Bis zu 83.000 Lumen bei einem Gewicht von 12,6 kg, aufgebaut aus gegossenen Lichtmodulen ohne Nähte oder Endkappen. Entwickelt für Hafenkrane (STS und RMG) und mobile Lichtmasten, bei denen jedes Kilogramm auf der Konstruktion zählt.
Das Modell Snapper HC ist ein Modell mit mehreren Konfigurationsmöglichkeiten: zwei (x2) oder drei (x3) gegossene Lichtmodule an einer Halterung, erhältlich in den Ausführungen AC (90 bis 305 oder 180 bis 528 VAC) sowie 24 V DC für mobile Masten erhältlich. Drei Halterungsoptionen – Standard, Topmount und Sidemount – ermöglichen die Montage in nahezu jeder Position. Jede Leuchte wird mit einem Sicherheitsseil geliefert.
Der Snapper HC ist für Anwendungen vorgesehen, bei denen viel Licht benötigt wird, aber jedes Kilogramm zählt: Krankonstruktionen, bei denen das Gewicht ausschlaggebend für die Montage ist, und mobile Lichtmasten, die täglich auf- und abgebaut werden. Die Nettoeffizienz pro Kilogramm bildet den Ausgangspunkt der Konstruktion. Das Produkt ist nicht für jede Aufgabe geeignet, und gerade durch diese klare Aussage lassen sich eine bessere Beratung und ein besseres Endergebnis erzielen.
| Hafenkranen vom Typ STS, RMG oder andere müssen mit maximalem Licht pro Montagepunkt beleuchtet werden. |
| dass die Leuchte an einem mobilen Lichtmast jedes Mal auf- und abgebaut wird |
| dass das Gewicht auf der Konstruktion oder dem Ausleger bei hoher Lichtleistung begrenzt bleiben muss |
| Sowohl AC als auch 24V DC innerhalb derselben Flotte verhindern |
| Die Montageposition erfordert eine Topmount-, Untertisch-, Decken- oder Seitenmontage. |
| Der Lichtkegel je nach Position angepasst werden muss: von 15-Grad-Spot bis 90-Grad-Breitstrahler |
| Mehr als ein Ausgang erforderlich ist Schnapper, ohne auf die Linie Orca umzusteigen |
| Ersatzkosten und Ausfallzeit schwerer wiegen als der niedrigste Anschaffungspreis |
| Die maximale Schlagfestigkeit IK10 ist eine zwingende Anforderung: Das Modell Snapper HC entspricht der Schutzklasse IK08 |
| Mehr als 83.000 Lumen aus einer Leuchte benötigt werden, dann ist die Orca logisch |
| Ein einziger kompakter Flutlichtstrahler genügt: Dann passen die Schnapper oder Barracuda Besser |
| Vollständige Lichtabschirmung, Dark Sky, ist gegen Lichtverschmutzung erforderlich: dann ist DarkLight passender |
| Eine ATEX- oder Ex-Zertifizierung ist erforderlich: Das Modell Snapper HC verfügt nicht darüber |
| Wenn Sie eine Hochtemperaturausführung benötigen, wählen Sie bitte das Modell Snapper HT oder Barracuda HT, siehe Hochtemperaturbeleuchtung |
Die HC entstand aus einer Anfrage von Terminals: mehr Licht pro Montagepunkt an STS- und RMG-Kranen, ohne zusätzliches Gewicht und Windangriffsfläche an der Konstruktion. Wo vergleichbare Mehrfachleuchten aus einem extrudierten Profil mit Endkappen aufgebaut sind, ist jedes Lichtmodul der HC aus einer einzigen Form gegossen.

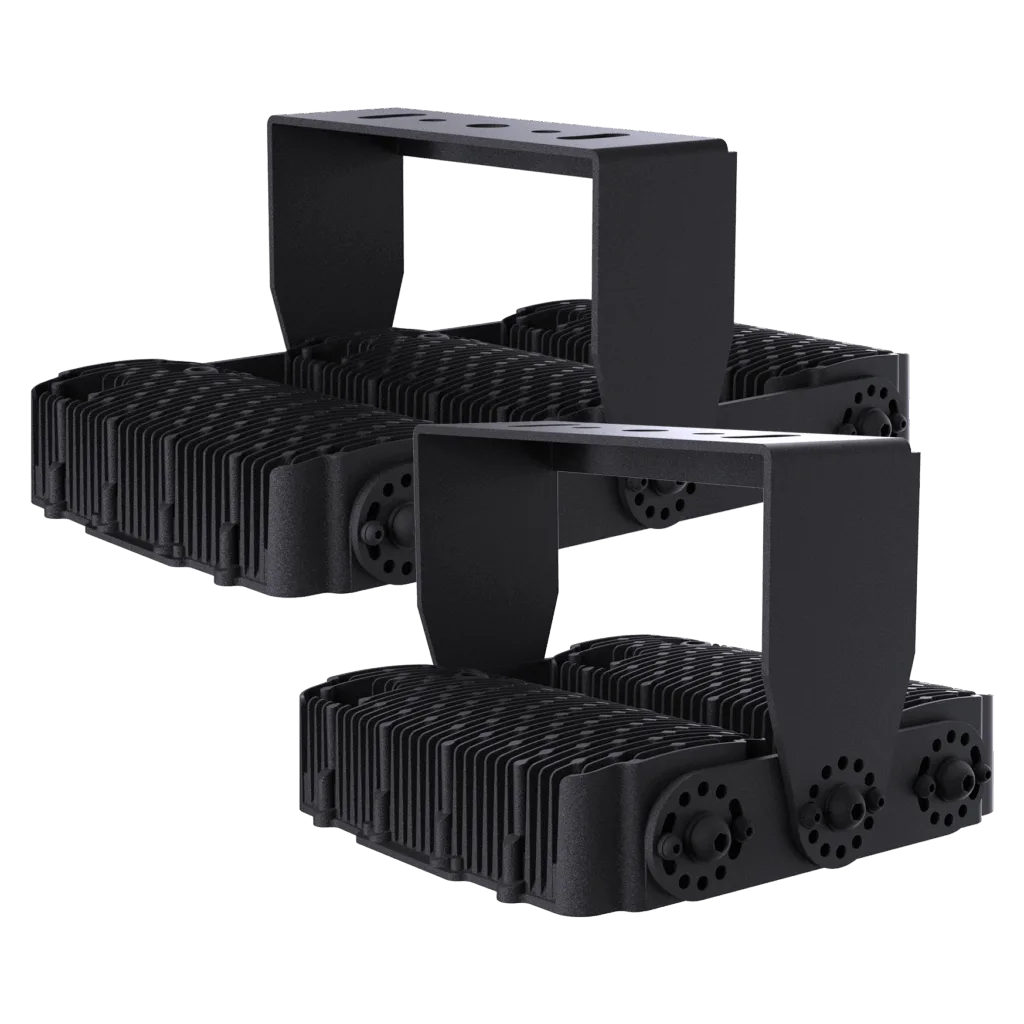

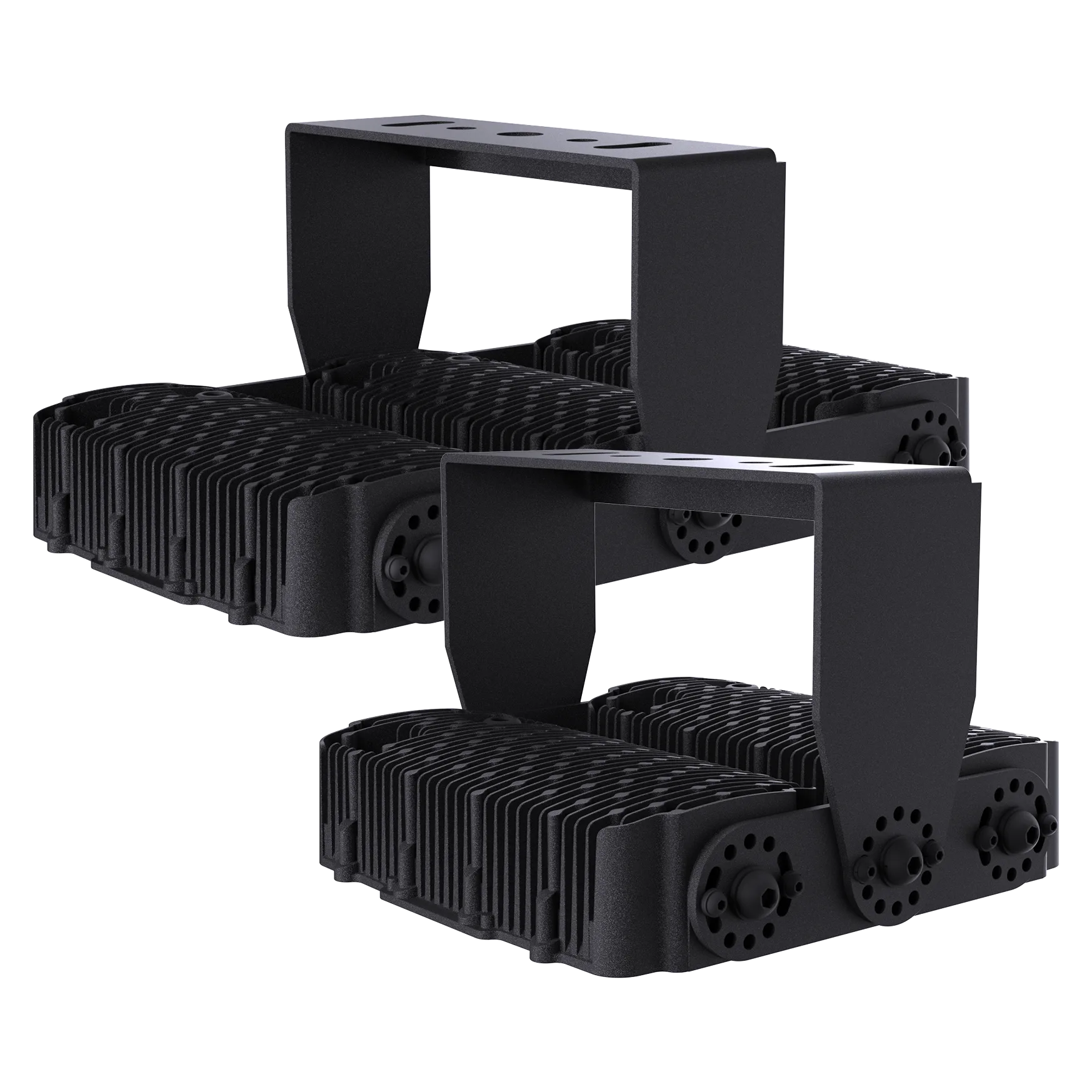

Drei Lichtmodule, 83.000 Lumen und 12,6 kg an einem einzigen Befestigungspunkt. Aus diesem Grund kommen Hafenkräne in Europa, Australien und Amerika mit dem Modell Snapper HC zum Einsatz.
Betrachten Sie die Anwendung in Hafenkranbeleuchtung Englisch in Deutsch Fotogalerie.
Eine gegossene Lichtmodul als Basis, zwei oder drei derselben Module auf einem Bügel. Alle Ausführungen teilen dieses Modul mit weniger als 0,08 Prozent Kupfer, der titanbasierten E-Beschichtung und dem Sicherheitsseil.
31.000 Lumen
Technisch gesehen kein HC, sondern die einzelne Einheit, auf der die Serie basiert: 180 W und 31.000 Lumen bei 172 lm/W aus demselben gegossenen Design. Die Wahl, wenn eine kompakte Einheit pro Position ausreicht, siehe die Schnapper.
44.100 bis 55.000 Lumen
Zwei gegossene Lichtmodule auf einem Bügel, zusammen 9,9 kg. Lieferbar als AC-Ausführung, 270 oder 320 W bis zu 55.000 Lumen, sowie als 24-V-DC-Ausführung mit 300 W und 44.100 Lumen. Letztere ist die Standardwahl für mobile Lichtmasten.
66.200 bis 83.000 Lumen
Drei gegossene Lichtmodule an einer Halterung, zusammen 12,6 kg. Lieferbar als AC-Ausführung, 400 oder 500 W bis zu 83.000 Lumen, und als 24-V-DC-Ausführung mit 450 W und 66.200 Lumen. Das Arbeitstier für STS- und RMG-Krane.
Der x2 und der x3 sind jeweils in AC und 24 V DC erhältlich; der einzelne x1 vervollständigt die Reihe. Wählen Sie eine Ausführung und die vollständige Spezifikationsliste darunter ändert sich entsprechend, einschließlich Abmessungen, Gewicht und Stromaufnahme.
Einzelne Einheit, Basis der Serie
| Spannungsbereich | 90 bis 305 VAC |
| Stromaufnahme | ca. 0,8 A bei 220 V |
| ca. 1,7 A bei 110 V | |
| Lichtmodule | 1 |
| Lichtmodule | aus einer Form gegossen, < 0,08 % Kupfer |
| Beschichtung | Titanium-E-Beschichtung, 2-schichtig |
| Vorderseite | UV-beständiges Polycarbonat |
| Farbe | Titanschwarz |
| IP und IK | IP67 / IK08 |
| Sicherheitsleine | standardmäßig im Lieferumfang enthalten |
| Lichtfarben | 5000K, 4000K, 2700K, bernsteinfarben 2200K |
| Zweifarbig | Kaltweiß mit Bernstein |
| Farbwiedergabeindex (Ra) | 70 |
| Bündelwinkel | 15°-Punktstrahler, 30°, 60°, 90° |
| Pro Modul | Linse auseinanderzuwählen |
| Betriebstemperatur | -40 bis +50 °C |
| Lebenslang | L90B05, 360.000 Stunden |
| Kabeltyp | H07BQ-F, 2,0 m |
| Abmessungen | 312 × 181 × 118 mm |
| Bügel | ±180°, Schritte von 30 |
| Zertifizierung | CE, IEC 60598 |
| Garantie | 5 Jahre, eingeschränkt |
Einstellbereich des Bügels ±180 Grad in Schritten von 30, bei allen Ausführungen. Anschluss immer ein vormontiertes Kabel mit freien Adern. Jedes Lichtmodul innerhalb der Konfiguration kann eine eigene Linse erhalten. Konfigurationen für Nordamerika sind auf Anfrage erhältlich.
Wechselspannung, 270 oder 320 W
| Spannungsbereich | 90 bis 305 oder 180 bis 528 VAC |
| Stromaufnahme | ca. 0,8 A bei 380 V |
| ca. 1,5 A bei 220 V | |
| ca. 2,9 A bei 110 V | |
| Auch lieferbar | 270 W, ca. 49.500 lm |
| Lichtmodule | 2 |
| Lichtmodule | aus einer Form gegossen, < 0,08 % Kupfer |
| Beschichtung | Titanium-E-Beschichtung, 2-schichtig |
| Vorderseite | UV-beständiges Polycarbonat |
| Farbe | Titanschwarz |
| IP und IK | IP67 / IK08 |
| Sicherheitsleine | standardmäßig im Lieferumfang enthalten |
| Lichtfarben | 5000K, 4000K, 2700K, bernsteinfarben 2200K |
| Zweifarbig | Kaltweiß mit Bernstein |
| Farbwiedergabeindex (Ra) | 70 |
| Bündelwinkel | 15°-Punktstrahler, 30°, 60°, 90° |
| Pro Modul | Linse auseinanderzuwählen |
| Betriebstemperatur | -40 bis +50 °C |
| Lebenslang | L90B05, 360.000 Stunden |
| Kabeltyp | H07BQ-F, 2,0 m |
| Abmessungen | 320 × 314 × 205 mm |
| Bügel | ±180°, Schritte von 30 |
| Zertifizierung | CE, IEC 60598 |
| Garantie | 5 Jahre, eingeschränkt |
Einstellbereich des Bügels ±180 Grad in Schritten von 30, bei allen Ausführungen. Anschluss immer ein vormontiertes Kabel mit freien Adern. Jedes Lichtmodul innerhalb der Konfiguration kann eine eigene Linse erhalten. Konfigurationen für Nordamerika sind auf Anfrage erhältlich.
Bordnetz, mobiler Lichtmast
| Nennspannung | 24 V |
| Spannungsbereich | 20 bis 35 VDC |
| Stromaufnahme | ca. 12,5 A bei 24 V |
| Anschluss | Direktspeisung über Masten, ohne Wechselrichter |
| Lichtmodule | 2 |
| Lichtmodule | aus einer Form gegossen, < 0,08 % Kupfer |
| Beschichtung | Titanium-E-Beschichtung, 2-schichtig |
| Vorderseite | UV-beständiges Polycarbonat |
| Farbe | Titanschwarz |
| IP und IK | IP67 / IK08 |
| Sicherheitsleine | standardmäßig im Lieferumfang enthalten |
| Lichtfarben | 5000K, 4000K, 2700K, bernsteinfarben 2200K |
| Zweifarbig | Kaltweiß mit Bernstein |
| Farbwiedergabeindex (Ra) | 70 |
| Bündelwinkel | 15°-Punktstrahler, 30°, 60°, 90° |
| Pro Modul | Linse auseinanderzuwählen |
| Betriebstemperatur | -40 bis +50 °C |
| Lebenslang | L90B05, 360.000 Stunden |
| Kabeltyp | H07BQ-F, 2,0 m |
| Abmessungen | 320 × 314 × 205 mm |
| Bügel | ±180°, Schritte von 30 |
| Zertifizierung | CE, IEC 60598 |
| Garantie | 5 Jahre, eingeschränkt |
Einstellbereich des Bügels ±180 Grad in Schritten von 30, bei allen Ausführungen. Anschluss immer ein vormontiertes Kabel mit freien Adern. Jedes Lichtmodul innerhalb der Konfiguration kann eine eigene Linse erhalten. Konfigurationen für Nordamerika sind auf Anfrage erhältlich.
Wechselspannung, 400 oder 500 W
| Spannungsbereich | 90 bis 305 oder 180 bis 528 VAC |
| Stromaufnahme | ca. 1,4 A bei 380 V |
| ca. 2,3 A bei 220 V | |
| ca. 4,6 A bei 110 V | |
| Auch lieferbar | 400 W, 73.000 lm bei 183 lm/W |
| Lichtmodule | 3 |
| Lichtmodule | aus einer Form gegossen, < 0,08 % Kupfer |
| Beschichtung | Titanium-E-Beschichtung, 2-schichtig |
| Vorderseite | UV-beständiges Polycarbonat |
| Farbe | Titanschwarz |
| IP und IK | IP67 / IK08 |
| Sicherheitsleine | standardmäßig im Lieferumfang enthalten |
| Lichtfarben | 5000K, 4000K, 2700K, bernsteinfarben 2200K |
| Zweifarbig | Kaltweiß mit Bernstein |
| Farbwiedergabeindex (Ra) | 70 |
| Bündelwinkel | 15°-Punktstrahler, 30°, 60°, 90° |
| Pro Modul | Linse auseinanderzuwählen |
| Betriebstemperatur | -40 bis +50 °C |
| Lebenslang | L90B05, 360.000 Stunden |
| Kabeltyp | H07BQ-F, 2,0 m |
| Abmessungen | 320 × 484 × 205 mm |
| Bügel | ±180°, Schritte von 30 |
| Zertifizierung | CE, IEC 60598 |
| Garantie | 5 Jahre, eingeschränkt |
Einstellbereich des Bügels ±180 Grad in Schritten von 30, bei allen Ausführungen. Anschluss immer ein vormontiertes Kabel mit freien Adern. Jedes Lichtmodul innerhalb der Konfiguration kann eine eigene Linse erhalten. Konfigurationen für Nordamerika sind auf Anfrage erhältlich.
Bordnetz, maximales Licht pro Position
| Nennspannung | 24 V |
| Spannungsbereich | 20 bis 35 VDC |
| Stromaufnahme | ca. 18,8 A bei 24 V |
| Anschluss | Direktspeisung über Masten, ohne Wechselrichter |
| Lichtmodule | 3 |
| Lichtmodule | aus einer Form gegossen, < 0,08 % Kupfer |
| Beschichtung | Titanium-E-Beschichtung, 2-schichtig |
| Vorderseite | UV-beständiges Polycarbonat |
| Farbe | Titanschwarz |
| IP und IK | IP67 / IK08 |
| Sicherheitsleine | standardmäßig im Lieferumfang enthalten |
| Lichtfarben | 5000K, 4000K, 2700K, bernsteinfarben 2200K |
| Zweifarbig | Kaltweiß mit Bernstein |
| Farbwiedergabeindex (Ra) | 70 |
| Bündelwinkel | 15°-Punktstrahler, 30°, 60°, 90° |
| Pro Modul | Linse auseinanderzuwählen |
| Betriebstemperatur | -40 bis +50 °C |
| Lebenslang | L90B05, 360.000 Stunden |
| Kabeltyp | H07BQ-F, 2,0 m |
| Abmessungen | 320 × 484 × 205 mm |
| Bügel | ±180°, Schritte von 30 |
| Zertifizierung | CE, IEC 60598 |
| Garantie | 5 Jahre, eingeschränkt |
Einstellbereich des Bügels ±180 Grad in Schritten von 30, bei allen Ausführungen. Anschluss immer ein vormontiertes Kabel mit freien Adern. Jedes Lichtmodul innerhalb der Konfiguration kann eine eigene Linse erhalten. Konfigurationen für Nordamerika sind auf Anfrage erhältlich.
An einem Kran oder Lichtmast entscheidet die Montageart darüber, ob eine Leuchte ihre erwartete Lebensdauer erreicht und ob Installation und Wartung weiterhin praktikabel bleiben. Aus diesem Grund ist die Snapper HC mit drei Halterungsoptionen erhältlich, die auf die jeweilige Montageposition abgestimmt sind.
Der klassische Halter ohne Betriebsgerätemontage, insbesondere für Gleichstrom-Installationen wie an mobilen Lichtmasten, bei denen die Stromversorgung bereits am Mast vorhanden ist.
Für die Montage direkt unter der Krankonstruktion oder der Decke, wobei sich die Leuchte hängend und nach unten gerichtet an der Montagefläche befindet.
Für die Montage an einer Kranstruktur oder Wand, wobei die Leuchte seitlich aus der Montageebene herausragt.
Standardmäßig bei jeder Leuchte enthalten, damit die Installation auch den geltenden Anforderungen an die Absturzsicherung bei Arbeiten in der Höhe entspricht.
Die 24V-DC-Ausführungen schließen direkt an die Stromversorgung eines mobile Lichtmast, ohne Wechselrichter.
Möchten Sie sehen, wie der Snapper HC in der Praxis eingesetzt wird? Sehen Sie sich unser realisierte Projekte und praktische Anwendungen.
Die meisten auf dem Markt erhältlichen Mehrfach-Flutlichtmodule bestehen aus einem stranggepressten Profil mit Endkappen. Dies lässt sich kostengünstig herstellen, führt jedoch zu Fugen, zusätzlichem Gewicht und einer geringeren direkten Wärmeableitung. Jedes Lichtmodul des Snapper HC wird aus einer einzigen Form gegossen und ist speziell für den Einsatz an Hafenkränen und mobilen Lichtmasten konzipiert. Ein x2- oder x3-Modell besteht aus zwei bzw. drei dieser identischen Module, die auf einer Halterung zusammengefasst sind.
Keine Nähte oder Endkappen, die als Schwachstelle wirken, Kühlrippen genau dort, wo die Wärme entsteht, und das geringstmögliche Gewicht pro Lumen. In Kombination mit der auf Titan basierenden E-Beschichtung, der UV-beständigen Polycarbonat-Front und dem standardmäßig mitgelieferten Sicherheitsfangseil ergibt dies eine Leuchte, die für jahrelangen täglichen Einsatz in großer Höhe gebaut ist.
Für salzhaltige Luft und intensive Verwendung im Freien: siehe korrosionsbeständige Beleuchtung.
| Lichtmodule | aus einem Guss |
| Kupfergehalt | < 0,08 % |
| Schutz | IP67 / IK08 |
| Lebenslang | L90B05, 360.000 Stunden |
Die Anwendung, für die der HC entwickelt wurde: Ship-to-Shore- und RMG-Krane, bei denen maximales Licht pro Montagepunkt bei minimalem Gewicht auf der Konstruktion erforderlich ist. Mit Topmount- und Sidemount-Halterung an jeder Kranposition montierbar. Siehe auch Hafenkranbeleuchtung.
Leicht genug für den täglichen Auf- und Abbau, leistungsstark genug für eine gesamte Baustelle. Die 24V-DC-Ausführungen werden ohne Wechselrichter direkt an die Stromversorgung des Masts angeschlossen. Siehe auch mobile Lichtmasten.
Für Schiffe, Terminals und Hafenkrane. Das Gussgehäuse mit Titan-E-Beschichtung und weniger als 0,08 Prozent Kupfer ist für salzhaltige Luft und den schweren Außeneinsatz konzipiert. Siehe auch korrosionsbeständige Beleuchtung.
Für Terminalausrüstung und Umschlagspositionen, bei denen reichlich Licht pro Position die Anzahl der Leuchten, Kabel und Wartungsintervalle begrenzt. Bewährt in europäischen, australischen und amerikanischen Häfen. Siehe auch Häfen und Terminals.
Sechs Flutlichter, ansteigend in ihrer Leistung. Die richtige Wahl hängt davon ab, was die Position erfordert: Gewicht, Schlagfestigkeit oder maximale Lumen pro Montagepunkt.
| Leuchte | Rolle in die Linie | Strom | IP und IK | Gewicht | |
|---|---|---|---|---|---|
 | Marlin18.000 Lumen | Das Bindeglied zwischen Arbeitsleuchten und Hochleistungsscheinwerfern. | 120 W | IP69K / IK10 | 5,5 Kilogramm |
 | Schnapper31.000 Lumen | Der kompakte Leichtbau-Flutlichtstrahler mit maximalen Lumen pro Gewicht. | 150 bis 180 W | IP67 / IK08 | 2,7 Kilogramm |
| Snapper HC83.000 Lumen | Die Multikonfiguration: maximale Lumen pro Kilogramm pro Montagepunkt. | 270 bis 500 W | IP67 / IK08 | 9,9 bis 12,6 kg |
 | Barracuda45.000 Lumen | Leistungsstärkster kompakter Flutlichtstrahler, mit höherer Leistung und größerer Reichweite. | 240 bis 320 W | IP69K / IK10 | 10,1 Kilogramm |
 | Hai50.000 Lumen | Effizienterer Fluter mit dem geringsten Gewicht pro Lumen. | 320 W | IP69K / IK10 | 9,2 Kilogramm |
 | Orca111.300 Lumen | Schwerster Flutlichtstrahler für die höchste Lumenleistung pro Gehäuse. | 800 Watt | IP69K / IK10 | 22,7 Kilogramm |
Der Snapper HC wird nicht nur aufgrund seiner Lichtleistung, sondern vor allem wegen seiner Lichtsteuerung ausgewählt. Jedes Modul innerhalb der Konfiguration kann mit einer eigenen Linse ausgestattet werden: einem 15-Grad-Spot für die Containerreihen in der Ferne, kombiniert mit einem 60- oder 90-Grad-Flutlicht für den Arbeitsbereich direkt unter dem Kran.
Beleuchtung über sehr große Distanz, 50 bis 300 m
Mittlere Distanz, 30 bis 100 m
Breite Beleuchtung auf kurze Distanz, 15 bis 60 m
Sehr breit bis zu 15 m, plus über 100 weitere Kombinationen pro Modul
Nicht jede Anwendung erfordert dasselbe Lichtbild. Gerade bei Kranen und Masten bestimmen Montagehöhe, Blickrichtung des Bedieners und Form des Arbeitsbereichs, welche Linsenkombination je Leuchte das beste Ergebnis liefert.
Für Projekte, bei denen dies nachweislich untermauert werden muss, stellen wir eine Lichtberechnung Maßgeschneidert: Anzahl der Leuchten, Positionierung und erwartete Beleuchtungsstärken in Lux, gemäß dem NSVV-Verhaltenskodex. Die Berechnung kostet Sie nichts.
Produktabmessungen 320 × 314 × 205 mm für den x2 und 320 × 484 × 205 mm für den x3, bei einem Leuchtengewicht von 9,9 beziehungsweise 12,6 kg. Das vollständige Montagemuster und die Halterungsquerschnitte je Halterungstyp sind dem Datenblatt zu entnehmen.
Das Datenblatt ist ein direkter Download, ohne Formular. Für die 3D- und IES-Datei fragen wir nach Ihrer Situation.
Snapper HC x1, Standardhalterung
Snapper HC x2, Topmount
Snapper HC x3, Topmount
Ist Ihre Frage nicht dabei? Rufen Sie Lucas de Graaf direkt an.
Nein. Der Snapper HC ist ein vielseitig einsetzbarer Flutlichtstrahler, der für die feste Montage an Kranen, Masten und Konstruktionen vorgesehen ist. Für die kompakte Arbeitsbeleuchtung an Maschinen sind die Modelle Goby, Piranha oder DarkLicht S die richtige Wahl.
Die Snapper ist eine kompakte Einheit mit einer Leistung von 150 bis 180 W und einer Lichtleistung von ca. 31.000 Lumen. Der Snapper HC vereint zwei oder drei dieser identischen gegossenen Lichtmodule auf einer Halterung und liefert damit bis zu 83.000 Lumen pro Montagepunkt, wobei jedes Modul mit einer eigenen Linse ausgestattet werden kann. Wählen Sie das Modell Snapper bei weit verstreuten Montagepositionen; wählen Sie das Modell HC, wenn pro Position maximale Lichtleistung erforderlich ist, beispielsweise an Kranpositionen.
Die Shark ist eine Hochleistungsleuchte mit 320 W, ca. 50.000 Lumen und einer Schlagfestigkeit nach IK10. Die Snapper HC liefert in der x3-Konfiguration mehr Licht – bis zu 83.000 Lumen – bei vergleichbarem Gewicht und mit pro Einheit konfigurierbaren Linsen. Entscheiden Sie sich für die Shark, wenn Stöße ein Risiko darstellen; wählen Sie die HC, wenn die Lichtleistung pro Kilogramm und die Flexibilität bei der Linsenauswahl im Vordergrund stehen.
Der Orca ist das leistungsstärkste Modell: 800 W und 111.300 Lumen aus einem einzigen Gehäuse mit einem Gewicht von 22,7 kg und Schutzklasse IK10. Der Snapper HC x3 liefert 83.000 Lumen bei einem Gewicht von 12,6 kg. An Kranpositionen, an denen Gewicht und Windlast eine Rolle spielen, ist der HC daher oft die praktischere Wahl; der Orca hat die Nase vorn, wenn absolute Lichtleistung die oberste Anforderung ist.
In den meisten Fällen nicht als primäre Gelände-Beleuchtung. Für Gelände- und Flächenbeleuchtung ohne Lichtbelästigung sind die DarkLicht-Lösungen die sinnvollere Wahl. Auf mobilen Lichtmasten, einer Form der temporären Baustellenbeleuchtung, ist das Modell Snapper HC hingegen eine bewährte Wahl.
Der richtige Abstrahlwinkel hängt von der Montagehöhe, der gewünschten Beleuchtungsstärke, der Flächengröße und der Art der Arbeiten ab. Beim Modell Snapper HC kommt noch die Flexibilität pro Leuchte hinzu: Spot- und Breitstrahler-Linsen lassen sich innerhalb einer Leuchte kombinieren. Die richtige Wahl wird durch eine Lichtberechnung in einem Simulationsprogramm untermauert; diese führen wir für Sie durch, abgestimmt auf die Position des Krans oder Mastes.
Die Leuchte Snapper HC ist gemäß CE und IEC 60598 zertifiziert. Darüber hinaus trägt die Leuchte zur Einhaltung der Norm EN 12464-2 für die sichere Beleuchtung von industriellen Arbeitsplätzen im Außenbereich bei. Das standardmäßig mitgelieferte Sicherheitsseil entspricht den geltenden Anforderungen für die Montage in der Höhe. Bei spezifischen Projektanforderungen prüfen wir den Zertifizierungsstatus für den jeweiligen Anwendungsfall.
Ja. Das Modell Snapper HC wurde für Häfen und maritime Umgebungen entwickelt. Das Gussgehäuse enthält weniger als 0,08 Prozent Kupfer, um galvanische Korrosion zu minimieren, und ist mit einer zweischichtigen E-Beschichtung auf Titanbasis versehen. Dadurch ist die Leuchte beständig gegen salzhaltige Luft und den intensiven Außeneinsatz an Kränen und Terminals.
Ja, für den normalen Einsatz im Außenbereich: Die Leuchte Snapper HC entspricht der Schutzart IP67 und ist somit vollständig staub- und wasserdicht; sie verfügt über eine UV-beständige Front aus Polycarbonat. Für Umgebungen, in denen Leuchten regelmäßig mit Hochdruck oder Dampf gereinigt werden, empfehlen wir, dies vorab mit uns zu besprechen; hierfür sind IP69K-Modelle in unserem Sortiment erhältlich.
Nein, die Snapper HC ist derzeit nicht ATEX-zertifiziert. Die Leuchte ist nicht für den Einsatz in explosionsgefährdeten Bereichen (Zone 1, Zone 2 oder vergleichbar) vorgesehen. Für Anwendungen, bei denen eine ATEX-Zertifizierung erforderlich ist, empfehlen wir, dies vorab zu besprechen, damit eine geeignete Lösung gefunden werden kann.
Kupfer in Aluminiumlegierungen beschleunigt die galvanische Korrosion, wenn das Aluminium in Kontakt mit rostfreiem Stahl oder Meerwasser steht. Indem der Kupfergehalt bewusst unter 0,08 Prozent gehalten wird, wird diese Korrosionskette unterbrochen. In Kombination mit der e-Beschichtung auf Titanbasis behält die Leuchte auch nach langfristiger Exposition gegenüber salzhaltiger Hafenluft ihre strukturelle Integrität.
Ja, das ist das Kernanwendungsgebiet des Snapper HC. Krankonstruktionen und mobile Masten sind ständigen Vibrationen und Windlasten ausgesetzt; die aus einem Guss gefertigten Lichtmodule weisen keine Nähte oder Endkappen auf, die als Schwachstellen wirken könnten. Die Halterungen – Standard-, Topmount- und Sidemount-Ausführung – sind für diese Belastungen ausgelegt, und das Sicherheitsseil sichert die Leuchte während der Montage in der Höhe.
Das Modell Snapper HC ist wartungsarm und erfordert nach der Installation keine regelmäßige Wartung. Die empfohlenen Prüfpunkte entsprechen den üblichen Vorgaben für Leuchten an Kranen und Masten: Überprüfen Sie die Kabeldurchführung und die Sicherheitsleine, kontrollieren Sie das Drehmoment der Halterungsschrauben und halten Sie die Kühlrippen frei. Darüber hinaus erfordert die Leuchte keine aktive Wartung.
Die angegebene Lebensdauer von 360.000 Stunden ist ein L90B05-Wert: Zu diesem Zeitpunkt liefert mindestens 95 Prozent der Leuchten noch minimal 90 Prozent der anfänglichen Lichtleistung. Das ist ein erheblich strengerer Maßstab als die gängigen L70- und L80-Angaben auf dem Markt. Bei einem Dauerbetrieb von 24 Stunden am Tag korrespondiert 360.000 Stunden mit gut 41 Jahren. In der Praxis ist selten die LED selbst der begrenzende Faktor; Umweltbelastung, Temperatur, Korrosion, mechanische Belastung und Installationsqualität bestimmen die tatsächliche Lebensdauer im Feld.
Die Wechselstromausführungen unterstützen 90 bis 305 VAC (Phase-Neutralleiter, Generatorversorgung) oder 180 bis 528 VAC (Phase-Phase und Starkstrom, üblich bei Kränen). Die Gleichstromausführungen arbeiten am 24-V-Bordnetz (20 bis 35 VDC) und sind die Standardwahl für mobile Lichtmasten: direkt an der Mastversorgung, ohne Wechselrichter. Die passende Ausführung wird bei der Bestellung ausgewählt; bei Zweifeln stimmen wir dies im Vorfeld ab.
Ja. Für Anwendungen, bei denen das Lichtniveau einstellbar sein muss oder die Leuchte in ein Steuerungssystem integriert werden muss, sind Dimmoptionen je Ausführung verfügbar. Welche Steuerungsausführung geeignet ist, hängt von der Schalteinrichtung des Krans oder des Masts ab. Bitte nehmen Sie Kontakt auf, um die Möglichkeiten für Ihre Konfiguration zu besprechen.
Ja. Das Modell Snapper HC wird als fester Bestandteil bei Hafenkränen und mobilen Lichtmasten verschiedener Hersteller mitgeliefert. Für die Serienfertigung passen wir die Konfiguration (x2 oder x3), die Anzahl der Linsen pro Modul, die Spannungsausführung sowie den Halterungstyp – Standard, Topmount oder Sidemount – an die Maschinenarchitektur an.
Die vollständige Bemaßung, einschließlich des Montagemusters und der Halterungsquerschnitte je Halterungstyp, ist im Produktdatenblatt enthalten: Die x2 misst 320 × 314 × 205 mm, die x3 misst 320 × 484 × 205 mm, und die Halterung ist in Schritten von 30 Grad um ±180 Grad verstellbar. Das Datenblatt ist über den Downloadbereich oder auf Anfrage verfügbar.
Suchen Sie nach maximalem Licht pro Montagepunkt für einen Hafenikran, einen mobilen Lichtmast oder ein Terminal? Wir helfen Ihnen bei der Bestimmung der richtigen Konfiguration, x2 oder x3, AC oder 24V DC, der Linsen pro Modul und der passenden Halterung: Standard, Topmount oder Sidemount. Erzählen Sie uns mehr über Ihre Anwendung, Ihren Standort und den Projektumfang.
