Der Shark ist die zweite Generation unserer Heavy-Duty-Produktreihe: Sie baut auf über 13 Jahren Erfahrung mit dem Modell Barracuda im Bergbau auf, ist jedoch effizienter (bis zu 156 lm/W) und mit 9,2 kg die leichteste Leuchte ihrer Klasse pro Lumen. Die Shark ist für Standorte gedacht, an denen eine leichtere Lösung als die Barracuda gewünscht ist oder an denen etwas mehr Lichtleistung benötigt wird – bis zu 50.000 Lumen –, ohne gleich auf die Orca umsteigen zu müssen.
Das Besondere am Shark ist die Gleichstromausführung mit 35–60 VDC, die speziell für große Elektrokrane entwickelt wurde, die mit höheren Gleichspannungen betrieben werden. Die Leuchte passt in den „Crane Light Stabilizer“ und die anderen Halterungen aus unserem Montageprogramm und wird häufig an mobilen Lichtmasten wie unseren eingesetzt 2Achsen-Lichtmast — der stärkste mobile Lichtmast Europas.
Der Shark nimmt eine eigene Position zwischen dem Barracuda und dem Orca ein. Er ist für Beleuchtungsaufgaben konzipiert, bei denen hohe Robustheit gefragt ist, bei denen jedoch Gewicht, Effizienz oder Lichtleistung gegenüber der kompakteren Bauweise des Barracuda den Ausschlag geben.
Der Shark ist die richtige Wahl, wenn:
Die Shark ist nicht für jede Beleuchtungsaufgabe geeignet. Gerade wenn man sich darüber im Klaren ist, lassen sich eine bessere Beratung und ein besseres Endergebnis erzielen.
Der Shark ist in der Regel nicht die richtige Wahl, wenn:

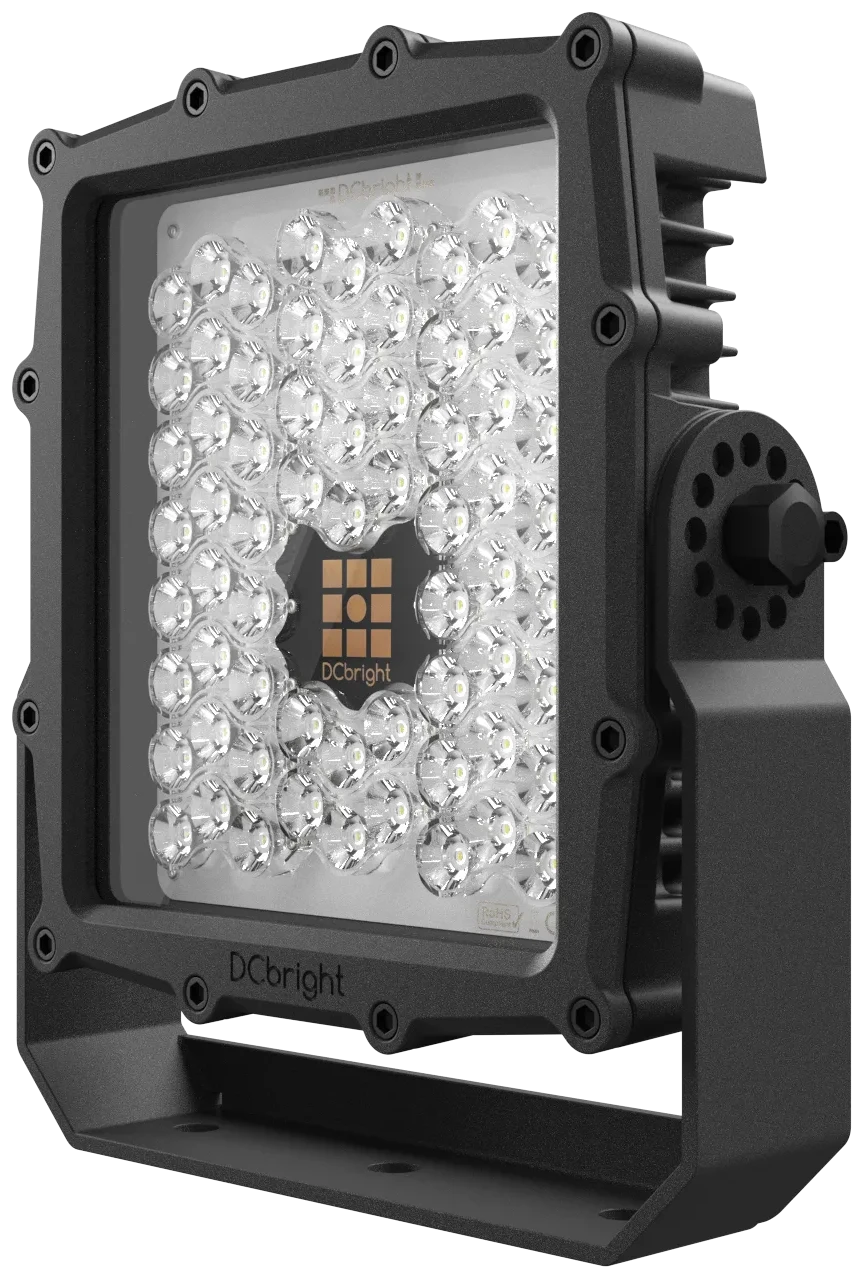

Das Standardmodell Shark in Aluminiumausführung mit einer E-Beschichtung auf Titanbasis und einer Halterung aus hochfestem Edelstahl 316L. Erhältlich als Wechselstromausführung (90–305 / 180–528 VAC, bis zu 50.000 Lumen) sowie als DC-Ausführung (20–35 oder 35–60 VDC, bis zu 46.000 Lumen) erhältlich, optional ohne Optiken für eine breite Lichtverteilung.
Das Shark verfügt über dasselbe Befestigungsprogramm wie das Barracuda: eine Hochleistungshalterung, die Stöße bis zu 200 G abfedert, eine Heckhalterung für die Lautsprecherbox an der Rückseite der Leuchte, den Crane Light Stabilizer zur automatischen Stabilisierung im Kranausleger sowie ein Ausleger-Montagesatz für die Montage an Flattop-Turmdrehkranen.
Das gleiche Shark-Modell, jedoch in weißer Marineausführung. Speziell lackiert für Schiffe, Offshore-Anlagen und Hafenkräne, bei denen Weiß der Standard für Deck- und Kranausrüstung ist. Identische Lichtleistung, IP69K und IK10.
Die Shark verdankt ihre Position nicht nur dem Aluminiumgussgehäuse mit weniger als 0,08% Kupfer, der titanbasierten E-Beschichtung und der IK10-schlagfesten Front, sondern auch dem dazugehörigen Montageprogramm. Gerade bei Kränen, mobilen Lichtmasten und schwerem Gerät entscheidet die Befestigung darüber, ob eine Leuchte ihre Lebensdauer voll ausschöpft.
Aus diesem Grund ist das Modell Shark mit demselben anwendungsspezifischen Zubehör erhältlich wie das Modell Barracuda:
Für Hafen-, Umschlag- und Turmdrehkrane, bei denen Effizienz und Gewicht zählen. Die 35–60 VDC Ausführung schließt direkt an große elektrische Krane an, und mit dem Kranlichtstabilisator bleibt der Lichtstrahl auf dem Ausleger auf die Arbeitszone gerichtet.
Der Shark ist die zweite Generation des Barracuda und baut auf mehr als 13 Jahren Erfahrung im Bergbau auf: Muldenkipper, Bagger und Schüttgutmaschinen. Dank der hochbelastbaren Halterung hält die Leuchte Stößen von bis zu 200 G stand.
Für Hafenkranen, Offshore-Plattformen und Schiffe. Standardmäßig geschützt mit Titan-E-Beschichtung und IP69K, oder in weißer Marine-Ausführung zur Integration auf Deck- und Krananlagen.
Leicht genug für einen schnellen Auf- und Abbau, stark genug, um Hunderte von Metern weit zu leuchten. Der Shark ist die erste Wahl für unseren 2Axle Lighttower – den leistungsstärksten mobilen Lichtmast Europas.
Das Bindeglied zwischen Arbeitsleuchten und Hochleistungsscheinwerfern.
Der kompakte und leichte Flutlichtstrahler mit dem Ziel maximaler Lumen pro Gewicht.
Der leistungsstärkste Kompaktscheinwerfer mit mehr Leistung und größerer Reichweite.
Effizienteres Flutlicht mit dem geringsten Gewicht pro Lumen.
Der schwerste Scheinwerfer für den höchsten Lumenausstoß pro Gehäuse.
Jedes Shark-Modell ist in einer AC- und einer DC-Ausführung erhältlich, entweder in der Standardausführung oder als weiße Marineausführung, sowie optional ohne Optik. Nachstehend finden Sie die wichtigsten Spezifikationen für die einzelnen Ausführungen.
Lichttechnik & elektrisch
Lichtstrom: 50.000 Lumen
Effizienz: 156 Lumen/Watt
Aufgenommene Leistung: 320 W
Verfügbarer Spannungsbereich: 90-305 VAC oder 180-528 VAC
Stromaufnahme
Ungefähr 0,9 Ampere bei 380 Volt
Ungefähr 1,5 A bei 220 V
Ungefähr 2,9 A bei 110 V
Konstruktion und Leistung
IP-Klassifizierung: IP69K
Schlagfestigkeit: IK10
CRI (Ra) Standard: >70
CRI (Ra) optional: >80 oder >90
Betriebstemperaturbereich: -45°C bis +50°C (-49°F bis +122°F)
Erwartete LED-Lebensdauer: L80B10, 345.000 Stunden
Gehäusematerial: Aluminiumlegierung, <0,08% Kupfer
Beschichtung: Konversionsschicht + 2-schichtige titanbasierte E-Beschichtung
Material Bügel: Hochfester 316L Edelstahl
Vormateriaal: UV-geschütztes Polycarbonat (IK10) oder schlagfestes Glas (IK09)
Farbe: Titan Schwarz
Kabeltyp: H07BQ-F, 2,0 m
Anschluss: vormontiertes Anschlusskabel mit freien Adern
Abmessungen und Gewicht
Gewicht der Armatur: 9,2 kg (20,3 lb)
Produktabmessungen: 335 x 350 x 90 mm (13,2 x 13,8 x 3,5 Zoll)
Verpackungsabmessungen: auf Anfrage
Lichtfarbe & Optiken
Kaltweiß: 6500K oder 5000K
Neutralweiß: 4000K
Warme Helligkeit: 2700K
Bernsteinfarbe: 2200K
Auch in zweifarbiger Ausführung erhältlich (kaltweiß / bernsteinfarben)
Bundeswinkel & Anwendung
14° Scheinwerfer – für Beleuchtung über sehr große Distanz (50–300 m)
38° breite Strahler – für Beleuchtung auf mittlere Entfernung (30–100 m)
69° breiter Strahl – für breite Beleuchtung auf kurze Distanz (15–60 m)
14°x46° Ausleuchtung – für breite, aber gerichtete Beleuchtung über Distanz (bis 150 m)
Montagezubehör
Hochbelastbare Halterung (Stöße bis zu 200 G), Heckhalterung für die Fahrerkanzel, Crane Light Stabilizer und Ausleger-Kit für Flattop-Turmdrehkrane
Garantie
5 Jahre beschränkte Produktgarantie
Produkt-Zertifizierung
CE, IEC 60598
Konfigurationen für Nordamerika sind auf Anfrage erhältlich.
Lichttechnik & elektrisch
Lichtstrom: 50.000 Lumen
Effizienz: 156 Lumen/Watt
Aufgenommene Leistung: 320 W
Verfügbarer Spannungsbereich: 90-305 VAC oder 180-528 VAC
Stromaufnahme
Ungefähr 0,9 Ampere bei 380 Volt
Ungefähr 1,5 A bei 220 V
Ungefähr 2,9 A bei 110 V
Konstruktion und Leistung
IP-Klassifizierung: IP69K
Schlagfestigkeit: IK10
CRI (Ra) Standard: >70
CRI (Ra) optional: >80 oder >90
Betriebstemperaturbereich: -45°C bis +50°C (-49°F bis +122°F)
Erwartete LED-Lebensdauer: L80B10, 345.000 Stunden
Gehäusematerial: Aluminiumlegierung, <0,08% Kupfer
Beschichtung: Konversionsschicht + 2-schichtige titanbasierte E-Beschichtung
Material Bügel: Hochfester 316L Edelstahl
Vormateriaal: UV-geschütztes Polycarbonat (IK10) oder schlagfestes Glas (IK09)
Farbe: Titan Schwarz
Kabeltyp: H07BQ-F, 2,0 m
Anschluss: vormontiertes Anschlusskabel mit freien Adern
Abmessungen und Gewicht
Gewicht der Armatur: 9,2 kg (20,3 lb)
Produktabmessungen: 335 x 350 x 90 mm (13,2 x 13,8 x 3,5 Zoll)
Verpackungsabmessungen: auf Anfrage
Lichtfarbe & Optiken
Kaltweiß: 6500K oder 5000K
Neutralweiß: 4000K
Warme Helligkeit: 2700K
Bernsteinfarbe: 2200K
Auch in zweifarbiger Ausführung erhältlich (kaltweiß / bernsteinfarben)
Bundeswinkel & Anwendung
Ausführung ohne Optiken – sehr breite Lichtverteilung für ein gleichmäßig ausgeleuchtetes Arbeitsfeld auf kurze Distanz, ohne Linsenverluste
Montagezubehör
Hochbelastbare Halterung (Stöße bis zu 200 G), Heckhalterung für die Fahrerkanzel, Crane Light Stabilizer und Ausleger-Kit für Flattop-Turmdrehkrane
Garantie
5 Jahre beschränkte Produktgarantie
Produkt-Zertifizierung
CE, IEC 60598
Konfigurationen für Nordamerika sind auf Anfrage erhältlich.
Lichttechnik & elektrisch
Lichtstrom: 50.000 Lumen
Effizienz: 156 Lumen/Watt
Aufgenommene Leistung: 320 W
Verfügbarer Spannungsbereich: 90-305 VAC oder 180-528 VAC
Stromaufnahme
Ungefähr 0,9 Ampere bei 380 Volt
Ungefähr 1,5 A bei 220 V
Ungefähr 2,9 A bei 110 V
Konstruktion und Leistung
IP-Klassifizierung: IP69K
Schlagfestigkeit: IK10
CRI (Ra) Standard: >70
CRI (Ra) optional: >80 oder >90
Betriebstemperaturbereich: -45°C bis +50°C (-49°F bis +122°F)
Erwartete LED-Lebensdauer: L80B10, 345.000 Stunden
Gehäusematerial: Aluminiumlegierung, <0,08% Kupfer
Beschichtung: Konversionsschicht + 2-schichtige titanbasierte E-Beschichtung
Material Bügel: Hochfester 316L Edelstahl
Vormateriaal: UV-geschütztes Polycarbonat (IK10) oder schlagfestes Glas (IK09)
Farbe: Marineweiß
Kabeltyp: H07BQ-F, 2,0 m
Anschluss: vormontiertes Anschlusskabel mit freien Adern
Abmessungen und Gewicht
Gewicht der Armatur: 9,2 kg (20,3 lb)
Produktabmessungen: 335 x 350 x 90 mm (13,2 x 13,8 x 3,5 Zoll)
Verpackungsabmessungen: auf Anfrage
Lichtfarbe & Optiken
Kaltweiß: 6500K oder 5000K
Neutralweiß: 4000K
Warme Helligkeit: 2700K
Bernsteinfarbe: 2200K
Auch in zweifarbiger Ausführung erhältlich (kaltweiß / bernsteinfarben)
Bundeswinkel & Anwendung
14° Scheinwerfer – für Beleuchtung über sehr große Distanz (50–300 m)
38° breite Strahler – für Beleuchtung auf mittlere Entfernung (30–100 m)
69° breiter Strahl – für breite Beleuchtung auf kurze Distanz (15–60 m)
14°x46° Ausleuchtung – für breite, aber gerichtete Beleuchtung über Distanz (bis 150 m)
Montagezubehör
Hochbelastbare Halterung (Stöße bis zu 200 G), Heckhalterung für die Fahrerkanzel, Crane Light Stabilizer und Ausleger-Kit für Flattop-Turmdrehkrane
Garantie
5 Jahre beschränkte Produktgarantie
Produkt-Zertifizierung
CE, IEC 60598
Konfigurationen für Nordamerika sind auf Anfrage erhältlich.
Lichttechnik & elektrisch
Lichtstrom: 46.000 Lumen
Effizienz: 144 Lumen/W
Aufgenommene Leistung: 320 W
Nennspannung: 24 V
Verfügbarer Spannungsbereich: 20-35 VDC
Stromaufnahme
Ungefähr 13,4 Ampere bei 24 Volt
Für direkten Anschluss an das 24V-Bordnetz von Maschinen, Fahrzeugen und Akkupacks.
Konstruktion und Leistung
IP-Klassifizierung: IP69K
Schlagfestigkeit: IK10
CRI (Ra) Standard: >70
CRI (Ra) optional: >80 oder >90
Betriebstemperaturbereich: -45°C bis +50°C (-49°F bis +122°F)
Erwartete LED-Lebensdauer: L80B10, 345.000 Stunden
Gehäusematerial: Aluminiumlegierung, <0,08% Kupfer
Beschichtung: Konversionsschicht + 2-schichtige titanbasierte E-Beschichtung
Material Bügel: Hochfester 316L Edelstahl
Vormateriaal: UV-geschütztes Polycarbonat (IK10) oder schlagfestes Glas (IK09)
Farbe: Titan Schwarz
Kabeltyp: H07BQ-F, 2,0 m
Anschluss: vormontiertes Anschlusskabel mit freien Adern
Abmessungen und Gewicht
Gewicht der Armatur: 9,2 kg (20,3 lb)
Produktabmessungen: 335 x 350 x 90 mm (13,2 x 13,8 x 3,5 Zoll)
Verpackungsabmessungen: auf Anfrage
Lichtfarbe & Optiken
Kaltweiß: 6500K oder 5000K
Neutralweiß: 4000K
Warme Helligkeit: 2700K
Bernsteinfarbe: 2200K
Auch in zweifarbiger Ausführung erhältlich (kaltweiß / bernsteinfarben)
Bundeswinkel & Anwendung
14° Scheinwerfer – für Beleuchtung über sehr große Distanz (50–300 m)
38° breite Strahler – für Beleuchtung auf mittlere Entfernung (30–100 m)
69° breiter Strahl – für breite Beleuchtung auf kurze Distanz (15–60 m)
14°x46° Ausleuchtung – für breite, aber gerichtete Beleuchtung über Distanz (bis 150 m)
Montagezubehör
Hochbelastbare Halterung (Stöße bis zu 200 G), Heckhalterung für die Fahrerkanzel, Crane Light Stabilizer und Ausleger-Kit für Flattop-Turmdrehkrane
Garantie
5 Jahre beschränkte Produktgarantie
Produkt-Zertifizierung
CE, IEC 60598
Konfigurationen für Nordamerika sind auf Anfrage erhältlich.
Lichttechnik & elektrisch
Lichtstrom: 46.000 Lumen
Effizienz: 144 Lumen/W
Aufgenommene Leistung: 320 W
Nennspannung: 48 V
Verfügbarer Spannungsbereich: 35-60 VDC
Stromaufnahme
Ca. 6,7 A bei 48 V
Speziell entwickelt für große elektrische Kräne und industrielle 48V-Infrastrukturen, die mit höheren Gleichspannungen arbeiten.
Konstruktion und Leistung
IP-Klassifizierung: IP69K
Schlagfestigkeit: IK10
CRI (Ra) Standard: >70
CRI (Ra) optional: >80 oder >90
Betriebstemperaturbereich: -45°C bis +50°C (-49°F bis +122°F)
Erwartete LED-Lebensdauer: L80B10, 345.000 Stunden
Gehäusematerial: Aluminiumlegierung, <0,08% Kupfer
Beschichtung: Konversionsschicht + 2-schichtige titanbasierte E-Beschichtung
Material Bügel: Hochfester 316L Edelstahl
Vormateriaal: UV-geschütztes Polycarbonat (IK10) oder schlagfestes Glas (IK09)
Farbe: Titan Schwarz
Kabeltyp: H07BQ-F, 2,0 m
Anschluss: vormontiertes Anschlusskabel mit freien Adern
Abmessungen und Gewicht
Gewicht der Armatur: 9,2 kg (20,3 lb)
Produktabmessungen: 335 x 350 x 90 mm (13,2 x 13,8 x 3,5 Zoll)
Verpackungsabmessungen: auf Anfrage
Lichtfarbe & Optiken
Kaltweiß: 6500K oder 5000K
Neutralweiß: 4000K
Warme Helligkeit: 2700K
Bernsteinfarbe: 2200K
Auch in zweifarbiger Ausführung erhältlich (kaltweiß / bernsteinfarben)
Bundeswinkel & Anwendung
14° Scheinwerfer – für Beleuchtung über sehr große Distanz (50–300 m)
38° breite Strahler – für Beleuchtung auf mittlere Entfernung (30–100 m)
69° breiter Strahl – für breite Beleuchtung auf kurze Distanz (15–60 m)
14°x46° Ausleuchtung – für breite, aber gerichtete Beleuchtung über Distanz (bis 150 m)
Montagezubehör
Hochbelastbare Halterung (Stöße bis zu 200 G), Heckhalterung für die Fahrerkanzel, Crane Light Stabilizer und Ausleger-Kit für Flattop-Turmdrehkrane
Garantie
5 Jahre beschränkte Produktgarantie
Produkt-Zertifizierung
CE, IEC 60598
Konfigurationen für Nordamerika sind auf Anfrage erhältlich.
Lichttechnik & elektrisch
Lichtstrom: 46.000 Lumen
Effizienz: 144 Lumen/W
Aufgenommene Leistung: 320 W
Nennspannung: 24 V
Verfügbarer Spannungsbereich: 20-35 VDC
Stromaufnahme
Ungefähr 13,4 Ampere bei 24 Volt
Für direkten Anschluss an das 24V-Bordnetz von Maschinen, Fahrzeugen und Akkupacks.
Konstruktion und Leistung
IP-Klassifizierung: IP69K
Schlagfestigkeit: IK10
CRI (Ra) Standard: >70
CRI (Ra) optional: >80 oder >90
Betriebstemperaturbereich: -45°C bis +50°C (-49°F bis +122°F)
Erwartete Lebensdauer der LED: L80B10, 196.000 Stunden
Gehäusematerial: Aluminiumlegierung, <0,08% Kupfer
Beschichtung: Konversionsschicht + 2-schichtige titanbasierte E-Beschichtung
Material Bügel: Hochfester 316L Edelstahl
Vormateriaal: UV-geschütztes Polycarbonat (IK10) oder schlagfestes Glas (IK09)
Farbe: Marine White
Kabeltyp: H07BQ-F, 2,0 m
Anschluss: vormontiertes Anschlusskabel mit freien Adern
Abmessungen und Gewicht
Gewicht der Armatur: 9,2 kg (20,3 lb)
Produktabmessungen: 335 x 350 x 90 mm (13,2 x 13,8 x 3,5 Zoll)
Verpackungsabmessungen: auf Anfrage
Lichtfarbe & Optiken
Kaltweiß: 6500K oder 5000K
Neutralweiß: 4000K
Warme Helligkeit: 2700K
Bernsteinfarbe: 2200K
Auch in zweifarbiger Ausführung erhältlich (kaltweiß / bernsteinfarben)
Bundeswinkel & Anwendung
14° Scheinwerfer – für Beleuchtung über sehr große Distanz (50–300 m)
38° breite Strahler – für Beleuchtung auf mittlere Entfernung (30–100 m)
69° breiter Strahl – für breite Beleuchtung auf kurze Distanz (15–60 m)
14°x46° Ausleuchtung – für breite, aber gerichtete Beleuchtung über Distanz (bis 150 m)
Montagezubehör
Hochbelastbare Halterung (Stöße bis zu 200 G), Heckhalterung für die Fahrerkanzel, Crane Light Stabilizer und Ausleger-Kit für Flattop-Turmdrehkrane
Garantie
5 Jahre beschränkte Produktgarantie
Produkt-Zertifizierung
CE, IEC 60598
Konfigurationen für Nordamerika sind auf Anfrage erhältlich.
Einzigartig innerhalb der Produktfamilie ist die Shark-DC-Ausführung mit einem Spannungsbereich von 35–60 VDC. Große Elektrokrane wie moderne Hafen- und Umschlagkrane arbeiten zunehmend mit höheren Gleichspannungen um 48 V. Der Shark lässt sich direkt daran anschließen, ohne separate Umrichter oder Zwischenversorgungen. In Kombination mit dem Crane Light Stabilizer und den übrigen Halterungen aus dem Montageprogramm wird der Shark dort vielseitig eingesetzt: von der Auslegerbeleuchtung bis zur Deckbeleuchtung. Auch in 20–35 VDC für das klassische 24-V-Bordnetz erhältlich.
Die Wahl der Shark erfolgt nicht nur aufgrund der Leistung oder der Lumen, sondern vor allem aufgrund der Art und Weise, wie das Licht ausgerichtet wird. Der Abstrahlwinkel bestimmt, wohin das Licht fällt: Ein schmaler 14°-Spot konzentriert das Licht auf sehr große Entfernungen. So leuchtet die Shark an mobilen Lichtmasten in der Flutlichtkonfiguration Hunderte von Metern weit, während eine 69°-Linse eine breite Fläche in der Nähe ausleuchtet. Darüber hinaus sind die asymmetrische 14°x46°-Flare-Ausführung sowie eine Variante ohne Optik erhältlich. Die richtige Wahl hängt von der Montagehöhe, dem Arbeitsbereich und der gewünschten Beleuchtungsstärke ab. JEL Products untermauert dies auf Wunsch mit einer projektspezifischen Lichtberechnung.
14° Spotlight | Spotlight
38° | breiter Strahl
14° x 46° | asymmetrische Bündel
69° | breiter Strahl
Nicht jede Anwendung erfordert dasselbe Lichtbild. Gerade bei Kränen, Maschinen und mobilen Anlagen bestimmen die Montagehöhe, die Blickrichtung des Bedieners und die Form des Arbeitsbereichs, welche Kombination von Linsenoptionen das beste Ergebnis liefert. Für Projekte, bei denen dies nachweislich begründet werden muss, erstellt JEL Products eine maßgeschneiderte Lichtberechnung, einschließlich der Anzahl der Leuchten, der Positionierung und der zu erwartenden Beleuchtungsstärken in Lux.
Nein. Die Shark ist keine Arbeitsleuchte, sondern ein Hochleistungs-Industriestrahler. Die Leuchte ist für Beleuchtungsaufgaben konzipiert, bei denen hohe Lichtleistung, Effizienz und Robustheit gefragt sind – also für Bedingungen, unter denen eine Arbeitsleuchte oder ein leichter Flutlichtstrahler zum Schwachpunkt wird.
Der Shark ist im Grunde die zweite Generation des Barracuda: effizienter (156 gegenüber 139 lm/W), mit höherer Lichtleistung (50.000 gegenüber 44.650 Lumen) und einem geringeren Gewicht pro Lumen (9,2 kg). Der Barracuda bleibt die erste Wahl, wenn das kompaktere Format besser passt oder eine Hochtemperatur- bzw. 316L-Ausführung erforderlich ist. Beide Modelle verfügen über dasselbe Befestigungsprogramm und dieselbe Schutzart IK10/IP69K.
Die Snapper HC ist eine Multikonfiguration aus mehreren leichten Snapper-Einheiten (270–500 W, bis zu ca. 83.000 Lumen) und wird dort eingesetzt, wo maximale Lichtleistung pro Position bei einer leichten Bauweise erforderlich ist. Die Shark ist eine aus einem Guss gefertigte Hochleistungsleuchte mit IK10-Schlagfestigkeit – die robustere Wahl bei Stößen, Vibrationen und rauen Umgebungsbedingungen.
Der Orca ist für die größten Kräne, Maschinen und Bergbaugeräte vorgesehen und bietet 800 W sowie ca. 111.000 Lumen in einem einzigen, 22,7 kg schweren Gehäuse. Das Modell Shark ist die nächstkleinere Variante und für Anwendungen vorgesehen, bei denen bis zu 50.000 Lumen pro Leuchte ausreichen und Gewicht sowie Effizienz eine größere Rolle spielen.
In den meisten Fällen nicht als primäre Außenbeleuchtung. Für die Außen- und Flächenbeleuchtung, bei der große Flächen von hohen Masten aus ohne Lichtbelästigung beleuchtet werden müssen, sind die DarkLicht-Lösungen die sinnvollere und effizientere Wahl. Auf mobilen Lichtmasten, wie beispielsweise unserem 2Axle Lighttower, ist hingegen gerade das Modell Shark eine bewährte Wahl.
Der richtige Abstrahlwinkel ist abhängig von der Montagehöhe, der gewünschten Beleuchtungsstärke, der Fläche und der Art der Tätigkeit. Es gibt keine universelle Faustregel, die dies ausreichend bestimmt. Die richtige Wahl wird durch eine Lichtberechnung in einem Simulationsprogramm untermauert. JEL Products kann diese Berechnung für Sie durchführen, abgestimmt auf Ihre spezifische Situation. So werden nicht nur der Abstrahlwinkel, sondern auch die Anzahl der Leuchten, die Positionierung und die erwarteten Beleuchtungsniveaus in Lux bestimmt.
Die Shark ist gemäß CE und IEC 60598 zertifiziert. Die CE-Kennzeichnung bestätigt die Konformität mit den geltenden europäischen Richtlinien. IEC 60598 ist die internationale Norm für Beleuchtungskörper und umfasst Anforderungen hinsichtlich Konstruktion, elektrischer Sicherheit und thermischem Verhalten. Darüber hinaus trägt die Shark zur Erfüllung der Norm EN 12464-2 für die sichere Beleuchtung von industriellen Außenarbeitsplätzen bei. Für spezifische Projektanforderungen kann JEL Products den Zertifizierungsstatus für die jeweilige Anwendung prüfen.
Ja. Das Modell Shark wurde für die anspruchsvollsten Außenbedingungen entwickelt. Das Gehäuse aus einer Aluminiumlegierung enthält weniger als 0,08% Kupfer, um galvanische Korrosion zu minimieren, und ist mit einer zweischichtigen E-Beschichtung auf Titanbasis versehen; die Halterung besteht standardmäßig aus hochfestem 316L-Edelstahl. Für den Einsatz im maritimen Bereich ist das Shark zudem als weiße Marineausführung erhältlich.
Ja. Die Leuchte Shark ist nach IP69K zertifiziert, was bedeutet, dass sie gegen Hochdruck- und Dampfstrahlreinigung beständig ist. Dies wird gemäß der IP69K-Norm geprüft: Hochdruck- und Hochtemperatur-Wasserstrahlen aus allen Richtungen. Die Leuchte eignet sich somit für Umgebungen, in denen Maschinen und Anlagen regelmäßig intensiv gereinigt werden.
Nein, das Modell Shark ist derzeit nicht ATEX-zertifiziert. Die Leuchte ist nicht für den Einsatz in explosionsgefährdeten Bereichen (Zone 1, Zone 2 oder vergleichbar) vorgesehen. Für Anwendungen, bei denen eine ATEX-Zertifizierung erforderlich ist, empfehlen wir, dies vorab zu besprechen, damit eine geeignete Lösung gefunden werden kann.
Kupfer in Aluminiumlegierungen beschleunigt die galvanische Korrosion, wenn das Aluminium mit Edelstahl oder Meerwasser in Kontakt kommt. Indem der Kupfergehalt bewusst unter 0,08% gehalten wird, wird diese Korrosionskette unterbrochen. In Kombination mit der Halterung aus Edelstahl 316L und der titanbasierten E-Beschichtung ergibt sich daraus eine Leuchte, die auch bei langfristiger Einwirkung salzhaltiger oder korrosiver Umgebungen ihre strukturelle Integrität bewahrt. Dies ist eine bewusste Materialauswahl, keine Standardspezifikation.
Ja. Der Shark teilt seine DNA mit dem Barracuda und wurde für Kräne, Bergbaumaschinen und mobile Lichtmasten entwickelt, bei denen ständige Vibrationen und Stöße Teil der Einsatzumgebung sind. Für die anspruchsvollsten Belastungsprofile liefern wir die Heavy-Duty-Halterung, die Stöße und Vibrationen bis zu 200 G abfedert, sowie den Crane Light Stabilizer für bewegliche Montagepositionen in Kranauslegern. Für spezifische Schwingungsklassen oder Normvorgaben kann JEL Products die Eignung für die jeweilige Anwendung beurteilen.
Das Modell Shark ist wartungsarm und erfordert nach der Installation keine regelmäßige Wartung. Es gibt keine Verschleißteile oder auszutauschenden Module. Die empfohlenen Inspektionspunkte entsprechen den üblichen Anforderungen für Leuchten in rauen Umgebungen: Überprüfung der Dichtheit der Kabeldurchführung, Kontrolle des Anzugsmoments der Befestigungsschrauben sowie das Freihalten der Kühlrippen von Staub-, Fett- oder Ablagerungen. Abgesehen von dieser Standardinspektion erfordert die Leuchte keine aktiven Wartungsmaßnahmen.
Die angegebene Lebensdauer von 196.000 Stunden ist ein L80B10-Wert. Das bedeutet, dass 90% der Leuchten zu diesem Zeitpunkt noch mindestens 80% der ursprünglichen Lichtleistung erbringen. Bei einem Dauerbetrieb von 24 Stunden pro Tag entspricht dies gut 22 Jahren; bei 16 Stunden pro Tag gut 33 Jahren. In der Praxis ist die LED selbst selten der begrenzende Faktor; Umgebungsbelastungen, Korrosion, mechanische Beanspruchung und die Qualität der Installation bestimmen die tatsächliche Lebensdauer im Einsatz.
Das Modell Shark ist in vier Spannungsausführungen erhältlich. Die AC-Ausführung mit 90–305 VAC ist für Phase-Null-Anschlüsse, Generatorversorgung und Netzspannungsschwankungen vorgesehen; die AC-Ausführung mit 180–528 VAC für Phase-Phase- und Starkstromanschlüsse. Die DC-Ausführung mit 20–35 VDC lässt sich direkt an das 24-V-Bordnetz von Maschinen und Fahrzeugen anschließen. Einzigartig ist die DC-Ausführung mit 35–60 VDC, die speziell für große elektrische Kräne und industrielle 48-V-Infrastrukturen entwickelt wurde. Die richtige Ausführung wird bei der Bestellung ausgewählt; im Zweifelsfall empfehlen wir, dies vorab abzustimmen.
Ja, für Anwendungen, bei denen die Lichtstärke einstellbar sein muss oder die Leuchte in ein Steuerungssystem integriert werden soll, sind je nach Ausführung Dimmoptionen verfügbar. Welche Steuerungsausführung geeignet ist, hängt von der Schaltungsanordnung und dem System ab, in das die Shark integriert wird. Bitte kontaktieren Sie uns, um die Möglichkeiten für Ihre Konfiguration zu besprechen.
Ja. Das Modell Shark baut auf der Barracuda-Plattform auf, die bereits seit mehr als 13 Jahren als fester Bestandteil in Bergbaumaschinen, Kränen und Schwermaschinen führender Hersteller verbaut wird. Für die Serienfertigung kann JEL Products den Abstrahlwinkel, die Spannungsausführung (einschließlich 48 V DC), die Farbtemperatur und das Montagezubehör an die jeweilige Maschinenarchitektur anpassen.
Die vollständige Maßnahme (Maße: 320 x 350 x 90 mm), einschließlich Montageabmessung und Halterungsquerschnitten, ist im Produktdatenblatt enthalten. Dies ist über den Downloadbereich oder auf Anfrage erhältlich. Für projektspezifische Montagelösungen liefern wir neben der Standardhalterung auch die Heavy-Duty 200G-Halterung, die Rearmount-Halterung, den Crane Light Stabilizer und das Boomkit.
Suchen Sie einen effizienten, leichten Hochleistungs-Flutlichtstrahler für einen Kran, einen mobilen Lichtmast, eine Bergbaumaschine oder eine maritime Anwendung? Wir helfen Ihnen gerne bei der Auswahl der richtigen Shark-Ausführung – AC, 24 V oder 48 V DC, Standard oder Marineweiß – sowie des passenden Montagezubehörs. Teilen Sie uns bitte weitere Informationen zu Ihrer Anwendung, Ihrem Standort und Ihrem Projektumfang mit.
Ihre Anfrage wird inhaltlich von unserem Team geprüft.
Wir reagieren innerhalb eines Werktages.
+31(0)33 7859809
Wir verwenden Ihre Daten nur, um Ihre Anfrage zu beurteilen und angemessen zu beantworten.
