Sieben Leuchten, die einen Arbeitsbereich ausleuchten oder große Entfernungen überbrücken. Aluminiumguss, IP69K, IK10 und fünf Jahre Garantie bei schwerer industrieller Nutzung.
Ein Flutlicht befindet sich weiter vom Arbeitsbereich entfernt als eine Arbeitsleuchte und beleuchtet einen Bereich anstelle eines Punktes. Die Auswahl hängt daher selten allein von Lumen ab: Montagehöhe, Gewicht pro Montagepunkt, Abstrahlwinkel und die Frage, ob die Position erreichbar ist, bestimmen gemeinsam, welche Leuchte die richtige ist. Nachfolgend sind sie in einem gegenseitigen Verhältnis dargestellt, damit Sie sehen, was Sie aufhängen. In der Praxis werden diese Leuchten auch als Industriescheinwerfer, Fernstrahler oder Breitstrahler bezeichnet; wir verwenden den internationalen Begriff Floodlight.
Antwort innerhalb eines Werktags durch einen Ingenieur. Kostenlose Lichtberechnung und Testleuchte möglich.
Geländebeleuchtung im Betrieb: Flutlichter an Mast und Fassade, ausgerichtet auf die Arbeitszone.
Höchste Leistung, Orca
Höchster Wirkungsgrad, Shark
Auf der Schwerlastlinie, mit IK10
Gewicht pro Leuchte
Sortiert nach Lichtstrom, von leicht nach schwer. Die Leuchten sind maßstabsgetreu zueinander dargestellt, sodass Sie neben der Lumenanzahl sofort sehen, welche Größe und welches Gewicht damit verbunden sind; die Ausrichthöhe für die Montage ist bei jeder Leuchte angegeben.

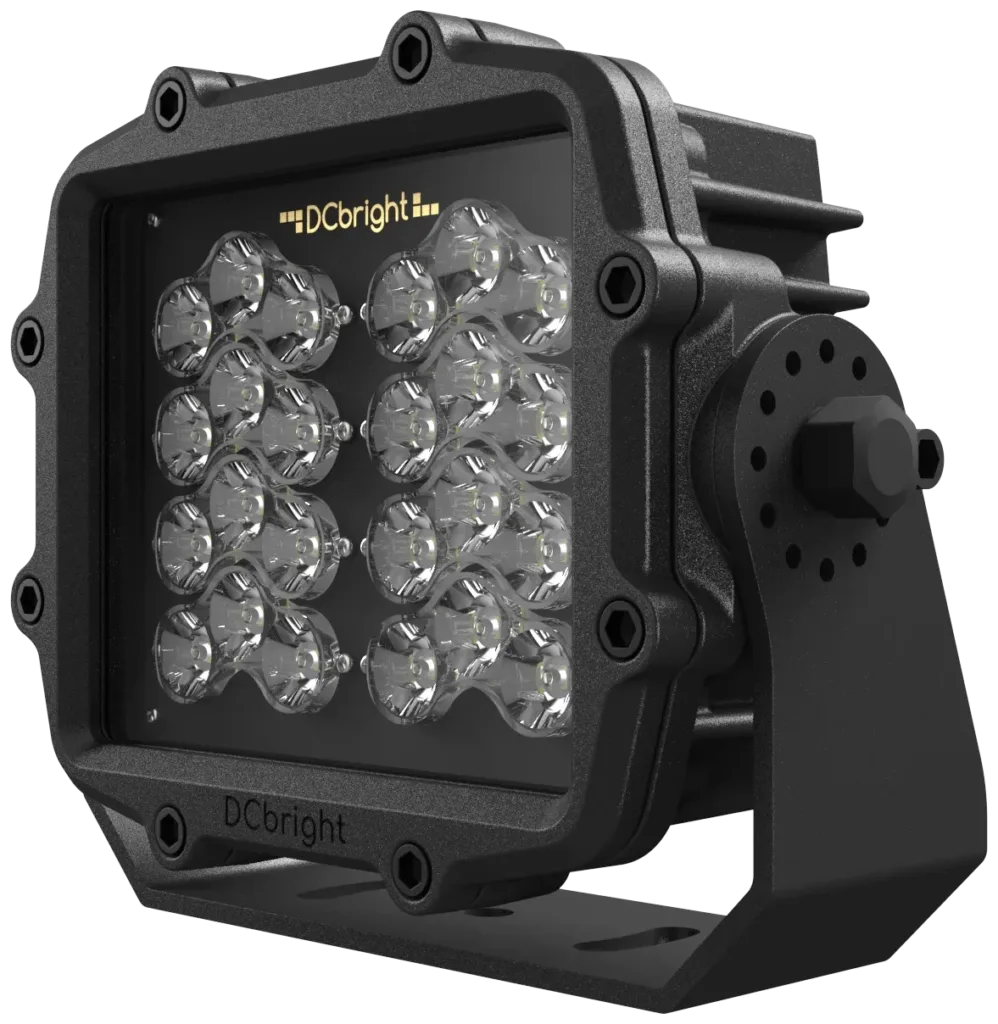

Bis zu 10 Meter, kompakte Arbeitsbereiche
Das Bindeglied zwischen Arbeitsleuchte und Starklicht-Flutlichtstrahler, in einer kompakten Bauform.
120 W · IP69K / IK10 · 5,5 kg

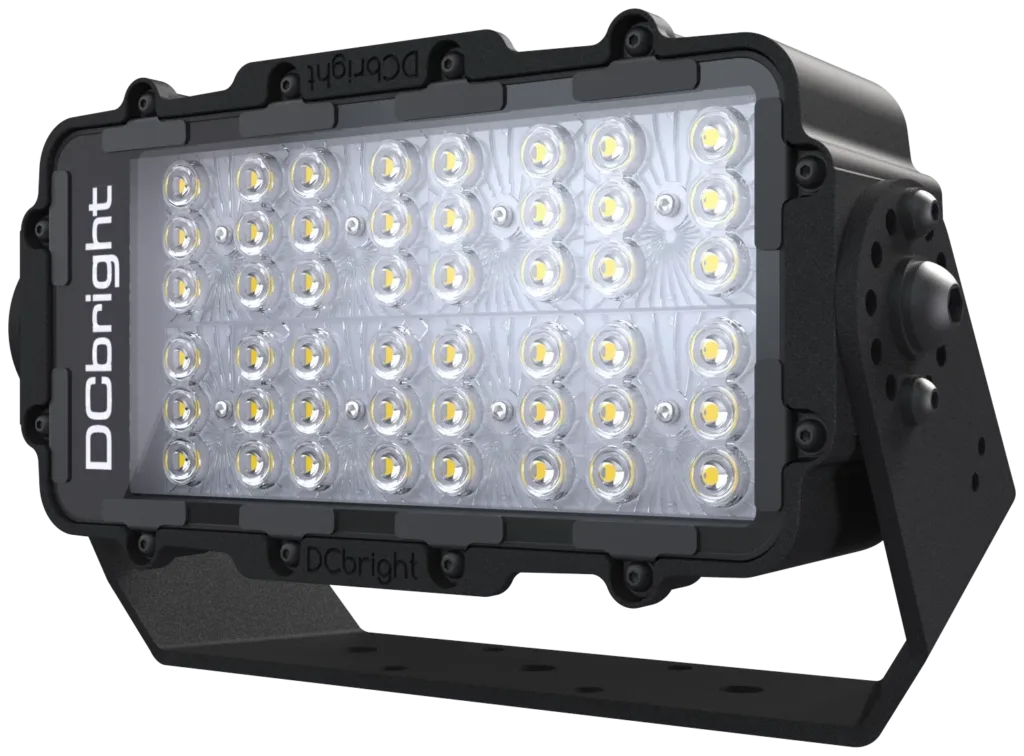

Bis zu 25 Meter, höchste Lumen pro Kilogramm
Kompakter Light-Duty-Scheinwerfer mit maximaler Lumenleistung pro Kilogramm.
150 bis 180 W · IP68 / IK08 · 3,1 kg
10 bis 25 Meter, raueste Bedingungen
Unverwüstlicher Flutlichtstrahler mit dem umfangreichsten Montageprogramm.
240 bis 320 W · IP69K / IK10 · 10,1 kg
10 bis 25 Meter, beste Effizienz
Effizientest seiner Klasse, mit dem geringsten Gewicht pro Lumen.
320 W · IP69K / IK10 · 9,2 kg
10 Meter und höher, blendfrei
Blendfreie Gelände- und Mastbeleuchtung mit hoher Leistung.
150 bis 300 W · IP69K / IK08 · 3,6 bis 5,5 kg
Ab 15 Metern, mehrere Module pro Punkt
Mehrfachkonfiguration: maximale Lumen pro Kilogramm pro Befestigungspunkt.
270 bis 500 W · IP68 / IK08 · 9,9 bis 12,6 kg
Über 25 Meter, größte Entfernungen
Der leistungsstärkste industrielle Fluter aus einem einzigen Gehäuse.
320 bis 800 W · IP69K / IK10 · 22,7 kg
Höchstwerte je Leuchte in der AC-Ausführung bei 6500K. Die Spalte Lumen pro Kilo sagt oft mehr aus als der Lichtstrom selbst: an einem Ausleger, einem Mast oder einer Kranbrücke bestimmt das Gewicht, was hängen darf.
| Leuchte | Leistung | Lichtstrom | lm/W | Gewicht | lm/kg | IP und IK |
|---|---|---|---|---|---|---|
| Marlin | 120 W | 18.000 lm | 150 | 5,5 Kilogramm | 3,3k | IP69K / IK10 |
| Snapper | 150 bis 180 W | 31.000 lm | 172 | 3,1 Kilogramm | 10k | IP68 / IK08 |
| Barracuda | 240 bis 320 W | 44.100 lm | 138 | 10,1 Kilogramm | 4,4k | IP69K / IK10 |
| Shark | 320 W | 50.000 lm | 156 | 9,2 Kilogramm | 5,4k | IP69K / IK10 |
| DarkLicht M | 150 bis 300 W | 51.300 lm | 171 | 3,6 bis 5,5 kg | 9,3k | IP69K / IK08 |
| Snapper HC | 270 bis 500 W | 83.000 lm | 166 | 9,9 bis 12,6 kg | 6,6k | IP68 / IK08 |
| Orca | 320 bis 800 W | 111.300 lm | 139 | 22,7 Kilogramm | 4,9k | IP69K / IK10 |
Alle Leuchten sind auch in 24 Volt DC für Bordnetze und mobile Geräte erhältlich, mit einem etwas geringeren Lichtstrom bei gleicher Leistung; das Modell Shark ist darüber hinaus in 35 bis 60 Volt für große elektrische Krane erhältlich. Das Modell Snapper HC ist ein Multikonfigurationsmodell: Die Zahl bezieht sich auf die „x3“-Ausführung, d. h. drei Lichtmodule an einem Befestigungspunkt.
Gehäuse und Kühlrippen bestehen aus einem einzigen Gussstück aus einer Aluminiumlegierung mit weniger als 0,08 Prozent Kupfer. Keine verschraubten Kühlprofile, keine Nähte, die unter Vibrationen nachgeben könnten. Die Schrauben bestehen aus Edelstahl 316 und sind im Gehäuse versiegelt.
Die Modelle Marlin, Barracuda, Shark und Orca wurden gemäß DIN 40050-9 auf die Reinigung mit Hochdruck und Dampf geprüft, und die Polycarbonat-Front entspricht der Schutzklasse IK10. Die Modelle Snapper und Snapper HC erfüllen die Schutzklassen IP66, IP67 und IP68 mit Schutzklasse IK08; in Edelstahlausführung entspricht das Modell Snapper der Schutzklasse IP69K.
Integriert für eine Einzelmontage oder abgesetzt in einem separaten Gehäuse, wenn die Position heiß, schwer zugänglich oder vibrationsanfällig ist. Bei den HT-Ausführungen ist eine abgesetzte Montage obligatorisch: Der Treiber befindet sich dann außerhalb der heißen Zone.
| Linsenwinkel | 14° bis 90°, auch asymmetrisch |
| Lichtfarben | 6500 K bis 2700 K, bernsteinfarben 2200 K |
| Neigungsbereich | 360°, zwölf Positionen · Snapper HC ± 180° |
| Lebensdauer | L90B05, 360.000 Stunden |
Die Modelle Snapper und Barracuda sind auch vollständig aus Edelstahl 316L erhältlich; von den Modellen Snapper, Barracuda und Orca gibt es eine HT-Version für Temperaturen bis +120 °C, und das Modell Shark ist in der Farbe „Marine White“ erhältlich. Siehe extreme Korrosion und hohe Temperaturen.
Drei Situationen, in denen wir Sie zu einer anderen Produktgruppe weiterleiten, selbst wenn Sie nach einem Flutlicht gefragt haben.
An einer Kabine, einem Ausleger oder einem Rahmen direkt über dem Arbeitsbereich ist ein Arbeitsscheinwerfer die richtige Wahl: kleiner, leichter und mit einem Lichtkegel, der auf kurze Distanz nicht überstrahlt.
Bei Wohngebäuden, im Straßenverkehr oder bei einer Genehmigungsauflage gegen Lichtbelästigung sorgt ein full cut-off-Flachstrahler dafür, dass das Licht innerhalb des Bereichs bleibt. Ein geneigter Flutlichtstrahler tut dies nicht.
Handelt es sich um einen neuen Lichtmast oder eine gesamte Geländeaufstellung, beginnt es bei der Konstruktion und der Lichtberechnung, nicht bei der Leuchte.
Vier Wege zu den Anwendungsseiten, auf denen sich die Aufstellung, das Montageprogramm und die Normenbegründung befinden.
Containerterminals kombinieren hohe Masten, Krane und strenge Lichtemissionsanforderungen. Die Normbegründung je Terminaltyp befindet sich auf der Infrastruktur- und Geländeseite.
Bei Auslegern und Kranbrücken sind Gewicht und Schwingungen ausschlaggebend für die Auswahl. Das Montageprogramm, von Crane Light Stabilizer bis zum Auslegerrahmen, finden Sie auf der Seite „Krane“.
Ein Gelände verlangt nach einer Aufstellung, nicht nach einer einzigen Leuchte: Masthöhen, Abstrahlwinkel und eine Lichtberechnung in Lux auf dem Boden.
Bei Öfen und Schmelzereien steigt die Umgebungstemperatur auf bis zu +120 °C an. Dafür gibt es die HT-Ausführungen, bei denen sich der Treiber außerhalb der heißen Zone befindet.
Ja. Scheinwerfer, Fernstrahler und Breitstrahler sind die niederländischen Bezeichnungen für denselben Leuchtentyp: eine Lichtquelle, die in einiger Entfernung vom Arbeitsbereich eine Zone beleuchtet. International und auf dieser Website nennt man das einen Flutlichtstrahler. Eine Arbeitsleuchte ist etwas anderes: Sie befindet sich nah am Arbeitsbereich und beleuchtet einen Punkt.
Eine Arbeitsleuchte spendet Licht in unmittelbarer Nähe der Maschine oder des Arbeitsvorgangs, meist innerhalb weniger Meter. Ein Flutlicht steht weiter entfernt und beleuchtet einen Bereich oder überbrückt Distanzen. In der Praxis liegt die Grenze bei der Montagehöhe: oberhalb von etwa vier Metern ist ein Flutlicht fast immer die richtige Wahl, darunter eine Arbeitsleuchte.
Meistens nicht. Ein Baustrahler ist für den temporären Einsatz auf einer Baustelle gemacht: leicht im Gewicht, begrenzt in der Stoßfestigkeit und selten auf Dauerbetrieb, Vibrationen oder Hochdruckreinigung getestet. Für ein Gelände, einen Kran oder eine Anlage, die jahrelang dort hängt, ist ein industrieller Fluterscheinwerfer mit IP69K, IK10 und einem Druckgehäuse die richtige Wahl; für den mobilen Einsatz ist eine Arbeitsleuchte oder ein mobiler Lichtmast passender.
Das lässt sich nicht in einer einzigen Zahl ausdrücken, da die Montagehöhe, der Abstrahlwinkel und die Reflexion der Umgebung gleichermaßen ins Gewicht fallen. Ein schmaler Lichtkegel von 30.000 Lumen kann in 30 Metern Höhe mehr nutzbares Licht auf den Boden bringen als ein breiter Lichtkegel von 80.000 Lumen. Wir berechnen daher die Anordnung und geben das Ergebnis in Lux an, nicht in Lumen.
Die Heavy-Duty-Reihe umfasst 14°-Spot, 38°, 69° sowie den asymmetrischen 14 × 46°-Flare; die Snapper-Serie 15°, 30°, 60° und 90° sowie 20 × 50° und 20 × 85° asymmetrisch. Je höher die Leuchte angebracht ist, desto enger ist der Abstrahlwinkel. Bei einer Aufstellung im Außenbereich kombinieren wir häufig zwei Abstrahlwinkel in einer Anlage.
Das hängt von der Masthöhe und den Anforderungen hinsichtlich der Lichtbelästigung ab. An Hochmaststandorten über 25 Metern dient das Modell Orca als Ausgangspunkt, an Kränen das Modell Barracuda oder Snapper HC, und dort, wo Streulicht in Richtung Wasser oder Umgebung begrenzt bleiben muss, die DarkLicht-Baureihe.
Bei Kranen bildet das Modell Barracuda die Grundlage: Das Montageprogramm mit Rear-Mount, Crane Light Stabilizer und Auslegerrahmen basiert darauf, und die Hochleistungshalterung federt Stöße von bis zu 200 G ab. Für maximale Tragkraft pro Befestigungspunkt an STS- und RMG-Kranen ist der Snapper HC die Alternative.
IP69K bedeutet, dass die Leuchte auf Hochdruck- und Dampfstrahlreinigung gemäß DIN 40050-9 getestet ist. IK10 ist die höchste Schlagfestigkeitsklasse und betrifft Stöße: Greifer, Steine oder eine Reinigungsanzeige. In Umgebungen mit beiden Faktoren tritt der Ausfall fast immer bei einem von diesen beiden auf, nicht bei der LED.
An einem festen Mast oder einer Fassade stellt das Gewicht selten ein Problem dar. An einem Ausleger, einer Kranbrücke oder einem beweglichen Teil wirkt es sich auf die Konstruktion, die Tragfähigkeit und die Schwingungsbelastung der Befestigung aus. Aus diesem Grund sind in der Tabelle auch Lumen pro Kilogramm angegeben: Das Modell Snapper erreicht 10.000 Lumen pro Kilogramm, das Modell Orca 4.900.
Denn an einem Ausleger, einer Kranbrücke oder einem Mast ist das zulässige Gewicht pro Befestigungspunkt oft eher die Grenze als die Lichtleistung. Zwei Leuchten mit demselben Lichtstrom können einen Unterschied von mehreren Kilogramm ausmachen; die Säule macht diesen Unterschied auf einen Blick sichtbar.
Meistens schon, und das Gewicht pro Montagepunkt ist dabei der maßgebliche Wert: Ein bestehender Mast hat eine maximale Zopf- beziehungsweise Kopfbelastung und Windangriffsfläche. Anhand der Spalte Lumen pro Kilogramm sehen Sie sofort, welche Leuchte innerhalb dieser Grenze das meiste Licht liefert. Wir berechnen die Anordnung und die Belastung im Rahmen der Lichtberechnung mit ein.
Ja, alle Flutlichter sind auch in DC lieferbar, 24 oder 48 Volt, mit einem etwas geringeren Lichtstrom bei gleicher Leistung. Auf mobilen Hafenkränen, Schiffen und schweren Maschinen ist dies oft die einzig verfügbare Stromversorgung.
Ja, wir passen die Steuerung projektbezogen an: Schalten nach Gruppen, Dimmen auf festgelegte Stufen oder Steuerung über ein bestehendes Steuerungssystem. Bei Grundstücken mit störungsempfindlichen Nachbarn ist ein Nachtmodus oft der einfachste Weg, um eine Genehmigungsauflage zu erfüllen.
Die angegebene Lebensdauer von 360.000 Stunden entspricht einem L90B05-Wert bei einer Umgebungstemperatur von +50 °C: Zu diesem Zeitpunkt erbringen mindestens 95 Prozent der Leuchten noch 90 Prozent des ursprünglichen Lichtstroms. Dies ist ein strengerer Maßstab als der gängige L80B10-Wert und sagt mehr darüber aus, was Ihnen nach zehn Jahren tatsächlich verbleibt.
Ja, Standardleuchten können Sie unverbindlich an Ihrer eigenen Position testen. Das ist bei Zweifeln hinsichtlich des Abstrahlwinkels oder der Montageposition der schnellste Weg, um Gewissheit zu erlangen. Für maßgeschneiderte Ausführungen gilt das nicht.
Standardmäßig fünf Jahre auf alle Leuchten bei schwerer industrieller Nutzung. Für die Ausführungen aus Edelstahl 316L gelten zwanzig Jahre auf das Gehäuse und fünf Jahre auf die übrigen Teile. Für Projekte sind erweiterte Vereinbarungen möglich.
Geben Sie die Abmessungen des Geländes oder der Zone, die Montagehöhe und die verfügbaren Positionen an. Wir berechnen die Anordnung in einem Simulationsprogramm gemäß dem NSVV-Verhaltenskodex und liefern die Anzahl der Leuchten, die Positionierung sowie die erwartete Beleuchtungsstärke auf dem Boden. Dies kostet Sie nichts.
Ihre Anfrage wird von einem Ingenieur geprüft. Wir antworten innerhalb eines Werktags.
| Lichtberechnung | kostenlos, in Lux auf dem Boden |
| Testleuchte | unverbindlich auf Ihrer eigenen Position |
| Garantie | 5 Jahre, 20 Jahre auf 316L-Gehäuse |
