Zeven armaturen die een werkzone verlichten of afstand overbruggen. Gegoten aluminium, IP69K, IK10 en vijf jaar garantie bij zwaar industrieel gebruik.
Een floodlight zit verder van het werk af dan een werklamp en verlicht een zone in plaats van een punt. De keuze gaat daarom zelden over lumen alleen: montagehoogte, gewicht per montagepunt, bundelhoek en de vraag of de positie bereikbaar is bepalen samen welk armatuur het juiste is. Hieronder staan ze op onderlinge schaal, zodat u ziet wat u ophangt. In de praktijk heten deze armaturen ook industriële schijnwerpers, verstralers of breedstralers; wij gebruiken de internationale term floodlight.
Reactie binnen 1 werkdag door een engineer. Gratis lichtberekening en proefarmatuur mogelijk.

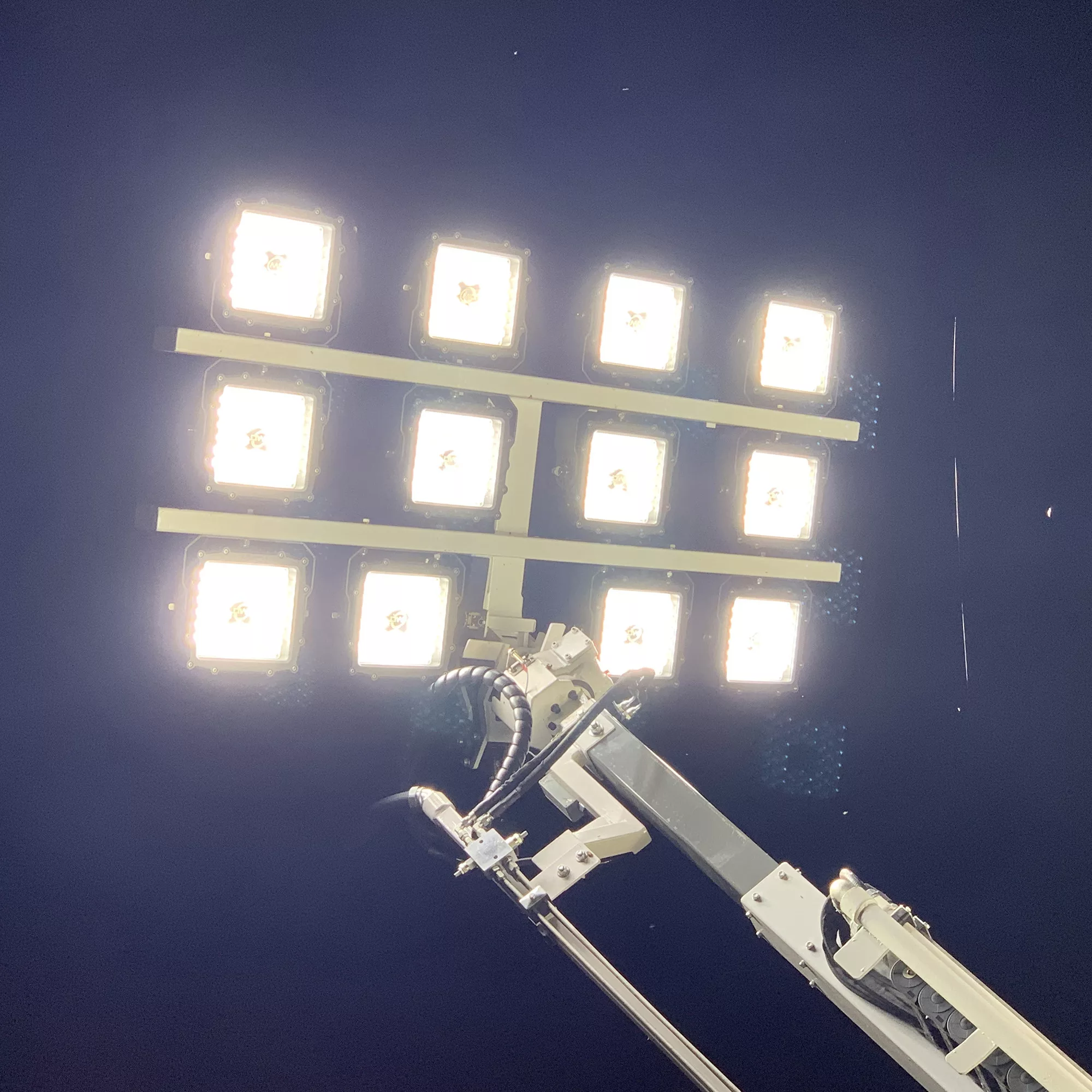

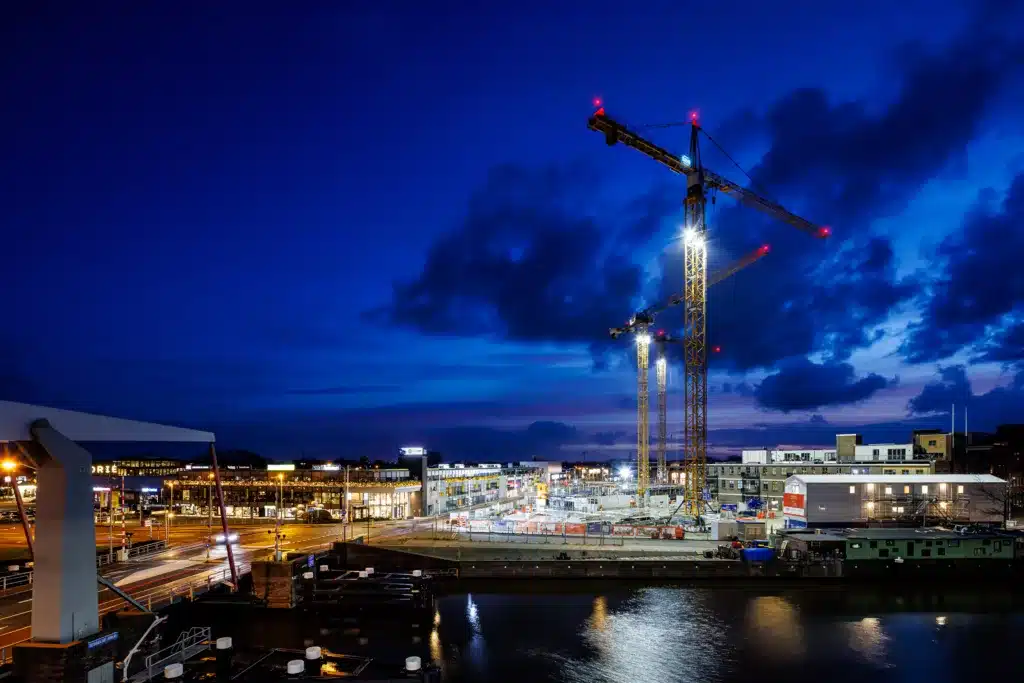

Terreinverlichting in bedrijf: floodlights op mast en gevel, gericht op de werkzone.
Hoogste output, Orca
Beste efficiëntie, Shark
Op de heavy-duty lijn, met IK10
Gewicht per armatuur
Gesorteerd op lichtstroom, van licht naar zwaar. De armaturen zijn onderling op schaal weergegeven, zodat u naast het lumengetal meteen ziet welk formaat en gewicht daarbij horen; de richthoogte voor montage staat bij elk armatuur.

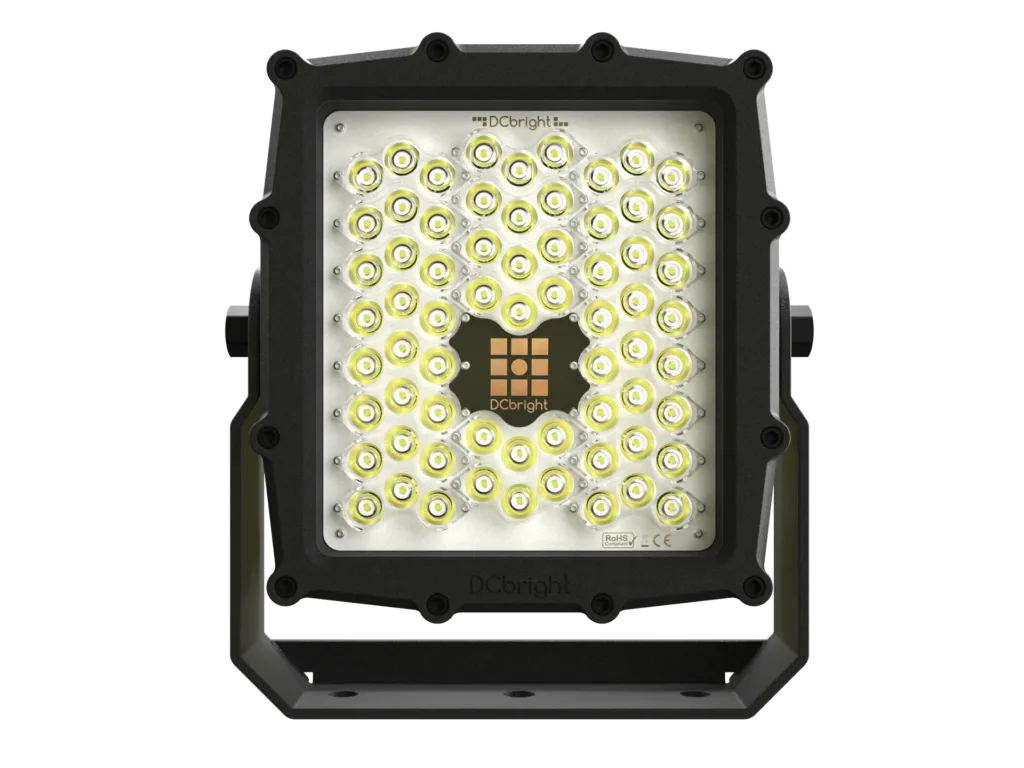

Tot 10 meter, compacte werkzones

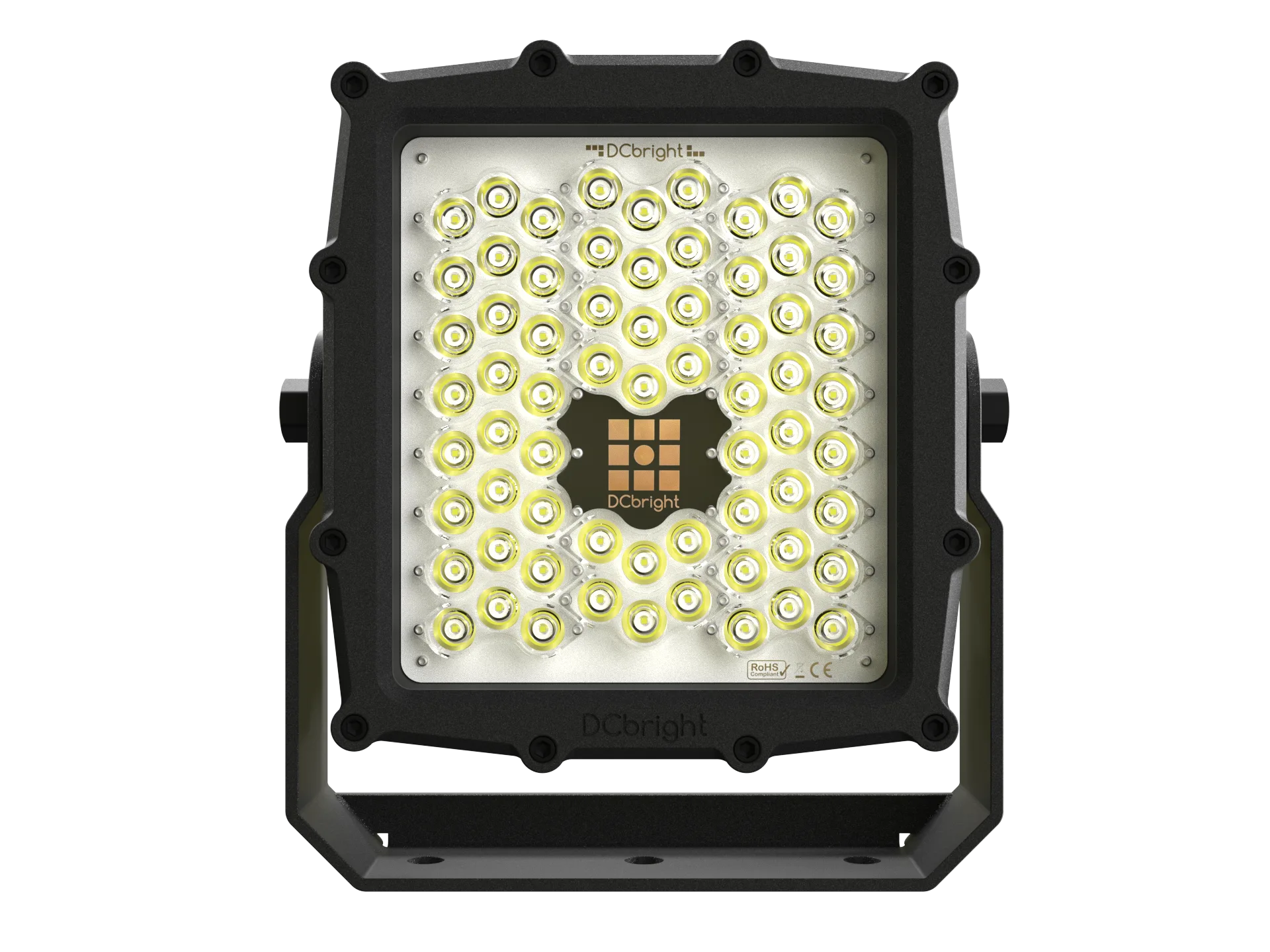

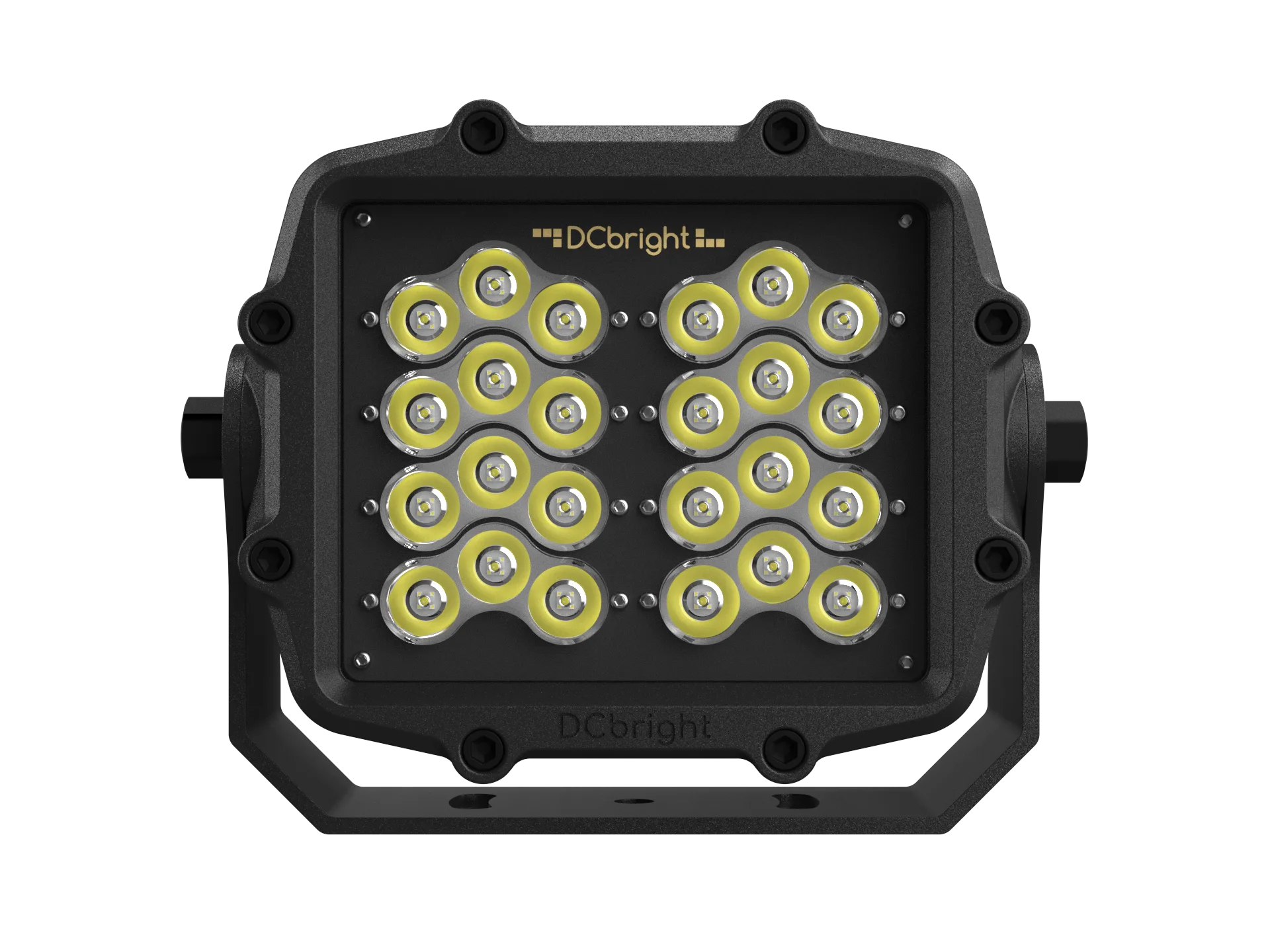

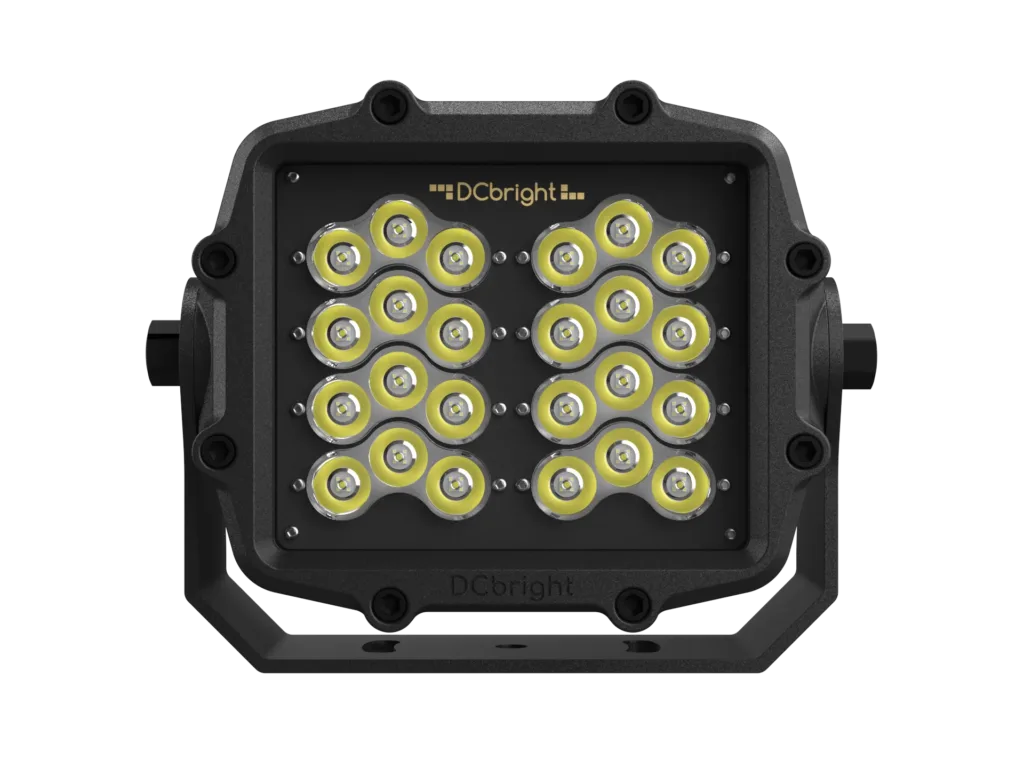

De schakel tussen werklamp en heavy-duty floodlight, in een compacte bouwvorm.
120 W · IP69K / IK10 · 5,5 kg

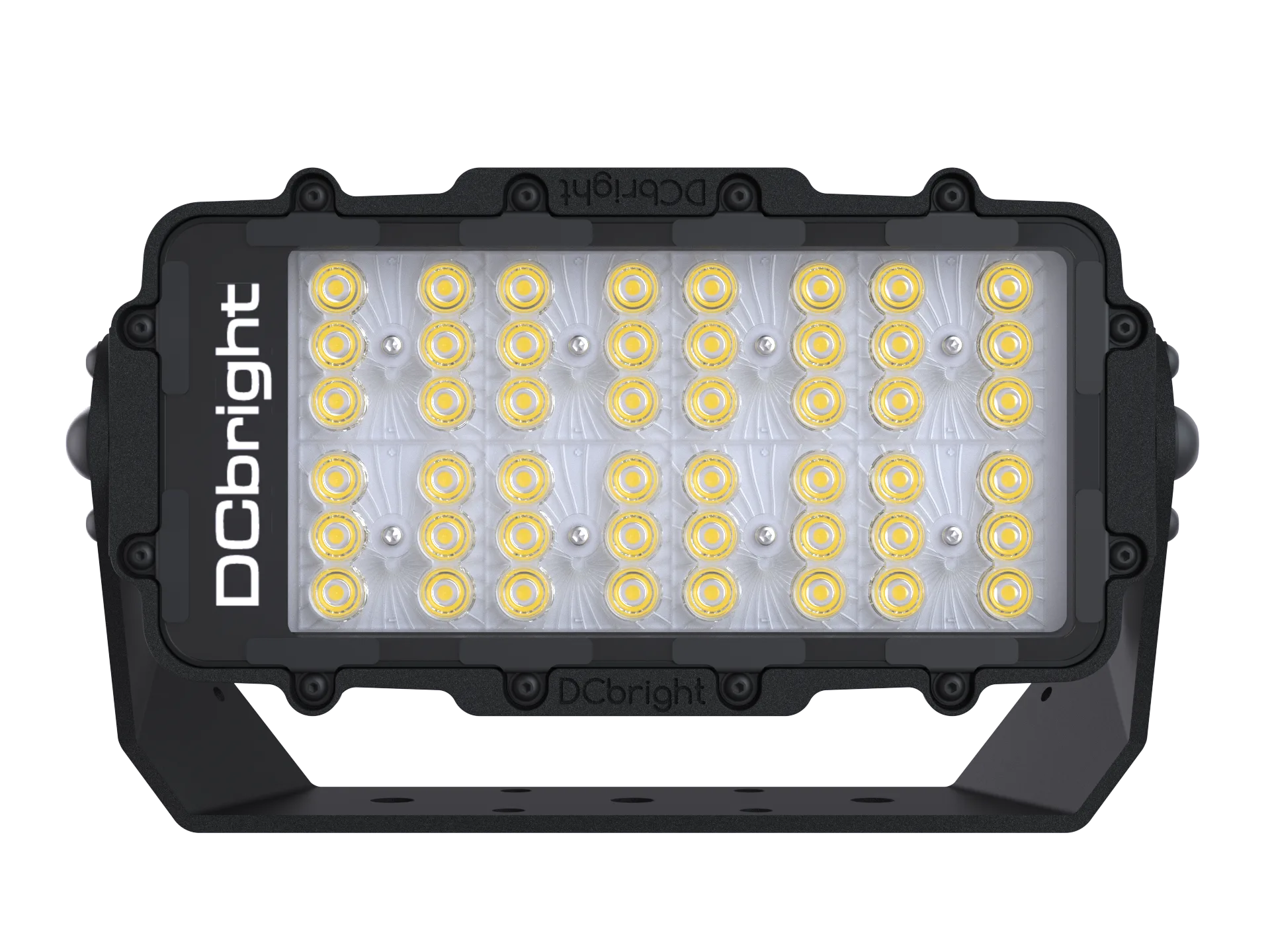

Tot 25 meter, hoogste lumen per kilo

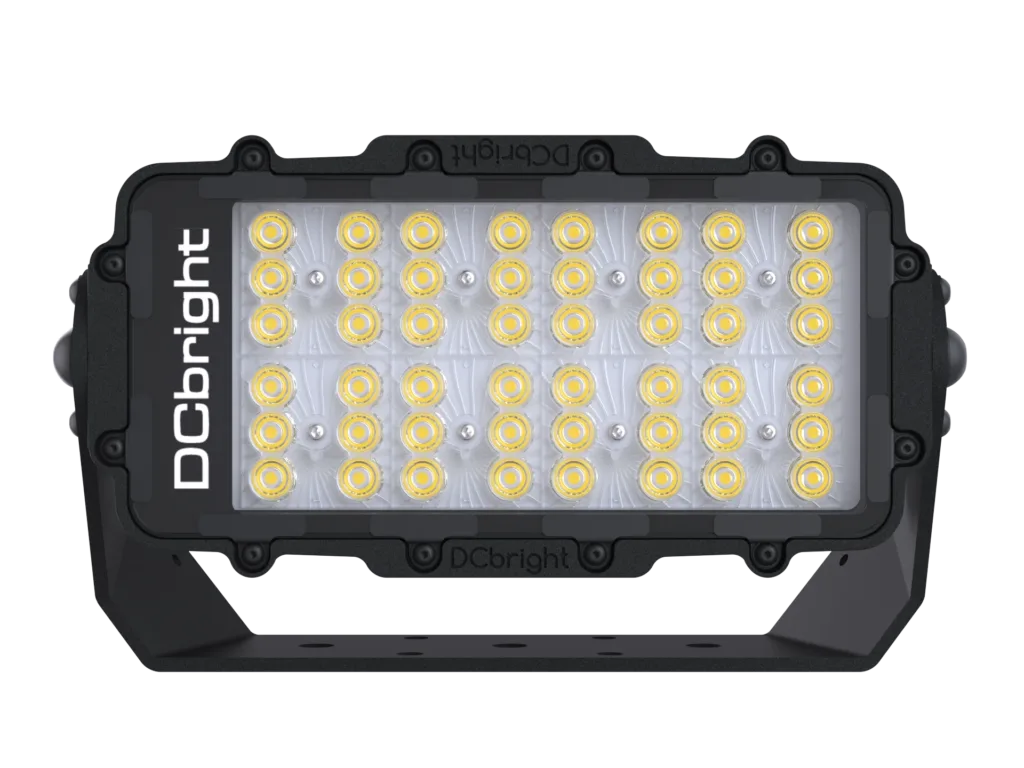

Compacte light-duty floodlight met maximale lumen per kilo.
150 tot 180 W · IP68 / IK08 · 3,1 kg

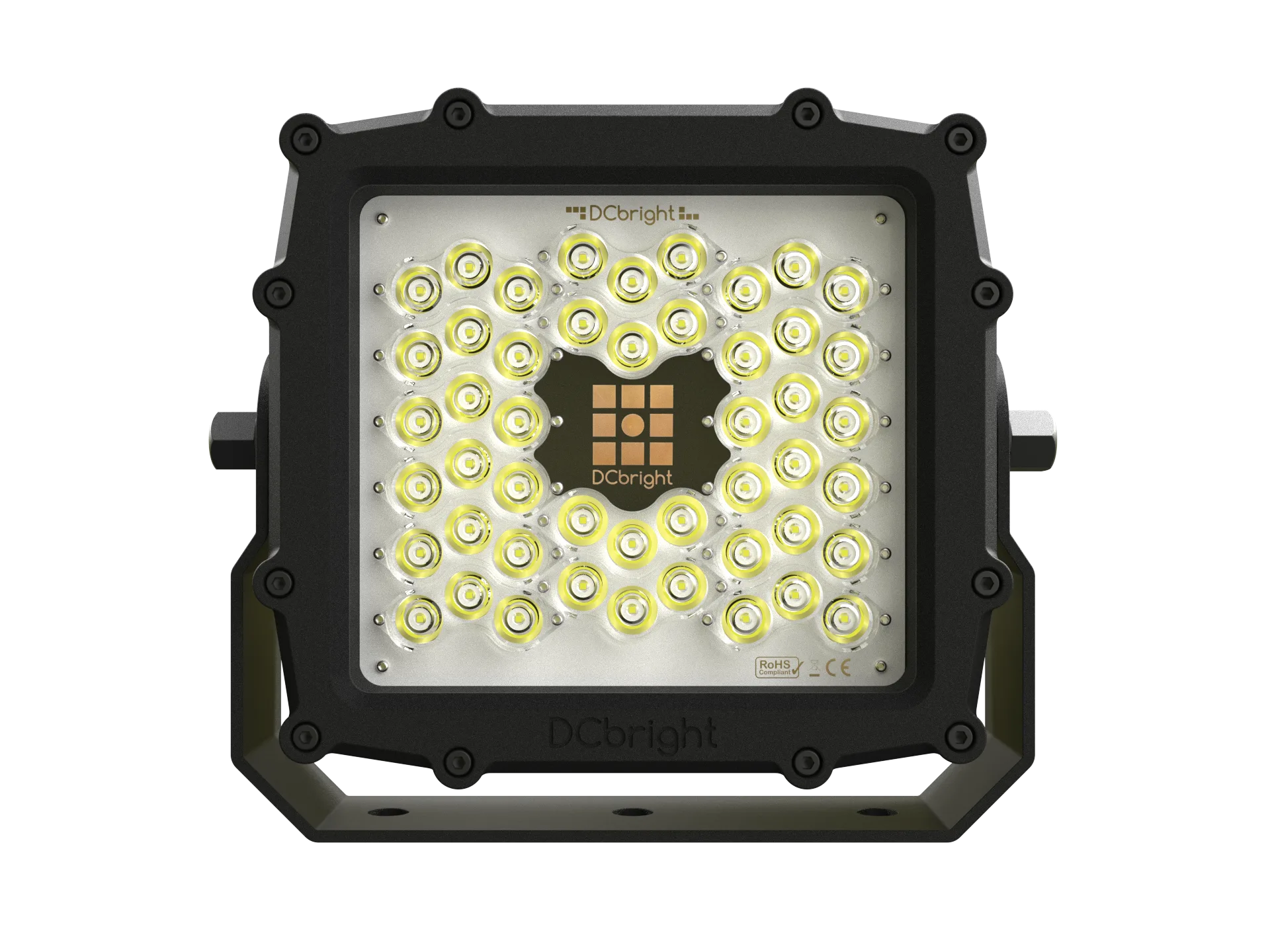

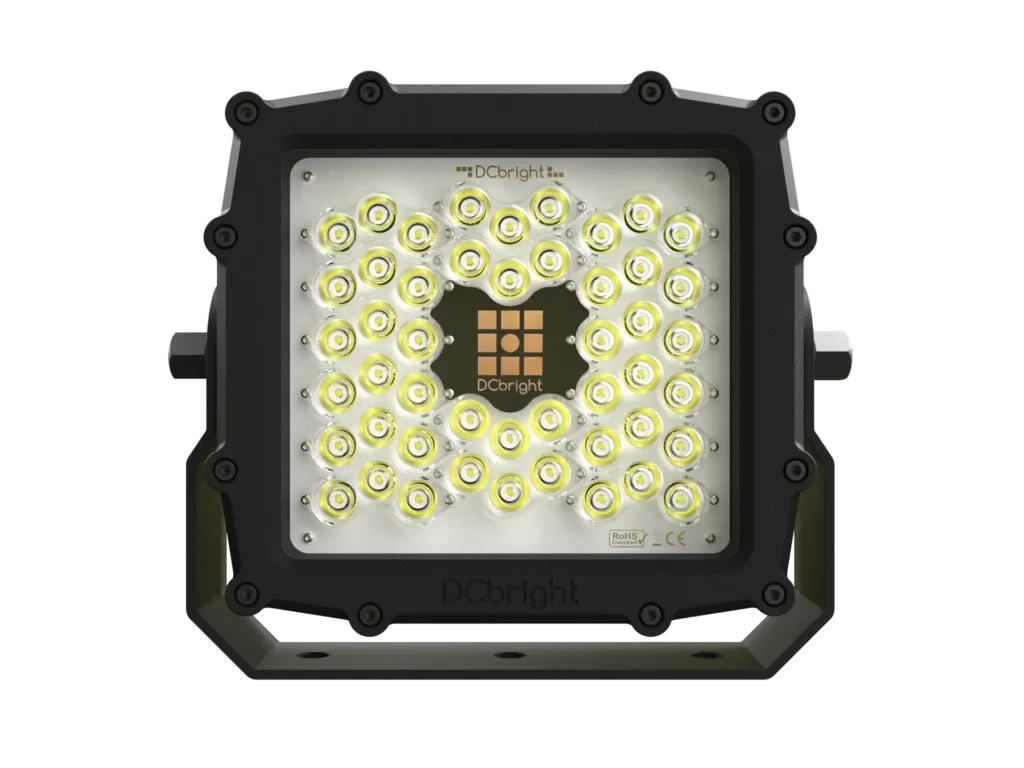

10 tot 25 meter, ruigste omstandigheden
Onverwoestbare floodlight met het uitgebreidste montageprogramma.
240 tot 320 W · IP69K / IK10 · 10,1 kg
10 tot 25 meter, beste efficiëntie
Efficiëntste in zijn klasse, met het laagste gewicht per lumen.
320 W · IP69K / IK10 · 9,2 kg

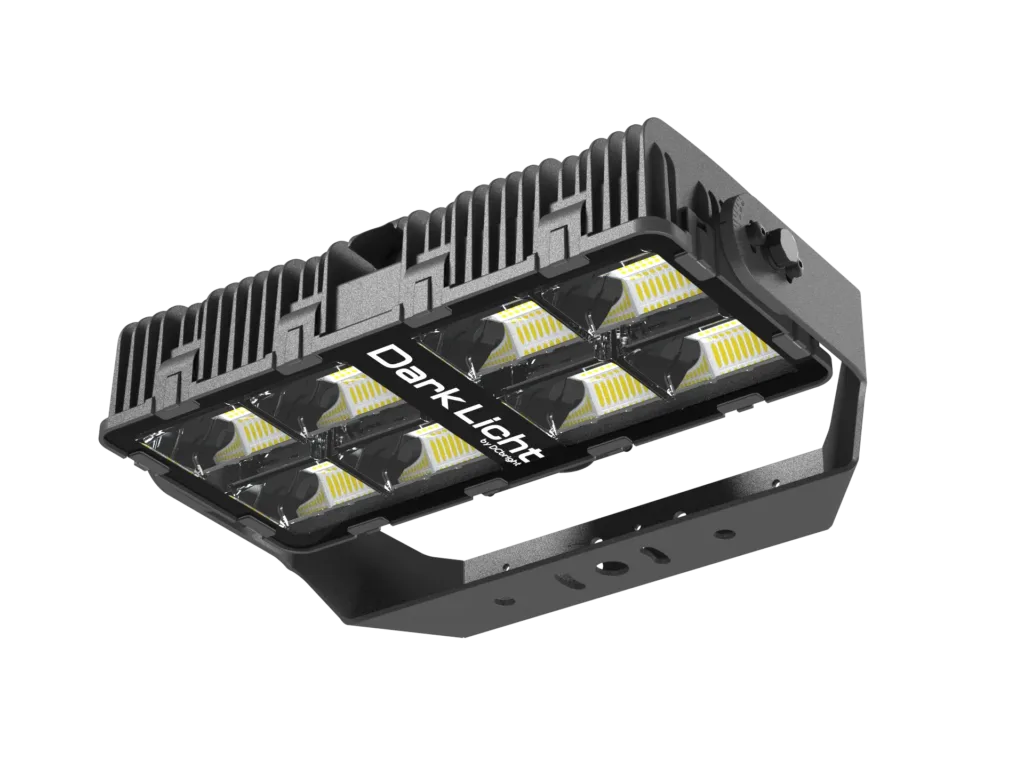

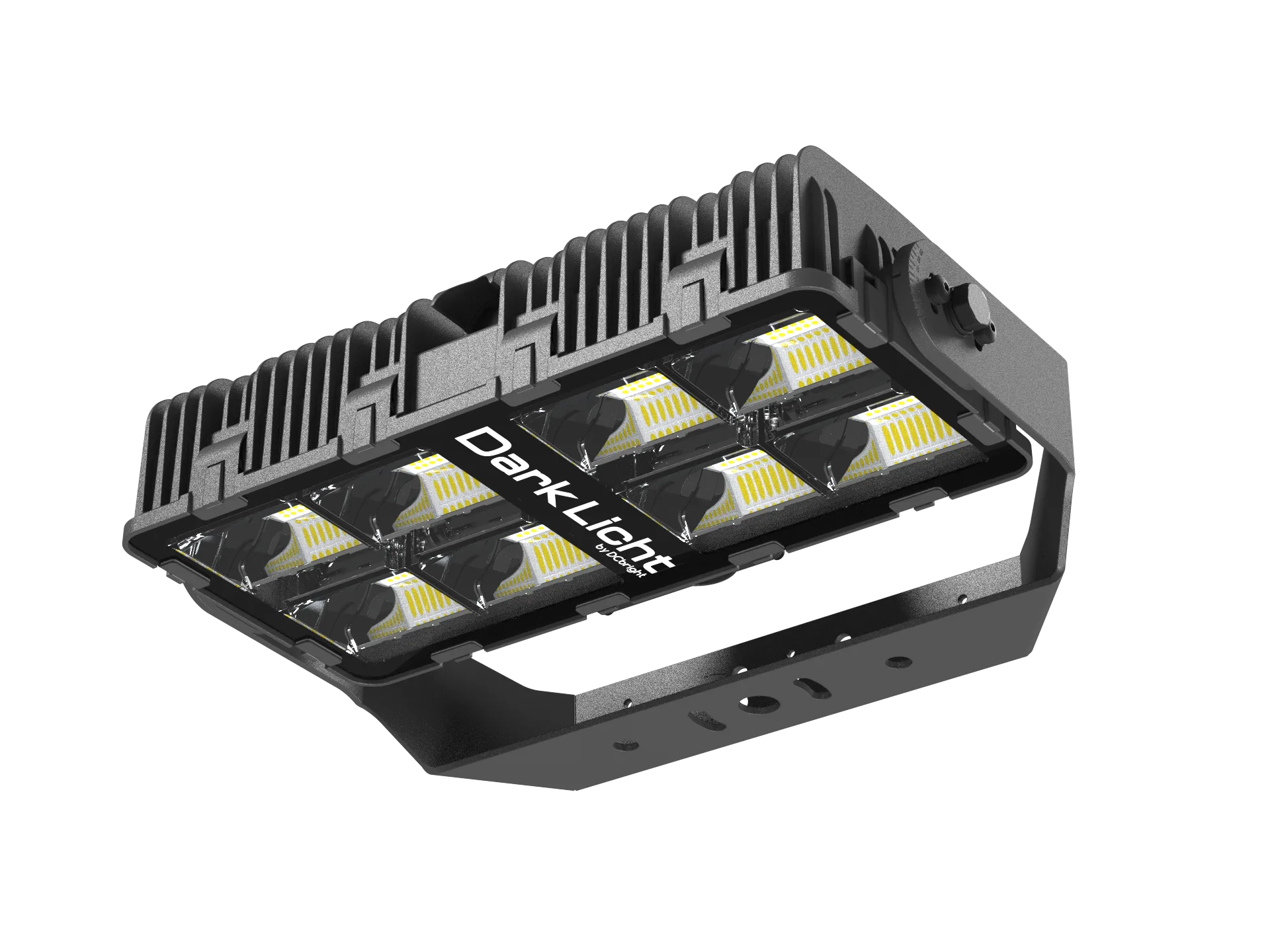

10 meter en hoger, verblindingsvrij

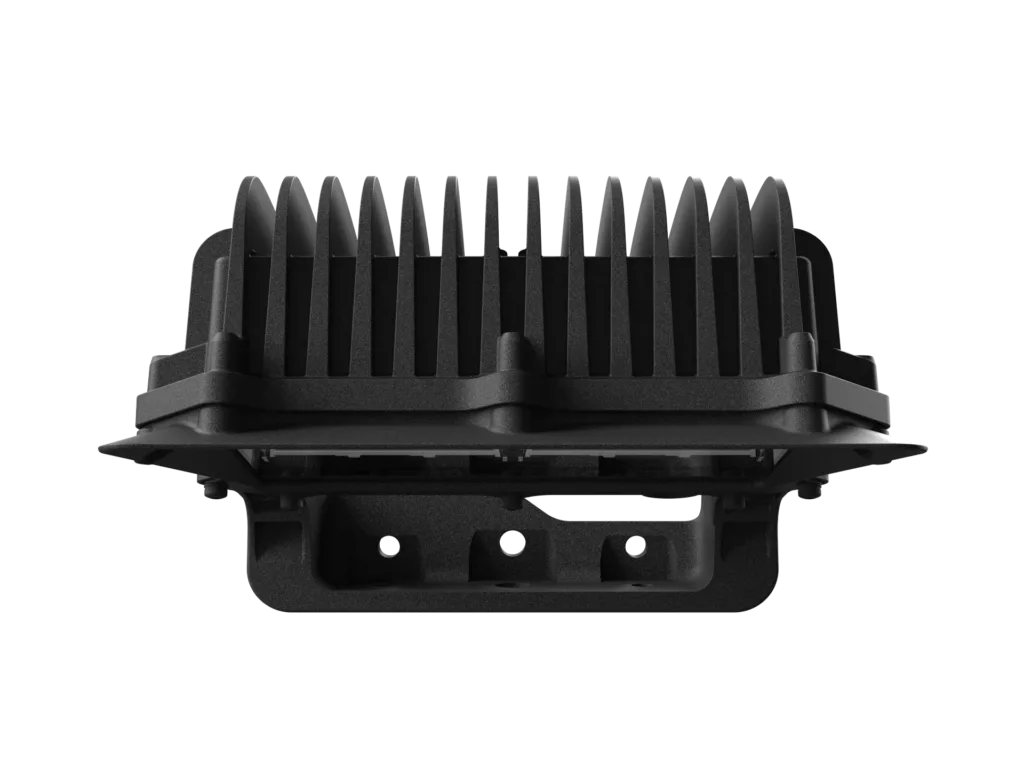

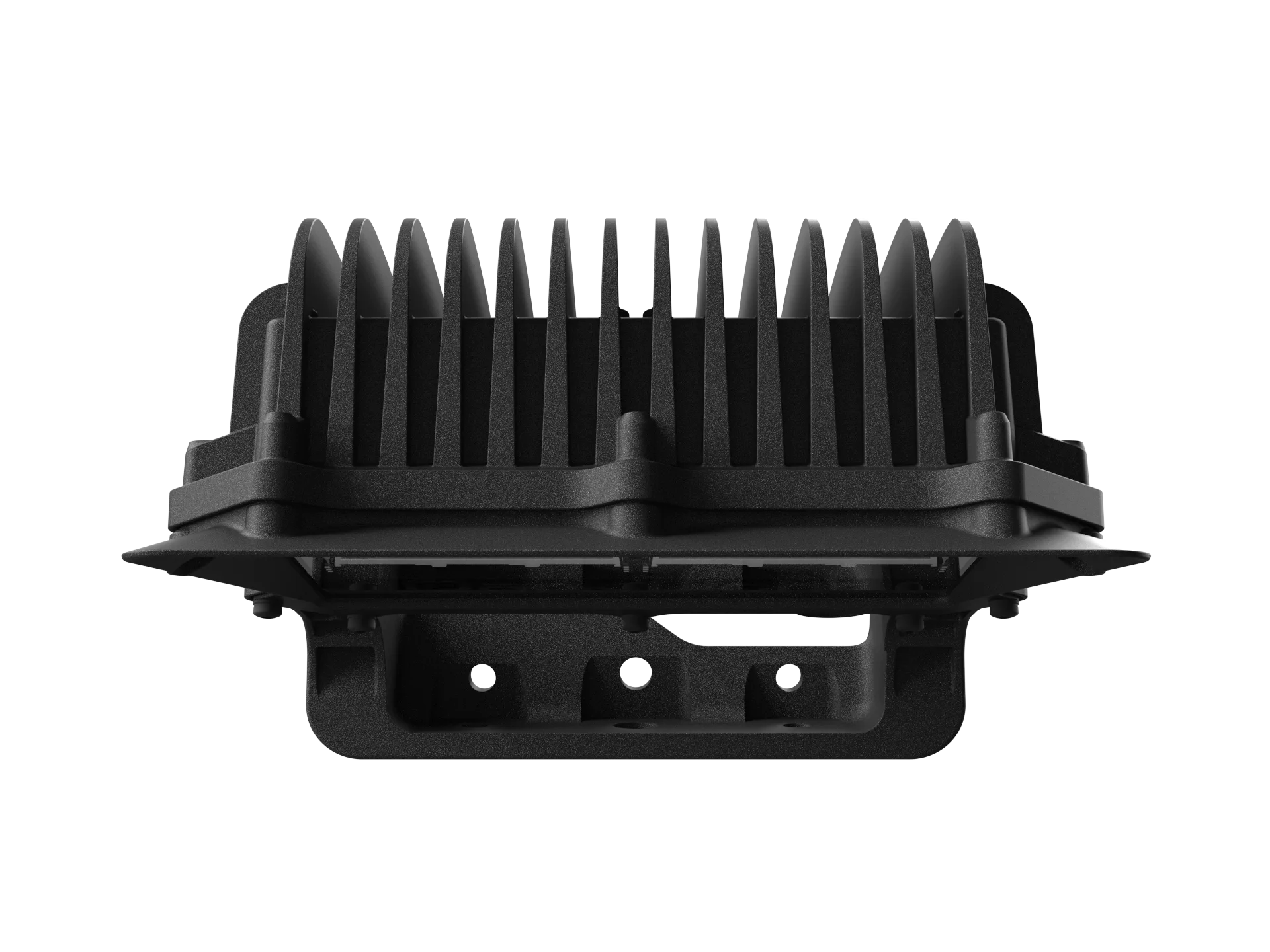

Verblindingsvrije terrein- en mastverlichting met vermogen.
150 tot 300 W · IP69K / IK08 · 3,6 tot 5,5 kg
Vanaf 15 meter, meerdere modules per punt

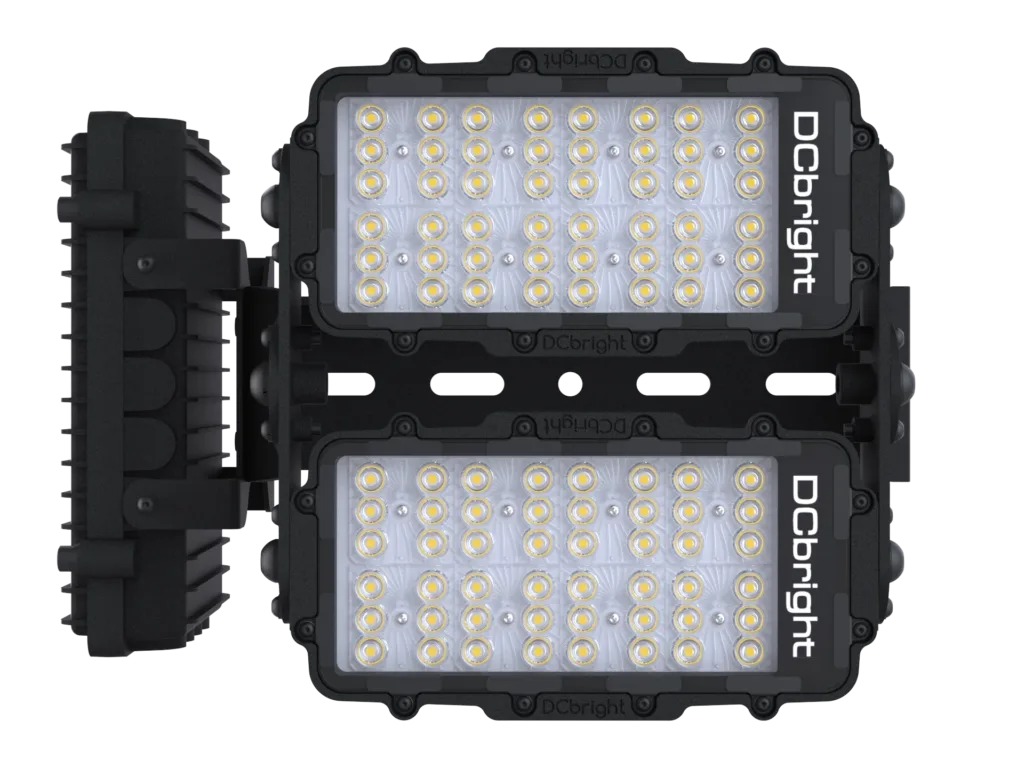

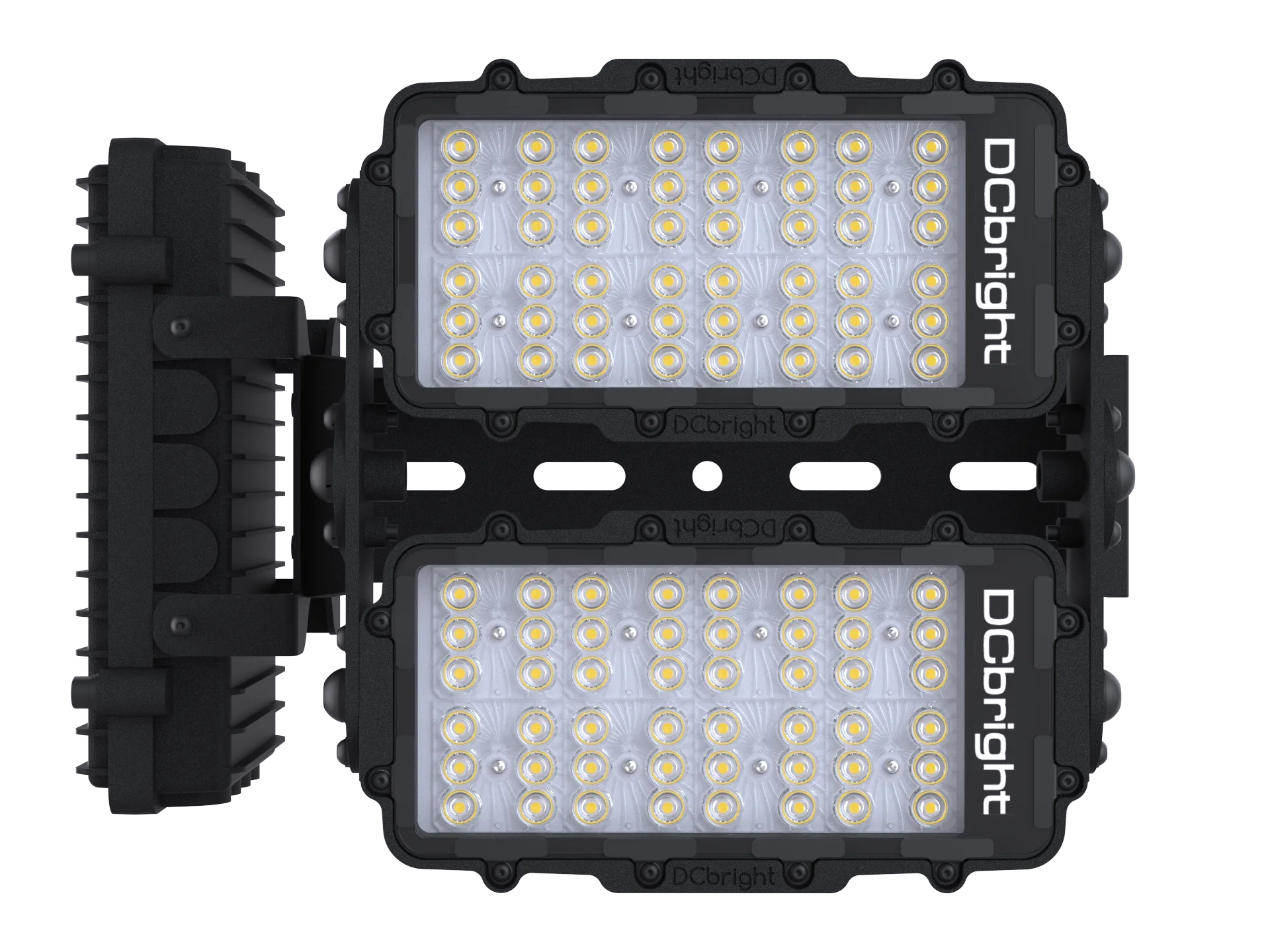

Multiconfiguratie: maximale lumen per kilogram per montagepunt.
270 tot 500 W · IP68 / IK08 · 9,9 tot 12,6 kg
Boven 25 meter, grootste afstanden

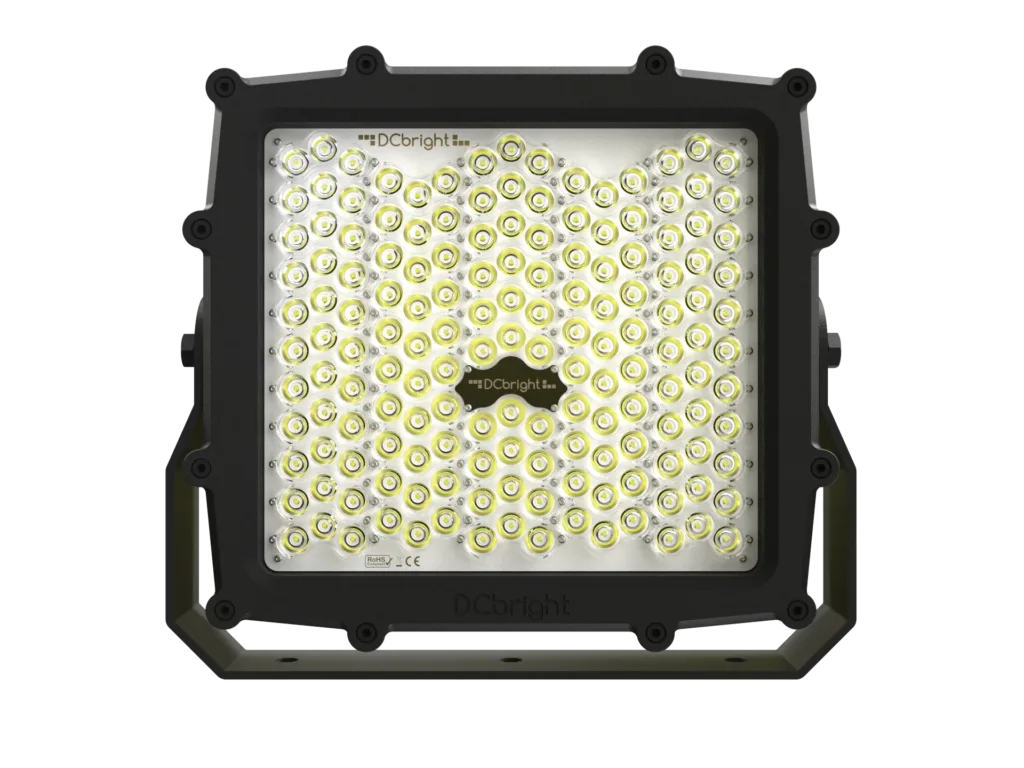

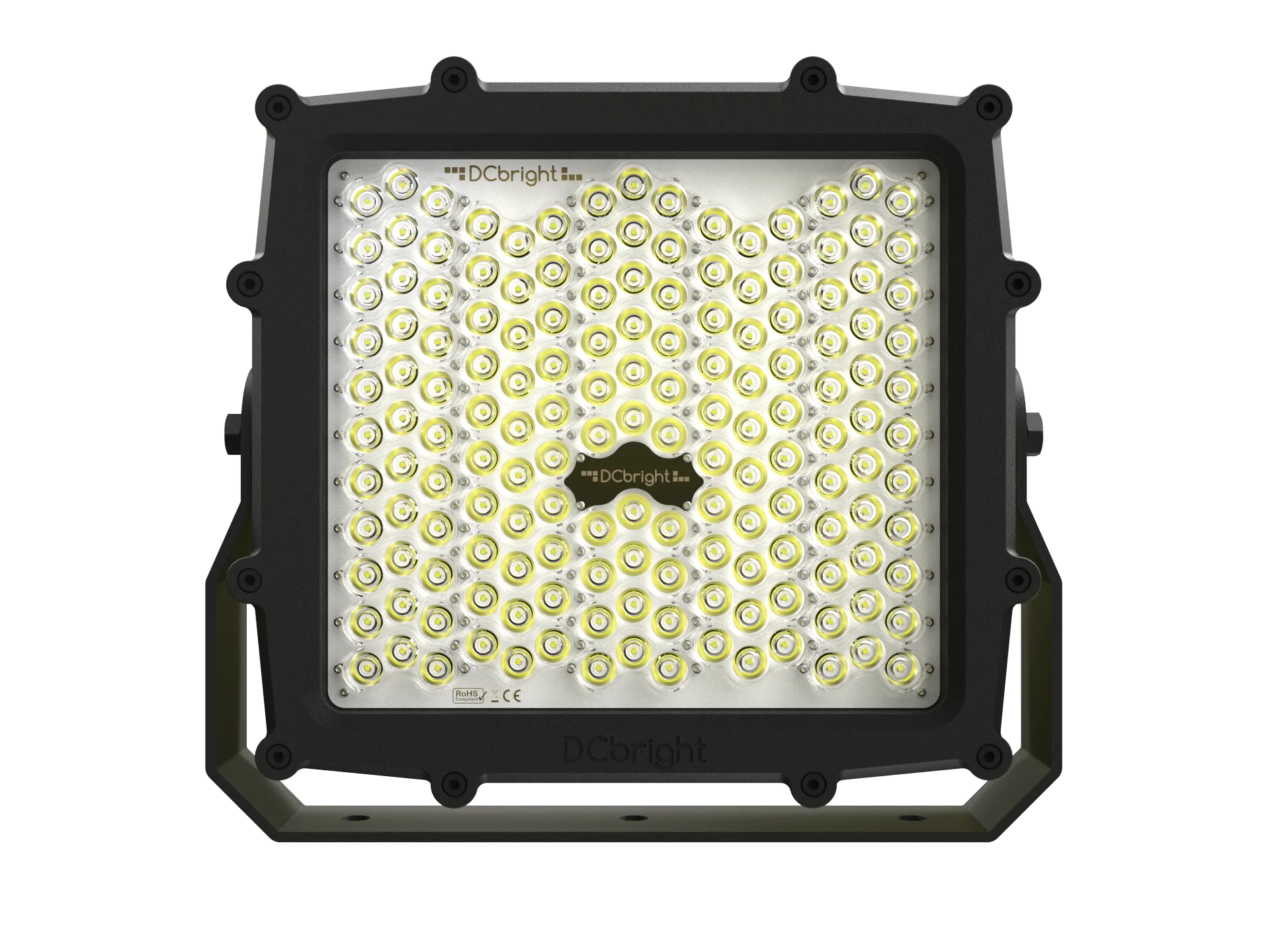

De krachtigste industriële floodlight uit één behuizing.
320 tot 800 W · IP69K / IK10 · 22,7 kg
Maximumwaarden per armatuur in de AC-uitvoering bij 6500K. De kolom lumen per kilo zegt vaak meer dan de lichtstroom zelf: op een giek, een mast of een kraanbrug bepaalt gewicht wat er mag hangen.
| Armatuur | Vermogen | Lichtstroom | lm/W | Gewicht | lm/kg | IP en IK |
|---|---|---|---|---|---|---|
| Marlin | 120 W | 18.000 lm | 150 | 5,5 kg | 3,3k | IP69K / IK10 |
| Snapper | 150 tot 180 W | 31.000 lm | 172 | 3,1 kg | 10k | IP68 / IK08 |
| Barracuda | 240 tot 320 W | 44.100 lm | 138 | 10,1 kg | 4,4k | IP69K / IK10 |
| Shark | 320 W | 50.000 lm | 156 | 9,2 kg | 5,4k | IP69K / IK10 |
| DarkLicht M | 150 tot 300 W | 51.300 lm | 171 | 3,6 tot 5,5 kg | 9,3k | IP69K / IK08 |
| Snapper HC | 270 tot 500 W | 83.000 lm | 166 | 9,9 tot 12,6 kg | 6,6k | IP68 / IK08 |
| Orca | 320 tot 800 W | 111.300 lm | 139 | 22,7 kg | 4,9k | IP69K / IK10 |
Alle armaturen zijn ook in 24 volt DC leverbaar voor boordnetten en mobiel materieel, met een iets lagere lichtstroom bij hetzelfde vermogen; de Shark daarnaast in 35 tot 60 volt voor grote elektrische kranen. De Snapper HC is een multiconfiguratie: het getal geldt voor de x3, drie lichtmodules op één montagepunt.
Behuizing en koelribben zijn één gietstuk in een aluminiumlegering met minder dan 0,08 procent koper. Geen geschroefde koelprofielen, geen naden die onder trilling gaan werken. De bouten zijn van 316 en verzegeld in de behuizing.
Marlin, Barracuda, Shark en Orca zijn getest op reiniging met hoge druk en stoom volgens DIN 40050-9, en het polycarbonaatfront is IK10. Snapper en Snapper HC staan op IP66, IP67 en IP68 met IK08; in roestvrijstaal is de Snapper IP69K.
Geïntegreerd voor een enkelvoudige montage, of remote in een aparte box wanneer de positie heet, slecht bereikbaar of trillingsgevoelig is. Bij de HT-uitvoeringen is remote verplicht: de driver hoort dan buiten de hete zone.
| Lenshoeken | 14° tot 90°, ook asymmetrisch |
| Lichtkleuren | 6500K tot 2700K, amber 2200K |
| Kantelbereik | 360°, twaalf standen · Snapper HC ± 180° |
| Levensduur | L90B05, 360.000 uur |
De Snapper en Barracuda zijn ook leverbaar in volledig 316L roestvrijstaal; van de Snapper, Barracuda en Orca bestaat een HT-versie tot +120 °C, en de Shark is er in Marine White. Zie extreme corrosie en hoge temperaturen.
Drie situaties waarin wij u naar een andere productgroep sturen, ook als u om een floodlight vroeg.
Op een cabine, een giek of een frame vlak boven het werk is een werklamp de juiste keuze: kleiner, lichter en met een bundel die op korte afstand niet overstraalt.
Bij woningen, verkeer of een vergunningsvoorwaarde tegen lichthinder houdt een full cut-off vlakstraler het licht binnen de zone. Een gekantelde floodlight doet dat niet.
Gaat het om een nieuwe lichtmast of een hele terreinopstelling, dan begint het bij de constructie en de lichtberekening, niet bij het armatuur.
Vier routes naar de toepassingspagina’s, waar de opstelling, het montageprogramma en de normonderbouwing staan.
Containerterminals combineren hoge masten, kranen en strenge lichthindereisen. De normonderbouwing per terminaltype staat op de infra- en terreinpagina.

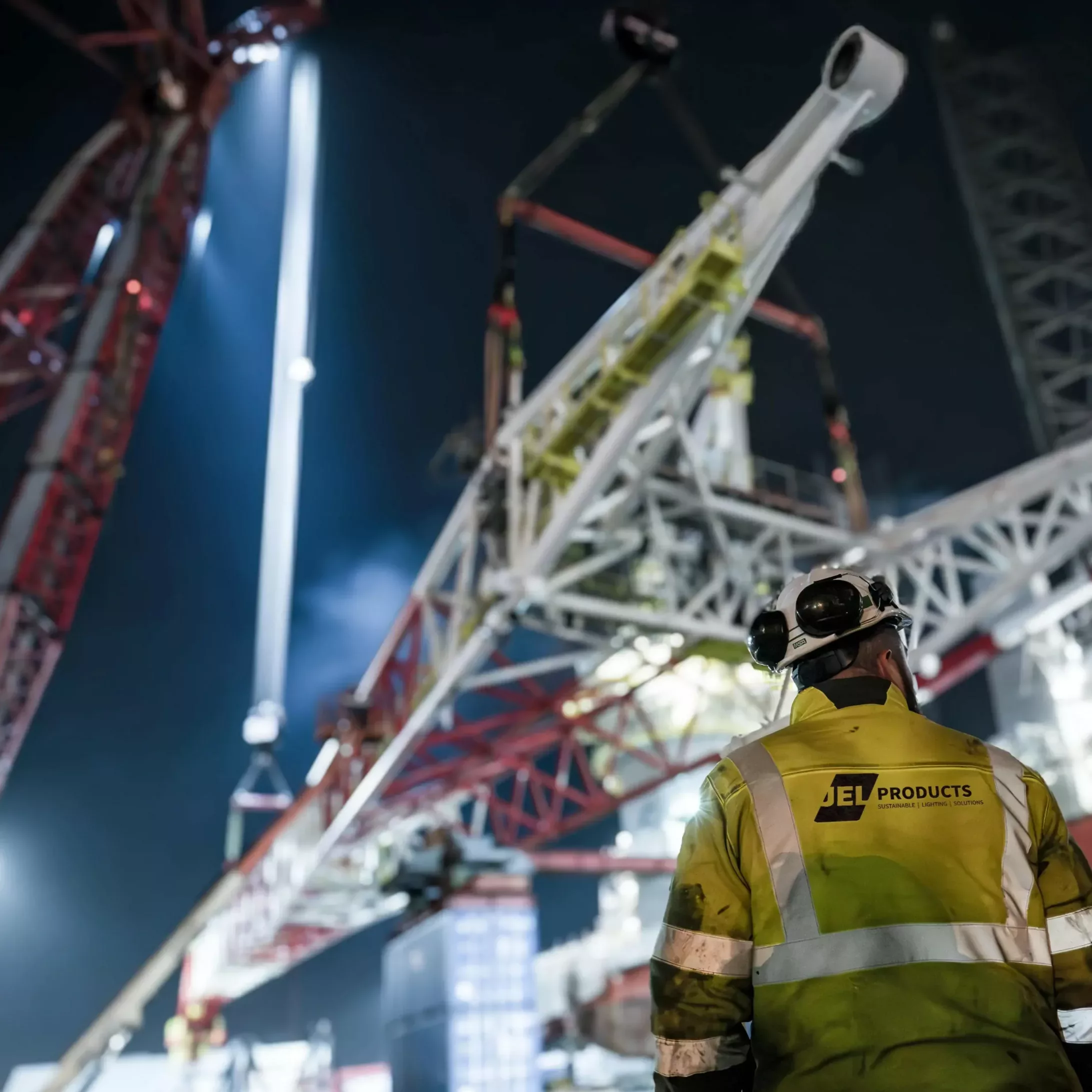

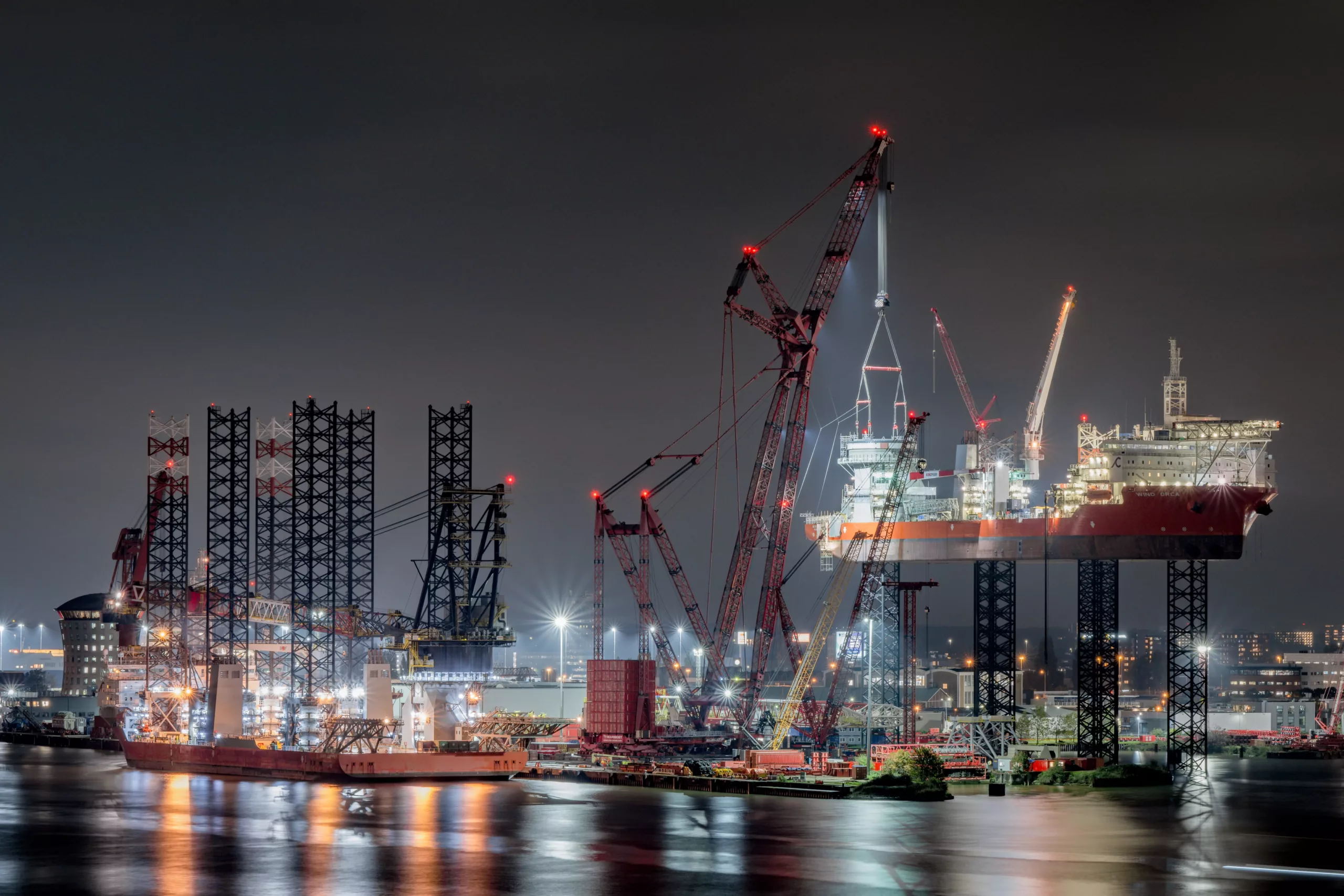

Op gieken en kraanbruggen bepalen gewicht en trillingen de keuze. Het montageprogramma, van Crane Light Stabilizer tot giekframe, staat op de kraanpagina.
Een terrein vraagt om een opstelling, niet om één armatuur: masthoogtes, bundelhoeken en een lichtberekening in lux op de vloer.
Bij ovens en smelterijen loopt de omgevingstemperatuur op tot +120 °C. Daarvoor zijn er de HT-uitvoeringen, met de driver buiten de hete zone.
Ja. Schijnwerper, verstraler en breedstraler zijn de Nederlandse namen voor hetzelfde armatuurtype: een lichtbron die op afstand van het werk een zone verlicht. Internationaal, en op deze site, heet dat een floodlight. Een werklamp is iets anders: die zit dicht op het werk en verlicht een punt.
Een werklamp geeft licht dicht op de machine of de handeling, meestal binnen enkele meters. Een floodlight staat verder weg en verlicht een zone of overbrugt afstand. In de praktijk is de grens de montagehoogte: boven een meter of vier is een floodlight bijna altijd de juiste keuze, daaronder een werklamp.
Meestal niet. Een bouwlamp is gemaakt voor tijdelijk gebruik op een bouwplaats: licht van gewicht, beperkt in slagvastheid en zelden getest op continu bedrijf, trillingen of hogedrukreiniging. Voor een terrein, kraan of installatie die er jaren hangt is een industriële floodlight met IP69K, IK10 en een gegoten behuizing de juiste keuze; voor verplaatsbaar gebruik is een werklamp of mobiele lichtmast passender.
Dat is niet in één getal te zeggen, omdat de montagehoogte, de bundelhoek en de reflectie van de omgeving even zwaar wegen. Een smalle bundel van 30.000 lumen kan op 30 meter meer bruikbaar licht op de vloer zetten dan een brede bundel van 80.000 lumen. Wij rekenen daarom de opstelling door en geven het resultaat in lux, niet in lumen.
De heavy-duty lijn kent 14° spot, 38°, 69° en de asymmetrische 14 × 46° flare; de Snapper-serie 15°, 30°, 60° en 90°, plus 20 × 50° en 20 × 85° asymmetrisch. Hoe hoger het armatuur hangt, hoe smaller de hoek. Bij een terreinopstelling combineren wij vaak twee hoeken in één opstelling.
Dat hangt af van de masthoogte en de eis rond lichthinder. Op high-mast-posities boven 25 meter is de Orca het uitgangspunt, op kranen de Barracuda of de Snapper HC, en waar strooilicht naar water of omgeving beperkt moet blijven de DarkLicht-lijn.
Op kranen is de Barracuda het uitgangspunt: het montageprogramma met rear mount, Crane Light Stabilizer en giekframe is daarop gebouwd, en de heavy-duty beugel vangt schokken tot 200 G. Voor maximaal licht per montagepunt op STS- en RMG-kranen is de Snapper HC het alternatief.
IP69K betekent dat het armatuur getest is op reiniging met hoge druk en stoom volgens DIN 40050-9. IK10 is de hoogste slagvastheidsklasse en gaat over impact: een grijper, een steen of een reinigingslans. In omgevingen met beide gebeurt de uitval bijna altijd op een van die twee, niet op de LED.
Op een vaste mast of gevel is gewicht zelden bezwaarlijk. Op een giek, een kraanbrug of een beweegbaar deel werkt het door op de constructie, het hijsvermogen en de trillingsbelasting van de bevestiging. Daarom staat in de tabel ook lumen per kilo: de Snapper haalt 10.000 lumen per kilo, de Orca 4.900.
Omdat op een giek, een kraanbrug of een mast het toelaatbare gewicht per montagepunt vaak eerder de grens is dan de lichtopbrengst. Twee armaturen met dezelfde lichtstroom kunnen kilo’s schelen; de kolom maakt dat verschil in één oogopslag zichtbaar.
Meestal wel, en gewicht per montagepunt is daarbij de bepalende waarde: een bestaande mast heeft een maximale kopbelasting en windvang. Met de kolom lumen per kilo ziet u direct welk armatuur binnen die grens het meeste licht levert. Wij rekenen de opstelling en de belasting mee in de lichtberekening.
Ja, alle floodlights zijn ook in DC leverbaar, 24 of 48 volt, met een iets lagere lichtstroom bij hetzelfde vermogen. Op mobiele havenkranen, schepen en zwaar materieel is dat vaak de enige beschikbare voeding.
Ja, per project stemmen wij de aansturing af: schakelen per groep, dimmen op vaste niveaus of aansturing vanuit een bestaand besturingssysteem. Voor terreinen met hindergevoelige buren is een nachtstand vaak de eenvoudigste manier om aan een vergunningsvoorwaarde te voldoen.
De opgegeven 360.000 uur is een L90B05-waarde bij +50 °C omgevingstemperatuur: op dat moment levert ten minste 95 procent van de armaturen nog 90 procent van de oorspronkelijke lichtstroom. Dat is een strengere maat dan de gangbare L80B10 en zegt meer over wat u na tien jaar echt overhoudt.
Ja, standaardarmaturen kunt u vrijblijvend testen op uw eigen positie. Dat is bij twijfel over bundelhoek of montagepositie de snelste manier om zekerheid te krijgen. Voor maatwerkuitvoeringen geldt dat niet.
Standaard vijf jaar op alle armaturen, bij zwaar industrieel gebruik. Op de 316L roestvrijstalen uitvoeringen geldt twintig jaar op de behuizing en vijf jaar op de overige onderdelen. Voor projecten zijn verlengde afspraken mogelijk.
Geef de afmetingen van het terrein of de zone, de montagehoogte en de beschikbare posities. Wij rekenen de opstelling door in een simulatieprogramma, conform de NSVV-gedragscode, en leveren aantal armaturen, positionering en de verwachte lux op de vloer. Dat kost u niets.
