Alle lumen op het terrein, nul erboven: tot 307.800 lumen uit één armatuur bij 171 lm/W, met een instelbare cut-off van 63 tot 75 graden.
Een gewone schijnwerper werkt met lenzen en verliest daardoor altijd een deel van zijn licht aan verblinding en strooilicht. De DarkLicht gebruikt een geoctrooieerde parabolische reflector die het licht op het te verlichten vlak legt en er niet naast. Dat scheelt niet alleen klachten van omwonenden: wat niet weglekt hoeft u ook niet op te wekken, dus u heeft minder masten en minder watt nodig voor hetzelfde lichtniveau.
Reactie binnen 1 werkdag door een engineer. Gratis lichtberekening met hindertoets.
Titanium Black, met beugel in 316L roestvast staal.
de Three, 1.800 W, 171 lm/W
boven de ingestelde cut-off
op locatie instelbaar
zes uitvoeringen, drie maten
IP66 en IP67, IK07 met glasfront
tot 10 jaar met onderhoudscontract
Dit armatuur is op zijn best waar veel licht op het terrein moet komen en er niets naast mag vallen, omdat een vergunning, een richtlijn of de buurt dat afdwingt.
Speelt lichthinder geen rol, dan betaalt u voor lichtsturing die u niet nodig heeft. Dat zeggen wij liever vooraf.
One, Two en Three delen dezelfde reflectortechniek, dezelfde 171 lm/W en dezelfde instelbare cut-off; alleen de 320 W-uitvoering zit op 160 lm/W. Wat verder verschilt is het aantal reflectormodules, en daarmee het vermogen, de lengte en het gewicht.

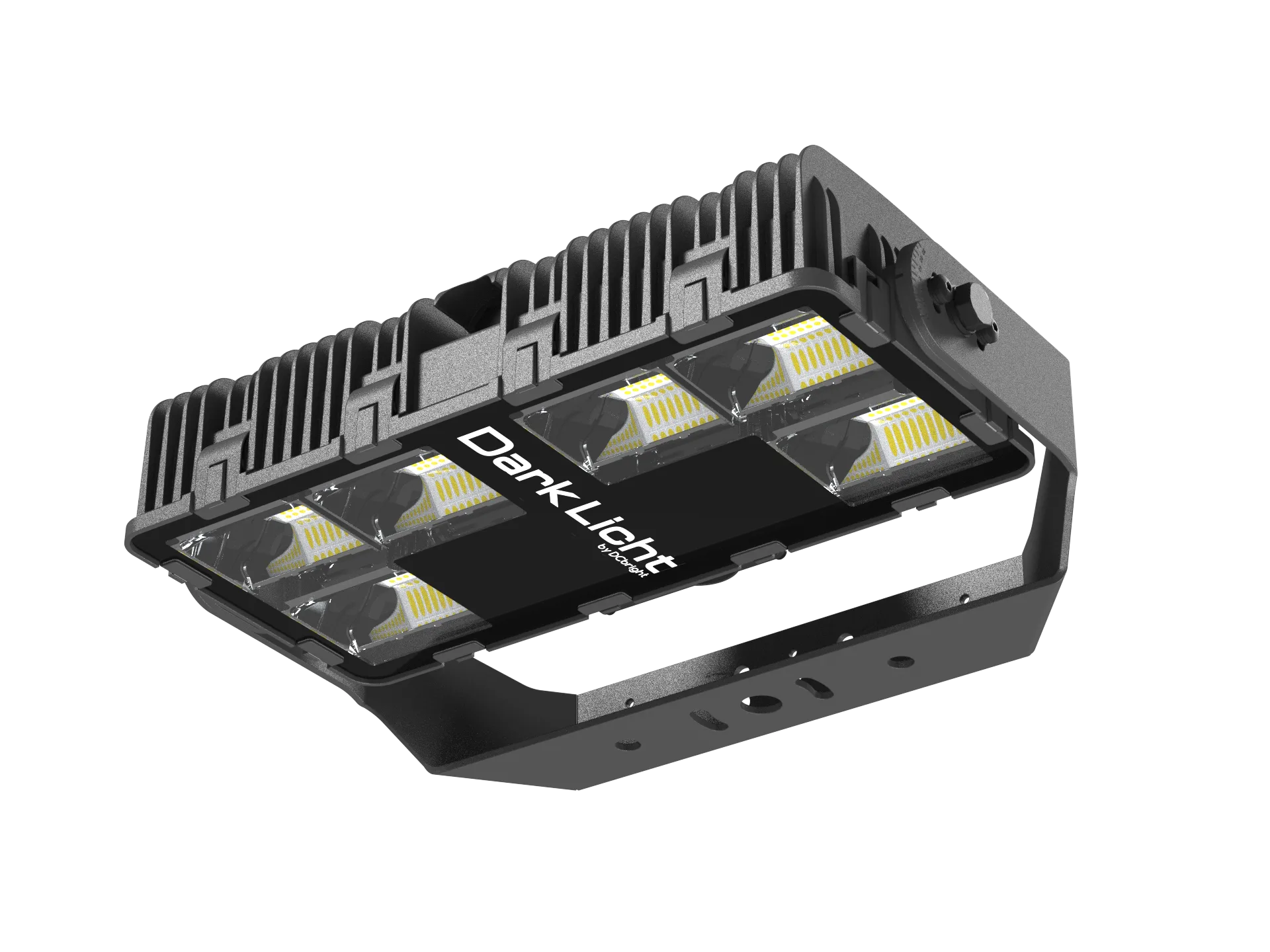

De instapuitvoering met interne driver, voor middelgrote terreinen, bouwplaatsen en sportvelden. De enige uitvoering op 160 lm/W.
DARK01-50K · intern BLD320 · 14,9 kg
Dezelfde behuizing met een hoger vermogen. Interne driver, dus één kabel naar het armatuur en geen aparte driverbox aan de mast.
DARK02-50K · intern TLD400 · 15,0 kg
Driver extern in een DRB-box: lichter aan de mast dan de 400 W en aan de voet van de mast te vervangen. Met driverbox erbij circa 23 kg voor de mastberekening.
DARK03-50K · TLD600 · 14,0 kg
De maat die op de meeste terminals hangt: genoeg lichtstroom om de mastafstand op te rekken, en nog te tillen bij onderhoud.
DARK04-50K · 24,8 kg
Zelfde behuizing en gewicht als de 800 W, met de helft meer lichtstroom. Voor haventerminals en grote sportaccommodaties vanaf hoge masten.
DARK05-50K · 24,8 kg
Eén Three vervangt meerdere klassieke schijnwerpers, zonder één lumen strooilicht. Let op de draagkracht: 35 kg plus windbelasting.
DL3-1800 · 35,0 kg
Bij DFDS in Vlaardingen leverde de overstap naar DarkLicht 53 procent minder energieverbruik op, terwijl de terminal beter verlicht was dan daarvoor. Op de luchtfoto is te zien wat de reflector doet: het terrein is fel, en de rand is scherp. Bij P&O Ferries in Europoort ging het verbruik met ongeveer 66 procent omlaag, met dertig nieuwe mastconstructies, in twee weken tijd op een terminal die gewoon doordraaide.
Ook BUSS Terminal Eemshaven, RKAV Volendam en de bouwplaats van HSB in Hilversum werken met DarkLicht.
Zie de projecten, de fotogalerij en lichtadvies en lichtberekening.
minder energieverbruik
minder verbruik, 30 mastconstructies

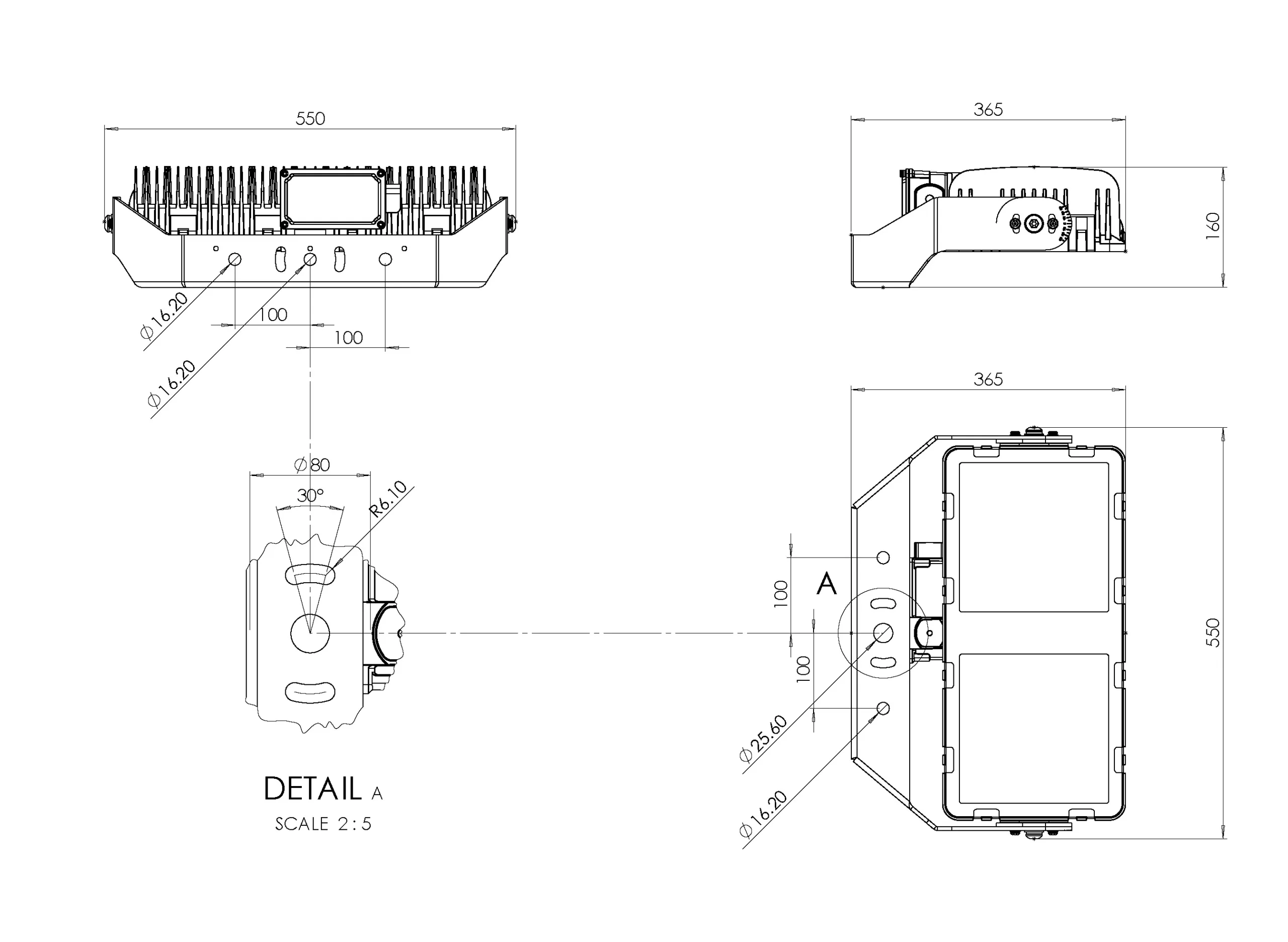

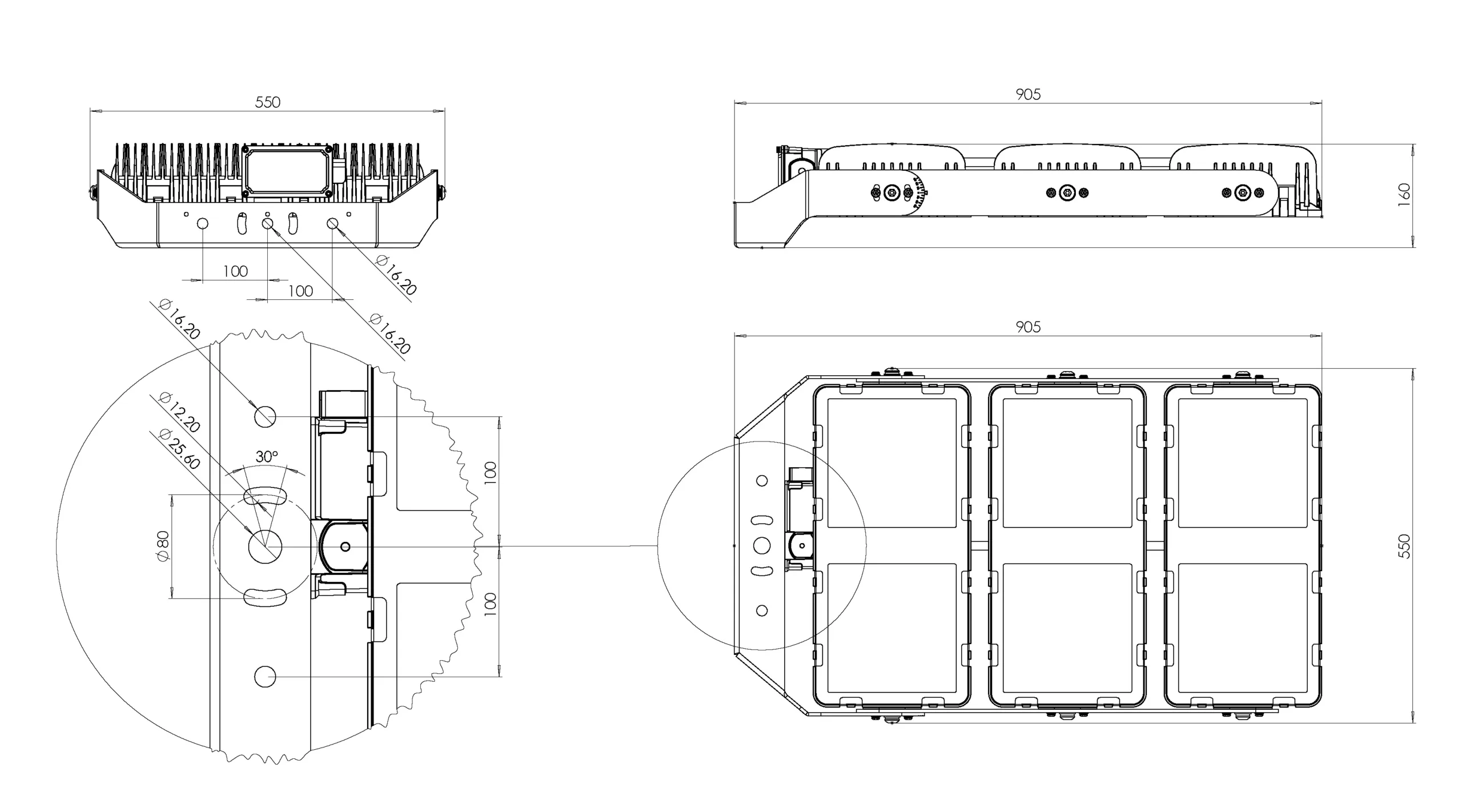

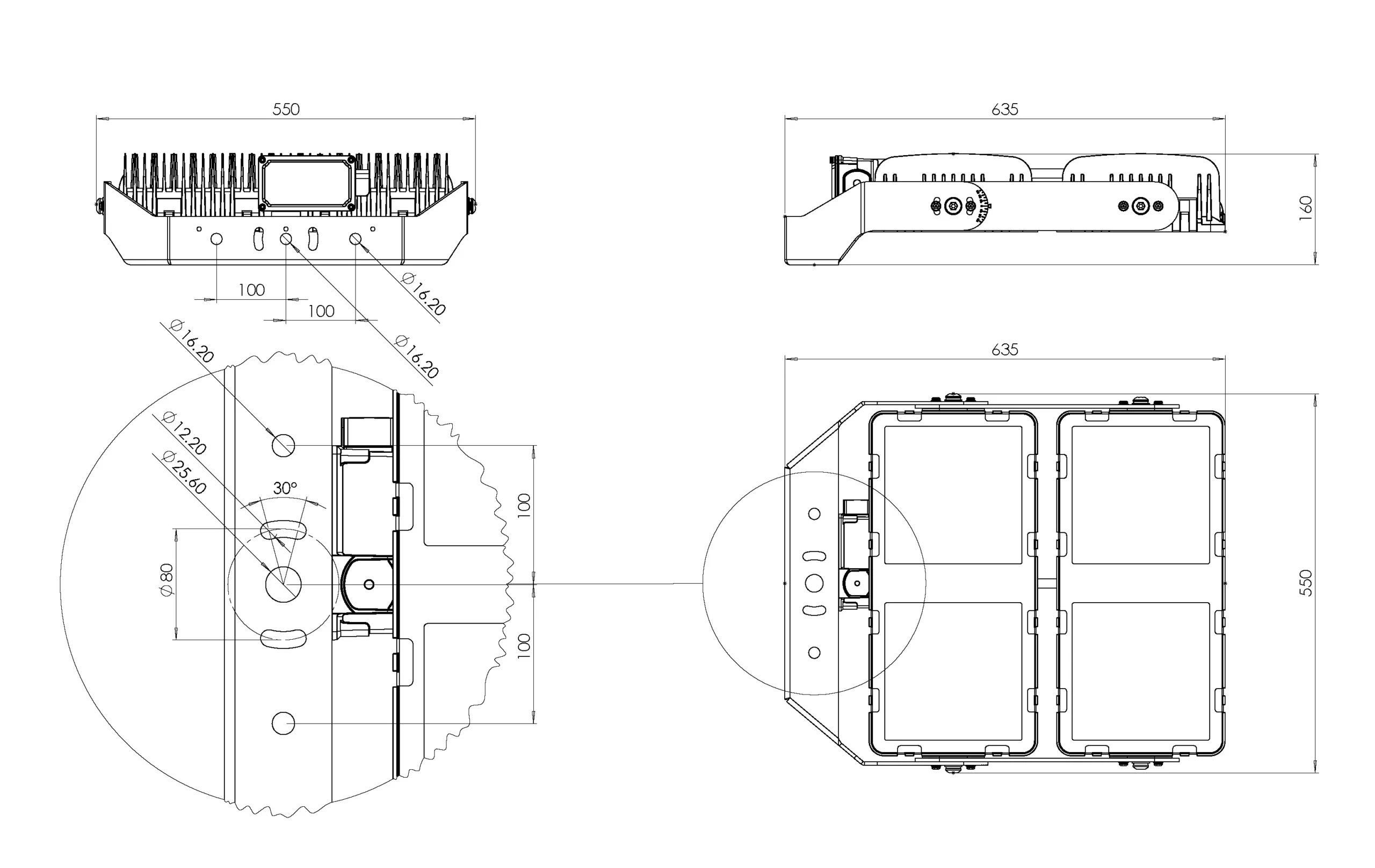

Kies een uitvoering en de specificatielijst, het beeld en de maattekening veranderen mee. Eén rij van zes, geen geneste tabbladen.
Uitvoering
Bestelcode DARK01-50K · ook in 40K, 30K, 22K, BIC en PDL
Interne driver, voor middelgrote terreinen.
| Lichtstroom | 51.200 lm |
| Opgenomen vermogen | 320 W |
| Efficiëntie | 160 lm/W |
| Cut-off | 63°, 66°, 69°, 72°, 75° cut-off |
| Gemeten bundelhoek | 132° bundel, 138° veld, afschermstand |
| Lichtkleuren | 1700K t/m 5700K, standaard 4000K |
| Kleurschakelbaar | 4000K, 2200K en 1700K, tijdens bedrijf schakelbaar |
| CRI (Ra) | > 70, optioneel 80 of 90 |
| Kleurconsistentie | < 3-step MacAdam |
| Behuizing | gegoten aluminium, < 0,08 % koper |
| Oppervlaktebehandeling | conversielaag + 2-laags titanium e-coating |
| Beugel | hoog treksterk 316L, −20° tot +20° |
| Front | slagvast glas; armatuur geclassificeerd op IK07 |
| Kleur | Titanium Black, Titanium Grey of Neutral White |
| Afmetingen | 365 × 550 × 160 mm |
| Gewicht | 14,9 kg |
| Levertijd | Standaard binnen een week, maatwerk in overleg |
| Accessoires | torenkraanframe |
| Spanningsbereik | 180 tot 528 VAC |
| Artikelvarianten | ook in 40K, 30K, 22K, BIC en PDL |
| Stroomopname | ca. 0,8 A bij 380 V, 1,5 A bij 220 V |
| Driver | intern BLD320 |
| Driver (type) | BLD320 (320 W) |
| Levensduur driver | ≥ 100.000 uur bij Tc 75 °C; ≥ 130.000 uur bij Tc 50 °C |
| MTBF driver | ≥ 280.000 uur bij Tc 75 °C (MIL-HDBK-217F) |
| Inschakelstroom | 31,2 A piek, T50 1,3 ms bij 220 V |
| Armaturen per automaat | B16: 2 · C16: 4 · C25: 7 · D16: 8 |
| Overspanning | 6 kV lijn-lijn, 10 kV lijn-aarde (IEC 61000-4-5) |
| Dimmen | 0–10 V, PWM en DALI-2 of via NFC |
| Arbeidsfactor / THD | > 0,95 bij 60-100 % belasting; THD < 15 % |
| IP en IK | IP66 en IP67 / IK07 |
| Bedrijfstemperatuur | −45 tot +50 °C |
| Levensduur leds | TM-21 L90B05 > 103.500 uur |
| Corrosieklasse | C5 Industrial en Maritime (ISO 9223) |
| Garantie | 5 jaar, met onderhoudscontract tot 10 jaar |
| Certificering | CE, IEC 60598, EN 55015, EN 61547, EMC |
| HS-code | 9405500090 |
De instapuitvoering van de grote DarkLicht-reeks, met interne driver. Voor middelgrote terreinen, bouwplaatsen en sportvelden. Dit is de enige uitvoering die op 160 lm/W zit; alle andere modellen halen 171 lm/W.
Uitvoering
Bestelcode DARK02-50K · ook in 40K, 30K, 22K en BIC
Interne driver, voor middelgrote terreinen.
| Lichtstroom | 68.400 lm |
| Opgenomen vermogen | 400 W |
| Efficiëntie | 171 lm/W |
| Cut-off | 63°, 66°, 69°, 72°, 75° cut-off |
| Gemeten bundelhoek | 132° bundel, 138° veld, afschermstand |
| Lichtkleuren | 1700K t/m 5700K, standaard 4000K |
| Kleurschakelbaar | 4000K, 2200K en 1700K, tijdens bedrijf schakelbaar |
| CRI (Ra) | > 70, optioneel 80 of 90 |
| Kleurconsistentie | < 3-step MacAdam |
| Behuizing | gegoten aluminium, < 0,08 % koper |
| Oppervlaktebehandeling | conversielaag + 2-laags titanium e-coating |
| Beugel | hoog treksterk 316L, −20° tot +20° |
| Front | slagvast glas; armatuur geclassificeerd op IK07 |
| Kleur | Titanium Black, Titanium Grey of Neutral White |
| Afmetingen | 365 × 550 × 160 mm |
| Gewicht | 15,0 kg |
| Accessoires | torenkraanframe |
| Spanningsbereik | 180 tot 528 VAC |
| Artikelvarianten | ook in 40K, 30K, 22K en BIC |
| Stroomopname | ca. 1,1 A bij 380 V, 1,8 A bij 220 V |
| Driver | intern TLD400 |
| Driver (type) | TLD400 (400 W) |
| Levensduur driver | ≥ 100.000 uur bij Tc 75 °C; ≥ 130.000 uur bij Tc 50 °C |
| MTBF driver | ≥ 280.000 uur bij Tc 75 °C (MIL-HDBK-217F) |
| Inschakelstroom | 64 A piek, T50 400 µs bij 220 V |
| Armaturen per automaat | B16: 4 · C16: 5 · C25: 8 · D16: 6 |
| Overspanning | 6 kV lijn-lijn, 10 kV lijn-aarde (IEC 61000-4-5) |
| Dimmen | 0–10 V, PWM en DALI-2 of via NFC |
| Arbeidsfactor / THD | > 0,9 bij 60-100 % belasting; THD < 15 % |
| IP en IK | IP66 en IP67 / IK07 |
| Bedrijfstemperatuur | −45 tot +50 °C |
| Levensduur leds | TM-21 L90B05 > 103.500 uur |
| Corrosieklasse | C5 Industrial en Maritime (ISO 9223) |
| Garantie | 5 jaar, met onderhoudscontract tot 10 jaar |
| Certificering | CE, IEC 60598, EN 55015, EN 61547, EMC |
| HS-code | 9405500090 |
Dezelfde behuizing als de 320 W met een hoger vermogen. Interne driver, dus één kabel naar het armatuur en geen aparte driverbox aan de mast.
Uitvoering
Bestelcode DARK03-50K · ook in 40K, 30K, 22K en BIC
Externe driver, ook als 24 volt DC.
| Lichtstroom | 102.600 lm |
| Opgenomen vermogen | 600 W |
| Efficiëntie | 171 lm/W |
| Cut-off | 63°, 66°, 69°, 72°, 75° cut-off |
| Gemeten bundelhoek | 132° bundel, 138° veld, afschermstand |
| Lichtkleuren | 1700K t/m 5700K, standaard 4000K |
| Kleurschakelbaar | 4000K, 2200K en 1700K, tijdens bedrijf schakelbaar |
| CRI (Ra) | > 70, optioneel 80 of 90 |
| Kleurconsistentie | < 3-step MacAdam |
| Behuizing | gegoten aluminium, < 0,08 % koper |
| Oppervlaktebehandeling | conversielaag + 2-laags titanium e-coating |
| Beugel | hoog treksterk 316L, −20° tot +20° |
| Front | slagvast glas; armatuur geclassificeerd op IK07 |
| Kleur | Titanium Black, Titanium Grey of Neutral White |
| Afmetingen | 365 × 550 × 160 mm |
| Gewicht | 14,0 kg |
| Accessoires | torenkraanframe |
| Spanningsbereik | 180 tot 528 VAC |
| Artikelvarianten | ook in 40K, 30K, 22K en BIC |
| Stroomopname | ca. 1,6 A bij 380 V, 2,7 A bij 220 V |
| Driver | extern TLD600, in DRB-driverbox |
| Driver (type) | TLD600 (600 W) |
| Levensduur driver | ≥ 100.000 uur bij Tc 75 °C; ≥ 130.000 uur bij Tc 50 °C |
| MTBF driver | ≥ 320.000 uur bij Tc 75 °C (MIL-HDBK-217F) |
| Inschakelstroom | 5,4 A piek, T50 8 ms bij 220 V |
| Armaturen per automaat | B16: 3 · C16: 3 · C25: 5 · D16: 4 |
| Overspanning | 6 kV lijn-lijn, 10 kV lijn-aarde (IEC 61000-4-5) |
| Dimmen | 0–10 V, PWM en DALI-2 of via NFC |
| Arbeidsfactor / THD | > 0,9 bij 60-100 % belasting; THD < 15 % |
| IP en IK | IP66 en IP67 / IK07 |
| Bedrijfstemperatuur | −45 tot +50 °C |
| Levensduur leds | TM-21 L90B05 > 103.500 uur |
| Corrosieklasse | C5 Industrial en Maritime (ISO 9223) |
| Garantie | 5 jaar, met onderhoudscontract tot 10 jaar |
| Certificering | CE, IEC 60598, EN 55015, EN 61547, EMC |
| HS-code | 9405500090 |
Vanaf dit vermogen zit de driver extern in een DRB-box. Het armatuur wordt daardoor lichter dan de 400 W-uitvoering, ondanks het hogere vermogen, en de driver is aan de voet van de mast te vervangen. Ook leverbaar als 24 volt gelijkspanning.
Uitvoering
Bestelcode DARK04-50K · ook in 40K, 30K, 22K en BIC
Het werkpaard voor grote terreinen.
| Lichtstroom | 136.800 lm |
| Opgenomen vermogen | 800 W |
| Efficiëntie | 171 lm/W |
| Cut-off | 63°, 66°, 69°, 72°, 75° cut-off |
| Gemeten bundelhoek | 132° bundel, 138° veld, afschermstand |
| Lichtkleuren | 1700K t/m 5700K, standaard 4000K |
| Kleurschakelbaar | 4000K, 2200K en 1700K, tijdens bedrijf schakelbaar |
| CRI (Ra) | > 70, optioneel 80 of 90 |
| Kleurconsistentie | < 3-step MacAdam |
| Behuizing | gegoten aluminium, < 0,08 % koper |
| Oppervlaktebehandeling | conversielaag + 2-laags titanium e-coating |
| Beugel | hoog treksterk 316L, −20° tot +20° |
| Front | slagvast glas; armatuur geclassificeerd op IK07 |
| Kleur | Titanium Black, Titanium Grey of Neutral White |
| Afmetingen | 635 × 550 × 160 mm |
| Gewicht | 24,8 kg |
| Accessoires | geen |
| Spanningsbereik | 180 tot 528 VAC |
| Artikelvarianten | ook in 40K, 30K, 22K en BIC |
| Stroomopname | ca. 2,2 A bij 380 V, 3,7 A bij 220 V |
| Driver | extern TLD800 |
| Driver (type) | TLD800 (800 W) |
| Levensduur driver | ≥ 100.000 uur bij Tc 75 °C; ≥ 130.000 uur bij Tc 50 °C |
| MTBF driver | ≥ 320.000 uur bij Tc 75 °C (MIL-HDBK-217F) |
| Inschakelstroom | 5,4 A piek, T50 8 ms bij 220 V |
| Armaturen per automaat | B16: 2 · C16: 2 · C25: 4 · D16: 3 |
| Overspanning | 6 kV lijn-lijn, 10 kV lijn-aarde (IEC 61000-4-5) |
| Dimmen | 0–10 V, PWM en DALI-2 of via NFC |
| Arbeidsfactor / THD | > 0,9 bij 60-100 % belasting; THD < 15 % |
| IP en IK | IP66 en IP67 / IK07 |
| Bedrijfstemperatuur | −45 tot +50 °C |
| Levensduur leds | TM-21 L90B05 > 103.500 uur |
| Corrosieklasse | C5 Industrial en Maritime (ISO 9223) |
| Garantie | 5 jaar, met onderhoudscontract tot 10 jaar |
| Certificering | CE, IEC 60598, EN 55015, EN 61547, EMC |
| HS-code | 9405500090 |
De Two is de maat die op de meeste terminals hangt: genoeg lichtstroom om de mastafstand op te rekken, en nog te tillen bij onderhoud. Net als de One van 400 W heeft deze uitvoering een interne driver; vanaf 1.200 W zit de driver extern.
Uitvoering
Bestelcode DARK05-50K · ook in 40K, 30K, 22K en BIC
Externe driver in DRB-2.
| Lichtstroom | 205.200 lm |
| Opgenomen vermogen | 1.200 W |
| Efficiëntie | 171 lm/W |
| Cut-off | 63°, 66°, 69°, 72°, 75° cut-off |
| Gemeten bundelhoek | 132° bundel, 138° veld, afschermstand |
| Lichtkleuren | 1700K t/m 5700K, standaard 4000K |
| Kleurschakelbaar | 4000K, 2200K en 1700K, tijdens bedrijf schakelbaar |
| CRI (Ra) | > 70, optioneel 80 of 90 |
| Kleurconsistentie | < 3-step MacAdam |
| Behuizing | gegoten aluminium, < 0,08 % koper |
| Oppervlaktebehandeling | conversielaag + 2-laags titanium e-coating |
| Beugel | hoog treksterk 316L, −20° tot +20° |
| Front | slagvast glas; armatuur geclassificeerd op IK07 |
| Kleur | Titanium Black, Titanium Grey of Neutral White |
| Afmetingen | 635 × 550 × 160 mm |
| Gewicht | 24,8 kg |
| Accessoires | geen |
| Spanningsbereik | 180 tot 528 VAC |
| Artikelvarianten | ook in 40K, 30K, 22K en BIC |
| Stroomopname | ca. 3,2 A bij 380 V, 5,5 A bij 220 V |
| Driver | extern, 2× TLD600 in DRB-2 of op tray |
| Driver (type) | TLD600 (600 W), 2× per armatuur |
| Levensduur driver | ≥ 100.000 uur bij Tc 75 °C; ≥ 130.000 uur bij Tc 50 °C |
| MTBF driver | ≥ 320.000 uur bij Tc 75 °C (MIL-HDBK-217F) |
| Inschakelstroom | 5,4 A piek, T50 8 ms bij 220 V, per driver |
| Armaturen per automaat | B16: 1 · C16: 1 · C25: 2 · D16: 2 |
| Overspanning | 6 kV lijn-lijn, 10 kV lijn-aarde (IEC 61000-4-5) |
| Dimmen | 0–10 V, PWM en DALI-2 of via NFC |
| Arbeidsfactor / THD | > 0,9 bij 60-100 % belasting; THD < 15 % |
| IP en IK | IP66 en IP67 / IK07 |
| Bedrijfstemperatuur | −45 tot +50 °C |
| Levensduur leds | TM-21 L90B05 > 103.500 uur |
| Corrosieklasse | C5 Industrial en Maritime (ISO 9223) |
| Garantie | 5 jaar, met onderhoudscontract tot 10 jaar |
| Certificering | CE, IEC 60598, EN 55015, EN 61547, EMC |
| HS-code | 9405500090 |
Dezelfde behuizing en hetzelfde gewicht als de 800 W, met de helft meer lichtstroom. Voor haventerminals, grote sportaccommodaties en industrieterreinen vanaf hoge masten.
Uitvoering
Bestelcode DARK06-50K · ook in 40K, 30K, 22K en BIC
De sterkste full cut-off die wij leveren.
| Lichtstroom | 307.800 lm |
| Opgenomen vermogen | 1.800 W |
| Efficiëntie | 171 lm/W |
| Cut-off | 63°, 66°, 69°, 72°, 75° cut-off |
| Gemeten bundelhoek | 132° bundel, 138° veld, afschermstand |
| Lichtkleuren | 1700K t/m 5700K, standaard 4000K |
| Kleurschakelbaar | 4000K, 2200K en 1700K, tijdens bedrijf schakelbaar |
| CRI (Ra) | > 70, optioneel 80 of 90 |
| Kleurconsistentie | < 3-step MacAdam |
| Behuizing | gegoten aluminium, < 0,08 % koper |
| Oppervlaktebehandeling | conversielaag + 2-laags titanium e-coating |
| Beugel | hoog treksterk 316L, −20° tot +20° |
| Front | slagvast glas; armatuur geclassificeerd op IK07 |
| Kleur | Titanium Black, Titanium Grey of Neutral White |
| Afmetingen | 905 × 550 × 160 mm |
| Gewicht | 35,0 kg |
| Accessoires | geen |
| Spanningsbereik | 180 tot 528 VAC |
| Artikelvarianten | ook in 40K, 30K, 22K en BIC |
| Stroomopname | ca. 4,8 A bij 380 V, 8,2 A bij 220 V |
| Driver | extern, 3× TLD600 in DRB-2 of op tray |
| Driver (type) | TLD600 (600 W), 3× per armatuur |
| Levensduur driver | ≥ 100.000 uur bij Tc 75 °C; ≥ 130.000 uur bij Tc 50 °C |
| MTBF driver | ≥ 320.000 uur bij Tc 75 °C (MIL-HDBK-217F) |
| Inschakelstroom | 5,4 A piek, T50 8 ms bij 220 V, per driver |
| Armaturen per automaat | B16: 1 · C16: 1 · C25: 1 · D16: 1 |
| Overspanning | 6 kV lijn-lijn, 10 kV lijn-aarde (IEC 61000-4-5) |
| Dimmen | 0–10 V, PWM en DALI-2 of via NFC |
| Arbeidsfactor / THD | > 0,9 bij 60-100 % belasting; THD < 15 % |
| IP en IK | IP66 en IP67 / IK07 |
| Bedrijfstemperatuur | −45 tot +50 °C |
| Levensduur leds | TM-21 L90B05 > 103.500 uur |
| Corrosieklasse | C5 Industrial en Maritime (ISO 9223) |
| Garantie | 5 jaar, met onderhoudscontract tot 10 jaar |
| Certificering | CE, IEC 60598, EN 55015, EN 61547, EMC |
| HS-code | 9405500090 |
Eén Three vervangt meerdere klassieke schijnwerpers, zonder één lumen strooilicht. Voor de grootste terreinen en high mast-toepassingen. Let bij de keuze op de draagkracht van de constructie: 35 kg per armatuur, plus windbelasting.
Alle waarden hierboven staan ook op de datasheet, met maatvoering en boorpatroon.
De DarkLicht werkt op 180 tot 528 volt wisselspanning en is daarmee bedoeld voor fase-fase en hoogspanningsaansluitingen. Een uitvoering voor 250 tot 740 volt gelijkspanning is optioneel, en van de DL1-600 bestaat een 24 volt DC-variant.
optioneel 250 tot 740 VDC
bij 50 of 60 Hz
PWM en DALI-2, of instellen via NFC
320 en 400 W intern, vanaf 600 W extern
De 320 en de 400 W hebben een interne driver; vanaf 600 W zit de driver extern, bij de 1.200 en de 1.800 W met respectievelijk twee en drie TLD600-drivers in een DRB-2. Dimmen gaat via 0–10 V, PWM of DALI-2, en instellen kan via NFC; daarmee is een nachtstand of een schema in te richten, wat op terminals de gebruikelijke manier is om het verbruik en de hinder buiten bedrijfsuren verder terug te brengen.
Per driver passen er bij 220 V twee tot vier armaturen op een C16 en vier tot acht op een C25, oplopend met het vermogen: de 320 W haalt vier op een C16, de 1.800 W nog één. Bij een mastenrij op een terrein is de spanningsval meestal de beperkende factor, niet de automaat. Geef het aantal masten, het vermogen per mast en de kabelroute door, dan rekenen wij het na en leveren wij de belastingstabel bij het lichtplan.
Bij een gewone schijnwerper kiest u een lens en daarmee ligt de bundel vast. Hier stelt u de cut-off in: de hoek waarboven er geen licht meer uit het armatuur komt. Die keuze volgt uit de montagehoogte, de vorm van het terrein en hoe gevoelig de omgeving is, en hij is op locatie te wijzigen, ook nadat de mast staat.
Daarbovenop zijn de vierkante reflectormodules 90 graden draaibaar, in beide richtingen. Zo kantelt u de lichtverdeling per positie mee met de vorm van het terrein, zonder een ander armatuur te kiezen.
| CUT-OFF | WAARVOOR |
|---|---|
| 75° | Maximale afscherming naar voren, voor lage montagehoogtes. |
| 72° | De standaardstand: de beste balans tussen licht naar voren en gelijkmatigheid. |
| 69° | Voor de hoogst haalbare uniformiteit over het vlak. |
| 66° | Voor verlichten vanaf extreme hoogte, boven de 50 meter. |
| 63° | Voor de strengste DarkSky-zones, in combinatie met de laagste kleurtemperaturen, 1700 of 1800 K. |
Welke hoek bij uw positie hoort volgt uit de lichtberekening. Die maken wij kosteloos, inclusief de toets aan de NSVV-richtlijn lichthinder of aan uw omgevingsvergunning, zie lichtadvies en lichtberekening. Bij werkplekken buiten rekenen wij aan EN 12464-2, bij sportaccommodaties aan EN 12193.
Bij grote installaties zit het verschil niet in het armatuur maar in de voeding, de bevestiging en de configuratie. Daarom leveren wij de DarkLicht als systeem.
Vanaf de DL1-600 zit de driver extern, in een industriële driverbox van hetzelfde aluminium met titanium e-coating als de armaturen: IP67, optioneel IP68, IK08, driverlevensduur boven de 130.000 uur en een arbeidsfactor boven 0,95. De DRB-1 tot 200 W, de DRB-2 tot 2.000 W; één DRB-2 voedt tot vier armaturen.
Dat de driver buiten het armatuur zit heeft twee praktische gevolgen: het armatuur blijft lichter aan de mast, en de driver is te vervangen zonder het armatuur te demonteren. Op vijftig meter hoogte scheelt dat een hijskraan.
Van vaste masten tot mobiele opstellingen, afgestemd op montagehoogte en cut-off. Zie lichtmasten en high mast en de mobiele lichtmast.
Elke DarkLicht-installatie wordt onderbouwd met een lichtberekening: aantal armaturen, posities, cut-offstand, verwachte verlichtingssterkte in lux en de toets aan de NSVV-richtlijn of aan de vergunning. Kosteloos, ook als u het plan elders gebruikt.
Terreinen waar een vergunning, een richtlijn of de buurt bepaalt hoeveel licht er buiten de grens mag komen.
Met het DL-CCB-400+DIS kraanframe verlicht de DarkLicht de hele bouwplaats vanaf de giek, DarkSky-conform, zoals bij de bouwplaats van HSB in Hilversum. Geen klachten uit de buurt en toch volledig zicht op het werk.
Bij DFDS in Vlaardingen leverde de overstap 53 procent besparing op: het terrein verlicht, de omgeving donker. BUSS Terminal Eemshaven en P&O Ferries kozen dezelfde aanpak.
Waar de NSVV-richtlijn lichthinder en de omgevingsvergunning het kader stellen, bepaalt de verlichting of er ’s nachts doorgewerkt mag worden. Volledig afgeschermd licht, dimbaar voor de nachturen.
Voor accommodaties die hinder voor omwonenden en natuur willen beperken, zoals RKAV Volendam. Gelijkmatig wedstrijdlicht op het veld, geen strooilicht de wijk in, en desgewenst 2200 K amber langs een natuurgebied.
Dezelfde reflectortechniek in acht formaten, van 4.800 tot 307.800 lumen. One, Two en Three zijn de vaste vlakstralers voor terrein en mast; de M is de uitvoering voor kranen en mobiele masten; de D en de WP zijn de eenvoudige buitenarmaturen; de S en de Mini zijn de werklampen voor machines. Alleen de WP en de 320 W-uitvoering zitten op 160 lm/W, de rest op 171.
| Armatuur | Lichtstroom | Vermogen | Rol in de lijn | Gewicht |
|---|---|---|---|---|
| DarkLicht Three | 307.800 lm | 1.800 W | grootste terreinen, high mast | 35,0 kg |
| DarkLicht Two | 136.800 tot 205.200 lm | 800 tot 1.200 W | terminals en industrieterreinen | 24,8 kg |
| DarkLicht One | 51.200 tot 102.600 lm | 320 tot 600 W | middelgrote terreinen en sportvelden | 14,0 tot 15,0 kg |
| DarkLicht M | 25.700 tot 51.300 lm | 150 tot 300 W | kranen en mobiele lichtmasten | 3,6 tot 5,5 kg |
| DarkLicht D | 10.300 tot 34.200 lm | 60 tot 200 W | parkeer- en bedrijfsterreinen | 6,9 tot 8,5 kg |
| DarkLicht WP wallpack | 9.600 tot 16.000 lm | 60 tot 100 W | gevels en entrees | 4,0 kg |
| DarkLicht S | 10.260 tot 12.825 lm | 60 tot 75 W | werklamp op machines | 3,3 kg |
| DarkLicht Mini | 4.800 lm | 30 W | compacte werklamp | 1,0 kg |
De drie maten delen dezelfde hoogte en diepte: 550 bij 160 mm. Alleen de breedte en het gewicht lopen op, met het aantal reflectormodules. De beugel is van hoogwaardig 316L roestvast staal; het complete boorpatroon staat in de datasheet.
| MODEL | AFMETINGEN | GEWICHT |
|---|---|---|
| One | 365 × 550 × 160 mm | 14,0 tot 15,0 kg |
| Two | 635 × 550 × 160 mm | 24,8 kg |
| Three | 905 × 550 × 160 mm | 35,0 kg |
Maten in mm, breedte × hoogte × diepte. Let bij de Three op de draagkracht van de constructie: 35 kg per armatuur, plus windbelasting. DXF en STEP zijn op aanvraag beschikbaar.
DarkLicht One
DarkLicht Two
DarkLicht Three
Aanzichten met maatvoering, volgt de gekozen uitvoering. Maatvoering niet aansnijden.
Elke claim draagt zijn conditie in dezelfde zin. Meer over de testmethodes leest u bij productkwaliteit en garantie.
Boven de instelbare cut-off is de lichtuitstoot nul, naar voren én naar achteren. Bij lage kleurtemperaturen, 2200 K en lager, voldoet het armatuur daarmee aan de strengste DarkSky-specificaties inclusief DS-1.
L90B05: op dat moment levert ten minste 95 procent van de armaturen nog minstens 90 procent van de oorspronkelijke lichtstroom. Bij continu gebruik van 24 uur per dag is dat ruim elf jaar.
Bij DFDS in Vlaardingen daalde het verbruik met 53 procent bij een beter verlichte terminal; bij P&O Ferries in Europoort met ongeveer 66 procent, met dertig nieuwe mastconstructies in twee weken.
De volledige specificatie per uitvoering, met maatvoering, boorpatroon en bestelcode. Directe download, zonder formulier.
STEP of DXF voor uw eigen tekenwerk, inclusief het boorpatroon van de 316L beugel.
Per cut-offstand en kleurtemperatuur, voor uw eigen berekening in DIALux of Relux.
Staat uw vraag er niet bij? Bel ons, dan lopen we uw terrein in vijf minuten door. Een engineer reageert binnen 1 werkdag.
De lichtsturing. Een klassieke schijnwerper werkt met lenzen of een open optiek, waardoor een deel van het licht altijd als verblinding en strooilicht verloren gaat. De DarkLicht gebruikt geoctrooieerde parabolische reflectoren: boven de instelbare cut-off is de lichtuitstoot nul, naar voren én naar achteren. Al het licht komt op het te verlichten vlak, en daarom zijn er vaak minder armaturen nodig voor hetzelfde niveau.
Ja. Doordat er geen licht boven de cut-off uitkomt is de opwaartse uitstoot nul, waarmee de DarkLicht bij lage kleurtemperaturen (2200 K, 1800 K of 1700 K) voldoet aan de strengste DarkSky-specificaties, inclusief DS-1. Met een goed lichtontwerp worden ook de grenswaarden van de NSVV-richtlijn lichthinder in vrijwel alle klassen gehaald, ook bij hoge vermogens. Wij onderbouwen dat per project met een lichtberekening.
Dat volgt uit de montagehoogte, de afmetingen van het terrein en de gevoeligheid van de omgeving. Als vuistregel: 75 graden bij lage montage, 72 graden als standaard, 69 graden voor maximale uniformiteit, 66 graden vanaf extreme hoogte boven 50 meter, en 63 graden in de strengste DarkSky-zones, in combinatie met 1700 of 1800 K. De definitieve keuze onderbouwen wij met een lichtberekening, inclusief het aantal armaturen, de posities en de verwachte verlichtingssterkte in lux.
CE en IEC 60598, met de bijbehorende EMC-normen. Daarnaast is het armatuur ontworpen om te voldoen aan de NSVV-richtlijn lichthinder en, bij lage kleurtemperaturen, aan de strengste DarkSky-specificaties inclusief DS-1. Voor werkplekverlichting ondersteunt de DarkLicht het voldoen aan EN 12464-2, en voor sportaccommodaties aan EN 12193. Voor specifieke projecteisen beoordelen wij de certificeringsstatus per toepassing.
Niet van een classificatiebureau: er is geen class approval van DNV, Lloyd’s of Bureau Veritas. Het armatuur is wel door TÜV Rheinland beproefd en goedgekeurd volgens IEC 60598-1, IEC 60598-2-3 en IEC 60598-2-5; dat testrapport leveren wij op aanvraag mee, samen met de overige certificering en de materiaalopgave. Vraagt uw opdrachtgever of bestek expliciet om een class approval, zeg dat dan bij de aanvraag: per project kijken wij of dat traject haalbaar is.
De drivers zijn voorzien van overspanningsbeveiliging; de exacte waarde hangt af van de gekozen driverconfiguratie en van de DRB-box. Geef bij uw aanvraag door of er een specifieke eis geldt, bijvoorbeeld vanuit een terminalnorm of een verzekeraar, dan bevestigen wij de waarde bij de offerte.
Dat hangt af van het vermogen, de spanning en het kabeltraject. Bij een mastenrij op een terrein is de spanningsval meestal de beperkende factor, niet de automaat. Geef het aantal masten, het vermogen per mast en de kabelroute door, dan rekenen wij het na en leveren wij de belastingstabel bij het plan.
De typeaanduidingen zijn DL1, DL2 en DL3, gevolgd door het vermogen; de gelijkspanningsuitvoering van de One heet DL-O1-600DC en het kraanframe DL-CCB-400+DIS. De cut-offstand en de lichtkleur worden bij bestelling apart gespecificeerd, omdat die uit de lichtberekening volgen en niet uit de productkeuze. De volledige bestelcodes staan in de artikelindeling. De HS-code van de armaturen is 9405500090.
De M is de verblindingsvrije uitvoering voor kranen, machines en mobiele lichtmasten: 150 tot 300 W, 25.700 tot 51.300 lumen, IP69K en 3,6 tot 5,5 kg. De grote DarkLicht is de vaste vlakstraler voor terrein- en mastverlichting: 320 tot 1.800 W, tot 307.800 lumen per armatuur, met externe drivers in DRB-boxen vanaf 1.200 W.
De D is de eenvoudige terrein-floodlight van 60 tot 200 W met interne driver, 10.300 tot 34.200 lumen, bedoeld voor parkeerterreinen, bouwlocaties en bedrijfsterreinen op palen van vier tot twaalf meter. De grote DarkLicht begint waar de D ophoudt: grotere terreinen, hogere masten en vermogens tot 1.800 W, geleverd als systeem met driverboxen en lichtberekening.
Ja, dat is een kerntoepassing. Gelijkmatig wedstrijdlicht op het veld zonder strooilicht richting woningen of natuur, zoals bij RKAV Volendam. Wij rekenen daarbij aan EN 12193, de norm voor sportverlichting, die per niveau eisen stelt aan verlichtingssterkte en uniformiteit. Voor wedstrijdzicht wordt vaak 4000 tot 5000 K gekozen; grenst het veld aan een natuurgebied, dan is 2200 K of lager mogelijk.
Ja. De aluminium behuizing bevat minder dan 0,08 procent koper om galvanische corrosie te beperken en heeft een tweelaags titanium e-coating; de beugel is van hoogwaardig 316L roestvast staal. Daarmee is het armatuur geschikt voor havens, kustlocaties en industrieterreinen. Voor extreem corrosieve omgevingen zijn binnen de DarkLicht-familie 316L-uitvoeringen beschikbaar; vraag naar de mogelijkheden per model.
Koper in aluminium versnelt galvanische corrosie zodra het aluminium in contact komt met roestvast staal of zeewater. Door het kopergehalte bewust onder 0,08 procent te houden wordt die corrosieketen onderbroken. In combinatie met de 316L-beugel en de titanium e-coating houdt het armatuur zijn constructieve integriteit, ook bij langdurige blootstelling aan zout.
Ja. Het armatuur is IP66 en IP67 en daarmee volledig stof- en waterdicht voor permanent buitengebruik, met slagvast glas aan de voorzijde en IK07 slagvastheid. Periodiek reinigen met een zachte doek of een waterstraal op lage druk is voldoende; de reflector zelf zit beschermd achter het glas.
Het armatuur zelf heeft geen slijtdelen. De externe drivers in de DRB-boxen zijn apart bereikbaar en te vervangen zonder het armatuur te demonteren, op een hoge mast is dat het verschil tussen een servicebeurt en een hijskraan. De aanbevolen inspectie beperkt zich tot het periodiek reinigen van het glas en het controleren van de bevestiging en de kabelinvoeren.
De opgegeven 103.500 uur is een L90B05-waarde: op dat moment levert ten minste 95 procent van de armaturen nog minstens 90 procent van de oorspronkelijke lichtstroom. Dat is een strengere maat dan de gangbare L70- en L80-opgaven in de markt. Bij continu gebruik van 24 uur per dag komt 103.500 uur neer op ruim elf jaar. In de praktijk is de led zelden de beperkende factor; omgevingsbelasting, temperatuur, corrosie en installatiekwaliteit bepalen de werkelijke standtijd.
Geef het oppervlak, de masthoogte en de omgeving door. Wij bepalen de maat, One, Two of Three, de cut-offstand, de lichtkleur, de driverconfiguratie en de montageoplossing, onderbouwd met een lichtberekening en een hindertoets.
U krijgt antwoord van degene die ook uw lichtberekening maakt.
Wij gebruiken uw gegevens uitsluitend om uw verzoek te beoordelen en hierop te reageren.
