Bij VPK Paper, onder meer in Dendermonde, hangen 98 Snapper HT-armaturen in en rond de papiermachine, waar het tot +120 °C wordt met stoom en zeer hoge luchtvochtigheid. Waar eerdere LED-oplossingen het binnen maanden opgaven, houdt de Snapper HT het sinds de eerste trial in 2020 wel vol, met 100 tot 200 lux bij 35 W per armatuur.
Opdrachtgever
100 tot 200 lux
in de machine
0,40 tot 0,60
gelijkmatigheid
35 W
per armatuur
98 Snapper HT
armaturen
15 jaar
ontwerplevensduur
VPK Paper wilde de verlichting in de papierfabrieken ombouwen naar LED. Dat klinkt eenvoudig, maar de eerder geprobeerde oplossingen hielden het geen van alle vol in deze omgeving.
Na meerdere trials met verschillende leveranciers is een proef gedaan met de Snapper HT van JEL. Die trial was wel succesvol, en vormde de basis voor de verdere uitrol. Meer over onze aanpak leest u op onze pagina over verlichting voor de papiermachine.
In de extreemste gevallen loopt de temperatuur in de machine op tot +120 °C. Daar komt stoomontwikkeling bij, en een zeer hoge luchtvochtigheid binnen de machine zelf.
Die combinatie is precies wat standaard LED-armaturen sloopt. Hitte verkort de levensduur van de LED en de driver, en stoom en vocht vinden elke zwakke plek in de afdichting. Een armatuur moet hier niet alleen werken, maar jarenlang blijven werken. Dat vraagt om verlichting die tegen hoge temperaturen kan.
Voordat JEL in beeld kwam, waren er al meerdere LED-oplossingen geprobeerd in de papierfabrieken. Geen daarvan hield het vol onder de omstandigheden in en rond de papiermachine. Elke mislukte trial kostte tijd, geld en vertrouwen in de ombouw naar LED.
VPK Paper koos daarom voor een aanpak met bewijs vooraf: eerst een trial met onze Snapper HT onder de echte omstandigheden, en pas daarna de uitrol. Die trial slaagde wel.
De trial begon in 2020 boven de droogkap, met zes armaturen tegelijk. VPK Paper beoordeelde twee dingen: blijft de lichthoeveelheid op peil, en houdt de afdichting stand onder de hete stoom. Beide bleven overeind, en daarom is VPK Paper met ons verder gegaan.
De eerdere LED-oplossingen vielen binnen enkele maanden uit. Standaardarmaturen waren niet waterdicht genoeg, en de armaturen die dat wel waren, waren niet op de omgevingstemperatuur gebouwd en brandden alsnog in.
Projectkaart
Projecttype
Ombouw naar LED van de verlichting in de papierfabrieken
Locatie
Onder meer Dendermonde, België
Opdrachtgever
VPK Paper (producent van golfkarton en papier)
In bedrijf sinds
2020, eerste trial boven de droogkap, daarna gefaseerde uitrol
Omgeving
In en rond de papiermachine: tot +120 °C, stoomontwikkeling en zeer hoge luchtvochtigheid
Bestaande situatie
Eerder geprobeerde LED-oplossingen hielden het geen van alle vol
Scope
Lichtontwerp en engineering, ontwerp van de installatie, levering van de HT-armaturen
Producten
Resultaat
100 tot 200 lux in de machine, gelijkmatigheid 0,40 tot 0,60, 35 W per armatuur
Normen
EN 12464-1
Beschreven door Lucas de Graaf, Technisch Directeur JEL Products. Laatst bijgewerkt op 27 oktober 2026.
Liever direct contact? +31 33 785 9809

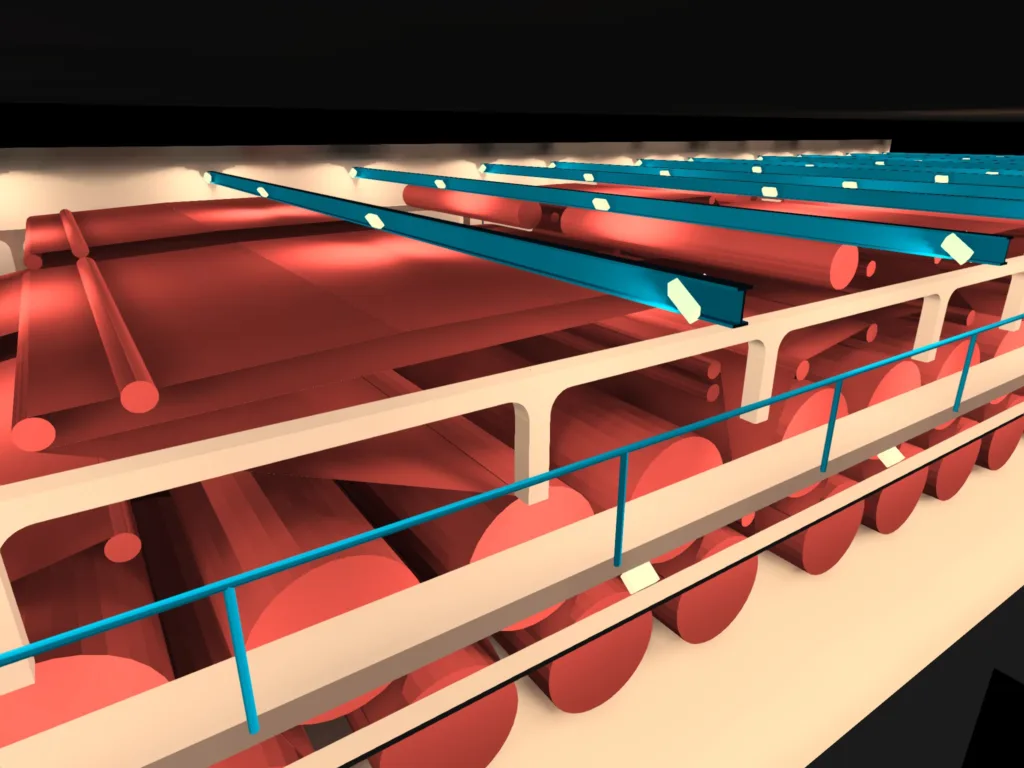

JEL verzorgde het lichtontwerp en de engineering, ontwierp de installatie en leverde 98 Snapper HT-armaturen in AC-uitvoering. Het lichtontwerp is getoetst aan EN 12464-1 en afgestemd op wat er in en rond een draaiende papiermachine daadwerkelijk nodig is. Wilt u weten hoe wij dat aanpakken, kijk dan bij ons lichtadvies.
De Snapper HT heeft beschermingsgraad IP66, IP67 en IP68 en is gespecificeerd voor continu bedrijf tot +120 °C, met kortstondige pieken tot +130 °C.
Wat de beschermingsgraad zegt over stoom en vocht, en wat niet, leest u bij IP- en IK-waarden.
Stap 1
De omgeving
Wat er op de locatie speelt bepaalt het ontwerp: hoogte, bedrijfstijd, omgeving, normen.
Stap 2
Het systeem
Lichtverdeling, gelijkmatigheid en verblinding worden doorgerekend voordat er een armatuur wordt gekozen.
Stap 3
Het product
Pas daarna volgt de keuze van armatuur, optiek en montage die bij die berekening past.
JEL verzorgde het lichtontwerp en de engineering voor de papierfabrieken, ontwierp de installatie en leverde de HT-armaturen. De Snapper HT is ontworpen voor omgevingen waarin thermisch beheer bepalend is voor de levensduur. Door het thermisch ontwerp, de materiaalkeuze en de afdichting blijft de armatuur presteren bij hoge temperaturen, stoom en hoge luchtvochtigheid.
De AC-uitvoering wordt op netspanning aangesloten, maar de drivers zitten niet in de hete zone. Ze staan buiten de machine in besturingskasten, gebundeld in DRB-2-driverboxen met tot vijf drivers per box. Zo blijft het temperatuurgevoelige deel buiten de hete en natte zone, en gebeurt onderhoud aan de drivers buiten de machine.

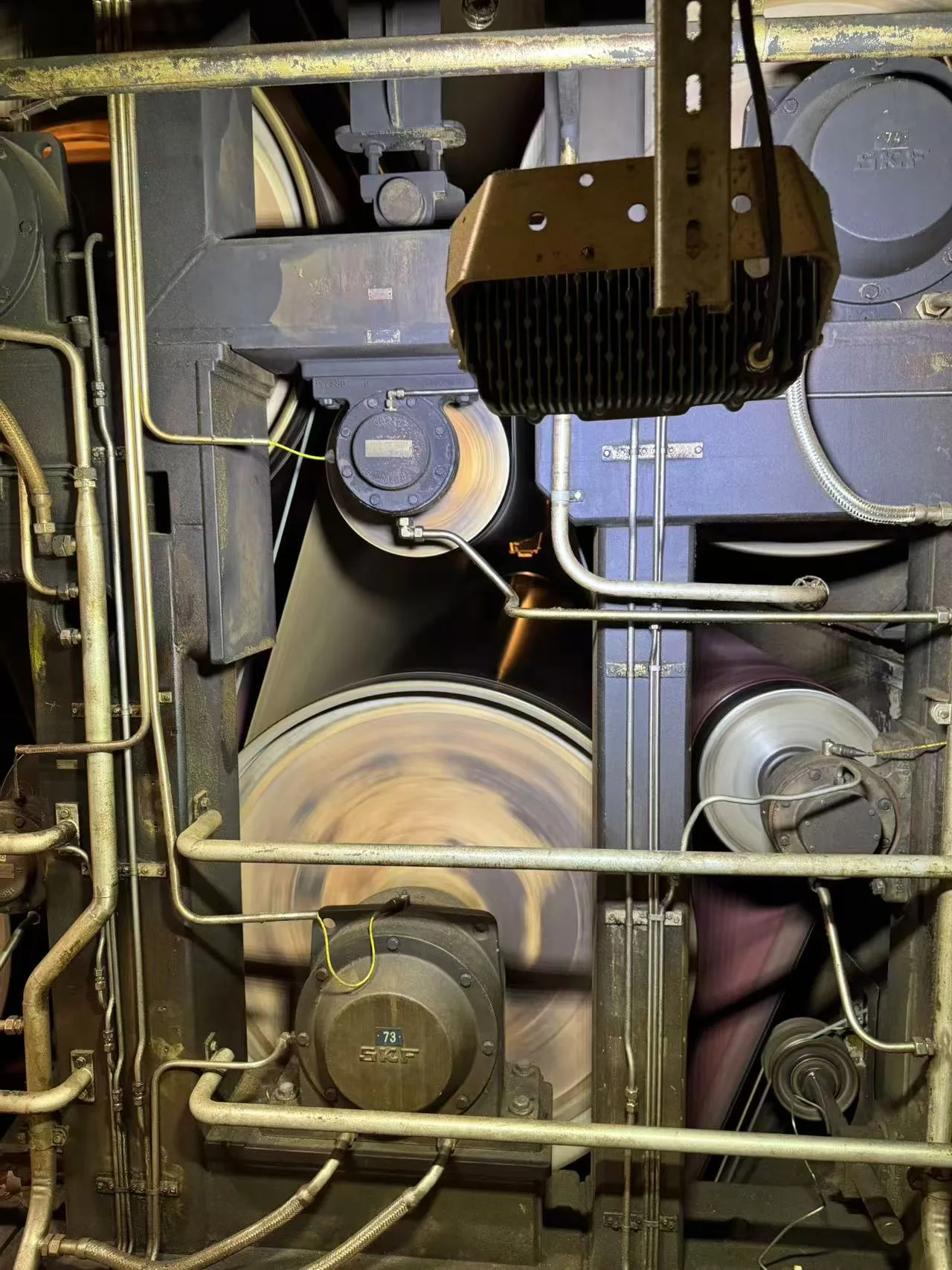

98 Snapper HT-armaturen in AC-uitvoering, geplaatst in en rond de papiermachine. Precies daar waar eerdere LED-oplossingen het lieten afweten.
Stoomontwikkeling en zeer hoge luchtvochtigheid in de machine zelf. Vocht vindt elke zwakke plek in de afdichting, dus de afdichting is hier net zo bepalend als het thermisch ontwerp.
In de extreemste gevallen loopt de temperatuur in de machine op tot +120 °C. Hitte verkort de levensduur van zowel de LED als de driver, tenzij de armatuur daar specifiek op ontworpen is.
Het lichtontwerp levert 100 tot 200 lux in de machine, met een gelijkmatigheid tussen 0,40 en 0,60 over de verschillende gebieden, afgestemd op het werk aan en rond de machine.
De ombouw naar LED levert het rendement waar VPK Paper voor koos: 35 W per armatuur, met licht dat blijft presteren in plaats van uitvalt.
Conform onze garantievoorwaarden geldt hier de 5 jaar HT-garantie, ook onder deze temperatuur-, stoom- en vochtomstandigheden. De technische ontwerplevensduur is 15 jaar.
De installatie levert 100 tot 200 lux in de machine met een gelijkmatigheid tussen 0,40 en 0,60 over de verschillende gebieden, bij 35 W per armatuur.
Het echte resultaat staat echter niet in die getallen. Waar eerdere LED-oplossingen het na verloop van tijd opgaven, houdt de Snapper HT stand bij +120 °C, stoom en hoge luchtvochtigheid. Dat is precies wat VPK Paper zocht: een ombouw naar LED die blijft werken, met 5 jaar garantie en een ontwerplevensduur van 15 jaar. Zie ook onze aanpak in de zware industrie en extreme hitte.
Eerder hingen er armaturen van 100 en 150 W. Met 35 W per armatuur, en licht dat beter op het werk is gericht, is het vermogen per positie met 65 tot 77 procent teruggebracht.
“Bij VPK Paper vielen eerdere LED-armaturen op twee manieren uit: de ene was niet dicht genoeg tegen de hete stoom, de andere was wel dicht maar niet gebouwd op de temperatuur. De Snapper HT moest dus beide tegelijk kunnen, en dat hebben we eerst boven de droogkap laten zien voordat er verder werd uitgerold.”
Lucas de Graaf, Technisch Directeur JEL Products
VPK Paper is ook het praktijkvoorbeeld in het artikel over de terugverdientijd van hoge temperatuur LED-verlichting.
100 tot 200 lux in de machine, gelijkmatigheid 0,40 tot 0,60, 35 W per armatuur
Gebruikt product
Er zijn 98 Snapper HT-armaturen geleverd in AC-uitvoering. De Snapper HT is onze hittebestendige armatuur voor de zwaarste industriële omgevingen, waar temperatuur, stoom en vocht samenkomen.
Met 35 W per armatuur levert de installatie 100 tot 200 lux in de machine, met een gelijkmatigheid tussen 0,40 en 0,60 over de verschillende gebieden. Conform onze garantievoorwaarden geldt hier de 5 jaar HT-garantie, ook onder deze temperatuur-, stoom- en vochtomstandigheden. De technische ontwerplevensduur is 15 jaar.
In en rond de papiermachine loopt de temperatuur in de extreemste gevallen op tot +120 °C, met stoomontwikkeling en zeer hoge luchtvochtigheid. Die combinatie van hitte en vocht is fataal voor armaturen die daar niet specifiek voor ontworpen zijn. VPK Paper probeerde meerdere oplossingen voordat de trial met de Snapper HT wel slaagde.
De Snapper HT is gespecificeerd voor continu bedrijf tot +120 °C omgevingstemperatuur, met kortstondige pieken tot +130 °C. Bij VPK Paper loopt de temperatuur in de machine in de extreemste gevallen op tot +120 °C, met stoom en zeer hoge luchtvochtigheid.
Bij VPK Paper wordt 100 tot 200 lux in de machine gehaald, met een gelijkmatigheid tussen 0,40 en 0,60 over de verschillende gebieden, conform EN 12464-1. Het gaat hier om werkzaamheden aan en rond de machine, niet om fijne visuele taken, waardoor lagere waarden dan in bijvoorbeeld een montagehal passend zijn.
De AC-uitvoering wordt op netspanning aangesloten. De drivers staan buiten de machine in besturingskasten, gebundeld in DRB-2-driverboxen met tot vijf drivers per box, zodat het temperatuurgevoelige deel buiten de hete en natte zone blijft.
Conform onze garantievoorwaarden geldt de 5 jaar HT-garantie, ook onder de temperatuur-, stoom- en vochtomstandigheden in deze papierfabrieken. De technische ontwerplevensduur is 15 jaar.
In 2020 begon de trial boven de droogkap, met zes armaturen tegelijk. Beoordeeld werd of de lichthoeveelheid op peil bleef en of de afdichting standhield onder de hete stoom. Omdat beide overeind bleven, heeft VPK Paper de Snapper HT verder uitgerold, tot 98 armaturen in en rond de papiermachine.
Eerder hingen er armaturen van 100 en 150 W, nu 35 W per armatuur bij 100 tot 200 lux in de machine. Dat is 65 tot 77 procent minder vermogen per positie, mede doordat het licht beter op het werk is gericht. En waar eerdere LED-oplossingen binnen maanden uitvielen, houdt de Snapper HT het sindsdien vol.
