Compacte lichtgewicht floodlight voor kranen, machines en maritieme toepassingen. Optioneel in 316L roestvrijstaal of als hoge-temperatuuruitvoering tot +120 °C.
Ontwikkeld voor posities waar montageruimte en draagvermogen beperkt zijn, maar de eisen onverminderd hoog. Leverbaar in aluminium en 316L, in AC en DC, met een van de beste lumen-per-kilo verhoudingen in de markt.
Reactie binnen 1 werkdag door een engineer. Gratis lichtberekening en proefarmatuur mogelijk.
Aluminium uitvoering, Titanium Black, met standaard 316L beugel.
180 W, 172 lm/W
ook IP66 en IP67, 316L ook IP69K
inclusief 316L beugel
bij resonantie, IEC 60068-2-6
20 jaar op een 316L behuizing
vanaf −45 °C, tot +120 °C met de HT
Het armatuur is op zijn sterkst waar compactheid, laag gewicht en betrouwbare lichtoutput samenkomen, op machines en constructies waar iedere kilo telt.
De Snapper is niet bedoeld voor iedere opgave. Duidelijk zijn over de grenzen levert een beter eindresultaat.
Aluminium, 316L, hoge temperatuur of quantum sealed: wat verschilt is het materiaal, de temperatuurgrens en de voeding. Meer output uit hetzelfde formaat levert de Snapper HC, tot 83.000 lumen.
25.000 – 31.000 lm
Gegoten aluminium met titanium e-coating en 316L beugel. AC tot 31.000 lm bij 180 W, DC 24 V tot 25.000 lm voor het boordnet van machines.
SNAC01 · SNDC01
22.000 – 26.000 lm
Volledig 316L, elektrolytisch gepolijst, voor marine, offshore en chemie. Corrosieklasse C5 en CX, 20 jaar garantie op de behuizing.
SNSS01 · SNSS02

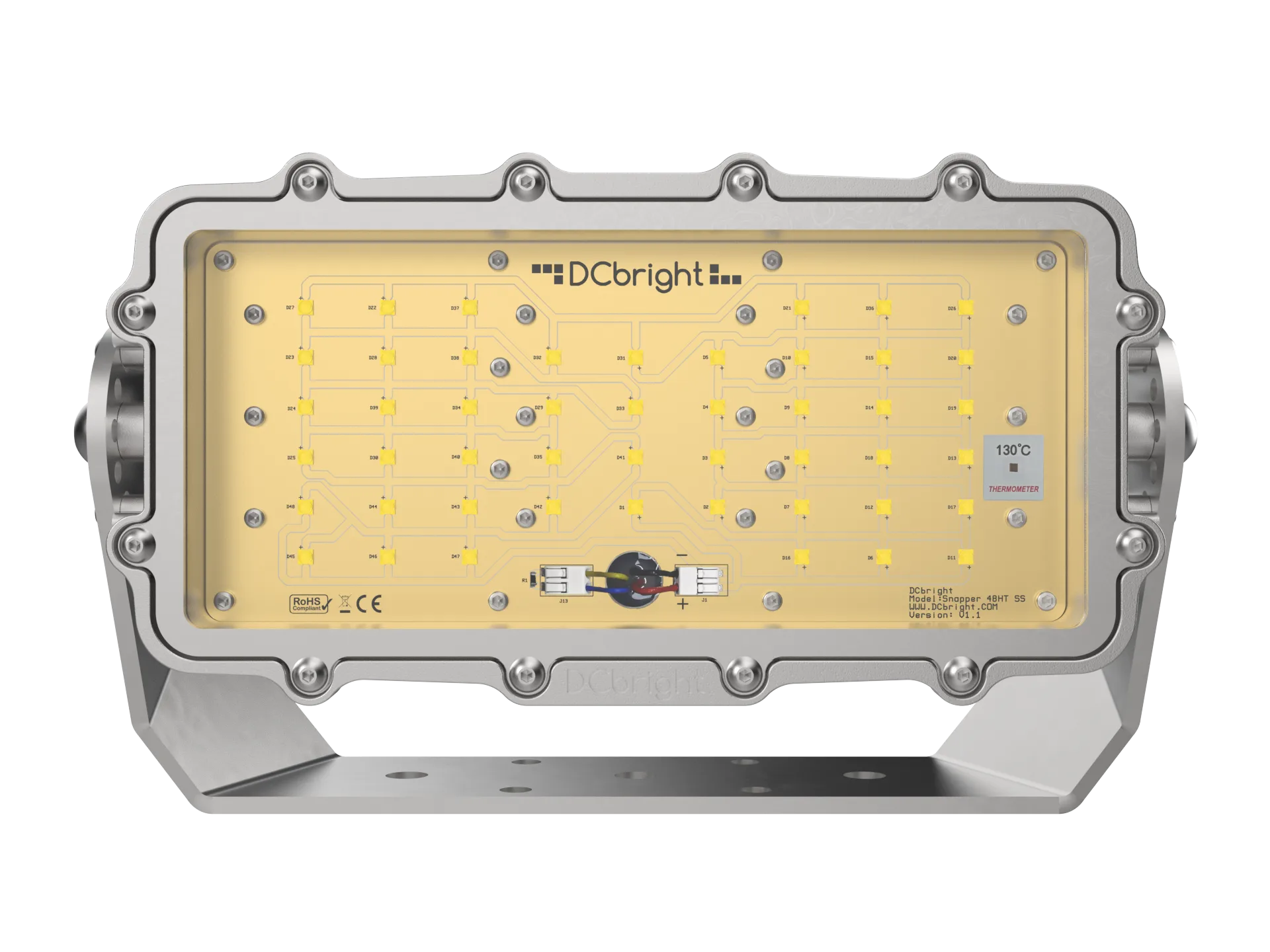

7.000 lm tot +120 °C
Voor ovenzones, droogkamers en procesinstallaties. 35 W, slagvast glas of borosilicaat, de driver blijft tot 25 meter buiten de hete zone. Ook in 316L.
SNHT01 – SNHT04

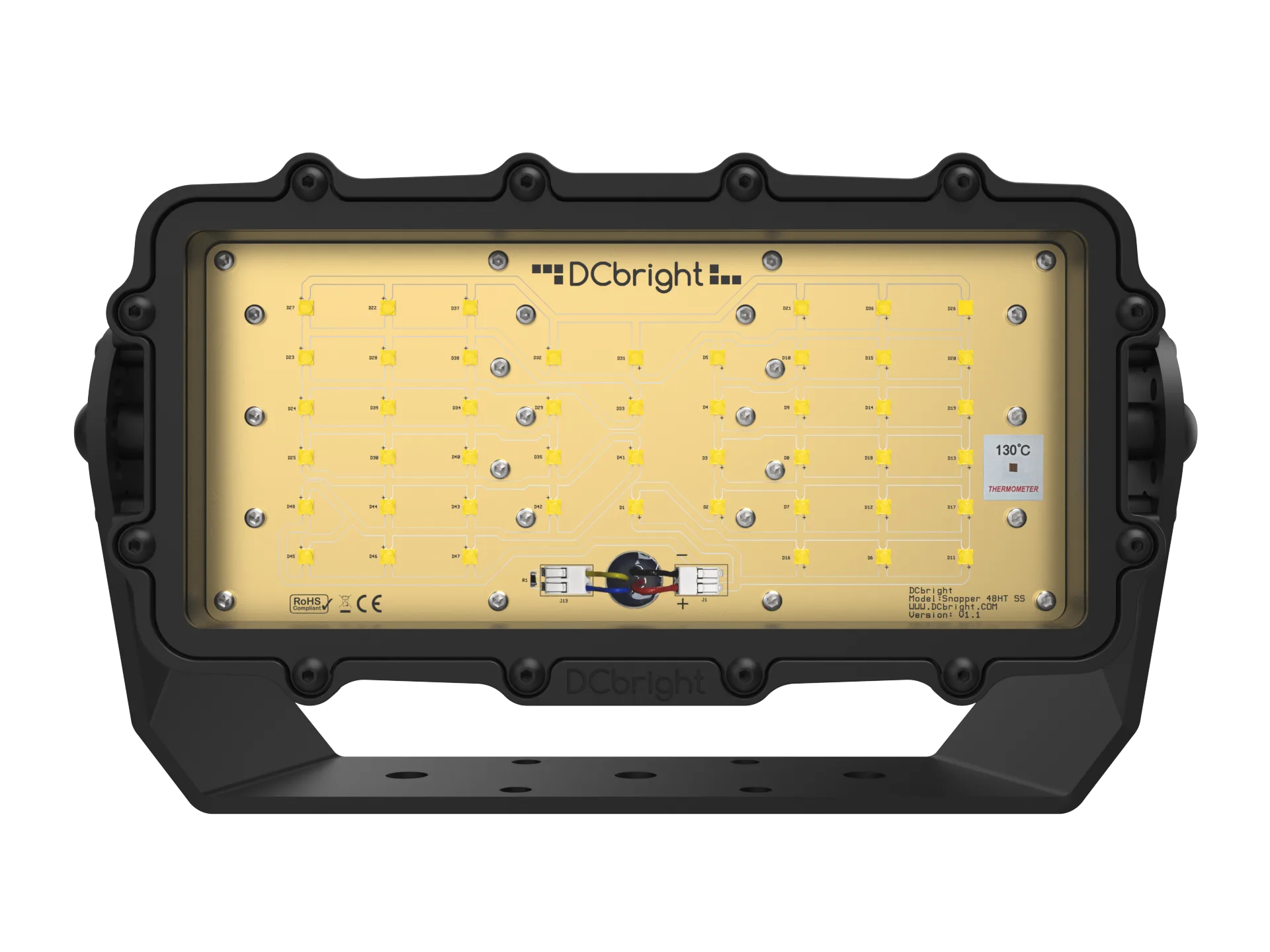

Quantum sealed, 7.000 lm
De hoge-temperatuuruitvoering met quantum sealed 316L behuizing in Dark Black, voor processen waar hitte en agressieve chemie samenkomen.
SNHT05
Vijf floodlights, oplopend in output. De juiste keuze hangt af van wat de positie vraagt: gewicht, bereik of maximale lumen per behuizing.
| Armatuur | Rol in de lijn | Vermogen | IP en IK | Gewicht |
|---|---|---|---|---|
 Marlin18.000 lumen | De schakel tussen werklampen en zware heavy-duty floodlights. | 120 W | IP69K / IK10 | 5,5 kg |
 Snapper31.000 lumen | De compacte light-duty floodlight, met maximale lumen per gewicht. | 150 tot 180 W | IP68 / IK08 | 3,1 kg |
 Snapper HC83.000 lumen | Twee of drie gegoten modules op één beugel: maximaal licht per kilogram. | 270 tot 500 W | IP68 / IK08 | 12,6 kg |
 Barracuda44.100 lumen | Krachtigste compacte floodlight, met meer output en meer bereik. | 240 tot 320 W | IP69K / IK10 | 10,1 kg |
 Shark50.000 lumen | Efficiëntere floodlight, met het laagste gewicht per lumen. | 320 W | IP69K / IK10 | 9,2 kg |
 Orca111.300 lumen | Zwaarste floodlight, voor de hoogste lumenoutput per behuizing. | 800 W | IP69K / IK09 | 22,7 kg |
Elke Snapper is beschikbaar in AC- en DC-uitvoering. Kies een uitvoering en de volledige specificatielijst eronder verandert mee: de standaard Snapper, de 316L roestvrijstalen uitvoering, de high-temperature uitvoeringen en de quantum sealed HT-CHEM.
Artikelnummer
De aluminium uitvoering voor netvoeding, met de beste lumen-per-kilo verhouding van de familie. Via NFC op een lager vermogen te programmeren.
31.000 lm
| Lichtstroom | 31.000 lm |
| Opgenomen vermogen | 180 W |
| Efficiëntie | 172 lm/W |
| Optieken | 15° spot, 30°, 60°, 90°, 20° × 50° en 20° × 85°. Combinaties mogelijk. |
| Lichtkleuren | 6500K, 5000K, 4000K, 2700K en amber 2200K |
| Tweekleurig | 4000K met amber 2200K, schakelbaar tijdens bedrijf |
| CRI (Ra) | > 70, optioneel 80 of 90 |
| Kleurconsistentie | < 3-step MacAdam |
| Spanningsbereik | 90–305 VAC |
| Nominale spanning | niet van toepassing bij AC |
| Stroomopname | ca. 0,8 A bij 220 V · 1,7 A bij 110 V |
| Dimmen | 0–10 V, PWM en DALI-2, of via NFC |
| Driver | remote BLD240, kan in DRB-1 |
| Drivertype | BLD240, 240 W |
| Inschakelstroom | 66 A piek, T50 0,5 ms bij 220 V |
| Armaturen per automaat | B16: 3 · C16: 6 · C25: 9 · D16: 10 |
| Overspanningsbeveiliging | 6 kV lijn-lijn, 10 kV lijn-aarde (IEC 61000-4-5) |
| Arbeidsfactor en THD | > 0,95 bij 60–100 % last, THD < 15 % bij 65–100 % |
| Behuizing | gegoten aluminium, < 0,08 % koper |
| Oppervlaktebehandeling | conversielaag met 2-laags titanium e-coating |
| Beugel | hoog treksterk 316L RVS, ± 240° in stappen van 30° |
| Front | slagvast glas IK08 |
| Kleur | Titanium Black |
| Afmetingen | 312 × 181 × 118 mm |
| Gewicht | 3,1 kg, inclusief beugel |
| Levertijd | Standaard binnen een week, maatwerk in overleg |
| Kabeltype | H07BQ-F, 4 aders (2 × 2,5 mm² + 2 × 0,5 mm²), 2,0 m |
| Aansluiting | voorgemonteerde kabel, vrije aders |
| Accessoires | Rear mount bracket · Crane Light Stabilizer |
| IP-klassen | IP66, IP67 en IP68 |
| Slagvastheid | IK08 |
| Corrosieklasse | C5 Industrial en Maritime (ISO 9223) |
| Trillingsklasse | 6 G bij resonantie (IEC 60068-2-6), schok IEC 60068-2-27 |
| Bedrijfstemperatuur | −45 tot +50 °C |
| Levensduur leds | TM-21 L90B05 > 360.000 uur |
| Levensduur driver | ≥ 100.000 u bij Tc 75 °C, ≥ 130.000 u bij Tc 50 °C |
| MTBF driver | ≥ 280.000 u bij Tc 75 °C (MIL-HDBK-217F) |
| Garantie | 5 jaar op het complete armatuur |
| Certificering | CE, IEC 60598, EN 55015, EN 61547, EMC. Noord-Amerika op aanvraag. |
| Verpakking | afhankelijk van aantal, op aanvraag |
Artikelnummer
Sluit rechtstreeks aan op het 24 V boordnet van machines en voertuigen. De driver zit op de print, dus zonder losse driverpositie.
25.000 lm
| Lichtstroom | 25.000 lm |
| Opgenomen vermogen | 150 W |
| Efficiëntie | 168 lm/W |
| Optieken | 15° spot, 30°, 60°, 90°, 20° × 50° en 20° × 85°. Combinaties mogelijk. |
| Lichtkleuren | 6500K, 5000K, 4000K, 2700K en amber 2200K |
| Tweekleurig | 4000K met amber 2200K, schakelbaar tijdens bedrijf |
| CRI (Ra) | > 70, optioneel 80 of 90 |
| Kleurconsistentie | < 3-step MacAdam |
| Spanningsbereik | 20–35 VDC |
| Nominale spanning | 24 V |
| Stroomopname | ca. 6,3 A bij 24 V |
| Dimmen | maatwerk |
| Driver | DC drivers op print |
| Drivertype | niet van toepassing, driver op print |
| Inschakelstroom | niet van toepassing, driver op print |
| Armaturen per automaat | niet van toepassing, driver op print |
| Overspanningsbeveiliging | niet van toepassing, driver op print |
| Arbeidsfactor en THD | niet van toepassing, driver op print |
| Behuizing | gegoten aluminium, < 0,08 % koper |
| Oppervlaktebehandeling | conversielaag met 2-laags titanium e-coating |
| Beugel | hoog treksterk 316L RVS, ± 240° in stappen van 30° |
| Front | slagvast glas IK08 |
| Kleur | Titanium Black |
| Afmetingen | 312 × 181 × 118 mm |
| Gewicht | 3,1 kg, inclusief beugel |
| Kabeltype | H07BQ-F, 2 aders (2 × 2,5 mm²), 2,0 m |
| Aansluiting | voorgemonteerde kabel, vrije aders |
| Accessoires | Crane Light Stabilizer |
| IP-klassen | IP66, IP67 en IP68 |
| Slagvastheid | IK08 |
| Corrosieklasse | C5 Industrial en Maritime (ISO 9223) |
| Trillingsklasse | 6 G bij resonantie (IEC 60068-2-6), schok IEC 60068-2-27 |
| Bedrijfstemperatuur | −45 tot +50 °C |
| Levensduur leds | TM-21 L90B05 > 360.000 uur |
| Levensduur driver | niet van toepassing |
| MTBF driver | niet van toepassing, driver op print |
| Garantie | 5 jaar op het complete armatuur |
| Certificering | CE, IEC 60598, EN 55015, EN 61547, EMC. Noord-Amerika op aanvraag. |
| Verpakking | afhankelijk van aantal, op aanvraag |
Artikelnummer
Volledig 316L, elektrolytisch gepolijst, voor marine, offshore en chemie. Met de JEL-optiekset en IP69K.
26.000 lm
| Lichtstroom | 26.000 lm |
| Opgenomen vermogen | 180 W |
| Efficiëntie | 144 lm/W |
| Optieken | 14° spot, 38°, 69°, 14° × 46° flare. Combinaties mogelijk. |
| Lichtkleuren | 6500K, 5000K, 4000K, 2700K en amber 2200K |
| Tweekleurig | 4000K met amber 2200K, schakelbaar tijdens bedrijf |
| CRI (Ra) | > 70, optioneel 80 of 90 |
| Kleurconsistentie | < 3-step MacAdam |
| Spanningsbereik | 90–305 VAC |
| Nominale spanning | niet van toepassing bij AC |
| Stroomopname | ca. 0,8 A bij 220 V · 1,7 A bij 110 V |
| Dimmen | 0–10 V, PWM en DALI-2, of via NFC |
| Driver | remote BLD240, kan in DRB-1 |
| Drivertype | BLD240, 240 W |
| Inschakelstroom | 66 A piek, T50 0,5 ms bij 220 V |
| Armaturen per automaat | B16: 3 · C16: 6 · C25: 9 · D16: 10 |
| Overspanningsbeveiliging | 6 kV lijn-lijn, 10 kV lijn-aarde (IEC 61000-4-5) |
| Arbeidsfactor en THD | > 0,95 bij 60–100 % last, THD < 15 % bij 65–100 % |
| Behuizing | 316L roestvrijstaal |
| Oppervlaktebehandeling | elektrolytisch gepolijst |
| Beugel | hoog treksterk 316L RVS, ± 240° in stappen van 30° |
| Front | slagvast glas IK08 |
| Kleur | roestvrijstaal |
| Afmetingen | 320 × 180 × 100 mm |
| Gewicht | 7,0 kg, inclusief beugel |
| Kabeltype | H07BQ-F, 4 aders (2 × 2,5 mm² + 2 × 0,5 mm²), 2,0 m |
| Aansluiting | voorgemonteerde kabel, vrije aders |
| Accessoires | 316L rear mount bracket |
| IP-klassen | IP66, IP67, IP68 en IP69K |
| Slagvastheid | IK08 |
| Corrosieklasse | C5 en CX (ISO 9223). 316L is CRC III volgens EN 1993-1-4, PREN ongeveer 24 |
| Trillingsklasse | 6 G bij resonantie (IEC 60068-2-6), schok IEC 60068-2-27 |
| Bedrijfstemperatuur | −45 tot +50 °C |
| Levensduur leds | TM-21 L90B05 > 360.000 uur |
| Levensduur driver | ≥ 100.000 u bij Tc 75 °C, ≥ 130.000 u bij Tc 50 °C |
| MTBF driver | ≥ 280.000 u bij Tc 75 °C (MIL-HDBK-217F) |
| Garantie | 20 jaar op de behuizing, 5 jaar op alle overige onderdelen |
| Certificering | CE, IEC 60598, EN 55015, EN 61547, EMC. Noord-Amerika op aanvraag. |
| Verpakking | afhankelijk van aantal, op aanvraag |
Artikelnummer
De 316L uitvoering voor het 24 V boordnet, voor schepen en materieel in corrosieve omgevingen.
22.000 lm
| Lichtstroom | 22.000 lm |
| Opgenomen vermogen | 150 W |
| Efficiëntie | 147 lm/W |
| Optieken | 14° spot, 38°, 69°, 14° × 46° flare. Combinaties mogelijk. |
| Lichtkleuren | 6500K, 5000K, 4000K, 2700K en amber 2200K |
| Tweekleurig | 4000K met amber 2200K, schakelbaar tijdens bedrijf |
| CRI (Ra) | > 70, optioneel 80 of 90 |
| Kleurconsistentie | < 3-step MacAdam |
| Spanningsbereik | 20–35 VDC |
| Nominale spanning | 24 V |
| Stroomopname | ca. 6,3 A bij 24 V |
| Dimmen | maatwerk |
| Driver | DC drivers op print |
| Drivertype | niet van toepassing, driver op print |
| Inschakelstroom | niet van toepassing, driver op print |
| Armaturen per automaat | niet van toepassing, driver op print |
| Overspanningsbeveiliging | niet van toepassing, driver op print |
| Arbeidsfactor en THD | niet van toepassing, driver op print |
| Behuizing | 316L roestvrijstaal |
| Oppervlaktebehandeling | elektrolytisch gepolijst |
| Beugel | hoog treksterk 316L RVS, ± 240° in stappen van 30° |
| Front | slagvast glas IK08 |
| Kleur | roestvrijstaal |
| Afmetingen | 320 × 180 × 100 mm |
| Gewicht | 7,0 kg, inclusief beugel |
| Kabeltype | H07BQ-F, 2 aders (2 × 2,5 mm²), 2,0 m |
| Aansluiting | voorgemonteerde kabel, vrije aders |
| Accessoires | geen los accessoire bij deze uitvoering |
| IP-klassen | IP66, IP67, IP68 en IP69K |
| Slagvastheid | IK08 |
| Corrosieklasse | C5 en CX (ISO 9223). 316L is CRC III volgens EN 1993-1-4, PREN ongeveer 24 |
| Trillingsklasse | 6 G bij resonantie (IEC 60068-2-6), schok IEC 60068-2-27 |
| Bedrijfstemperatuur | −45 tot +50 °C |
| Levensduur leds | TM-21 L90B05 > 360.000 uur |
| Levensduur driver | niet van toepassing |
| MTBF driver | niet van toepassing, driver op print |
| Garantie | 20 jaar op de behuizing, 5 jaar op alle overige onderdelen |
| Certificering | CE, IEC 60598, EN 55015, EN 61547, EMC. Noord-Amerika op aanvraag. |
| Verpakking | afhankelijk van aantal, op aanvraag |
Artikelnummer

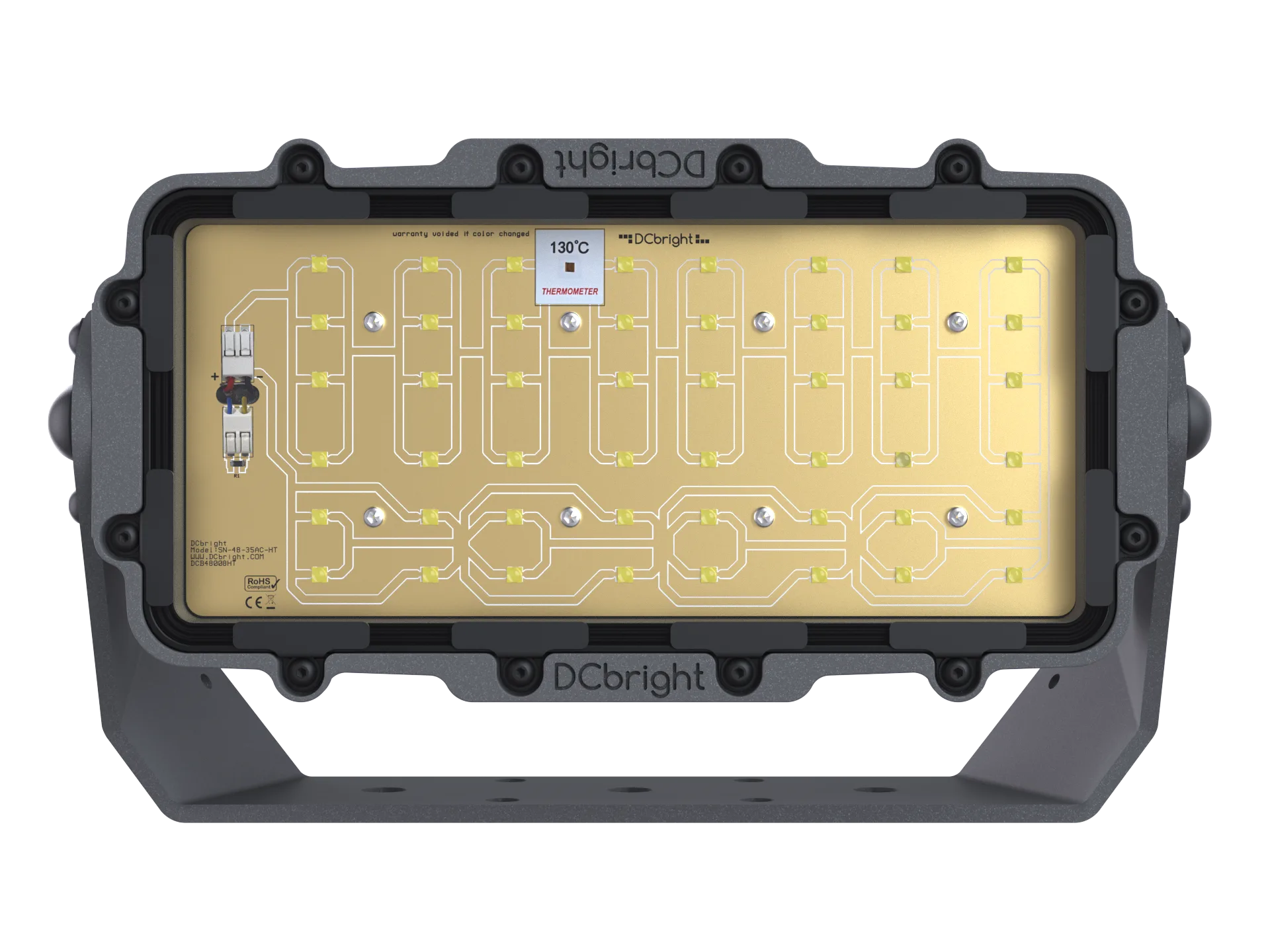

Voor omgevingstemperaturen tot +120 °C. De driver blijft met de 25 meter hittebestendige kabel buiten de hete zone.
7.000 lm
| Lichtstroom | 7.000 lm |
| Opgenomen vermogen | 35 W |
| Efficiëntie | 200 lm/W |
| Optieken | 120° zeer breed. HT-optieken zijn bij de Snapper niet mogelijk. |
| Lichtkleuren | 6500K, 4000K en 2700K |
| Tweekleurig | niet standaard leverbaar bij HT |
| CRI (Ra) | > 70, optioneel 80 of 90 |
| Kleurconsistentie | < 3-step MacAdam |
| Spanningsbereik | 90–305 VAC |
| Nominale spanning | niet van toepassing bij AC |
| Stroomopname | ca. 0,2 A bij 220 V · 0,3 A bij 110 V |
| Dimmen | 0–10 V, PWM en DALI-2, of via NFC |
| Driver | remote BLD075, kan in DRB-1 |
| Drivertype | BLD075, 75 W |
| Inschakelstroom | 66 A piek, T50 170 µs bij 220 V |
| Armaturen per automaat | B16: 11 · C16: 19 · C25: 30 · D16: 32 |
| Overspanningsbeveiliging | 6 kV lijn-lijn, 10 kV lijn-aarde (IEC 61000-4-5) |
| Arbeidsfactor en THD | > 0,9 bij 65–100 % last, THD < 15 % bij 60–100 % |
| Behuizing | gegoten aluminium, < 0,08 % koper |
| Oppervlaktebehandeling | conversielaag met 2-laags titanium e-coating |
| Beugel | hoog treksterk 316L RVS, ± 240° in stappen van 30° |
| Front | slagvast glas of borosilicaat IK08 |
| Kleur | Titanium Light Grey |
| Afmetingen | 312 × 181 × 118 mm |
| Gewicht | 3,1 kg, inclusief beugel |
| Kabeltype | SiHF-OB hittebestendig, 4 aders (2 × 1,0 mm² + 2 × 0,5 mm²), 25,0 m |
| Aansluiting | voorgemonteerde kabel, vrije aders |
| Accessoires | geen los accessoire bij deze uitvoering |
| IP-klassen | IP66, IP67 en IP68 |
| Slagvastheid | IK08 |
| Corrosieklasse | C5 Industrial en Maritime (ISO 9223) |
| Trillingsklasse | 6 G bij resonantie (IEC 60068-2-6), schok IEC 60068-2-27 |
| Bedrijfstemperatuur | −45 tot +120 °C |
| Levensduur leds | TM-21 L90B05: > 360.000 u bij 50 °C · 103.000 bij 85 °C · 71.700 bij 105 °C · 51.400 bij 120 °C |
| Levensduur driver | ≥ 100.000 u bij Tc 75 °C, ≥ 130.000 u bij Tc 50 °C |
| MTBF driver | ≥ 320.000 u bij Tc 75 °C (MIL-HDBK-217F) |
| Garantie | 5 jaar tot +120 °C |
| Certificering | CE, IEC 60598, EN 55015, EN 61547, EMC. Noord-Amerika op aanvraag. |
| Verpakking | afhankelijk van aantal, op aanvraag |
Artikelnummer
De hoge-temperatuuruitvoering voor het 24 V boordnet, tot +110 °C.
7.000 lm
| Lichtstroom | 7.000 lm |
| Opgenomen vermogen | 35 W |
| Efficiëntie | 200 lm/W |
| Optieken | 120° zeer breed. HT-optieken zijn bij de Snapper niet mogelijk. |
| Lichtkleuren | 6500K, 4000K en 2700K |
| Tweekleurig | niet standaard leverbaar bij HT |
| CRI (Ra) | > 70, optioneel 80 of 90 |
| Kleurconsistentie | < 3-step MacAdam |
| Spanningsbereik | 20–35 VDC |
| Nominale spanning | 24 V |
| Stroomopname | ca. 1,5 A bij 24 V |
| Dimmen | maatwerk |
| Driver | DC drivers op print |
| Drivertype | niet van toepassing, driver op print |
| Inschakelstroom | niet van toepassing, driver op print |
| Armaturen per automaat | niet van toepassing, driver op print |
| Overspanningsbeveiliging | niet van toepassing, driver op print |
| Arbeidsfactor en THD | niet van toepassing, driver op print |
| Behuizing | gegoten aluminium, < 0,08 % koper |
| Oppervlaktebehandeling | conversielaag met 2-laags titanium e-coating |
| Beugel | hoog treksterk 316L RVS, ± 240° in stappen van 30° |
| Front | slagvast glas of borosilicaat IK08 |
| Kleur | Titanium Light Grey |
| Afmetingen | 312 × 181 × 118 mm |
| Gewicht | 3,1 kg, inclusief beugel |
| Kabeltype | SiHF-OB hittebestendig, 2 aders (2 × 1,0 mm²), 15,0 m |
| Aansluiting | voorgemonteerde kabel, vrije aders |
| Accessoires | geen los accessoire bij deze uitvoering |
| IP-klassen | IP66, IP67 en IP68 |
| Slagvastheid | IK08 |
| Corrosieklasse | C5 Industrial en Maritime (ISO 9223) |
| Trillingsklasse | 6 G bij resonantie (IEC 60068-2-6), schok IEC 60068-2-27 |
| Bedrijfstemperatuur | −45 tot +110 °C |
| Levensduur leds | TM-21 L90B05: > 360.000 u bij 50 °C · 103.000 bij 85 °C · 71.700 bij 105 °C · 51.400 bij 120 °C |
| Levensduur driver | niet van toepassing |
| MTBF driver | niet van toepassing, driver op print |
| Garantie | 5 jaar tot +110 °C |
| Certificering | CE, IEC 60598, EN 55015, EN 61547, EMC. Noord-Amerika op aanvraag. |
| Verpakking | afhankelijk van aantal, op aanvraag |
Artikelnummer
De hoge-temperatuuruitvoering in een 316L behuizing, voor hete én corrosieve procesomgevingen.
7.000 lm
| Lichtstroom | 7.000 lm |
| Opgenomen vermogen | 35 W |
| Efficiëntie | 200 lm/W |
| Optieken | 120° zeer breed. HT-optieken zijn bij de Snapper niet mogelijk. |
| Lichtkleuren | 6500K, 4000K en 2700K |
| Tweekleurig | niet standaard leverbaar bij HT |
| CRI (Ra) | > 70, optioneel 80 of 90 |
| Kleurconsistentie | < 3-step MacAdam |
| Spanningsbereik | 90–305 VAC |
| Nominale spanning | niet van toepassing bij AC |
| Stroomopname | ca. 0,2 A bij 220 V · 0,3 A bij 110 V |
| Dimmen | 0–10 V, PWM en DALI-2, of via NFC |
| Driver | remote BLD075, kan in DRB-1 |
| Drivertype | BLD075, 75 W |
| Inschakelstroom | 66 A piek, T50 170 µs bij 220 V |
| Armaturen per automaat | B16: 11 · C16: 19 · C25: 30 · D16: 32 |
| Overspanningsbeveiliging | 6 kV lijn-lijn, 10 kV lijn-aarde (IEC 61000-4-5) |
| Arbeidsfactor en THD | > 0,9 bij 65–100 % last, THD < 15 % bij 60–100 % |
| Behuizing | 316L roestvrijstaal |
| Oppervlaktebehandeling | elektrolytisch gepolijst |
| Beugel | hoog treksterk 316L RVS, ± 240° in stappen van 30° |
| Front | slagvast glas of borosilicaat IK08 |
| Kleur | roestvrijstaal |
| Afmetingen | 320 × 180 × 100 mm |
| Gewicht | 7,0 kg, inclusief beugel |
| Kabeltype | SiHF-OB hittebestendig, 4 aders (2 × 1,0 mm² + 2 × 0,5 mm²), 15,0 m |
| Aansluiting | voorgemonteerde kabel, vrije aders |
| Accessoires | geen los accessoire bij deze uitvoering |
| IP-klassen | IP66, IP67, IP68 en IP69K |
| Slagvastheid | IK08 |
| Corrosieklasse | C5 en CX (ISO 9223). 316L is CRC III volgens EN 1993-1-4, PREN ongeveer 24 |
| Trillingsklasse | 6 G bij resonantie (IEC 60068-2-6), schok IEC 60068-2-27 |
| Bedrijfstemperatuur | −45 tot +120 °C |
| Levensduur leds | TM-21 L90B05: > 360.000 u bij 50 °C · 103.000 bij 85 °C · 71.700 bij 105 °C · 51.400 bij 120 °C |
| Levensduur driver | ≥ 100.000 u bij Tc 75 °C, ≥ 130.000 u bij Tc 50 °C |
| MTBF driver | ≥ 320.000 u bij Tc 75 °C (MIL-HDBK-217F) |
| Garantie | 5 jaar tot +120 °C |
| Certificering | CE, IEC 60598, EN 55015, EN 61547, EMC. Noord-Amerika op aanvraag. |
| Verpakking | afhankelijk van aantal, op aanvraag |
Artikelnummer
De 316L hoge-temperatuuruitvoering voor het 24 V boordnet, tot +110 °C.
7.000 lm
| Lichtstroom | 7.000 lm |
| Opgenomen vermogen | 35 W |
| Efficiëntie | 200 lm/W |
| Optieken | 120° zeer breed. HT-optieken zijn bij de Snapper niet mogelijk. |
| Lichtkleuren | 6500K, 4000K en 2700K |
| Tweekleurig | niet standaard leverbaar bij HT |
| CRI (Ra) | > 70, optioneel 80 of 90 |
| Kleurconsistentie | < 3-step MacAdam |
| Spanningsbereik | 20–35 VDC |
| Nominale spanning | 24 V |
| Stroomopname | ca. 1,5 A bij 24 V |
| Dimmen | maatwerk |
| Driver | DC drivers op print |
| Drivertype | niet van toepassing, driver op print |
| Inschakelstroom | niet van toepassing, driver op print |
| Armaturen per automaat | niet van toepassing, driver op print |
| Overspanningsbeveiliging | niet van toepassing, driver op print |
| Arbeidsfactor en THD | niet van toepassing, driver op print |
| Behuizing | 316L roestvrijstaal |
| Oppervlaktebehandeling | elektrolytisch gepolijst |
| Beugel | hoog treksterk 316L RVS, ± 240° in stappen van 30° |
| Front | slagvast glas of borosilicaat IK08 |
| Kleur | roestvrijstaal |
| Afmetingen | 320 × 180 × 100 mm |
| Gewicht | 7,0 kg, inclusief beugel |
| Kabeltype | SiHF-OB hittebestendig, 2 aders (2 × 1,0 mm²), 15,0 m |
| Aansluiting | voorgemonteerde kabel, vrije aders |
| Accessoires | geen los accessoire bij deze uitvoering |
| IP-klassen | IP66, IP67, IP68 en IP69K |
| Slagvastheid | IK08 |
| Corrosieklasse | C5 en CX (ISO 9223). 316L is CRC III volgens EN 1993-1-4, PREN ongeveer 24 |
| Trillingsklasse | 6 G bij resonantie (IEC 60068-2-6), schok IEC 60068-2-27 |
| Bedrijfstemperatuur | −45 tot +110 °C |
| Levensduur leds | TM-21 L90B05: > 360.000 u bij 50 °C · 103.000 bij 85 °C · 71.700 bij 105 °C · 51.400 bij 120 °C |
| Levensduur driver | niet van toepassing |
| MTBF driver | niet van toepassing, driver op print |
| Garantie | 5 jaar tot +110 °C |
| Certificering | CE, IEC 60598, EN 55015, EN 61547, EMC. Noord-Amerika op aanvraag. |
| Verpakking | afhankelijk van aantal, op aanvraag |
Artikelnummer
Quantum sealed 316L behuizing in Dark Black, voor processen waar hoge temperatuur en agressieve chemie samenkomen.
7.000 lm
| Lichtstroom | 7.000 lm |
| Opgenomen vermogen | 35 W |
| Efficiëntie | 200 lm/W |
| Optieken | 120° zeer breed. HT-optieken zijn bij de Snapper niet mogelijk. |
| Lichtkleuren | 6500K, 4000K en 2700K |
| Tweekleurig | niet standaard leverbaar bij HT |
| CRI (Ra) | > 70, optioneel 80 of 90 |
| Kleurconsistentie | < 3-step MacAdam |
| Spanningsbereik | 90–305 VAC |
| Nominale spanning | niet van toepassing bij AC |
| Stroomopname | ca. 0,2 A bij 220 V · 0,3 A bij 110 V |
| Dimmen | 0–10 V, PWM en DALI-2, of via NFC |
| Driver | remote BLD075, kan in DRB-1 |
| Drivertype | BLD075, 75 W |
| Inschakelstroom | 66 A piek, T50 170 µs bij 220 V |
| Armaturen per automaat | B16: 11 · C16: 19 · C25: 30 · D16: 32 |
| Overspanningsbeveiliging | 6 kV lijn-lijn, 10 kV lijn-aarde (IEC 61000-4-5) |
| Arbeidsfactor en THD | > 0,9 bij 65–100 % last, THD < 15 % bij 60–100 % |
| Behuizing | 316L roestvrijstaal, quantum sealed |
| Oppervlaktebehandeling | elektrolytisch gepolijst |
| Beugel | hoog treksterk 316L RVS, ± 240° in stappen van 30° |
| Front | slagvast glas of borosilicaat IK08 |
| Kleur | Quantum Sealed Dark Black |
| Afmetingen | 320 × 180 × 100 mm |
| Gewicht | 7,0 kg, inclusief beugel |
| Kabeltype | SiHF-OB hittebestendig, 4 aders (2 × 1,0 mm² + 2 × 0,5 mm²), 15,0 m |
| Aansluiting | voorgemonteerde kabel, vrije aders |
| Accessoires | geen los accessoire bij deze uitvoering |
| IP-klassen | IP66, IP67, IP68 en IP69K |
| Slagvastheid | IK08 |
| Corrosieklasse | C5 en CX (ISO 9223). 316L is CRC III volgens EN 1993-1-4, PREN ongeveer 24 |
| Trillingsklasse | 6 G bij resonantie (IEC 60068-2-6), schok IEC 60068-2-27 |
| Bedrijfstemperatuur | −45 tot +120 °C |
| Levensduur leds | TM-21 L90B05: > 360.000 u bij 50 °C · 103.000 bij 85 °C · 71.700 bij 105 °C · 51.400 bij 120 °C |
| Levensduur driver | ≥ 100.000 u bij Tc 75 °C, ≥ 130.000 u bij Tc 50 °C |
| MTBF driver | ≥ 320.000 u bij Tc 75 °C (MIL-HDBK-217F) |
| Garantie | 3 jaar tot +120 °C |
| Certificering | CE, IEC 60598, EN 55015, EN 61547, EMC. Noord-Amerika op aanvraag. |
| Verpakking | afhankelijk van aantal, op aanvraag |
Alle waarden hierboven staan ook op de datasheet, met maatvoering en bestelcode.
De driver zit los van het armatuur en kan in de DRB-1 driverbox. Onderstaande waarden komen uit de Upowertek-datasheets en gelden per driver, niet per armatuur.
240 W, remote, in DRB-1
T50 0,5 ms bij 220 V
lijn-lijn / lijn-aarde, IEC 61000-4-5
bij Tc 75 °C, MIL-HDBK-217F
| Driver | B16 | C16 | C25 | D16 |
|---|---|---|---|---|
| BLD240 · AC 180 W | 3 | 6 | 9 | 10 |
| BLD075 · HT 35 W | 11 | 19 | 30 | 32 |
Gerekend met ABB S200 bij 220 V, uit de MCB-tabel van de fabrikant. Richtgetal voor de engineeringfase en geen vervanging van de installatieberekening; voor het natrekken verzorgen wij een lichtadvies en installatieberekening. Zitten er meerdere drivers in één armatuur, deel het aantal door dat aantal drivers.
De aluminium Snapper gebruikt zes off-the-shelf optieken, de 316L-uitvoeringen de JEL-optiekset. Hieronder de hoeken uit onze eigen IES-bibliotheek, met de optieknaam als bestelaanduiding ernaast. Een optieknaam is geen meetwaarde: de 69°-optiek meet 72°. Twijfelt u tussen twee hoeken, dan onderbouwen wij de keuze met een gratis lichtberekening.
Verstraler voor grote afstand, 40 tot 200 m
Middellange afstand, 25 tot 80 m; gemeten op de Snapper HC x3
Brede verlichting dichtbij, 15 tot 50 m
Vlakverlichting tot 25 m; ook 20° × 50° en 20° × 85° asymmetrisch
| Optiek | Bundelhoek 50 % | Veldhoek 10 % | Toepassingsafstand |
|---|---|---|---|
| 15° spot · aluminium | 15° nominaal | nog niet gemeten | 40 tot 200 m |
| 30° · aluminium | 29° | 73° | 25 tot 80 m, gemeten op de Snapper HC x3 |
| 60° · aluminium | 60° nominaal | nog niet gemeten | 15 tot 50 m |
| 90° · aluminium | 90° nominaal | nog niet gemeten | tot 25 m, breed dichtbij |
| 14° spot · 316L-set | 13° | 27° | 50 tot 300 m |
| 38° · 316L-set | 37° | 69° | 30 tot 100 m, symmetrisch |
| 69° · 316L-set | 72° | 103° | 15 tot 60 m, symmetrisch |
| 14° × 46° flare · 316L-set | 13° × 45° | 30° × 70° | tot 150 m, asymmetrisch |
| HT, 120° zeer breed | 136° | 168° | tot 15 m, standaard bij alle HT-uitvoeringen |
Bundelhoek is de volle hoek tussen de richtingen waar de intensiteit tot 50 % van de piek is gedaald, veldhoek gebruikt 10 %. Combinaties van optieken binnen één armatuur zijn mogelijk; op de aluminium uitvoering zijn ook de asymmetrische 20° × 50° en 20° × 85° leverbaar. Optieken die nog niet gemeten zijn staan met hun nominale waarde.
Op kranen en machines bepaalt de bevestiging of een armatuur zijn levensduur haalt. Daarom is de Snapper leverbaar met toepassingsspecifieke beugels en wordt hij op mobiele torenkranen direct in de giek ingebouwd.
De DRB-1 driverbox gaat direct achterop het armatuur. Eén compact geheel, zonder aparte driverpositie in de kast. Ook in 316L voor de roestvrijstalen uitvoering.
Zelfstabiliserende ophanging die de lamp in een kraangiek waterpas houdt, zodat de bundel bij ieder giekstadium op de werkzone gericht blijft.
Op mobiele torenkranen wordt de Snapper door zijn formaat en gewicht direct in de giekconstructie ingebouwd, beschermd tegen aanrijden en vandalisme.
Neemt de remote BLD240- of BLD075-driver op, aan de mast, in de giek of achterop het armatuur met de rear mount bracket.
Een valbeveiligingskabel is optioneel leverbaar en bij montage boven een werkgebied vaak een harde eis. De DRB-1 driverbox neemt de remote driver op en wordt met de rear mount beugel direct achter het armatuur gemonteerd. De Crane Light Stabilizer heeft een eigen productpagina. Voor torenkranen zie ook torenkraanverlichting.
Alle maten in millimeters. Het montagepatroon en de beugeldoorsneden staan in de datasheet; de DXF- en STEP-bestanden zijn op aanvraag beschikbaar.
Aanzichten met maatvoering.
| Armatuur aluminium en HT | 312 × 181 × 118 mm |
| Armatuur 316L | 320 × 180 × 100 mm |
| Gewicht aluminium | 3,1 kg |
| Gewicht 316L | 7,0 kg |
| Beugelverstelling | ± 240°, stappen van 30° |
| Kabellengte AC en DC | 2,0 m |
| Kabellengte HT | 15,0 tot 25,0 m, per uitvoering |
| Verpakking | op aanvraag |
Het opgegeven gewicht is inclusief beugel. Verpakkingsmaat en -gewicht gaan mee in de opgave, omdat JEL het transport regelt.
Waar de Snapper in de praktijk hangt, en waarom daar.
Voor mobiele kranen, torenkranen en reachstackers waar weinig montageruimte is, maar veel licht nodig. Het lage gewicht beperkt de belasting op giek en constructie.
Voor graafmachines, walsen en ander materieel in stoffige, vochtige en schokrijke omgevingen. De DC-uitvoering sluit rechtstreeks aan op het 24 V boordnet.
Voor schepen, reddingsvaartuigen en offshore-installaties. Standaard corrosiebestendig gecoat, of volledig 316L voor de zwaarste zoutbelasting.
Voor ovenzones, droogkamers en procesinstallaties tot +120 °C, waar standaard LED-verlichting thermisch tekortschiet.
Waar standaard LED-armaturen thermisch tekortschieten blijft de Snapper HT functioneren: 35 W en 7.000 lumen bij omgevingstemperaturen tot +120 °C, met extra thermische beveiligingen en slagvast glas of borosilicaat.
De driver blijft buiten de hete zone: een 25 meter lange SiHF-OB kabel overbrugt de afstand naar de BLD075, die in de DRB-1 driverbox kan. Optioneel in een 316L behuizing, of quantum sealed voor hete én chemisch agressieve processen. De DC-uitvoering werkt tot +110 °C.
| Levensduur bij +50 °C | > 360.000 uur |
| bij +85 °C | 103.000 uur |
| bij +105 °C | 71.700 uur |
| bij +120 °C | 51.400 uur |
TM-21 L90B05. Garantie 5 jaar tot +120 °C. Zie ook verlichting bij hoge temperaturen.
Elke claim draagt zijn conditie in dezelfde zin. Meer over de testmethodes leest u bij productkwaliteit en garantie.
Neutrale zoutneveltest binnen ISO 9227, uitgevoerd op een gegoten behuizing die vooraf is ingekrast: na 1.007 uur geen onderkruip van de coating.
Trillingsbestendig tot 6 G bij resonantie volgens IEC 60068-2-6, met schokbeproeving volgens IEC 60068-2-27.
De eerste Snapper HT-armaturen draaien sinds 2019 boven de papiermachines van VPK Paper, bij 120 °C en continue stoom.
LED-verlichting boven de papiermachine, waar eerdere armaturen het bij 120 °C en continue stoom telkens begaven.
De eerste Snapper HT-armaturen hangen er sinds 2019.
Hittebestendige verlichting voor droogtunnels en proceszones in de voedingsindustrie, waar hitte, vocht en reiniging samenkomen.
Snapper HT in 316L, bestand tegen hitte en hogedrukreiniging.
Verduurzaming van de verlichting bij het staalproces in IJmuiden, met de Snapper als vaste procesverlichting.
Beter zicht op het proces, met LED in plaats van gasontlading.
Vier pagina’s met de volledige specificatie, maatvoering en bestelcode. Direct te downloaden.
STEP of DXF voor uw eigen tekenwerk, inclusief het montagepatroon van de beugel.
Alle 11 uitvoeringen en optieken van de Snapper in EULUMDAT (.ldt), samen in één zip van 0,9 MB. DIALux en Relux lezen deze bestanden rechtstreeks. Het bestelnummer staat in de bestandsnaam en in het bestand zelf. IES leveren wij op aanvraag.
Staat uw vraag er niet bij, of wilt u iets nagerekend hebben? Een engineer reageert binnen 1 werkdag.
Nee. De Snapper is een compacte industriële floodlight: bedoeld voor posities waar een volwaardige floodlight nodig is, maar het gewicht en de montageruimte beperkt zijn. Voor lokale werkverlichting op een machine zijn de Piranha en de Goby de logische keuze.
De Marlin is zwaarder gebouwd, IK10 en 5,5 kg bij 18.000 lm. De Barracuda levert 44.100 lm uit 10,1 kg en heeft het breedste montageprogramma. De Snapper HC combineert meerdere Snapper-units tot één floodlight van 270 tot 500 W en tot 83.000 lm, voor haven- en STS-kranen. De Snapper zelf is de keuze voor maximale lumen per kilo: 31.000 lm uit 3,1 kg.
Bij de AC-uitvoering met de BLD240 driver: 3 op een B16, 6 op een C16, 9 op een C25 en 10 op een D16. Bij de HT met de BLD075: 11, 19, 30 en 32. Deze getallen komen uit de MCB-tabel van de fabrikant bij 220 V, gerekend met ABB S200, en gelden per driver. Het is een richtgetal voor de engineeringfase en geen vervanging van de installatieberekening.
Ja. De AC-uitvoeringen dimmen met 0–10 V, PWM en DALI-2, en zijn ook via NFC in te stellen. Bij de DC-uitvoering is dimmen maatwerk, omdat daar een constante stroom wordt gebruikt.
Dat hangt af van montagehoogte, gewenste verlichtingssterkte, de vorm van de werkzone en de kijkrichting van de operator. Er is geen vuistregel die dat afdoende bepaalt. Wij onderbouwen het met een lichtberekening en geven daarbij ook het aantal armaturen, de positionering en de verwachte lux-niveaus. Op de datasheet staat de gemeten hoek, niet de optieknaam: de 30°-optiek meet 29° bundel en 73° veldhoek.
Voor de meeste machine- en kraanposities wel: IK08 met slagvast glas is bestand tegen normaal industrieel gebruik, gereedschap en steenslag. Is maximale slagvastheid IK10 een harde eis, bijvoorbeeld waar aanrijden of vallende lading reëel is, kies dan de Marlin of de Barracuda.
Ja. De aluminium behuizing bevat minder dan 0,08 % koper om galvanische corrosie te beperken en heeft een 2-laags e-coating op titaniumbasis; de beugel is standaard 316L. Dat komt uit op corrosieklasse C5 Industrial en Maritime. Voor agressieve chemie of extreem zout water is de volledig 316L uitvoering er, met C5 en CX, PREN ongeveer 24, en 20 jaar garantie op de behuizing. Voor hete én chemisch agressieve processen is er de quantum sealed HT-CHEM.
De aluminium uitvoering is beproefd op IP66, IP67 en IP68, tot en met onderdompeling. Voor stoomstraal onder hoge druk en temperatuur, IP69K, kiest u de 316L-uitvoering: die is op alle vier de klassen beproefd.
De 360.000 uur is een TM-21 L90B05-waarde: op dat moment levert ten minste 95 % van de armaturen nog minimaal 90 % van de initiële lichtoutput. Dat is strenger dan de gangbare L70- en L80-opgaven. In de praktijk is de led zelden de beperkende factor; omgevingsbelasting, temperatuur, corrosie en installatiekwaliteit bepalen wat het armatuur in het veld haalt.
Standaard vijf jaar op het complete armatuur. Bij een 316L behuizing geldt twintig jaar op de behuizing zelf en vijf jaar op al het andere. De HT-uitvoeringen staan op vijf jaar tot +120 °C bij AC en tot +110 °C bij DC; de quantum sealed HT-CHEM op drie jaar tot +120 °C.
Nee. Het armatuur is niet bestemd voor explosiegevaarlijke zones. Is ATEX een vereiste, bespreek dat dan vooraf, dan bepalen we samen een passende oplossing.
Ja. Het armatuur wordt als vast onderdeel meegeleverd op kranen, machines en materieel. Voor serieproductie stemmen wij de optiek, de spanningsuitvoering, de kleurtemperatuur en het montageaccessoire af op de machinearchitectuur.
CE, IEC 60598, EN 55015, EN 61547 en de EMC-richtlijn. IEC 60598 dekt constructie, elektrische veiligheid en thermisch gedrag. Daarnaast helpt het armatuur bij het voldoen aan EN 12464-2 voor het veilig verlichten van industriële buitenwerkplekken. Configuraties voor Noord-Amerika zijn op aanvraag.
Vertel ons over de toepassing, de locatie en de projectscope. Wij helpen bij het kiezen van de uitvoering, de optiek en het montageaccessoire.
U krijgt antwoord van degene die ook uw lichtberekening maakt.
Wij gebruiken uw gegevens uitsluitend om uw verzoek te beoordelen en hierop te reageren.
