De grote niet verblindende werklamp: tot 12.825 lumen uit 75 W, met full cut-off reflectoroptiek voor hindergevoelige werkzones.
Waar een traditionele werklamp bestuurder, collega of verkeer verblindt, houdt de DarkLicht S het licht op het werkvlak: full cut-off na de gekozen voorwaartse hoek. Met de output van een kleine floodlight is dit de krachtigste niet verblindende werklamp van de familie, in twee vermogens.
Reactie binnen 1 werkdag door een engineer. Gratis lichtberekening en proefarmatuur mogelijk.

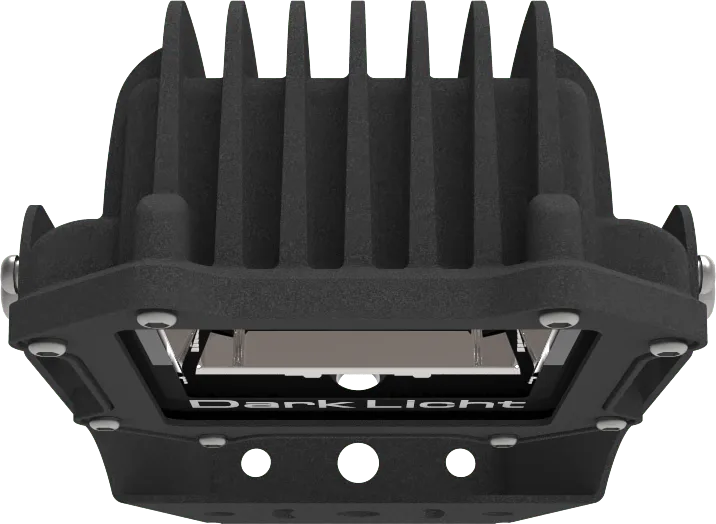

DarkLicht S in Titanium Black, met 316L beugel.
S75, 75 W en 171 lm/W
ook IP66, IP67 en IP68
met slagvast glas
DC · de S75 op 20–32 V
op het complete armatuur
inclusief 316L beugel
Veel licht én bruikbaar licht: voor werkzones die krachtig verlicht moeten worden terwijl traditionele werklampen daar te veel hinder geven.
De DarkLicht S is niet bedoeld voor iedere opgave. Duidelijk zijn over de grenzen levert een beter eindresultaat.
De DarkLicht S is er als S60 en S75, beide DC. Wie compacter wil, schuift terug naar de DarkLicht Mini; wie het principe op terreinschaal zoekt, naar de vaste DarkLicht-vlakstralerlijn.
4.800 lm bij 30 W
Hetzelfde reflectorprincipe in het kleinste formaat van de familie: 1,0 kg, met een spanningsbereik tot 50 VDC.
DRKM01
10.260 – 12.825 lm
Twee vermogens op dezelfde reflector: de S60 op 9–32 V voor 12- en 24-voltnetten, de S75 op 20–32 V met de volle 12.825 lumen.
DRKS01 · DRKS02
het principe op terreinschaal
Voor vaste terrein- en mastverlichting zonder lichthinder is er de DarkLicht-vlakstralerlijn, tot boven de 100.000 lumen.
DarkLicht M en One
Vijf werklampen, oplopend in output. De juiste keuze hangt af van wat de machine vraagt: formaat, robuustheid of werklicht zonder verblinding.
| Armatuur | Rol in de lijn | Vermogen | IP en IK | Gewicht |
|---|---|---|---|---|
 Goby Mini2.300 lumen | Het compactste werklicht, voor kleinere montageposities. | 18 W | IP69K / IK10 | 1,1 kg |
 DarkLicht Mini4.800 lumen | Compacte niet verblindende werklamp met full cut-off. | 30 W | IP69K / IK08 | 1,0 kg |
 Goby8.200 lumen | De klassieke professionele werklamp, breed inzetbaar in vier vermogens. | 35 tot 65 W | IP69K / IK10 | 1,8 kg |
 Piranha8.400 lumen | De zwaarst gebouwde werklamp, ook in 316L en AC. | 55 tot 70 W | IP69K / IK10 | 3,1 kg |
| DarkLicht S 12.825 lumen | De grootste niet verblindende werklamp, met de output van een kleine floodlight. | 60 tot 75 W | IP69K / IK08 | 3,3 kg |
De DarkLicht S is er in twee vermogens. Kies een uitvoering en de volledige specificatielijst eronder verandert mee, inclusief artikelnummer, stroomopname en aansluiting.
Artikelnummer
De uitvoering voor 12 en 24 V: 60 W en 10.260 lumen zonder strooilicht.
10.260 lm
| Lichtstroom | 10.260 lm |
| Opgenomen vermogen | 60 W |
| Efficiëntie | 171 lm/W |
| Optieken | full cut-off reflector: 63°, 66°, 69°, 72° of 75° |
| Lichtkleuren | 5000K, 4000K, 3000K en amber 2200K |
| Tweekleurig | 4000K met amber 2200K en 1700K, schakelbaar tijdens bedrijf |
| CRI (Ra) | > 70, optioneel 80 of 90 |
| Kleurconsistentie | < 3-step MacAdam |
| Spanningsbereik | 9–32 VDC |
| Nominale spanning | 24 V / 12 V |
| Stroomopname | ca. 2,5 A bij 24 V · 5,0 A bij 12 V |
| Dimmen | maatwerk |
| Driver | DC drivers op print |
| Drivertype | niet van toepassing, driver op print |
| Inschakelstroom | niet van toepassing, driver op print |
| Armaturen per automaat | niet van toepassing, driver op print |
| Overspanningsbeveiliging | niet van toepassing, driver op print |
| Arbeidsfactor en THD | niet van toepassing, driver op print |
| Behuizing | gegoten aluminium, < 0,08 % koper |
| Oppervlaktebehandeling | conversielaag met 2-laags titanium e-coating |
| Beugel | hoog treksterk 316L RVS, kantelbaar van −20° tot +20° |
| Front | slagvast glas |
| Kleur | Titanium Black |
| Afmetingen | 260 × 200 × 130 mm |
| Gewicht | 3,3 kg |
| Levertijd | Standaard binnen een week, maatwerk in overleg |
| Kabeltype | H07BQ-F, 2 aders (2 × 1,5 mm²), 0,3 m |
| Aansluiting | voorgemonteerde kabel 0,3 m met Deutsch DT04-2P |
| Accessoires | geen |
| IP-klassen | IP66, IP67, IP68 en IP69K |
| Slagvastheid | IK08 |
| Corrosieklasse | C5 Industrial en Maritime (ISO 9223) |
| Trillingsklasse | niet vastgelegd in de specmatrix |
| Bedrijfstemperatuur | −45 tot +50 °C |
| Levensduur leds | TM-21 L90B05 > 103.500 uur |
| Levensduur driver | niet van toepassing |
| MTBF driver | niet van toepassing, driver op print |
| Garantie | 5 jaar op het complete armatuur |
| Certificering | CE, IEC 60598, EN 55015, EN 61547, EMC. Noord-Amerika op aanvraag. |
| Verpakking | afhankelijk van aantal, op aanvraag |
Artikelnummer
De volle 75 W op het 24 V boordnet: 12.825 lumen, de krachtigste niet verblindende werklamp.
12.825 lm
| Lichtstroom | 12.825 lm |
| Opgenomen vermogen | 75 W |
| Efficiëntie | 171 lm/W |
| Optieken | full cut-off reflector: 63°, 66°, 69°, 72° of 75° |
| Lichtkleuren | 5000K, 4000K, 3000K en amber 2200K |
| Tweekleurig | 4000K met amber 2200K en 1700K, schakelbaar tijdens bedrijf |
| CRI (Ra) | > 70, optioneel 80 of 90 |
| Kleurconsistentie | < 3-step MacAdam |
| Spanningsbereik | 20–32 VDC |
| Nominale spanning | 24 V |
| Stroomopname | ca. 3,1 A bij 24 V |
| Dimmen | maatwerk |
| Driver | DC drivers op print |
| Drivertype | niet van toepassing, driver op print |
| Inschakelstroom | niet van toepassing, driver op print |
| Armaturen per automaat | niet van toepassing, driver op print |
| Overspanningsbeveiliging | niet van toepassing, driver op print |
| Arbeidsfactor en THD | niet van toepassing, driver op print |
| Behuizing | gegoten aluminium, < 0,08 % koper |
| Oppervlaktebehandeling | conversielaag met 2-laags titanium e-coating |
| Beugel | hoog treksterk 316L RVS, kantelbaar van −20° tot +20° |
| Front | slagvast glas |
| Kleur | Titanium Black |
| Afmetingen | 260 × 200 × 130 mm |
| Gewicht | 3,3 kg |
| Kabeltype | H07BQ-F, 2 aders (2 × 1,5 mm²), 0,3 m |
| Aansluiting | voorgemonteerde kabel 0,3 m met Deutsch DT04-2P |
| Accessoires | geen |
| IP-klassen | IP66, IP67, IP68 en IP69K |
| Slagvastheid | IK08 |
| Corrosieklasse | C5 Industrial en Maritime (ISO 9223) |
| Trillingsklasse | niet vastgelegd in de specmatrix |
| Bedrijfstemperatuur | −45 tot +50 °C |
| Levensduur leds | TM-21 L90B05 > 103.500 uur |
| Levensduur driver | niet van toepassing |
| MTBF driver | niet van toepassing, driver op print |
| Garantie | 5 jaar op het complete armatuur |
| Certificering | CE, IEC 60598, EN 55015, EN 61547, EMC. Noord-Amerika op aanvraag. |
| Verpakking | afhankelijk van aantal, op aanvraag |
Alle waarden hierboven staan ook op de datasheet, met maatvoering en bestelcode.
De DarkLicht S heeft geen externe driver: de drivers zitten op de print en het armatuur sluit met de korte kabel en Deutsch-connector direct aan op het boordnet.
DC bij de S60 · de S75 op 20–32 V
S60 bij 24 V · 5,0 A bij 12 V · S75 3,1 A
tot +50 °C omgevingstemperatuur
Deutsch, op een kabel van 0,3 m
De DC-drivers zitten op de print, in het gegoten armatuur zelf. Er is dus geen driverkast, geen extra bekabeling en geen tweede montagepunt: aansluiten is één klik op de DT04-2P-connector aan de korte voorgemonteerde kabel.
Zekering en aderdikte volgen uit het boordnet en de stroomopname; voor het natrekken verzorgen wij een lichtadvies en installatieberekening.
Geen lens maar een reflector: het licht kantelt voorwaarts en kapt volledig af, van 63° tot 75° voorwaartse hoek. Boven die hoek lekt niets weg naar ogen of omgeving. Twijfelt u tussen twee hoeken, dan onderbouwen wij de keuze met een gratis lichtberekening.
| Optiek | Bundelhoek 50 % | Veldhoek 10 % | Toepassingsafstand |
|---|---|---|---|
| 63° cut-off | full cut-off | geen licht boven de hoek | hoge montage, steil op de werkzone |
| 66° cut-off | full cut-off | geen licht boven de hoek | tussenmaat |
| 69° cut-off | full cut-off | geen licht boven de hoek | de standaardkeuze |
| 72° cut-off | full cut-off | geen licht boven de hoek | tussenmaat |
| 75° cut-off | full cut-off | geen licht boven de hoek | lage montage, breed op het werkvlak |
Bundelhoek is de volle hoek tussen de richtingen waar de intensiteit tot 50 % van de piek is gedaald, veldhoek gebruikt 10 %. Het opwaartse lichtrendement is 0 % bij 0° kanteling. Combinaties van optieken binnen één armatuur zijn mogelijk.
Op machines en masten bepaalt de aansluiting net zo goed als de beugel of een werklamp zijn levensduur haalt. De DarkLicht S combineert de korte kabel met Deutsch-connector met een 316L beugel.
Korte voorgemonteerde kabel van 0,3 m met DT04-2P: één klik op het boordnet, zonder lasdoos of wartel als storingsbron.
Hoog treksterke roestvrijstalen beugel. Het kantelbereik is bewust beperkt: de cut-off hoek doet het richtwerk, de beugel de fijnafstelling.
De cut-off hoek kiest u per positie, van 63° tot 75°. Het reflectorontwerp deelt de DarkLicht S met de compacte Mini en de vaste vlakstralerlijn.
Tot 12.825 lumen per armatuur: genoeg voor een complete machinezone, zonder strooilicht naar boven of opzij.
Een valbeveiligingskabel is optioneel leverbaar en bij montage boven een werkgebied vaak een harde eis. De DRB-1 driverbox neemt de remote driver op en wordt met de rear mount beugel direct achter het armatuur gemonteerd. De Crane Light Stabilizer heeft een eigen productpagina. Voor torenkranen zie ook torenkraanverlichting.
Alle maten in millimeters. Het montagepatroon en de beugeldoorsneden staan in de datasheet; de DXF- en STEP-bestanden zijn op aanvraag beschikbaar.
Aanzichten met maatvoering.
| Armatuur | 260 × 200 × 130 mm |
| Gewicht | 3,3 kg |
| Beugelverstelling | 316L RVS, −20° tot +20° |
| Aansluiting | kabel 0,3 m met Deutsch DT04-2P |
| Kleur | Titanium Black |
| Verpakking | op aanvraag |
Het opgegeven gewicht is inclusief beugel. Verpakkingsmaat en -gewicht gaan mee in de opgave, omdat JEL het transport regelt.
Waar de DarkLicht S in de praktijk hangt, en waarom daar.
Rond asfaltmachines en wegwerkmaterieel werkt iedereen in het lichtveld. De full cut-off houdt het licht op het werkvlak en uit de ogen van ploeg en verkeer.
Op materieel dat tussen verkeer en bebouwing draait mag werklicht nooit verblinden. Heijmans rust er compleet materieel mee uit.
Op haultrucks en zwaar materieel geeft de S de output van een kleine floodlight, zonder de operator van de tegenligger te verblinden.
Eén S75 verlicht een complete machinezone uniform, met nul lichtuitstraling boven de gekozen hoek.
Een traditionele werklamp strooit licht in alle richtingen; de DarkLicht-reflector kantelt het licht voorwaarts en kapt het volledig af na de gekozen hoek. Boven die hoek is de lichtuitstraling nul: geen verblinding voor de bestuurder, geen hinder voor omgeving of verkeer.
Het werkvlak blijft er krachtig en uniform door verlicht, want het licht dat anders wegstrooit komt nu op de vloer terecht. Hetzelfde reflectorontwerp zit in de compacte DarkLicht Mini en de vaste DarkLicht-vlakstralerlijn.
| Cut-off hoeken | 63°, 66°, 69°, 72° en 75° |
| Boven de hoek | 0 % lichtuitstraling |
| Lichtkleuren | 5000K, 4000K, 3000K, amber 2200K |
| Tweekleurig | 4000K met 2200K en 1700K |
Hetzelfde principe op terreinschaal: zie de DarkLicht vlakstralers.
Elke claim draagt zijn conditie in dezelfde zin. Meer over de testmethodes leest u bij productkwaliteit en garantie.
Neutrale zoutneveltest binnen ISO 9227, uitgevoerd op een gegoten behuizing die vooraf is ingekrast: na 1.007 uur geen onderkruip van de coating.
Trillingsbestendig tot 6 G bij resonantie volgens IEC 60068-2-6, met schokbeproeving volgens IEC 60068-2-27.
Op asfaltsets, wegwerkmaterieel en mobiele lichtmasten in bewoond gebied is de DarkLicht-lijn de manier om binnen lichthindereisen te blijven zonder aan werklicht in te leveren.
Vier pagina’s met de volledige specificatie, maatvoering en bestelcode. Direct te downloaden.
STEP of DXF voor uw eigen tekenwerk, inclusief het montagepatroon van de beugel.
De optieken van de DarkLicht S meten wij per uitvoering door. Vraag de LDT- of IES-bestanden aan, dan sturen wij de set die bij uw uitvoering hoort, klaar voor DIALux en Relux.
Staat uw vraag er niet bij, of wilt u iets nagerekend hebben? Een engineer reageert binnen 1 werkdag.
Een gewone lenswerklamp strooit licht in alle richtingen, ook in de ogen van bestuurder en omgeving. De DarkLicht S heeft een full cut-off reflector: boven de gekozen voorwaartse hoek, 63° tot 75°, is de lichtuitstraling nul. Het licht dat anders wegstrooit komt op het werkvlak terecht.
De S60 werkt op 9–32 V en dekt daarmee 12- en 24-voltnetten: 10.260 lumen uit 60 W. De S75 vraagt 20–32 V en levert 12.825 lumen uit 75 W, de krachtigste niet verblindende werklamp van de familie. Is het boordnet 12 V, dan is de S60 de keuze.
Hetzelfde reflectorprincipe op drie schalen: de Mini (4.800 lm, 1,0 kg) voor compacte posities, de S (tot 12.825 lm) voor machinezones, en de vaste DarkLicht-vlakstralerlijn voor terrein- en mastverlichting tot boven de 100.000 lumen.
Hoe hoger de lamp hangt, hoe steiler de hoek: 63° voor hoge montage, 69° als standaardkeuze, 75° voor lage montage breed op het werkvlak. Wij onderbouwen de keuze met een gratis lichtberekening.
Zodra er mensen in het lichtveld werken of de machine tussen verkeer en bebouwing draait: asfaltsets, wegwerkmaterieel, zwaar materieel met tegenliggers. Vaak is het ook de eenvoudigste manier om aan een lichthindervoorwaarde in een vergunning te voldoen.
Dimmen is maatwerk, omdat de drivers op de print een constante stroom leveren. Schakelen per groep kan via het boordnet. Tweekleurig, 4000K met amber 2200K en 1700K, is schakelbaar tijdens bedrijf.
Amber 2200K en 3000K geven minder verstrooiing in mist en stof en minder hinder voor de omgeving en fauna. In tweekleurige uitvoering schakelt u tijdens bedrijf tussen 4000K werklicht en amber.
Ja. Het armatuur is beproefd op IP66, IP67, IP68 en IP69K. Die klassen worden alle genoemd omdat het verschillende beproevingen zijn: IP69K is stoomstraal onder hoge druk en hoge temperatuur, IP68 is onderdompeling. De één impliceert de ander niet.
IK08 met slagvast glas is bestand tegen normaal industrieel gebruik en weersinvloeden. Is maximale slagvastheid IK10 een harde eis, kies dan binnen de familie de Goby of de Piranha.
De DarkLicht S haalt L90B05 meer dan 103.500 uur: op dat moment levert ten minste 95 % van de armaturen nog minimaal 90 % van de initiële lichtoutput. Dat is ruim tien jaar continu bedrijf, en strenger gemeten dan de gangbare L70- en L80-opgaven.
Nee. Het armatuur is niet bestemd voor explosiegevaarlijke zones. Is ATEX een vereiste, bespreek dat dan vooraf, dan bepalen we samen een passende oplossing.
Ja. Heijmans rust er materieel mee uit. Voor serieproductie stemmen wij cut-off hoek, vermogen, kleurtemperatuur en montage af op de machinearchitectuur.
CE, IEC 60598, EN 55015, EN 61547 en de EMC-richtlijn. IEC 60598 dekt constructie, elektrische veiligheid en thermisch gedrag. Configuraties voor Noord-Amerika zijn op aanvraag.
