Een gegoten armatuur waar anderen een buis met eindkappen leveren: tot 25.600 lumen bij 213 lm/W, IP69K, in vier lengtes van 300 tot 1.200 mm.
De meeste lineaire armaturen voor natte of industriële zones zijn een kunststof buis met twee eindkappen. Die constructie werkt tot het moment dat er impact, trilling, hitte of een reinigingslans bij komt: dan is de naad tussen buis en kap de zwakke schakel. De Linear heeft een gegoten aluminium behuizing die de optiek, de afdichting en de elektronica draagt, en een massief koperkern-printplaat die de warmte afvoert. Ook als HT-uitvoering tot +120 °C, voor klimaatkamers, droogkamers en warme productiezones.
Reactie binnen 1 werkdag door een engineer. Gratis lichtberekening en proefarmatuur mogelijk.

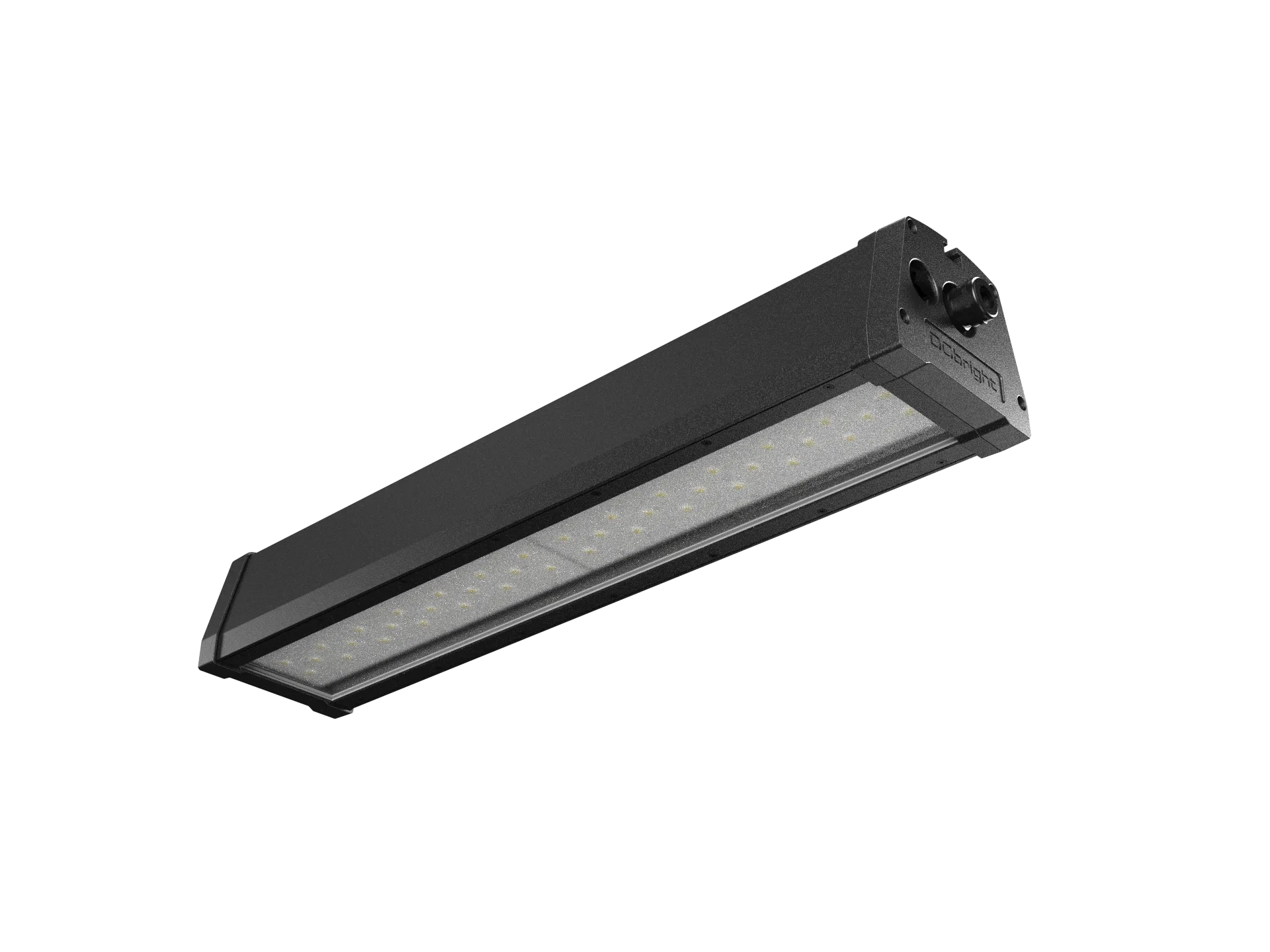

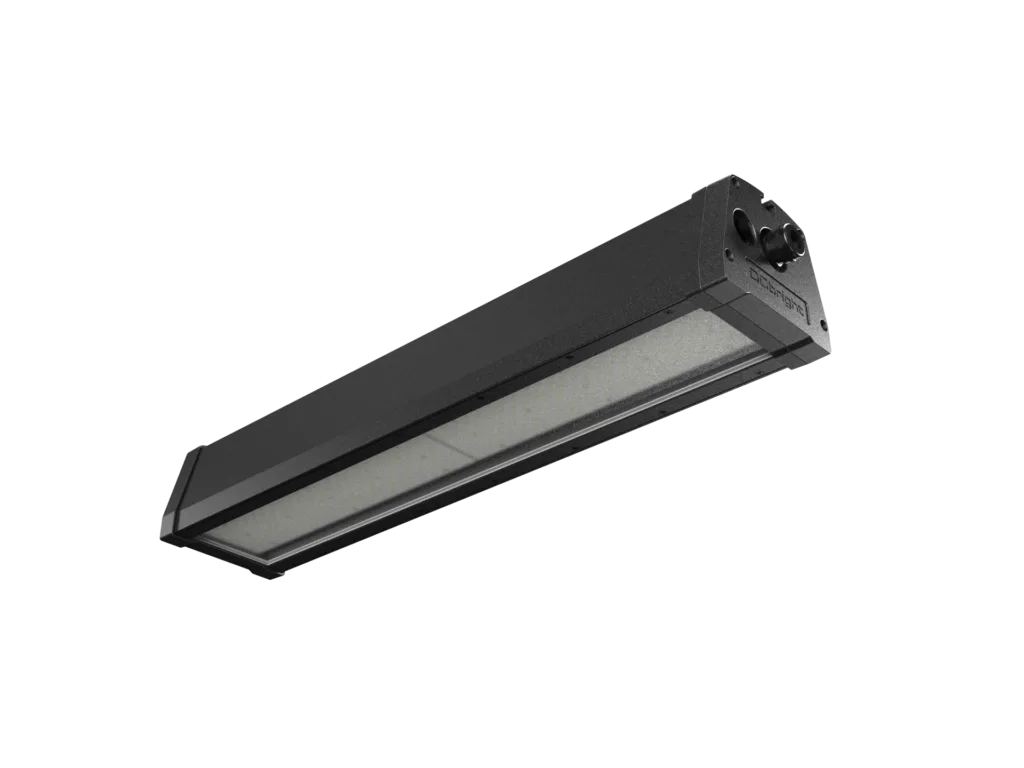

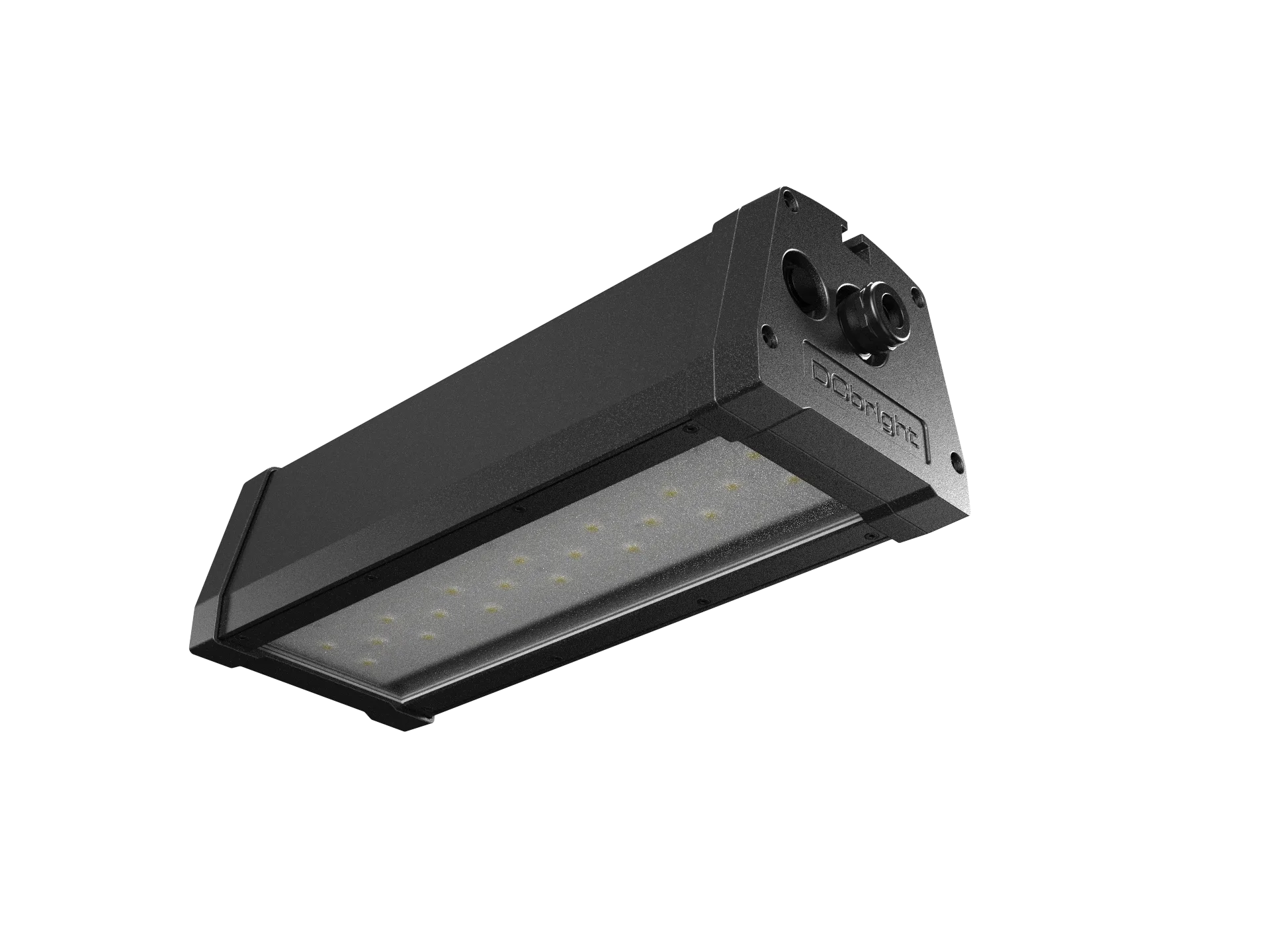

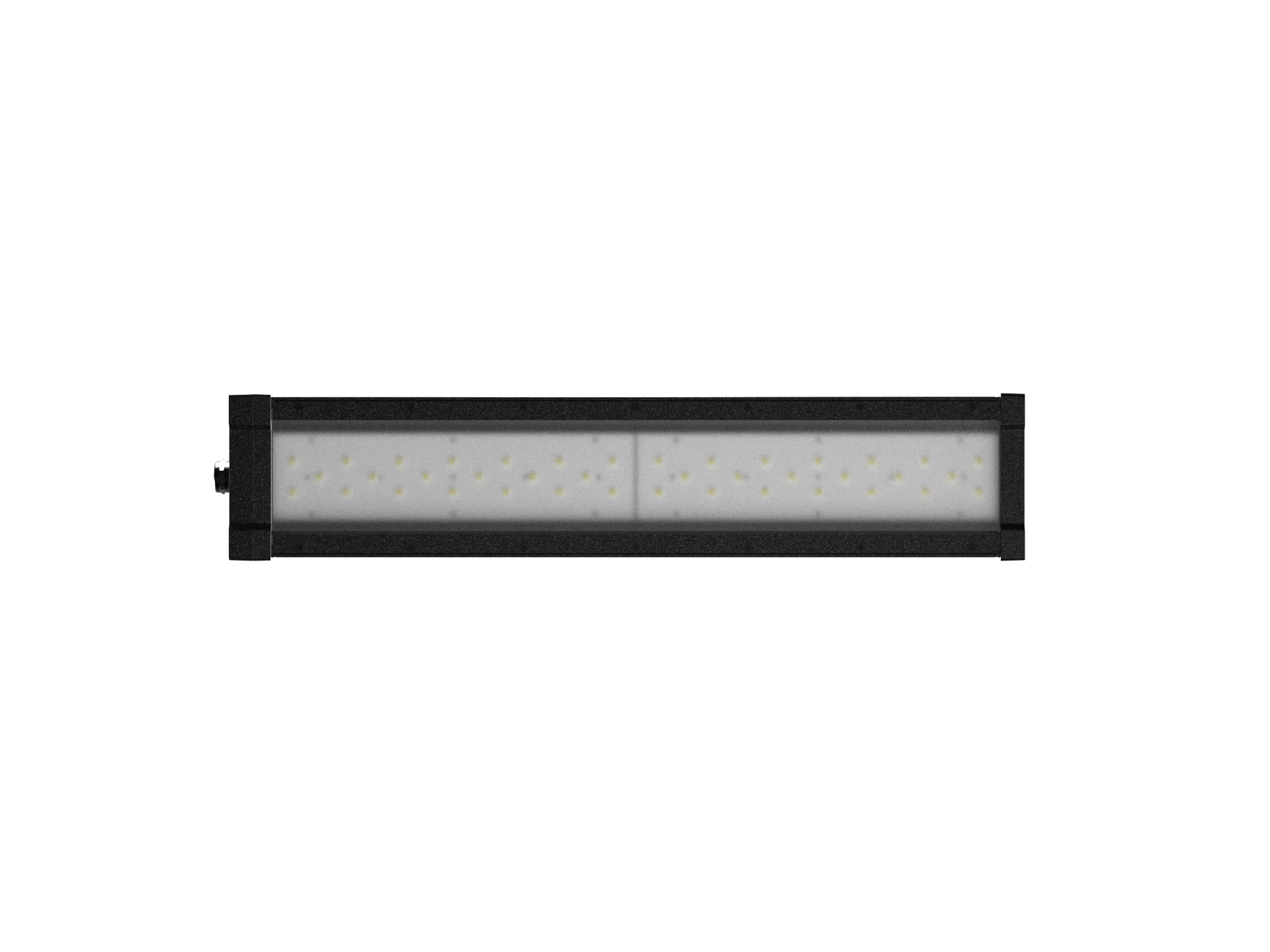

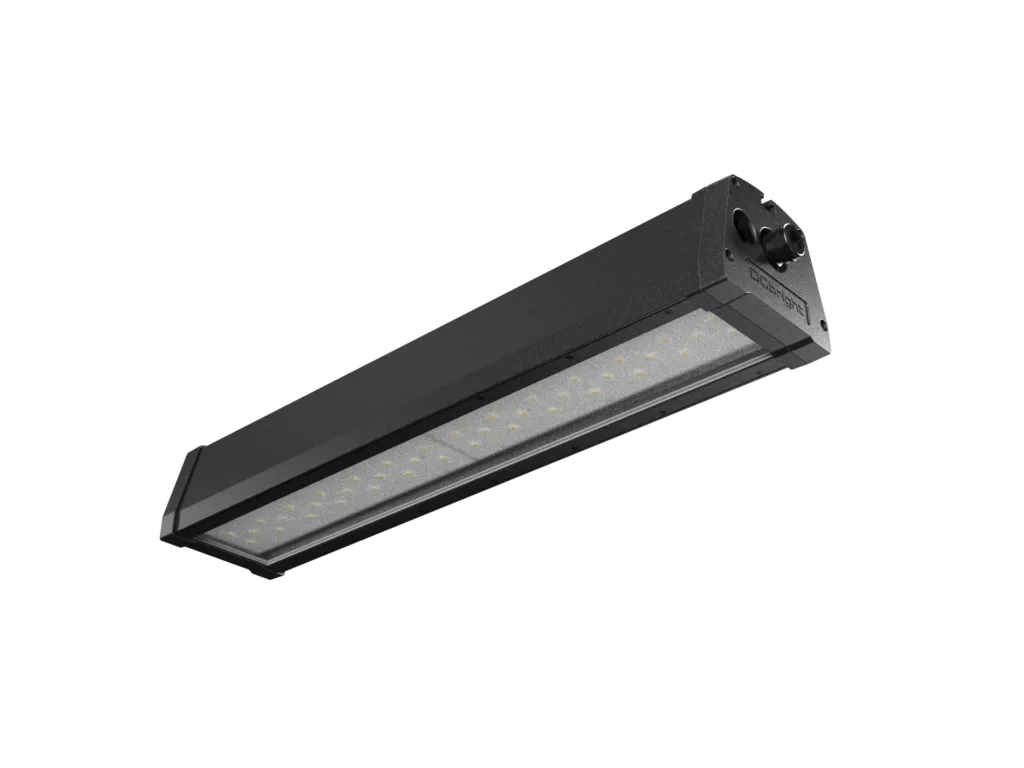

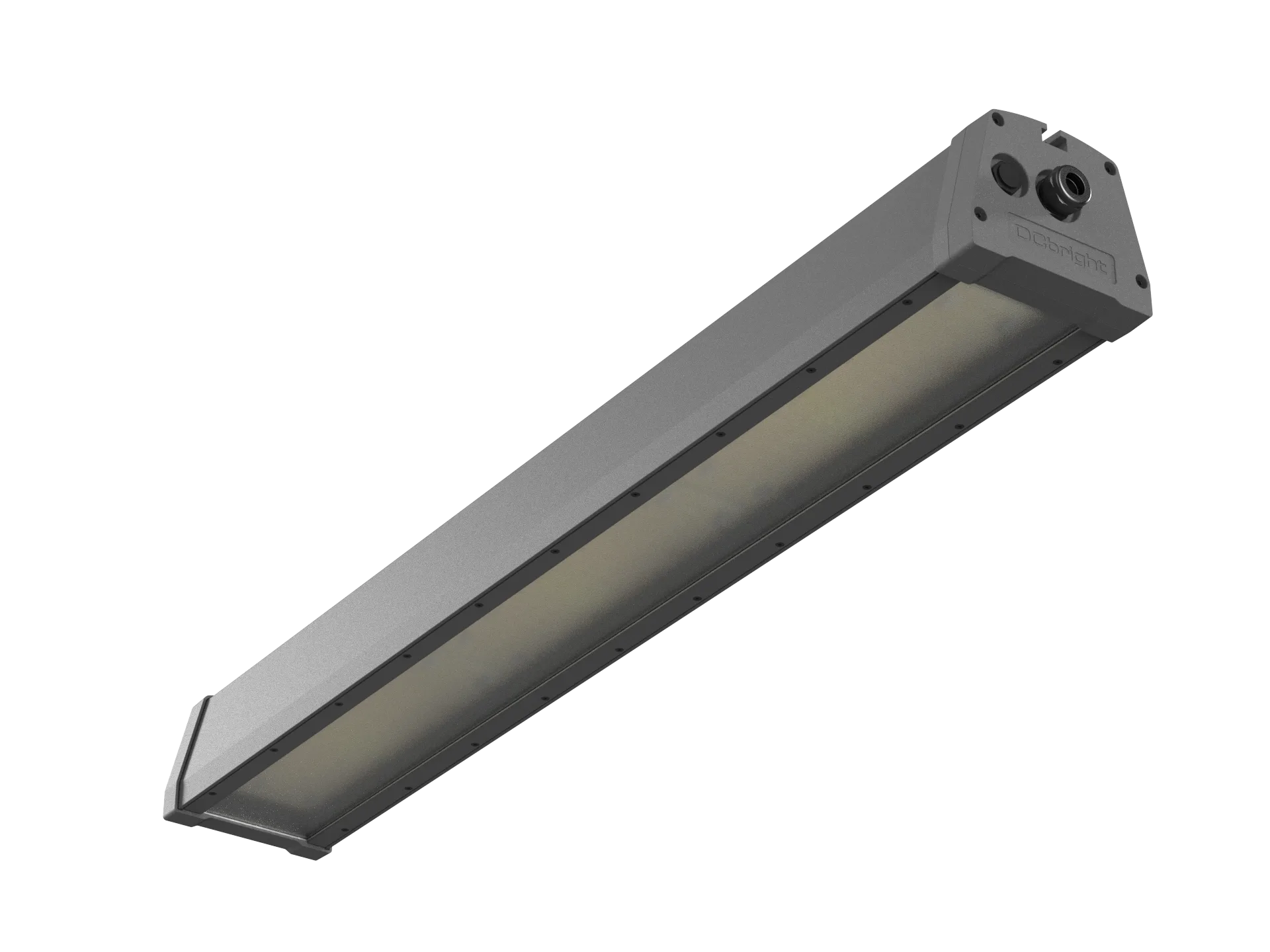

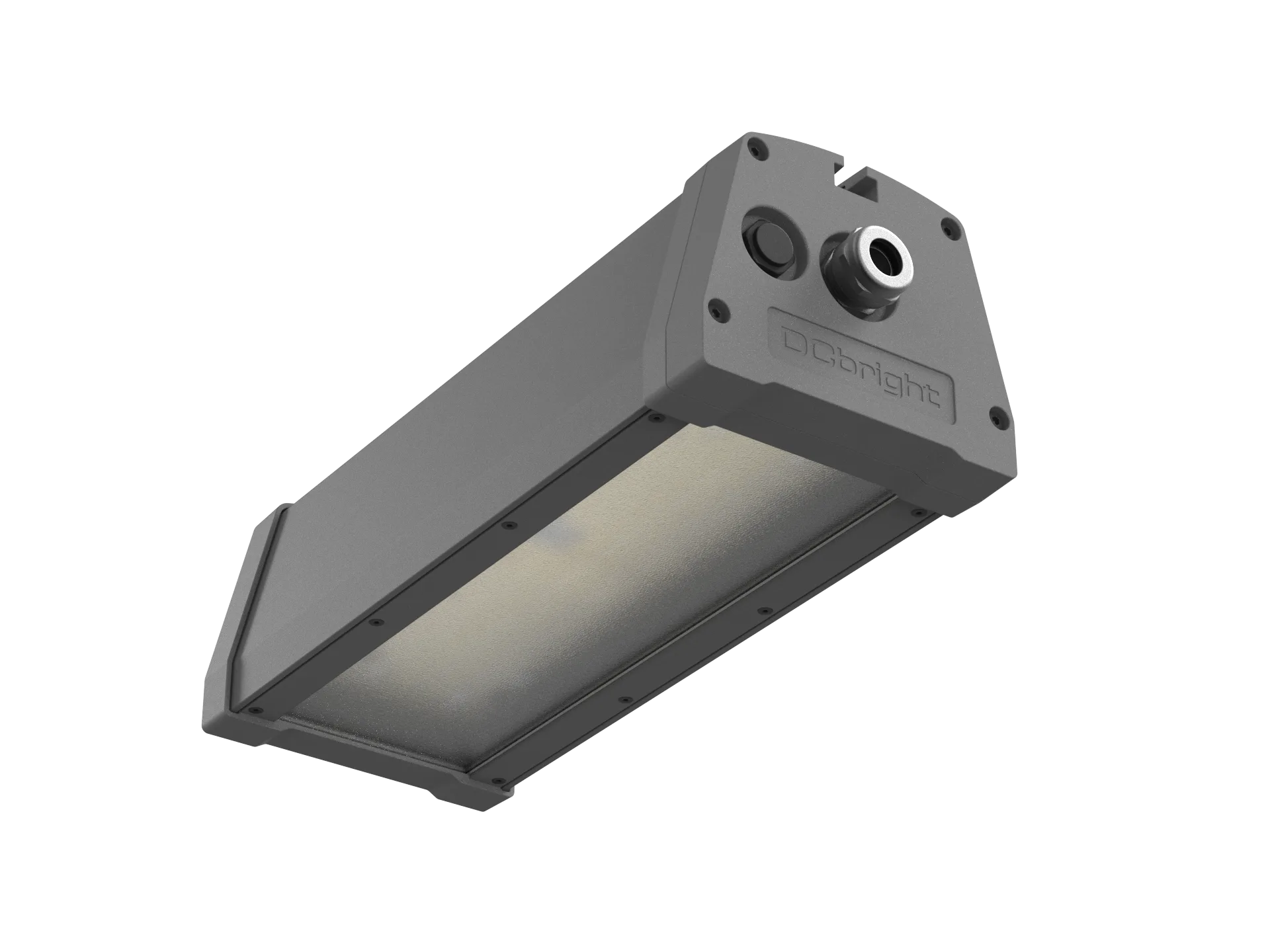

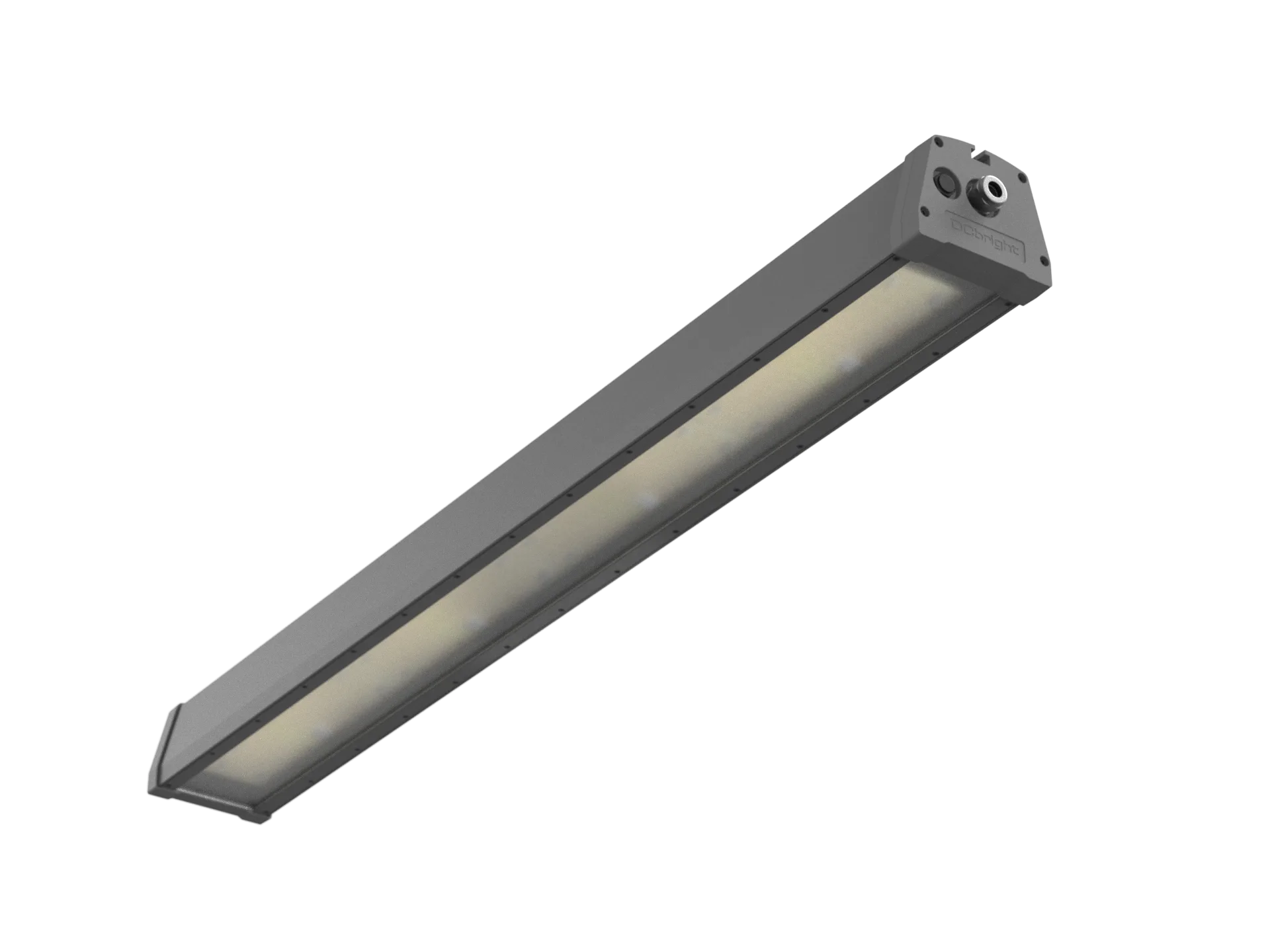

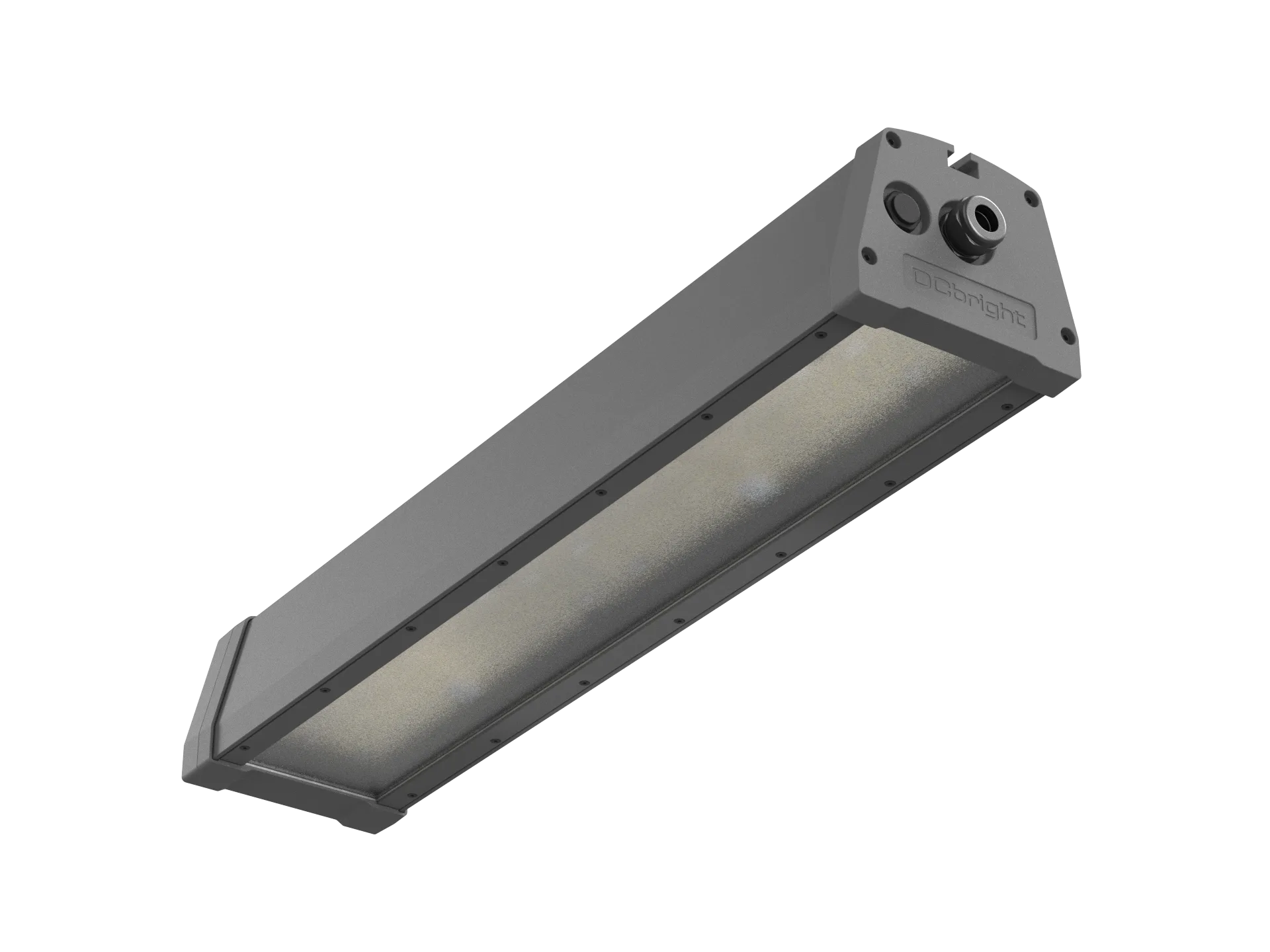

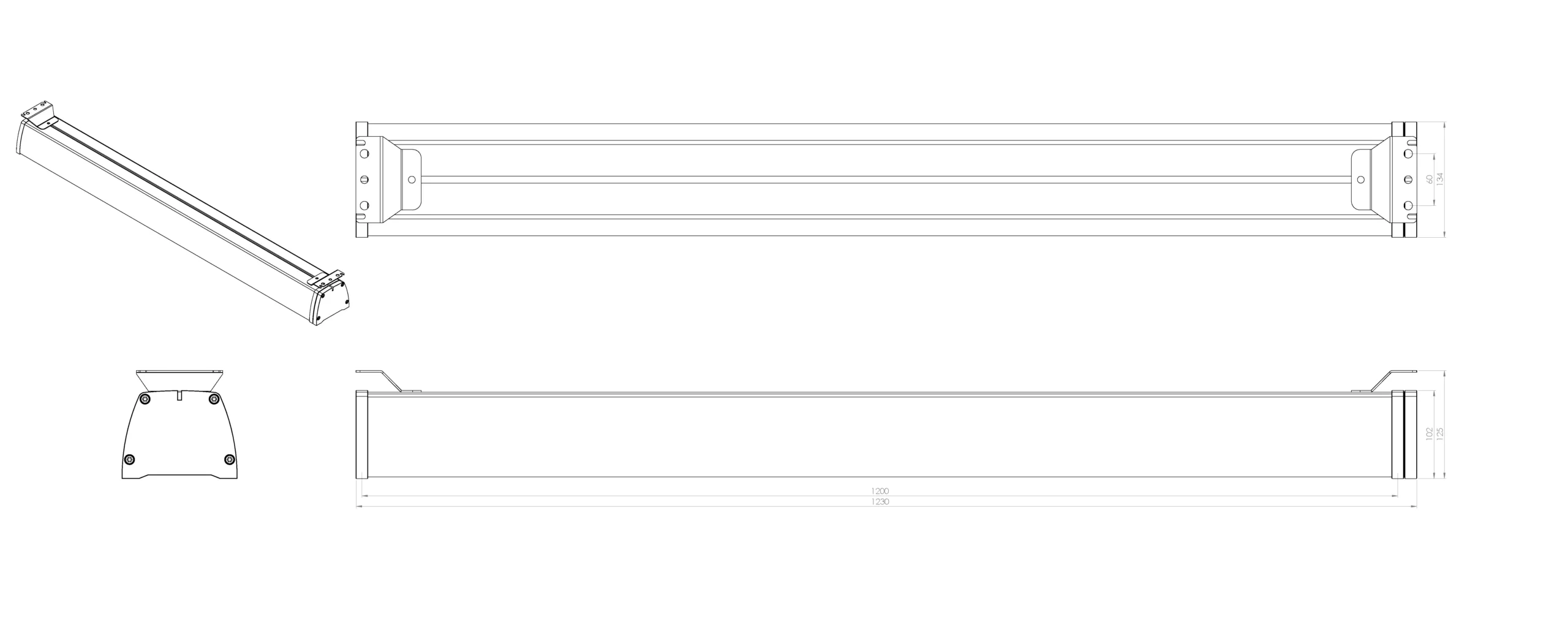

HT-uitvoering van 900 mm, Titanium Light Grey.
120 W bij 1.200 mm, 213 lm/W
inclusief de junctionbox
IK09 met diffuus slagvast glas

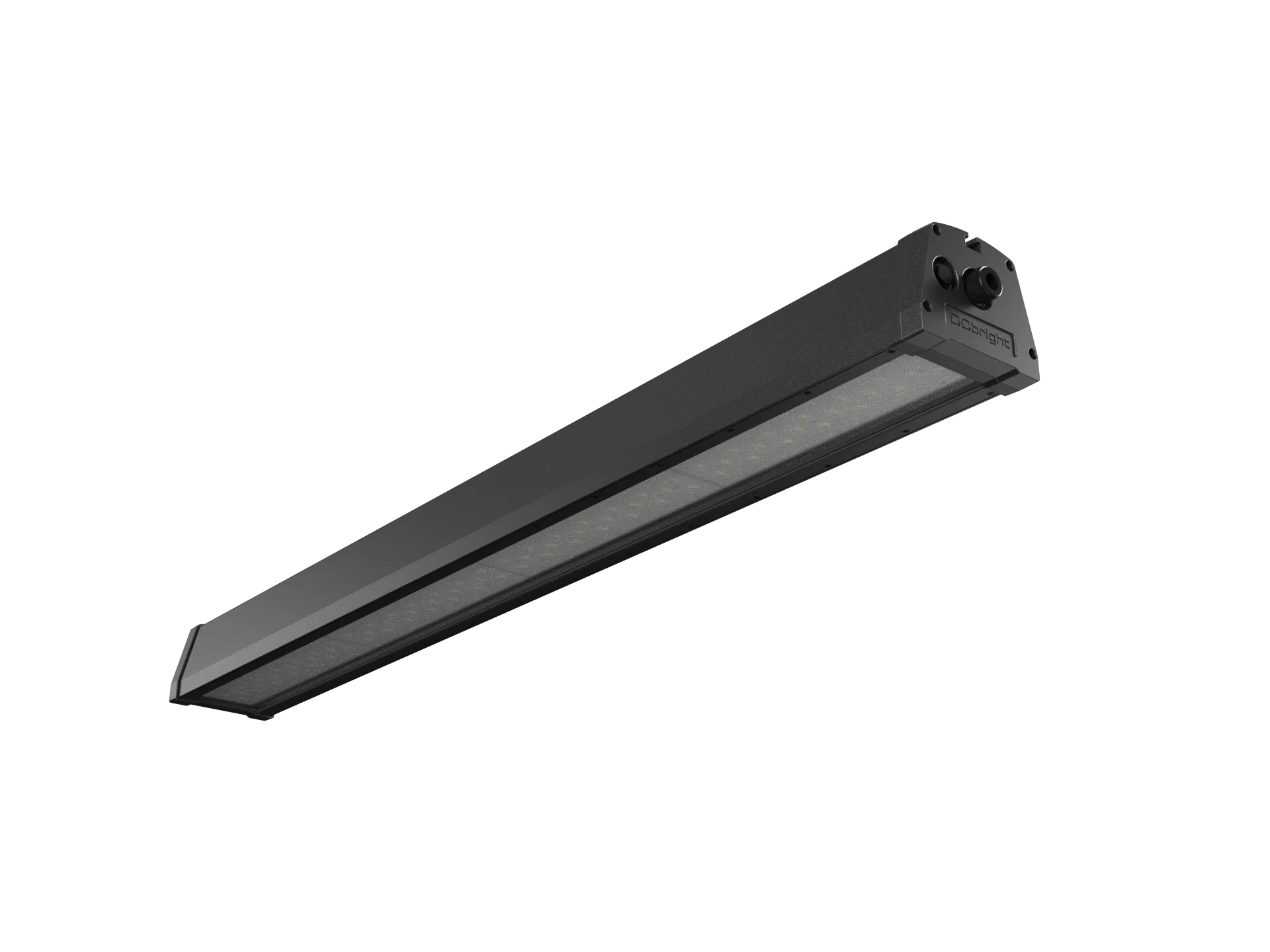

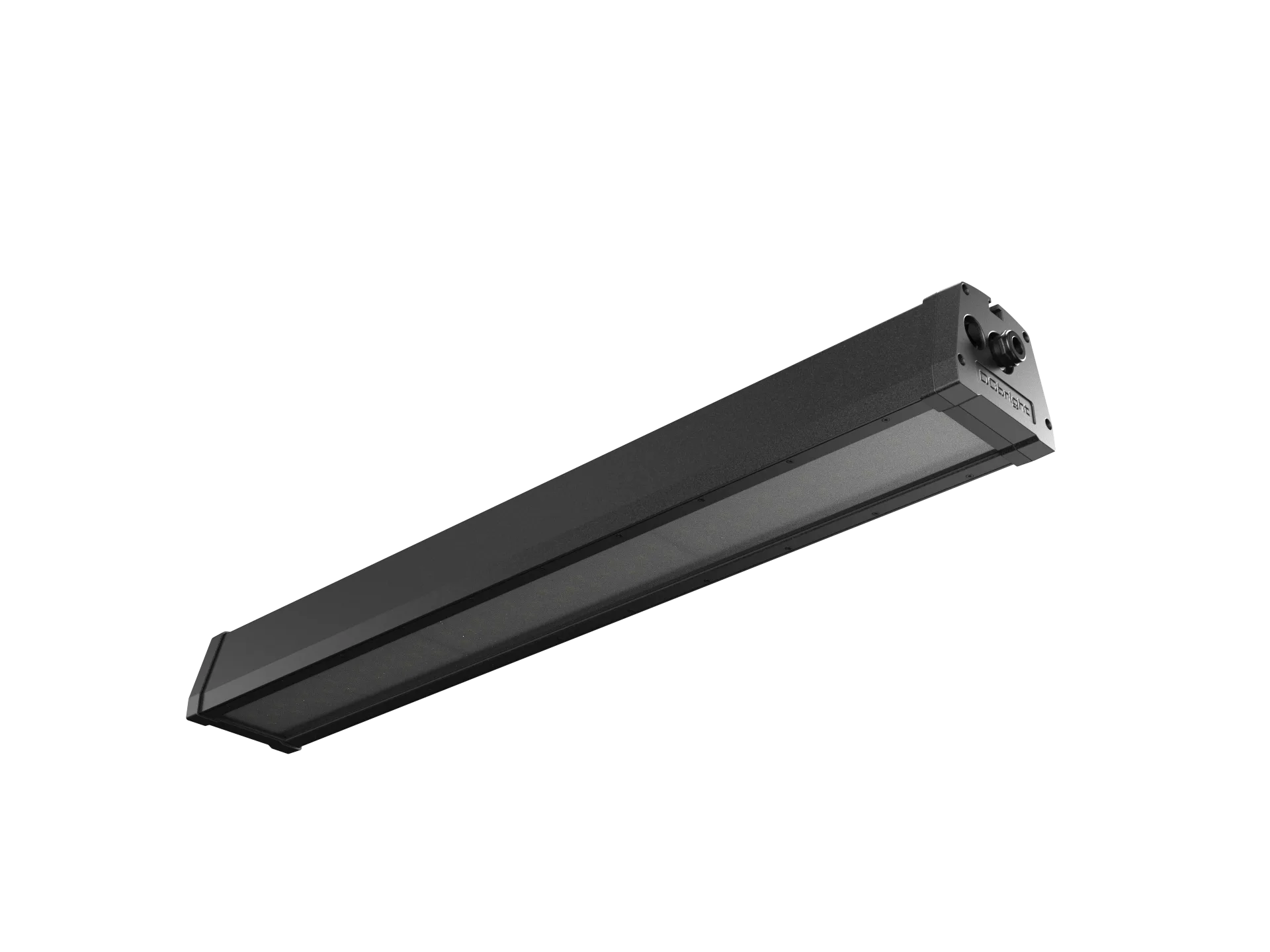

300, 600, 900 en 1.200 mm
beperkt, bij zwaar industrieel gebruik
vanaf −45 °C, +120 °C met de HT-AC
Een IP69K-classificatie zegt iets over stof en water, maar niets over mechanische sterkte, thermisch ontwerp of levensduur onder belasting. Daar zit het verschil met een buisarmatuur.
Waar die belasting er niet is, betaalt u voor iets wat u niet nodig heeft. Dat zeggen wij liever vooraf.
Alle uitvoeringen delen dezelfde doorsnede van 134 × 102 mm en dezelfde gegoten behuizing. Wat verschilt is de voeding, de driverpositie, de printplaat en de temperatuurgrens.
6.400 – 25.600 lm
De standaarduitvoering op netvoeding, 90 tot 305 VAC, met de driver in het armatuur. 30 tot 120 W bij 213 lm/W, tot +50 °C.
LIN-30 · LIN-60 · LIN-90 · LIN-120
5.600 – 22.300 lm
Voor 12 tot 24 volt: sluit rechtstreeks aan op een machinebesturing of 24 volt installatie. 186 lm/W. Let bij 12 volt op de kabeldoorsnede.
LIN-30 · LIN-60 · LIN-90 · LIN-120
6.400 – 25.600 lm tot +120 °C
Hittebestendige SiHF-OB kabel, IR-reflecterende goudcoating op de printplaat en een externe driver buiten de hete zone. Pieken tot +130 °C.
LVHT-30 t/m LVHT-120
3.900 – 15.600 lm tot +110 °C
12 tot 24 volt in een hete zone, 22 tot 88 W bij 177 lm/W. Levensduur per omgevingstemperatuur opgegeven; garantie tot +110 °C.
LVHT-30 t/m LVHT-120
De Linear verlicht een strook onder zich. Gaat het om een luifel, een afstand of een heel terrein, dan zit het antwoord elders in het programma.
| Armatuur | Rol in de lijn | Montagepositie |
|---|---|---|
 Linear25.600 lumen | Lineair lichtbeeld langs machines, proceslijnen en werkzones. Gegoten behuizing, IP69K, ook tot +120 °C. | plafond, wand en machine |
 Manta canopy22.400 lumen | De canopy voor onder een luifel of overkapping, met het vermogen per positie instelbaar via NFC. | plafond en luifel |
 Barracuda44.100 lumen | Floodlight voor wanneer er afstand overbrugd moet worden, ook als HT-uitvoering. | mast en constructie |
 DarkLicht D34.200 lumen | Full cut-off vlakstraler voor terrein en parkeren, waar lichthinder actief beperkt moet worden. | mast en gevel |
Vier uitvoeringen en vier lengtes, zestien combinaties. Bij AC en DC zit de driver in het armatuur; bij de HT-uitvoering zit hij extern, buiten de hete zone. Kies hieronder beide en de specificatielijst verandert mee.
Artikelnummer
De standaarduitvoering voor netvoeding, met de driver in het armatuur.
6.400 lm
| Lichtstroom | 6.400 lm |
| Opgenomen vermogen | 30 W |
| Efficiëntie | 213 lm/W |
| Bundelhoeken | 30°, 60°, 90°, 120° |
| Lichtkleuren | 6500K, 5000K, 4000K, 3000K, 2700K, amber 2200K |
| Tweekleurig | koel wit met amber |
| CRI (Ra) | > 70, optioneel 80 of 90 |
| Kleurconsistentie | MacAdam step 3 |
| Spanningsbereik | 90 tot 305 VAC |
| Stroomopname | ca. 0,13 tot 0,11 A bij 220 tot 277 V |
| Driver | intern |
| Aansluiting | IP69K-junctionbox |
| Kabeltype | H07BQ-F |
| Inschakelstroom | op aanvraag |
| Overspanningsbeveiliging | stabiel tot 75 V, 3.000 tot 6.000 A afvlakking binnen 8/20 µs |
| Behuizing | gegoten aluminium, < 0,08 % koper |
| Beugel | aluminium, < 0,08 % koper |
| Printplaat | massief koperkern |
| Front | diffuus glas IK09 of borosilicaat IK08 |
| Kleur | Titanium Black |
| Afmetingen | 134 × 102 × 350 mm |
| Gewicht | 3,45 kg |
| Levertijd | Standaard binnen een week, maatwerk in overleg |
| Hoekinstelling | 0° tot 45°, zeven vergrendelde standen |
| IP en IK | IP69K / IK09 |
| Bedrijfstemperatuur | −45 tot +50 °C |
| Levensduur leds | TM-21 L90B05, 360.000 uur |
| Garantie | 5 jaar op het complete armatuur |
| Certificering | CE, ENEC, IEC 60598, EMC |
| Artikelnummer | LIN-30 |
| HS-code | 9405500090 |
Artikelnummer
De standaarduitvoering voor netvoeding, met de driver in het armatuur.
12.800 lm
| Lichtstroom | 12.800 lm |
| Opgenomen vermogen | 60 W |
| Efficiëntie | 213 lm/W |
| Bundelhoeken | 30°, 60°, 90°, 120° |
| Lichtkleuren | 6500K, 5000K, 4000K, 3000K, 2700K, amber 2200K |
| Tweekleurig | koel wit met amber |
| CRI (Ra) | > 70, optioneel 80 of 90 |
| Kleurconsistentie | MacAdam step 3 |
| Spanningsbereik | 90 tot 305 VAC |
| Stroomopname | ca. 0,26 tot 0,22 A bij 220 tot 277 V |
| Driver | intern |
| Aansluiting | IP69K-junctionbox |
| Kabeltype | H07BQ-F |
| Inschakelstroom | op aanvraag |
| Overspanningsbeveiliging | stabiel tot 75 V, 3.000 tot 6.000 A afvlakking binnen 8/20 µs |
| Behuizing | gegoten aluminium, < 0,08 % koper |
| Beugel | aluminium, < 0,08 % koper |
| Printplaat | massief koperkern |
| Front | diffuus glas IK09 of borosilicaat IK08 |
| Kleur | Titanium Black |
| Afmetingen | 134 × 102 × 650 mm |
| Gewicht | 5,05 kg |
| Hoekinstelling | 0° tot 45°, zeven vergrendelde standen |
| IP en IK | IP69K / IK09 |
| Bedrijfstemperatuur | −45 tot +50 °C |
| Levensduur leds | TM-21 L90B05, 360.000 uur |
| Garantie | 5 jaar op het complete armatuur |
| Certificering | CE, ENEC, IEC 60598, EMC |
| Artikelnummer | LIN-60 |
| HS-code | 9405500090 |
Artikelnummer
De standaarduitvoering voor netvoeding, met de driver in het armatuur.
19.200 lm
| Lichtstroom | 19.200 lm |
| Opgenomen vermogen | 90 W |
| Efficiëntie | 213 lm/W |
| Bundelhoeken | 30°, 60°, 90°, 120° |
| Lichtkleuren | 6500K, 5000K, 4000K, 3000K, 2700K, amber 2200K |
| Tweekleurig | koel wit met amber |
| CRI (Ra) | > 70, optioneel 80 of 90 |
| Kleurconsistentie | MacAdam step 3 |
| Spanningsbereik | 90 tot 305 VAC |
| Stroomopname | ca. 0,41 tot 0,32 A bij 220 tot 277 V |
| Driver | intern |
| Aansluiting | IP69K-junctionbox |
| Kabeltype | H07BQ-F |
| Inschakelstroom | op aanvraag |
| Overspanningsbeveiliging | stabiel tot 75 V, 3.000 tot 6.000 A afvlakking binnen 8/20 µs |
| Behuizing | gegoten aluminium, < 0,08 % koper |
| Beugel | aluminium, < 0,08 % koper |
| Printplaat | massief koperkern |
| Front | diffuus glas IK09 of borosilicaat IK08 |
| Kleur | Titanium Black |
| Afmetingen | 134 × 102 × 950 mm |
| Gewicht | 6,8 kg |
| Hoekinstelling | 0° tot 45°, zeven vergrendelde standen |
| IP en IK | IP69K / IK09 |
| Bedrijfstemperatuur | −45 tot +50 °C |
| Levensduur leds | TM-21 L90B05, 360.000 uur |
| Garantie | 5 jaar op het complete armatuur |
| Certificering | CE, ENEC, IEC 60598, EMC |
| Artikelnummer | LIN-90 |
| HS-code | 9405500090 |
Artikelnummer
De standaarduitvoering voor netvoeding, met de driver in het armatuur.
25.600 lm
| Lichtstroom | 25.600 lm |
| Opgenomen vermogen | 120 W |
| Efficiëntie | 213 lm/W |
| Bundelhoeken | 30°, 60°, 90°, 120° |
| Lichtkleuren | 6500K, 5000K, 4000K, 3000K, 2700K, amber 2200K |
| Tweekleurig | koel wit met amber |
| CRI (Ra) | > 70, optioneel 80 of 90 |
| Kleurconsistentie | MacAdam step 3 |
| Spanningsbereik | 90 tot 305 VAC |
| Stroomopname | ca. 0,52 tot 0,44 A bij 220 tot 277 V |
| Driver | intern |
| Aansluiting | IP69K-junctionbox |
| Kabeltype | H07BQ-F |
| Inschakelstroom | op aanvraag |
| Overspanningsbeveiliging | stabiel tot 75 V, 3.000 tot 6.000 A afvlakking binnen 8/20 µs |
| Behuizing | gegoten aluminium, < 0,08 % koper |
| Beugel | aluminium, < 0,08 % koper |
| Printplaat | massief koperkern |
| Front | diffuus glas IK09 of borosilicaat IK08 |
| Kleur | Titanium Black |
| Afmetingen | 134 × 102 × 1250 mm |
| Gewicht | 8,4 kg |
| Hoekinstelling | 0° tot 45°, zeven vergrendelde standen |
| IP en IK | IP69K / IK09 |
| Bedrijfstemperatuur | −45 tot +50 °C |
| Levensduur leds | TM-21 L90B05, 360.000 uur |
| Garantie | 5 jaar op het complete armatuur |
| Certificering | CE, ENEC, IEC 60598, EMC |
| Artikelnummer | LIN-120 |
| HS-code | 9405500090 |
Artikelnummer
De gelijkspanningsuitvoering voor machines, OEM en 24 volt installaties.
5.600 lm
| Lichtstroom | 5.600 lm |
| Opgenomen vermogen | 30 W |
| Efficiëntie | 186 lm/W |
| Bundelhoeken | 30°, 60°, 90°, 120° |
| Lichtkleuren | 6500K, 5000K, 4000K, 3000K, 2700K, amber 2200K |
| Tweekleurig | koel wit met amber |
| CRI (Ra) | > 70, optioneel 80 of 90 |
| Kleurconsistentie | MacAdam step 3 |
| Spanningsbereik | 12 tot 24 VDC |
| Stroomopname | ca. 1,25 A bij 24 V, 2,5 A bij 12 V |
| Driver | intern |
| Aansluiting | IP69K-junctionbox |
| Kabeltype | H07BQ-F |
| Inschakelstroom | op aanvraag |
| Overspanningsbeveiliging | stabiel tot 75 V, 3.000 tot 6.000 A afvlakking binnen 8/20 µs |
| Behuizing | gegoten aluminium, < 0,08 % koper |
| Beugel | aluminium, < 0,08 % koper |
| Printplaat | massief koperkern |
| Front | diffuus glas IK09 of borosilicaat IK08 |
| Kleur | Titanium Black |
| Afmetingen | 134 × 102 × 350 mm |
| Gewicht | 3,45 kg |
| Hoekinstelling | 0° tot 45°, zeven vergrendelde standen |
| IP en IK | IP69K / IK09 |
| Bedrijfstemperatuur | −45 tot +50 °C |
| Levensduur leds | TM-21 L90B05, 360.000 uur |
| Garantie | 5 jaar op het complete armatuur |
| Certificering | CE, ENEC, IEC 60598, EMC |
| Artikelnummer | LIN-30 |
| HS-code | 9405500090 |
Artikelnummer
De gelijkspanningsuitvoering voor machines, OEM en 24 volt installaties.
11.200 lm
| Lichtstroom | 11.200 lm |
| Opgenomen vermogen | 60 W |
| Efficiëntie | 186 lm/W |
| Bundelhoeken | 30°, 60°, 90°, 120° |
| Lichtkleuren | 6500K, 5000K, 4000K, 3000K, 2700K, amber 2200K |
| Tweekleurig | koel wit met amber |
| CRI (Ra) | > 70, optioneel 80 of 90 |
| Kleurconsistentie | MacAdam step 3 |
| Spanningsbereik | 12 tot 24 VDC |
| Stroomopname | ca. 2,5 A bij 24 V, 5,0 A bij 12 V |
| Driver | intern |
| Aansluiting | IP69K-junctionbox |
| Kabeltype | H07BQ-F |
| Inschakelstroom | op aanvraag |
| Overspanningsbeveiliging | stabiel tot 75 V, 3.000 tot 6.000 A afvlakking binnen 8/20 µs |
| Behuizing | gegoten aluminium, < 0,08 % koper |
| Beugel | aluminium, < 0,08 % koper |
| Printplaat | massief koperkern |
| Front | diffuus glas IK09 of borosilicaat IK08 |
| Kleur | Titanium Black |
| Afmetingen | 134 × 102 × 650 mm |
| Gewicht | 5,05 kg |
| Hoekinstelling | 0° tot 45°, zeven vergrendelde standen |
| IP en IK | IP69K / IK09 |
| Bedrijfstemperatuur | −45 tot +50 °C |
| Levensduur leds | TM-21 L90B05, 360.000 uur |
| Garantie | 5 jaar op het complete armatuur |
| Certificering | CE, ENEC, IEC 60598, EMC |
| Artikelnummer | LIN-60 |
| HS-code | 9405500090 |
Artikelnummer
De gelijkspanningsuitvoering voor machines, OEM en 24 volt installaties.
16.700 lm
| Lichtstroom | 16.700 lm |
| Opgenomen vermogen | 90 W |
| Efficiëntie | 186 lm/W |
| Bundelhoeken | 30°, 60°, 90°, 120° |
| Lichtkleuren | 6500K, 5000K, 4000K, 3000K, 2700K, amber 2200K |
| Tweekleurig | koel wit met amber |
| CRI (Ra) | > 70, optioneel 80 of 90 |
| Kleurconsistentie | MacAdam step 3 |
| Spanningsbereik | 12 tot 24 VDC |
| Stroomopname | ca. 3,75 A bij 24 V, 7,5 A bij 12 V |
| Driver | intern |
| Aansluiting | IP69K-junctionbox |
| Kabeltype | H07BQ-F |
| Inschakelstroom | op aanvraag |
| Overspanningsbeveiliging | stabiel tot 75 V, 3.000 tot 6.000 A afvlakking binnen 8/20 µs |
| Behuizing | gegoten aluminium, < 0,08 % koper |
| Beugel | aluminium, < 0,08 % koper |
| Printplaat | massief koperkern |
| Front | diffuus glas IK09 of borosilicaat IK08 |
| Kleur | Titanium Black |
| Afmetingen | 134 × 102 × 950 mm |
| Gewicht | 6,8 kg |
| Hoekinstelling | 0° tot 45°, zeven vergrendelde standen |
| IP en IK | IP69K / IK09 |
| Bedrijfstemperatuur | −45 tot +50 °C |
| Levensduur leds | TM-21 L90B05, 360.000 uur |
| Garantie | 5 jaar op het complete armatuur |
| Certificering | CE, ENEC, IEC 60598, EMC |
| Artikelnummer | LIN-90 |
| HS-code | 9405500090 |
Artikelnummer
De gelijkspanningsuitvoering voor machines, OEM en 24 volt installaties.
22.300 lm
| Lichtstroom | 22.300 lm |
| Opgenomen vermogen | 120 W |
| Efficiëntie | 186 lm/W |
| Bundelhoeken | 30°, 60°, 90°, 120° |
| Lichtkleuren | 6500K, 5000K, 4000K, 3000K, 2700K, amber 2200K |
| Tweekleurig | koel wit met amber |
| CRI (Ra) | > 70, optioneel 80 of 90 |
| Kleurconsistentie | MacAdam step 3 |
| Spanningsbereik | 12 tot 24 VDC |
| Stroomopname | ca. 5,0 A bij 24 V, 10,0 A bij 12 V |
| Driver | intern |
| Aansluiting | IP69K-junctionbox |
| Kabeltype | H07BQ-F |
| Inschakelstroom | op aanvraag |
| Overspanningsbeveiliging | stabiel tot 75 V, 3.000 tot 6.000 A afvlakking binnen 8/20 µs |
| Behuizing | gegoten aluminium, < 0,08 % koper |
| Beugel | aluminium, < 0,08 % koper |
| Printplaat | massief koperkern |
| Front | diffuus glas IK09 of borosilicaat IK08 |
| Kleur | Titanium Black |
| Afmetingen | 134 × 102 × 1250 mm |
| Gewicht | 8,4 kg |
| Hoekinstelling | 0° tot 45°, zeven vergrendelde standen |
| IP en IK | IP69K / IK09 |
| Bedrijfstemperatuur | −45 tot +50 °C |
| Levensduur leds | TM-21 L90B05, 360.000 uur |
| Garantie | 5 jaar op het complete armatuur |
| Certificering | CE, ENEC, IEC 60598, EMC |
| Artikelnummer | LIN-120 |
| HS-code | 9405500090 |
Artikelnummer
De hoge-temperatuuruitvoering op netvoeding, met de driver buiten de hete zone.
6.400 lm
| Lichtstroom | 6.400 lm |
| Opgenomen vermogen | 30 W |
| Efficiëntie | 213 lm/W |
| Bundelhoeken | 20°, 40°, 60°, 120° |
| Lichtkleuren | 6500K, 4000K, 2700K, amber 2200K |
| Tweekleurig | koel wit met amber |
| CRI (Ra) | > 70, optioneel 80 of 90 |
| Kleurconsistentie | MacAdam step 3 |
| Spanningsbereik | 90 tot 305 VAC |
| Stroomopname | ca. 0,13 tot 0,11 A bij 220 tot 277 V |
| Driver | extern, buiten de zone |
| Aansluiting | IP69K-junctionbox |
| Kabeltype | SiHF-OB, hittebestendig |
| Inschakelstroom | op aanvraag |
| Overspanningsbeveiliging | stabiel tot 75 V, 3.000 tot 6.000 A afvlakking binnen 8/20 µs |
| Behuizing | gegoten aluminium, < 0,08 % koper |
| Beugel | aluminium, < 0,08 % koper |
| Printplaat | koperkern met IR-goudcoating |
| Front | diffuus glas IK09 of borosilicaat IK08 |
| Kleur | Titanium Light Grey |
| Afmetingen | 134 × 102 × 350 mm |
| Gewicht | 2,8 kg |
| Hoekinstelling | 0° tot 45°, zeven vergrendelde standen |
| IP en IK | IP69K / IK09 |
| Bedrijfstemperatuur | −45 tot +120 °C |
| Levensduur leds | TM-21 L90B05, 360.000 uur bij +50 °C |
| Garantie | 5 jaar tot +120 °C |
| Certificering | CE, ENEC, IEC 60598, EMC |
| Artikelnummer | LVHT-30 |
| HS-code | 9405500090 |
Artikelnummer
De hoge-temperatuuruitvoering op netvoeding, met de driver buiten de hete zone.
12.800 lm
| Lichtstroom | 12.800 lm |
| Opgenomen vermogen | 60 W |
| Efficiëntie | 213 lm/W |
| Bundelhoeken | 20°, 40°, 60°, 120° |
| Lichtkleuren | 6500K, 4000K, 2700K, amber 2200K |
| Tweekleurig | koel wit met amber |
| CRI (Ra) | > 70, optioneel 80 of 90 |
| Kleurconsistentie | MacAdam step 3 |
| Spanningsbereik | 90 tot 305 VAC |
| Stroomopname | ca. 0,26 tot 0,22 A bij 220 tot 277 V |
| Driver | extern, buiten de zone |
| Aansluiting | IP69K-junctionbox |
| Kabeltype | SiHF-OB, hittebestendig |
| Inschakelstroom | op aanvraag |
| Overspanningsbeveiliging | stabiel tot 75 V, 3.000 tot 6.000 A afvlakking binnen 8/20 µs |
| Behuizing | gegoten aluminium, < 0,08 % koper |
| Beugel | aluminium, < 0,08 % koper |
| Printplaat | koperkern met IR-goudcoating |
| Front | diffuus glas IK09 of borosilicaat IK08 |
| Kleur | Titanium Light Grey |
| Afmetingen | 134 × 102 × 650 mm |
| Gewicht | 4,4 kg |
| Hoekinstelling | 0° tot 45°, zeven vergrendelde standen |
| IP en IK | IP69K / IK09 |
| Bedrijfstemperatuur | −45 tot +120 °C |
| Levensduur leds | TM-21 L90B05, 360.000 uur bij +50 °C |
| Garantie | 5 jaar tot +120 °C |
| Certificering | CE, ENEC, IEC 60598, EMC |
| Artikelnummer | LVHT-60 |
| HS-code | 9405500090 |
Artikelnummer
De hoge-temperatuuruitvoering op netvoeding, met de driver buiten de hete zone.
19.200 lm
| Lichtstroom | 19.200 lm |
| Opgenomen vermogen | 90 W |
| Efficiëntie | 213 lm/W |
| Bundelhoeken | 20°, 40°, 60°, 120° |
| Lichtkleuren | 6500K, 4000K, 2700K, amber 2200K |
| Tweekleurig | koel wit met amber |
| CRI (Ra) | > 70, optioneel 80 of 90 |
| Kleurconsistentie | MacAdam step 3 |
| Spanningsbereik | 90 tot 305 VAC |
| Stroomopname | ca. 0,41 tot 0,32 A bij 220 tot 277 V |
| Driver | extern, buiten de zone |
| Aansluiting | IP69K-junctionbox |
| Kabeltype | SiHF-OB, hittebestendig |
| Inschakelstroom | op aanvraag |
| Overspanningsbeveiliging | stabiel tot 75 V, 3.000 tot 6.000 A afvlakking binnen 8/20 µs |
| Behuizing | gegoten aluminium, < 0,08 % koper |
| Beugel | aluminium, < 0,08 % koper |
| Printplaat | koperkern met IR-goudcoating |
| Front | diffuus glas IK09 of borosilicaat IK08 |
| Kleur | Titanium Light Grey |
| Afmetingen | 134 × 102 × 950 mm |
| Gewicht | 6,0 kg |
| Hoekinstelling | 0° tot 45°, zeven vergrendelde standen |
| IP en IK | IP69K / IK09 |
| Bedrijfstemperatuur | −45 tot +120 °C |
| Levensduur leds | TM-21 L90B05, 360.000 uur bij +50 °C |
| Garantie | 5 jaar tot +120 °C |
| Certificering | CE, ENEC, IEC 60598, EMC |
| Artikelnummer | LVHT-90 |
| HS-code | 9405500090 |
Artikelnummer
De hoge-temperatuuruitvoering op netvoeding, met de driver buiten de hete zone.
25.600 lm
| Lichtstroom | 25.600 lm |
| Opgenomen vermogen | 120 W |
| Efficiëntie | 213 lm/W |
| Bundelhoeken | 20°, 40°, 60°, 120° |
| Lichtkleuren | 6500K, 4000K, 2700K, amber 2200K |
| Tweekleurig | koel wit met amber |
| CRI (Ra) | > 70, optioneel 80 of 90 |
| Kleurconsistentie | MacAdam step 3 |
| Spanningsbereik | 90 tot 305 VAC |
| Stroomopname | ca. 0,52 tot 0,44 A bij 220 tot 277 V |
| Driver | extern, buiten de zone |
| Aansluiting | IP69K-junctionbox |
| Kabeltype | SiHF-OB, hittebestendig |
| Inschakelstroom | op aanvraag |
| Overspanningsbeveiliging | stabiel tot 75 V, 3.000 tot 6.000 A afvlakking binnen 8/20 µs |
| Behuizing | gegoten aluminium, < 0,08 % koper |
| Beugel | aluminium, < 0,08 % koper |
| Printplaat | koperkern met IR-goudcoating |
| Front | diffuus glas IK09 of borosilicaat IK08 |
| Kleur | Titanium Light Grey |
| Afmetingen | 134 × 102 × 1250 mm |
| Gewicht | 7,6 kg |
| Hoekinstelling | 0° tot 45°, zeven vergrendelde standen |
| IP en IK | IP69K / IK09 |
| Bedrijfstemperatuur | −45 tot +120 °C |
| Levensduur leds | TM-21 L90B05, 360.000 uur bij +50 °C |
| Garantie | 5 jaar tot +120 °C |
| Certificering | CE, ENEC, IEC 60598, EMC |
| Artikelnummer | LVHT-120 |
| HS-code | 9405500090 |
Artikelnummer
De hoge-temperatuuruitvoering op gelijkspanning, voor machines in een hete zone.
3.900 lm
| Lichtstroom | 3.900 lm |
| Opgenomen vermogen | 22 W |
| Efficiëntie | 177 lm/W |
| Bundelhoeken | 20°, 40°, 60°, 120° |
| Lichtkleuren | 6500K, 4000K, 2700K, amber 2200K |
| Tweekleurig | koel wit met amber |
| CRI (Ra) | > 70, optioneel 80 of 90 |
| Kleurconsistentie | MacAdam step 3 |
| Spanningsbereik | 12 tot 24 VDC |
| Stroomopname | ca. 0,92 A bij 24 V, 1,84 A bij 12 V |
| Driver | extern, buiten de zone |
| Aansluiting | IP69K-junctionbox |
| Kabeltype | SiHF-OB, hittebestendig |
| Inschakelstroom | op aanvraag |
| Overspanningsbeveiliging | stabiel tot 75 V, 3.000 tot 6.000 A afvlakking binnen 8/20 µs |
| Behuizing | gegoten aluminium, < 0,08 % koper |
| Beugel | aluminium, < 0,08 % koper |
| Printplaat | koperkern met IR-goudcoating |
| Front | diffuus glas IK09 of borosilicaat IK08 |
| Kleur | Titanium Light Grey |
| Afmetingen | 134 × 102 × 350 mm |
| Gewicht | 2,8 kg |
| Hoekinstelling | 0° tot 45°, zeven vergrendelde standen |
| IP en IK | IP69K / IK09 |
| Bedrijfstemperatuur | −45 tot +110 °C |
| Levensduur leds | TM-21 L90B05, 360.000 uur bij +50 °C · 103.000 bij +85 °C · 90.700 bij +105 °C · 51.400 bij +120 °C |
| Garantie | 5 jaar tot +110 °C |
| Certificering | CE, ENEC, IEC 60598, EMC |
| Artikelnummer | LVHT-30 |
| HS-code | 9405500090 |
Artikelnummer
De hoge-temperatuuruitvoering op gelijkspanning, voor machines in een hete zone.
7.800 lm
| Lichtstroom | 7.800 lm |
| Opgenomen vermogen | 44 W |
| Efficiëntie | 177 lm/W |
| Bundelhoeken | 20°, 40°, 60°, 120° |
| Lichtkleuren | 6500K, 4000K, 2700K, amber 2200K |
| Tweekleurig | koel wit met amber |
| CRI (Ra) | > 70, optioneel 80 of 90 |
| Kleurconsistentie | MacAdam step 3 |
| Spanningsbereik | 12 tot 24 VDC |
| Stroomopname | ca. 1,83 A bij 24 V, 3,7 A bij 12 V |
| Driver | extern, buiten de zone |
| Aansluiting | IP69K-junctionbox |
| Kabeltype | SiHF-OB, hittebestendig |
| Inschakelstroom | op aanvraag |
| Overspanningsbeveiliging | stabiel tot 75 V, 3.000 tot 6.000 A afvlakking binnen 8/20 µs |
| Behuizing | gegoten aluminium, < 0,08 % koper |
| Beugel | aluminium, < 0,08 % koper |
| Printplaat | koperkern met IR-goudcoating |
| Front | diffuus glas IK09 of borosilicaat IK08 |
| Kleur | Titanium Light Grey |
| Afmetingen | 134 × 102 × 650 mm |
| Gewicht | 4,4 kg |
| Hoekinstelling | 0° tot 45°, zeven vergrendelde standen |
| IP en IK | IP69K / IK09 |
| Bedrijfstemperatuur | −45 tot +110 °C |
| Levensduur leds | TM-21 L90B05, 360.000 uur bij +50 °C · 103.000 bij +85 °C · 90.700 bij +105 °C · 51.400 bij +120 °C |
| Garantie | 5 jaar tot +110 °C |
| Certificering | CE, ENEC, IEC 60598, EMC |
| Artikelnummer | LVHT-60 |
| HS-code | 9405500090 |
Artikelnummer
De hoge-temperatuuruitvoering op gelijkspanning, voor machines in een hete zone.
11.700 lm
| Lichtstroom | 11.700 lm |
| Opgenomen vermogen | 66 W |
| Efficiëntie | 177 lm/W |
| Bundelhoeken | 20°, 40°, 60°, 120° |
| Lichtkleuren | 6500K, 4000K, 2700K, amber 2200K |
| Tweekleurig | koel wit met amber |
| CRI (Ra) | > 70, optioneel 80 of 90 |
| Kleurconsistentie | MacAdam step 3 |
| Spanningsbereik | 12 tot 24 VDC |
| Stroomopname | ca. 2,8 A bij 24 V, 5,5 A bij 12 V |
| Driver | extern, buiten de zone |
| Aansluiting | IP69K-junctionbox |
| Kabeltype | SiHF-OB, hittebestendig |
| Inschakelstroom | op aanvraag |
| Overspanningsbeveiliging | stabiel tot 75 V, 3.000 tot 6.000 A afvlakking binnen 8/20 µs |
| Behuizing | gegoten aluminium, < 0,08 % koper |
| Beugel | aluminium, < 0,08 % koper |
| Printplaat | koperkern met IR-goudcoating |
| Front | diffuus glas IK09 of borosilicaat IK08 |
| Kleur | Titanium Light Grey |
| Afmetingen | 134 × 102 × 950 mm |
| Gewicht | 6,0 kg |
| Hoekinstelling | 0° tot 45°, zeven vergrendelde standen |
| IP en IK | IP69K / IK09 |
| Bedrijfstemperatuur | −45 tot +110 °C |
| Levensduur leds | TM-21 L90B05, 360.000 uur bij +50 °C · 103.000 bij +85 °C · 90.700 bij +105 °C · 51.400 bij +120 °C |
| Garantie | 5 jaar tot +110 °C |
| Certificering | CE, ENEC, IEC 60598, EMC |
| Artikelnummer | LVHT-90 |
| HS-code | 9405500090 |
Artikelnummer
De hoge-temperatuuruitvoering op gelijkspanning, voor machines in een hete zone.
15.600 lm
| Lichtstroom | 15.600 lm |
| Opgenomen vermogen | 88 W |
| Efficiëntie | 177 lm/W |
| Bundelhoeken | 20°, 40°, 60°, 120° |
| Lichtkleuren | 6500K, 4000K, 2700K, amber 2200K |
| Tweekleurig | koel wit met amber |
| CRI (Ra) | > 70, optioneel 80 of 90 |
| Kleurconsistentie | MacAdam step 3 |
| Spanningsbereik | 12 tot 24 VDC |
| Stroomopname | ca. 3,7 A bij 24 V, 7,4 A bij 12 V |
| Driver | extern, buiten de zone |
| Aansluiting | IP69K-junctionbox |
| Kabeltype | SiHF-OB, hittebestendig |
| Inschakelstroom | op aanvraag |
| Overspanningsbeveiliging | stabiel tot 75 V, 3.000 tot 6.000 A afvlakking binnen 8/20 µs |
| Behuizing | gegoten aluminium, < 0,08 % koper |
| Beugel | aluminium, < 0,08 % koper |
| Printplaat | koperkern met IR-goudcoating |
| Front | diffuus glas IK09 of borosilicaat IK08 |
| Kleur | Titanium Light Grey |
| Afmetingen | 134 × 102 × 1250 mm |
| Gewicht | 7,6 kg |
| Hoekinstelling | 0° tot 45°, zeven vergrendelde standen |
| IP en IK | IP69K / IK09 |
| Bedrijfstemperatuur | −45 tot +110 °C |
| Levensduur leds | TM-21 L90B05, 360.000 uur bij +50 °C · 103.000 bij +85 °C · 90.700 bij +105 °C · 51.400 bij +120 °C |
| Garantie | 5 jaar tot +110 °C |
| Certificering | CE, ENEC, IEC 60598, EMC |
| Artikelnummer | LVHT-120 |
| HS-code | 9405500090 |
Directe download, zonder formulier. Met maattekening per lengte en bestelcode.
De aansluiting loopt via een IP69K-junctionbox met H07BQ-F kabel; bij de HT-uitvoering is dat hittebestendige SiHF-OB. Bij lijnverlichting is de kabelinvoer de plek waar het in de praktijk misgaat.
zelfde klasse als het armatuur
of 12 tot 24 VDC
bij de HT extern, buiten de zone
in stappen van 30°
Het armatuur is per 30 graden kantelbaar tot 180 graden, zodat de bundel op de machine of de looprichting kan worden gezet. Hoeveel armaturen op één installatieautomaat passen, hangt af van de lengte, de uitvoering, de spanning en het kabeltraject: bij een lange rij armaturen langs een machine is de spanningsval meestal de beperkende factor, niet de automaat.
Let bij 12 volt op de kabeldoorsnede: de stroom verdubbelt ten opzichte van 24 volt, tot 10 ampère bij de 120 watt uitvoering. Geef het aantal, de lengte en de kabelroute door, dan rekenen wij het na binnen het lichtadvies en de installatieberekening. De inschakelstroom is op aanvraag beschikbaar.
De standaarduitvoeringen zijn leverbaar met 30°, 60°, 90° of 120°; de HT-reeks met 20°, 40°, 60° of 120°. De hoek bepaalt of het licht op de machine valt of op de vloer ernaast. Twijfelt u, dan onderbouwen wij de keuze met een gratis lichtberekening.
Smalle verdeling: 30° bij de standaarduitvoeringen, 20° bij de HT-reeks. Voor hoge montage of gerichte belichting van een machinedeel.
De middenverdeling langs een proceslijn of loopbrug: licht op de machine, minder op de vloer ernaast.
Brede verdeling voor de standaarduitvoeringen, bij lagere montagehoogte in een hal of technische ruimte.
Zeer breed, ook leverbaar bij de HT-reeks. Voor lage plafonds, gangen en smalle zones dicht op de vloer.
| Uitvoering | Bundelhoeken | Lichtkleuren | Toepassing |
|---|---|---|---|
| Linear AC | 30°, 60°, 90°, 120° | 6500K tot 2700K, amber 2200K | Netvoeding, tot +50 °C. Hal, proceslijn, natte zone. |
| Linear DC | 30°, 60°, 90°, 120° | 6500K tot 2700K, amber 2200K | 12 tot 24 volt, voor machines en OEM-toepassingen. |
| Linear HT, AC | 20°, 40°, 60°, 120° | 6500K, 4000K, 2700K, amber 2200K | Hete zones tot +120 °C, driver buiten de zone. |
| Linear HT, DC | 20°, 40°, 60°, 120° | 6500K, 4000K, 2700K, amber 2200K | Hete zones tot +110 °C op gelijkspanning. |
Tweekleurig koel wit met amber is leverbaar. CRI > 70, optioneel 80 of 90, kleurconsistentie MacAdam step 3. De kleurtemperatuur en de optiek worden bij bestelling apart gespecificeerd.
Bij een buisarmatuur draagt de kunststof buis zelf de constructie en zitten de afdichtingen in twee eindkappen. Dat is de plek waar vocht binnenkomt na een paar jaar reinigen, en de plek die bezwijkt bij impact of trilling. De Linear draait dat om: de gegoten aluminium behuizing draagt alles, en de afdichting zit in het gietstuk.

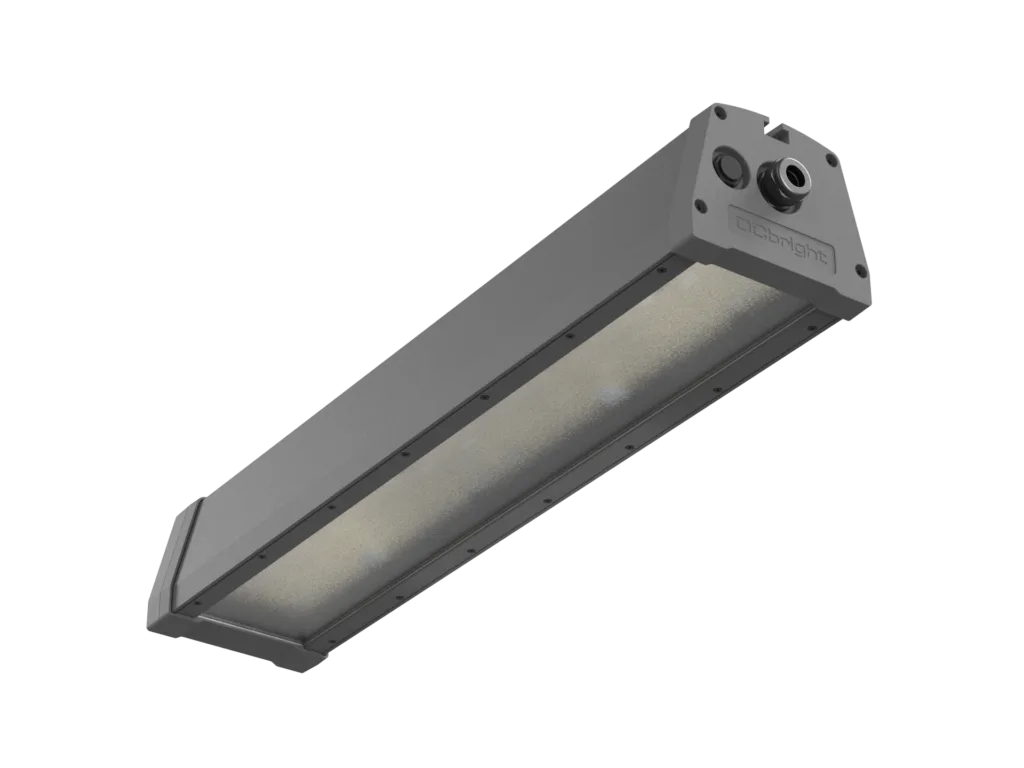

Massief koperkern-printplaat, in de HT-uitvoering met een IR-reflecterende goudcoating. Zo blijft 213 lm/W ook staan als de omgeving warm wordt.
Zie de toepassing bij hoge temperatuur verlichting, zware industrie en extreme hitte en de fotogalerij.
met IP69K-junctionbox
300, 600, 900 en 1.200 mm
Een armatuur dat “geschikt tot +120 °C” is, haalt daar niet dezelfde levensduur als bij +50 °C. Dat verzwijgen wij niet: hiernaast staat wat de opgave per omgevingstemperatuur is voor de HT-uitvoering. Bij +50 °C is dat 360.000 uur, bij +120 °C nog 51.400 uur, ruim veertien jaar bij tien branduren per dag.
Daarom beoordelen wij een hoge-temperatuurtoepassing altijd op projectniveau. Niet alleen de omgevingstemperatuur telt, maar ook stralingswarmte, luchtstroming rond het armatuur, de montagepositie, de brandduur en de plaats van de driver. Bij de HT-uitvoering zit die driver bewust buiten de hete zone. De AC-uitvoering is gegarandeerd tot +120 °C met kortstondige pieken tot +130 °C; de DC-uitvoering tot +110 °C.
De HT-uitvoering is geen universele oplossing voor elke warme omgeving. Stralingswarmte, piektemperaturen en chemische belasting kunnen de keuze veranderen. Leg de situatie voor voordat u bestelt.
| Omgevingstemperatuur | Levensduur L90B05 |
|---|---|
| +50 °C | 360.000 uur |
| +85 °C | 103.000 uur |
| +105 °C | 90.700 uur |
| +120 °C | 51.400 uur |
Opgave voor de HT-uitvoering in gelijkspanning, gemeten volgens TM-21 en gerapporteerd als L90B05, gelijk aan de rest van het programma. Zie ook verlichting bij hoge temperaturen.
Lange, smalle zones waar reiniging, hitte of trilling het armatuur belasten.

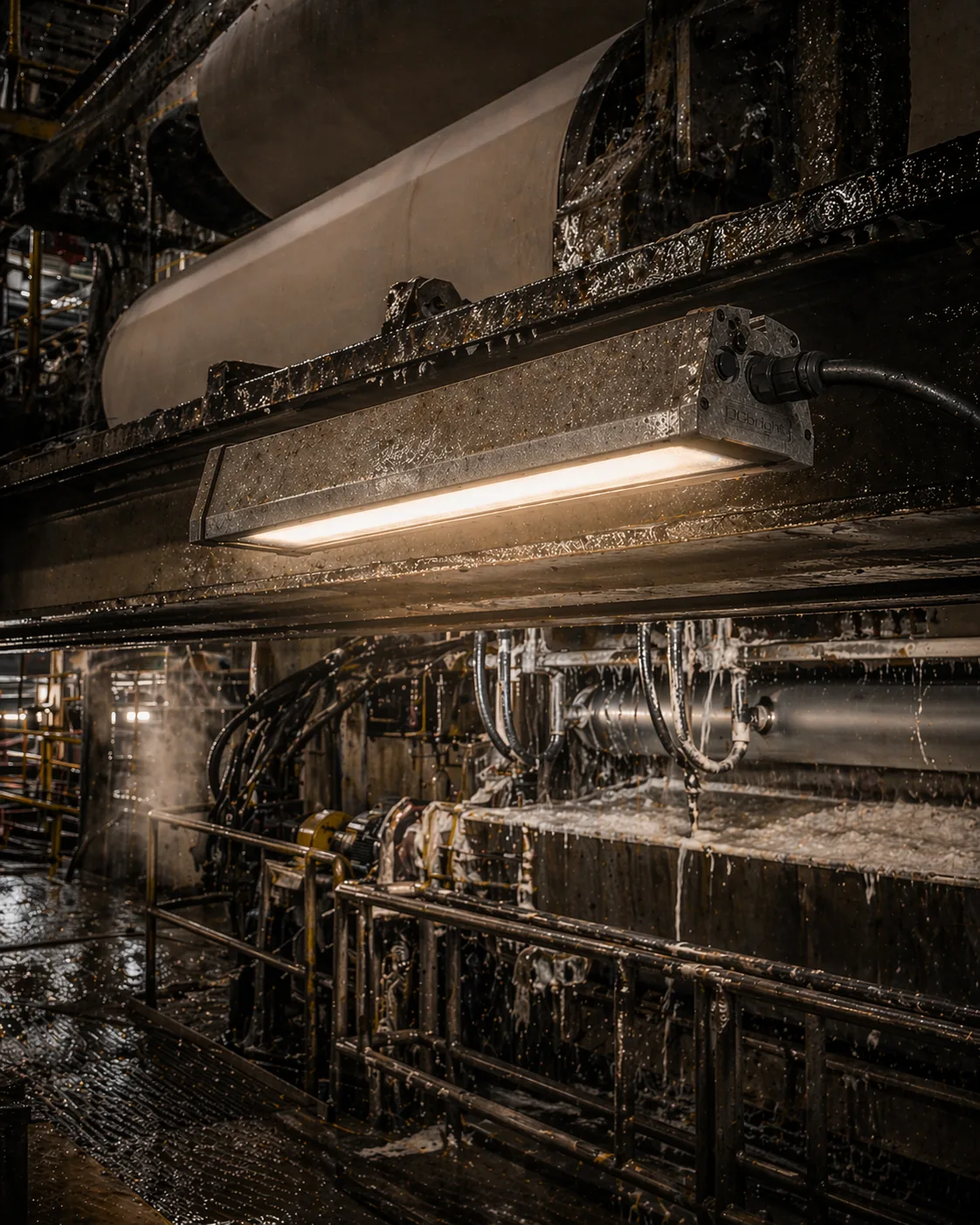

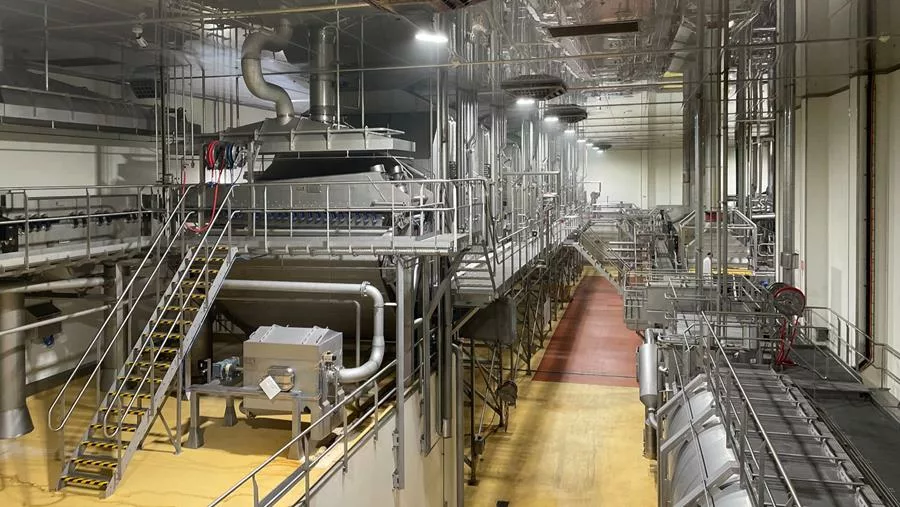

Langs een papiermachine of een proceslijn is een lineair lichtbeeld het enige dat past: de zone is lang en smal, en de armaturen hangen dicht op de machine.
Dagelijks reinigen met heet water, schuim en desinfectiemiddel is voor een armatuur zwaarder dan het weer buiten. IP69K en een gegoten behuizing zonder naden zijn hier de reden van de keuze.
In een droogtunnel of klimaatkamer komen hitte, damp en reiniging samen. De HT-uitvoering werkt tot +120 °C, met de driver buiten de zone.
Voor machinebouwers die verlichting als onderdeel van de machine meeleveren, en voor retrofit waar een bestaand armatuur het niet houdt. De DC-uitvoering sluit direct op de machinebesturing aan.

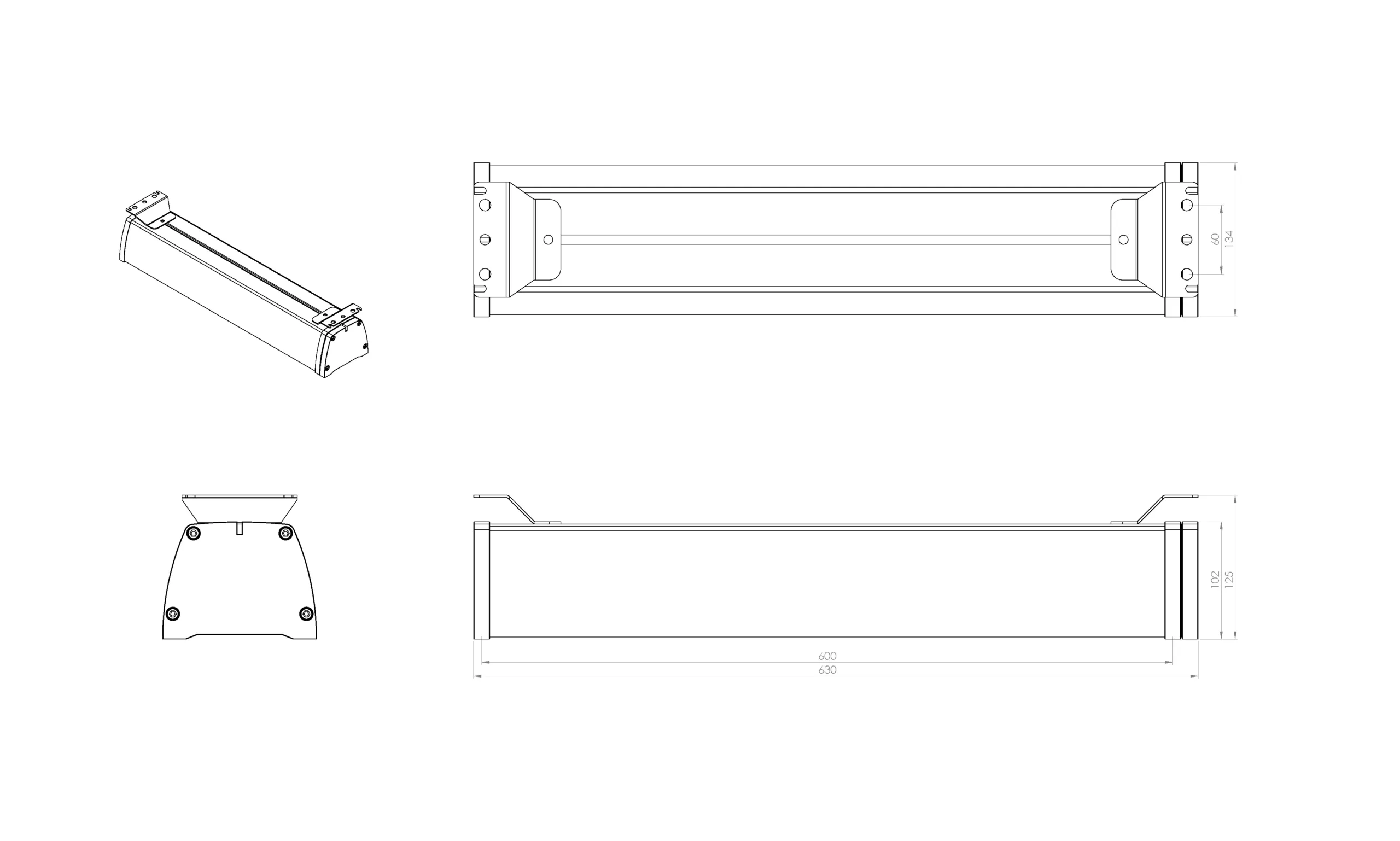

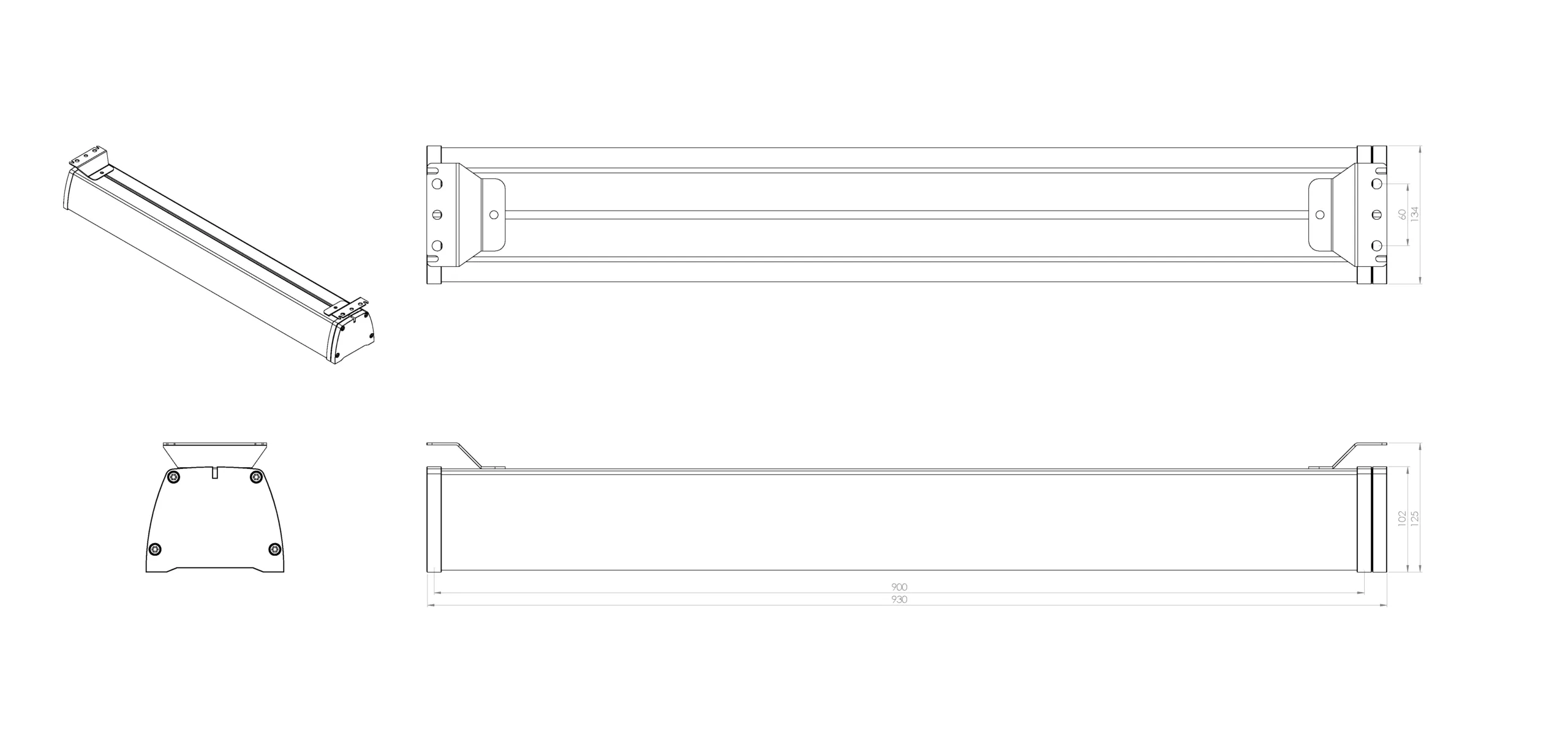

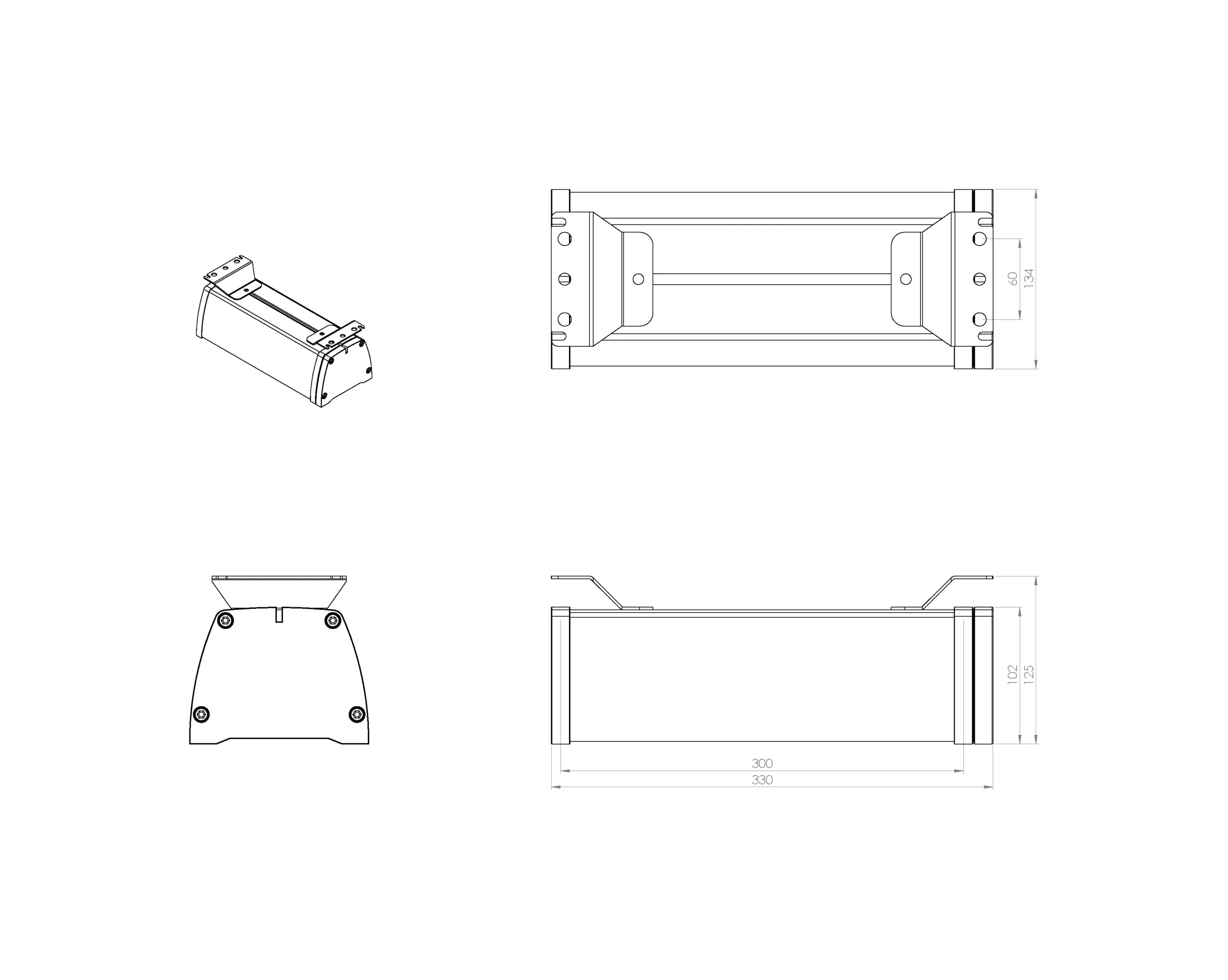

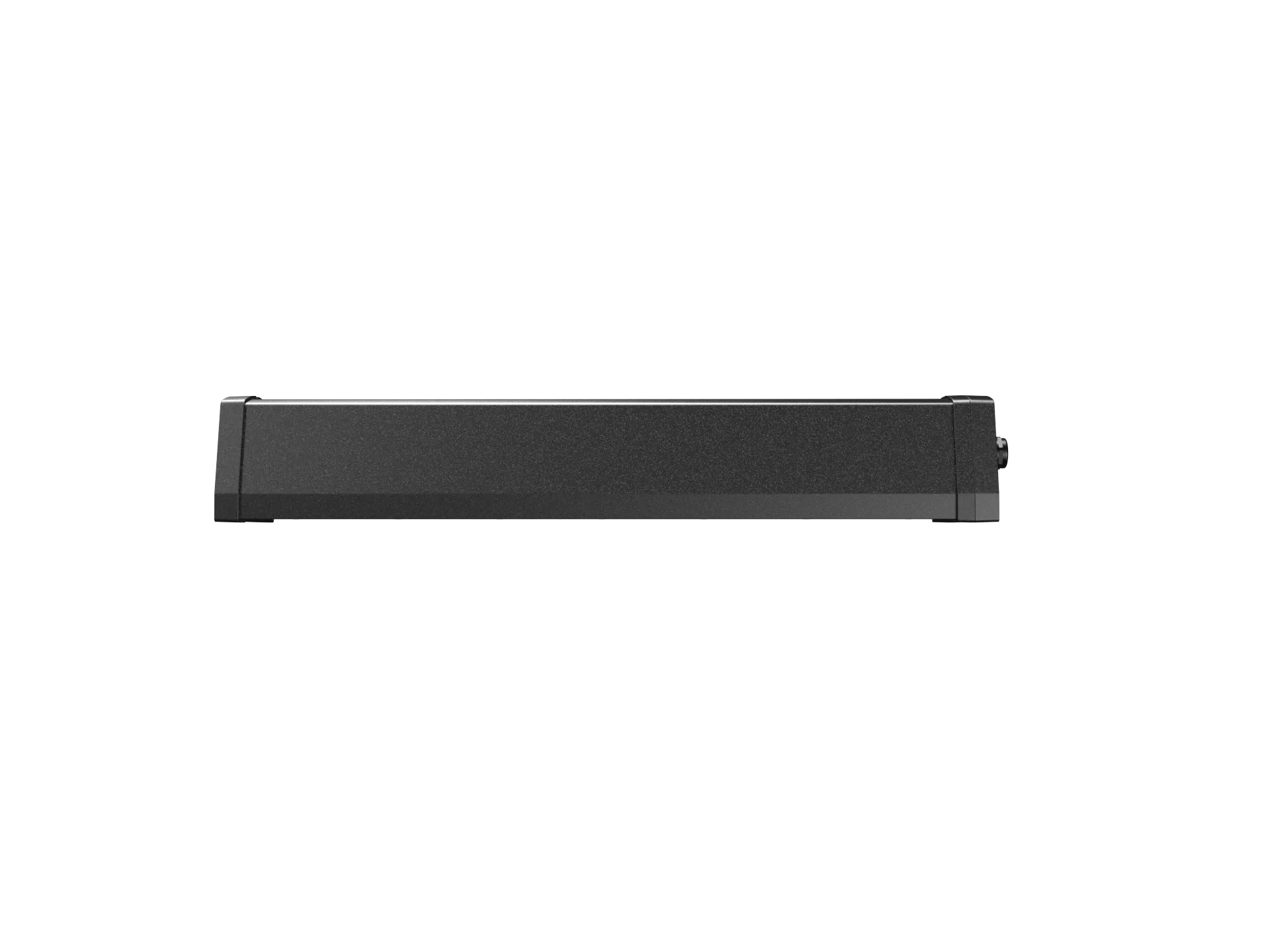

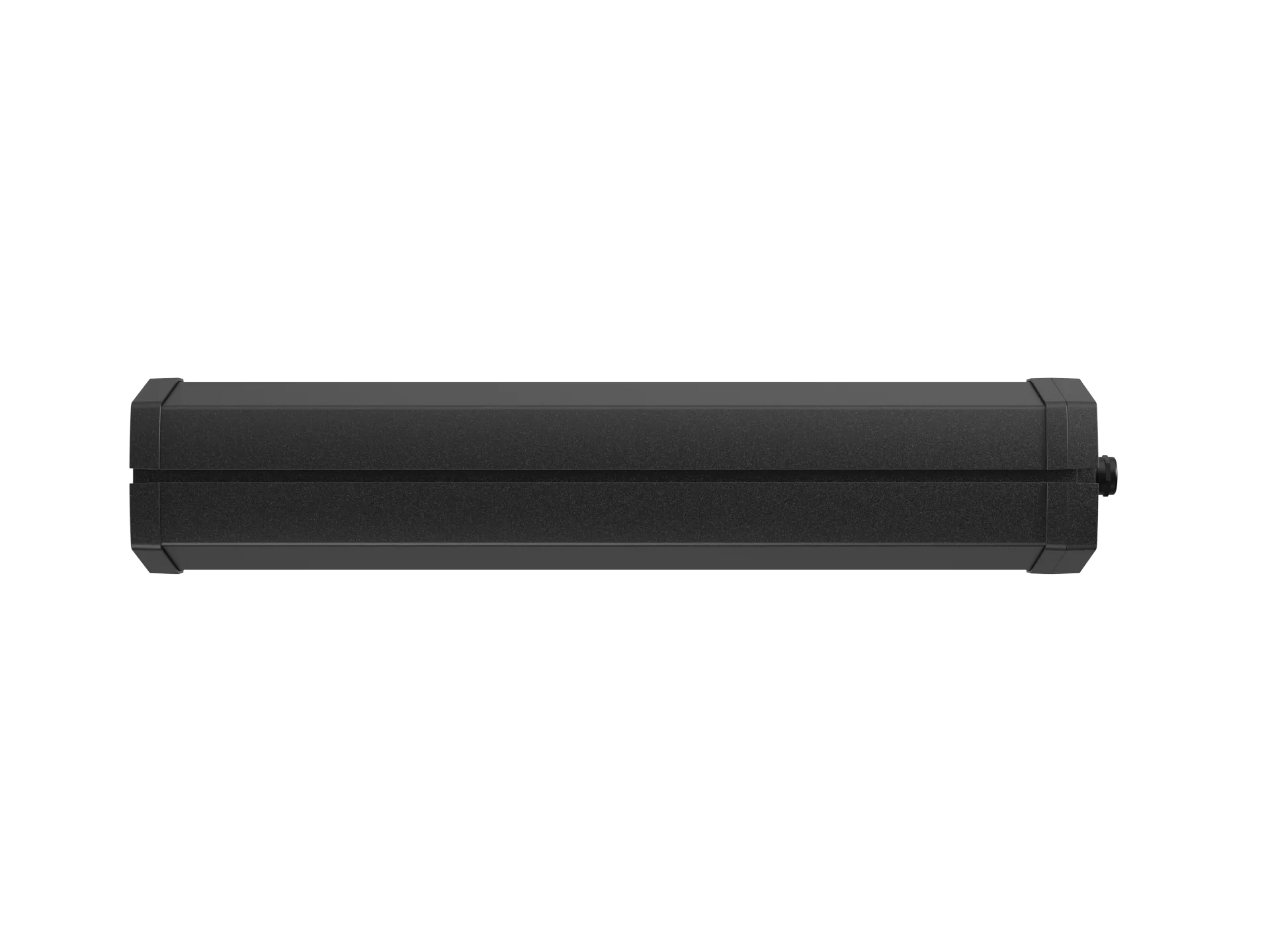

Alle uitvoeringen delen dezelfde doorsnede van 134 × 102 mm; alleen de lengte en het gewicht verschillen. De tekening hiernaast volgt de lengte die u bij de specificaties koos.
Aanzichten met maatvoering.
| Lengte | Afmetingen | Gewicht |
|---|---|---|
| 300 mm | 134 × 102 × 350 mm | 3,45 kg |
| 600 mm | 134 × 102 × 650 mm | 5,05 kg |
| 900 mm | 134 × 102 × 950 mm | 6,8 kg |
| 1.200 mm | 134 × 102 × 1250 mm | 8,4 kg |
Maten in mm, breedte × hoogte × lengte. De aansluiting loopt via een IP69K-junctionbox, zodat de kabelinvoer dezelfde beschermingsgraad houdt als het armatuur zelf. De maattekening per lengte staat ook in de datasheet; DXF en STEP zijn op aanvraag beschikbaar.
Elke claim draagt zijn conditie in dezelfde zin. Meer over de testmethodes leest u bij productkwaliteit en garantie.
Het armatuur is IP69K, inclusief de junctionbox waarop wordt aangesloten, dus de kabelinvoer houdt dezelfde beschermingsgraad als de behuizing. Dat is bij lijnverlichting het punt waar het in de praktijk misgaat.
L90B05 bij +50 °C: op dat moment levert ten minste 95 % van de armaturen nog minimaal 90 % van de initiële lichtoutput. Bij de HT loopt de opgave af tot 51.400 uur bij +120 °C.
De elektronica blijft stabiel tot 75 V; daarboven wordt 3.000 tot 6.000 A onttrokken om de piek af te vlakken, binnen 8/20 µs met een reactiesnelheid van 1.000 V/µs, met transilbescherming op de aansluitdraden.
De volledige specificatie per uitvoering en lengte, met maattekening en bestelcode. Directe download, zonder formulier.
STEP of DXF voor uw eigen tekenwerk, per lengte, inclusief het montagepatroon van de beugel.
Alle 24 uitvoeringen en optieken van de Linear in EULUMDAT (.ldt), samen in één zip van 2,5 MB. DIALux en Relux lezen deze bestanden rechtstreeks. Het bestelnummer staat in de bestandsnaam en in het bestand zelf. IES leveren wij op aanvraag.
Installatie, aansluiting, montage, onderhoud en storingen van de Linear Series in één document van 38 pagina’s, Rev. 1. Direct te downloaden in de taal van deze pagina.
Ook in: Nederlands · English · Deutsch · Français · Español
Staat uw vraag er niet bij, of wilt u iets nagerekend hebben? Bel ons, dan lopen we uw situatie in vijf minuten door. Een engineer reageert binnen 1 werkdag.
CE, ENEC en IEC 60598. ENEC is een vrijwillige Europese productveiligheidscertificering die door een onafhankelijke derde partij wordt getoetst en verder gaat dan de verplichte CE-markering; IEC 60598 stelt eisen aan constructie, elektrische veiligheid en thermisch gedrag. Voor EMC gelden de bijbehorende emissie- en immuniteitsnormen. Voor specifieke projecteisen beoordelen wij de certificeringsstatus per toepassing.
Nee. Er is geen typegoedkeuring van DNV, Lloyd’s, Bureau Veritas of een ander classificatiebureau. Vraagt uw opdrachtgever of bestek daarom, dan zeggen wij dat liever vooraf en leveren wij de onderbouwing die er wel is.
De elektronica blijft stabiel tot 75 volt; daarboven wordt 3.000 tot 6.000 ampère onttrokken om de piek af te vlakken, binnen 8/20 µs met een reactiesnelheid van 1.000 V/µs. Daarnaast zit er transilbescherming op de aansluitdraden, een inschakelstroombegrenzer en beveiliging tegen kortsluiting.
Dat hangt af van de lengte, de uitvoering, de spanning en het kabeltraject. Bij een lange rij armaturen langs een machine is de spanningsval meestal de beperkende factor, niet de automaat. Geef het aantal, de lengte en de kabelroute door, dan rekenen wij het na.
De typeaanduiding is LIN voor de standaarduitvoering en LVHT voor de hoge-temperatuuruitvoering, gevolgd door het vermogen: LIN-30 tot en met LIN-120 en LVHT-30 tot en met LVHT-120. De kleurtemperatuur en de optiek worden bij bestelling apart gespecificeerd. De HS-code van de armaturen is 9405500090.
IP69K zegt iets over stof, water en hogedrukreiniging, maar niets over mechanische sterkte of thermisch gedrag. De meeste IP69K-lijnarmaturen zijn een kunststof of polycarbonaat buis met eindkappen; die naad is de zwakke plek bij impact, trilling en jarenlang reinigen. De Linear heeft een gegoten aluminium behuizing die de constructie draagt en de afdichting in het gietstuk.
Zodra de omgevingstemperatuur structureel boven de +50 °C uitkomt: klimaatkamers, droogkamers, warme productiezones, papiermachines en testopstellingen. De HT-uitvoering werkt tot +120 °C, heeft een hittebestendige siliconenkabel, een IR-reflecterende goudcoating op de printplaat en een externe driver buiten de hete zone.
Drivers zijn gevoeliger voor warmte dan de LED-module zelf. In een hete zone is de driver het onderdeel dat als eerste bezwijkt. Door hem buiten de zone te plaatsen daalt de thermische belasting en is onderhoud mogelijk zonder de hete ruimte in te gaan.
Dat hangt van de temperatuur af, en dat schrijven wij liever op dan dat wij één getal noemen. Gemeten volgens TM-21 en gerapporteerd als L90B05: 360.000 uur bij +50 °C, 103.000 uur bij +85 °C, 90.700 uur bij +105 °C en 51.400 uur bij +120 °C. Ook die laatste waarde is bij tien branduren per dag nog ruim veertien jaar.
De lengte volgt uit de zone, niet uit het lumendoel. Voor een machine of een looppad geldt: liever meer korte armaturen met gelijke tussenafstand dan één lange met schaduwvlakken ernaast. Wij rekenen de opstelling door en geven het aantal, de lengte en de optiek terug.
Ja. Het armatuur is IP69K, inclusief de junctionbox waarop wordt aangesloten, dus de kabelinvoer houdt dezelfde beschermingsgraad als de behuizing. Dat is bij lijnverlichting het punt waar het in de praktijk misgaat.
Voor natte en reinigbare industriële zones is hij geschikt. Gelden er hygiënische eisen zoals EHEDG of een specifieke materiaalopgave, dan beoordelen wij dat per project: reiniging, temperatuur, materiaal en certificering bepalen samen de uitvoering.
Ja, de DC-uitvoering werkt van 12 tot 24 volt. Bij 12 volt verdubbelt de stroom ten opzichte van 24 volt, tot 10 ampère bij de 120 watt uitvoering. Let daarom op de kabeldoorsnede over de lengte van de installatie; wij rekenen de spanningsval op verzoek na.
Nee. Voor explosiegevaarlijke zones moet een specifiek explosieveilig armatuur worden gekozen. JEL Products heeft geen ATEX-certificering; dat zeggen wij vooraf, ook als het ons de opdracht kost.
Ja, dat is een van de gangbare toepassingen. Het armatuur is per 30 graden kantelbaar tot 180 graden en is bestand tegen trilling. Beoordeel vooraf wel de bevestiging, de kabelinvoer en de onderhoudstoegang; die drie bepalen of het op een machine standhoudt.
Meestal niet. Een lineair armatuur verlicht een strook onder zich; voor een terrein of een mast is een floodlight of een full cut-off vlakstraler functioneel logischer. Voor gerichte verlichting op afstand in een hete zone zijn de Orca, Barracuda of Snapper HT de juiste keuze.
Vijf jaar bij zwaar industrieel gebruik. Voor de HT-uitvoeringen geldt die termijn binnen het opgegeven temperatuurbereik: tot +120 °C voor de AC-uitvoering, met kortstondige pieken tot +130 °C onder gespecificeerde voorwaarden, en tot +110 °C voor de DC-uitvoering.
Geef de lengte van de zone, de montagehoogte, de spanning en de omgevingstemperatuur door. Wij bepalen de lengte, het aantal, de optiek en of de HT-uitvoering nodig is. Is de temperatuur het punt, dan kijken wij ook naar stralingswarmte, luchtstroming en de plaats van de driver.
U krijgt antwoord van degene die ook uw lichtberekening maakt.
Wij gebruiken uw gegevens uitsluitend om uw verzoek te beoordelen en hierop adequaat te reageren.
