Un luminaire moulé là où d'autres proposent un tube muni d'embouts : jusqu'à 25 600 lumens pour 213 lm/W, IP69K, disponible en quatre longueurs de 300 à 1 200 mm.
La plupart des luminaires linéaires destinés aux zones humides ou industrielles se présentent sous la forme d'un tube en plastique muni de deux embouts. Cette conception fonctionne tant qu'il n'y a pas de choc, de vibration, de chaleur ou d'utilisation d'une lance de nettoyage : dans ce cas, le joint entre le tube et l'embout devient le maillon faible. Le modèle Linear est doté d’un boîtier en aluminium moulé qui accueille le système optique, le joint d’étanchéité et l’électronique, ainsi que d’un circuit imprimé à âme en cuivre massif qui dissipe la chaleur. Également disponible en version HT jusqu’à +120 °C, pour les chambres climatiques, les chambres de séchage et les zones de production à haute température.
Réponse sous 1 jour ouvrable par un ingénieur. Étude d'éclairage et luminaire d'essai gratuits possibles.

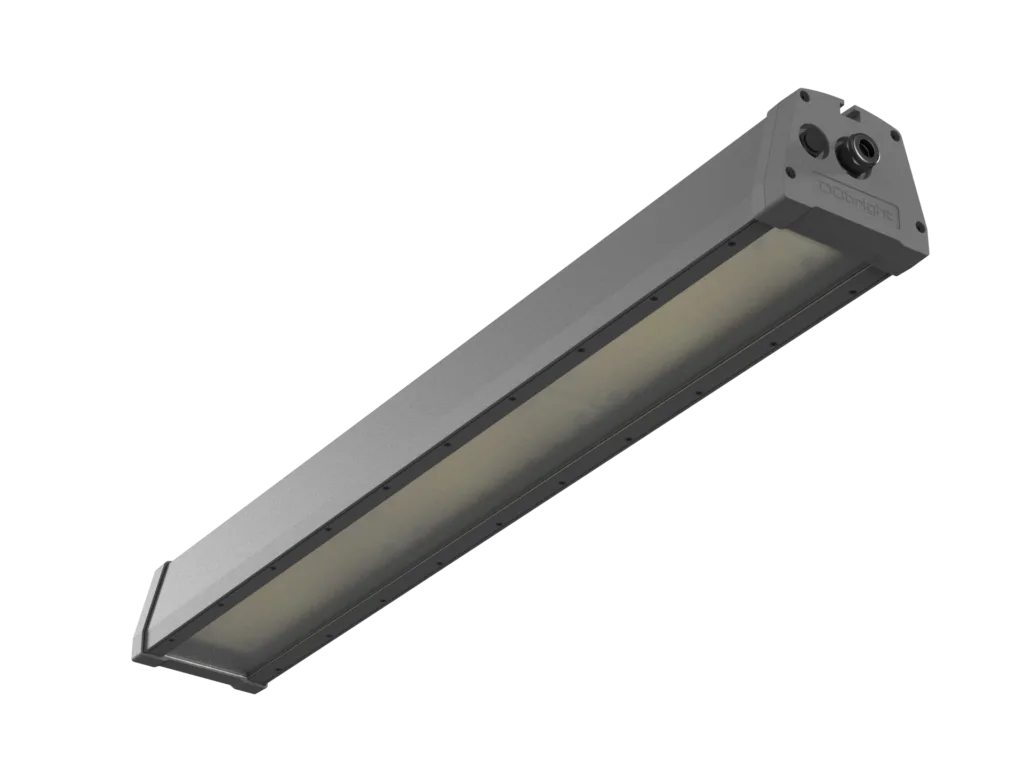

Version HT de 900 mm, Gris Clair Titane.
120 W pour 1 200 mm, 213 lm/W
y compris le boîtier de raccordement
IK09 avec verre diffus résistant aux chocs
300, 600, 900 et 1 200 mm
limité, en cas d'utilisation industrielle intensive
de −45 °C à +120 °C avec le système HT-AC
Un indice de protection IP69K renseigne sur la résistance à la poussière et à l'eau, mais ne fournit aucune information concernant la résistance mécanique, la conception thermique ou la durée de vie sous charge. C'est précisément en cela qu'il se distingue d'un luminaire tubulaire.
Là où cette taxe n'existe pas, vous payez pour quelque chose dont vous n'avez pas besoin. Nous préférons vous le dire d'emblée.
Tous les modèles présentent la même section de 130 × 110 mm et le même boîtier moulé. Ce qui les différencie, ce sont l'alimentation, la position du haut-parleur, le circuit imprimé et la limite de température.
6 400 – 25 600 lm
La version standard fonctionne sur secteur, de 90 à 305 VAC, avec le driver intégré dans le luminaire. De 30 à 120 W à 213 lm/W, jusqu'à +50 °C.
LIN-30 · LIN-60 · LIN-90 · LIN-120
5 600 – 22 300 lm

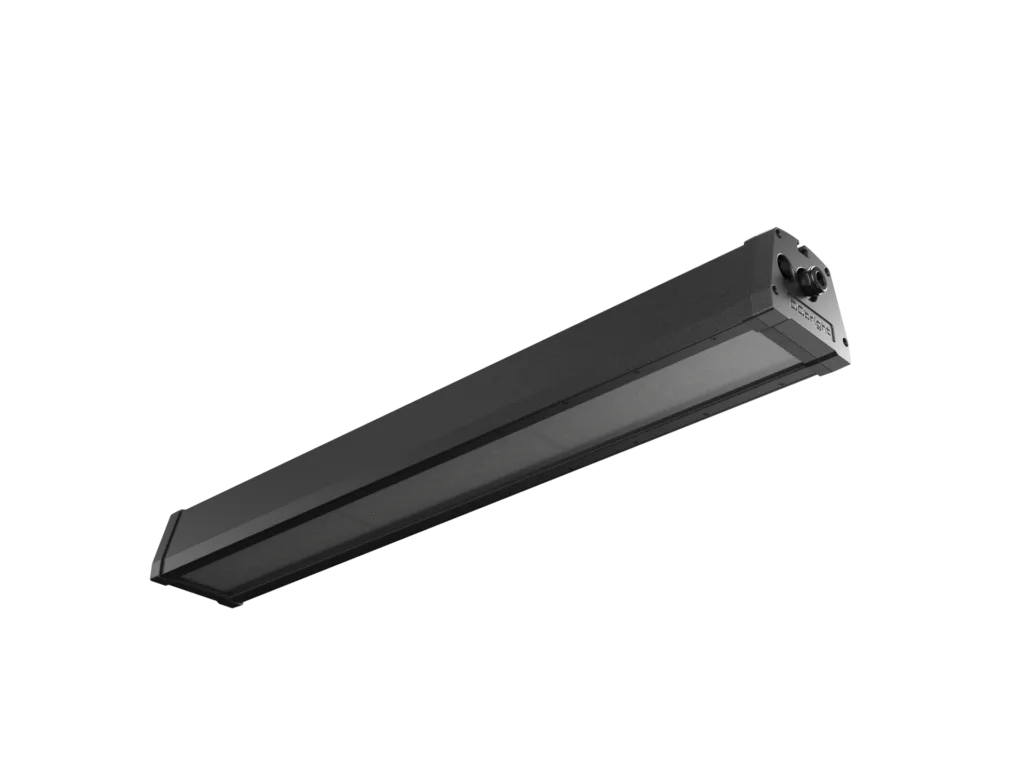

Pour une tension de 12 à 24 volts : se branche directement sur une commande de machine ou une installation de 24 volts. 186 lm/W. En cas d'utilisation à 12 volts, veuillez vérifier la section du câble.
LIN-30 · LIN-60 · LIN-90 · LIN-120
6 400 – 25 600 lm tot +120 °C
Câble SiHF-OB résistant à la température, revêtement doré réfléchissant les infrarouges sur le circuit imprimé et driver externe situé hors de la zone chaude. Pics jusqu'à +130 °C.
LVHT-30 à LVHT-120
3 900 – 15 600 lm tot +110 °C
12 à 24 volts en zone chaude, 22 à 88 W à 177 lm/W. Durée de vie indiquée en fonction de la température ambiante ; garantie jusqu'à +110 °C.
LVHT-30 à LVHT-120
Le modèle Linear éclaire une bande située en dessous de lui. S'il s'agit d'un auvent, d'une distance ou d'un terrain entier, la solution se trouve ailleurs dans la gamme.
| Luminaire | Rôle en ligne | Position de montage |
|---|---|---|
 Linear25 600 lumens | Éclairage linéaire le long des machines, des lignes de processus et des zones de travail. Boîtier moulé, IP69K, résistant également jusqu'à +120 °C. | plafond, mur et machine |
 Manta Canopy22 400 lumens | Le canopy destiné à être installé sous un store ou un abri, dont la puissance par position est réglable via NFC. | plafond et auvent |
 Barracuda44 100 lumens | Projecteur destiné à éclairer de longues distances, également disponible en version HT. | mât et structure |
 DarkLicht D34 200 lumens | Projecteur à coupure totale destiné aux espaces extérieurs et aux parkings, où la pollution lumineuse doit être activement limitée. | mât et façade |
Quatre versions et quatre longueurs, soit seize combinaisons. Pour les versions AC et DC, le driver est intégré au luminaire ; pour la version HT, il est externe, situé hors de la zone chaude. Veuillez sélectionner les deux options ci-dessous et la liste des spécifications s'actualisera en conséquence.
Référence d'article
La version standard pour alimentation secteur, avec le driver intégré au luminaire.
6 400 lm
| Flux lumineux | 6 400 lm |
| Puissance absorbée | 30 W |
| Efficacité | 213 lm/W |
| Angles de faisceau | 30°, 60°, 90°, 120° |
| Couleurs de lumière | 6500K, 5000K, 4000K, 3000K, 2700K, ambre 2200K |
| Bicolore | blanc froid avec ambre |
| IRC (Ra) | > 70, en option 80 ou 90 |
| Cohérence des couleurs | Étape 3 de MacAdam |
| Plage de tension | 90 à 305 VAC |
| Consommation d'électricité | env. 0,13 à 0,11 A sous 220 à 277 V |
| Driver | Stagiaire |
| Connexion | Boîte de jonction IP69K |
| Type de câble | H07BQ-F |
| Courant d'appel | sur demande |
| Protection contre les surtensions | stable jusqu'à 75 V, lissage de 3 000 à 6 000 A en 8/20 µs |
| Boîtier | aluminium moulé, < 0,08 % cuivre |
| Appareil dentaire | aluminium, < 0,08 % cuivre |
| Circuit imprimé | âme en cuivre massif |
| Avant | verre diffus IK09 ou borosilicate IK08 |
| Couleur | Noir Titane |
| Dimensions | 130 × 110 × 350 mm |
| Poids | 2,8 kg |
| Délai de livraison | Standard sous une semaine, sur-mesure sur demande |
| Réglage de l'angle | jusqu'à 180°, par incréments de 30° |
| IP et IK | IP69K / IK08 |
| Température de service | de −45 à +50 °C |
| Durée de vie des DEL | TM-21 L90B05, 360 000 heures |
| Garantie | 5 ans sur l'ensemble du luminaire |
| Certification | CE, ENEC, CEI 60598, CEM |
| Référence d'article | LIN-30 |
| Code SH | 9405500090 |
Référence d'article
La version standard pour alimentation secteur, avec le driver intégré au luminaire.
12 800 lm
| Flux lumineux | 12 800 lm |
| Puissance absorbée | 60 W |
| Efficacité | 213 lm/W |
| Angles de faisceau | 30°, 60°, 90°, 120° |
| Couleurs de lumière | 6500K, 5000K, 4000K, 3000K, 2700K, ambre 2200K |
| Bicolore | blanc froid avec ambre |
| IRC (Ra) | > 70, en option 80 ou 90 |
| Cohérence des couleurs | Étape 3 de MacAdam |
| Plage de tension | 90 à 305 VAC |
| Consommation d'électricité | env. 0,26 à 0,22 A sous 220 à 277 V |
| Driver | Stagiaire |
| Connexion | Boîte de jonction IP69K |
| Type de câble | H07BQ-F |
| Courant d'appel | sur demande |
| Protection contre les surtensions | stable jusqu'à 75 V, lissage de 3 000 à 6 000 A en 8/20 µs |
| Boîtier | aluminium moulé, < 0,08 % cuivre |
| Appareil dentaire | aluminium, < 0,08 % cuivre |
| Circuit imprimé | âme en cuivre massif |
| Avant | verre diffus IK09 ou borosilicate IK08 |
| Couleur | Noir Titane |
| Dimensions | 130 × 110 × 650 mm |
| Poids | 4,4 kg |
| Réglage de l'angle | jusqu'à 180°, par incréments de 30° |
| IP et IK | IP69K / IK08 |
| Température de service | de −45 à +50 °C |
| Durée de vie des DEL | TM-21 L90B05, 360 000 heures |
| Garantie | 5 ans sur l'ensemble du luminaire |
| Certification | CE, ENEC, CEI 60598, CEM |
| Référence d'article | LIN-60 |
| Code SH | 9405500090 |
Référence d'article
La version standard pour alimentation secteur, avec le driver intégré au luminaire.
19 200 lm
| Flux lumineux | 19 200 lm |
| Puissance absorbée | 90 W |
| Efficacité | 213 lm/W |
| Angles de faisceau | 30°, 60°, 90°, 120° |
| Couleurs de lumière | 6500K, 5000K, 4000K, 3000K, 2700K, ambre 2200K |
| Bicolore | blanc froid avec ambre |
| IRC (Ra) | > 70, en option 80 ou 90 |
| Cohérence des couleurs | Étape 3 de MacAdam |
| Plage de tension | 90 à 305 VAC |
| Consommation d'électricité | env. 0,41 à 0,32 A sous 220 à 277 V |
| Driver | Stagiaire |
| Connexion | Boîte de jonction IP69K |
| Type de câble | H07BQ-F |
| Courant d'appel | sur demande |
| Protection contre les surtensions | stable jusqu'à 75 V, lissage de 3 000 à 6 000 A en 8/20 µs |
| Boîtier | aluminium moulé, < 0,08 % cuivre |
| Appareil dentaire | aluminium, < 0,08 % cuivre |
| Circuit imprimé | âme en cuivre massif |
| Avant | verre diffus IK09 ou borosilicate IK08 |
| Couleur | Noir Titane |
| Dimensions | 130 × 110 × 950 mm |
| Poids | 6,0 kg |
| Réglage de l'angle | jusqu'à 180°, par incréments de 30° |
| IP et IK | IP69K / IK08 |
| Température de service | de −45 à +50 °C |
| Durée de vie des DEL | TM-21 L90B05, 360 000 heures |
| Garantie | 5 ans sur l'ensemble du luminaire |
| Certification | CE, ENEC, CEI 60598, CEM |
| Référence d'article | LIN-90 |
| Code SH | 9405500090 |
Référence d'article
La version standard pour alimentation secteur, avec le driver intégré au luminaire.
25 600 lm
| Flux lumineux | 25 600 lm |
| Puissance absorbée | 120 W |
| Efficacité | 213 lm/W |
| Angles de faisceau | 30°, 60°, 90°, 120° |
| Couleurs de lumière | 6500K, 5000K, 4000K, 3000K, 2700K, ambre 2200K |
| Bicolore | blanc froid avec ambre |
| IRC (Ra) | > 70, en option 80 ou 90 |
| Cohérence des couleurs | Étape 3 de MacAdam |
| Plage de tension | 90 à 305 VAC |
| Consommation d'électricité | env. 0,52 à 0,44 A sous 220 à 277 V |
| Driver | Stagiaire |
| Connexion | Boîte de jonction IP69K |
| Type de câble | H07BQ-F |
| Courant d'appel | sur demande |
| Protection contre les surtensions | stable jusqu'à 75 V, lissage de 3 000 à 6 000 A en 8/20 µs |
| Boîtier | aluminium moulé, < 0,08 % cuivre |
| Appareil dentaire | aluminium, < 0,08 % cuivre |
| Circuit imprimé | âme en cuivre massif |
| Avant | verre diffus IK09 ou borosilicate IK08 |
| Couleur | Noir Titane |
| Dimensions | 130 × 110 × 1250 mm |
| Poids | 7,6 kg |
| Réglage de l'angle | jusqu'à 180°, par incréments de 30° |
| IP et IK | IP69K / IK08 |
| Température de service | de −45 à +50 °C |
| Durée de vie des DEL | TM-21 L90B05, 360 000 heures |
| Garantie | 5 ans sur l'ensemble du luminaire |
| Certification | CE, ENEC, CEI 60598, CEM |
| Référence d'article | LIN-120 |
| Code SH | 9405500090 |
Référence d'article
La version en courant continu pour machines, fabricants d'équipements d'origine et installations de 24 volts.
5 600 lm
| Flux lumineux | 5 600 lm |
| Puissance absorbée | 30 W |
| Efficacité | 186 lm/W |
| Angles de faisceau | 30°, 60°, 90°, 120° |
| Couleurs de lumière | 6500K, 5000K, 4000K, 3000K, 2700K, ambre 2200K |
| Bicolore | blanc froid avec ambre |
| IRC (Ra) | > 70, en option 80 ou 90 |
| Cohérence des couleurs | Étape 3 de MacAdam |
| Plage de tension | 12 à 24 VDC |
| Consommation d'électricité | env. 1,25 A sous 24 V, 2,5 A sous 12 V |
| Driver | Stagiaire |
| Connexion | Boîte de jonction IP69K |
| Type de câble | H07BQ-F |
| Courant d'appel | sur demande |
| Protection contre les surtensions | stable jusqu'à 75 V, lissage de 3 000 à 6 000 A en 8/20 µs |
| Boîtier | aluminium moulé, < 0,08 % cuivre |
| Appareil dentaire | aluminium, < 0,08 % cuivre |
| Circuit imprimé | âme en cuivre massif |
| Avant | verre diffus IK09 ou borosilicate IK08 |
| Couleur | Noir Titane |
| Dimensions | 130 × 110 × 350 mm |
| Poids | 2,8 kg |
| Réglage de l'angle | jusqu'à 180°, par incréments de 30° |
| IP et IK | IP69K / IK08 |
| Température de service | de −45 à +50 °C |
| Durée de vie des DEL | TM-21 L90B05, 360 000 heures |
| Garantie | 5 ans sur l'ensemble du luminaire |
| Certification | CE, ENEC, CEI 60598, CEM |
| Référence d'article | LIN-30 |
| Code SH | 9405500090 |
Référence d'article
La version en courant continu pour machines, fabricants d'équipements d'origine et installations de 24 volts.
11 200 lm
| Flux lumineux | 11 200 lm |
| Puissance absorbée | 60 W |
| Efficacité | 186 lm/W |
| Angles de faisceau | 30°, 60°, 90°, 120° |
| Couleurs de lumière | 6500K, 5000K, 4000K, 3000K, 2700K, ambre 2200K |
| Bicolore | blanc froid avec ambre |
| IRC (Ra) | > 70, en option 80 ou 90 |
| Cohérence des couleurs | Étape 3 de MacAdam |
| Plage de tension | 12 à 24 VDC |
| Consommation d'électricité | env. 2,5 A sous 24 V, 5,0 A sous 12 V |
| Driver | Stagiaire |
| Connexion | Boîte de jonction IP69K |
| Type de câble | H07BQ-F |
| Courant d'appel | sur demande |
| Protection contre les surtensions | stable jusqu'à 75 V, lissage de 3 000 à 6 000 A en 8/20 µs |
| Boîtier | aluminium moulé, < 0,08 % cuivre |
| Appareil dentaire | aluminium, < 0,08 % cuivre |
| Circuit imprimé | âme en cuivre massif |
| Avant | verre diffus IK09 ou borosilicate IK08 |
| Couleur | Noir Titane |
| Dimensions | 130 × 110 × 650 mm |
| Poids | 4,4 kg |
| Réglage de l'angle | jusqu'à 180°, par incréments de 30° |
| IP et IK | IP69K / IK08 |
| Température de service | de −45 à +50 °C |
| Durée de vie des DEL | TM-21 L90B05, 360 000 heures |
| Garantie | 5 ans sur l'ensemble du luminaire |
| Certification | CE, ENEC, CEI 60598, CEM |
| Référence d'article | LIN-60 |
| Code SH | 9405500090 |
Référence d'article
La version en courant continu pour machines, fabricants d'équipements d'origine et installations de 24 volts.
16 700 lm
| Flux lumineux | 16 700 lm |
| Puissance absorbée | 90 W |
| Efficacité | 186 lm/W |
| Angles de faisceau | 30°, 60°, 90°, 120° |
| Couleurs de lumière | 6500K, 5000K, 4000K, 3000K, 2700K, ambre 2200K |
| Bicolore | blanc froid avec ambre |
| IRC (Ra) | > 70, en option 80 ou 90 |
| Cohérence des couleurs | Étape 3 de MacAdam |
| Plage de tension | 12 à 24 VDC |
| Consommation d'électricité | env. 3,75 A sous 24 V, 7,5 A sous 12 V |
| Driver | Stagiaire |
| Connexion | Boîte de jonction IP69K |
| Type de câble | H07BQ-F |
| Courant d'appel | sur demande |
| Protection contre les surtensions | stable jusqu'à 75 V, lissage de 3 000 à 6 000 A en 8/20 µs |
| Boîtier | aluminium moulé, < 0,08 % cuivre |
| Appareil dentaire | aluminium, < 0,08 % cuivre |
| Circuit imprimé | âme en cuivre massif |
| Avant | verre diffus IK09 ou borosilicate IK08 |
| Couleur | Noir Titane |
| Dimensions | 130 × 110 × 950 mm |
| Poids | 6,0 kg |
| Réglage de l'angle | jusqu'à 180°, par incréments de 30° |
| IP et IK | IP69K / IK08 |
| Température de service | de −45 à +50 °C |
| Durée de vie des DEL | TM-21 L90B05, 360 000 heures |
| Garantie | 5 ans sur l'ensemble du luminaire |
| Certification | CE, ENEC, CEI 60598, CEM |
| Référence d'article | LIN-90 |
| Code SH | 9405500090 |
Référence d'article
La version en courant continu pour machines, fabricants d'équipements d'origine et installations de 24 volts.
22 300 lm
| Flux lumineux | 22 300 lm |
| Puissance absorbée | 120 W |
| Efficacité | 186 lm/W |
| Angles de faisceau | 30°, 60°, 90°, 120° |
| Couleurs de lumière | 6500K, 5000K, 4000K, 3000K, 2700K, ambre 2200K |
| Bicolore | blanc froid avec ambre |
| IRC (Ra) | > 70, en option 80 ou 90 |
| Cohérence des couleurs | Étape 3 de MacAdam |
| Plage de tension | 12 à 24 VDC |
| Consommation d'électricité | env. 5,0 A sous 24 V, 10,0 A sous 12 V |
| Driver | Stagiaire |
| Connexion | Boîte de jonction IP69K |
| Type de câble | H07BQ-F |
| Courant d'appel | sur demande |
| Protection contre les surtensions | stable jusqu'à 75 V, lissage de 3 000 à 6 000 A en 8/20 µs |
| Boîtier | aluminium moulé, < 0,08 % cuivre |
| Appareil dentaire | aluminium, < 0,08 % cuivre |
| Circuit imprimé | âme en cuivre massif |
| Avant | verre diffus IK09 ou borosilicate IK08 |
| Couleur | Noir Titane |
| Dimensions | 130 × 110 × 1250 mm |
| Poids | 7,6 kg |
| Réglage de l'angle | jusqu'à 180°, par incréments de 30° |
| IP et IK | IP69K / IK08 |
| Température de service | de −45 à +50 °C |
| Durée de vie des DEL | TM-21 L90B05, 360 000 heures |
| Garantie | 5 ans sur l'ensemble du luminaire |
| Certification | CE, ENEC, CEI 60598, CEM |
| Référence d'article | LIN-120 |
| Code SH | 9405500090 |
Référence d'article
La version haute température alimentée sur secteur, avec le driver situé hors de la zone chaude.
6 400 lm
| Flux lumineux | 6 400 lm |
| Puissance absorbée | 30 W |
| Efficacité | 213 lm/W |
| Angles de faisceau | 20°, 40°, 60°, 120° |
| Couleurs de lumière | 6500K, 4000K, 2700K, ambre 2200K |
| Bicolore | blanc froid avec ambre |
| IRC (Ra) | > 70, en option 80 ou 90 |
| Cohérence des couleurs | Étape 3 de MacAdam |
| Plage de tension | 90 à 305 VAC |
| Consommation d'électricité | env. 0,13 à 0,11 A sous 220 à 277 V |
| Driver | externe, hors zone |
| Connexion | Boîte de jonction IP69K |
| Type de câble | SiHF-OB, résistant à la chaleur |
| Courant d'appel | sur demande |
| Protection contre les surtensions | stable jusqu'à 75 V, lissage de 3 000 à 6 000 A en 8/20 µs |
| Boîtier | aluminium moulé, < 0,08 % cuivre |
| Appareil dentaire | aluminium, < 0,08 % cuivre |
| Circuit imprimé | noyau en cuivre avec revêtement en or infrarouge |
| Avant | verre diffus IK09 ou borosilicate IK08 |
| Couleur | Gris clair titane |
| Dimensions | 130 × 110 × 350 mm |
| Poids | 2,8 kg |
| Réglage de l'angle | jusqu'à 180°, par incréments de 30° |
| IP et IK | IP69K / IK08 |
| Température de service | de −45 à +120 °C |
| Durée de vie des DEL | TM-21 L90B05, 360 000 heures à +50 °C |
| Garantie | 5 ans jusqu'à +120 °C |
| Certification | CE, ENEC, CEI 60598, CEM |
| Référence d'article | LVHT-30 |
| Code SH | 9405500090 |
Référence d'article
La version haute température alimentée sur secteur, avec le driver situé hors de la zone chaude.
12 800 lm
| Flux lumineux | 12 800 lm |
| Puissance absorbée | 60 W |
| Efficacité | 213 lm/W |
| Angles de faisceau | 20°, 40°, 60°, 120° |
| Couleurs de lumière | 6500K, 4000K, 2700K, ambre 2200K |
| Bicolore | blanc froid avec ambre |
| IRC (Ra) | > 70, en option 80 ou 90 |
| Cohérence des couleurs | Étape 3 de MacAdam |
| Plage de tension | 90 à 305 VAC |
| Consommation d'électricité | env. 0,26 à 0,22 A sous 220 à 277 V |
| Driver | externe, hors zone |
| Connexion | Boîte de jonction IP69K |
| Type de câble | SiHF-OB, résistant à la chaleur |
| Courant d'appel | sur demande |
| Protection contre les surtensions | stable jusqu'à 75 V, lissage de 3 000 à 6 000 A en 8/20 µs |
| Boîtier | aluminium moulé, < 0,08 % cuivre |
| Appareil dentaire | aluminium, < 0,08 % cuivre |
| Circuit imprimé | noyau en cuivre avec revêtement en or infrarouge |
| Avant | verre diffus IK09 ou borosilicate IK08 |
| Couleur | Gris clair titane |
| Dimensions | 130 × 110 × 650 mm |
| Poids | 4,4 kg |
| Réglage de l'angle | jusqu'à 180°, par incréments de 30° |
| IP et IK | IP69K / IK08 |
| Température de service | de −45 à +120 °C |
| Durée de vie des DEL | TM-21 L90B05, 360 000 heures à +50 °C |
| Garantie | 5 ans jusqu'à +120 °C |
| Certification | CE, ENEC, CEI 60598, CEM |
| Référence d'article | LVHT-60 |
| Code SH | 9405500090 |
Référence d'article
La version haute température alimentée sur secteur, avec le driver situé hors de la zone chaude.
19 200 lm
| Flux lumineux | 19 200 lm |
| Puissance absorbée | 90 W |
| Efficacité | 213 lm/W |
| Angles de faisceau | 20°, 40°, 60°, 120° |
| Couleurs de lumière | 6500K, 4000K, 2700K, ambre 2200K |
| Bicolore | blanc froid avec ambre |
| IRC (Ra) | > 70, en option 80 ou 90 |
| Cohérence des couleurs | Étape 3 de MacAdam |
| Plage de tension | 90 à 305 VAC |
| Consommation d'électricité | env. 0,41 à 0,32 A sous 220 à 277 V |
| Driver | externe, hors zone |
| Connexion | Boîte de jonction IP69K |
| Type de câble | SiHF-OB, résistant à la chaleur |
| Courant d'appel | sur demande |
| Protection contre les surtensions | stable jusqu'à 75 V, lissage de 3 000 à 6 000 A en 8/20 µs |
| Boîtier | aluminium moulé, < 0,08 % cuivre |
| Appareil dentaire | aluminium, < 0,08 % cuivre |
| Circuit imprimé | noyau en cuivre avec revêtement en or infrarouge |
| Avant | verre diffus IK09 ou borosilicate IK08 |
| Couleur | Gris clair titane |
| Dimensions | 130 × 110 × 950 mm |
| Poids | 6,0 kg |
| Réglage de l'angle | jusqu'à 180°, par incréments de 30° |
| IP et IK | IP69K / IK08 |
| Température de service | de −45 à +120 °C |
| Durée de vie des DEL | TM-21 L90B05, 360 000 heures à +50 °C |
| Garantie | 5 ans jusqu'à +120 °C |
| Certification | CE, ENEC, CEI 60598, CEM |
| Référence d'article | LVHT-90 |
| Code SH | 9405500090 |
Référence d'article
La version haute température alimentée sur secteur, avec le driver situé hors de la zone chaude.
25 600 lm
| Flux lumineux | 25 600 lm |
| Puissance absorbée | 120 W |
| Efficacité | 213 lm/W |
| Angles de faisceau | 20°, 40°, 60°, 120° |
| Couleurs de lumière | 6500K, 4000K, 2700K, ambre 2200K |
| Bicolore | blanc froid avec ambre |
| IRC (Ra) | > 70, en option 80 ou 90 |
| Cohérence des couleurs | Étape 3 de MacAdam |
| Plage de tension | 90 à 305 VAC |
| Consommation d'électricité | env. 0,52 à 0,44 A sous 220 à 277 V |
| Driver | externe, hors zone |
| Connexion | Boîte de jonction IP69K |
| Type de câble | SiHF-OB, résistant à la chaleur |
| Courant d'appel | sur demande |
| Protection contre les surtensions | stable jusqu'à 75 V, lissage de 3 000 à 6 000 A en 8/20 µs |
| Boîtier | aluminium moulé, < 0,08 % cuivre |
| Appareil dentaire | aluminium, < 0,08 % cuivre |
| Circuit imprimé | noyau en cuivre avec revêtement en or infrarouge |
| Avant | verre diffus IK09 ou borosilicate IK08 |
| Couleur | Gris clair titane |
| Dimensions | 130 × 110 × 1250 mm |
| Poids | 7,6 kg |
| Réglage de l'angle | jusqu'à 180°, par incréments de 30° |
| IP et IK | IP69K / IK08 |
| Température de service | de −45 à +120 °C |
| Durée de vie des DEL | TM-21 L90B05, 360 000 heures à +50 °C |
| Garantie | 5 ans jusqu'à +120 °C |
| Certification | CE, ENEC, CEI 60598, CEM |
| Référence d'article | LVHT-120 |
| Code SH | 9405500090 |
Référence d'article
La version haute température en courant continu, destinée aux machines situées dans une zone chaude.
3 900 lm
| Flux lumineux | 3 900 lm |
| Puissance absorbée | 22 W |
| Efficacité | 177 lm/W |
| Angles de faisceau | 20°, 40°, 60°, 120° |
| Couleurs de lumière | 6500K, 4000K, 2700K, ambre 2200K |
| Bicolore | blanc froid avec ambre |
| IRC (Ra) | > 70, en option 80 ou 90 |
| Cohérence des couleurs | Étape 3 de MacAdam |
| Plage de tension | 12 à 24 VDC |
| Consommation d'électricité | environ 0,92 A sous 24 V, 1,84 A sous 12 V |
| Driver | externe, hors zone |
| Connexion | Boîte de jonction IP69K |
| Type de câble | SiHF-OB, résistant à la chaleur |
| Courant d'appel | sur demande |
| Protection contre les surtensions | stable jusqu'à 75 V, lissage de 3 000 à 6 000 A en 8/20 µs |
| Boîtier | aluminium moulé, < 0,08 % cuivre |
| Appareil dentaire | aluminium, < 0,08 % cuivre |
| Circuit imprimé | noyau en cuivre avec revêtement en or infrarouge |
| Avant | verre diffus IK09 ou borosilicate IK08 |
| Couleur | Gris clair titane |
| Dimensions | 130 × 110 × 350 mm |
| Poids | 2,8 kg |
| Réglage de l'angle | jusqu'à 180°, par incréments de 30° |
| IP et IK | IP69K / IK08 |
| Température de service | de −45 à +110 °C |
| Durée de vie des DEL | TM-21 L90B05, 360 000 heures à +50 °C · 103 000 à +85 °C · 90 700 à +105 °C · 51 400 à +120 °C |
| Garantie | 5 ans jusqu'à +110 °C |
| Certification | CE, ENEC, CEI 60598, CEM |
| Référence d'article | LVHT-30 |
| Code SH | 9405500090 |
Référence d'article
La version haute température en courant continu, destinée aux machines situées dans une zone chaude.
7 800 lm
| Flux lumineux | 7 800 lm |
| Puissance absorbée | 44 W |
| Efficacité | 177 lm/W |
| Angles de faisceau | 20°, 40°, 60°, 120° |
| Couleurs de lumière | 6500K, 4000K, 2700K, ambre 2200K |
| Bicolore | blanc froid avec ambre |
| IRC (Ra) | > 70, en option 80 ou 90 |
| Cohérence des couleurs | Étape 3 de MacAdam |
| Plage de tension | 12 à 24 VDC |
| Consommation d'électricité | env. 1,83 A à 24 V, 3,7 A à 12 V |
| Driver | externe, hors zone |
| Connexion | Boîte de jonction IP69K |
| Type de câble | SiHF-OB, résistant à la chaleur |
| Courant d'appel | sur demande |
| Protection contre les surtensions | stable jusqu'à 75 V, lissage de 3 000 à 6 000 A en 8/20 µs |
| Boîtier | aluminium moulé, < 0,08 % cuivre |
| Appareil dentaire | aluminium, < 0,08 % cuivre |
| Circuit imprimé | noyau en cuivre avec revêtement en or infrarouge |
| Avant | verre diffus IK09 ou borosilicate IK08 |
| Couleur | Gris clair titane |
| Dimensions | 130 × 110 × 650 mm |
| Poids | 4,4 kg |
| Réglage de l'angle | jusqu'à 180°, par incréments de 30° |
| IP et IK | IP69K / IK08 |
| Température de service | de −45 à +110 °C |
| Durée de vie des DEL | TM-21 L90B05, 360 000 heures à +50 °C · 103 000 à +85 °C · 90 700 à +105 °C · 51 400 à +120 °C |
| Garantie | 5 ans jusqu'à +110 °C |
| Certification | CE, ENEC, CEI 60598, CEM |
| Référence d'article | LVHT-60 |
| Code SH | 9405500090 |
Référence d'article
La version haute température en courant continu, destinée aux machines situées dans une zone chaude.
11 700 lm
| Flux lumineux | 11 700 lm |
| Puissance absorbée | 66 W |
| Efficacité | 177 lm/W |
| Angles de faisceau | 20°, 40°, 60°, 120° |
| Couleurs de lumière | 6500K, 4000K, 2700K, ambre 2200K |
| Bicolore | blanc froid avec ambre |
| IRC (Ra) | > 70, en option 80 ou 90 |
| Cohérence des couleurs | Étape 3 de MacAdam |
| Plage de tension | 12 à 24 VDC |
| Consommation d'électricité | env. 2,8 A sous 24 V, 5,5 A sous 12 V |
| Driver | externe, hors zone |
| Connexion | Boîte de jonction IP69K |
| Type de câble | SiHF-OB, résistant à la chaleur |
| Courant d'appel | sur demande |
| Protection contre les surtensions | stable jusqu'à 75 V, lissage de 3 000 à 6 000 A en 8/20 µs |
| Boîtier | aluminium moulé, < 0,08 % cuivre |
| Appareil dentaire | aluminium, < 0,08 % cuivre |
| Circuit imprimé | noyau en cuivre avec revêtement en or infrarouge |
| Avant | verre diffus IK09 ou borosilicate IK08 |
| Couleur | Gris clair titane |
| Dimensions | 130 × 110 × 950 mm |
| Poids | 6,0 kg |
| Réglage de l'angle | jusqu'à 180°, par incréments de 30° |
| IP et IK | IP69K / IK08 |
| Température de service | de −45 à +110 °C |
| Durée de vie des DEL | TM-21 L90B05, 360 000 heures à +50 °C · 103 000 à +85 °C · 90 700 à +105 °C · 51 400 à +120 °C |
| Garantie | 5 ans jusqu'à +110 °C |
| Certification | CE, ENEC, CEI 60598, CEM |
| Référence d'article | LVHT-90 |
| Code SH | 9405500090 |
Référence d'article
La version haute température en courant continu, destinée aux machines situées dans une zone chaude.
15 600 lm
| Flux lumineux | 15 600 lm |
| Puissance absorbée | 88 W |
| Efficacité | 177 lm/W |
| Angles de faisceau | 20°, 40°, 60°, 120° |
| Couleurs de lumière | 6500K, 4000K, 2700K, ambre 2200K |
| Bicolore | blanc froid avec ambre |
| IRC (Ra) | > 70, en option 80 ou 90 |
| Cohérence des couleurs | Étape 3 de MacAdam |
| Plage de tension | 12 à 24 VDC |
| Consommation d'électricité | env. 3,7 A sous 24 V, 7,4 A sous 12 V |
| Driver | externe, hors zone |
| Connexion | Boîte de jonction IP69K |
| Type de câble | SiHF-OB, résistant à la chaleur |
| Courant d'appel | sur demande |
| Protection contre les surtensions | stable jusqu'à 75 V, lissage de 3 000 à 6 000 A en 8/20 µs |
| Boîtier | aluminium moulé, < 0,08 % cuivre |
| Appareil dentaire | aluminium, < 0,08 % cuivre |
| Circuit imprimé | noyau en cuivre avec revêtement en or infrarouge |
| Avant | verre diffus IK09 ou borosilicate IK08 |
| Couleur | Gris clair titane |
| Dimensions | 130 × 110 × 1250 mm |
| Poids | 7,6 kg |
| Réglage de l'angle | jusqu'à 180°, par incréments de 30° |
| IP et IK | IP69K / IK08 |
| Température de service | de −45 à +110 °C |
| Durée de vie des DEL | TM-21 L90B05, 360 000 heures à +50 °C · 103 000 à +85 °C · 90 700 à +105 °C · 51 400 à +120 °C |
| Garantie | 5 ans jusqu'à +110 °C |
| Certification | CE, ENEC, CEI 60598, CEM |
| Référence d'article | LVHT-120 |
| Code SH | 9405500090 |
Téléchargement direct, sans formulaire. Avec plan côté par longueur et code de commande.
Le raccordement s'effectue via un boîtier de jonction IP69K avec un câble H07BQ-F ; pour la version HT, il s'agit d'un câble résistant à la chaleur SiHF-OB. Dans le cas de l'éclairage linéaire, l'entrée de câble est le point où les problèmes surviennent généralement en pratique.
même classe que le luminaire
de 12 à 24 VCC
près de la haute tension externe, hors de la zone
par incréments de 30°
Le luminaire est orientable par incréments de 30 degrés jusqu'à 180 degrés, de sorte que le faisceau puisse être dirigé vers la machine ou le sens de la marche. Le nombre de luminaires pouvant être raccordés à un seul disjoncteur dépend de la longueur, du modèle, de la tension et du cheminement des câbles : dans le cas d'une longue rangée de luminaires le long d'une machine, la chute de tension constitue généralement le facteur limitant, et non le disjoncteur.
À 12 volts, veillez à prêter attention à la section des câbles : l'intensité du courant double par rapport à 24 volts, atteignant jusqu'à 10 ampères pour la version de 120 watts. Veuillez nous communiquer le nombre, la longueur et le cheminement des câbles, afin que nous puissions effectuer le calcul. conseil en éclairage et le calcul d'installation. Le courant d'appel est disponible sur demande.
Les versions standard sont disponibles en 30°, 60°, 90° ou 120° ; la série HT en 20°, 40°, 60° ou 120°. L'angle détermine si la lumière est dirigée vers la machine ou sur le sol avoisinant. En cas de doute, nous étayons votre choix par un Étude d'éclairage gratuite.
Distribution étroite : 30° pour les versions standard, 20° pour la série HT. Pour un montage en hauteur ou un éclairage ciblé d'une partie de machine.
La distribution centrale le long d'une ligne de traitement ou d'une passerelle : un éclairage accentué sur la machine, moindre sur le sol adjacent.
Diffusion large pour les versions standard, en cas de hauteur de montage inférieure dans un hall ou un local technique.
Très large, également disponible pour la série HT. Pour plafonds bas, couloirs et zones étroites proches du sol.
| Version | Angles de faisceau | Couleurs de lumière | Application |
|---|---|---|---|
| AC Linear | 30°, 60°, 90°, 120° | 6500K à 2700K, ambre 2200K | Alimentation secteur, jusqu'à +50 °C. Hall, ligne de traitement, zone humide. |
| DC Linear | 30°, 60°, 90°, 120° | 6500K à 2700K, ambre 2200K | 12 à 24 volts, destiné aux machines et aux applications OEM. |
| HT Linear, AC | 20°, 40°, 60°, 120° | 6500K, 4000K, 2700K, ambre 2200K | Zones chaudes jusqu'à +120 °C, driver hors de la zone. |
| HT Linear, DC | 20°, 40°, 60°, 120° | 6500K, 4000K, 2700K, ambre 2200K | Zones chaudes jusqu'à +110 °C en courant continu. |
Une version bicolore blanc froid et ambre est disponible. IRC > 70, en option 80 ou 90, consistance des couleurs MacAdam étape 3. La température de couleur et l'optique sont spécifiées séparément lors de la commande.
Dans le cas d'un luminaire tubulaire, le tube en plastique constitue lui-même la structure et les joints sont situés dans deux embouts. C'est l'endroit par lequel l'humidité s'infiltre après quelques années de nettoyage, et la zone qui cède en cas d'impact ou de vibration. Le Linear inverse cette logique : le boîtier en aluminium moulé supporte l'ensemble, et le joint d'étanchéité est intégré à la pièce moulée.
Circuit imprimé à âme en cuivre massif, dans la version HT dotée d'un revêtement en or réfléchissant les infrarouges. Ainsi, le rendement de 213 lm/W est maintenu même lorsque l'environnement devient chaud.
Veuillez trouver l'application ci-jointe éclairage haute température, industrie lourde et chaleur extrême et les galerie de photos.
avec boîte de jonction IP69K
300, 600, 900 et 1 200 mm
Un luminaire qualifié pour “ supporter jusqu'à +120 °C ” n'atteint pas la même durée de vie à cette température qu'à +50 °C. Nous ne le cachons pas : vous trouverez ci-contre les spécifications pour chaque température ambiante concernant la version HT. À +50 °C, celle-ci est de 360 000 heures, et à +120 °C, elle s'élève encore à 51 400 heures, soit un peu plus de quatorze ans à raison de dix heures de fonctionnement par jour.
C'est pourquoi nous évaluons toujours une application à haute température au niveau du projet. La température ambiante n'est pas le seul facteur à prendre en compte : il faut également tenir compte de la chaleur rayonnante, du flux d'air autour du luminaire, de la position de montage, de la durée d'allumage et de l'emplacement du driver. Sur la version HT, ce driver est délibérément placé en dehors de la zone chaude. La version AC est garantie jusqu’à +120 °C avec des pics de courte durée pouvant atteindre +130 °C ; la version DC jusqu’à +110 °C.
La version HT ne constitue pas une solution universelle pour tout environnement chaud. Le rayonnement thermique, les températures de pointe et les contraintes chimiques peuvent influencer ce choix. Veuillez nous exposer votre situation avant de passer commande.
| Température ambiante | Durée de vie L90B05 |
|---|---|
| +50 °C | 360 000 heures |
| +85 °C | 103 000 heures |
| +105 °C | 90 700 heures |
| +120 °C | 51 400 heures |
Spécifications pour la version HT en courant continu, mesurées conformément à la norme TM-21 et référencées sous la désignation L90B05, à l'instar du reste de la gamme. Voir également Éclairage à haute température.
Zones longues et étroites où le nettoyage, la chaleur ou les vibrations mettent le luminaire à rude épreuve.
Le long d'une machine à papier ou d'une ligne de traitement, un profil lumineux linéaire est la seule option adaptée : la zone est longue et étroite, et les luminaires sont suspendus à proximité immédiate de la machine.
Un nettoyage quotidien à l'eau chaude, à la mousse et au désinfectant est plus éprouvant pour un luminaire que les intempéries extérieures. L'indice IP69K et un boîtier moulé sans joints motivent ce choix.
Dans un tunnel de séchage ou une chambre climatique, la chaleur, la vapeur et le nettoyage se combinent. La version HT fonctionne jusqu'à +120 °C, le variateur étant situé en dehors de la zone.
Pour les constructeurs de machines qui fournissent un éclairage intégré à la machine, ainsi que pour les applications de modernisation où un luminaire existant est défaillant. La version DC se connecte directement à la commande de la machine.
Tous les modèles ont la même section de 130 × 110 mm ; seules la longueur et le poids diffèrent. Le schéma ci-contre correspond à la longueur que vous avez choisie dans les spécifications.
Vues cotées. Ne pas découper les cotes.
| Durée | Dimensions | Poids |
|---|---|---|
| 300 mm | 130 × 110 × 350 mm | 2,8 kg |
| 600 mm | 130 × 110 × 650 mm | 4,4 kg |
| 900 mm | 130 × 110 × 950 mm | 6,0 kg |
| 1 200 mm | 130 × 110 × 1250 mm | 7,6 kg |
Dimensions en mm, largeur × hauteur × longueur. Le raccordement s'effectue via un boîtier de jonction IP69K, garantissant que l'entrée de câble conserve le même degré de protection que le luminaire lui-même. Le dessin coté par longueur figure également dans la fiche technique ; les fichiers DXF et STEP sont disponibles sur demande.
Chaque allégation porte sa condition dans le même sens. Vous trouverez plus d'informations sur les méthodes de test auprès de Qualité des produits et garantie.
Le luminaire bénéficie d'un indice de protection IP69K, y compris la boîte de jonction à laquelle il est raccordé, de sorte que l'entrée de câble conserve le même degré de protection que le boîtier. C'est précisément là que les installations d'éclairage continu pèchent généralement en pratique.
L90B05 à +50 °C : à ce moment-là, au moins 95 % des luminaires fournissent encore au minimum 90 % du flux lumineux initial. Pour la version HT, la durée de vie indiquée est réduite à 51 400 heures à +120 °C.
L'électronique demeure stable jusqu'à 75 V ; au-delà, 3 000 à 6 000 A sont soustraits pour écrêter le pic, en 8/20 µs avec une vitesse de réaction de 1 000 V/µs, grâce à une protection Transil sur les fils de raccordement.
La spécification complète par version et par longueur, avec le plan coté et le code de commande. Téléchargement direct, sans formulaire.
STEP ou DXF pour vos propres travaux de dessin, par longueur, y compris le plan de montage de la console.
Les 24 versions et options d'éclairage du modèle Linear au format EULUMDAT (.ldt), regroupées dans un seul fichier zip de 2,5 Mo. DIALux et Relux lisent directement ces fichiers. La référence figure dans le nom du fichier et dans le fichier lui-même. Nous fournissons les fichiers IES sur demande.
Si votre question ne figure pas parmi celles-ci ou si vous souhaitez faire vérifier un calcul, n'hésitez pas à nous appeler. Nous examinerons votre situation en cinq minutes. Un ingénieur vous répondra dans un délai d'un jour ouvrable.
CE, ENEC et CEI 60598. L'ENEC est une certification européenne volontaire de sécurité des produits, évaluée par un tiers indépendant et allant au-delà du marquage CE obligatoire ; la norme CEI 60598 fixe des exigences en matière de construction, de sécurité électrique et de comportement thermique. Concernant la CEM, les normes d'émission et d'immunité correspondantes s'appliquent. Pour les exigences spécifiques aux projets, nous évaluons le statut de certification par application.
Non. Il n'existe pas d'homologation de type délivrée par DNV, Lloyd’s, Bureau Veritas ou un autre organisme de classification. Si votre client ou le cahier des charges l'exige, nous préférons le signaler au préalable et vous fournir les justificatifs disponibles.
L'électronique demeure stable jusqu'à 75 volts ; au-delà, 3 000 à 6 000 ampères sont soustraits pour écrêter la crête, en l'espace de 8/20 µs avec une vitesse de réaction de 1 000 V/µs. Par ailleurs, elle est pourvue d'une protection transil sur les fils de raccordement, d'un limiteur de courant d'appel ainsi que d'une protection contre les courts-circuits.
Cela dépend de la longueur, de la version, de la tension et du tracé des câbles. Pour une longue rangée de luminaires le long d'une machine, la chute de tension est généralement le facteur limitant, et non le disjoncteur. Veuillez nous communiquer le nombre, la longueur ainsi que le cheminement des câbles afin que nous puissions effectuer le calcul.
La désignation de type est LIN pour la version standard et LVHT pour la version haute température, suivie de la puissance : de LIN-30 à LIN-120 et de LVHT-30 à LVHT-120. La température de couleur et l'optique sont spécifiées séparément lors de la commande. Le code SH des luminaires est le 9405500090.
IP69K renseigne sur la protection contre la poussière, l'eau et le nettoyage à haute pression, mais ne fournit aucune indication concernant la résistance mécanique ou le comportement thermique. La plupart des luminaires linéaires IP69K se composent d'un tube en plastique ou en polycarbonate doté d'embouts ; cette jonction constitue le point vulnérable en cas de choc, de vibration et de nettoyages répétés au fil des ans. Le luminaire Linear est quant à lui doté d'un boîtier en aluminium moulé qui supporte la structure et intègre l'étanchéité directement dans la pièce moulée.
Dès que la température ambiante dépasse structurellement +50 °C : chambres climatiques, étuves, zones de production chaudes, machines à papier et bancs d'essai. La version HT fonctionne jusqu'à +120 °C, est dotée d'un câble en silicone résistant à la chaleur, d'un revêtement doré réfléchissant les infrarouges sur le circuit imprimé et d'un driver externe situé hors de la zone chaude.
Les drivers sont plus sensibles à la chaleur que le module LED lui-même. Dans une zone chaude, le driver est le premier composant à défaillir. En l'installant hors de cette zone, la charge thermique diminue et la maintenance devient possible sans pénétrer dans l'espace chaud.
Cela dépend de la température, et nous préférons l'indiquer par écrit plutôt que de mentionner un chiffre unique. Mesuré selon la norme TM-21 et rapporté en tant que L90B05 : 360 000 heures à +50 °C, 103 000 heures à +85 °C, 90 700 heures à +105 °C et 51 400 heures à +120 °C. Cette dernière valeur représente également plus de quatorze ans, sur la base de dix heures de fonctionnement par jour.
La longueur découle de la zone et non de l'objectif de lumen. Pour une machine ou une allée, il est préférable d'utiliser plusieurs luminaires courts espacés de manière égale plutôt qu'un seul long luminaire présentant des zones d'ombre adjacentes. Nous calculons la configuration et fournissons le nombre, la longueur et l'optique.
Oui. Le luminaire est de classe IP69K, y compris la boîte de jonction à laquelle il est raccordé, de sorte que l'entrée de câble conserve le même degré de protection que le boîtier. C'est précisément là que l'éclairage linéaire présente souvent des failles dans la pratique.
Il convient pour les zones industrielles humides et lavables. Si des exigences d'hygiène telles que l'EHEDG ou une spécification de matériau spécifique s'appliquent, nous les évaluons par projet : le nettoyage, la température, le matériau et la certification déterminent conjointement l'exécution.
Oui, la version à DC fonctionne de 12 à 24 volts. À 12 volts, le courant double par rapport à 24 volts, atteignant 10 ampères pour la version de 120 watts. Veuillez par conséquent prêter attention à la section des câbles sur toute la longueur de l'installation ; nous calculons la chute de tension sur demande.
Non. Pour les zones présentant un risque d'explosion, il convient de choisir un luminaire spécifique antidéflagrant. JEL Products ne dispose pas de la certification ATEX ; nous le précisons d'emblée, même si cela doit nous coûter la commande.
Oui, il s'agit de l'une des applications courantes. Le luminaire est orientable par incréments de 30 degrés jusqu'à 180 degrés et résiste aux vibrations. Il convient toutefois d'évaluer au préalable la fixation, l'entrée de câble et l'accès à la maintenance ; ces trois éléments déterminent sa résistance sur une machine.
En général, non. Un luminaire linéaire éclaire une bande située en dessous ; pour un terrain ou un mât, un projecteur ou un projecteur à coupure totale est plus logique d'un point de vue fonctionnel. Pour un éclairage ciblé à distance dans une zone à forte intensité, les modèles Orca, Barracuda ou Snapper HT constituent le choix idéal.
Cinq ans dans le cadre d'un usage industriel intensif. Pour les versions HT, ce délai s'applique dans la plage de température spécifiée : jusqu'à +120 °C pour la version AC, avec des pics de courte durée jusqu'à +130 °C dans des conditions spécifiées, et jusqu'à +110 °C pour la version DC.
Veuillez communiquer la longueur de la zone, la hauteur de montage, la tension et la température ambiante. Nous déterminons la longueur, le nombre, l'optique ainsi que la nécessité d'une version HT. Si la température est critique, nous examinons également la chaleur rayonnante, le flux d'air et l'emplacement de l'alimentation.
Vous recevrez une réponse de la personne qui réalise également votre calcul d'éclairage.
Nous utilisons vos données uniquement afin d'évaluer votre demande et d'y répondre de manière appropriée.
