La gamme complète résistante à la corrosion pour la construction navale, l'offshore, l'industrie agroalimentaire et l'industrie chimique. De la lampe de travail compacte au projecteur de 111 300 lumens, avec une garantie allant jusqu'à 20 ans sur le boîtier.
Garantie sur le boîtier 316L
Nettoyage à haute pression, à la vapeur et à la mousse
Le luminaire le plus lourd de la gamme, Orca SS
Dans un environnement soumis au brouillard salin, à un nettoyage quotidien à haute pression ou à des vapeurs de processus, un luminaire en aluminium revêtu a rarement une durée de vie supérieure à celle de son revêtement. Dès que celui-ci est endommagé par une rayure ou un raccord, la corrosion commence à se développer en dessous, ce qui entraîne ensuite des fuites et une défaillance des composants électroniques. Pour ces applications, JEL propose cinq luminaires entièrement fabriqués en 316L massif : il n’y a aucune couche susceptible de se décoller, le verre est trempé chimiquement, le joint d’étanchéité est en IP69K et les supports, boulons et raccords sont réalisés dans la même classe de matériau. Le boîtier bénéficie d’une garantie de 20 ans. Le 316L a lui aussi ses limites, qui sont détaillées plus loin sur cette page.
La ligne est coupée Bokalift 2 de Boskalis, au Le terminal ferry de P&O à Europoort en en de tunnels de séchage de Farm Frites.
Le type d'exécution requis découle de la contrainte subie par la position de montage : sel, produits chimiques, détergents, température et, par-dessus tout, leur combinaison. La norme ISO 12944-2:2017 classe la corrosivité atmosphérique de C1 à C5 et CX ; l'ancienne subdivision C5-I et C5-M n'existe plus dans cette norme. Nous utilisons ces classes comme un langage commun avec votre bureau d'études, et non comme un certificat de produit : la norme concerne les systèmes de peinture sur acier, et non les luminaires. Lorsque plusieurs contraintes se cumulent, la plus sévère détermine l'exécution.
Halls de production, installations extérieures urbaines et sites côtiers. La gamme standard en aluminium pauvre en cuivre est testée au niveau C5 et se situe largement dans cette marge. Une version 316L n'apporte rien de plus dans ces catégories.
Ports, zones côtières et industrie lourde soumis à une agression saline ou chimique continue. La gamme standard en aluminium est conçue pour cela : un alliage contenant moins de 0,08 pour cent de cuivre, une couche de conversion et un revêtement électrophorétique bicouche, testés pendant 1 007 heures au brouillard salin neutre conformément à la norme ISO 9227. Lorsque le luminaire sèche régulièrement et que le revêtement reste intact, cela suffit. En présence de rayures, d'une humidité permanente ou d'interstices sous les étriers, il convient de choisir la version 316L.
En mer, dans les zones d'éclaboussures sur le pont et à quai, ainsi que dans les endroits où une opération de remplacement nécessite un permis de travail et l'utilisation d'une nacelle élévatrice au-dessus de l'eau. C’est là que le modèle 316L en version monobloc prend tout son sens : aucun revêtement susceptible de s’abîmer, aucune rayure pouvant constituer un point de départ pour la corrosion, et une garantie de 20 ans sur le boîtier. Ce que le 316L n'exclut pas, ce sont les décolorations superficielles ainsi que, dans les interstices sous les supports ou en présence d'eau de mer stagnante, la corrosion par piqûres ou par fissures ; notre approche à cet égard est décrite dans les sections consacrées à la fixation et à l'étanchéité.
Industrie agroalimentaire et zones soumises à un nettoyage quotidien à haute pression, à la vapeur ou à la mousse. Les luminaires 316L sont de type IP69K, lisses et lavables, avec du verre à la place du plastique : ils conviennent aux environnements de type HACCP. Pour les agents agressifs, il existe des modèles CHEM, conçus en fonction de chaque exposition.
Un luminaire en aluminium revêtu est protégé tant que le revêtement demeure intact. En cas de rayure, d'impact de gravillon ou d'un presse-étoupe serré excessivement, l'aluminium est mis à nu et une corrosion par piqures s'y initie, se propageant sous la couche de peinture. Le revêtement se détache de l'intérieur, l'étanchéité de la vitre et des presse-étoupes perd son support, et de l'eau s'infiltre au niveau de l'électronique. Dans un climat côtier, nous observons ce processus sur les revêtements conventionnels après trois à dix ans, selon la qualité de la couche et l'exposition.
316L est un acier inoxydable austenitique contenant 2 à 3 pour cent de molybdène et à faible teneur en carbone. Le molybdène augmente la résistance aux chlorures, et la faible teneur en carbone prévient la corrosion le long des cordons de soudure. Par rapport au 304, le 316L offre ainsi une résistance nettement supérieure à l'eau de mer et aux détergents chlorés, et contrairement à un revêtement, il n'y a aucune couche susceptible de se rompre : la couche passive d'oxyde de chrome se régénère d'elle-même sur une rayure. Ce que le 316L n'est pas, c'est immunisé. En cas de forte exposition aux chlorures, la surface peut se colorer (piqûres de thé) et, dans les interstices, sous les étriers et en présence d'eau de mer stagnante, de la corrosion par piqûres ou caverneuse peut apparaître, d'autant plus rapidement que la température est élevée. C'pourquoi nous spécifions le reste du luminaire et de la fixation au même niveau, et recommandons, dans les emplacements CX, un rincage périodique à l'eau douce.
Là où nous appliquons de l'aluminium dans notre gamme standard, il s'agit d'un alliage pauvre en cuivre doté d'une couche de conversion et d'un revêtement électrophorétique bicouche, car le cuivre accélère la corrosion galvanique. Cette structure a été testée pendant 1 007 heures au brouillard salin neutre conformément à la norme ISO 9227, ce qui la situe bien au-dessus du revêtement habituel représenté dans la section ci-dessous. Cependant, même ce revêtement reste une simple couche ; aux endroits où les rayures et l'humidité permanente sont certaines, l'aluminium massif 316L constitue le choix idéal.
316L-Projecteurs sur le Bokalift 2, en permanence dans le brouillard salin.
La teneur maximale en cuivre dans l'alliage d'aluminium de notre gamme standard est ainsi définie. Le cuivre accélérant la galvanocorrosion, son exclusion, combinée à l'application d'une couche de conversion et d'un revêtement par cataphorèse bicouche, permet à la gamme standard d'atteindre la classification C5, et ce, sans nécessiter d'exécution spéciale.
| 1 | La projection de gravillons ou l'impact de cailloux perce la cataphorèse jusqu'à l'aluminium. |
| 2 | La corrosion filiforme commence dans la rayure et se propage sous la couche de peinture. |
| 3 | Le revêtement se détache de l'intérieur, suivi de fuites et de pannes. |
| 1 | Même rayure, mais il n'y a pas de revêtement à percer. |
| 2 | La couche passive de l'acier se régénère d'elle-même sur la surface de la rayure. |
| 3 | Le même matériau sur toute l'épaisseur : aucune couche sous laquelle la corrosion peut s'infiltrer. |
Une rayure sur un revêtement constitue le point de départ de la corrosion par piqûres. Le matériau massif 316L ne présente pas ce point de départ. Le revêtement par cataphorèse de notre propre gamme d'aluminium résiste nettement plus longtemps que le revêtement usuel dans cette section, mais le principe demeure identique.
Pour les applications corrosives, nous ne nous limitons pas au corps du luminaire. Un boîtier 316L sur un étui galvanisé à chaud rouillera au point de suspension, et un boulon en acier inoxydable dans une structure en aluminium déclenchera une corrosion galvanique sur l'aluminium. C'est pourquoi les luminaires sont fournis avec des supports et des éléments de fixation en 316L, avec des presse-étoupes et des verres étanchéifiés sur IP69K, et avec le conseil d'éviter tout contact direct entre le 316L et l'acier galvanisé ou l'aluminium au moyen d'une plaque isolante ou d'une douille en plastique sur la surface de contact. Sur les grues et les navires, cela s'accompagne d'une fixation résistante aux vibrations.
Lors de l'installation, le presse-étoupe est la pièce qui pose problème en pratique : trop lâche et l'eau pénètre dans l'électronique, trop serré et le joint se déforme. Les joints eux-mêmes se détériorent également dans un environnement corrosif ; si un luminaire doit un jour être ouvert pour une réparation, nous remplaçons les joints lors de la même intervention.
Tous les luminaires ci-dessous sont entièrement fabriqués en acier inoxydable massif 316L et bénéficient d'une garantie de 20 ans sur le boîtier. Vous trouverez ci-dessous un aperçu classé du plus compact au plus puissant, avec les caractéristiques principales indiquées côte à côte.
Lampe de travail compacte en acier inoxydable destinée aux zones de lavage, aux machines et aux locaux humides. 70 W, en AC et 24 V DC, IP69K et IK10.
Le projecteur en acier inoxydable anti-éblouissement destiné aux ponts, passavants et zones riveraines. Sans éblouissement direct (full cut-off), 171 lm/W, en 24V DC et AC.
Ce projecteur polyvalent en acier inoxydable est également celui qu'a choisi Farm Frites pour ses tunnels de séchage. Quatre angles de faisceau, également disponible en versions CHEM et HT.
Projecteur robuste en acier inoxydable destiné aux grues, aux ponts et aux installations extérieures lourdes. 320 W, IK10, également disponible avec protection contre le rayonnement (RAD).
Le projecteur en acier inoxydable le plus puissant de la gamme, destiné aux mâts et aux grandes plates-formes de travail. 800 W, 139 lm/W, éprouvé sur le modèle Bokalift 2.

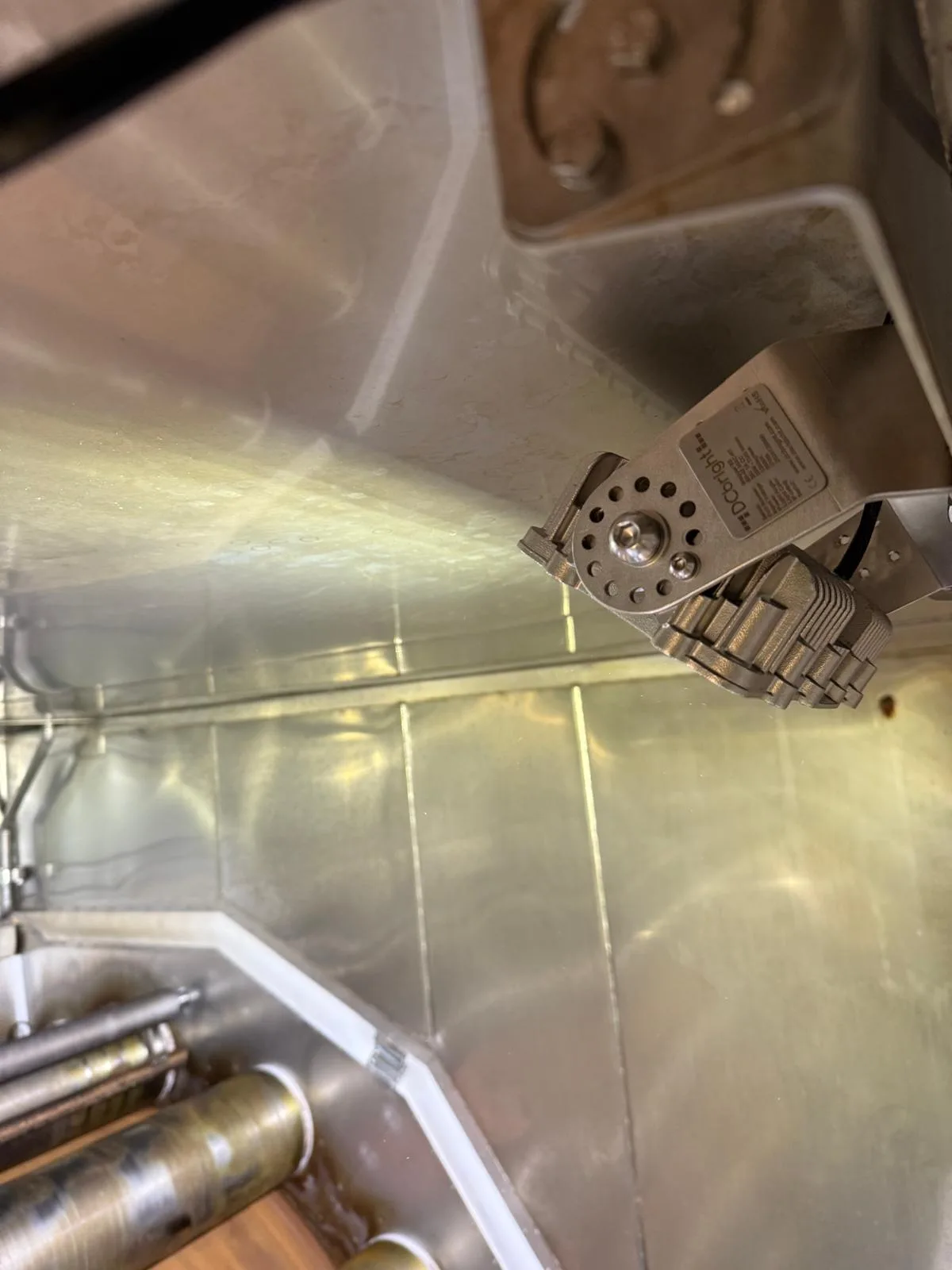

Lorsque le sel ou le nettoyage sont associés à une chaleur de processus supérieure à +50 °C : Snapper, Barracuda et Orca dans 316L, en continu jusqu'à +120 °C, le variateur étant situé en dehors de la zone chaude.
Pour les produits de nettoyage agressifs, les acides et les vapeurs de processus : modèles CHEM dotés de joints et de détails techniques conçus en fonction de chaque exposition. Fabrication en sous-traitance et production en série possibles.
| Produit | Type | Puissance | Flux lumineux | IO / IC | Performances |
|---|---|---|---|---|---|
| Piranha SS | Lampe de travail | 70 W | 8 400 lm | IP69K / IK10 | AC, 24 V DC |
| DarkLicht S SS | Faisceau lumineux | 60 à 75 W | 10 300 à 12 825 lm | IP69K / IK08 | 24V DC, AC |
| Snapper SS | projecteur | 150 à 180 W | 22 000 à 26 000 lm | IP69K / IK08 | AC, 24V DC, CHIM, HT |
| Barracuda SS | projecteur | 320 W | 44 100 lm | IP69K / IK10 | AC, DC, RAD, HT |
| Orca SS | projecteur | 800 W | 111 300 lm | IP69K / IK10 | AC, DC, HT |
Tous les modèles SS sont fabriqués en acier inoxydable massif 316L, pour des températures de fonctionnement comprises entre -45 °C et +50 °C, et bénéficient d'une garantie pouvant aller jusqu'à 20 ans sur le boîtier. Modèles SS-HT jusqu’à +120 °C et modèles CHEM sur demande ; spécifications complètes sur les pages produits.
La garantie de 20 ans s'applique au boîtier 316L contre la rouille perforante et les dommages dus à la corrosion, selon un barème dégressif à partir de la douzième année; le moteur d'éclairage, l'alimentation et les joints bénéficient d'une garantie de cinq ans. Les moteurs d'éclairage atteignent 360 000 heures pour le L90B05, et 103 500 heures pour le DarkLicht S SS, et sont remplaçables sans qu'il soit nécessaire d'amortir le boîtier. Les plus anciens boîtiers 316L de JEL sont en service depuis 2020.
L'entretien est minimal mais non nul. En cas d'exposition importante aux chlorures, nous conseillons un rinçage périodique à l'eau douce ainsi qu'un contrôle visuel annuel des presse-étoupes et des joints ; dans les zones de lavage intensif, le rinçage s'effectue automatiquement. Si un luminaire doit être ouvert, nous remplaçons les joints lors de la même intervention, car ceux-ci se détériorent également sous l'effet d'une contrainte corrosive constante.
Revêtu, usage intensif
Revêtu, cas favorable
Massif 316L, sous garantie
En pratique, nous constatons que les luminaires revêtus en milieu côtier doivent être remplacés après 3 à 10 ans ; les 20 ans pour 316L correspondent à la période de garantie du boîtier, et les installations les plus anciennes sont en place depuis six ans.
Le coût d'une campagne de remplacement en zone corrosive réside rarement dans le luminaire lui-même : il s'agit de la nacelle élévatrice au-dessus de l'eau, du permis de travail, du balisage de la zone d'intervention et du risque de visibilité réduite en cas de défaillance d'un luminaire avant l'échéance prévue. Une intervention de moins sur une période de vingt ans amortit généralement la différence de coût avec un luminaire revêtu ; nous effectuons ce calcul pour chaque projet sur la base de vos propres tarifs. Une première impression donne la calculatrice d'épargne.
Chaque environnement corrosif nécessite une évaluation spécifique : brouillard salin en mer, lavages quotidiens dans l'industrie agroalimentaire, vapeurs chimiques lors du traitement de surface. Ce sont les environnements dans lesquels fonctionnent les luminaires 316L.
Brouillard salin, eau de mer et exposition permanente à l'humidité. Modèle 316L monobloc sans revêtement susceptible de s'abîmer, monté de manière à résister aux vibrations sur des supports et des fixations en acier et en acier inoxydable. Éprouvé sur les modèles Boskalis, Bokalift et 2.
Sur le littoral, le sel agit lentement mais inexorablement. Pour les highmasts, les grues et les installations destinées à durer plusieurs décennies, l'acier inoxydable s'avère doublement rentable. Options anti-éblouissement avec DarkLicht. Efficacité prouvée sur les modèles P&O Ferries et Europoort.
Le nettoyage quotidien à haute pression, à la vapeur et à la mousse endommage systématiquement les luminaires. La gamme 316L est de type IP69K, lisse et facile à nettoyer, avec du verre à la place du plastique. Modèle CHEM adapté aux produits agressifs.
Les acides, bases et vapeurs de procédé imposent les contraintes les plus strictes aux matériaux et aux joints. Nous concevons par exposition, du standard 316L à la version CHEM, avec une approche projet confidentielle.
Humidité permanente, condensation et présence de H₂S au-dessus des bassins et dans les caves. Raccords de câbles et fenêtres étanches IP69K, options 24 V DC pour une installation en toute sécurité dans les zones humides, sans éblouissement au-dessus des bassins grâce au modèle DarkLicht S.
Lorsque le nettoyage ou le sel sont associés à une chaleur de processus supérieure à +50 °C, la gamme SS-HT combine les deux avantages : le modèle 316L et un fonctionnement en continu jusqu'à +120 °C, le variateur étant situé en dehors de la zone chaude. Efficacité éprouvée sur les modèles Farm Frites et VPK Paper.
Le Bokalift 2, l'un des plus grands navires-grues au monde, est équipé d'un éclairage LED marin de la gamme JEL. Le brouillard salin, l'eau sur le pont et les vibrations constantes exigent des luminaires capables de fonctionner sans entretien.
| Champ d'application | Éclairage de navire pour navire-grue |
| Localisation | Eaux internationales |
Au terminal Europoort, le modèle JEL a remplacé l'éclairage highmast dans un environnement côtier soumis à des conditions climatiques extrêmes en permanence. Le sel, le vent et la pluie déterminent ici la durée de vie des installations ; cette modernisation permet de réduire à la fois l'entretien et la consommation d'énergie du site.
| Champ d'application | modernisation des mâts d'éclairage du terminal maritime |
| Localisation | Europoort, Pays-Bas |
Au-dessus de la partie séchage des machines à papier, la vapeur, les condensats et la chaleur se combinent pour former un environnement agressif. Les luminaires résistent à cette combinaison dans des emplacements où l'éclairage standard tombait en panne en l'espace d'un an.
| Champ d'application | Machines à papier, vapeur et condensats |
| Localisation | Belgique |
Les clients susmentionnés constituent une sélection. L'ensemble de nos relations ne figure pas de manière publique.
Le noyau par luminaire, avec les versions AC et DC disposées côte à côte au lieu de constituer deux fiches distinctes. Les spécifications complètes, les dimensions et la photométrie sont disponibles sur les pages produits et dans les fiches techniques.
| Flux lumineux | 8 400 lm |
| Puissance | 70 W, 120 lm/W |
| Couverture | 90 à 305 VAC |
| Optique | 14°, 38°, 70° sur 14×46° |
| Protection | IP69K, IK10 |
| Environnement | de -40 °C à +50 °C |
| Durée de vie | L90B05, 360 000 heures |
| Dimensions | 135 × 149 × 131 mm, 5 kg |
| Matériau du boîtier | Acier inoxydable 316L, massif |
| Appareil dentaire | 316L à haute résistance à la traction |
| Garantie | 20 ans sur le boîtier, 5 ans sur le reste |
| Flux lumineux | 8 400 lm |
| Puissance | 70 W, 120 lm/W |
| Couverture | 24 V CC |
| Optique | 14°, 38°, 70° sur 14×46° |
| Protection | IP69K, IK10 |
| Environnement | de -40 °C à +50 °C |
| Durée de vie | L90B05, 360 000 heures |
| Également disponible | PI-6-55DC-SS, 6 300 lm, 12 à 24 VDC |
| Matériau du boîtier | Acier inoxydable 316L, massif |
| Appareil dentaire | 316L à haute résistance à la traction |
| Garantie | 20 ans sur le boîtier, 5 ans sur le reste |
| Flux lumineux | 10 300 lm |
| Puissance | 60 W, 171 lm/W |
| Couverture | 24 VDC, driver interne |
| Image lumineuse | asymétrique, full cut-off, réglé en usine entre 63° et 75° |
| Couleur claire | 4000K, en option de 1700 à 5700K |
| Protection | IP69K, IK08 |
| Environnement | de -45 °C à +50 °C |
| Durée de vie | L90B05, 103 500 heures |
| Dimensions | 260 × 200 × 130 mm, 2,3 kg |
| Dimmen | 0-10 V de série, DALI en option |
| Matériau du boîtier | Acier inoxydable 316L, massif |
| Appareil dentaire | 316L à haute résistance à la traction |
| Garantie | 20 ans sur le boîtier, 5 ans sur le reste |
| Flux lumineux | 12 825 lm |
| Puissance | 75 W, 171 lm/W |
| Couverture | 24 VDC interne, ou 90 à 305 VAC avec driver à distance |
| Image lumineuse | asymétrique, full cut-off, réglé en usine entre 63° et 75° |
| Couleur claire | 4000K, en option de 1700 à 5700K |
| Protection | IP69K, IK08 |
| Environnement | de -45 °C à +50 °C |
| Durée de vie | L90B05, 103 500 heures |
| Dimensions | 260 × 200 × 130 mm, 2,3 kg |
| Dimmen | 0-10 V de série, DALI en option |
| Matériau du boîtier | Acier inoxydable 316L, massif |
| Appareil dentaire | 316L à haute résistance à la traction |
| Garantie | 20 ans sur le boîtier, 5 ans sur le reste |
| Flux lumineux | 26 000 lm |
| Puissance | 180 W, 144 lm/W |
| Couverture | 90 à 305 VAC |
| Consommation d'électricité | env. 0,8 A à 220 V |
| Faisceau | 14°, 38°, 69° sur 14×46° |
| Protection | IP69K, IK08 |
| Avant | verre fixe |
| Environnement | de -45 °C à +50 °C |
| Durée de vie | L90B05, 360 000 heures |
| Dimensions | 307,6 × 180,0 × 123,8 mm, 7,0 kg |
| Matériau du boîtier | Acier inoxydable 316L, massif |
| Appareil dentaire | 316L à haute résistance à la traction |
| Garantie | 20 ans sur le boîtier, 5 ans sur le reste |
| Flux lumineux | 22 000 lm |
| Puissance | 150 W, 147 lm/W |
| Couverture | 20 à 35 V CC |
| Consommation d'électricité | env. 6,3 A sous 24 V |
| Faisceau | 14°, 38°, 69° sur 14×46° |
| Protection | IP69K, IK08 |
| Avant | verre fixe |
| Environnement | de -45 °C à +50 °C |
| Durée de vie | L90B05, 360 000 heures |
| Dimensions | 307,6 × 180,0 × 123,8 mm, 7,0 kg |
| Matériau du boîtier | Acier inoxydable 316L, massif |
| Appareil dentaire | 316L à haute résistance à la traction |
| Garantie | 20 ans sur le boîtier, 5 ans sur le reste |
| Flux lumineux | 44 100 lm |
| Puissance | 320 W, 139 lm/W |
| Couverture | 90 à 305 ou 180 à 528 VAC |
| Consommation d'électricité | env. 1,5 A sous 220 V |
| Faisceau | 14°, 38°, 69° sur 14×46° |
| Protection | IP69K, IK10 |
| Avant | verre résistant aux chocs ; polycarbonate avec protection contre les UV sur demande, lorsque la résistance aux chocs prime sur la résistance chimique |
| Environnement | de -45 °C à +50 °C |
| Durée de vie | L90B05, 360 000 heures |
| Dimensions | 320 × 290 × 90 mm, 16,0 kg |
| Matériau du boîtier | Acier inoxydable 316L, massif |
| Appareil dentaire | 316L à haute résistance à la traction |
| Garantie | 20 ans sur le boîtier, 5 ans sur le reste |
| Flux lumineux | 40 800 lm |
| Puissance | 320 W, 127 lm/W |
| Couverture | 20 à 35 V CC |
| Consommation d'électricité | environ 13,4 A à 24 V |
| Faisceau | 14°, 38°, 69° sur 14×46° |
| Protection | IP69K, IK10 |
| Avant | verre résistant aux chocs ; polycarbonate avec protection contre les UV sur demande, lorsque la résistance aux chocs prime sur la résistance chimique |
| Environnement | de -45 °C à +50 °C |
| Durée de vie | L90B05, 360 000 heures |
| Dimensions | 320 × 290 × 90 mm, 16,0 kg |
| Matériau du boîtier | Acier inoxydable 316L, massif |
| Appareil dentaire | 316L à haute résistance à la traction |
| Garantie | 20 ans sur le boîtier, 5 ans sur le reste |
| Application | environnements nucléaires et industriels lourds |
| Performances | BA-48-320AC-SS-RAD et version renforcée RAD-PRO |
| Fondement | Le boîtier 316L complet, le modèle IP69K et l'indice de protection IK10 sont conservés |
| Qualification | documentation et spécification par projet avec votre département d'ingénierie |
| Flux lumineux | 111 300 lm |
| Puissance | 800 W, 139 lm/W |
| Couverture | 180 à 528 VAC, driver déporté |
| Consommation d'électricité | env. 2,1 A sous 380 V |
| Faisceau | 14° jusqu'à 700 m, 38°, 69° ou 14 × 46° |
| Protection | IP69K, IK10 |
| Environnement | de -45 °C à +50 °C |
| Durée de vie | L90B05, 360 000 heures |
| Dimensions | 500 × 441 × 96 mm, 32 kg |
| Appareil dentaire | 360° par incréments de 30°, douze positions, ainsi qu'un support de grue |
| Matériau du boîtier | Acier inoxydable 316L, massif |
| Appareil dentaire | 316L à haute résistance à la traction |
| Garantie | 20 ans sur le boîtier, 5 ans sur le reste |
| Flux lumineux | 100 200 lm |
| Puissance | 800 W, 125 lm/W |
| Couverture | 20 à 35 ou 35 à 60 VCC |
| Consommation d'électricité | env. 16,7 A sous 48 V |
| Faisceau | 14° jusqu'à 700 m, 38°, 69° ou 14 × 46° |
| Protection | IP69K, IK10 |
| Environnement | de -45 °C à +50 °C |
| Durée de vie | L90B05, 360 000 heures |
| Dimensions | 500 × 441 × 96 mm, 32 kg |
| Appareil dentaire | 360° par incréments de 30°, douze positions, ainsi qu'un support de grue |
| Matériau du boîtier | Acier inoxydable 316L, massif |
| Appareil dentaire | 316L à haute résistance à la traction |
| Garantie | 20 ans sur le boîtier, 5 ans sur le reste |
| Flux lumineux | 7 000 lm |
| Puissance | 35 W, 200 lm/W |
| Environnement | de -45 °C à +120 °C en continu |
| Durée de vie | L90B05 : 360 000 heures à +50 °C, 103 000 à +85 °C, 71 700 à +105 °C, 51 400 à +120 °C |
| Avant | verre trempé chimiquement (IK09) ou borosilicate |
| Faisceau | 120° très grand angle, aucune lentille possible |
| Câble | Câble en silicone SiHF-OB, 25 m, vers le boîtier d'amplification DRB |
| Protection | IP69K, IK08 |
| Garantie | Garantie limitée de 5 ans |
| Flux lumineux | 20 600 lm |
| Puissance | 120 W, 172 lm/W |
| Environnement | de -45 °C à +120 °C en continu |
| Durée de vie | L90B05, 360 000 heures à +50 °C |
| Avant | verre trempé chimiquement (IK09) ou borosilicate |
| Optique | 120°, optique haute température sur demande, impression réfléchissant les infrarouges de série |
| Câble | Silicone SiHF-OB, 15 m |
| Protection | IP69K, IK08 |
| Garantie | Garantie limitée de 5 ans |
| Application | produits de nettoyage agressifs, acides et vapeurs de traitement |
| Approche | Joints et détails adaptés à vos substances et concentrations |
| Avant | verre borosilicaté et résistance chimique en option |
| Garantie | 3 ans, en raison de l'agressivité de l'environnement |
| Justification | fondement matériel soumis à la confidentialité si nécessaire |
Pour chaque type de produit, la fiche technique ainsi que les fichiers photométriques sont disponibles en téléchargement direct, y compris pour les versions en acier 316L : toutes les optiques au format EULUMDAT (.ldt), directement exploitables par DIALux et Relux. Les fichiers 3D et IES sont fournis sur demande. Voir toutes les fiches techniques et les fichiers photométriques
Regroupées par thématique, y compris les questions dont la réponse est négative. Votre question ne figure pas dans la liste ? Veuillez appeler 033 785 9809 ou posez-la via le formulaire.
Le boîtier en acier inoxydable massif 316L bénéficie d'une garantie pouvant aller jusqu'à 20 ans contre la perforation et les dommages dus à la corrosion affectant le boîtier lui-même. Le module d'éclairage LED et les composants électroniques bénéficient de leur propre durée de garantie, généralement de 5 ans en cas d'utilisation industrielle intensive. Nous adaptons les conditions exactes en fonction de chaque application.
Le 316L contient du molybdène, et c’est cet élément qui fait toute la différence : il protège contre les chlorures, le composant le plus agressif de l’eau de mer et des produits nettoyants. L’acier inoxydable 304 finit tout de même par se corroder par piqûres dans les environnements salins. L'aluminium revêtu est aussi résistant que sa rayure la plus fragile : dès que la couche de peinture est endommagée, la corrosion par piqûres commence en dessous.
Oui, sous certaines conditions. En cas de forte exposition aux chlorures, la surface se décolore (piqûres de rouille), ce qui relève de l'ordre esthétique. Dans les interstices, sous les étriers et en présence d'eau de mer stagnante, une corrosion par piqûres ou caverneuse peut apparaître, en particulier à des températures élevées. La perforation du boîtier par la rouille, telle qu'on l'observe sur l'aluminium revêtu ou l'acier 304, ne se rencontre pas en pratique chez 316L, et c'est ce que garantit la période de 20 ans. Un rincage périodique à l'eau douce et l'utilisation de matériaux de fixation de la même classe permettent d'éviter le reste.
Oui, fabriqué en acier 316L de haute qualité. C'est essentiel : un luminaire en acier inoxydable monté sur un support galvanisé finira tout de même par rouiller au niveau du point de fixation, et le contact entre des métaux différents accélère la corrosion galvanique. Utiliser une seule classe de matériau pour l'ensemble de l'installation est la seule approche durable.
Oui. Les environnements C5 et CX constituent précisément le domaine pour lequel la gamme SS a été conçue. Le Boskalis Bokalift 2 navigue avec nos luminaires dans les eaux internationales. Les conditions relatives aux applications offshore sont déterminées au cas par cas pour chaque projet.
Par ordre croissant de flux lumineux : Piranha SS (8 400 lm) pour les zones de lavage et les machines, DarkLicht S SS (10 300 lm) là où un éclairage sans éblouissement est nécessaire, Snapper SS (jusqu’à 26 000 lm) comme projecteur polyvalent, Barracuda SS (44 100 lm) pour les grues et les installations lourdes, et Orca SS (111 300 lm) pour les mâts et les grandes plates-formes de travail. Vous hésitez ? Nous effectuons le calcul de la configuration pour chaque emplacement, y compris l'étude de l'éclairage.
Les deux sont disponibles. Le courant alternatif (AC) est la norme pour les installations fixes alimentées par le secteur. Le 24 V DC est destiné aux navires, aux véhicules et aux installations alimentées en basse tension, telles que les modèles Piranha SS, Snapper SS et DarkLicht S SS. Pour la plupart des modèles, des options de gradation 0-10 V et DALI sont disponibles ; veuillez préciser dans votre demande que vous souhaitez bénéficier de la fonction de gradation.
La gamme SS est classée IP69K : elle résiste au nettoyage à haute pression et à la vapeur à courte distance. Le nettoyage à la mousse et les produits de nettoyage courants utilisés dans l'industrie agroalimentaire ne posent aucun problème. Pour les produits chimiques agressifs ou inhabituels, nous proposons des modèles classés CHEM ; veuillez nous indiquer les produits que vous utilisez.
Oui : un boîtier 316L lisse et lavable, sans rebords susceptibles de retenir les salissures, du verre trempé chimiquement à la place du plastique et un joint IP69K empêchant l'eau de nettoyage de s'infiltrer. Farm Frites utilise ces modèles dans ses tunnels de séchage. Nous renonçons délibérément à toute certification alimentaire officielle ; en revanche, nous concevons systématiquement nos produits conformément aux exigences d’hygiène imposées par les environnements HACCP.
Le 316L résiste bien à l'atmosphère humide, chlorée et contenant du H2S des stations d'épuration et des caves humides. Étant donné que les concentrations varient fortement d'une installation à l'autre, nous conseillons au cas par cas ; en cas de forte charge chimique, nous optons ensemble pour une version CHEM avec des joints adaptés.
Vous en arrivez alors aux combinaisons SS-HT : 316L et fonctionnement en continu jusqu'à +120 °C, avec le variateur placé hors de la zone chaude dans un boîtier de variateur DRB. Pensez notamment aux tunnels de séchage dans l'industrie agroalimentaire ou aux zones de traitement riches en vapeur. Toutes les informations relatives à la température, y compris la courbe de durée de vie en fonction de la température ambiante, sont disponibles sur notre page de température élevée.
Non. La corrosion et le risque d'explosion sont deux problèmes distincts. Les luminaires SS portent le marquage CE et sont fabriqués conformément à la norme CEI 60598, mais ne sont pas certifiés ATEX. Si votre zone corrosive est également soumise à un zonage ATEX, veuillez nous exposer la situation : il est souvent possible de choisir l'emplacement du luminaire de manière à ce que celui-ci reste en dehors de la zone ATEX tout en garantissant que la lumière atteigne bien cette zone.
Le luminaire s'installe comme un projecteur standard, mais ce sont les détails qui déterminent sa durée de vie : utilisez des éléments de fixation en acier inoxydable, évitez tout contact direct entre l'acier inoxydable et l'acier galvanisé ou l'aluminium, et veillez à bien serrer les presse-étoupes. Les supports fournis sont de type 316L en standard. Sur les structures mobiles et soumises à des vibrations, telles que les grues et les navires, les luminaires sont conçus pour un montage résistant aux vibrations avec un dispositif de sécurité.
Faible, mais non nul. En cas d'exposition importante aux chlorures, nous conseillons un rinçage périodique à l'eau douce ainsi qu'un contrôle visuel annuel des joints et des presses-étoupes. Dans les zones soumises à un nettoyage intensif, ce lavage s'effectue automatiquement lors du nettoyage régulier. Si un composant venait néanmoins à être endommagé : les luminaires sont modulaires, les hublots en verre et les éléments de fixation sont disponibles séparément. Si un luminaire est ouvert pour une réparation, veillez à remplacer également les joints, ceux-ci se dégradant sous l'effet d'une charge corrosive constante.
Oui, c'est là l'essence même de notre approche. Indiquez-nous les contraintes en jeu : sel, produits de nettoyage, produits chimiques, concentrations et températures. Nos ingénieurs déterminent la configuration adaptée à chaque poste, allant du modèle standard 316L au CHEM, et associent cela à un calcul de charge de l'installation. Pour les chantiers navals, les constructeurs de machines et les équipementiers, nous proposons des configurations sur mesure et une production en série.
Oui, et en cas de doute sur la charge réelle, nous le recommandons vivement. Une pose d'essai sur la position la plus exigeante vous permet de constater, avant d'investir, le comportement du luminaire dans votre environnement.
Veuillez décrire la charge, la méthode de nettoyage et les positions de montage. Un ingénieur évaluera la situation et indiquera le modèle qui convient, qu'il s'agisse de la version standard en aluminium, de la version 316L ou CHEM, ou si un essai préalable est recommandé.
Nous vous répondrons dans un délai d'un jour ouvrable en vous fournissant un avis concret ainsi que, le cas échéant, un calcul d'éclairage.
Calcul d'éclairage gratuit, essai sur site négociable, jusqu'à 20 ans de garantie sur le boîtier
Vous ne disposez pas de tous les éléments ? Nos ingénieurs peuvent également travailler à partir d'une photo et d'une brève description.
Préférez-vous un contact direct ?
Nous utilisons vos données exclusivement pour examiner votre demande. Nous vous répondrons dans un délai d'un jour ouvrable avec un avis concret et, le cas échéant, un calcul d'éclairage.
