Luminosité maximale par kilogramme pour la grue : jusqu'à 83 000 lumens pour 12,6 kg, composés de modules d'éclairage moulés. Pour grues STS, RMG et mâts d'éclairage mobiles.
Un modèle multiconfiguration : deux ou trois modules lumineux moulés sur un seul support, sans joints ni embouts. Disponible en AC et en 24 V DC, avec trois options de support et un câble de sécurité de série.
Réponse sous 1 jour ouvrable par un ingénieur. Étude d'éclairage et luminaire d'essai gratuits possibles.
La configuration x3 : trois modules d'éclairage moulés sur un support en 316L.
500 W, 166 lm/W
et IP66 et IP67
moulé d'une seule pièce, chacun doté de sa propre lentille
en cas de résonance, CEI 60068-2-6
sur l'ensemble du luminaire
de x3, émet 83 000 lumens
Le rendement net par kilogramme constitue le principe directeur de la conception : un flux lumineux élevé par point de fixation, sans surcharge pondérale ni prise au vent excessive sur la structure.
Le Snapper HC n'est pas adapté à toutes les situations. Le fait de bien cerner ses limites permet d'obtenir un meilleur résultat final.
Une seule module d'éclairage moulé comme base, deux ou trois modules identiques sur un même support. Ce qui diffère, c'est le nombre de modules et l'alimentation.
31 000 lm pour 180 W
Techniquement, il ne s'agit pas d'un HC, mais du modèle unique sur lequel la gamme est basée : 180 W et 31 000 lumens dans un même boîtier moulé. Il s'agit du modèle Snapper.
SNAC01
44 100 – 55 000 lm
Deux modules d'éclairage moulés sur un même support, pesant ensemble 9,9 kg. Entrée AC de 270 ou 320 W jusqu'à 55 000 lm ; la version 24 V DC de 300 W constitue le choix standard pour les mâts d'éclairage mobiles.
SNHC01 · SNHC02
66 200 – 83 000 lm
Trois modules d'éclairage moulés sur un seul support, totalisant 12,6 kg. Entrée AC de 400 ou 500 W jusqu'à 83 000 lm, DC 24 V de 450 W. L'outil de travail indispensable pour les grânes STS et RMG.
SNHC03 · SNHC04
Cinq projecteurs, dont la puissance lumineuse est croissante. Le choix approprié dépend des exigences de l'emplacement : le poids, la portée ou le nombre maximal de lumens par boîtier.
| Luminaire | Rôle en ligne | Puissance | IP et IK | Poids |
|---|---|---|---|---|
 Marlin18 000 lumens | Le commutateur entre les lampes de travail et les projecteurs robustes. | 120 W | IP69K / IK10 | 5,5 kg |
 Snapper31 000 lumens | Le projecteur compact pour charges légères, offrant un rendement lumineux maximal par rapport au poids. | 150 à 180 W | IP68 / IK08 | 3,1 kg |
 Snapper HC83 000 lumens | Deux ou trois modules coulés sur un seul support : un maximum de lumière par kilogramme. | 270 à 500 W | IP68 / IK08 | 12,6 kg |
 Barracuda44 100 lumens | Projecteur compact le plus puissant, doté d'une puissance accrue et d'une portée supérieure. | de 240 à 320 W | IP69K / IK10 | Dix kilogrammes et cent grammes |
 Shark50 000 lumens | Projecteur plus efficace, offrant le poids le plus faible par lumen. | 320 W | IP69K / IK10 | 9,2 kilogrammes |
 Orca111 300 lumens | Projecteur le plus puissant, pour le flux lumineux le plus élevé par boîtier. | 800 W | IP69K / IK09 | 22,7 kg |
Les modèles x2 et x3 sont chacun disponibles en AC et en DC 24 V, tandis que le modèle unique x1 complète la gamme. Sélectionnez une version et la liste complète des spécifications correspondantes s'actualisera en dessous, incluant les dimensions, le poids et la consommation de courant.
Référence d'article

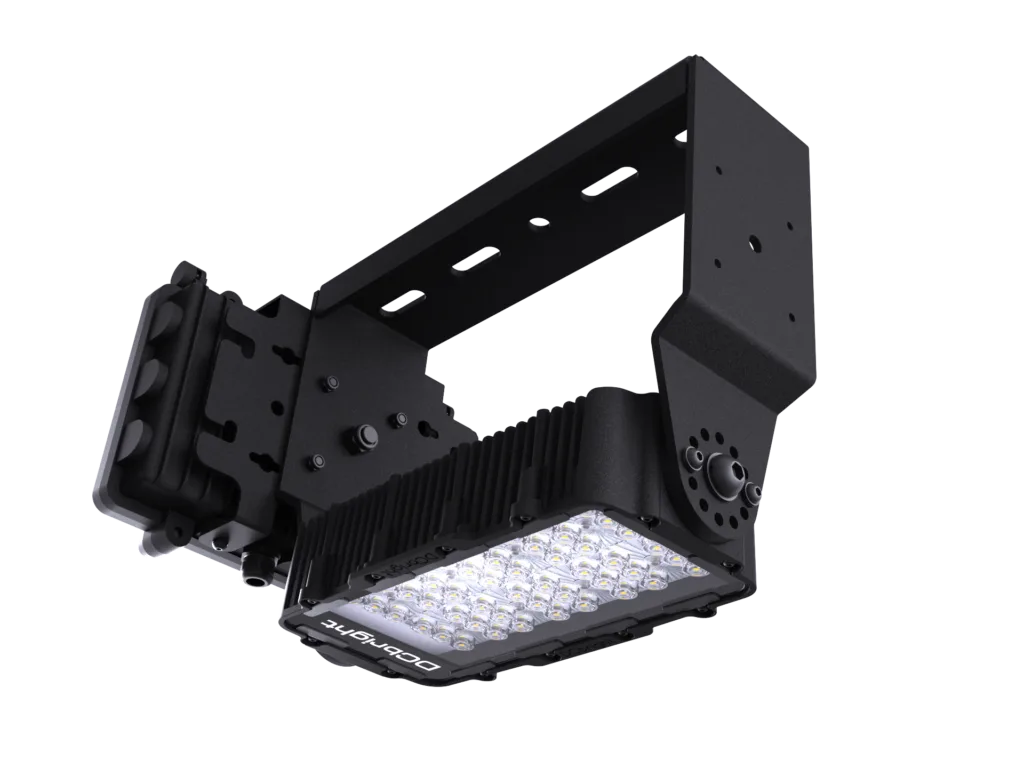

L'unité moulée en une seule pièce sur laquelle repose la gamme ; il s'agit du modèle Snapper. Le choix idéal lorsqu'une seule unité compacte suffit par emplacement.
31 000 lm
| Flux lumineux | 31 000 lm |
| Puissance absorbée | 180 W |
| Efficacité | 172 lm/W |
| Optique | Concentrateur de 15°, 30°, 60°, 90°, 20° × 50° et 20° × 85° ; à choisir individuellement pour chaque module d'éclairage. |
| Couleurs de lumière | 5000K, 4000K, 2700K et ambre 2200K |
| Bicolore | 4000K et ambre 2200K, commutable en cours de fonctionnement |
| IRC (Ra) | > 70, en option 80 ou 90 |
| Cohérence des couleurs | Ellipse de MacAdam en 3 étapes |
| Plage de tension | 90–305 V CA |
| Tension nominale | sans objet pour l'AC |
| Consommation d'électricité | environ 0,8 A à 220 V · 1,7 A à 110 V |
| Dimmen | 0–10 V, MLI en DALI-2, ou via NFC |
| Driver | Télécommande BLD240, compatible avec le DRB-1 |
| Type de driver | BLD240, 240 W |
| Courant d'appel | 66 A de crête, T50 0,5 ms à 220 V |
| Luminaires automatisés | B16 : 3 · C16 : 6 · C25 : 9 · D16 : 10 |
| Protection contre les surtensions | 6 kV ligne-ligne, 10 kV ligne-terre (CEI 61000-4-5) |
| Facteur de puissance et THD | > 0,95 pour une charge de 60 à 100 %, THD < 15 % à 65–100 % |
| Boîtier | modules d'éclairage en aluminium moulé, < 0,08 % cuivre |
| Traitement de surface | revêtement électrophorétique en titane, bicouche |
| Appareil dentaire | acier inoxydable 316L à haute résistance à la traction, ± 180° par incréments de 30° |
| Avant | verre anti-effraction IK08 |
| Couleur | Noir Titane ou Gris Titane |
| Dimensions | 312 × 181 × 118 mm |
| Poids | 3,1 kg |
| Délai de livraison | Standard sous une semaine, sur-mesure sur demande |
| Type de câble | H07BQ-F, 4 conducteurs (2 × 2,5 mm² + 2 × 0,5 mm²), 2,0 m |
| Connexion | câble préassemblé, fils libres |
| Accessoires | Support de fixation par le haut · Support de fixation latérale · Crane Light Stabilizer |
| Classes IP | IP66, IP67 en IP68 |
| Résistance aux chocs | IK08 |
| Classe de corrosion | C5 Industriel et Maritime (ISO 9223) |
| Classe de vibrations | 6 G en résonance (CEI 60068-2-6), choc CEI 60068-2-27 |
| Température de service | de −45 à +50 °C |
| Durée de vie des DEL | TM-21 L90B05 > 360 000 heures |
| Durée de vie du driver | ≥ 100 000 h à Tc 75 °C, ≥ 130 000 h à Tc 50 °C |
| driver de MTBF | ≥ 280 000 h à Tc 75 °C (MIL-HDBK-217F) |
| Garantie | 5 ans sur l'ensemble du luminaire |
| Certification | CE, IEC 60598, EN 55015, EN 61547, CEM. Amérique du Nord sur demande. |
| Conditionnement | selon la quantité, sur demande |
Référence d'article
Deux modules sur un même support, pour l'alimentation secteur. Programmables via NFC à 270 W.
55 000 lm
| Flux lumineux | 55 000 lm, pour 270 W 49 500 lm |
| Puissance absorbée | 320 of 270 W |
| Efficacité | 172 lm/W |
| Optique | Concentrateur de 15°, 30°, 60°, 90°, 20° × 50° et 20° × 85° ; à choisir individuellement pour chaque module d'éclairage. |
| Couleurs de lumière | 5000K, 4000K, 2700K et ambre 2200K |
| Bicolore | 4000K et ambre 2200K, commutable en cours de fonctionnement |
| IRC (Ra) | > 70, en option 80 ou 90 |
| Cohérence des couleurs | Ellipse de MacAdam en 3 étapes |
| Plage de tension | 90 à 305 de 180 à 528 VAC |
| Tension nominale | sans objet pour l'AC |
| Consommation d'électricité | env. 0,8 A à 380 V · 1,5 A à 220 V · 2,9 A à 110 V |
| Dimmen | 0–10 V, MLI en DALI-2, ou via NFC |
| Driver | BLD320 distant, peut être intégré dans DRB-1 |
| Type de driver | BLD320, 320 W |
| Courant d'appel | 31,2 A crête, T50 1,3 ms sous 220 V |
| Luminaires automatisés | B16: 2 · C16: 4 · C25: 7 · D16: 8 |
| Protection contre les surtensions | 6 kV ligne-ligne, 10 kV ligne-terre (CEI 61000-4-5) |
| Facteur de puissance et THD | > 0,95 pour une charge de 60 à 100 %, THD < 15 % à 60–100 % |
| Boîtier | modules d'éclairage en aluminium moulé, < 0,08 % cuivre |
| Traitement de surface | revêtement électrophorétique en titane, bicouche |
| Appareil dentaire | acier inoxydable 316L à haute résistance à la traction, ± 180° par incréments de 30° |
| Avant | verre anti-effraction IK08 |
| Couleur | Noir Titane ou Gris Titane |
| Dimensions | 320 × 314 × 205 mm |
| Poids | 9,9 kg |
| Type de câble | H07BQ-F, 4 conducteurs (2 × 2,5 mm² + 2 × 0,5 mm²), 2,0 m |
| Connexion | câble préassemblé, fils libres |
| Accessoires | Support de fixation par le haut · Support de fixation latérale · Crane Light Stabilizer |
| Classes IP | IP66, IP67 en IP68 |
| Résistance aux chocs | IK08 |
| Classe de corrosion | C5 Industriel et Maritime (ISO 9223) |
| Classe de vibrations | 6 G en résonance (CEI 60068-2-6), choc CEI 60068-2-27 |
| Température de service | de −45 à +50 °C |
| Durée de vie des DEL | TM-21 L90B05 > 360 000 heures |
| Durée de vie du driver | ≥ 100 000 h à Tc 75 °C, ≥ 130 000 h à Tc 50 °C |
| driver de MTBF | ≥ 280 000 h à Tc 75 °C (MIL-HDBK-217F) |
| Garantie | 5 ans sur l'ensemble du luminaire |
| Certification | CE, IEC 60598, EN 55015, EN 61547, CEM. Amérique du Nord sur demande. |
| Conditionnement | selon la quantité, sur demande |
Référence d'article
Le choix standard pour les mâts d'éclairage mobiles : se branche directement sur le réseau de bord de 24 V.
44 100 lm
| Flux lumineux | 44 100 lm |
| Puissance absorbée | 300 W |
| Efficacité | 147 lm/W |
| Optique | Concentrateur de 15°, 30°, 60°, 90°, 20° × 50° et 20° × 85° ; à choisir individuellement pour chaque module d'éclairage. |
| Couleurs de lumière | 5000K, 4000K, 2700K et ambre 2200K |
| Bicolore | 4000K et ambre 2200K, commutable en cours de fonctionnement |
| IRC (Ra) | > 70, en option 80 ou 90 |
| Cohérence des couleurs | Ellipse de MacAdam en 3 étapes |
| Plage de tension | 20 à 35 VCC |
| Tension nominale | 24 V |
| Consommation d'électricité | env. 12,5 A sous 24 V |
| Dimmen | sur mesure |
| Driver | Drivers DC sur circuit imprimé |
| Type de driver | sans objet, driver sur carte électronique |
| Courant d'appel | sans objet, driver sur carte électronique |
| Luminaires automatisés | sans objet, driver sur carte électronique |
| Protection contre les surtensions | sans objet, driver sur carte électronique |
| Facteur de puissance et THD | sans objet, driver sur carte électronique |
| Boîtier | modules d'éclairage en aluminium moulé, < 0,08 % cuivre |
| Traitement de surface | revêtement électrophorétique en titane, bicouche |
| Appareil dentaire | acier inoxydable 316L à haute résistance à la traction, ± 180° par incréments de 30° |
| Avant | verre anti-effraction IK08 |
| Couleur | Noir Titane ou Gris Titane |
| Dimensions | 320 × 314 × 205 mm |
| Poids | 9,9 kg |
| Type de câble | H07BQ-F, 4 conducteurs (2 × 2,5 mm² + 2 × 0,5 mm²), 2,0 m |
| Connexion | câble préassemblé, fils libres |
| Accessoires | Support de fixation par le haut · Support de fixation latérale · Crane Light Stabilizer |
| Classes IP | IP66, IP67 en IP68 |
| Résistance aux chocs | IK08 |
| Classe de corrosion | C5 Industriel et Maritime (ISO 9223) |
| Classe de vibrations | 6 G en résonance (CEI 60068-2-6), choc CEI 60068-2-27 |
| Température de service | de −45 à +50 °C |
| Durée de vie des DEL | TM-21 L90B05 > 360 000 heures |
| Durée de vie du driver | non applicable |
| driver de MTBF | sans objet, driver sur carte électronique |
| Garantie | 5 ans sur l'ensemble du luminaire |
| Certification | CE, IEC 60598, EN 55015, EN 61547, CEM. Amérique du Nord sur demande. |
| Conditionnement | selon la quantité, sur demande |
Référence d'article
Le cheval de bataille pour les grues STS et RMG : trois modules, 83 000 lumens et 12,6 kg sur un seul point de fixation.
83 000 lm
| Flux lumineux | 83 000 lm, pour 400 W 73 000 lm |
| Puissance absorbée | 500 of 400 W |
| Efficacité | 166 lm/W |
| Optique | Concentrateur de 15°, 30°, 60°, 90°, 20° × 50° et 20° × 85° ; à choisir individuellement pour chaque module d'éclairage. |
| Couleurs de lumière | 5000K, 4000K, 2700K et ambre 2200K |
| Bicolore | 4000K et ambre 2200K, commutable en cours de fonctionnement |
| IRC (Ra) | > 70, en option 80 ou 90 |
| Cohérence des couleurs | Ellipse de MacAdam en 3 étapes |
| Plage de tension | 90 à 305 de 180 à 528 VAC |
| Tension nominale | sans objet pour l'AC |
| Consommation d'électricité | env. 1,4 A sous 380 V · 2,3 A sous 220 V · 4,6 A sous 110 V |
| Dimmen | 0–10 V, MLI en DALI-2, ou via NFC |
| Driver | TLD400 (400 W) ou TLD600 (500 W) à distance, possible en DRB-2 |
| Type de driver | TLD400 ou TLD600 |
| Courant d'appel | 64 A (TLD400) de 5,4 A (TLD600) crête, T50 400 µs à 220 V |
| Luminaires automatisés | B16: 3 · C16: 3 · C25: 5 · D16: 4 |
| Protection contre les surtensions | 6 kV ligne-ligne, 10 kV ligne-terre (CEI 61000-4-5) |
| Facteur de puissance et THD | > 0,9 à une charge de 60–100 %, THD < 15 % à 60–100 % |
| Boîtier | modules d'éclairage en aluminium moulé, < 0,08 % cuivre |
| Traitement de surface | revêtement électrophorétique en titane, bicouche |
| Appareil dentaire | acier inoxydable 316L à haute résistance à la traction, ± 180° par incréments de 30° |
| Avant | verre anti-effraction IK08 |
| Couleur | Noir Titane ou Gris Titane |
| Dimensions | 320 × 484 × 205 mm |
| Poids | 12,6 kg |
| Type de câble | H07BQ-F, 4 conducteurs (2 × 2,5 mm² + 2 × 0,5 mm²), 2,0 m |
| Connexion | câble préassemblé, fils libres |
| Accessoires | Support de fixation par le haut · Support de fixation latérale · Crane Light Stabilizer |
| Classes IP | IP66, IP67 en IP68 |
| Résistance aux chocs | IK08 |
| Classe de corrosion | C5 Industriel et Maritime (ISO 9223) |
| Classe de vibrations | 6 G en résonance (CEI 60068-2-6), choc CEI 60068-2-27 |
| Température de service | de −45 à +50 °C |
| Durée de vie des DEL | TM-21 L90B05 > 360 000 heures |
| Durée de vie du driver | ≥ 100 000 h à Tc 75 °C, ≥ 130 000 h à Tc 50 °C |
| driver de MTBF | TLD400 ≥ 280 000 u, TLD600 ≥ 320 000 u à Tc 75 °C (MIL-HDBK-217F) |
| Garantie | 5 ans sur l'ensemble du luminaire |
| Certification | CE, IEC 60598, EN 55015, EN 61547, CEM. Amérique du Nord sur demande. |
| Conditionnement | selon la quantité, sur demande |
Référence d'article
La configuration 24 V la plus robuste, destinée aux mâts d'éclairage mobiles et aux machines dotées d'un réseau de bord étendu.
66 200 lm
| Flux lumineux | 66 200 lm |
| Puissance absorbée | 450 W |
| Efficacité | 147 lm/W |
| Optique | Concentrateur de 15°, 30°, 60°, 90°, 20° × 50° et 20° × 85° ; à choisir individuellement pour chaque module d'éclairage. |
| Couleurs de lumière | 5000K, 4000K, 2700K et ambre 2200K |
| Bicolore | 4000K et ambre 2200K, commutable en cours de fonctionnement |
| IRC (Ra) | > 70, en option 80 ou 90 |
| Cohérence des couleurs | Ellipse de MacAdam en 3 étapes |
| Plage de tension | 20 à 35 VCC |
| Tension nominale | 24 V |
| Consommation d'électricité | env. 18,8 A sous 24 V |
| Dimmen | sur mesure |
| Driver | Drivers DC sur circuit imprimé |
| Type de driver | sans objet, driver sur carte électronique |
| Courant d'appel | sans objet, driver sur carte électronique |
| Luminaires automatisés | sans objet, driver sur carte électronique |
| Protection contre les surtensions | sans objet, driver sur carte électronique |
| Facteur de puissance et THD | sans objet, driver sur carte électronique |
| Boîtier | modules d'éclairage en aluminium moulé, < 0,08 % cuivre |
| Traitement de surface | revêtement électrophorétique en titane, bicouche |
| Appareil dentaire | acier inoxydable 316L à haute résistance à la traction, ± 180° par incréments de 30° |
| Avant | verre anti-effraction IK08 |
| Couleur | Noir Titane ou Gris Titane |
| Dimensions | 320 × 484 × 205 mm |
| Poids | 12,6 kg |
| Type de câble | H07BQ-F, 4 conducteurs (2 × 2,5 mm² + 2 × 0,5 mm²), 2,0 m |
| Connexion | câble préassemblé, fils libres |
| Accessoires | Support de fixation par le haut · Support de fixation latérale · Crane Light Stabilizer |
| Classes IP | IP66, IP67 en IP68 |
| Résistance aux chocs | IK08 |
| Classe de corrosion | C5 Industriel et Maritime (ISO 9223) |
| Classe de vibrations | 6 G en résonance (CEI 60068-2-6), choc CEI 60068-2-27 |
| Température de service | de −45 à +50 °C |
| Durée de vie des DEL | TM-21 L90B05 > 360 000 heures |
| Durée de vie du driver | non applicable |
| driver de MTBF | sans objet, driver sur carte électronique |
| Garantie | 5 ans sur l'ensemble du luminaire |
| Certification | CE, IEC 60598, EN 55015, EN 61547, CEM. Amérique du Nord sur demande. |
| Conditionnement | selon la quantité, sur demande |
Toutes les valeurs ci-dessus figurent également sur la fiche technique, accompagnées des dimensions et du code de commande.
Les drivers AC sont séparés du luminaire et peuvent être logés dans le boîtier de driver DRB-1 ou DRB-2. Les valeurs ci-dessous proviennent des fiches techniques d'Upowertek et s'appliquent par driver, et non par luminaire.
320 W, télécommande, pour le x2
pour x2 · x3 avec TLD600 : 5,4 A
ligne-ligne / ligne-terre, CEI 61000-4-5
à Tc 75 °C, MIL-HDBK-217F
| Driver | B16 | C16 | C25 | D16 |
|---|---|---|---|---|
| BLD240 · 1 x 180 W | 3 | 6 | 9 | 10 |
| BLD320 · x2 AC 320 W | 2 | 4 | 7 | 8 |
| TLD600 · x3 AC 500 W | 3 | 3 | 5 | 4 |
Calculé avec ABB S200 à 220 V, d'après le tableau MCB du fabricant. Valeur indicative pour la phase d'ingénierie et ne remplaçant pas le calcul d'installation ; pour la vérification, nous fournissons un conseil en éclairage et calcul d'installation. Si un luminaire comporte plusieurs drivers, divisez ce nombre par le nombre de drivers.
Chaque module d'éclairage de la configuration peut être doté de sa propre lentille, de sorte qu'un seul luminaire éclaire simultanément plusieurs zones. Vous trouverez ci-dessous les angles issus de notre propre bibliothèque IES, avec le nom de l'optique comme désignation de commande correspondante. Le nom d'une optique ne constitue pas une valeur de mesure : l'optique à 30° présente un angle de faisceau de 29° et un angle de champ de 73°. Si vous hésitez entre deux angles, nous étayerons notre choix par une Étude d'éclairage gratuite.
Phare de longue portée, 40 à 200 m
Moyenne distance, 25 à 80 m ; mesurée sur le HC x3
Éclairage large à courte distance, de 15 à 50 m
Éclairage de surface jusqu'à 25 m ; également asymétrique 20° × 50° et 20° × 85°
| Optique | Angle de faisceau 50 % | Veldhoek 10 % | Distance d'application |
|---|---|---|---|
| Projecteur focal de 15° | 15° nominal | pas encore mesuré | 40 à 200 m |
| 30° | 29° | 73° | De 25 à 80 m, mesurés sur le modèle Snapper HC x3 à 83 000 lm |
| 60° | 60° nominal | pas encore mesuré | 15 à 50 m |
| 90° | 90° nominal | pas encore mesuré | Jusqu'à 25 m, largeur proche |
| 20° × 50° en 20° × 85° | valeur nominale | pas encore mesuré | asymétrique, pour zones allongées |
L'angle de faisceau correspond à l'angle complet entre les directions dans lesquelles l'intensité a diminué jusqu'à 50 % de la valeur de crête ; l'angle de champ est de 10 %. Il est possible de combiner différentes optiques au sein d’un même luminaire ; les optiques asymétriques 20° × 50° et 20° × 85° sont également disponibles. Les optiques qui n’ont pas encore été mesurées sont indiquées avec leur valeur nominale.
Sur les grues, c'est le mode de fixation qui détermine si un luminaire atteindra sa durée de vie maximale. Le modèle Snapper HC propose trois options de fixation : standard, en haut et sur le côté, ce qui permet d'atteindre pratiquement n'importe quelle position.
Pour un montage suspendu sous la poutre de pont roulant, la plateforme ou le plafond. Les modules restent réglables par pas de 30°.
Pour un montage sur une poutre ou une paroi, avec le faisceau perpendiculaire à la structure.
Suspension auto-stabilisante qui maintient la lampe de la flèche de grue à l'horizontale, de sorte que le faisceau reste dirigé vers la zone de travail à chaque étape de la flèche.
Étrier en acier 316L à haute résistance à la traction, réglable par incréments de 30°. Chaque luminaire est fourni avec un câble de sécurité.
Un câble de sécurité est fourni de série avec chaque luminaire. Le boîtier d'alimentation DRB-1 ou DRB-2 intègre le driver déporté, soit sur la structure, soit dans le boîtier. Crane Light Stabilizer dispose de sa propre page produit. Pour les grues à tour, veuillez également consulter Éclairage de grue à tour.
Toutes les dimensions sont en millimètres. Le schéma de montage et les sections des supports figurent dans la fiche technique ; les fichiers DXF et STEP sont disponibles sur demande.
Plan de cotes du modèle x3 à montage par le haut ; le plan du modèle x2 figure dans la fiche technique.
| Luminaire x1 | 312 × 181 × 118 mm |
| Luminaire x2 | 320 × 314 × 205 mm |
| Luminaires x3 | 320 × 484 × 205 mm |
| Poids x1 · x2 · x3 | 3,1 · 9,9 · 12,6 kg |
| Réglage de l'appareil dentaire | ± 180°, par pas de 30° |
| Longueur des câbles AC et DC | 2,0 m |
| Lanière de sécurité | fourni de série |
| Conditionnement | sur demande |
Le poids indiqué comprend le support. Les dimensions et le poids de l'emballage sont pris en compte dans les informations fournies, car c'est JEL qui se charge du transport.
Où se trouve le Snapper HC dans la pratique, et pourquoi à cet endroit.
Plus de luminosité par point de montage sans poids supplémentaire ni prise au vent sur la structure. Le x3 délivre 83 000 lumens pour un poids de 12,6 kg, chaque module disposant de sa propre lentille.
Suffisamment léger pour être monté et démonté quotidiennement, le x2 DC 24 V constitue le choix standard pour les mâts mobiles.
Avec le « top mount » sous la poutre de la grue, le « side mount » contre la poutre ou le « Crane Light Stabilizer » dans la flèche.
Pour les navires et les ponts de travail nécessitant un éclairage intense par position pour un poids limité. Le revêtement e-coating en titane et la classe de corrosion C5 sont standard.
Alors que les luminaires à plusieurs modules comparables sont généralement constitués d’un profilé extrudé muni d’embouts, chaque module d’éclairage de la gamme HC est moulé d’un seul tenant : moins de joints, moins de joints d’étanchéité, moins de risque de fuite.
Deux ou trois modules partagent un seul étui et un seul câble, et chaque module peut être doté de sa propre lentille, de sorte qu'un seul luminaire éclaire plusieurs zones simultanément.
| Modules d'éclairage | moulé d'un seul tenant, < 0,08 % cuivre |
| Configurations | x2 en x3, de x1 en tant qu'unité unique |
| Lentilles par module | séparément à choisir |
| Lanière de sécurité | fourni de série |
Né d'une demande de la part des terminaux. Voir également Ports et terminaux.
Chaque allégation porte sa condition dans le même sens. Vous trouverez plus d'informations sur les méthodes de test auprès de Qualité des produits et garantie.
Essai au brouillard salin neutre selon la norme ISO 9227, réalisé sur un boîtier moulé préalablement incisé : aucune corrosion filiforme sous le revêtement après 1 007 heures.
Résistant aux vibrations jusqu'à 6 G en résonance, conformément à la norme CEI 60068-2-6, avec essai de résistance aux chocs conforme à la norme CEI 60068-2-27.
Issu d'une demande de terminaux : plus de lumière par point de montage sans poids ni prise au vent supplémentaires. Les portiques de port en Europe, en Australie et en Amérique fonctionnent avec le HC.
Quatre pages contenant la spécification complète, le dimensionnement et le code de commande. Téléchargement immédiat.
Fichiers STEP ou DXF pour votre propre travail de dessin, y compris le plan de montage du support.
Les 15 versions et options d'éclairage du modèle Snapper HC au format EULUMDAT (.ldt), regroupées dans un seul fichier ZIP de 0,5 Mo. DIALux et Relux lisent directement ces fichiers. La référence figure dans le nom du fichier et dans le fichier lui-même. Nous fournissons les fichiers IES sur demande.
Si votre question ne figure pas parmi elles ou si vous souhaitez qu'un calcul soit vérifié, un ingénieur vous répondra dans un délai d'un jour ouvrable.
La base est le même module d'éclairage moulé. Le modèle Snapper correspond à ce module sous la forme d'un luminaire autonome ; le modèle HC en intègre deux (x2, jusqu’à 55 000 lm pour 9,9 kg) ou trois (x3, jusqu’à 83 000 lm pour 12,6 kg) sur un seul support, avec un seul câble et un seul point de fixation. Le Orca permet d’obtenir plus de 83 000 lumens à partir d’un seul luminaire.
Par configuration : le x1 avec BLD240 3 sur un B16, 6 sur un C16, 9 sur un C25 et 10 sur un D16 ; le x2 avec BLD320 2, 4, 7 et 8 ; le x3 avec TLD600 3, 3, 5 et 4. Calculé avec ABB S200 à 220 V, par driver. Il s'agit d'une valeur indicative pour la phase d'ingénierie et non d'un remplacement du calcul d'installation.
Oui. Grâce à un groupement de 1x2 ou 1x3, chaque module d'éclairage peut être doté de sa propre optique, allant d'un faisceau étroit de 15° à un faisceau large de 90°, ainsi que des optiques asymétriques de 20° × 50° et 20° × 85°. Ainsi, un seul point de montage permet par exemple d'éclairer simultanément la rangée de conteneurs proche et la zone plus éloignée.
Oui. Les versions AC sont gradueren par 0–10 V, PWM et DALI-2, et sont également configurables via NFC. En ce qui concerne les versions DC, la gradation fait l'objet d'une solution sur mesure, dans la mesure où elles utilisent un courant constant.
Les luminaires multi-unit comparables sont assemblés à partir d'un profilé extrudé doté d'embouts, chaque joint constituant ainsi une étanchéité susceptible de vieillir. Chaque module HC provient d'un seul moule, sans joints ni embouts, et a été testé selon les indices IP66, IP67 et IP68.
Oui. Les modules contiennent moins de 0,08 % de cuivre et sont recouverts d'un revêtement électrolytique à deux couches à base de titane ; le support est en acier 316L. Cela correspond à la classe de corrosion C5 (industrielle et maritime). Il n’existe pas de version entièrement en 316L du modèle HC ; si cette exigence est impérative, veuillez vous tourner vers les modèles Snapper 316L ou Barracuda 316L.
En revanche, pour les emplacements de grues situés en dehors de la zone de travail immédiate : le modèle IK08, équipé d'un vitrage résistant aux chocs, est adapté à une utilisation industrielle normale et aux intempéries. Si une résistance maximale aux chocs de niveau IK10 est une exigence impérative, optez pour le modèle Marlin ou le modèle Barracuda.
Oui. La classe de vibration est de 6 G à la résonance, testée conformément à la norme CEI 60068-2-6, avec un essai de choc conforme à la norme CEI 60068-2-27. Chaque luminaire est livré avec un cordon de sécurité, et le modèle Crane Light Stabilizer est disponible pour les flèches de grue.
Les 360 000 heures correspondent à une valeur TM-21 L90B05 : à ce stade, au moins 95 % des luminaires fournissent encore au minimum 90 % du flux lumineux initial. Cette exigence est plus stricte que les spécifications L70 et L80 courantes. Dans la pratique, la LED est rarement le facteur limitant ; ce sont les contraintes environnementales et la qualité de l’installation qui déterminent les performances réelles du luminaire sur le terrain.
Non. Le luminaire n'est pas destiné aux zones présentant des risques d'explosion. Si la norme ATEX est une exigence, veuillez le signaler au préalable afin que nous déterminions ensemble une solution adaptée.
Oui. Sur les mâts d'éclairage mobiles, le x2 DC 24 V constitue un choix OEM fixe, et sur les grues portuaires, le x3 est fourni en tant que composant permanent. Pour la fabrication en série, nous adaptons la configuration, l'optique, la tension et le support de fixation à la construction.
CE, IEC 60598, EN 55015, EN 61547 ainsi que la directive CEM. La norme IEC 60598 couvre la construction, la sécurité électrique et le comportement thermique. En outre, elle aide le luminaire à se conformer à la norme EN 12464-2 relative à l'éclairage de sécurité des zones de travail industrielles extérieures. Des configurations pour l'Amérique du Nord sont disponibles sur demande.
Parlez-nous de l'application, de l'emplacement et de la portée du projet. Nous vous aiderons à choisir l'exécution, l'optique et l'accessoire de montage.
Vous recevrez une réponse de la personne qui réalise également votre calcul d'éclairage.
Nous utilisons vos données exclusivement pour examiner votre demande et y répondre.
