De Snapper HC is gebouwd voor de hoogste prestatie per gewicht. Waar vergelijkbare floodlights zijn opgebouwd uit een extrusieprofiel, is de HC-behuizing gegoten uit een mal, speciaal ontwikkeld voor de toepassing waarin hij dagelijks presteert: havenkranen en mobiele lichtmasten. Het resultaat is een armatuur dat tot 83.000 lumen levert bij slechts 12,6 kg, met optimale warmteafvoer en zonder naden of eindkappen als zwakke plek.
De Snapper HC is een multi-configuratie: twee (x2) of drie (x3) lichtunits in één behuizing, leverbaar in AC (90–305 / 180–528 VAC) en 24V DC. Die laatste bij uitstek voor mobiele lichtmasten. Drie beugelopties (standaard, topmount en sidemount) maken montage mogelijk in vrijwel iedere positie op kraan of mast, en ieder armatuur wordt standaard geleverd met een veiligheidskoord.
De Snapper HC is bedoeld voor posities waar veel licht nodig is, maar ieder kilo telt: kraanconstructies waar gewicht de montage bepaalt, en mobiele lichtmasten die dagelijks op- en afgebouwd worden. Netto rendement per kilogram is het ontwerpuitgangspunt.
De Snapper HC is een logische keuze wanneer:
De Snapper HC is niet bedoeld voor iedere verlichtingsopgave. Juist door daar duidelijk in te zijn, ontstaat een beter advies en een beter eindresultaat.
De Snapper HC is meestal niet de juiste keuze wanneer:

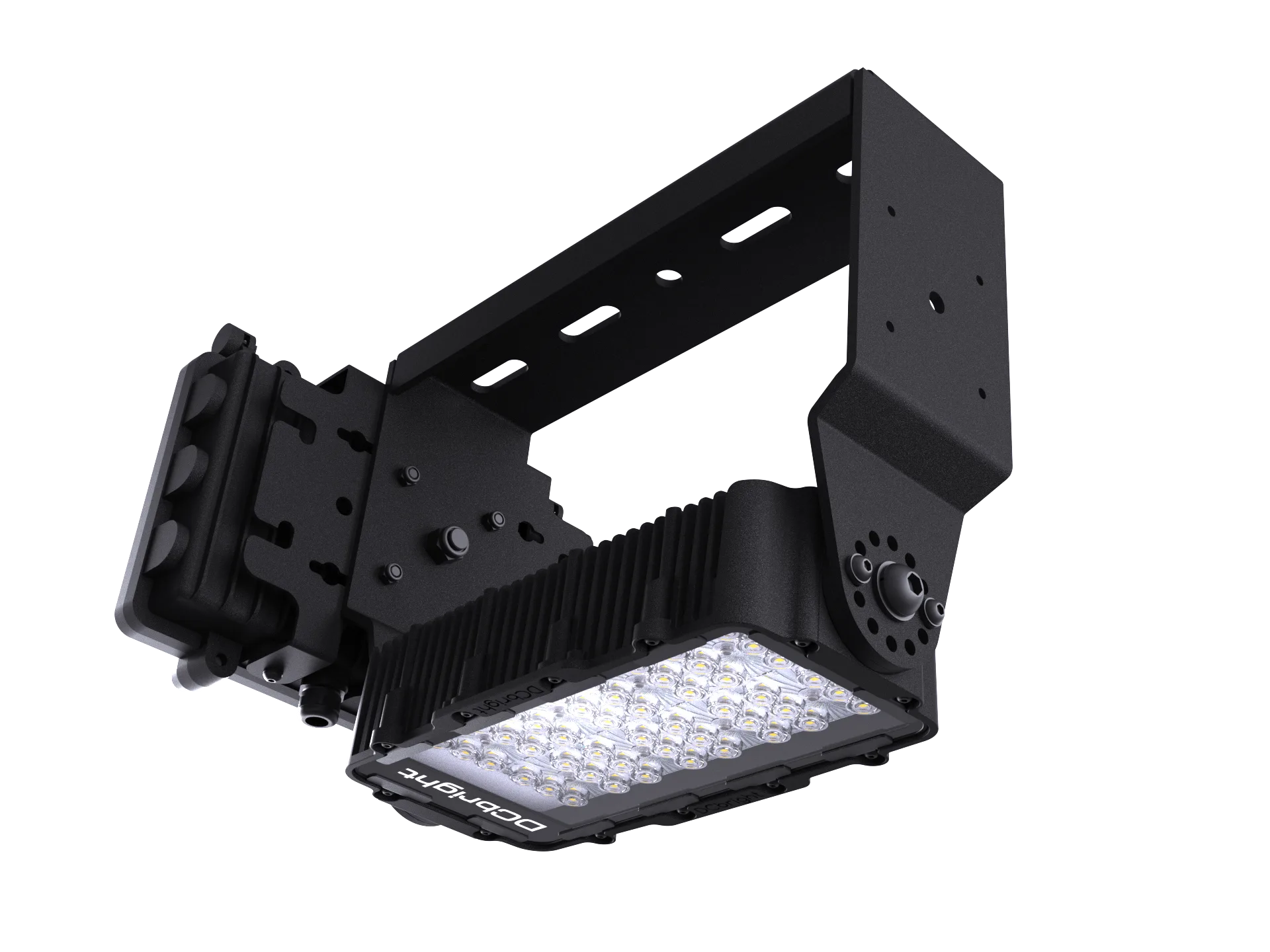

Formeel geen HC, maar de enkele unit waarop de reeks bouwt: 180 W en 31.000 lumen (172 lm/W) uit dezelfde gegoten behuizingsfilosofie. De keuze wanneer één compacte unit per positie volstaat.

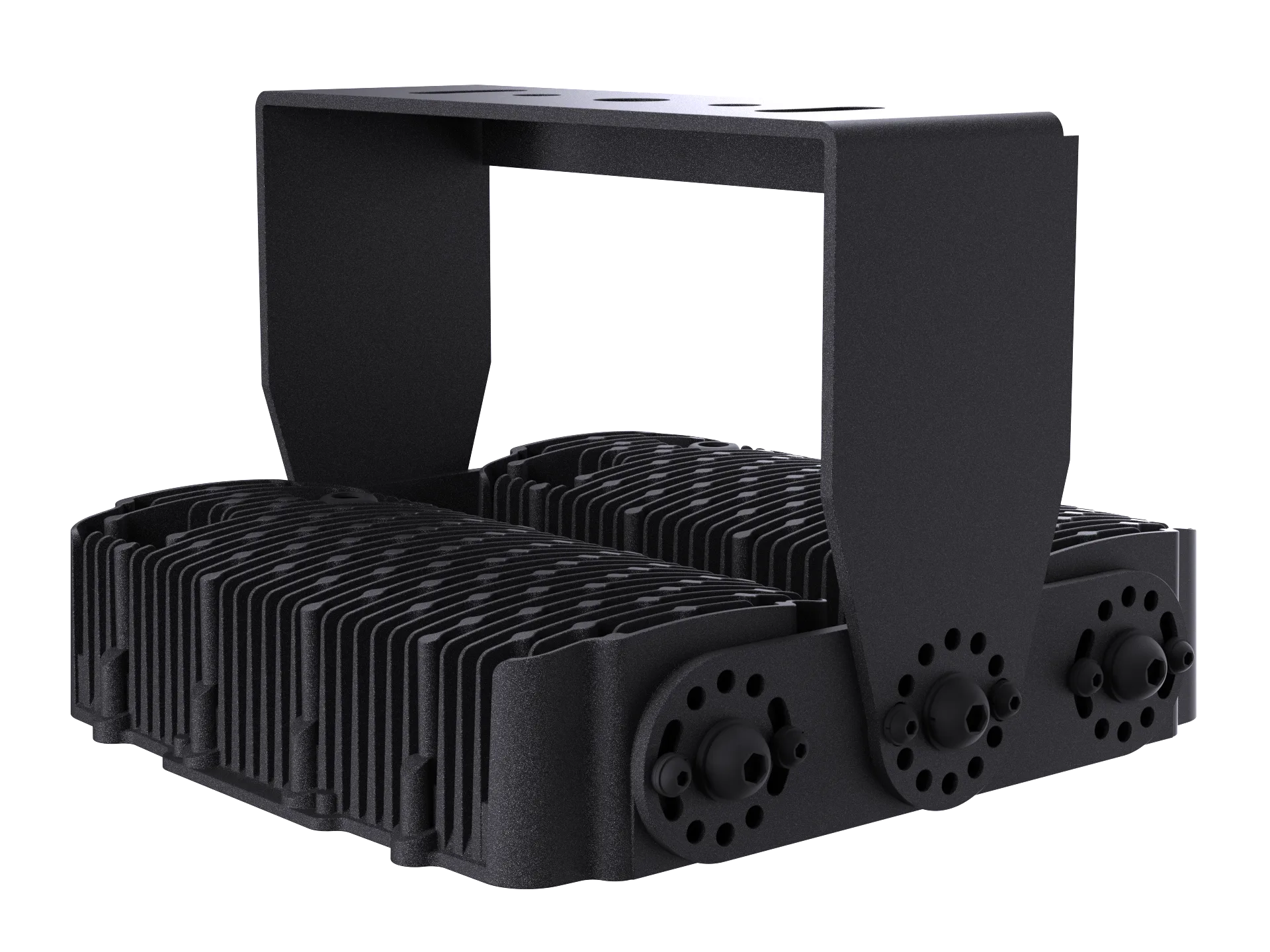

Twee lichtunits in één gegoten behuizing van slechts 9,9 kg. Leverbaar als AC-uitvoering (270 of 320 W, tot 55.000 lumen) en als 24V DC-uitvoering (300 W, 44.100 lumen), die laatste de standaardkeuze op mobiele lichtmasten.

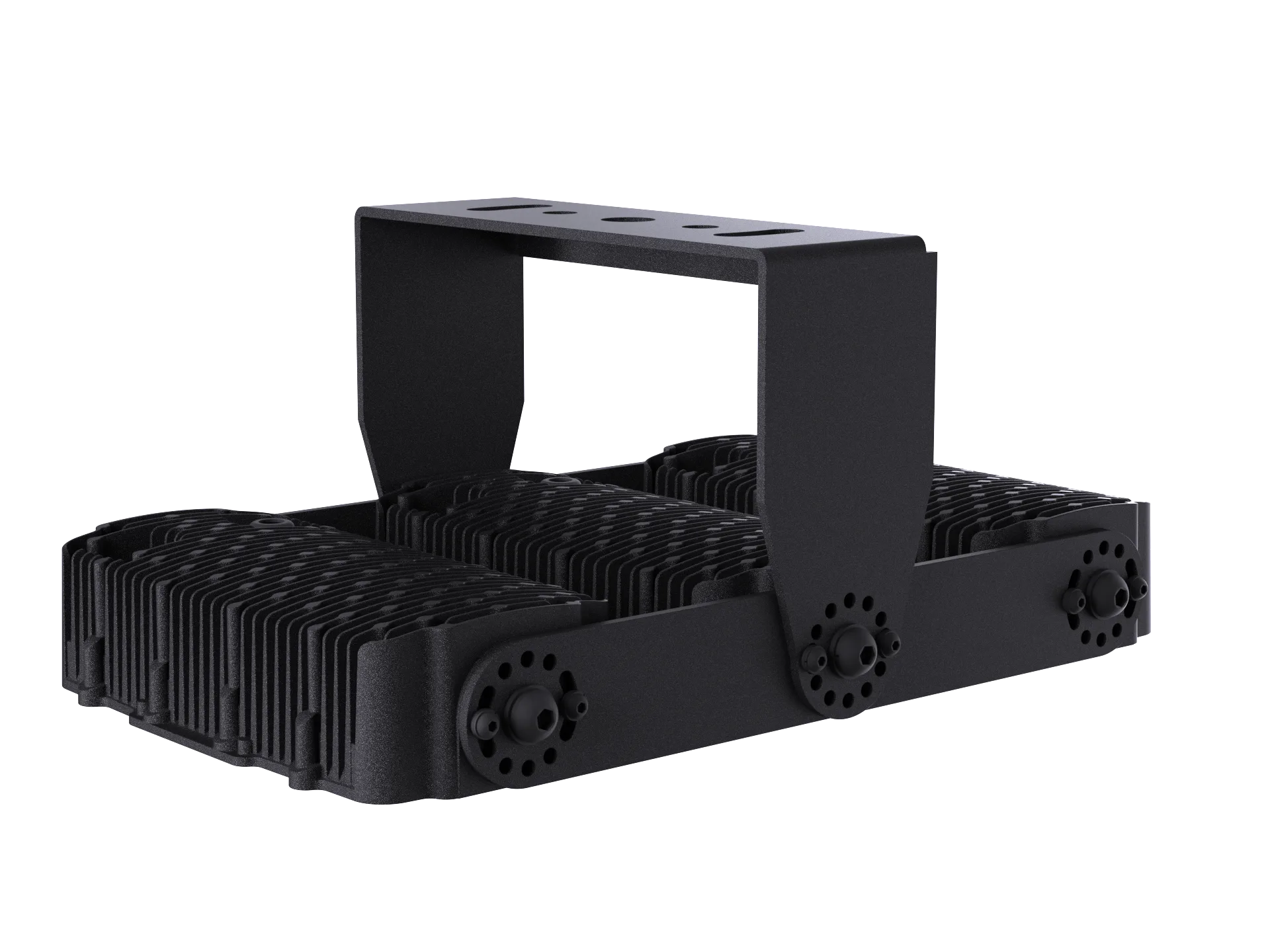

Drie lichtunits in één gegoten behuizing van 12,6 kg. Leverbaar als AC-uitvoering (400 of 500 W, tot 83.000 lumen) en als 24V DC-uitvoering (450 W, 66.200 lumen). Het werkpaard voor STS- en RMG-kranen, waar maximaal licht per montagepunt telt.

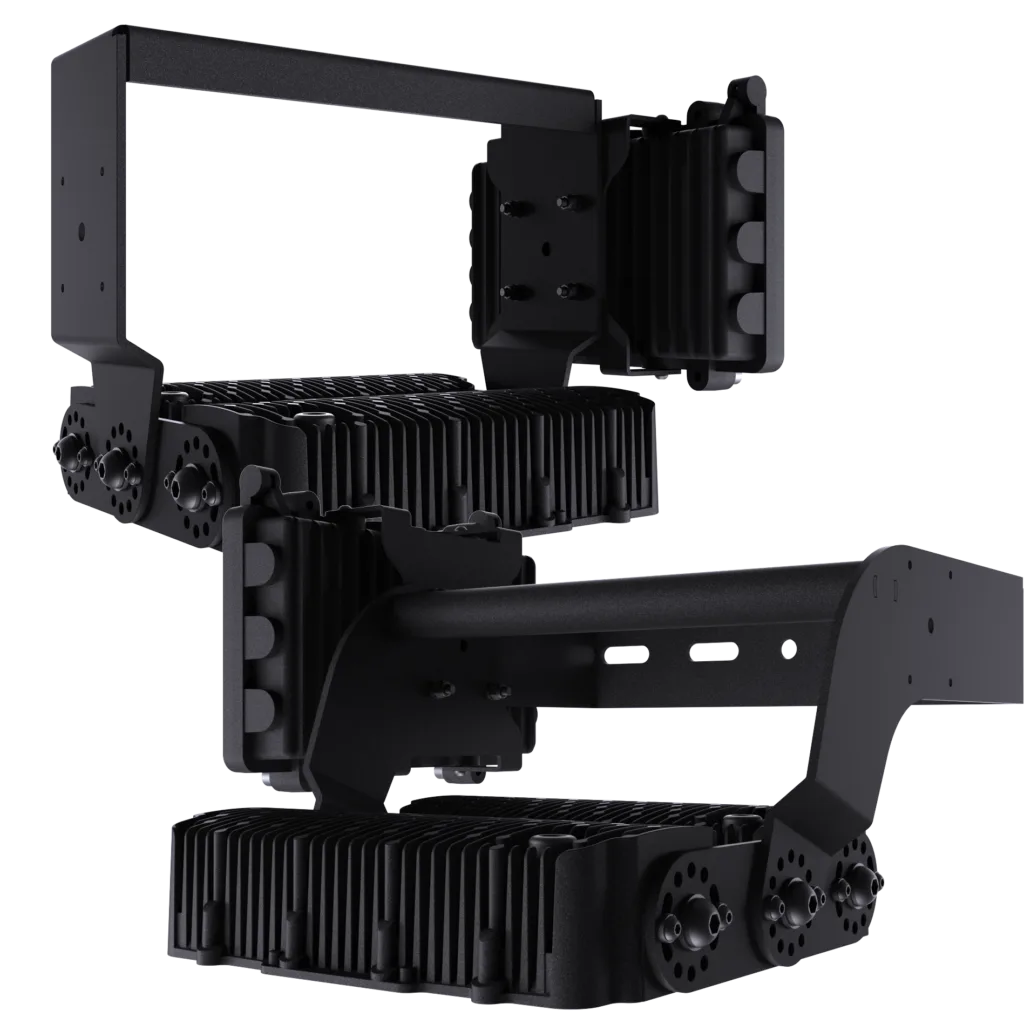

Op een kraan of lichtmast bepaalt de bevestiging of een armatuur zijn levensduur haalt en of montage en onderhoud praktisch blijven. Daarom is de Snapper HC leverbaar met drie beugelopties, afgestemd op de montagepositie:
Ieder armatuur wordt standaard geleverd met een veiligheidskoord, zodat de installatie ook bij werkzaamheden op hoogte aan de gangbare valbeveiligingseisen voldoet.

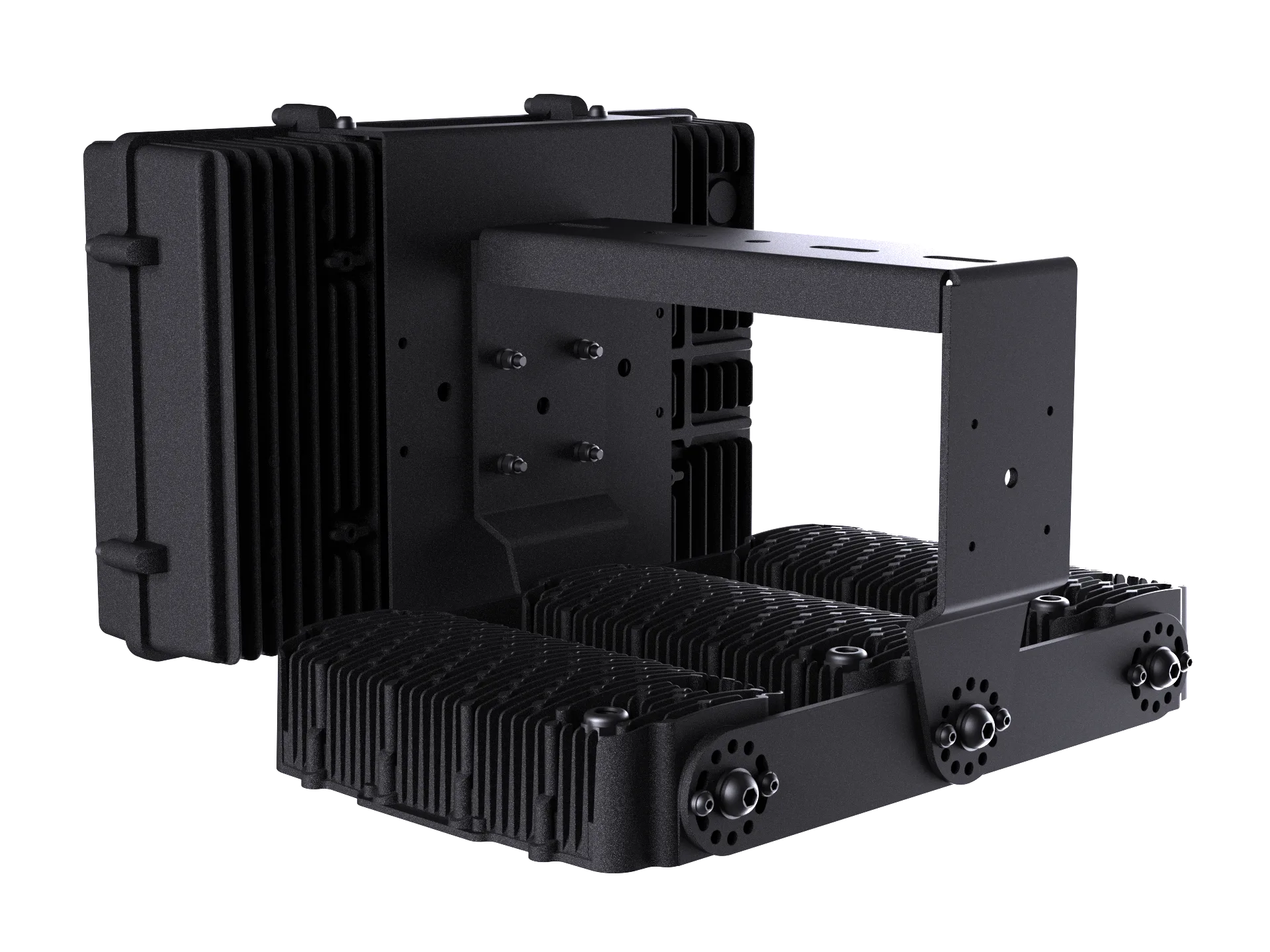

De toepassing waarvoor de HC is ontwikkeld: Ship-to-Shore- en RMG-kranen waar per montagepunt maximaal licht nodig is met minimaal gewicht op de constructie. Met topmount- en sidemount-beugels op iedere kraanpositie te monteren.
Licht genoeg voor dagelijkse op- en afbouw, krachtig genoeg voor een compleet werkterrein. De 24V DC-uitvoeringen sluiten direct aan op de mastvoeding — zonder omvormer.
Voor schepen, terminals en maritieme kranen. De gegoten behuizing met titanium e-coating en <0,08% koper is ontworpen voor zoute lucht en intensief buitengebruik.
Voor terminalmaterieel en overslagposities waar veel licht per positie het aantal armaturen, kabels en onderhoudsmomenten beperkt. Bewezen in Europese, Australische en Amerikaanse havens.
De schakel tussen werklampen en zware heavy-duty floodlights.
De multi-configuratie van de Snapper: maximale lumen per gewicht per montagepunt.
Krachtigste compacte floodlight met meer output en meer bereik.
Efficiëntere floodlight met het laagste gewicht per lumen.
Zwaarste floodlight voor hoogste lumen output per behuizing.
De Snapper HC is beschikbaar als x2- en x3-configuratie, elk in AC- en 24V DC-uitvoering; de enkele x1 completeert de reeks. Alle uitvoeringen delen de gegoten behuizing, drie beugelopties en het veiligheidskoord.
Lichttechniek & elektrisch
Lichtstroom: 31.000 lumen
Efficiëntie: 172 lumen/W
Opgenomen vermogen: 180 W
Beschikbaar spanningsbereik: 90-305 VAC
Stroomopname
Ca. 0,8 A bij 220 V
Ca. 1,7 A bij 110 V
Constructie & prestaties
IP-classificatie: IP67
Slagvastheid: IK08
CRI (Ra) standaard: >70
Bedrijfstemperatuurbereik: -40°C tot +50°C (-40°F tot +122°F)
Verwachte LED-levensduur: L80B10, 345.000 uur
Materiaal behuizing: gegoten aluminiumlegering uit één mal, <0,08% koper
Coating: conversielaag + 2-laags titanium-gebaseerde e-coating
Voormateriaal: UV-beschermd polycarbonaat
Kleur: Titanium Black
Kabeltype: H07BQ-F, 2,0 m
Aansluiting: voorgemonteerde aansluitkabel met vrije aders
Afmetingen & gewicht
Gewicht armatuur: 9,9 kg
Productafmetingen: 320 x 314 x 205 mm
Instelbereik beugel: ±180°, in stappen van 30°
Lichtkleur & optieken
Koel wit: 5000K
Neutraal wit: 4000K
Warm wit: 2700K
Amber: 2200K
Ook verkrijgbaar in tweekleurige uitvoering (koel wit / amber)
Bundelhoeken & toepassing
15° spot – voor verlichting over zeer grote afstand (50–300 m)
30° breedstraler – voor verlichting op middellange afstand (30–100 m)
60° breedstraler – voor brede verlichting op korte afstand (15–60 m)
90° breedstraler – voor zeer brede verlichting op zeer korte afstand (tot 15 m)
Naast deze opties zijn er tot 100 andere mogelijkheden; per unit configureerbaar.
Montage-accessoires
Standaardbeugel (zonder driverboxmount, voor DC-opstellingen), topmount (onder kraan of plafond) en sidemount (tegen kraan of wand). Veiligheidskoord standaard meegeleverd.
Garantie
5 jaar beperkte productgarantie
Productcertificering
CE, IEC 60598
Configuraties voor Noord-Amerika zijn op aanvraag verkrijgbaar.
Lichttechniek & elektrisch
Lichtstroom: 55.000 lumen
Efficiëntie: 166 lumen/W
Opgenomen vermogen: 320 W
Beschikbaar spanningsbereik: 90-305 VAC of 180-528 VAC
Stroomopname
Ca. 0,8 A bij 380 V
Ca. 1,5 A bij 220 V
Ca. 2,9 A bij 110 V
Ook leverbaar als 270 W uitvoering (SNx2-48-270AC): ca. 49.500 lumen.
Constructie & prestaties
IP-classificatie: IP67
Slagvastheid: IK08
CRI (Ra) standaard: >70
Bedrijfstemperatuurbereik: -40°C tot +50°C (-40°F tot +122°F)
Verwachte LED-levensduur: L80B10, 345.000 uur
Materiaal behuizing: gegoten aluminiumlegering uit één mal, <0,08% koper
Coating: conversielaag + 2-laags titanium-gebaseerde e-coating
Voormateriaal: UV-beschermd polycarbonaat
Kleur: Titanium Black
Kabeltype: H07BQ-F, 2,0 m
Aansluiting: voorgemonteerde aansluitkabel met vrije aders
Afmetingen & gewicht
Gewicht armatuur: 9,9 kg
Productafmetingen: 320 x 314 x 205 mm
Instelbereik beugel: ±180°, in stappen van 30°
Lichtkleur & optieken
Koel wit: 5000K
Neutraal wit: 4000K
Warm wit: 2700K
Amber: 2200K
Ook verkrijgbaar in tweekleurige uitvoering (koel wit / amber)
Bundelhoeken & toepassing
15° spot – voor verlichting over zeer grote afstand (50–300 m)
30° breedstraler – voor verlichting op middellange afstand (30–100 m)
60° breedstraler – voor brede verlichting op korte afstand (15–60 m)
90° breedstraler – voor zeer brede verlichting op zeer korte afstand (tot 15 m)
Naast deze opties zijn er tot 100 andere mogelijkheden; per unit configureerbaar.
Montage-accessoires
Standaardbeugel (zonder driverboxmount, voor DC-opstellingen), topmount (onder kraan of plafond) en sidemount (tegen kraan of wand). Veiligheidskoord standaard meegeleverd.
Garantie
5 jaar beperkte productgarantie
Productcertificering
CE, IEC 60598
Configuraties voor Noord-Amerika zijn op aanvraag verkrijgbaar.
Lichttechniek & elektrisch
Lichtstroom: 44.100 lumen
Efficiëntie: 147 lumen/W
Opgenomen vermogen: 300 W
Nominale spanning: 24 V
Beschikbaar spanningsbereik: 20-35 VDC
Stroomopname
Ca. 12,5 A bij 24 V
De standaardkeuze voor mobiele lichtmasten: rechtstreeks op de 24V-mastvoeding, zonder omvormer.
Constructie & prestaties
IP-classificatie: IP67
Slagvastheid: IK08
CRI (Ra) standaard: >70
Bedrijfstemperatuurbereik: -40°C tot +50°C (-40°F tot +122°F)
Verwachte LED-levensduur: L80B10, 345.000 uur
Materiaal behuizing: gegoten aluminiumlegering uit één mal, <0,08% koper
Coating: conversielaag + 2-laags titanium-gebaseerde e-coating
Voormateriaal: UV-beschermd polycarbonaat
Kleur: Titanium Black
Kabeltype: H07BQ-F, 2,0 m
Aansluiting: voorgemonteerde aansluitkabel met vrije aders
Afmetingen & gewicht
Gewicht armatuur: 9,9 kg
Productafmetingen: 320 x 314 x 205 mm
Instelbereik beugel: ±180°, in stappen van 30°
Lichtkleur & optieken
Koel wit: 5000K
Neutraal wit: 4000K
Warm wit: 2700K
Amber: 2200K
Ook verkrijgbaar in tweekleurige uitvoering (koel wit / amber)
Bundelhoeken & toepassing
15° spot – voor verlichting over zeer grote afstand (50–300 m)
30° breedstraler – voor verlichting op middellange afstand (30–100 m)
60° breedstraler – voor brede verlichting op korte afstand (15–60 m)
90° breedstraler – voor zeer brede verlichting op zeer korte afstand (tot 15 m)
Naast deze opties zijn er tot 100 andere mogelijkheden; per unit configureerbaar.
Montage-accessoires
Standaardbeugel (zonder driverboxmount, voor DC-opstellingen), topmount (onder kraan of plafond) en sidemount (tegen kraan of wand). Veiligheidskoord standaard meegeleverd.
Garantie
5 jaar beperkte productgarantie
Productcertificering
CE, IEC 60598
Configuraties voor Noord-Amerika zijn op aanvraag verkrijgbaar.
Lichttechniek & elektrisch
Lichtstroom: 83.000 lumen
Efficiëntie: 166 lumen/W
Opgenomen vermogen: 500 W
Beschikbaar spanningsbereik: 90-305 VAC of 180-528 VAC
Stroomopname
Ca. 1,4 A bij 380 V
Ca. 2,3 A bij 220 V
Ca. 4,6 A bij 110 V
Ook leverbaar als 400 W uitvoering (SNx3-48-400AC): 73.000 lumen bij 183 lm/W.
Constructie & prestaties
IP-classificatie: IP67
Slagvastheid: IK08
CRI (Ra) standaard: >70
Bedrijfstemperatuurbereik: -40°C tot +50°C (-40°F tot +122°F)
Verwachte LED-levensduur: L80B10, 345.000 uur
Materiaal behuizing: gegoten aluminiumlegering uit één mal, <0,08% koper
Coating: conversielaag + 2-laags titanium-gebaseerde e-coating
Voormateriaal: UV-beschermd polycarbonaat
Kleur: Titanium Black
Kabeltype: H07BQ-F, 2,0 m
Aansluiting: voorgemonteerde aansluitkabel met vrije aders
Afmetingen & gewicht
Gewicht armatuur: 12,6 kg
Productafmetingen: 320 x 484 x 205 mm
Instelbereik beugel: ±180°, in stappen van 30°
Lichtkleur & optieken
Koel wit: 5000K
Neutraal wit: 4000K
Warm wit: 2700K
Amber: 2200K
Ook verkrijgbaar in tweekleurige uitvoering (koel wit / amber)
Bundelhoeken & toepassing
15° spot – voor verlichting over zeer grote afstand (50–300 m)
30° breedstraler – voor verlichting op middellange afstand (30–100 m)
60° breedstraler – voor brede verlichting op korte afstand (15–60 m)
90° breedstraler – voor zeer brede verlichting op zeer korte afstand (tot 15 m)
Naast deze opties zijn er tot 100 andere mogelijkheden; per unit configureerbaar.
Montage-accessoires
Standaardbeugel (zonder driverboxmount, voor DC-opstellingen), topmount (onder kraan of plafond) en sidemount (tegen kraan of wand). Veiligheidskoord standaard meegeleverd.
Garantie
5 jaar beperkte productgarantie
Productcertificering
CE, IEC 60598
Configuraties voor Noord-Amerika zijn op aanvraag verkrijgbaar.
Lichttechniek & elektrisch
Lichtstroom: 66.200 lumen
Efficiëntie: 147 lumen/W
Opgenomen vermogen: 450 W
Nominale spanning: 24 V
Beschikbaar spanningsbereik: 20-35 VDC
Stroomopname
Ca. 18,8 A bij 24 V
Voor mobiele lichtmasten en installaties met 24V-boordnet waar maximaal licht per positie gevraagd wordt.
Constructie & prestaties
IP-classificatie: IP67
Slagvastheid: IK08
CRI (Ra) standaard: >70
Bedrijfstemperatuurbereik: -40°C tot +50°C (-40°F tot +122°F)
Verwachte LED-levensduur: L80B10, 345.000 uur
Materiaal behuizing: gegoten aluminiumlegering uit één mal, <0,08% koper
Coating: conversielaag + 2-laags titanium-gebaseerde e-coating
Voormateriaal: UV-beschermd polycarbonaat
Kleur: Titanium Black
Kabeltype: H07BQ-F, 2,0 m
Aansluiting: voorgemonteerde aansluitkabel met vrije aders
Afmetingen & gewicht
Gewicht armatuur: 12,6 kg
Productafmetingen: 320 x 484 x 205 mm
Instelbereik beugel: ±180°, in stappen van 30°
Lichtkleur & optieken
Koel wit: 5000K
Neutraal wit: 4000K
Warm wit: 2700K
Amber: 2200K
Ook verkrijgbaar in tweekleurige uitvoering (koel wit / amber)
Bundelhoeken & toepassing
15° spot – voor verlichting over zeer grote afstand (50–300 m)
30° breedstraler – voor verlichting op middellange afstand (30–100 m)
60° breedstraler – voor brede verlichting op korte afstand (15–60 m)
90° breedstraler – voor zeer brede verlichting op zeer korte afstand (tot 15 m)
Naast deze opties zijn er tot 100 andere mogelijkheden; per unit configureerbaar.
Montage-accessoires
Standaardbeugel (zonder driverboxmount, voor DC-opstellingen), topmount (onder kraan of plafond) en sidemount (tegen kraan of wand). Veiligheidskoord standaard meegeleverd.
Garantie
5 jaar beperkte productgarantie
Productcertificering
CE, IEC 60598
Configuraties voor Noord-Amerika zijn op aanvraag verkrijgbaar.
De meeste multi-unit floodlights op de markt zijn opgebouwd uit een extrusieprofiel met eindkappen. Dat is goedkoop te produceren, maar introduceert naden, extra gewicht en een minder directe warmteafvoer. De Snapper HC-behuizing is gegoten uit één mal, speciaal ontworpen voor de toepassing op havenkranen en mobiele lichtmasten: geen naden of eindkappen als zwakke plek, koelribben exact waar de warmte ontstaat, en het laagst haalbare gewicht per lumen. Gecombineerd met de titanium e-coating, het UV-beschermde polycarbonaat front en het standaard meegeleverde veiligheidskoord is dit een armatuur dat is gebouwd voor jarenlang dagelijks gebruik op hoogte.
De Snapper HC wordt niet alleen gekozen op output, maar vooral op lichtsturing. Iedere unit binnen de configuratie kan een eigen lens krijgen: een 15°-spot voor de containerrijen op afstand, gecombineerd met een 60°- of 90°-breedstraler voor het werkgebied direct onder de kraan. De beugel is ±180° instelbaar in stappen van 30°. Zo ontstaat per montagepunt een lichtbeeld dat exact past bij het zicht dat de operator nodig heeft. JEL Products onderbouwt dit desgewenst met een projectgerichte lichtberekening.
14° spot | verstraler
38° | breedstraler
14° x 46° | asymmetrische bundel
69° | breedstraler
Niet iedere toepassing vraagt om hetzelfde lichtbeeld. Juist op kranen en masten bepalen montagehoogte, kijkrichting van de operator en de vorm van de werkzone welke lenscombinatie per armatuur het beste resultaat geeft. Voor projecten waarbij dit aantoonbaar onderbouwd moet worden, verzorgt JEL Products een lichtberekening op maat, inclusief aantal armaturen, positionering en verwachte verlichtingsniveaus in lux.
Nee. De Snapper HC is een multi-configuratie floodlight voor vaste montage op kranen, masten en constructies — geen werklamp. Voor compacte werkverlichting op machines zijn de Goby, Piranha of DarkLicht S de passende keuze.
De Snapper is de enkele compacte unit (150-180 W, tot ca. 31.000 lumen). De Snapper HC bundelt twee of drie van die lichtunits in één gegoten behuizing, tot 83.000 lumen per montagepunt — met per unit een eigen lens. Kies de Snapper voor verspreide posities; kies de HC waar per positie maximaal licht nodig is, zoals op kraanposities.
De Shark is één heavy-duty armatuur van 320 W / 50.000 lumen met IK10-slagvastheid. De Snapper HC levert met de x3-configuratie meer licht (tot 83.000 lumen) bij vergelijkbaar gewicht, met per unit configureerbare lenzen. Kies de Shark bij impactrisico; kies de HC waar output per kilo en lensflexibiliteit vooropstaan.
De Orca is de zwaarste keuze: 800 W en 111.300 lumen uit één behuizing van 22,7 kg met IK10. De Snapper HC x3 levert 83.000 lumen bij slechts 12,6 kg. Op kraanposities waar gewicht en windvang tellen, is de HC daardoor vaak de praktischere keuze; de Orca wint waar absolute output vooropstaat.
In de meeste gevallen niet als primaire terreinverlichting. Voor terreinen en area lighting zonder lichthinder zijn de DarkLicht oplossingen logischer. Op mobiele lichtmasten — een vorm van tijdelijke terreinverlichting — is de Snapper HC daarentegen juist een bewezen keuze.
De juiste lenshoek is afhankelijk van montagehoogte, gewenste verlichtingssterkte, oppervlaktegrootte en de aard van de werkzaamheden. Bij de Snapper HC komt daar de configuratievrijheid per unit bij: binnen één armatuur kunnen spot- en breedstraallenzen worden gecombineerd. De juiste keuze wordt onderbouwd met een lichtberekening in een simulatieprogramma; JEL Products voert deze voor u uit, afgestemd op kraan- of mastpositie.
De Snapper HC is gecertificeerd conform CE en IEC 60598. Daarnaast helpt het armatuur bij het voldoen aan de EN 12464-2 voor het veilig verlichten van industriële buitenwerkplekken. Het standaard meegeleverde veiligheidskoord ondersteunt de gangbare eisen voor montage op hoogte. Voor specifieke projectvereisten kan JEL Products de certificeringsstatus per toepassing beoordelen.
Ja. De Snapper HC is ontwikkeld voor havens en maritieme omgevingen. De gegoten behuizing bevat minder dan 0,08% koper om galvanische corrosie te minimaliseren en is voorzien van een 2-laags e-coating op titaniumbasis. Daarmee is het armatuur bestand tegen zoute lucht en intensief buitengebruik op kranen en terminals.
Ja, voor normaal buitengebruik: de Snapper HC is IP67-geclassificeerd en daarmee volledig stof- en waterdicht, met een UV-beschermd polycarbonaat front. Voor omgevingen waar armaturen periodiek met hoge druk of stoom worden gereinigd, adviseren wij dit vooraf te bespreken — daarvoor zijn binnen het assortiment IP69K-uitvoeringen beschikbaar.
Nee, de Snapper HC is op dit moment niet ATEX-gecertificeerd. Het armatuur is niet bestemd voor gebruik in explosiegevaarlijke zones (Zone 1, Zone 2 of vergelijkbaar). Voor toepassingen waarbij ATEX-certificering een vereiste is, adviseren wij dit vooraf te bespreken zodat een passende oplossing bepaald kan worden.
Koper in aluminiumlegeringen versnelt galvanische corrosie wanneer het aluminium in contact staat met roestvrijstaal of zeewater. Door het kopergehalte bewust onder 0,08% te houden, wordt deze corrosieketen onderbroken. In combinatie met de e-coating op titaniumbasis behoudt het armatuur ook bij langdurige blootstelling aan zoute havenlucht zijn structurele integriteit.
Ja, dit is de kernomgeving van de Snapper HC. Kraanconstructies en mobiele masten brengen continue trillingen en windbelasting met zich mee; de gegoten behuizing uit één mal kent geen naden of eindkappen die daarbij de zwakke schakel vormen. De beugels (standaard, topmount en sidemount) zijn op deze belasting berekend en het veiligheidskoord borgt het armatuur bij montage op hoogte.
De Snapper HC is onderhoudsarm en vereist na installatie geen periodiek productonderhoud. De aanbevolen inspectiepunten zijn gebruikelijk voor armaturen op kranen en masten: controleren van kabeldoorvoer en veiligheidskoord, nakijken van de beugelbouten op torque, en vrijhouden van de koelribben. Buiten deze standaard inspectie vraagt het armatuur geen actieve onderhoudsinterventie.
De opgegeven levensduur van 196.000 uur is een L80B10-waarde: 90% van de armaturen levert op dat moment nog minimaal 80% van de initiële lichtoutput. Bij continu gebruik van 24 uur per dag correspondeert dit met ruim 22 jaar. In de praktijk bepalen omgevingsbelasting, trillingen en installatiekwaliteit de werkelijke levensduur; precies daarop is de gegoten behuizing ontworpen.
De AC-uitvoeringen ondersteunen 90-305 VAC (fase-nul, generatorvoeding) of 180-528 VAC (fase-fase en krachtstroom, gebruikelijk op kranen). De DC-uitvoeringen werken op het 24V-boordnet (20-35 VDC) en zijn de standaardkeuze op mobiele lichtmasten — rechtstreeks op de mastvoeding, zonder omvormer. De juiste uitvoering wordt bij bestelling gekozen; bij twijfel adviseren wij dit vooraf af te stemmen.
Ja, voor toepassingen waarbij het lichtniveau instelbaar moet zijn of het armatuur moet worden opgenomen in een besturingssysteem, zijn dimopties per uitvoering beschikbaar. Welke besturingsuitvoering passend is, hangt af van de schakelinrichting van kraan of mast. Neem contact op om de mogelijkheden voor uw configuratie te bespreken.
Ja. De Snapper HC wordt als vast onderdeel meegeleverd op havenkranen en mobiele lichtmasten van meerdere fabrikanten. Voor serieproductie kan JEL Products de configuratie (x2/x3), lenzen per unit, spanningsuitvoering en beugelkeuze (standaard, topmount of sidemount) afstemmen op de machinearchitectuur.
De volledige maatvoering, inclusief montagepatroon en beugeldoorsneden per beugeltype, is opgenomen in de productdatasheet (x2: 320 x 314 x 205 mm; x3: 320 x 484 x 205 mm). Deze is beschikbaar via de downloadsectie of op aanvraag.
Zoekt u maximaal licht per montagepunt voor een havenkraan, mobiele lichtmast of terminal? Wij helpen u graag bij het bepalen van de juiste configuratie (x2 of x3, AC of 24V DC), de lenzen per unit en de passende beugel — standaard, topmount of sidemount. Vertel ons meer over uw toepassing, locatie en projectscope.
Uw aanvraag wordt inhoudelijk beoordeeld door ons team.
Wij reageren binnen 1 werkdag.
+31(0)33 7859809
Wij gebruiken uw gegevens uitsluitend om uw verzoek te beoordelen en hierop adequaat te reageren.
