Boven een papiermachine komt alles samen wat verlichting sloopt: temperaturen tot ruim boven de +90°C boven de droogpartij, verzadigde stoom die in elke naad condenseert, papierstof dat zich op elk oppervlak hecht, en een machine die maar een paar keer per jaar stilstaat.
Standaardverlichting haalt hier zelden een jaar. Onze armaturen zijn ontworpen om vervangingsrondes te overleven tot de geplande machinestop, en dat bewijzen ze dagelijks bij VPK Paper.
Boven de droogpartij, op montagehoogte
Dicht tegen verzadigde stoom en condens
Linear HT, lineair licht over de baanbreedte
Condens en spatwater, IP67 en glas in plaats van kunststof.
De hete kern, tot boven de +90°C op montagehoogte; hier hangt de Linear HT met de driver buiten de hete zone.
Stof en trilling, robuuste montage en gerichte bundels.
| Zone | Belasting | Armatuur | IP-eis |
|---|---|---|---|
| Natte partij | Condens en spatwater | Snapper HT | IP67, glazen front |
| Droogpartij | Hitte tot ruim boven +90 °C op montagehoogte, verzadigde stoom | Linear HT over de baanbreedte, Snapper HT | IP67 |
| Rollen en afrol | Papierstof en trilling | Snapper HT SS met gerichte bundel, robuuste montage | IP67 |
Een papierbaan inspecteer je op gelijkmatigheid, en dat vraagt gelijkmatig licht zonder schaduwbanden. De Linear HT (300 tot 1.200 mm) legt een egale lijn licht over de volle baanbreedte, met hoge kleurweergave voor kwaliteitscontrole van het vel.
De lengte kiest u op de baanbreedte en de montagehoogte: de Linear HT is er van 300 tot 1.200 mm. Boven een brede baan worden meerdere armaturen in lijn gezet, zodat het licht zonder schaduwbanden over de hele breedte valt; de lichtberekening bepaalt de onderlinge afstand.
Voor de kwaliteitscontrole van het vel telt ook de kleurweergave. Wat de CRI-waarde daarover zegt, leest u bij kleurweergave en CRI.
De standaard boven papiermachines en droogpartijen: een egale lijn licht over de volle baanbreedte, 6.400 tot 25.600 lumen, tot +120°C.
De allrounder voor natte partij, tussenzones en looppaden, ook volledig in 316L RVS.
De driver buiten de hete, natte zone: onderhoud gebeurt naast de machine, op vloerhoogte.
Elke lamp die het tussen twee stops begeeft, brandt niet alleen niet: hij dwingt tot een keuze tussen donker doordraaien of een ongeplande hoogwerker boven een draaiende machine. Daarom rekenen we per positie de levensduur door tegen uw stopschema.
Een rekenvoorbeeld: bij continu +105 °C haalt een HT-armatuur 71.700 uur tot L90B05, ruim acht jaar. Wordt een standaardarmatuur op die positie elk jaar vervangen, dan vervallen in die periode zeven tot acht vervangingsrondes. Vermenigvuldig dat met uw kosten per ronde, voor hoogwerker, werkvergunning en manuren tijdens de stop, en u heeft de besparing per positie.
Wilt u de som voor uw machine? Gebruik de besparingscalculator of vraag de berekening bij ons op.
Een uitgewerkt voorbeeld met VPK Paper staat in het artikel over de terugverdientijd van hoge temperatuur LED-verlichting.

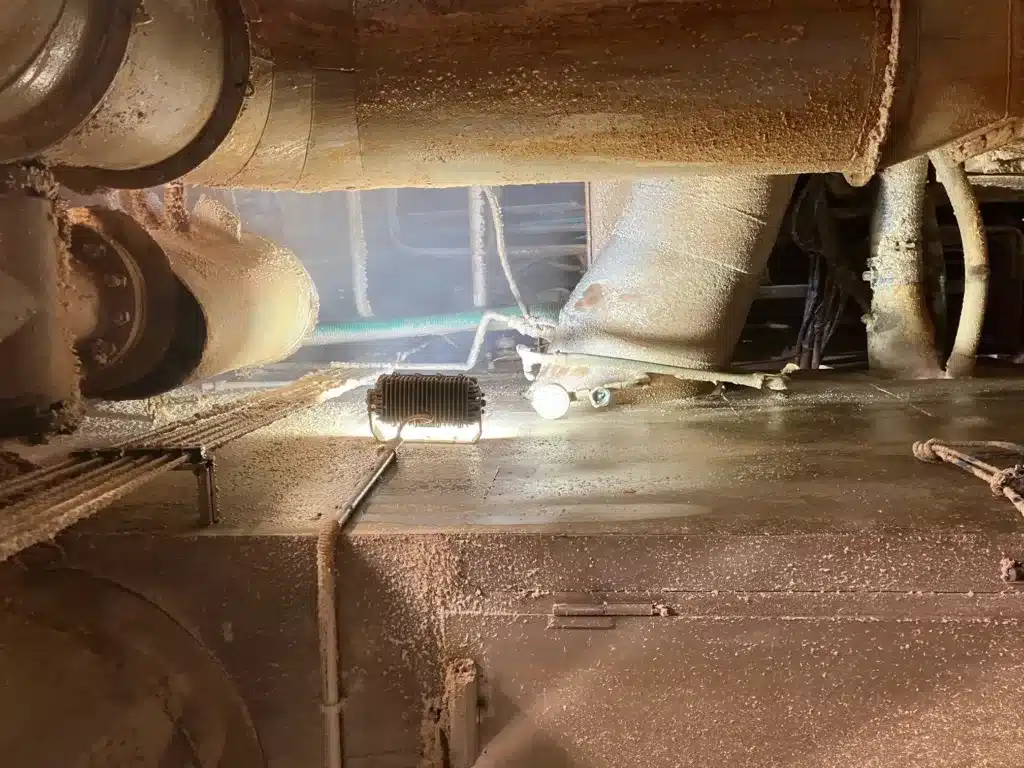

VPK verlicht haar papiermachines met JEL-armaturen op posities met 120°C en stoom. De trial begon in 2020 boven de droogkap, met zes armaturen tegelijk; inmiddels hangen er 98 Snapper HT-armaturen in en rond de papiermachine, en halen ze de geplande machinestops. In andere papierfabrieken draait de Snapper HT al sinds 2019.
Kartonmachines en golfkartonlijnen hebben hetzelfde profiel als een papiermachine: hitte, stoom en stof. Het verschil zit in de posities. Bij een golfkartonlijn zit de hitte vooral bij de verwarmde platen en de lijmsectie, en is de lijn lang en relatief laag, waardoor lineair licht vaak beter werkt dan floodlights op hoogte.
De bouwstenen zijn dezelfde als boven de papiermachine: de Linear HT over de lengte van de lijn, en de Snapper HT voor hogere posities en tussenzones. De lichtberekening bepaalt per zone de onderlinge afstand en het vermogen.
Staat uw vraag er niet bij? Bel 033 785 9809, u spreekt een engineer.
Armaturen die als systeem op hitte en stoom zijn ontworpen: de Linear HT voor lineair licht over de baan, met chemisch gehard glas, IP67-afdichting en de driver buiten de hete zone. Continu inzetbaar tot +120°C omgevingstemperatuur.
Met een IP67-afdichting, een glazen front en siliconenbekabeling. Verzadigde stoom condenseert in elke naad; een armatuur dat eenmaal vocht binnenlaat, raakt het in dit klimaat niet meer kwijt.
Dat is precies het ontwerpdoel. Wij rekenen per positie de levensduur door tegen uw stopschema, zodat vervanging een geplande handeling tijdens de machinestop is en geen noodklus boven een draaiende machine.
Baaninspectie vraagt gelijkmatig licht zonder schaduwbanden en een hoge kleurweergave, meer dan een hoog luxgetal alleen. De juiste waarde hangt af van baansnelheid en inspectietaak; dat rekenen wij door in de lichtberekening.
Ja. De gladde behuizing en het glazen front laten stof weinig grip, en de armaturen zijn gebouwd om periodieke reiniging te verdragen. Stof op de bundel is met een reinigingsronde tijdens de stop verholpen.
Ja. Kartonmachines en golfkartonlijnen kennen hetzelfde profiel van hitte, stoom en stof; dezelfde armaturen en hetzelfde systeemontwerp zijn er op hun plaats.
Op montagehoogte boven de droogpartij ruim boven +90 °C, met posities tot +120 °C, zoals bij VPK Paper. Meet daarom op de hoogte waar het armatuur komt te hangen: daar is het een stuk warmer dan op de vloer, en die temperatuur bepaalt de levensduur.
Verlichting bij papiermachines hoort bij de sector zware industrie.
De papiermachine is één van de omgevingen waarvoor onze hittebestendige LED-verlichting is ontworpen, met de driver buiten de hete zone en een gepubliceerde levensduurcurve.
