Eerst de giek uitvouwen in het donker, daarna uren hijsen boven een bouwplaats. Dat vraagt twee verschillende armaturen, en dat is precies waarom er zo vaak één te weinig hangt.
De opbouw vraagt een smalle bundel die zestig meter giek uitlicht vanaf de tafel. Het werk daarna vraagt een gelijkmatig lichtbeeld op de bouwplaats onder de giek, conform EN 12464-2, zonder de omgeving in te schijnen. Wij leveren beide als één set, aangestuurd door één driverbox, afgestemd op uw kraantype en gieklengte.
Een snel opbouwende kraan van Liebherr, Spierings of Potain staat er in een uur. Dat uur valt in de winter vrijwel altijd in het donker, en juist dan vouwt er zestig meter giek open boven een terrein waar niemand goed zicht heeft. Wat daar beschadigd raakt, ziet u pas de volgende ochtend.
Ze zitten in dezelfde set en lopen op dezelfde driverbox, maar ze doen niet hetzelfde werk. Een set met alleen giekverlichting laat u in het donker opbouwen; een set met alleen een opbouwspot geeft geen werklicht op de bouwplaats.

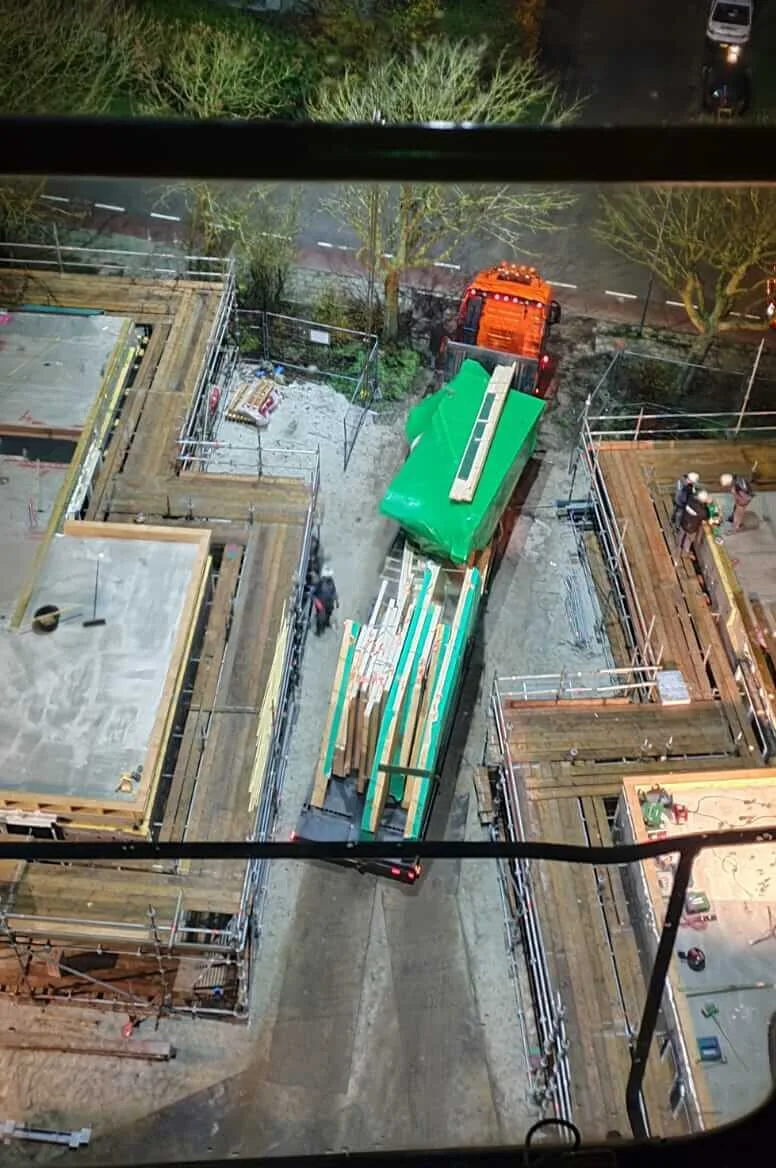

Twee tot vijf armaturen langs de giek, gericht op het werkvlak eronder, geleverd als Dual, Triple, Quattro of Five set. De lenshoek wordt gekozen op de montagehoogte: hoe hoger de giek, hoe smaller de bundel, zodat het licht op de bouwplaats blijft en niet in de omliggende woningen.
| Lichtstroom per armatuur | 31.000 lm |
| Set van twee tot vijf | 62.000 tot 155.000 lm |
| Vermogen | 180 tot 900 W |
| Efficiëntie | 172 lm/W |
| Lenshoeken | 30°, 60° of 90° |
| Afmetingen en gewicht | 320 × 210 × 190 mm, 3,1 kg |
| Toegepast tot | 40 m montagehoogte |
Één armatuur op de tafel, met een bundel van 14 graden die de volledige giek uitlicht tijdens de opbouw. Waar een xenonlamp eerst moet opwarmen, staat de LED direct aan, wat bij een opbouw van een uur het verschil maakt.
| Lichtstroom | 8.400 lm |
| Vermogen | 70 W |
| Lenshoeken | 14° of 14° × 46° |
| Reikwijdte | giek tot 60 m |
| Bescherming | IP69K en IK10 |
| Opwarmtijd | geen, direct vol vermogen |
| Toegepast op | Spierings AT6 en vergelijkbaar |
Één externe driverbox voedt de hele set, direct op 230 VAC of 400 VAC. Geen aparte voeding per armatuur, en dezelfde set past op elk kraantype in uw vloot.
6500K, 4000K of 2700K. Grenst de bouwplaats aan woningen of natuur, dan is een warmere kleur meestal de betere keuze; wij adviseren daarop bij de samenstelling.
Aluminium met C5-I coating, 360.000 uur verwachte levensduur volgens L90B05, en vijf jaar industriële gebruiksgarantie op de hele set, ook bij dagelijkse op- en afbouw.
Bij een snel opbouwende kraan klapt de giek in elkaar en is er nauwelijks bouwhoogte over. Dat maakt de buitenmaat van het armatuur belangrijker dan de lichtstroom: wat uitsteekt raakt bij de eerste opbouw beschadigd. De Snapper meet 320 bij 210 bij 190 mm en weegt 3,1 kg, waarmee hij binnen het gieksilhouet blijft. Het volledige boorpatroon staat in de datasheet.
De giekverlichting wordt als set geleverd, niet per armatuur. Alle vier de sets delen dezelfde Snapper SN35, dezelfde 172 lm/W en dezelfde driverbox; wat verschilt is het aantal armaturen langs de giek en daarmee de lichtstroom, het vermogen en het gewicht. Welke set bij uw kraan hoort volgt uit de gieklengte en de montagehoogte, en dat rekenen wij door.
| Specificatie | Dual | Triple | Quattro | Five |
|---|---|---|---|---|
| Snapper-armaturen langs de giek | 2 | 3 | 4 | 5 |
| Lichtstroom totaal | 62.000 lm | 93.000 lm | 124.000 lm | 155.000 lm |
| Lichtstroom per armatuur | 31.000 lm | 31.000 lm | 31.000 lm | 31.000 lm |
| Opgenomen vermogen | 360 W | 540 W | 720 W | 900 W |
| Efficiëntie | 172 lm/W | 172 lm/W | 172 lm/W | 172 lm/W |
| Stroomopname bij 230 VAC | ca. 1,6 A | ca. 2,3 A | ca. 3,1 A | ca. 3,9 A |
| Stroomopname bij 400 VAC | ca. 0,9 A | ca. 1,4 A | ca. 1,8 A | ca. 2,3 A |
| Gewicht armaturen samen | 6,2 kg | 9,3 kg | 12,4 kg | 15,5 kg |
| Driverbox | 1 extern | 1 extern | 1 extern | 1 extern |
| Lenshoeken per armatuur | 30°, 60° of 90° | 30°, 60° of 90° | 30°, 60° of 90° | 30°, 60° of 90° |
| Lichtkleuren | 6500K, 4000K, 2700K | 6500K, 4000K, 2700K | 6500K, 4000K, 2700K | 6500K, 4000K, 2700K |
| Bescherming | IP69K | IP69K | IP69K | IP69K |
| Garantie | 5 jaar | 5 jaar | 5 jaar | 5 jaar |
Stroomopname is berekend als vermogen gedeeld door spanning; het gewicht is dat van de armaturen samen, zonder driverbox en bekabeling. Alle sets werken op één externe driverbox die direct op 230 VAC of 400 VAC is aan te sluiten.
De Piranha PI-9 zit niet in deze aantallen. Die hangt op de tafel en doet ander werk: de giek uitlichten tijdens het uitvouwen. Reken dus op één set giekverlichting plus één Piranha, samen op dezelfde driverbox. Wilt u alleen giekverlichting of alleen opbouwverlichting, dan kan dat ook; geef dat aan bij uw aanvraag.
Meer armaturen betekent niet automatisch beter licht. Wat telt is de tussenafstand: vijf armaturen op een korte giek geven overlap en verblinding, twee op een lange giek geven donkere vlakken tussen de bundels. Geef merk, type en gieklengte door, dan bepalen wij de set en de lenshoek per positie tegen EN 12464-2.
Dat is het sterkste signaal dat er is: niet één proefkraan, maar de hele vloot. Jos Blom rustte in 2019 vier kranen uit en besloot in 2022 alle resterende kranen om te bouwen. Herms in Epe deed hetzelfde met haar Spierings- en Liebherr-kranen na meerdere proeven, waarbij zowel de opbouw- als de giekverlichting werd vervangen.
Bij Manitowoc gingen de eerste IGO T130-kranen in Nederland af fabriek met onze verlichting erop, omdat de armaturen binnen het gieksilhouet pasten.
Zie ook de projecten, de fotogalerij en de case van de torenkraanvloot van Van der Spek.
Rustte in 2019 vier kranen uit met onze verlichting en besloot in 2022 alle resterende kranen om te bouwen naar LED.

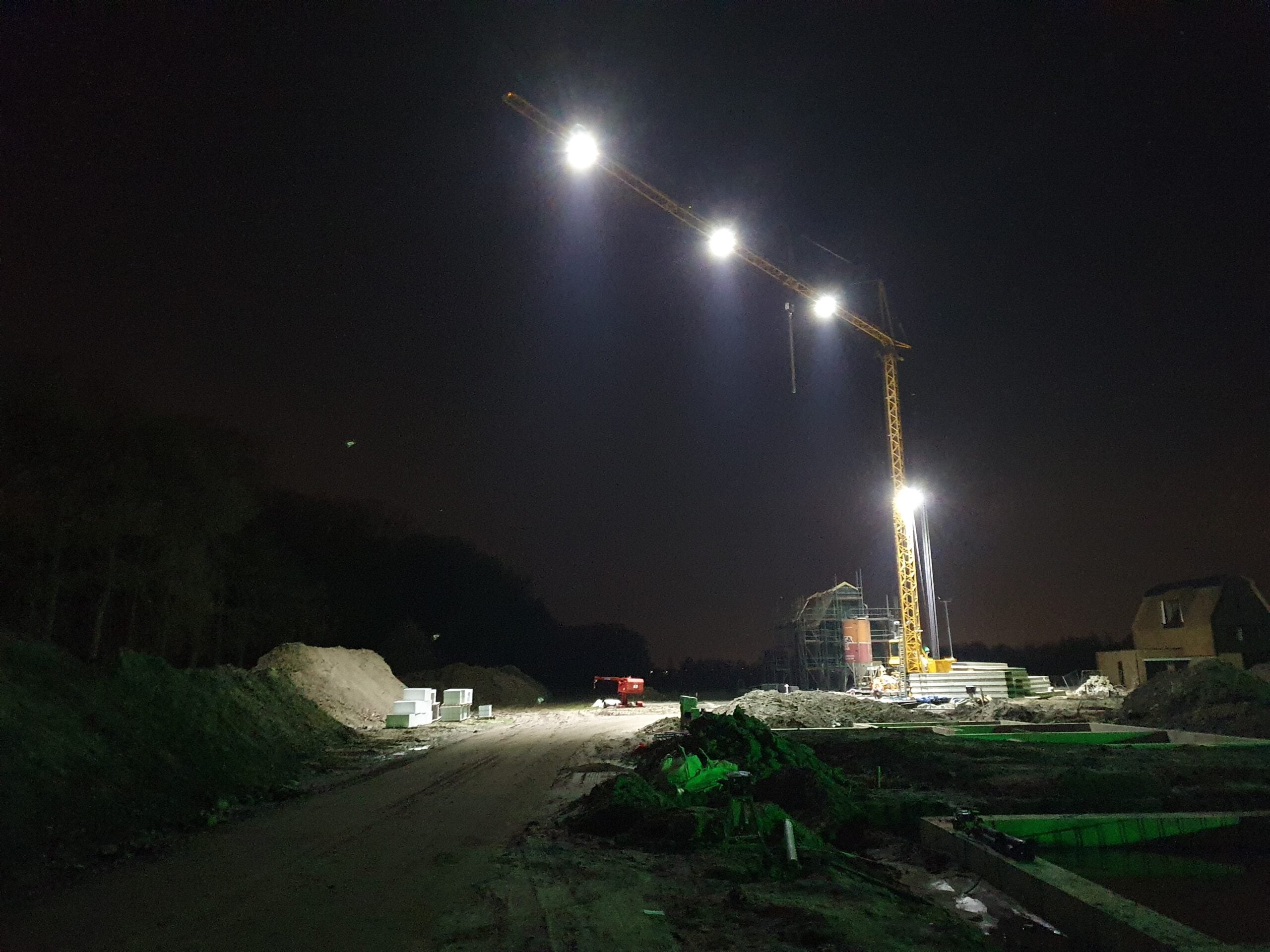

Bouwt haar bestaande Spierings- en Liebherr-kranen om na meerdere geslaagde proeven. Zowel de opbouwverlichting als de giekverlichting is vervangen.
De eerste IGO T130-modellen in Nederland zijn geleverd met onze verlichting, omdat de armaturen binnen het gieksilhouet passen.
Dit is de Europese norm voor licht op werkplekken in de buitenlucht. Hij stelt eisen aan verlichtingssterkte, gelijkmatigheid en kleurweergave per taak. Op een bouwplaats is dat geen formaliteit: bij een ongeval met onvoldoende verlichting bent u als werkgever aansprakelijk, en dan is de vraag wat u kunt aantonen.
Wij rekenen uw kraan en gieklengte door en leveren de onderbouwing waarmee u dat aantoont: verlichtingssterkte onder de giek, gelijkmatigheid over het werkvlak en de hoeveelheid licht die buiten het terrein valt. Kosteloos, ook als u de set elders koopt.
Bouwt u binnenstedelijk of naast woningen, dan hoort bij de lichtberekening ook een toets aan de NSVV-richtlijn lichthinder. Die rapportage voorkomt vertraging in de procedure en discussie met omwonenden achteraf.
Meer over hoe wij rekenen staat bij lichtadvies en lichtberekening. Verlicht u meer dan één type kraan, dan geeft de kraanverlichtinghub het overzicht per machine.
Een mobiele torenkraan is niet hetzelfde als een vaste torenkraan of een mobiele vakwerkkraan: de montagepunten, de trillingsbelasting en de manier van opbouwen verschillen. Verlicht u meerdere typen, dan stemmen wij de sets op elkaar af zodat uw monteurs met één systeem werken.
Verlichting vanaf de giek van een opbouwkraan, met het DarkLicht-kraanframe voor volledig afgeschermd licht.
De Crane Light Director voor telescoopkranen, waar het licht met de giek mee moet kantelen.
De Crane Light Stabilizer houdt de bundel op zijn plek terwijl de giek beweegt.
Verlichting voor kraanbanen en overslag, waar zout, wind en continubedrijf de eisen bepalen.
Staat uw vraag er niet bij? Bel ons met het kraantype en de gieklengte bij de hand, dan weet u binnen vijf minuten wat er nodig is.
Omdat het twee verschillende taken zijn. De opbouw vraagt een smalle bundel van 14 graden die zestig meter giek uitlicht vanaf de tafel; het werk daarna vraagt breed, gelijkmatig licht op de bouwplaats onder de giek. Één armatuur dat beide doet bestaat niet: een bundel die ver reikt, verlicht het vlak eronder niet gelijkmatig.
Waarschijnlijk wel. Wij leveren voor Liebherr, Spierings, Potain en andere snel opbouwende kranen, en stellen de set samen op uw merk, type en gieklengte. De Snapper is 320 bij 210 bij 190 mm en 3,1 kg, klein genoeg om binnen het gieksilhouet te blijven bij het inklappen.
Dat volgt uit de gieklengte en de montagehoogte, niet uit een lumendoel. De vier sets lopen van twee tot vijf Snapper-armaturen, oftewel 62.000 tot 155.000 lumen bij 360 tot 900 watt. Wat telt is de tussenafstand: vijf armaturen op een korte giek geven overlap en verblinding, twee op een lange giek geven donkere vlakken ertussen. Geef merk, type en gieklengte door, dan bepalen wij de set en de lenshoek per positie tegen EN 12464-2.
Nee. De Piranha PI-9 hangt op de tafel en doet ander werk: de giek uitlichten tijdens het uitvouwen. Reken dus op één set giekverlichting plus één Piranha, samen op dezelfde driverbox. Wilt u alleen giekverlichting of alleen opbouwverlichting, dan kan dat ook.
Dat hangt af van de montagehoogte en van hoe gevoelig de omgeving is. Als vuistregel: hoger op de giek vraagt een smallere bundel, zodat het licht op de bouwplaats blijft. Wij bepalen de hoek per positie in de lichtberekening; 30, 60 en 90 graden zijn leverbaar.
Op allebei. De externe driverbox is direct te voeden met 230 VAC en met 400 VAC, zonder aanpassing. Dat is bewust zo gedaan: in een gemengde vloot wilt u niet twee soorten sets op de plank hebben liggen.
De armaturen zijn ontworpen op de trillings- en schokbelasting van machinegebruik, met IP69K tegen stof en hogedrukreiniging en IK10 tegen impact bij de Piranha. Een mobiele torenkraan wordt vaker op- en afgebouwd dan een vaste kraan, en dat is de belasting waar de bevestiging op wordt gekozen.
Ja, dat is de meest voorkomende opdracht. Herms en Jos Blom hebben hun hele vloot omgebouwd, meestal na een proefopstelling op één kraan. Wij kijken naar de bestaande montagepunten en de aanwezige bekabeling, zodat de ombouw binnen een reguliere onderhoudsbeurt past.
Ja, op één kraan uit uw vloot. Dat is bij een ombouwtraject ook de verstandige volgorde: eerst één kraan een seizoen laten draaien, dan pas de rest. Uw monteurs zien dan meteen hoe de montage in de praktijk uitpakt.
De set wordt daarop uitgelegd. EN 12464-2 stelt eisen aan verlichtingssterkte, gelijkmatigheid en kleurweergave op werkplekken buiten; wij rekenen uw kraan en gieklengte door en leveren de onderbouwing waarmee u dat kunt aantonen. Die berekening is kosteloos.
Dat is precies waar de lenskeuze voor is. Door de bundel af te stemmen op de montagehoogte blijft het licht op de bouwplaats. Bouwt u binnenstedelijk, dan leveren wij ook de toets aan de NSVV-richtlijn lichthinder mee, zodat u dat richting gemeente en omwonenden kunt onderbouwen.
6500K, 4000K of 2700K. Koel wit geeft het scherpste contrast op het werkvlak; grenst de bouwplaats aan woningen of aan een natuurgebied, dan is een warmere kleur meestal beter, omdat die minder als hinderlijk wordt ervaren.
Vijf jaar industriële gebruiksgarantie op de hele set. Die geldt bij zwaar gebruik op de bouwplaats, inclusief dagelijkse op- en afbouw en transport over de weg.
Merk, type en gieklengte zijn genoeg om te beginnen. Wij bepalen het aantal armaturen, de lenshoeken, de montagepunten en de driverconfiguratie, en rekenen het lichtniveau onder de giek door tegen EN 12464-2.
