De compacte niet verblindende werklamp: 4.800 lumen uit 30 W, met full cut-off reflectoroptiek voor hindergevoelige werkzones.
Waar een traditionele werklamp bestuurder, collega of verkeer verblindt, houdt de DarkLicht Mini het licht op het werkvlak: full cut-off na 75° voorwaartse hoek. Met 10 tot 50 VDC past hij op vrijwel elk boordnet, en met 1,0 kg is hij de lichtste van de familie.
Reactie binnen 1 werkdag door een engineer. Gratis lichtberekening en proefarmatuur mogelijk.

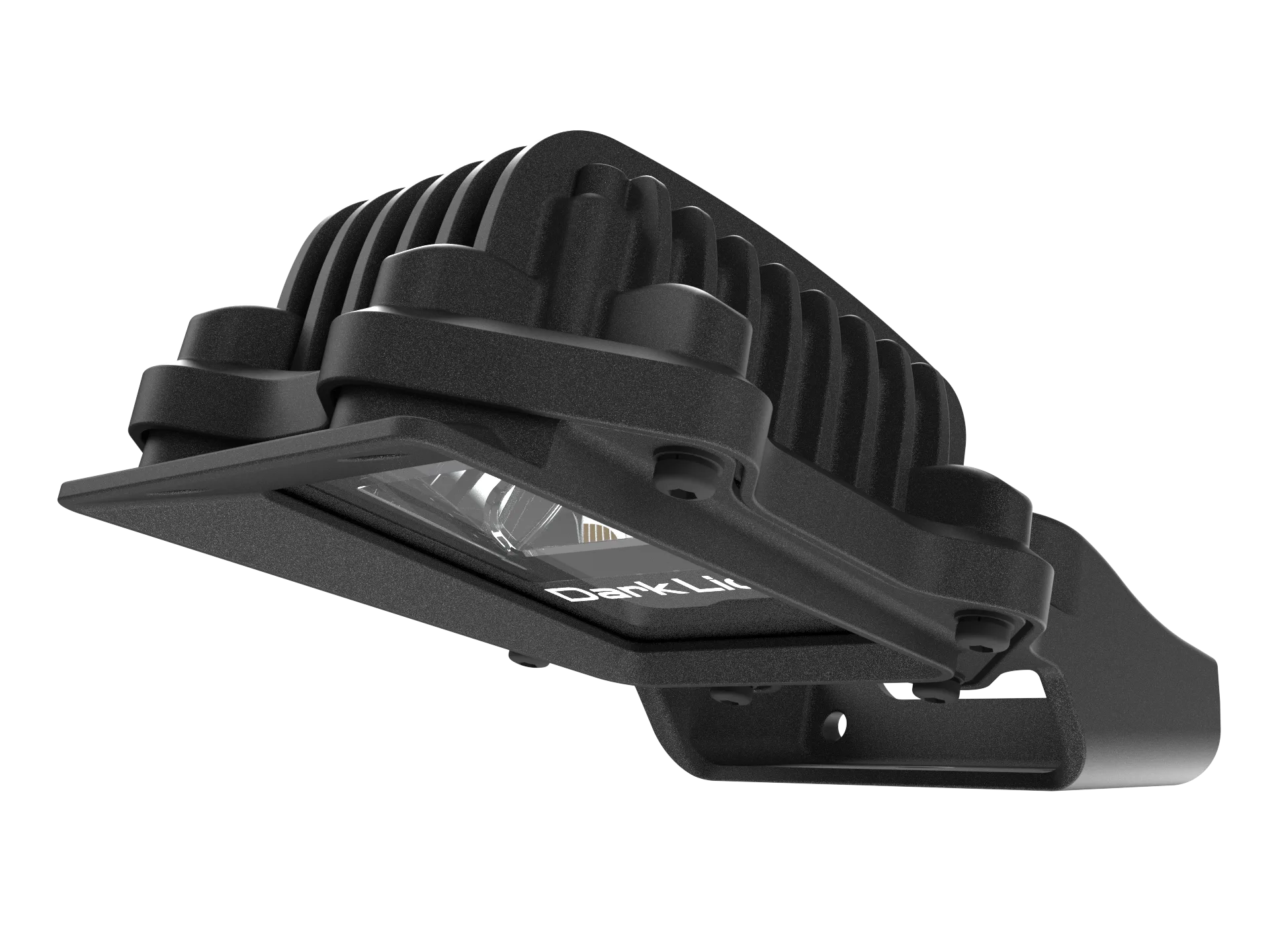

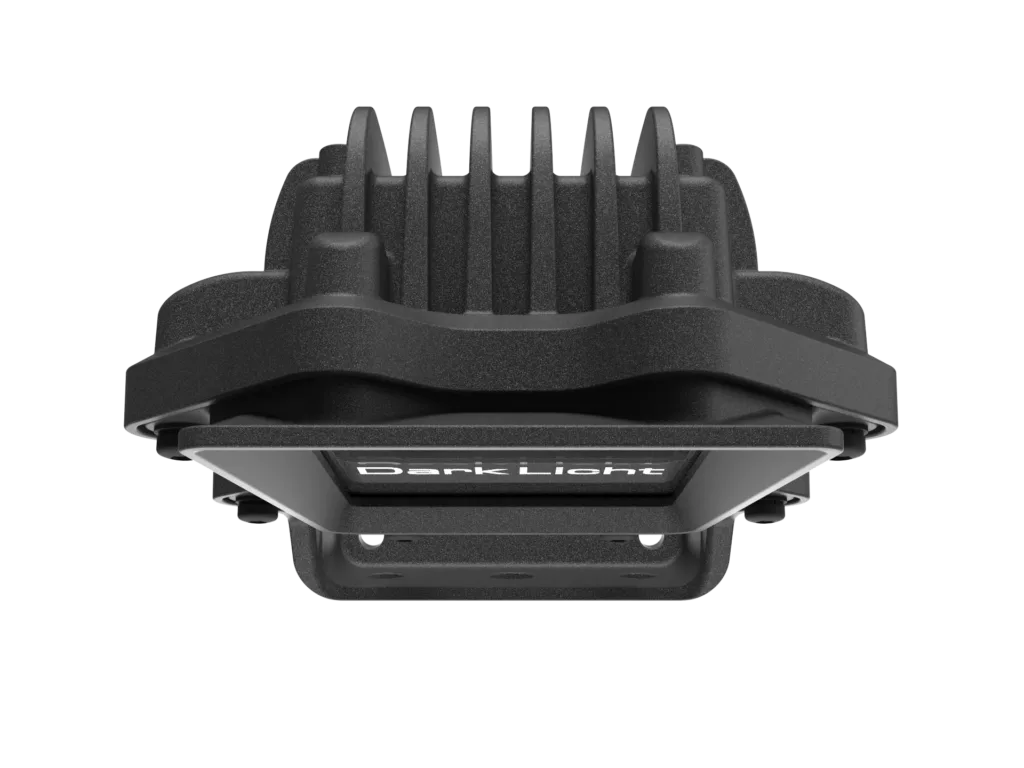

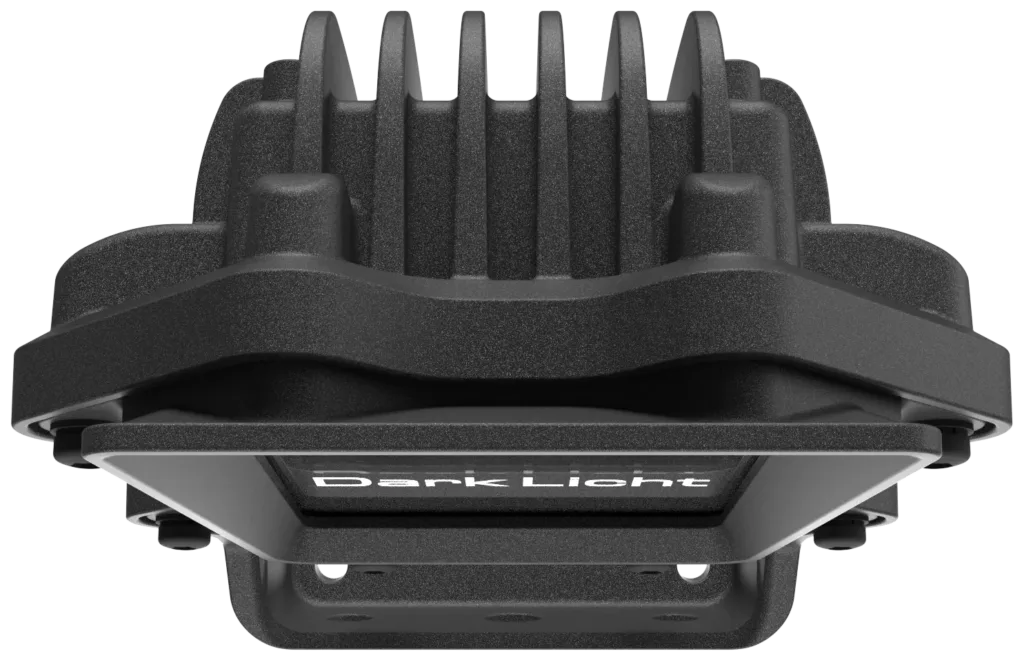

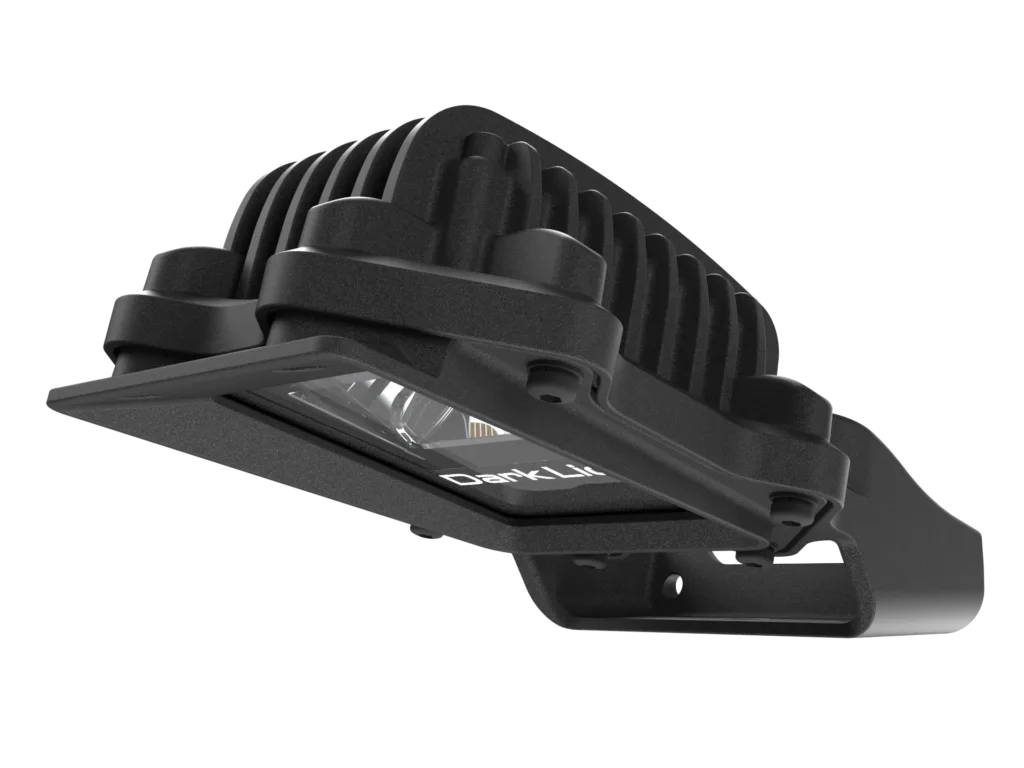

DarkLicht Mini in Titanium Black, met vaste aluminium beugel.
30 W, 160 lm/W
ook IP66, IP67 en IP68
met slagvast glas
DC, ook 36 en 48 V systemen
op het complete armatuur
inclusief 316L beugel
Niet alleen licht, maar bruikbaar licht zonder verblinding: voor situaties waar operators, chauffeurs of omstanders direct last hebben van traditionele werklampen.
De DarkLicht Mini is niet bedoeld voor iedere opgave. Duidelijk zijn over de grenzen levert een beter eindresultaat.
De DarkLicht Mini is er in één DC-uitvoering, bewust eenvoudig gehouden. Wie meer niet verblindende output zoekt, schuift door naar de DarkLicht S; wie klassieke spreiding zoekt, naar de Goby-lijn.
4.800 lm bij 30 W
De enige uitvoering: 10–50 VDC, Deutsch-connector in de behuizing en de full cut-off reflector in vijf hoeken. De lichtste werklamp van de familie.
DRKM01
10.260 – 12.825 lm
Hetzelfde reflectorprincipe met de output van een kleine floodlight: de stap omhoog wanneer één Mini niet genoeg dekking geeft.
DRKS01 · DRKS02
2.300 lm bij 18 W
Even compact, maar met klassieke lensoptieken: de keuze wanneer spreiding mag en lichthinder geen rol speelt.
GODC01
Vijf werklampen, oplopend in output. De juiste keuze hangt af van wat de machine vraagt: formaat, robuustheid of werklicht zonder verblinding.
| Armatuur | Rol in de lijn | Vermogen | IP en IK | Gewicht |
|---|---|---|---|---|
 Goby Mini2.300 lumen | Het compactste werklicht, voor kleinere montageposities. | 18 W | IP69K / IK10 | 1,1 kg |
 DarkLicht Mini4.800 lumen | Compacte niet verblindende werklamp met full cut-off. | 30 W | IP69K / IK08 | 1,0 kg |
 Goby8.200 lumen | De klassieke professionele werklamp, breed inzetbaar in vier vermogens. | 35 tot 65 W | IP69K / IK10 | 1,8 kg |
 Piranha8.400 lumen | De zwaarst gebouwde werklamp, ook in 316L en AC. | 55 tot 70 W | IP69K / IK10 | 3,1 kg |
 DarkLicht S12.825 lumen | De grootste niet verblindende werklamp, met de output van een kleine floodlight. | 60 tot 75 W | IP69K / IK08 | 3,3 kg |
De DarkLicht Mini is er in één DC-uitvoering. Hieronder de volledige specificatielijst, inclusief artikelnummer, stroomopname en aansluiting.
Artikelnummer
De enige uitvoering: 30 W op 10 tot 50 VDC, met de Deutsch-connector in de behuizing.
4.800 lm
| Lichtstroom | 4.800 lm |
| Opgenomen vermogen | 30 W |
| Efficiëntie | 160 lm/W |
| Optieken | full cut-off reflector: 63°, 66°, 69°, 72° of 75° |
| Lichtkleuren | 5000K, 4000K, 3000K en amber 2200K |
| Tweekleurig | 4000K met amber 2200K en 1700K, schakelbaar tijdens bedrijf |
| CRI (Ra) | > 70, optioneel 80 of 90 |
| Kleurconsistentie | < 3-step MacAdam |
| Spanningsbereik | 10–50 VDC |
| Nominale spanning | 24 V / 12 V / 36 V |
| Stroomopname | ca. 1,3 A bij 24 V · 2,5 A bij 12 V · 0,8 A bij 36 V |
| Dimmen | maatwerk |
| Driver | DC drivers op print |
| Drivertype | niet van toepassing, driver op print |
| Inschakelstroom | niet van toepassing, driver op print |
| Armaturen per automaat | niet van toepassing, driver op print |
| Overspanningsbeveiliging | niet van toepassing, driver op print |
| Arbeidsfactor en THD | niet van toepassing, driver op print |
| Behuizing | gegoten aluminium, < 0,08 % koper |
| Oppervlaktebehandeling | conversielaag met 2-laags titanium e-coating |
| Beugel | vaste aluminium beugel, kantelbaar |
| Front | slagvast glas |
| Kleur | Titanium Black |
| Afmetingen | 170 × 120 × 70 mm |
| Gewicht | 1,0 kg |
| Levertijd | Standaard binnen een week, maatwerk in overleg |
| Kabeltype | geen kabel: connector in de behuizing |
| Aansluiting | Deutsch DTP04 tweepolig, in de behuizing |
| Accessoires | geen |
| IP-klassen | IP66, IP67, IP68 en IP69K |
| Slagvastheid | IK08 |
| Corrosieklasse | C5 Industrial en Maritime (ISO 9223) |
| Trillingsklasse | niet vastgelegd in de specmatrix |
| Bedrijfstemperatuur | −45 tot +50 °C |
| Levensduur leds | TM-21 L90B05 > 103.500 uur |
| Levensduur driver | niet van toepassing |
| MTBF driver | niet van toepassing, driver op print |
| Garantie | 5 jaar op het complete armatuur |
| Certificering | CE, IEC 60598, EN 55015, EN 61547, EMC. Noord-Amerika op aanvraag. |
| Verpakking | afhankelijk van aantal, op aanvraag |
Alle waarden hierboven staan ook op de datasheet, met maatvoering en bestelcode.
De DarkLicht Mini heeft geen externe driver: de drivers zitten op de print en het armatuur sluit met de Deutsch-connector direct aan op het boordnet.
DC, ook op 36 en 48 V systemen
bij 24 V · 2,5 A bij 12 V · 0,8 A bij 36 V
tot +50 °C omgevingstemperatuur
Deutsch tweepolig, in de behuizing
De DC-drivers zitten op de print, in het gegoten armatuur zelf. Er is dus geen driverkast, geen extra bekabeling en geen tweede montagepunt: aansluiten is één klik op de DTP04-connector.
Zekering en aderdikte volgen uit het boordnet en de stroomopname; voor het natrekken verzorgen wij een lichtadvies en installatieberekening.
Geen lens maar een reflector: het licht kantelt voorwaarts en kapt volledig af, van 63° tot 75° voorwaartse hoek. Boven die hoek lekt niets weg naar ogen of omgeving. Twijfelt u tussen twee hoeken, dan onderbouwen wij de keuze met een gratis lichtberekening.
| Optiek | Bundelhoek 50 % | Veldhoek 10 % | Toepassingsafstand |
|---|---|---|---|
| 63° cut-off | full cut-off | geen licht boven de hoek | hoge montage, steil op de werkzone |
| 66° cut-off | full cut-off | geen licht boven de hoek | tussenmaat |
| 69° cut-off | full cut-off | geen licht boven de hoek | de standaardkeuze |
| 72° cut-off | full cut-off | geen licht boven de hoek | tussenmaat |
| 75° cut-off | full cut-off | geen licht boven de hoek | lage montage, breed op het werkvlak |
Bundelhoek is de volle hoek tussen de richtingen waar de intensiteit tot 50 % van de piek is gedaald, veldhoek gebruikt 10 %. Het opwaartse lichtrendement is 0 % bij 0° kanteling. Combinaties van optieken binnen één armatuur zijn mogelijk.
Op machines en voertuigen bepaalt de aansluiting net zo goed als de beugel of een werklamp zijn levensduur haalt. De DarkLicht Mini is daarom rond de Deutsch-connector ontworpen: geen kabel, geen lasdoos, geen wartel.
De tweepolige connector zit direct in het gietstuk: aansluiten is één klik op het boordnet, zonder kabel, lasdoos of wartel als storingsbron.
De beugel is onderdeel van het gegoten ontwerp, in dezelfde koperarme legering. De kantelhoek stelt u af op de gekozen cut-off hoek.
De cut-off hoek kiest u per positie, van 63° tot 75°. Het reflectorontwerp deelt de DarkLicht Mini met de grotere DarkLicht S.
170 × 120 × 70 mm en 1,0 kg: de lichtste werklamp van de familie, voor masten, frames en cabines.
Een valbeveiligingskabel is optioneel leverbaar en bij montage boven een werkgebied vaak een harde eis. De DRB-1 driverbox neemt de remote driver op en wordt met de rear mount beugel direct achter het armatuur gemonteerd. De Crane Light Stabilizer heeft een eigen productpagina. Voor torenkranen zie ook torenkraanverlichting.
Alle maten in millimeters. Het montagepatroon en de beugeldoorsneden staan in de datasheet; de DXF- en STEP-bestanden zijn op aanvraag beschikbaar.
Aanzichten met maatvoering.
| Armatuur | 170 × 120 × 70 mm |
| Gewicht | 1,0 kg |
| Beugelverstelling | vaste aluminium beugel, kantelbaar |
| Aansluiting | Deutsch DTP04, in de behuizing |
| Kleur | Titanium Black |
| Verpakking | op aanvraag |
Het opgegeven gewicht is inclusief beugel. Verpakkingsmaat en -gewicht gaan mee in de opgave, omdat JEL het transport regelt.
Waar de DarkLicht Mini in de praktijk hangt, en waarom daar.
Rond asfaltmachines en wegwerkmaterieel werkt iedereen in het lichtveld. De full cut-off houdt het licht op het werkvlak en uit de ogen van ploeg en verkeer.
Op materieel dat tussen verkeer en bebouwing draait mag werklicht nooit verblinden. Heijmans rust er compleet materieel mee uit.
Op compacte en zonne-lichtmasten telt elk wattuur: 160 lm/W en een bereik tot 50 VDC maken de Mini daar de standaard.
In magazijnen en op terminals kijken chauffeur en collega recht in traditionele werklampen. De cut-off reflector voorkomt dat, zonder aan zicht in te leveren.
Een traditionele werklamp strooit licht in alle richtingen; de DarkLicht-reflector kantelt het licht voorwaarts en kapt het volledig af na de gekozen hoek. Boven die hoek is de lichtuitstraling nul: geen verblinding voor de bestuurder, geen hinder voor omgeving of verkeer.
Het werkvlak blijft er krachtig en uniform door verlicht, want het licht dat anders wegstrooit komt nu op de vloer terecht. Hetzelfde reflectorontwerp zit in de grotere DarkLicht S en de vaste DarkLicht-vlakstralerlijn.
| Cut-off hoeken | 63°, 66°, 69°, 72° en 75° |
| Boven de hoek | 0 % lichtuitstraling |
| Lichtkleuren | 5000K, 4000K, 3000K, amber 2200K |
| Tweekleurig | 4000K met 2200K en 1700K |
Hetzelfde principe op terreinschaal: zie de DarkLicht vlakstralers.
Elke claim draagt zijn conditie in dezelfde zin. Meer over de testmethodes leest u bij productkwaliteit en garantie.
Neutrale zoutneveltest binnen ISO 9227, uitgevoerd op een gegoten behuizing die vooraf is ingekrast: na 1.007 uur geen onderkruip van de coating.
Trillingsbestendig tot 6 G bij resonantie volgens IEC 60068-2-6, met schokbeproeving volgens IEC 60068-2-27.
Op asfaltsets, wegwerkmaterieel en mobiele lichtmasten in bewoond gebied is de DarkLicht-lijn de manier om binnen lichthindereisen te blijven zonder aan werklicht in te leveren.
Vier pagina’s met de volledige specificatie, maatvoering en bestelcode. Direct te downloaden.
STEP of DXF voor uw eigen tekenwerk, inclusief het montagepatroon van de beugel.
De optieken van de DarkLicht Mini meten wij per uitvoering door. Vraag de LDT- of IES-bestanden aan, dan sturen wij de set die bij uw uitvoering hoort, klaar voor DIALux en Relux.
Staat uw vraag er niet bij, of wilt u iets nagerekend hebben? Een engineer reageert binnen 1 werkdag.
Een gewone lenswerklamp strooit licht in alle richtingen, ook in de ogen van bestuurder en omgeving. De DarkLicht Mini heeft een full cut-off reflector: boven de gekozen voorwaartse hoek, 63° tot 75°, is de lichtuitstraling nul. Het licht dat anders wegstrooit komt op het werkvlak terecht.
Zodra er mensen in het lichtveld werken of de machine tussen verkeer en bebouwing draait: asfaltsets, heftrucks, wegwerkmaterieel en mobiele lichtmasten in bewoond gebied. Vaak is het ook de eenvoudigste manier om aan een lichthindervoorwaarde in een vergunning te voldoen.
Hoe hoger de lamp hangt, hoe steiler de hoek: 63° voor hoge montage, 69° als standaardkeuze, 75° voor lage montage breed op het werkvlak. Wij onderbouwen de keuze met een gratis lichtberekening.
Ja. Het spanningsbereik is 10 tot 50 VDC, het breedste van de werklampfamilie: 12, 24, 36 en 48 V boordnetten worden alle gedekt. De stroomopname is circa 2,5 A bij 12 V, 1,3 A bij 24 V en 0,8 A bij 36 V.
De Deutsch DTP04 is de standaard in voertuig- en machinebouw: waterdicht, trillingsvast en zonder lasdoos of wartel te monteren. Omdat de connector in het gietstuk zit is er geen kabel die kan beschadigen; aansluiten is één klik op het boordnet.
Dimmen is maatwerk, omdat de drivers op de print een constante stroom leveren. Schakelen per groep kan via het boordnet. Tweekleurig, 4000K met amber 2200K en 1700K, is schakelbaar tijdens bedrijf.
Amber 2200K en 3000K geven minder verstrooiing in mist en stof en minder hinder voor de omgeving en fauna. In tweekleurige uitvoering schakelt u tijdens bedrijf tussen 4000K werklicht en amber.
Ja. Het armatuur is beproefd op IP66, IP67, IP68 en IP69K. Die klassen worden alle genoemd omdat het verschillende beproevingen zijn: IP69K is stoomstraal onder hoge druk en hoge temperatuur, IP68 is onderdompeling. De één impliceert de ander niet.
IK08 met slagvast glas is bestand tegen normaal industrieel gebruik en weersinvloeden. Is maximale slagvastheid IK10 een harde eis, kies dan binnen de familie de Goby of de Piranha.
De DarkLicht Mini haalt L90B05 meer dan 103.500 uur: op dat moment levert ten minste 95 % van de armaturen nog minimaal 90 % van de initiële lichtoutput. Dat is ruim tien jaar continu bedrijf, en strenger gemeten dan de gangbare L70- en L80-opgaven.
Nee. Het armatuur is niet bestemd voor explosiegevaarlijke zones. Is ATEX een vereiste, bespreek dat dan vooraf, dan bepalen we samen een passende oplossing.
Ja. Heijmans rust er materieel mee uit, en op mobiele lichtmasten is hij een vaste OEM-keuze. Voor serieproductie stemmen wij cut-off hoek, spanning, kleurtemperatuur en montage af op de machinearchitectuur.
CE, IEC 60598, EN 55015, EN 61547 en de EMC-richtlijn. IEC 60598 dekt constructie, elektrische veiligheid en thermisch gedrag. Configuraties voor Noord-Amerika zijn op aanvraag.
