Ovens, gieterijen en drogers

Hittebestendige verlichting voor ovens, gieterijen en drogers

Rond een oven, gieterij of droogtunnel is de vraag nooit óf het heet wordt, maar hoe lang iets het daar volhoudt.

Direct naast ovendeuren, boven uitloopzones en in droogtunnels lopen omgevingstemperaturen op tot ver boven wat standaardverlichting verdraagt, met piekmomenten bij elke deur die opengaat. Onze armaturen werken er continu tot +120°C, met pieken tot +130°C, en de driver staat veilig buiten de hete zone.

  • Reactie binnen 1 werkdag door een engineer
  • Gratis lichtberekening
  • Per positie doorgerekend, ook inbouw
+120 °C

Continu bedrijf rond het proces

+130 °C

Piek bij elke ovendeur, zonder garantiegevolg

Inbouw

Doorvoer- en inbouwoplossingen op maat

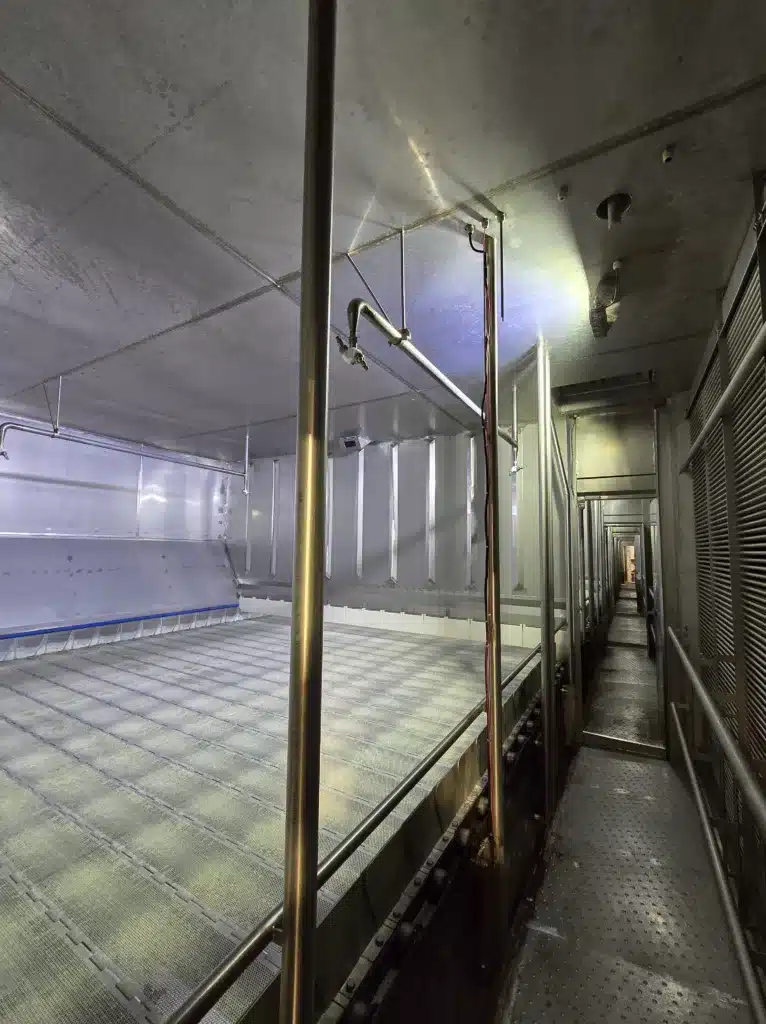

Droogoven in de voedingsindustrie met hittebestendige Linear HT verlichting
In de frituuroven: Snapper HT SS boven de productlijn
De omgeving

De drie situaties

Rond de oven

Moffelovens, hardingsovens en herverhitting: stralingswarmte plus piekbelasting bij elke batch.

In de gieterij

Gloeiend metaal, stof en trilling; glas in plaats van kunststof is hier een voorwaarde.

Gietplatforms en smeltzones in de staalindustrie behandelen wij op de pagina verlichting voor de staalindustrie.

In en boven de droger

Droogtunnels en drooglijnen in voeding, coating en keramiek: continu hoge temperatuur plus damp en vet.

SituatieMaatgevende belastingAanbevolen armatuurAandachtspunt bij montage
Rond de ovenStralingswarmte bij de ovendeur, pieken tot +130 °CGoby HT dicht op de oven, Snapper HTDriver buiten de hete zone, afstand tot de deuropening
In de gieterijGloeiend metaal, stof en trillingSnapper HT, Barracuda HT, Orca HT voor hoge positiesGlas in plaats van kunststof, trillingsvaste bevestiging
In en boven de drogerWarmte met damp, vocht en vetLinear HT in lijnen en tunnels, Manta HT aan het plafond, Snapper HT in 316L voor voedingReinigbaarheid en afdichting, IP69K bij hogedrukreiniging
Gieterijen

Gieterijen en smeltzones: wat de positie bepaalt

In een gieterij bepaalt de positie welk armatuur past. Boven de smeltoven is de stralingswarmte het hoogst; daar horen hoge posities met de Orca HT of de Barracuda HT, met de driver buiten de hete zone. Bij het gieten komen daar spatten en rook bij, dus hangen de armaturen op afstand en richten zij het licht met HT-glasoptieken. Boven de koel- en uitpaklijn is de temperatuur lager, maar stof en trilling blijven; daar is een compactere Snapper HT vaak voldoende.

Glas in plaats van kunststof is in een gieterij een voorwaarde. Kunststof lenzen worden onder stralingswarmte dof en bros en verliezen zo binnen korte tijd hun lichtdoorlaat. Chemisch gehard glas of borosilicaat houdt dat uit.

Maatwerk

Inbouw en doorvoer op maat

Niet elke positie laat een opbouwarmatuur toe. Voor ovenwanden, doorvoeren en krappe zones rekenen onze engineers per positie door wat kan: afstandsmontage, gerichte HT-glasoptieken van buiten de hete zone, of maatwerkinbouw.

Afstandsmontage is de eerste keus: het armatuur hangt buiten de directe straling en blijft bereikbaar voor onderhoud. Inbouw of een doorvoer komt in beeld als er geen positie buiten de straling is die het werkvlak goed verlicht, of als het licht in een gesloten oven of tunnel nodig is.

En wat direct naast de oven hangt, kaatst de straling terug: de goudkleurige IR-reflector in het armatuur reflecteert 96 tot 99,9 procent van de infraroodstraling tussen 800 en 2500 nm.

Roestvrijstalen Snapper HT LED-armaturen van JEL in een hete industriële omgeving
Het assortiment

De armaturen voor ovenzones

Productrender van de Goby HT compacte hittebestendige LED-werklamp

Goby HT 2.600 lm

Compact, dicht op de oven. 2.600 lm.

Snapper HT hittebestendige LED-floodlight

Snapper HT 7.000 lm

De allrounder, ook in 316L voor voeding. 7.000 lm.

Productrender van de Linear HT, DC van 900 mm

Linear HT tot 25.600 lm

Lijnen en tunnels, 300 tot 1.200 mm.

Manta HT hittebestendige LED canopy light in opbouwuitvoering

Manta HT 14.400 lm

Plafondmontage in warme ruimtes. 14.400 lm.

DRB-driverboxen voor externe drivermontage buiten de hete zone, IP67 met >130.000 uur levensduur

De driver buiten de hete zone, IP67, tot 25 m.

Voor hoge posities in gieterijen en hallen zetten wij de Orca HT in: tot 65.000 lm, met HT-glasoptieken van 20, 40 of 60 graden.

Referenties

Bewezen in de praktijk

Machines in de voedingsindustrie met Linear verlichting in een natte zone

Farm Frites

Frituur- en drooglijnen: continu hitte plus dagelijkse reinigingscycli, opgelost met 316L RVS-uitvoeringen en glas in plaats van kunststof.

Resultaat: 200 tot 500 lux in de oven bij 35 W per armatuur. Waar eerder één op de drie armaturen per halfjaar uitviel, is er tot op heden geen enkele uitgevallen.

Farm Frites is ook het praktijkvoorbeeld in het artikel over verlichting voor hoge en lage temperatuuromgevingen.

Luchtfoto van de Rockwool Adriatic-fabriek met verlichting

Rockwool Kroatië

Steenwolproductie: hitte en stof rond de productielijnen en ovens, met de driver buiten de hete zone.

Resultaat: meer dan 100 lux op de werkvloer bij een omgevingstemperatuur boven 110 °C, sinds april 2024 nonstop in bedrijf.

Veelgestelde vragen

Over verlichting rond ovens en drogers

Staat uw vraag er niet bij? Bel 033 785 9809, u spreekt een engineer.

Armaturen die als systeem op hitte zijn ontworpen: chemisch gehard glas, hittebestendige behuizing, siliconenbekabeling en de driver buiten de hete zone. Onze AC-uitvoeringen werken continu tot +120°C omgevingstemperatuur.

Niets bijzonders: kortstondige pieken tot +130°C zijn toegestaan zonder gevolgen voor de garantie. De armaturen zijn ontworpen op precies dat profiel van batchwissels en deuren die opengaan.

Ja. De Snapper HT is volledig in 316L RVS leverbaar en verdraagt naast de hitte ook de dagelijkse hogedruk- en stoomreiniging en vetdampen van frituur- en drooglijnen. Bewezen bij Farm Frites.

Per positie te beoordelen. Onze engineers rekenen door wat kan: maatwerkinbouw, doorvoeren, afstandsmontage of gerichte HT-glasoptieken van buiten de hete zone.

Gieterijen combineren gloeiend metaal, stof en trilling. Glas in plaats van kunststof is er een voorwaarde; de armatuurkeuze volgt uit de positie, van de compacte Goby HT tot de Orca HT met glasoptieken voor hoge posities.

HT-uitvoeringen hebben 5 jaar garantie op het complete armatuur bij continu bedrijf tot +120°C, met aanvullende HT-voorwaarden. De Snapper CHEM-HT kent 3 jaar vanwege de agressiviteit van chemische omgevingen. Boven +130°C wordt het maatwerk via engineering.

Meet op montagehoogte, niet op werkvloerhoogte: warme lucht stijgt, en op de hoogte waar het armatuur hangt is het vaak flink warmer dan op de vloer. Leg bij gloeiend product ook de afstand tot de stralingsbron vast, want straling verwarmt het armatuur boven de luchttemperatuur uit. Op verzoek komen wij de meting zelf doen.

De kabel tussen driverbox en armatuur wordt in 15 of 25 meter meegeleverd en is te verlengen, zolang de spanningsval onder 2 V blijft. Voor een 120 W HT-armatuur is dat 60 meter bij 2,5 mm² en 381 meter bij 16 mm².

Verder lezen

Verlichting van ovens, gieterijen en drogers hoort bij de sector zware industrie.

Onderdeel van de hittebestendige lijn

Onderdeel van de hittebestendige lijn tot +120°C

Ovenzones, gieterijen en drogers zijn kerntoepassingen van onze hittebestendige LED-verlichting, met de driver buiten de hete zone en een gepubliceerde levensduurcurve.
