Eén canopy-vorm voor elke luifel: 22.400 lumen bij 224 lm/W, dimbaar met 0-10 V, PWM, DALI-2 of NFC.
In inbouw, opbouw en als 21 mm dun retrofit-paneel dat één op één in een bestaande CREE 304-positie past. Nieuw is de Manta HT: dezelfde vorm, gebouwd voor omgevingen tot +120 °C, voor droogtunnels, wasstraten met stoomreiniging en warme procesruimtes waar tot nu toe geen plafondarmatuur voor bestond.
Reactie binnen 1 werkdag door een engineer. Gratis lichtberekening en vergelijking met uw huidige installatie.
Manta canopy lights in een tankstationoverkapping.
100 W, 224 lm/W
instelbaar via NFC, HT 10–75 W
IK08, diffuus gehard glas of borosilicaat
inbouw, 3,9 kg
beperkt, ook op de HT
vanaf −45 °C, +120 °C met de HT
Dit is een armatuur voor onder iets: een luifel, een plafond, een overkapping. Het verlicht geen terrein maar een verblijfplek.
Zodra er niets boven het armatuur zit, of zodra er afstand overbrugd moet worden, is een floodlight of een vlakstraler de logischere keuze.
Alle uitvoeringen delen dezelfde vierkante maat; wat verschilt is de bouwdiepte, het gewicht en bij de HT de hele thermische opbouw. Bij de standaarduitvoeringen zit de driver intern, bij de HT extern buiten de hete zone.
inbouw, 380 × 380 × 21 mm
Valt strak weg in het luifel- of systeemplafond, voor een naadloos eindbeeld. De logische keuze bij nieuwbouw en bij renovatie waar plafondintegratie telt. 3,9 kg.
MNAC02
opbouw, 380 × 380 × 70 mm
Direct op het plafond of de onderconstructie gemonteerd, zonder sparing. Voor bestaande plafonds zonder inbouwruimte, staalconstructies, parkeerdekken en doorrijzones. 4,9 kg.
MNAC01
opbouw, 380 × 380 × 118 mm
De verlengde opbouwuitvoering, en tegelijk het retrofitpaneel: deze uitvoering valt in een bestaande CREE 304-sparing, zodat het luifelplafond dicht kan blijven. Zelfde lichtmotor, 5,4 kg.
artikelcode MNAC03
tot +120 °C, externe driver
Voor droogtunnels, wasstraten met stoomreiniging en warme procesruimtes. Chemisch gehard glas, hittebestendige siliconenkabel en een externe driver buiten de hete zone. Optioneel met infrarood-reflecterende print.

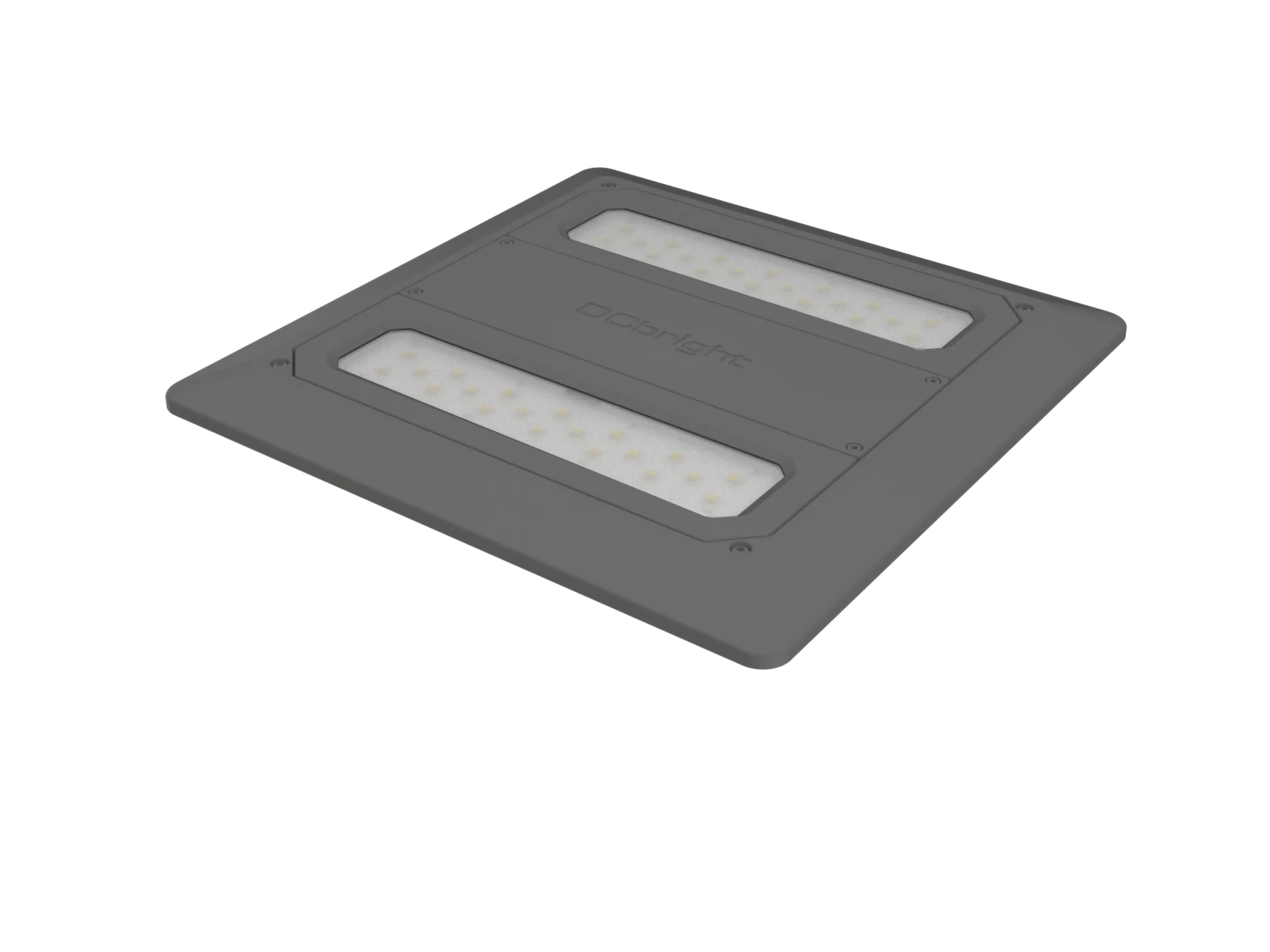

MNHT02
tot +120 °C, externe driver

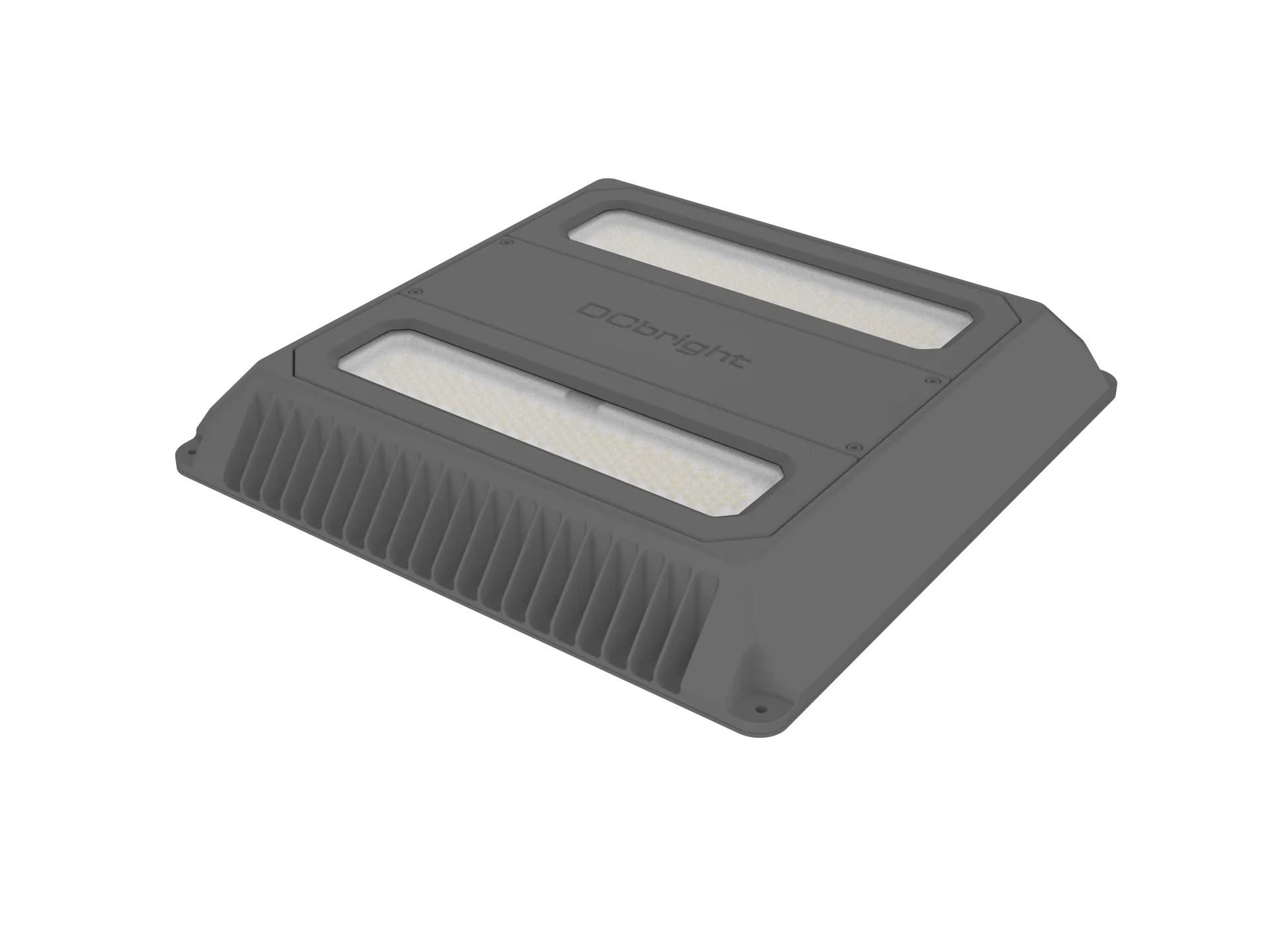

Dezelfde HT-opbouw, direct op het plafond of de onderconstructie gemonteerd. Voor hete zones zonder inbouwruimte, of waar het plafond niet doorbroken mag worden.
MNHT01
De Manta hangt onder een luifel of plafond. Gaat het om een lijnopstelling, een gevel of een terrein, dan zit het antwoord elders in het programma.
| Armatuur | Rol in de lijn | Montagepositie |
|---|---|---|
 Manta canopy22.400 lumen | De canopy voor onder een luifel, plafond of overkapping. Inbouw, opbouw en retrofit uit één lijn, ook tot +120 °C. | plafond en luifel |
 Linear25.600 lumen | Lineaire industriële verlichting voor lijnopstellingen langs gangen, machines en loopbruggen. | plafond en wand |
 DarkLicht WP wallpack16.000 lumen | Gevelarmatuur met full cut-off reflector die het licht voorwaarts stuurt, zonder opwaarts licht. | gevel |
 DarkLicht D34.200 lumen | Full cut-off vlakstraler voor terrein en parkeren, waar lichthinder actief beperkt moet worden. | mast en constructie |
Kies een uitvoering en de volledige specificatielijst eronder verandert mee: de drie standaarduitvoeringen en de twee HT-uitvoeringen. Beeld, kerncijfers en specificaties bewegen in één keer mee, zonder tweede tabblad.
Artikelnummer
De inbouwuitvoering, inbouw, valt weg in het plafond.
22.400 lm
| Lichtstroom | 22.400 lm |
| Met optics | 20.600 lm met optics |
| Efficiëntie | 224 lm/W |
| Opgenomen vermogen | 100 W |
| Bundelhoeken | geen optiek standaard, of 30°, 60° of 120° |
| Bundel- en veldhoek | 136° / 168° zonder optiek · 36° / 58° met de 30°-optiek |
| Lichtkleuren | 5700K, 5000K, 4000K, 3000K, 2700K en amber 2200K |
| Tuneable white | 4000K met 2200K en 1700K, schakelbaar tijdens bedrijf |
| Tweekleurig | koel wit met amber |
| CRI (Ra) | > 70, optioneel 80 of 90 |
| Kleurconsistentie | < 3-step MacAdam |
| ULOR | 0 % bij 0° tilt |
| Spanningsbereik | 90 tot 305 VAC, 50/60 Hz |
| Stroomopname | ca. 0,83 A bij 120 V · 0,45 tot 0,36 A bij 220 tot 277 V |
| DC-voeding | niet leverbaar op deze uitvoering |
| Dimmen | 0–10 V, PWM, DALI-2 of via NFC |
| Driver | intern |
| Drivertype | BLD120, in de behuizing |
| Overspanningsbeveiliging | 6 kV lijn-lijn, 10 kV lijn-aarde (IEC 61000-4-5) |
| Arbeidsfactor | > 0,9 bij 70 tot 100 % last |
| Kabeltype | H07BQ-F, 4 aders (2 × 1,5 mm² + 2 × 0,5 mm²), 0,3 m |
| Aansluiting | voorgemonteerd, vrije aders |
| Behuizing | gegoten aluminium, < 0,08 % koper |
| Oppervlaktebehandeling | conversielaag met 2-laags titanium e-coating |
| Beugel | vaste beugel, aluminium, < 0,08 % koper |
| Front | diffuus chemisch gehard glas of diffuus borosilicaat, IK08 |
| Kleur | Neutral White |
| Afmetingen | 380 × 380 × 21 mm |
| Gewicht | 3,9 kg |
| Levertijd | Standaard binnen een week, maatwerk in overleg |
| Verpakking | op aanvraag |
| IP-klassen | IP66, IP67, IP68 en IP69K, elk apart getest |
| Slagvastheid | IK08 (IEC 62262) |
| Beschermingsklasse | Klasse II |
| Corrosieklasse | C5 Industrial en Maritime (ISO 9223) |
| Trillingsklasse | 6 G bij resonantie (IEC 60068-2-6), schok IEC 60068-2-27 |
| Bedrijfstemperatuur | −45 tot +50 °C |
| Levensduur leds | TM-21 L90B05, > 103.500 uur bij +50 °C |
| Levensduur driver | ≥ 100.000 uur bij Tc 75 °C |
| MTBF driver | ≥ 320.000 uur bij Tc 75 °C |
| Drivertemperatuur | Tc −40 tot +90 °C |
| Garantie | 5 jaar op het complete armatuur |
| Certificering | CE, IEC/EN 60598-1 en -2-5, EN 55015 en EN 61547. EMC getoetst door TÜV, IEC 60533 voor marine. |
Artikelnummer
De opbouwuitvoering, zonder sparing te monteren.
22.400 lm
| Lichtstroom | 22.400 lm |
| Met optics | 20.600 lm met optics |
| Efficiëntie | 224 lm/W |
| Opgenomen vermogen | 100 W |
| Bundelhoeken | geen optiek standaard, of 30°, 60° of 120° |
| Bundel- en veldhoek | 136° / 168° zonder optiek · 36° / 58° met de 30°-optiek |
| Lichtkleuren | 5700K, 5000K, 4000K, 3000K, 2700K en amber 2200K |
| Tuneable white | 4000K met 2200K en 1700K, schakelbaar tijdens bedrijf |
| Tweekleurig | koel wit met amber |
| CRI (Ra) | > 70, optioneel 80 of 90 |
| Kleurconsistentie | < 3-step MacAdam |
| ULOR | 0 % bij 0° tilt |
| Spanningsbereik | 90 tot 305 VAC, 50/60 Hz |
| Stroomopname | ca. 0,83 A bij 120 V · 0,45 tot 0,36 A bij 220 tot 277 V |
| DC-voeding | niet leverbaar op deze uitvoering |
| Dimmen | 0–10 V, PWM, DALI-2 of via NFC |
| Driver | intern |
| Drivertype | BLD120, in de behuizing |
| Overspanningsbeveiliging | 6 kV lijn-lijn, 10 kV lijn-aarde (IEC 61000-4-5) |
| Arbeidsfactor | > 0,9 bij 70 tot 100 % last |
| Kabeltype | H07BQ-F, 4 aders (2 × 1,5 mm² + 2 × 0,5 mm²), 0,3 m |
| Aansluiting | voorgemonteerd, vrije aders |
| Behuizing | gegoten aluminium, < 0,08 % koper |
| Oppervlaktebehandeling | conversielaag met 2-laags titanium e-coating |
| Beugel | vaste beugel, aluminium, < 0,08 % koper |
| Front | diffuus chemisch gehard glas of diffuus borosilicaat, IK08 |
| Kleur | Neutral White |
| Afmetingen | 380 × 380 × 70 mm |
| Gewicht | 4,9 kg |
| Verpakking | op aanvraag |
| IP-klassen | IP66, IP67, IP68 en IP69K, elk apart getest |
| Slagvastheid | IK08 (IEC 62262) |
| Beschermingsklasse | Klasse II |
| Corrosieklasse | C5 Industrial en Maritime (ISO 9223) |
| Trillingsklasse | 6 G bij resonantie (IEC 60068-2-6), schok IEC 60068-2-27 |
| Bedrijfstemperatuur | −45 tot +50 °C |
| Levensduur leds | TM-21 L90B05, > 103.500 uur bij +50 °C |
| Levensduur driver | ≥ 100.000 uur bij Tc 75 °C |
| MTBF driver | ≥ 320.000 uur bij Tc 75 °C |
| Drivertemperatuur | Tc −40 tot +90 °C |
| Garantie | 5 jaar op het complete armatuur |
| Certificering | CE, IEC/EN 60598-1 en -2-5, EN 55015 en EN 61547. EMC getoetst door TÜV, IEC 60533 voor marine. |
Artikelnummer
De opbouwuitvoering met verlengde behuizing.
22.400 lm
| Lichtstroom | 22.400 lm |
| Met optics | 20.600 lm met optics |
| Efficiëntie | 224 lm/W |
| Opgenomen vermogen | 100 W |
| Bundelhoeken | geen optiek standaard, of 30°, 60° of 120° |
| Bundel- en veldhoek | 136° / 168° zonder optiek · 36° / 58° met de 30°-optiek |
| Lichtkleuren | 5700K, 5000K, 4000K, 3000K, 2700K en amber 2200K |
| Tuneable white | 4000K met 2200K en 1700K, schakelbaar tijdens bedrijf |
| Tweekleurig | koel wit met amber |
| CRI (Ra) | > 70, optioneel 80 of 90 |
| Kleurconsistentie | < 3-step MacAdam |
| ULOR | 0 % bij 0° tilt |
| Spanningsbereik | 90 tot 305 VAC, 50/60 Hz |
| Stroomopname | ca. 0,83 A bij 120 V · 0,45 tot 0,36 A bij 220 tot 277 V |
| DC-voeding | niet leverbaar op deze uitvoering |
| Dimmen | 0–10 V, PWM, DALI-2 of via NFC |
| Driver | intern |
| Drivertype | BLD120, in de behuizing |
| Overspanningsbeveiliging | 6 kV lijn-lijn, 10 kV lijn-aarde (IEC 61000-4-5) |
| Arbeidsfactor | > 0,9 bij 70 tot 100 % last |
| Kabeltype | H07BQ-F, 4 aders (2 × 1,5 mm² + 2 × 0,5 mm²), 0,3 m |
| Aansluiting | voorgemonteerd, vrije aders |
| Behuizing | gegoten aluminium, < 0,08 % koper |
| Oppervlaktebehandeling | conversielaag met 2-laags titanium e-coating |
| Beugel | vaste beugel, aluminium, < 0,08 % koper |
| Front | diffuus chemisch gehard glas of diffuus borosilicaat, IK08 |
| Kleur | Neutral White |
| Afmetingen | 380 × 380 × 118 mm |
| Gewicht | 5,4 kg |
| Verpakking | op aanvraag |
| IP-klassen | IP66, IP67, IP68 en IP69K, elk apart getest |
| Slagvastheid | IK08 (IEC 62262) |
| Beschermingsklasse | Klasse II |
| Corrosieklasse | C5 Industrial en Maritime (ISO 9223) |
| Trillingsklasse | 6 G bij resonantie (IEC 60068-2-6), schok IEC 60068-2-27 |
| Bedrijfstemperatuur | −45 tot +50 °C |
| Levensduur leds | TM-21 L90B05, > 103.500 uur bij +50 °C |
| Levensduur driver | ≥ 100.000 uur bij Tc 75 °C |
| MTBF driver | ≥ 320.000 uur bij Tc 75 °C |
| Drivertemperatuur | Tc −40 tot +90 °C |
| Garantie | 5 jaar op het complete armatuur |
| Certificering | CE, IEC/EN 60598-1 en -2-5, EN 55015 en EN 61547. EMC getoetst door TÜV, IEC 60533 voor marine. |
Artikelnummer
De hoge-temperatuuruitvoering in inbouw, tot +120 °C met externe driver.
14.400 lm
| Lichtstroom | 14.400 lm |
| Met optics | geen lenzen mogelijk |
| Efficiëntie | 192 lm/W |
| Opgenomen vermogen | 75 W |
| Bundelhoeken | 120° zeer breed, geen optieken mogelijk |
| Bundel- en veldhoek | 136° / 168° |
| Lichtkleuren | 6500K, 4000K en 2700K |
| Tuneable white | niet leverbaar op de HT-uitvoeringen |
| Tweekleurig | niet leverbaar op de HT-uitvoeringen |
| CRI (Ra) | > 70, optioneel 80 of 90 |
| Kleurconsistentie | < 3-step MacAdam |
| ULOR | 0 % bij 0° tilt |
| Spanningsbereik | 90 tot 305 VAC, 50/60 Hz |
| Stroomopname | ca. 0,63 A bij 120 V · 0,34 tot 0,27 A bij 220 tot 277 V |
| DC-voeding | 127 tot 420 VDC, garantie tot +110 °C |
| Dimmen | 0–10 V, PWM, DALI-2 of via NFC |
| Driver | extern, buiten de hete zone |
| Drivertype | BLD120, 90 tot 305 VAC of 127 tot 420 VDC |
| Driverbox | DRB-1, 276 × 194 × 86,5 mm, 4,2 kg, IP66 en IP67 |
| Overspanningsbeveiliging | 6 kV lijn-lijn, 10 kV lijn-aarde (IEC 61000-4-5) |
| Arbeidsfactor | > 0,9 bij 70 tot 100 % last |
| Kabeltype | SiHF-OB siliconen, 4 aders (2 × 2,5 mm² + 2 × 0,5 mm²), 5,0 m |
| Aansluiting | voorgemonteerd, vrije aders |
| Zelfbescherming | interne temperatuurterugkoppeling over twee stuuraders; dimt terug en schakelt uit bij oververhitting |
| Behuizing | gegoten aluminium, < 0,08 % koper |
| Oppervlaktebehandeling | conversielaag met 2-laags titanium e-coating |
| Beugel | vaste beugel, aluminium, < 0,08 % koper |
| Front | diffuus chemisch gehard glas of diffuus borosilicaat, IK08 |
| Kleur | Titanium lichtgrijs |
| Afmetingen | 380 × 380 × 21 mm |
| Gewicht | 3,9 kg |
| Verpakking | op aanvraag |
| IP-klassen | IP66, IP67, IP68 en IP69K, bestand tegen stoom en hogedrukreiniging |
| Slagvastheid | IK08 (IEC 62262) |
| Beschermingsklasse | Klasse II |
| Corrosieklasse | C5 Industrial en Maritime (ISO 9223) |
| Trillingsklasse | 6 G bij resonantie (IEC 60068-2-6), schok IEC 60068-2-27 |
| Bedrijfstemperatuur | −45 tot +120 °C, pieken tot +130 °C |
| Omgeving driverbox | maximaal +50 °C |
| Levensduur leds | TM-21 L90B05: 360.000 u bij +50 °C · 103.000 bij +85 °C · 71.700 bij +105 °C · 51.400 bij +120 °C |
| Levensduur driver | ≥ 100.000 uur bij Tc 75 °C |
| MTBF driver | ≥ 320.000 uur bij Tc 75 °C |
| Drivertemperatuur | Tc −40 tot +90 °C |
| Garantie | 5 jaar op het complete armatuur tot +120 °C op AC, tot +110 °C op DC |
| Certificering | CE, IEC/EN 60598-1 en -2-5, EN 55015 en EN 61547. EMC getoetst door TÜV, IEC 60533 voor marine. |
Artikelnummer
De hoge-temperatuuruitvoering in opbouw, tot +120 °C met externe driver.
14.400 lm
| Lichtstroom | 14.400 lm |
| Met optics | geen lenzen mogelijk |
| Efficiëntie | 192 lm/W |
| Opgenomen vermogen | 75 W |
| Bundelhoeken | 120° zeer breed, geen optieken mogelijk |
| Bundel- en veldhoek | 136° / 168° |
| Lichtkleuren | 6500K, 4000K en 2700K |
| Tuneable white | niet leverbaar op de HT-uitvoeringen |
| Tweekleurig | niet leverbaar op de HT-uitvoeringen |
| CRI (Ra) | > 70, optioneel 80 of 90 |
| Kleurconsistentie | < 3-step MacAdam |
| ULOR | 0 % bij 0° tilt |
| Spanningsbereik | 90 tot 305 VAC, 50/60 Hz |
| Stroomopname | ca. 0,63 A bij 120 V · 0,34 tot 0,27 A bij 220 tot 277 V |
| DC-voeding | 127 tot 420 VDC, garantie tot +110 °C |
| Dimmen | 0–10 V, PWM, DALI-2 of via NFC |
| Driver | extern, buiten de hete zone |
| Drivertype | BLD120, 90 tot 305 VAC of 127 tot 420 VDC |
| Driverbox | DRB-1, 276 × 194 × 86,5 mm, 4,2 kg, IP66 en IP67 |
| Overspanningsbeveiliging | 6 kV lijn-lijn, 10 kV lijn-aarde (IEC 61000-4-5) |
| Arbeidsfactor | > 0,9 bij 70 tot 100 % last |
| Kabeltype | SiHF-OB siliconen, 4 aders (2 × 2,5 mm² + 2 × 0,5 mm²), 5,0 m |
| Aansluiting | voorgemonteerd, vrije aders |
| Zelfbescherming | interne temperatuurterugkoppeling over twee stuuraders; dimt terug en schakelt uit bij oververhitting |
| Behuizing | gegoten aluminium, < 0,08 % koper |
| Oppervlaktebehandeling | conversielaag met 2-laags titanium e-coating |
| Beugel | vaste beugel, aluminium, < 0,08 % koper |
| Front | diffuus chemisch gehard glas of diffuus borosilicaat, IK08 |
| Kleur | Titanium lichtgrijs |
| Afmetingen | 380 × 380 × 70 mm |
| Gewicht | 4,9 kg |
| Verpakking | op aanvraag |
| IP-klassen | IP66, IP67, IP68 en IP69K, bestand tegen stoom en hogedrukreiniging |
| Slagvastheid | IK08 (IEC 62262) |
| Beschermingsklasse | Klasse II |
| Corrosieklasse | C5 Industrial en Maritime (ISO 9223) |
| Trillingsklasse | 6 G bij resonantie (IEC 60068-2-6), schok IEC 60068-2-27 |
| Bedrijfstemperatuur | −45 tot +120 °C, pieken tot +130 °C |
| Omgeving driverbox | maximaal +50 °C |
| Levensduur leds | TM-21 L90B05: 360.000 u bij +50 °C · 103.000 bij +85 °C · 71.700 bij +105 °C · 51.400 bij +120 °C |
| Levensduur driver | ≥ 100.000 uur bij Tc 75 °C |
| MTBF driver | ≥ 320.000 uur bij Tc 75 °C |
| Drivertemperatuur | Tc −40 tot +90 °C |
| Garantie | 5 jaar op het complete armatuur tot +120 °C op AC, tot +110 °C op DC |
| Certificering | CE, IEC/EN 60598-1 en -2-5, EN 55015 en EN 61547. EMC getoetst door TÜV, IEC 60533 voor marine. |
Directe download, zonder formulier. Alle waarden hierboven staan ook op de datasheet.
Het armatuur wordt geleverd met een voorgemonteerde aansluitkabel met vrije aders: H07BQ-F van 0,3 meter met vier aders bij de standaarduitvoeringen, hittebestendige SiHF-OB siliconenkabel van 5 meter bij de HT.
ook 120 V, driver intern
bij 220 tot 277 V · 0,83 A bij 120 V
bij 220 tot 277 V · 0,63 A bij 120 V
PWM of via NFC, per positie
Het lichtniveau wordt gestuurd met 0-10 V, PWM of DALI-2, en via NFC ook met een telefoon of programmeerkastje, zonder het armatuur te openen en zonder de spanning eraf te halen. Bij een luifel met verschillende zones zet u daarmee per positie een ander niveau en stelt u later bij als de indeling verandert: een positie boven de pompen kan hoger staan dan een positie boven de doorrit.
Bij de standaarduitvoeringen zit de driver intern en werkt het armatuur direct van 90 tot 305 volt. Bij de HT is de driver extern en blijft hij buiten de hete zone: drivers zijn gevoeliger voor warmte dan de LED-module zelf, en zo is onderhoud mogelijk zonder de hete ruimte in te gaan. Wij rekenen uw luifel kosteloos door: zie lichtadvies en lichtberekening.
Onder een luifel bepaalt de bundelhoek of de rand van de overkapping nog licht krijgt. De standaarduitvoeringen zijn leverbaar met 30°, 60° of 120°; de HT heeft één vaste 120°-verdeling. Twijfelt u tussen twee hoeken, dan onderbouwen wij de keuze met een gratis lichtberekening.
Gerichte bundel bij een hoge luifel of een smalle doorrit. Alle drie de inbouwdieptes delen hetzelfde optische platform en dezelfde fotometrie.
De middenverdeling voor de meeste luifels: gelijkmatig, zonder felle bron in het zicht.
Brede verdeling voor lage luifels en overdekte looppaden, en de vaste verdeling van de HT-uitvoering.
| Optiek | Lichtstroom | Uitvoering | Toepassing |
|---|---|---|---|
| 30° | 20.600 lm | standaard | Gerichte bundel, 36° bundelhoek en 58° veldhoek. Hoge luifels en smalle zones, met optiek circa 206 lm/W. |
| 60° | 20.600 lm | standaard | Middenverdeling, de gangbare keuze onder een tankstationluifel. |
| 120° | 20.600 lm | standaard | Zeer breed, voor lage luifels en dichte posities. |
| Zonder optiek | 22.400 lm | standaard | De standaarduitvoering: 136° bundelhoek en 168° veldhoek, de lichtstroom van de lichtmotor zelf bij 224 lm/W. |
| 120° vast, HT | 14.400 lm | HT | Geen lenzen mogelijk: de behuizing is te ondiep om er een te dragen. |
22.400 lumen is de lichtstroom van de lichtmotor, 20.600 lumen is wat er met optics uitkomt; elke lens kost licht. De efficiëntie loopt daarmee van 224 lm/W zonder specifieke optics naar circa 206 lm/W met optics. Wij rekenen met de waarde die bij uw gekozen optiek hoort. Bij de HT zijn vanwege de hoge temperaturen geen lenzen mogelijk.
De CREE 304 is wereldwijd toegepast en hangt op duizenden tankstations. Wie die installatie vervangt, loopt normaal tegen hetzelfde probleem aan: het nieuwe armatuur past niet in de bestaande sparing, en dan zit u aan hak- en breekwerk, nieuwe bekabeling en een tweede bezoek vast.
De Manta Surface Extended is daarvoor gemaakt: 118 mm diep, 5,4 kg, en hij valt in een bestaande CREE 304-sparing. Geen nieuwe sparing, geen nieuwe bekabeling.
| Geen hak- en breekwerk | Het paneel past in de bestaande sparing, dus het plafond van de luifel blijft dicht en er komt geen herstelwerk bij. |
| Geen nieuwe bekabeling | De bestaande aansluiting blijft in gebruik. Dat scheelt niet alleen materiaal maar vooral een tweede bezoek van de installateur. |
| Minimale stilstand per luifel | Bij een keten met veel locaties telt dat dubbel: elke positie die langer dan nodig dicht is, kost omzet. |
| Dimbaar per positie | Dimmen via 0-10 V, PWM, DALI-2 of NFC, ook nadat het paneel hangt. Een positie boven de pompen kan hoger staan dan een positie boven de doorrit. |
van het paneel
per armatuur
Wij rekenen uw luifel kosteloos door en leveren de vergelijking met de bestaande situatie mee. Stuur een foto van de huidige positie mee, dan bevestigen wij de pasvorm vooraf.
In een droogtunnel of een wasstraat met stoomreiniging hing tot nu toe zelden een plafondarmatuur, simpelweg omdat er geen bestond dat het volhield. De Manta HT heeft dezelfde vorm en dezelfde 380 bij 380 millimeter, maar een andere thermische opbouw: chemisch gehard glas of borosilicaat aan de voorzijde, een hittebestendige SiHF-OB siliconenkabel van 5 meter en een externe driver die buiten de hete zone blijft.
Bij hitte is levensduur geen getal maar een curve, en die schrijven wij liever op dan dat wij één waarde noemen. Hiernaast staat de opgave per omgevingstemperatuur, gemeten volgens TM-21 en gerapporteerd als L90B05, gelijk aan de rest van het programma.
Vanwege de hoge temperaturen zijn er geen lenzen mogelijk: de HT heeft één bundelhoek van 120 graden, zeer breed, met een veldhoek van 168 graden. Wilt u een smallere bundel in een hete zone, dan is een floodlight uit de hoge-temperatuurlijn de juiste route.
| Omgevingstemperatuur | Levensduur L90B05 |
|---|---|
| +50 °C | 360.000 uur |
| +85 °C | 103.000 uur |
| +105 °C | 71.700 uur |
| +120 °C | 51.400 uur |
Ook 51.400 uur is bij tien branduren per dag nog ruim veertien jaar. Zie ook verlichting bij hoge temperaturen.
Een canopy verlicht geen terrein maar een verblijfplek. Mensen staan er stil, kijken omhoog en beoordelen onbewust of het er veilig voelt. Dat stelt andere eisen dan buitenverlichting: gelijkmatig, zonder felle bron in het zicht, en zonder donkere rand aan de buitenkant van de luifel.
De kerntoepassing, en de plek waar de CREE 304 het vaakst hangt. Hoge lichtopbrengst, een nette plafondintegratie en jarenlang betrouwbaar werken boven een zone waar niet zomaar een hoogwerker kan staan.
Overdekte buitenruimtes waar functioneel en gelijkmatig licht nodig is in een stof- en waterdichte uitvoering. Buiten qua belasting, binnen qua lichtbeeld: nat en vuil, maar wel uit de directe regen.
Bij snelladers staan mensen langer stil dan bij een pomp, vaak alleen en in het donker. Goede plafondverlichting bepaalt hier direct hoe veilig het voelt, en het vermogen per positie is af te stemmen op de zone.
Met de HT-uitvoering ook in droogtunnels, drooglijnen, wasstraten met stoomreiniging en warme zones in de voedings- en papierindustrie. Tot +120 °C, met de driver buiten de hete zone.
Alle maten in millimeters. Alle uitvoeringen delen hetzelfde vierkant van 380 bij 380; alleen de bouwdiepte en het gewicht verschillen. DXF- en STEP-bestanden zijn op aanvraag beschikbaar.
Kabellengte 0,3 m bij de standaarduitvoeringen, 5,0 m siliconenkabel bij de HT, langer op aanvraag. Verpakkingsafmetingen op aanvraag; verpakkingsmaat en -gewicht gaan mee in de opgave, omdat JEL het transport regelt.
| Uitvoering | Afmetingen | Gewicht |
|---|---|---|
| Manta Recess | 380 × 380 × 21 mm | 3,9 kg |
| Manta Surface | 380 × 380 × 70 mm | 4,9 kg |
| Manta Surface Extended | 380 × 380 × 118 mm | 5,4 kg |
| Manta HT, inbouw | 380 × 380 × 21 mm | 3,9 kg |
| Manta HT, opbouw | 380 × 380 × 70 mm | 4,9 kg |
Onderaanzicht. Maatvoering en montagepatroon staan op de datasheet.
Elke claim draagt zijn conditie in dezelfde zin. Meer over de testmethodes leest u bij productkwaliteit en garantie.
IP69K betekent volledig stof- en waterdicht, inclusief reiniging met een hogedrukstraal op korte afstand. Onder een luifel is dat geen overdaad: bij een wasstraat of tankstation wordt met water en schuim gewerkt en de canopy hangt er middenin. IK08 is de slagvastheid van het front, in diffuus chemisch gehard glas of diffuus borosilicaat.
L90B05 bij de standaarduitvoeringen: op dat moment levert ten minste 95 % van de armaturen nog minimaal 90 % van de initiële lichtoutput. Bij de HT loopt de opgave van 360.000 uur bij +50 °C tot 51.400 uur bij +120 °C.
De Manta Surface Extended past één op één in een bestaande CREE 304-positie: geen nieuwe sparing, geen nieuwe bekabeling, minimale stilstand per locatie.
De volledige specificatie per uitvoering, met maatvoering en bestelcode. Directe download, zonder formulier.
STEP of DXF voor uw eigen tekenwerk, inclusief het montagepatroon en de sparing.
Alle 8 uitvoeringen en optieken van de Manta in EULUMDAT (.ldt), samen in één zip van 0,8 MB. DIALux en Relux lezen deze bestanden rechtstreeks. Het bestelnummer staat in de bestandsnaam en in het bestand zelf. IES leveren wij op aanvraag.
Installatie, aansluiting, montage, onderhoud en storingen van de Manta Series in één document van 38 pagina’s, Rev. 1. Direct te downloaden in de taal van deze pagina.
Ook in: Nederlands · English · Deutsch · Français · Español
Staat uw vraag er niet bij? Bel ons met het aantal posities en de luifelhoogte bij de hand, dan weet u binnen vijf minuten wat er nodig is. Een engineer reageert binnen 1 werkdag.
Ja. Daarvoor is de Manta Surface Extended bedoeld: dezelfde 380 bij 380 millimeter, 118 mm diep en 5,4 kg, en hij valt in een bestaande CREE 304-sparing. Geen nieuwe sparing, geen nieuwe bekabeling. Dat scheelt bij een retrofit het meeste geld, want als het plafond van de luifel dicht kan blijven vervalt het hak- en breekwerk en het tweede bezoek. De artikelcode voor deze retrofitvariant is MNAC03; stuur een foto van de huidige situatie mee, dan bevestigen wij de pasvorm vooraf.
22.400 lumen is de lichtstroom van de lichtmotor, 20.600 lumen is wat er met optics uitkomt. Dat verschil is normaal, want elke lens kost licht. De efficiëntie loopt daarmee van 224 lm/W zonder specifieke optics naar circa 206 lm/W met optics. Wij rekenen met de waarde die bij uw gekozen optiek hoort.
Dat hangt af van het plafond. Is er inbouwruimte en wilt u een naadloos eindbeeld, dan de Recess. Is er geen inbouwruimte of gaat het om een staalconstructie, dan de Surface. Moet het armatuur verder onder het plafond uit komen, dan de Surface Extended. Vervangt u een CREE 304, dan de Surface Extended. En is de omgeving warmer dan +50 °C, dan de HT.
De bouwdiepte en het gewicht. De Surface is 70 mm diep en weegt 4,9 kg, de Surface Extended 118 mm en 5,4 kg. Verder zijn ze identiek: dezelfde 380 bij 380 mm, dezelfde 22.400 lumen en dezelfde elektronica. De Extended is bedoeld voor situaties waar het armatuur verder onder het plafond uit moet komen.
Zodra de omgevingstemperatuur structureel boven de +50 °C uitkomt: droogtunnels, drooglijnen, wasstraten met stoomreiniging en warme procesruimtes in de voedings- en papierindustrie. De HT werkt tot +120 °C, met chemisch gehard glas, een hittebestendige SiHF-OB siliconenkabel van 5 meter en een externe driver buiten de hete zone.
Dat hangt van de temperatuur af, en dat schrijven wij liever op dan dat wij één getal noemen. Gemeten volgens TM-21 en gerapporteerd als L90B05: 360.000 uur bij +50 °C, 103.000 uur bij +85 °C, 71.700 uur bij +105 °C en 51.400 uur bij +120 °C. Ook die laatste waarde is bij tien branduren per dag nog ruim veertien jaar.
Nee. Vanwege de hoge temperaturen zijn er geen lenzen mogelijk; de HT heeft één bundelhoek van 120 graden, zeer breed, met een veldhoek van 168 graden. Heeft u in een hete zone een gerichte bundel nodig, dan is een floodlight uit onze hoge-temperatuurlijn de juiste keuze en niet deze canopy.
Met 0-10 V, PWM, DALI-2 of via NFC. Bij NFC gebeurt dat met een telefoon of een programmeerkastje, zonder het armatuur te openen en zonder de spanning eraf te halen. Handig op een luifel, waar elke handeling aan een hangend armatuur een hoogwerker kost. Een positie boven de pompen kan zo hoger staan dan een positie boven de doorrit.
Bij de standaarduitvoeringen niet: de driver zit intern en het armatuur werkt direct van 90 tot 305 volt. Bij de HT-uitvoering wel, en dat is bewust: drivers zijn gevoeliger voor warmte dan de LED-module zelf, dus in een hete zone is de driver het onderdeel dat als eerste bezwijkt. Buiten de zone geplaatst daalt de thermische belasting en is onderhoud mogelijk zonder de hete ruimte in te gaan.
Dat volgt uit de afmetingen van de luifel, de hoogte van de onderkant en het gewenste lichtniveau. Als vuistregel geldt bij een canopy dat de tussenafstand ongeveer gelijk moet zijn aan de hoogte; te ver uit elkaar geeft donkere vlakken tussen de posities. Wij rekenen het door en leveren de posities en het vermogen per positie erbij.
EN 12464-2 stelt de eisen aan verlichting van werkplekken buiten, en een tankstationluifel valt daaronder: verlichtingssterkte, gelijkmatigheid en verblinding. Wij toetsen de berekening daaraan. Grenst het station aan woningen of natuur, dan komt de NSVV-richtlijn lichthinder erbij.
Nee. Bij veel tankstationluifels valt de algemene verlichting buiten de ATEX-zone, maar dat moet altijd per locatie en zoneringsplan worden gecontroleerd. Vraagt uw situatie om een gecertificeerd armatuur binnen de zone, dan zeggen wij dat vooraf en verwijzen wij u door.
CE en IEC/EN 60598-1 en -2-5 voor de armatuurveiligheid. De EMC-emissie en -immuniteit zijn getoetst door TÜV volgens EN 55015 en EN 61547, en voor de maritieme toepassing IEC 60533 voor machinekamer, brug en open dek. Verder IEC 60529 en ISO 20653 voor de ingressklassen, IEC 62262 voor IK08, ISO 9223 klasse C5 voor corrosie, en RoHS en REACH op eigen verklaring.
IP69K betekent volledig stof- en waterdicht, inclusief reiniging met een hogedrukstraal op korte afstand. Onder een luifel is dat geen overdaad: bij een wasstraat of een tankstation wordt er met water en schuim gewerkt, en de canopy hangt er middenin. IK08 is de slagvastheid van het front; het front is diffuus chemisch gehard glas of diffuus borosilicaat.
Op een luifel is onderhoud de werkelijke kostenpost: elke beurt kost een hoogwerker en meestal een afgezette positie. Het armatuur zelf heeft geen slijtdelen; de aanbevolen inspectie beperkt zich tot het reinigen van het front en het controleren van de bevestiging en de kabelinvoer. Bij de HT zit de driver extern en is die te vervangen zonder het armatuur te demonteren.
De WP is een gevelarmatuur, tegen een muur gemonteerd, met een full cut-off reflector die het licht voorwaarts stuurt. De Manta hangt onder een luifel of plafond en verlicht de vloer eronder. Andere positie, ander lichtbeeld; ze vervangen elkaar niet.
Vijf jaar beperkte productgarantie op alle uitvoeringen, inclusief de HT. Bij grotere projecten en ketens met veel locaties zijn verlengde garantieafspraken bespreekbaar; die stemmen wij per aanvraag af.
Geef de afmetingen van de luifel, de hoogte en het aantal posities door, plus wat er nu hangt. Wij bepalen het aantal armaturen, het vermogen per positie, de optiek en de uitvoering, en zetten het verbruik naast uw huidige installatie.
U krijgt antwoord van degene die ook uw lichtberekening maakt.
Wij gebruiken uw gegevens uitsluitend om uw verzoek te beoordelen en hierop te reageren.
