51.300 lumen op het werkvlak en niets naar de omgeving. De enige DarkLicht met een vastgelegde trillingsklasse: 6 G bij resonantie.
De M is het krachtige middensegment van de lijn: te veel output voor een werklamp, te compact voor een high-mast vlakstraler. In vier uitvoeringen leverbaar, twee vermogens elk in 24V DC en in AC. Op DC sluit u hem rechtstreeks op een boordnet of accubank aan; op AC werkt hij met een remote driver die in een DRB1-box past. De patentgebonden parabolische reflector legt de lichtbron diep in het armatuur, waardoor er boven de ingestelde hoek geen licht meer uit komt.
Reactie binnen 1 werkdag door een engineer. Gratis lichtberekening, conform de NSVV-gedragscode.

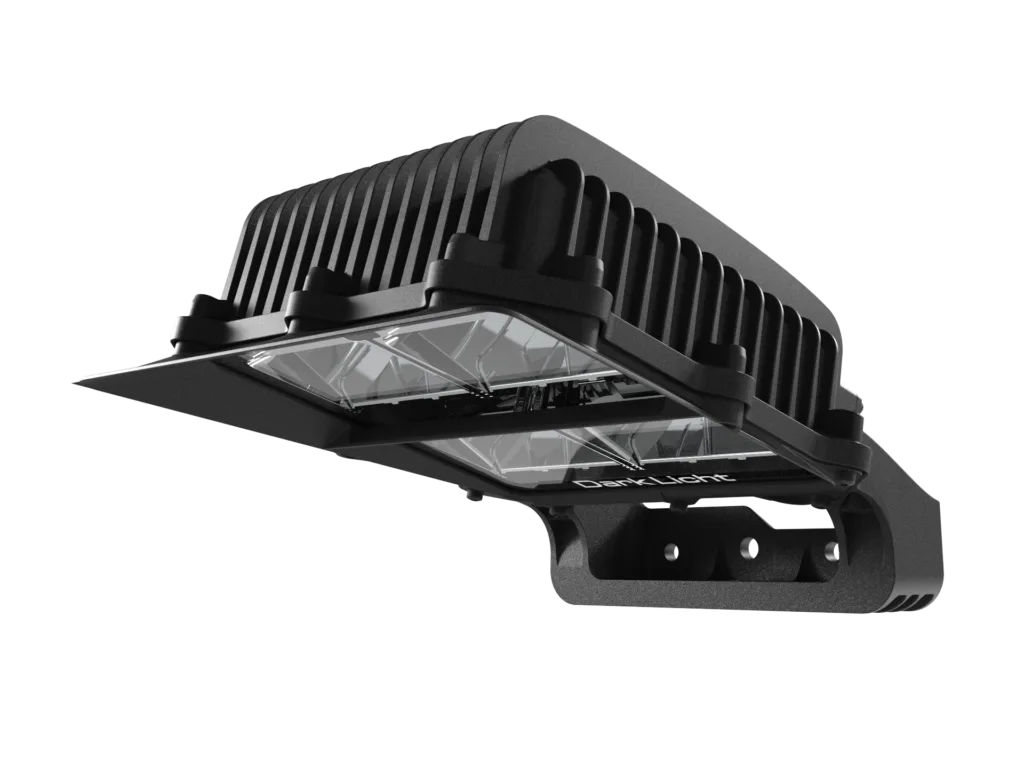

De M300, Titanium Black, met vaste beugel en slagvast glasfront.
bij 300 W, 171 lm/W
boven de ingestelde cut-off
vijf standen, instelbaar
150 en 300 W, elk in DC en AC
IK08, 6 G trilling
op het complete armatuur
De M is bedoeld voor situaties waar een gewone floodlight niet meer mag of niet meer past: verlichten met vermogen, zonder dat de omgeving er iets van merkt.
Precies bij de afscherming en het formaat zit ook de grens van zijn toepassing.
Alle vier delen de gepatenteerde reflector, de vijf cut-offstanden, de gegoten aluminiumbehuizing met minder dan 0,08 procent koper en de tweelaagse titanium e-coating. Het verschil zit in de voeding: DC met de drivers op print, AC met een remote driver die in een DRB1-box past.
De genoemde artikelnummers zijn de 5000K-varianten; dezelfde uitvoeringen zijn er ook in 4000K, 3000K en amber 2200K, met de kleurcode in het artikelnummer. Kleurschakelbaar tussen 4000K, 2200K en 1700K is mogelijk, tijdens bedrijf te schakelen.
Rechtstreeks op het boordnet van een machine, kraan of accumast, met een DT04-2P Deutsch-plug aan 30 cm kabel. Dimmen op maat.
DRKM02-50K · 3,6 kg · 250 × 230 × 140 mm
Dezelfde output op 90 tot 305 VAC, met een voorgemonteerde kabel van twee meter. Zes armaturen op een C16-automaat; dimmen via 0–10 V, PWM of DALI-2.
DRKM03-50K · remote BLD240 in DRB1
Het volle vermogen op boordspanning, voor grote werkzones vanaf mast of kraan. Bij 12,5 ampère bepaalt de kabeldoorsnede het resultaat.
DRKM04-50K · 5,5 kg · 370 × 230 × 150 mm
De gangbare keuze voor bouwstroom en vaste masten. Vier armaturen op een C16-automaat, met de driver bereikbaar in de DRB1-box.
DRKM05-50K · remote BLD320 in DRB1
De DarkLicht M is het hart van onze Sentinel Tower lichtmast. Configuraties van vier tot twaalf armaturen verlichten 7.500 tot 15.000 m² werkterrein, volledig afgeschermd. Dezelfde armaturen leveren wij los voor bestaande masten: in AC voor bouwstroom of in DC voor accu- en hybride masten.
De DarkLicht-lijn is door een derde partij beproefd en voldoet aan DarkSky DS-1 bij 1700 tot 2200 K. Met dezelfde techniek won Heddes Bouw op More 1 en 2 de prijs voor best presterende bouwplaats.
Naast DS-1 toetsen wij aan de NSVV-richtlijn Lichthinder, EN 12464-2 en EN 12193. Zie de toepassing bij mobiele lichtmasten, lichtadvies bij lichthinder en de fotogalerij.
per mastconfiguratie
armaturen per mast
Kies een uitvoering en de volledige specificatielijst eronder verandert mee. De DC- en de AC-uitvoering verschillen niet alleen in spanning: ook de kabel, de aansluiting en de dimmogelijkheden zijn anders.
Artikelnummer

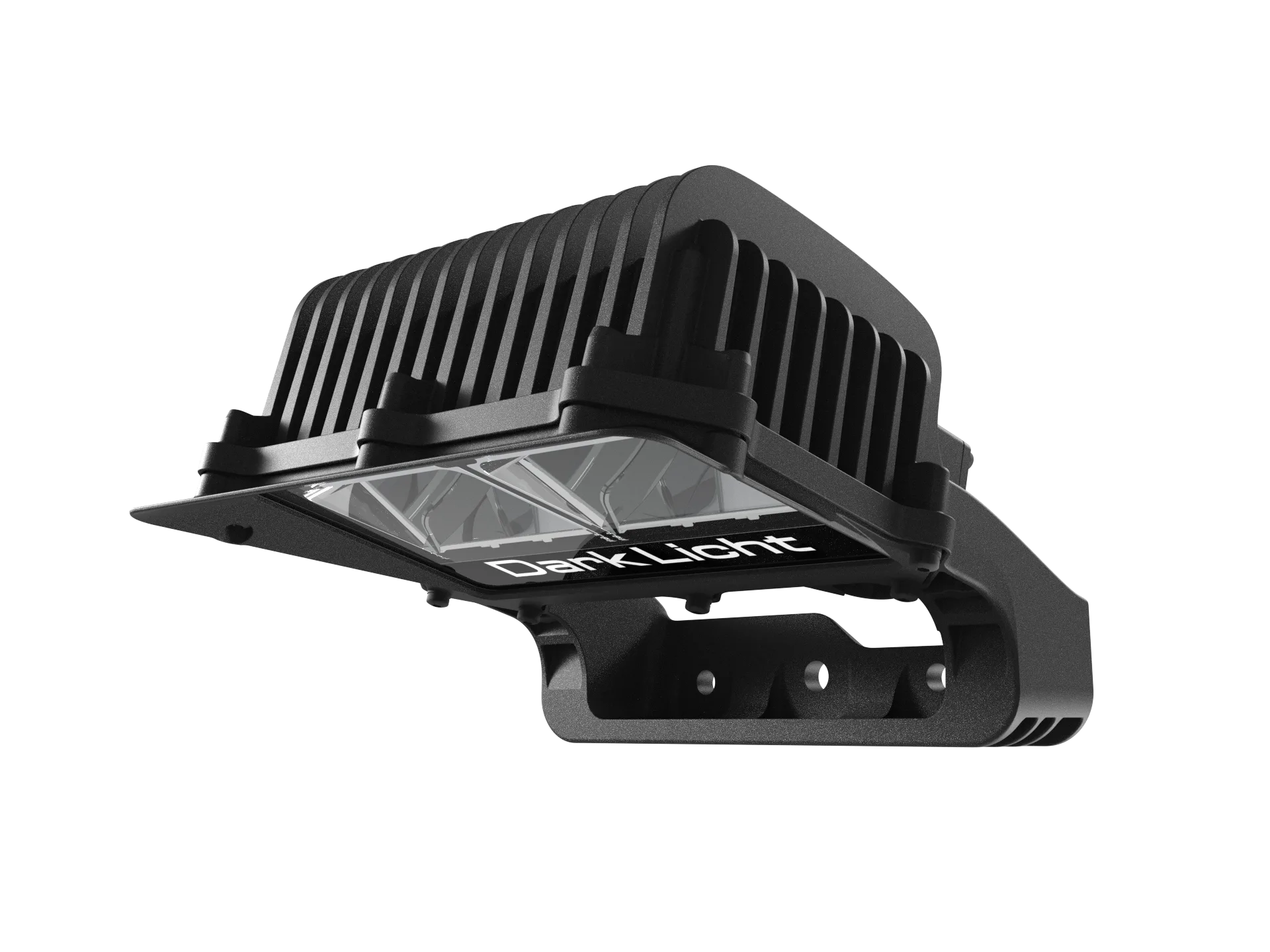

DarkLicht M150, 24V DC · ook in 40K, 30K en 22K
Het compactere vermogen op boordspanning: 3,6 kg en 250 mm bouwlengte, met een Deutsch-plug direct op het 24V-net van een machine of accumast.
| Lichtstroom | 25.700 lm |
| Opgenomen vermogen | 150 W |
| Efficiëntie | 171 lm/W |
| Optiek | parabolische reflector, full cut-off |
| Cut-off standen | 63°, 66°, 69°, 72°, 75° cut-off |
| Gemeten bundelhoek | 132° bundel, 138° veld, afschermstand |
| Lichtkleuren | 5000K, 4000K, 3000K, amber 2200K |
| Kleurschakelbaar | 4000K, 2200K en 1700K, tijdens bedrijf schakelbaar |
| CRI (Ra) | > 70, optioneel 80 of 90 |
| Kleurconsistentie | < 3-step MacAdam |
| Behuizing | gegoten aluminium, < 0,08 % koper |
| Oppervlaktebehandeling | conversielaag + 2-laags titanium e-coating |
| Beugel | vaste beugel, aluminium, < 0,08 % koper |
| Front | slagvast glas (IK08) |
| Kleur | Titanium Black |
| Afmetingen | 250 × 230 × 140 mm |
| Gewicht | 3,6 kg |
| Levertijd | Standaard binnen een week, maatwerk in overleg |
| Kabeltype | H07BQ-F, 2 aders (2×1,5 mm²), 0,3 m |
| Aansluiting | DT04-2P (Deutsch) |
| Spanningsbereik | 20 tot 32 VDC |
| Nominale spanning | 24 V |
| Stroomopname | ca. 6,3 A bij 24 V |
| Driver | DC drivers op print |
| Driver (type) | n.v.t., driver op print |
| Levensduur driver | n.v.t. |
| MTBF driver | n.v.t. |
| Inschakelstroom | n.v.t., driver op print |
| Armaturen per automaat | n.v.t., driver op print |
| Overspanningsbeveiliging | n.v.t., driver op print |
| Arbeidsfactor / THD | n.v.t., driver op print |
| Dimmen | maatwerk |
| IP en IK | IP66, IP67, IP68 en IP69K / IK08 |
| Corrosieklasse | C5 Industrial en Maritime (ISO 9223) |
| Trillingsklasse | 6 G bij resonantie (IEC 60068-2-6) |
| Bedrijfstemperatuur | −45 tot +50 °C |
| Levensduur leds | TM-21 L90B05 > 103.500 uur |
| Certificering | CE, IEC 60598, EN 55015, EN 61547, EMC |
| Garantie | 5 jaar op het complete armatuur |
| Verpakking | afhankelijk van aantal, op aanvraag |
Artikelnummer
DarkLicht M150, netvoeding · ook in 40K, 30K en 22K
Dezelfde 25.700 lumen op netvoeding, met de driver in een aparte DRB1-box en een voorgemonteerde kabel van twee meter met vrije aders.
| Lichtstroom | 25.700 lm |
| Opgenomen vermogen | 150 W |
| Efficiëntie | 171 lm/W |
| Optiek | parabolische reflector, full cut-off |
| Cut-off standen | 63°, 66°, 69°, 72°, 75° cut-off |
| Gemeten bundelhoek | 132° bundel, 138° veld, afschermstand |
| Lichtkleuren | 5000K, 4000K, 3000K, amber 2200K |
| Kleurschakelbaar | 4000K, 2200K en 1700K, tijdens bedrijf schakelbaar |
| CRI (Ra) | > 70, optioneel 80 of 90 |
| Kleurconsistentie | < 3-step MacAdam |
| Behuizing | gegoten aluminium, < 0,08 % koper |
| Oppervlaktebehandeling | conversielaag + 2-laags titanium e-coating |
| Beugel | vaste beugel, aluminium, < 0,08 % koper |
| Front | slagvast glas (IK08) |
| Kleur | Titanium Black |
| Afmetingen | 250 × 230 × 140 mm |
| Gewicht | 3,6 kg |
| Kabeltype | H07BQ-F, 4 aders (2×2,5 + 2×0,5 mm²), 2,0 m |
| Aansluiting | voorgemonteerde kabel, vrije aders |
| Spanningsbereik | 90 tot 305 VAC |
| Nominale spanning | n.v.t. |
| Stroomopname | ca. 0,7 A bij 220 V; 1,4 A bij 110 V |
| Driver | remote BLD240, past in DRB1 |
| Driver (type) | BLD240 (240 W) |
| Levensduur driver | ≥ 100.000 uur bij Tc 75 °C; ≥ 130.000 uur bij Tc 50 °C |
| MTBF driver | ≥ 280.000 uur bij Tc 75 °C (MIL-HDBK-217F) |
| Inschakelstroom | 66,0 A piek, T50 0,5 ms bij 220 V |
| Armaturen per automaat | B16: 3 · C16: 6 · C25: 9 · D16: 10 |
| Overspanningsbeveiliging | 6 kV lijn-lijn, 10 kV lijn-aarde (IEC 61000-4-5) |
| Arbeidsfactor / THD | > 0,95 bij 60-100 % belasting; THD < 15 % bij 65-100 % |
| Dimmen | 0–10 V, PWM en DALI-2 |
| IP en IK | IP66, IP67, IP68 en IP69K / IK08 |
| Corrosieklasse | C5 Industrial en Maritime (ISO 9223) |
| Trillingsklasse | 6 G bij resonantie (IEC 60068-2-6) |
| Bedrijfstemperatuur | −45 tot +50 °C |
| Levensduur leds | TM-21 L90B05 > 103.500 uur |
| Certificering | CE, IEC 60598, EN 55015, EN 61547, EMC |
| Garantie | 5 jaar op het complete armatuur |
| Verpakking | afhankelijk van aantal, op aanvraag |
Artikelnummer

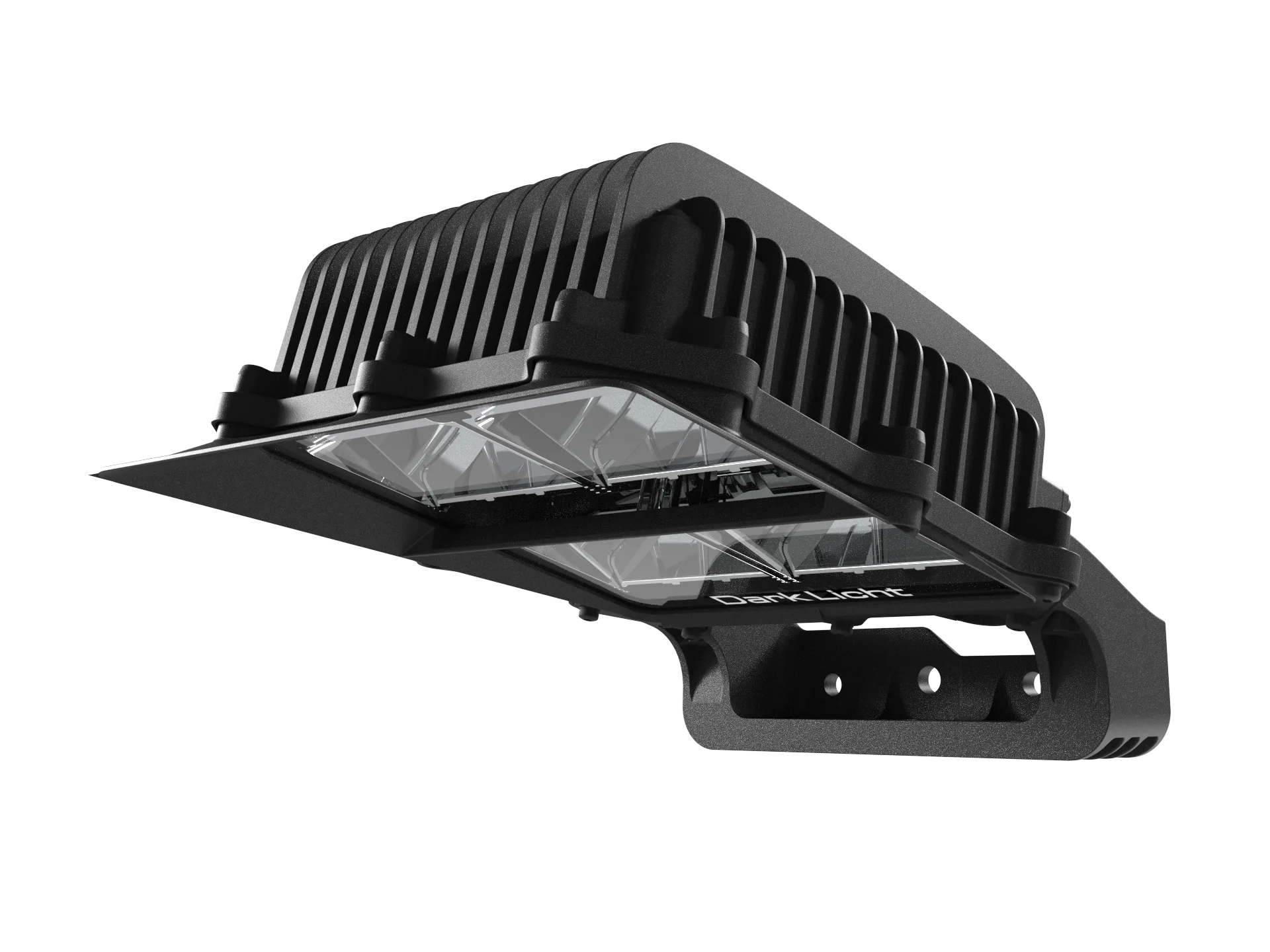

DarkLicht M300, 24V DC · ook in 40K, 30K en 22K
Het volle vermogen op boordspanning. Let bij 12,5 ampère op de kabeldoorsnede: op een lange toevoer over een giek of mast is spanningsval de beperking, niet de bron.
| Lichtstroom | 51.300 lm |
| Opgenomen vermogen | 300 W |
| Efficiëntie | 171 lm/W |
| Optiek | parabolische reflector, full cut-off |
| Cut-off standen | 63°, 66°, 69°, 72°, 75° cut-off |
| Gemeten bundelhoek | 132° bundel, 138° veld, afschermstand |
| Lichtkleuren | 5000K, 4000K, 3000K, amber 2200K |
| Kleurschakelbaar | 4000K, 2200K en 1700K, tijdens bedrijf schakelbaar |
| CRI (Ra) | > 70, optioneel 80 of 90 |
| Kleurconsistentie | < 3-step MacAdam |
| Behuizing | gegoten aluminium, < 0,08 % koper |
| Oppervlaktebehandeling | conversielaag + 2-laags titanium e-coating |
| Beugel | vaste beugel, aluminium, < 0,08 % koper |
| Front | slagvast glas (IK08) |
| Kleur | Titanium Black |
| Afmetingen | 370 × 230 × 150 mm |
| Gewicht | 5,5 kg |
| Kabeltype | H07BQ-F, 2 aders (2×2,5 mm²), 0,3 m |
| Aansluiting | DT04-2P (Deutsch) |
| Spanningsbereik | 20 tot 32 VDC |
| Nominale spanning | 24 V |
| Stroomopname | ca. 12,5 A bij 24 V |
| Driver | DC drivers op print |
| Driver (type) | n.v.t., driver op print |
| Levensduur driver | n.v.t. |
| MTBF driver | n.v.t. |
| Inschakelstroom | n.v.t., driver op print |
| Armaturen per automaat | n.v.t., driver op print |
| Overspanningsbeveiliging | n.v.t., driver op print |
| Arbeidsfactor / THD | n.v.t., driver op print |
| Dimmen | maatwerk |
| IP en IK | IP66, IP67, IP68 en IP69K / IK08 |
| Corrosieklasse | C5 Industrial en Maritime (ISO 9223) |
| Trillingsklasse | 6 G bij resonantie (IEC 60068-2-6) |
| Bedrijfstemperatuur | −45 tot +50 °C |
| Levensduur leds | TM-21 L90B05 > 103.500 uur |
| Certificering | CE, IEC 60598, EN 55015, EN 61547, EMC |
| Garantie | 5 jaar op het complete armatuur |
| Verpakking | afhankelijk van aantal, op aanvraag |
Artikelnummer
DarkLicht M300, netvoeding · ook in 40K, 30K en 22K
Het volle vermogen op netvoeding, met dimmen via 0–10 V, PWM of DALI-2. De gangbare keuze voor bouwstroom en vaste masten.
| Lichtstroom | 51.300 lm |
| Opgenomen vermogen | 300 W |
| Efficiëntie | 171 lm/W |
| Optiek | parabolische reflector, full cut-off |
| Cut-off standen | 63°, 66°, 69°, 72°, 75° cut-off |
| Gemeten bundelhoek | 132° bundel, 138° veld, afschermstand |
| Lichtkleuren | 5000K, 4000K, 3000K, amber 2200K |
| Kleurschakelbaar | 4000K, 2200K en 1700K, tijdens bedrijf schakelbaar |
| CRI (Ra) | > 70, optioneel 80 of 90 |
| Kleurconsistentie | < 3-step MacAdam |
| Behuizing | gegoten aluminium, < 0,08 % koper |
| Oppervlaktebehandeling | conversielaag + 2-laags titanium e-coating |
| Beugel | vaste beugel, aluminium, < 0,08 % koper |
| Front | slagvast glas (IK08) |
| Kleur | Titanium Black |
| Afmetingen | 370 × 230 × 150 mm |
| Gewicht | 5,5 kg |
| Kabeltype | H07BQ-F, 4 aders (2×2,5 + 2×0,5 mm²), 2,0 m |
| Aansluiting | voorgemonteerde kabel, vrije aders |
| Spanningsbereik | 90 tot 305 VAC |
| Nominale spanning | n.v.t. |
| Stroomopname | ca. 1,4 A bij 220 V; 2,7 A bij 110 V |
| Driver | remote BLD320, past in DRB1 |
| Driver (type) | BLD320 (320 W) |
| Levensduur driver | ≥ 100.000 uur bij Tc 75 °C; ≥ 130.000 uur bij Tc 50 °C |
| MTBF driver | ≥ 280.000 uur bij Tc 75 °C (MIL-HDBK-217F) |
| Inschakelstroom | 31,2 A piek, T50 1,3 ms bij 220 V |
| Armaturen per automaat | B16: 2 · C16: 4 · C25: 7 · D16: 8 |
| Overspanningsbeveiliging | 6 kV lijn-lijn, 10 kV lijn-aarde (IEC 61000-4-5) |
| Arbeidsfactor / THD | > 0,95 bij 60-100 % belasting; THD < 15 % bij 60-100 % |
| Dimmen | 0–10 V, PWM en DALI-2 |
| IP en IK | IP66, IP67, IP68 en IP69K / IK08 |
| Corrosieklasse | C5 Industrial en Maritime (ISO 9223) |
| Trillingsklasse | 6 G bij resonantie (IEC 60068-2-6) |
| Bedrijfstemperatuur | −45 tot +50 °C |
| Levensduur leds | TM-21 L90B05 > 103.500 uur |
| Certificering | CE, IEC 60598, EN 55015, EN 61547, EMC |
| Garantie | 5 jaar op het complete armatuur |
| Verpakking | afhankelijk van aantal, op aanvraag |
De DarkLicht M heeft een vaste beugel; hoekinstelling is uitsluitend met een extra beugel mogelijk. De cut-off zelf verzet u aan het armatuur. Configuraties voor Noord-Amerika zijn op aanvraag verkrijgbaar. Het gaatpatroon van de beugel staat nog niet op de datasheet; die vectortekening is bij JEL opgevraagd.
Directe download, zonder formulier. Ook opgenomen in het verzameldocument DarkLicht.
Op DC sluit u de M met een DT04-2P Deutsch-plug rechtstreeks op het boordnet aan. Op AC hoort er een remote driver bij: de BLD240 bij de M150 en de BLD320 bij de M300, beide passend in een DRB1-driverbox.
6,3 A bij de M150, 12,5 A bij de M300
remote BLD240 of BLD320, in DRB1
lijn-lijn en lijn-aarde, IEC 61000-4-5
bij resonantie, IEC 60068-2-6
| UITVOERING | B16 | C16 | C25 | D16 |
|---|---|---|---|---|
| M150 AC, BLD240 | 3 | 6 | 9 | 10 |
| M300 AC, BLD320 | 2 | 4 | 7 | 8 |
Deze aantallen komen uit de MCB-tabel van de driverfabrikant bij 220 V en gelden per driver. De inschakelstroom is 66,0 A piek met een T50 van 0,5 ms bij de M150 en 31,2 A piek met een T50 van 1,3 ms bij de M300: de M300 trekt een lagere piek maar houdt hem langer vast, en dat is wat een B-automaat laat afschakelen.
Op de DC-uitvoering geldt deze tabel niet: daar bepaalt de kabeldoorsnede het resultaat. 12,5 ampère per M300 betekent dat een lange toevoer op een mast of giek snel spanningsval oplevert. Geef het aantal armaturen, de kabellengte en de voedingsbron door, dan rekenen wij het na. Zie ook mobiele lichtmasten.
Waar klassieke floodlights het licht in brede bundels verspreiden, ligt bij de DarkLicht M de lichtbron diep verscholen achter een gepatenteerde parabolische reflector. Boven de ingestelde hoek komt er geen licht meer uit: geen strooilicht naar de lucht, geen verblinding voor de machinist, de omwonende of de weggebruiker.
De cut-off is instelbaar in vijf standen tussen 63 en 75 graden. Daarmee bepaalt u per positie hoe ver het licht voorwaarts reikt, zonder een andere lens of een ander armatuur. In de afschermstand meten wij een bundelhoek van 132 graden en een veldhoek van 138 graden; die gemeten waarden staan op de datasheet, niet de nominale optiekhoek. Juist omdat het licht gecontroleerd wordt gestuurd, bepaalt de montagepositie sterk hoe effectief het armatuur op het werkvlak presteert.
| CUT-OFF | WAARVOOR |
|---|---|
| 75° | Verlichting over grote afstand, voor het verst gelegen deel van de zone. |
| 72° | Lange afstand, de gangbare stand op een terrein. |
| 69° | Middellange afstand, hoogste uniformiteit over het vlak. |
| 66° | Breed op korte afstand, dichter bij de mast of machine. |
| 63° | Breed op de kortste afstand, voor de gevoeligste omgeving. |
De reflector schermt alles boven de ingestelde hoek af; hier weergegeven bij 75 graden voorwaartse hoek. Wij onderbouwen de stand met een lichtberekening conform de NSVV-gedragscode.
De M is schakelbaar tussen 4000K, 2200K en 1700K, tijdens bedrijf. Dat is meer dan een specificatieregel: amber dringt door mist, regen en stof heen waar koud wit dat niet doet. Bij havens, kranen en winterdienst is dat het verschil tussen wel en niet kunnen doorwerken.
Werkzones die vermogen vragen op posities waar hinder niet mag: masten, kranen en groot materieel.
Voor terrein- en zoneverlichting waar volume en afscherming samen moeten gaan. In AC voor bouwstroom of in DC voor accu- en hybride masten; vier tot twaalf armaturen per mast.
Verblindingsvrij terreinlicht op torenkranen, mobiele kranen en groot materieel. Beproefd op 6 G bij resonantie, en in DC rechtstreeks op het 24V-boordnet.
Waar de NSVV-richtlijn Lichthinder en de omgevingsvergunning grenzen stellen, levert de M-serie het bewijs: hard afgesneden licht, onderbouwd met lichtberekening en rapportage.
Terreinen naast woningen, wegen, spoor of natuurgebied, waar wel gewerkt moet worden maar geen licht de omgeving in mag. Met 171 lm/W blijft het verbruik per verlichte vierkante meter laag.
Zes typen met hetzelfde optische principe. Het verschil zit in de grootte van de zone en in waar het armatuur hangt: op een machine, een mast, een portaal of een gevel. De One, Two en Three vormen samen één productlijn met één datasheet.
| Uitvoering | Rol in de lijn | Vermogen | IP en IK | Montage |
|---|---|---|---|---|
 DarkLicht Mini4.800 lumen | Verblindingsvrije werklamp voor machines en voertuigen, connector in de behuizing. | 30 W | IP69K / IK08 | machine |
 DarkLicht S10.260 tot 12.825 lumen | Werklicht voor grotere werkzones dichtbij, met 316L-beugel. | 60 tot 75 W | IP69K / IK08 | machine |
 DarkLicht WP9.600 tot 16.000 lumen | De enige voor wandmontage: gevels, looproutes en laadkuilen. | 60 tot 100 W | IP69K / IK08 | wand |
| DarkLicht M25.700 tot 51.300 lumen | Verblindingsvrije terrein- en mastverlichting met vermogen; als enige beproefd op 6 G trilling. | 150 tot 300 W | IP69K / IK08 | mast, machine |
 DarkLicht D10.300 tot 34.200 lumen | Vlakstraler met interne driver, installatievriendelijk op masten tot twaalf meter. | 60 tot 200 W | IP67 / IK08 | mast |
 DarkLicht One, Two en Three51.200 tot 307.800 lumen | Eén productlijn in zes vermogens, voor de grootste zones en high-mast. | 320 tot 1.800 W | IP67 / IK07 | hoge mast |
Het IP-verschil binnen de lijn is opzet: de M, S, Mini en WP zijn IP69K, de D, One, Two en Three zijn IP67. Het zijn anders ontworpen producten.
De twee modellen verschillen in bouwlengte en gewicht, niet in hoogte van de reflectoropening. Bij de AC-uitvoering zit de driver niet in het armatuur: die telt apart mee in de mastberekening, afhankelijk van waar de DRB1-box hangt.
| MODEL | M150 | M300 |
|---|---|---|
| Lichtstroom | 25.700 lm | 51.300 lm |
| Vermogen | 150 W | 300 W |
| Afmetingen | 250×230×140 | 370×230×150 |
| Gewicht | 3,6 kg | 5,5 kg |
| Cd | 1,15 | 1,15 |
| Geprojecteerd oppervlak, 0° | 35.000 mm² | 55.500 mm² |
| Idem, grootste kantelhoek | 52.600 mm² | 81.300 mm² |
Afmetingen in mm, lengte × breedte × hoogte. Zie ook lichtmasten en constructies.
De M150 naast de M300 uit de hero: dezelfde behuizingsvorm, kortere bouwlengte.
Elke claim draagt zijn conditie in dezelfde zin. Meer over de testmethodes leest u bij productkwaliteit en garantie.
De DarkLicht-lijn is door een derde partij beproefd en voldoet aan DS-1 bij 1700 tot 2200 K. Daarnaast toetsen wij aan de NSVV-richtlijn Lichthinder, EN 12464-2 en EN 12193.
L90B05 volgens TM-21: na dat aantal uren geeft minstens 95 procent van de armaturen nog 90 procent van de oorspronkelijke lichtstroom. De driver houdt ≥ 100.000 uur aan bij een kasttemperatuur van 75 °C.
Beproefd op 6 G bij resonantie, schok volgens IEC 60068-2-27. Binnen de DarkLicht-lijn is dit als enige vastgelegd; bij de andere uitvoeringen vermelden wij niets omdat er niets is beproefd.
De vier uitvoeringen met de gemeten bundelhoeken en de cut-offstanden. Directe download, zonder formulier.
STEP of DXF voor uw eigen tekenwerk, met de omhullende maat en het geprojecteerde oppervlak per kantelhoek.
Per cut-offstand en kleurtemperatuur, uit onze eigen IES-bibliotheek, voor uw berekening in DIALux of Relux.
Staat uw vraag er niet bij? Bel ons, dan lopen we uw situatie in vijf minuten door. Een engineer reageert binnen 1 werkdag.
Een verblindingsvrije LED floodlight met gepatenteerde parabolische reflectortechnologie. De lichtbron ligt diep in het armatuur, waardoor het licht volledig wordt afgeschermd (full cut-off) en er geen verblinding of lichthinder ontstaat. De serie omvat de M150 met 25.700 lumen bij 150 W en de M300 met 51.300 lumen bij 300 W, beide met 171 lm/W en beide in 24V DC en in AC leverbaar.
Twee vermogens, elk in twee voedingen. DRKM02-50K is de M150 op 24V DC, DRKM03-50K de M150 op netvoeding, DRKM04-50K de M300 op 24V DC en DRKM05-50K de M300 op netvoeding. De DC-uitvoeringen hebben de drivers op print en een Deutsch-plug; de AC-uitvoeringen werken met een remote driver, de BLD240 of de BLD320, die in een DRB1-box past. Alle vier zijn er ook in 4000K, 3000K en amber 2200K.
Een floodlight, maar dan full cut-off. Waar een klassieke floodlight rondom en omhoog uitstraalt, snijdt de DarkLicht M het licht hard af en houdt alles binnen de werkzone. U krijgt de output van een floodlight, zonder de hinder die er normaal bij hoort. Zoekt u maximale worp over grote afstand zonder verblindingseis, kijk dan naar de Marlin of de Shark.
Ja. De M combineert een hoge output met gerichte lichtsturing, waardoor de lichtopbrengst functioneel op het werkvlak blijft in plaats van verloren te gaan in strooilicht. Met 171 lm/W is dit de hoogste efficiëntie in het verblindingsvrije segment.
De cut-off is instelbaar in vijf standen tussen 63 en 75 graden voorwaartse hoek. Een hogere waarde geeft meer reikwijdte, een lagere waarde een bredere spreiding dichtbij. In de afschermstand meten wij een bundelhoek van 132 graden en een veldhoek van 138 graden; die gemeten waarden staan op de datasheet, niet de nominale optiekhoek.
Juist omdat het licht gecontroleerd wordt gestuurd, bepaalt de montagepositie sterk hoe effectief het armatuur op het werkvlak presteert. De juiste plaatsing is daarom belangrijker dan bij een generieke brede bundel. Wij onderbouwen dit desgewenst met een lichtberekening.
Ja, en als enige in de DarkLicht-lijn is dat vastgelegd: 6 G bij resonantie volgens IEC 60068-2-6, met schokbeproeving volgens IEC 60068-2-27. Voor de overige DarkLicht-uitvoeringen is geen trillingsklasse beproefd, en dan vermelden wij ook niets; een aanname is geen specificatie.
De M biedt meer output en is bedoeld voor toepassingen waar meer bereik of een grotere werkzone nodig is. De Mini (4.800 lm) en de S (10.260 tot 12.825 lm) zijn gericht op compactere toepassingen en taakgericht werklicht dichtbij, binnen hetzelfde niet-verblindende lichtprincipe.
De D is een terreinarmatuur op netvoeding met de driver in de behuizing, bedoeld voor masten tot ongeveer twaalf meter, en is IP67. De M is ook op 24 volt leverbaar, is IP69K en heeft een beproefde trillingsklasse; dat maakt hem geschikt voor machines, kranen en reinigingsintensieve zones. Het optische principe is bij beide gelijk.
Bij zeer grote zones en high-mast toepassingen. Die drie vormen samen één productlijn in zes vermogens, van 320 tot 1.800 W met 51.200 tot 307.800 lumen, en zijn bedoeld om vanaf hoge masten hele terreinen te verlichten. De M is het krachtige middensegment daaronder.
CE, IEC 60598, EN 55015, EN 61547 en de bijbehorende EMC-eisen. IEC 60598 stelt eisen aan constructie, elektrische veiligheid en thermisch gedrag; EN 55015 en EN 61547 gaan over emissie en immuniteit. Configuraties voor Noord-Amerika zijn op aanvraag verkrijgbaar. Voor specifieke projectvereisten beoordelen wij de certificeringsstatus per toepassing.
Nee. Er is geen typegoedkeuring van DNV, Lloyd’s, Bureau Veritas of een ander classificatiebureau. Vraagt uw opdrachtgever of bestek daarom, dan zeggen wij dat liever vooraf. Wij leveren wel de onderbouwing die er is: certificering, testrapporten en de materiaalopgave.
Op de AC-uitvoeringen 6 kV lijn-lijn en 10 kV lijn-aarde volgens IEC 61000-4-5, geleverd door de remote driver. De DC-uitvoeringen hebben de drivers op print en werken op een boordnet of accubank; daar hangt de bescherming af van de installatie aan boord. Leg ons de voeding voor, dan geven wij aan wat er nodig is.
Op de AC-uitvoering: M150 drie stuks op een B16, zes op een C16, negen op een C25 en tien op een D16; M300 twee, vier, zeven en acht. Die aantallen komen uit de MCB-tabel van de driverfabrikant bij 220 V en gelden per driver. Op de DC-uitvoering geldt deze tabel niet: daar bepaalt de kabeldoorsnede het resultaat, want een M300 trekt 12,5 ampère bij 24 volt.
Ja. Het armatuur is full cut-off en straalt boven de ingestelde hoek geen licht meer uit, wat de kern is van de meeste hindervoorwaarden. De DarkLicht-lijn is bovendien door een derde partij beproefd en voldoet aan DarkSky DS-1 bij 1700 tot 2200 K. Voor vergunningen leveren wij de lichtberekening met rapportage conform de NSVV-gedragscode, met de waarden op de gevoelige punten en niet alleen in de werkzone.
De M is tijdens bedrijf schakelbaar tussen 4000K, 2200K en 1700K. Amber dringt door mist, regen en stof heen waar koud wit dat niet doet; bij havens, kranen en winterdienst is dat het verschil tussen wel en niet kunnen doorwerken. Bij 1700 tot 2200 K voldoet het armatuur bovendien aan DarkSky DS-1.
Nee. De DarkLicht M is niet bestemd voor explosiegevaarlijke zones. Voor toepassingen waarbij ATEX- of IECEx-certificering vereist is, adviseren wij dit vooraf te bespreken zodat een passende oplossing bepaald kan worden.
TM-21 L90B05 boven 103.500 uur: na dat aantal uren geeft minstens 95 procent van de armaturen nog 90 procent van de oorspronkelijke lichtstroom. De driver van de AC-uitvoering houdt minstens 100.000 uur aan bij een kasttemperatuur van 75 °C en 130.000 uur bij 50 °C, met een MTBF boven 280.000 uur volgens MIL-HDBK-217F. MTBF en levensduur zijn twee verschillende maten en niet inwisselbaar.
Het gewicht, de luchtweerstandscoëfficiënt en het geprojecteerde oppervlak per kantelhoek, plus het aantal armaturen per mast. Die staan in de maatvoeringssectie op deze pagina: 3,6 en 5,5 kilo, Cd 1,15 en een geprojecteerd oppervlak van 35.000 respectievelijk 55.500 mm² bij nul graden. Stuur ons de opstelling door, dan rekenen wij mee met uw constructeur.
Wij helpen bij het bepalen van de juiste uitvoering, M150 of M300, DC of AC, en de cut-offstand per montagepositie. Geef de zone, de montagehoogte en de posities door, dan rekenen wij de opstelling door conform de NSVV-gedragscode: de verlichtingssterkte in de zone én de waarden op de gevoelige punten eromheen. Dat kost u niets.
U krijgt antwoord van degene die ook uw lichtberekening maakt.
Wij gebruiken uw gegevens uitsluitend om uw verzoek te beoordelen en hierop adequaat te reageren.
