34.200 lumen zonder losse driverbox: de enige vlakstraler in de reeks met een interne driver. Eén armatuur, één kabel, geen box aan de mast.
Op een mast tot ongeveer twaalf meter is een externe driverbox vaak meer werk dan hij oplevert: extra montagepunt, extra kabel, extra faalkans. De DarkLicht D heeft de elektronica in de behuizing en is daarmee de installatievriendelijkste vlakstraler in het programma. De patentgebonden reflector stuurt boven de gekozen cut-off geen licht meer uit, zodat u een LED-schijnwerper krijgt die het terrein verlicht en niet de omgeving.
Reactie binnen 1 werkdag door een engineer. Gratis lichtberekening, conform de NSVV-gedragscode.

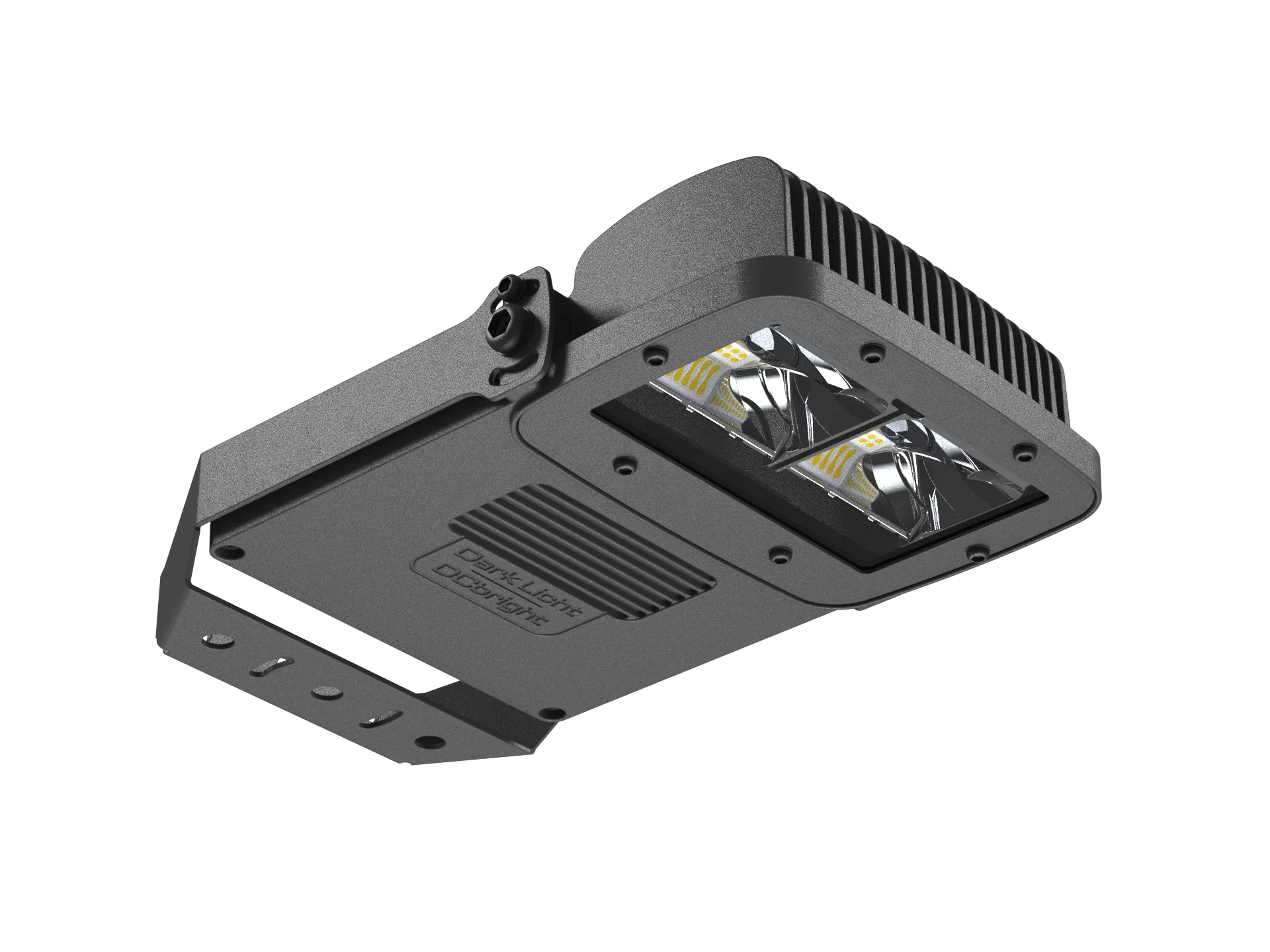

De D200, Titanium Black, met beugel in 316L.
bij 200 W, 171 lm/W
boven de gekozen cut-off
vijf standen, bij bestelling gekozen
driver intern, één montagepunt
IK08, C5 volgens ISO 9223
tot 10 jaar met onderhoudscontract
De D onderscheidt zich binnen de DarkLicht-lijn op één punt: de driver zit in het armatuur. Dat maakt de installatie eenvoudiger en verplaatst het onderhoud naar boven in plaats van naar de voet van de mast.
Precies bij de interne driver zit ook de grens van zijn toepassing.
De D-reeks loopt van 60 tot 200 watt, met de lichtstroom evenredig mee. Alle drie hebben de driver in de behuizing en dezelfde vijf cut-offstanden; de D60 en D120 delen behuizing en driver, de D200 is honderd millimeter langer en heeft een zwaardere driver.
De kleinste uitvoering, voor een gevel of een lage mast. Ca. 0,27 A bij 220 V: vijf op een B16, acht op een C16.
DRKD01-50K · intern BLD120 · 6,9 kg
De middenuitvoering, voor masten tot ongeveer tien meter. Zelfde behuizing van 440 mm en dezelfde driver als de D60.
DRKD02-50K · intern BLD120 · 7,1 kg
De hoogste output met interne driver, voor masten tot ongeveer twaalf meter. Honderd millimeter langer, en met een zwaardere driver. Daarboven wint de One het op output.
DRKD03-50K · intern BLD200 · 8,5 kg
Bij de grotere DarkLicht-uitvoeringen zit de driver bewust in een aparte DRB-box: dat houdt het armatuur licht en de elektronica bereikbaar. Op een mast van acht of tien meter met twee armaturen weegt dat voordeel niet op tegen het extra montagepunt, de extra doorvoer en de tweede kabel. Daarvoor bestaat de D.
Dezelfde reflector, dezelfde nul procent boven de cut-off, maar te installeren als een gewone schijnwerper.
Zie de toepassing bij terreinverlichting, lichthinder en full cut-off en de fotogalerij.
interne driver, geen DRB-box
63 tot 75 graden
Kies een uitvoering en de volledige specificatielijst eronder verandert mee. De cut-off wordt bij bestelling gekozen en staat daarom niet in de bestelcode.
Artikelnummer
DarkLicht D60
De kleinste uitvoering, voor een gevel of een lage mast. Zelfde behuizing als de D120.
| Lichtstroom | 10.300 lm |
| Opgenomen vermogen | 60 W |
| Efficiëntie | 171 lm/W |
| Optiek | parabolische reflector, full cut-off |
| Cut-off standen | 63°, 66°, 69°, 72°, 75° cut-off |
| Gemeten bundelhoek | 132° bundel, 138° veld, afschermstand |
| Lichtkleuren | standaard 4000K; optioneel 1700K t/m 5700K |
| Kleurschakelbaar | 4000K, 2200K en 1700K, tijdens bedrijf schakelbaar |
| CRI (Ra) | > 70, optioneel 80 of 90 |
| Kleurconsistentie | < 3-step MacAdam |
| Behuizing | gegoten aluminium, < 0,08 % koper |
| Oppervlaktebehandeling | conversielaag + 2-laags titanium e-coating |
| Beugel | hoog treksterk 316L, −20° tot +20° |
| Front | slagvast glas (IK08) |
| Kleur | Titanium Black of Titanium Grey |
| Afmetingen | 440 × 270 × 110 mm |
| Gewicht | 6,9 kg |
| Levertijd | Standaard binnen een week, maatwerk in overleg |
| Kabeltype | optioneel met H07BQ-F |
| Aansluiting | vrije aders in IP67-junctionbox |
| Spanningsbereik | 90 tot 305 VAC |
| Stroomopname | ca. 0,27 A bij 220 V; 0,5 A bij 120 V |
| Driver | intern BLD120 |
| Driver (type) | BLD120 (120 W) |
| Levensduur driver | ≥ 100.000 uur bij Tc 75 °C; ≥ 130.000 uur bij Tc 50 °C |
| MTBF driver | ≥ 320.000 uur bij Tc 75 °C (MIL-HDBK-217F) |
| Inschakelstroom | 66,8 A piek, T50 350 µs bij 220 V |
| Armaturen per automaat | B16: 5 · C16: 8 · C25: 13 · D16: 17 |
| Overspanning | 6 kV lijn-lijn, 10 kV lijn-aarde (IEC 61000-4-5) |
| Arbeidsfactor / THD | > 0,9 bij 60-100 % belasting; THD < 15 % |
| Dimmen | 0–10 V, PWM en DALI-2 of via NFC |
| IP en IK | IP66 en IP67 / IK08 |
| Corrosieklasse | C5 Industrial en Maritime (ISO 9223) |
| Bedrijfstemperatuur | −45 tot +50 °C |
| Levensduur leds | TM-21 L90B05 > 103.500 uur |
| Luchtweerstand (Cd) | 1,15 |
| Geprojecteerd oppervlak | 18.750 mm² bij 0°, tot 44.500 mm² |
| Certificering | CE, IEC 60598, EN 55015, EN 61547, EMC |
| Garantie | 5 jaar, met onderhoudscontract tot 10 jaar |
| HS-code | 9405500090 |
Artikelnummer
DarkLicht D120
De middenuitvoering, voor masten tot ongeveer tien meter. Dezelfde BLD120-driver als de D60, dus dezelfde groepsbelasting.
| Lichtstroom | 20.500 lm |
| Opgenomen vermogen | 120 W |
| Efficiëntie | 171 lm/W |
| Optiek | parabolische reflector, full cut-off |
| Cut-off standen | 63°, 66°, 69°, 72°, 75° cut-off |
| Gemeten bundelhoek | 132° bundel, 138° veld, afschermstand |
| Lichtkleuren | standaard 4000K; optioneel 1700K t/m 5700K |
| Kleurschakelbaar | 4000K, 2200K en 1700K, tijdens bedrijf schakelbaar |
| CRI (Ra) | > 70, optioneel 80 of 90 |
| Kleurconsistentie | < 3-step MacAdam |
| Behuizing | gegoten aluminium, < 0,08 % koper |
| Oppervlaktebehandeling | conversielaag + 2-laags titanium e-coating |
| Beugel | hoog treksterk 316L, −20° tot +20° |
| Front | slagvast glas (IK08) |
| Kleur | Titanium Black of Titanium Grey |
| Afmetingen | 440 × 270 × 110 mm |
| Gewicht | 7,1 kg |
| Kabeltype | optioneel met H07BQ-F |
| Aansluiting | vrije aders in IP67-junctionbox |
| Spanningsbereik | 90 tot 305 VAC |
| Stroomopname | ca. 0,55 A bij 220 V; 1,0 A bij 120 V |
| Driver | intern BLD120 |
| Driver (type) | BLD120 (120 W) |
| Levensduur driver | ≥ 100.000 uur bij Tc 75 °C; ≥ 130.000 uur bij Tc 50 °C |
| MTBF driver | ≥ 320.000 uur bij Tc 75 °C (MIL-HDBK-217F) |
| Inschakelstroom | 66,8 A piek, T50 350 µs bij 220 V |
| Armaturen per automaat | B16: 5 · C16: 8 · C25: 13 · D16: 17 |
| Overspanning | 6 kV lijn-lijn, 10 kV lijn-aarde (IEC 61000-4-5) |
| Arbeidsfactor / THD | > 0,9 bij 60-100 % belasting; THD < 15 % |
| Dimmen | 0–10 V, PWM en DALI-2 of via NFC |
| IP en IK | IP66 en IP67 / IK08 |
| Corrosieklasse | C5 Industrial en Maritime (ISO 9223) |
| Bedrijfstemperatuur | −45 tot +50 °C |
| Levensduur leds | TM-21 L90B05 > 103.500 uur |
| Luchtweerstand (Cd) | 1,15 |
| Geprojecteerd oppervlak | 18.750 mm² bij 0°, tot 44.500 mm² |
| Certificering | CE, IEC 60598, EN 55015, EN 61547, EMC |
| Garantie | 5 jaar, met onderhoudscontract tot 10 jaar |
| HS-code | 9405500090 |
Artikelnummer
DarkLicht D200
De hoogste output met interne driver, voor masten tot ongeveer twaalf meter. Honderd millimeter langer dan de D60 en D120.
| Lichtstroom | 34.200 lm |
| Opgenomen vermogen | 200 W |
| Efficiëntie | 171 lm/W |
| Optiek | parabolische reflector, full cut-off |
| Cut-off standen | 63°, 66°, 69°, 72°, 75° cut-off |
| Gemeten bundelhoek | 132° bundel, 138° veld, afschermstand |
| Lichtkleuren | standaard 4000K; optioneel 1700K t/m 5700K |
| Kleurschakelbaar | 4000K, 2200K en 1700K, tijdens bedrijf schakelbaar |
| CRI (Ra) | > 70, optioneel 80 of 90 |
| Kleurconsistentie | < 3-step MacAdam |
| Behuizing | gegoten aluminium, < 0,08 % koper |
| Oppervlaktebehandeling | conversielaag + 2-laags titanium e-coating |
| Beugel | hoog treksterk 316L, −20° tot +20° |
| Front | slagvast glas (IK08) |
| Kleur | Titanium Black of Titanium Grey |
| Afmetingen | 540 × 270 × 110 mm |
| Gewicht | 8,5 kg |
| Kabeltype | optioneel met H07BQ-F |
| Aansluiting | vrije aders in IP67-junctionbox |
| Spanningsbereik | 90 tot 305 VAC |
| Stroomopname | ca. 0,9 A bij 220 V; 1,7 A bij 120 V |
| Driver | intern BLD200 |
| Driver (type) | BLD200 (200 W) |
| Levensduur driver | ≥ 100.000 uur bij Tc 75 °C; ≥ 130.000 uur bij Tc 50 °C |
| MTBF driver | ≥ 280.000 uur bij Tc 75 °C (MIL-HDBK-217F) |
| Inschakelstroom | 63,2 A piek, T50 300 µs bij 220 V |
| Armaturen per automaat | B16: 6 · C16: 11 · C25: 17 · D16: 12 |
| Overspanning | 6 kV lijn-lijn, 10 kV lijn-aarde (IEC 61000-4-5) |
| Arbeidsfactor / THD | > 0,9 bij 60-100 % belasting; THD < 15 % |
| Dimmen | 0–10 V, PWM en DALI-2 of via NFC |
| IP en IK | IP66 en IP67 / IK08 |
| Corrosieklasse | C5 Industrial en Maritime (ISO 9223) |
| Bedrijfstemperatuur | −45 tot +50 °C |
| Levensduur leds | TM-21 L90B05 > 103.500 uur |
| Luchtweerstand (Cd) | 1,15 |
| Geprojecteerd oppervlak | 18.750 mm² bij 0°, tot 49.500 mm² |
| Certificering | CE, IEC 60598, EN 55015, EN 61547, EMC |
| Garantie | 5 jaar, met onderhoudscontract tot 10 jaar |
| HS-code | 9405500090 |
De cut-off wordt bij bestelling gekozen en bepaalt de lichtverdeling. De 316L-beugel is daarnaast ongelimiteerd instelbaar van −20 tot +20 graden, zodat de bundel op de vorm van het terrein kan worden gezet. Het gaatpatroon van de beugel staat nog niet op de datasheet; die vectortekening is bij JEL opgevraagd.
Directe download, zonder formulier. Ook opgenomen in het verzameldocument DarkLicht.
Doordat de driver in het armatuur zit, sluit u de D aan als een gewone schijnwerper: één voedingskabel naar de mastarm, geen aparte box en geen tussenbekabeling.
in een IP67-junctionbox, kabel optioneel
intern, BLD120 of BLD200
THD < 15 % bij 60-100 % belasting
of 0–10 V, PWM of via NFC
| UITVOERING | B16 | C16 | C25 | D16 |
|---|---|---|---|---|
| D60 en D120, BLD120 | 5 | 8 | 13 | 17 |
| D200, BLD200 | 6 | 11 | 17 | 12 |
Deze aantallen komen uit de MCB-tabel van de driverfabrikant bij 220 V en gelden per driver. De inschakelstroom is 66,8 A piek met een T50 van 350 µs bij de D60 en D120, en 63,2 A piek met een T50 van 300 µs bij de D200. Bij een lange gevel- of masttracé is de kabellengte meestal eerder de beperking dan de automaat; die berekening maken wij op verzoek, inclusief de spanningsval over het traject.
Voor een mastberekening zijn het gewicht en het geprojecteerde oppervlak per kantelhoek nodig, plus het aantal armaturen per mast. Die staan in de maatvoeringssectie hieronder en komen uit het windratingrapport van 2023. Zie ook lichtmasten en constructies.
Een lensarmatuur moet gekanteld worden om bereik te maken en stuurt daarmee onvermijdelijk licht boven de horizon. De DarkLicht hangt vlak en maakt het bereik met de reflector. Boven de gekozen cut-off is de lichtuitstraling nul, zowel naar voren als naar achteren.
Dat levert twee dingen tegelijk op: geen hemelgloed en geen verblinding voor omwonenden, verkeer of fauna, én een netto efficiëntie van 171 lm/W omdat het licht dat elders in de lucht verdwijnt hier op de vloer terechtkomt. Voor DarkSky-eisen en vergunningstrajecten is dat het verschil tussen wel en niet halen.
| CUT-OFF | WAARVOOR |
|---|---|
| 75° | Grootste bereik, voor het verst gelegen deel van de zone. |
| 72° | Lange afstand, de gangbare stand op een terrein. |
| 69° | Middellange afstand, hoogste uniformiteit over het vlak. |
| 66° | Korte afstand, dichter bij de mast. |
| 63° | Strakste begrenzing, voor de gevoeligste omgeving. |
De reflector schermt alles boven de gekozen hoek af; hier weergegeven bij 75 graden voorwaartse hoek. De keuze ligt vast bij bestelling; de 316L-beugel is daarna nog ongelimiteerd instelbaar van −20 tot +20 graden om de bundel op de vorm van het terrein te zetten. Wij onderbouwen de stand met een lichtberekening conform de NSVV-gedragscode.
Terreinen op masten tot twaalf meter, vaak dicht op de erfgrens.
Masten van acht tot twaalf meter, vaak dicht op de erfgrens. Afgeschermd licht houdt het terrein helder en de buren buiten de bundel.
Laad- en losplaatsen, containervelden en opslagterreinen waar bestuurders elkaar tegemoet rijden en verblinding een veiligheidsrisico is.
Een armatuur zonder losse driverbox is sneller op te hangen en weer weg te halen. Bij nachtwerk in bewoond gebied is de afscherming meestal een vergunningsvoorwaarde.
Bij een accubank of zonnepaneel telt elke watt. Netto 171 lm/W en een bundel die niets verspilt bepalen hier direct de omvang van de installatie.
Zeven uitvoeringen met hetzelfde optische principe, oplopend in vermogen; met de WP wallpack voor gevels erbij telt de lijn er acht. De D is de enige met een interne driver; vanaf de One is een externe DRB-box de standaard.
| Uitvoering | Rol in de lijn | Vermogen | IP en IK | Driver |
|---|---|---|---|---|
 DarkLicht Mini4.800 lumen | Verblindingsvrije werklamp voor machines en voertuigen. | 30 W | IP69K / IK08 | op print |
 DarkLicht S10.260 tot 12.825 lumen | Werklicht voor grotere werkzones dichtbij, met 316L-beugel. | 60 tot 75 W | IP69K / IK08 | op print |
 DarkLicht WP9.600 tot 16.000 lumen | De enige voor wandmontage, met instelbaar vermogen per positie. | 10 tot 100 W | IP69K / IK08 | intern |
| DarkLicht D10.300 tot 34.200 lumen | Vlakstraler met interne driver, installatievriendelijk op masten tot twaalf meter. | 60 tot 200 W | IP66 en IP67 / IK08 | intern |
 DarkLicht M25.700 tot 51.300 lumen | Terrein- en mastverlichting in DC en AC, als enige beproefd op 6 G trilling. | 150 tot 300 W | IP69K / IK08 | op print of remote |
 DarkLicht One, Two en Three51.200 tot 307.800 lumen | Één productlijn in zes vermogens, voor de grootste zones en high-mast. | 320 tot 1.800 W | IP66 en IP67 / IK07 | intern of extern |
De D wordt met een 316L-beugel op een mastarm of een portaal gemonteerd, ongelimiteerd instelbaar van −20 tot +20 graden. Reken bij het bepalen van de positie de cut-off mee: die bepaalt hoe de bundel op het terrein valt, en dat is bij een afgeschermd armatuur niet achteraf bij te sturen met een kantelhoek.
| Afmetingen D60 en D120 | 440 × 270 × 110 mm |
| Afmetingen D200 | 540 × 270 × 110 mm |
| Gewicht | 6,9 · 7,1 · 8,5 kg |
| Luchtweerstand (Cd) | 1,15 |
| Geprojecteerd oppervlak, 0° | 18.750 mm² |
| Idem, grootste kantelhoek | 44.500 mm² (D60 en D120), 49.500 mm² (D200) |
| Driver | intern, BLD120 of BLD200 |
| Beugel | hoog treksterk 316L, −20° tot +20° |
Maten in mm, lengte × breedte × hoogte. De windgegevens komen uit het DCbright windratingrapport van augustus 2023, waarin de D-serie wel is beproefd. Anders dan bij de zwaardere uitvoeringen zit de driver hier in het armatuur: er gaat dus geen aparte box mee de mast op.
Render in plaats van maattekening; de maattekening met gaatpatroon volgt zodra JEL die aanlevert.
Elke claim draagt zijn conditie in dezelfde zin. Meer over de testmethodes leest u bij productkwaliteit en garantie.
Boven de gekozen cut-off is de lichtuitstraling nul, naar voren en naar achteren. Wij leveren de lichtberekening met de waarden op de gevoelige punten in de omgeving, niet alleen in de werkzone.
L90B05 volgens TM-21: na dat aantal uren geeft minstens 95 procent van de armaturen nog 90 procent van de oorspronkelijke lichtstroom. De interne driver houdt ≥ 100.000 uur aan bij een kasttemperatuur van 75 °C.
C5 Industrial en Maritime: gegoten aluminium met minder dan 0,08 % koper, conversielaag met tweelaagse titanium e-coating en een beugel in 316L. IP66 en IP67, IK08; niet getest op reiniging met hoge druk en stoom.
De specificatie per vermogensuitvoering, met cut-offstanden en bestelcode. Directe download, zonder formulier.
STEP of DXF voor uw eigen tekenwerk, inclusief het boorpatroon van de beugel en het windvangend oppervlak.
Per cut-offstand en kleurtemperatuur, voor uw eigen berekening in DIALux of Relux.
Staat uw vraag er niet bij? Bel ons, dan lopen we uw situatie in vijf minuten door. Een engineer reageert binnen 1 werkdag.
CE, IEC 60598, EN 55015, EN 61547 en de bijbehorende EMC-eisen. IEC 60598 stelt eisen aan constructie, elektrische veiligheid en thermisch gedrag; EN 55015 en EN 61547 gaan over emissie en immuniteit. De corrosiebestendigheid komt overeen met klasse C5 Industrial en Maritime volgens ISO 9223. Configuraties voor Noord-Amerika zijn op aanvraag verkrijgbaar.
Nee. Er is geen typegoedkeuring van DNV, Lloyd’s, Bureau Veritas of een ander classificatiebureau. Vraagt uw opdrachtgever of klassebureau daarom, dan zeggen wij dat liever vooraf. Wij leveren wel de onderbouwing die er is: certificering, testrapporten en de materiaalopgave.
6 kV lijn-lijn en 10 kV lijn-aarde volgens IEC 61000-4-5, geleverd door de interne driver: een BLD120 bij de D60 en D120, een BLD200 bij de D200. Die driver houdt minstens 100.000 uur aan bij een kasttemperatuur van 75 °C en 130.000 uur bij 50 °C, met een MTBF van respectievelijk 320.000 en 280.000 uur volgens MIL-HDBK-217F. MTBF is een statistische uitvalvoorspelling en geen levensduur; die twee zijn niet inwisselbaar.
De D60 en D120 delen dezelfde BLD120-driver: vijf op een B16, acht op een C16, dertien op een C25 en zeventien op een D16. De D200 heeft een BLD200: zes, elf, zeventien en twaalf. Die aantallen komen uit de MCB-tabel van de driverfabrikant bij 220 V en gelden per driver. Bij een lang tracé is de kabellengte meestal eerder de beperking; geef het aantal en de lengte door, dan rekenen wij de belasting en de spanningsval na.
De typeaanduiding plus de kleurtemperatuur: DRKD01-50K voor de D60, DRKD02-50K voor de D120 en DRKD03-50K voor de D200, elk ook in 40K, 30K en 22K. De cut-off staat daar bewust niet in: die volgt uit de lichtberekening en wordt bij bestelling apart gespecificeerd, net als de lenshoek bij de floodlights. De HS-code van de armaturen is 9405500090.
Vermogen en formaat. De D loopt tot 200 watt met 34.200 lumen; de One begint bij 320 watt met 51.200 lumen en gaat tot 600 watt. Tot en met de 400 watt zit de driver bij de One ook in het armatuur, vanaf 600 watt extern. De One, Two en Three vormen samen één productlijn met één datasheet, staan op IK07 en wegen vanaf veertien kilo; op een mast tot ongeveer twaalf meter is de D eenvoudiger en lichter.
De M is er ook op 24 volt en sluit rechtstreeks op een boordnet aan; hij is IP69K en als enige in de lijn beproefd op 6 G trilling, wat hem geschikt maakt voor machines, kranen en reinigingsintensieve zones. De D is een terreinarmatuur op netvoeding met de driver in de behuizing, IP66 en IP67, en heeft meer output per armatuur. Het optische principe en de cut-off zijn gelijk.
Omdat een externe box op kleinere opstellingen meer kost dan hij oplevert: een extra montagepunt, een extra doorvoer en een tweede kabel per armatuur. Bij twee armaturen op een mast van acht meter is dat onnodig. Binnen de lijn is dat overigens niet uniek: ook de WP en de One tot en met 400 watt hebben een interne driver. Pas vanaf 600 watt gaat de driver eruit, omdat het armatuur dan zo zwaar wordt dat bereikbaarheid van de elektronica zwaarder telt.
Als vuistregel: hoe verder het te verlichten vlak, hoe hoger de cut-off. 75 graden voor het grootste bereik, 63 graden voor de strakste begrenzing vlak bij de mast. De keuze ligt vast bij bestelling, dus die bepalen wij vooraf op basis van de lichtberekening; de 316L-beugel is daarna nog ongelimiteerd instelbaar van −20 tot +20 graden. In de afschermstand meten wij een bundelhoek van 132 graden en een veldhoek van 138 graden.
Nee, in de praktijk meer bij hetzelfde vermogen. Het licht dat een gekantelde lensarmatuur naast en boven de zone verliest, staat hier binnen de zone: netto 171 lm/W. Wat u opgeeft is bereik in de verte; voor het uitlichten van een gevel of een giek is een gerichte floodlight geschikter.
Ja, en dat is de meest voorkomende aanleiding. Boven de cut-off is de lichtuitstraling nul, naar voren en naar achteren. Wij leveren een lichtberekening conform de NSVV-gedragscode met de waarden op de gevoelige punten in de omgeving, niet alleen in de werkzone; dat is het document waarmee u aantoont dat u binnen de gestelde grenzen blijft.
Ja. Voor terreinen met hindergevoelige buren is een nachtstand vaak de eenvoudigste manier om aan een vergunningsvoorwaarde te voldoen: volle output tijdens de operatie, teruggeschakeld daarbuiten. Wij stemmen de aansturing per project af, ook op een bestaand besturingssysteem.
Het armatuur is IP66 en IP67: stofdicht, bestand tegen krachtige waterstralen en tegen tijdelijke onderdompeling, maar niet getest op reiniging met hoge druk en stoom. Dat verschil is opzet binnen de lijn: waar dagelijks met een lans wordt gereinigd, kiest u de M, de S of de WP, die wel IP69K zijn, of een IP69K-armatuur uit de DCbright-lijn.
Nee, en dat zeggen wij liever vooraf. De DarkLicht-lijn staat op IK08, de heavy-duty DCbright-lijn haalt IK10 met een polycarbonaatfront. Waar een grijper, een steen of een reinigingslans het armatuur kan raken, is de Barracuda of de Orca de betere keuze. Op masten en gevels is IK08 in de praktijk geen beperking.
Niet in de DarkLicht-lijn. De HT-uitvoeringen tot +120 °C en de volledig 316L roestvrijstalen armaturen zitten in het DCbright-programma. Komt hinderbeperking samen met hitte of permanente zoutbelasting, dan bekijken wij per positie welke van de twee eisen de uitvoering bepaalt.
Vijf jaar op het complete armatuur. Met een lopend onderhoudscontract bij JEL of een door JEL aangewezen partij is verlenging naar tien jaar mogelijk; onvoorwaardelijk tien jaar doen wij niet, omdat de afdichting onderhoud vraagt. Binnen de DarkLicht-lijn geldt die verlenging alleen voor de D, de WP en de One, Two en Three.
Het gewicht, de luchtweerstandscoëfficiënt en het geprojecteerde oppervlak per kantelhoek, plus het aantal armaturen per mast. Die staan in de maatvoeringssectie: 6,9 tot 8,5 kilo, Cd 1,15 en een geprojecteerd oppervlak van 18.750 mm² bij nul graden, oplopend tot 44.500 mm² bij de D60 en D120 en 49.500 mm² bij de D200. De D-serie is beproefd in het windratingrapport van augustus 2023, en omdat de driver in het armatuur zit gaat er geen aparte box mee de mast op.
Bij een afgeschermd armatuur bepaalt de cut-off het resultaat, en die kiest u vooraf. Geef de terreinafmeting, de montagehoogte en de posities door, dan rekenen wij de opstelling door conform de NSVV-gedragscode: de verlichtingssterkte in de zone én de waarden op de gevoelige punten eromheen. Dat kost u niets.
U krijgt antwoord van degene die ook uw lichtberekening maakt.
Wij gebruiken uw gegevens uitsluitend om uw verzoek te beoordelen en hierop adequaat te reageren.
