In een walserij, een gieterij of een papierfabriek is niet het lichtniveau het probleem maar de omgeving eromheen: straling van het product, stof dat overal in kruipt, trilling die bevestiging losloopt en een hoogwerker die er tijdens productie niet in kan. Wij bouwen armaturen die tot 120 °C omgevingstemperatuur blijven werken en ontwerpen de installatie zo dat er tussen twee stops niets aan gedaan hoeft te worden.
+120 °C
continu, waar de dichtstbijzijnde LED-concurrent bij 105 °C stopt
Externe driver
de elektronica buiten de hete zone, tot tientallen meters van het armatuur
Tussen 2 stops
niets aan de installatie hoeven doen: levensduur en uitwisselbaarheid boven aanschafprijs
Mijnbouw: een Liebherr 9600 die zijn eigen werkfront verlicht, stof, trilling en 24-uursbedrijf
In hete zones valt verlichting om drie redenen uit: de verkeerde temperatuur is gemeten, de driver hangt in de hete zone, of onderhoud kan alleen tijdens een stop. Daar richten wij het ontwerp op in.
| wat wij tegenkomen | wat het u kost | waar het over gaat |
|---|---|---|
| De luchttemperatuur is gemeten, de straling van het product niet | Een armatuur dat op papier binnen bereik valt en in de praktijk binnen een jaar uitvalt | meetpunt en meetmethode |
| De driverkast staat in dezelfde hete zone als het armatuur | Elektronica die het als eerste begeeft, terwijl de LED het nog jaren zou doen | driverlocatie en kabellengte |
| Er wordt gespoten, gestoft of gestookt tot in elke hoek | Armaturen die binnen een seizoen de helft van hun licht kwijt zijn | IP-eis en reinigbaarheid |
| De hoogwerker kan er alleen in tijdens een productiestop | Uitval blijft staan tot de volgende stop, soms een half jaar | levensduur en uitwisselbaarheid |
| Trilling van persen, walsen en transportbanden staat continu op de constructie | Bevestiging die losloopt en kabels die bij de doorvoer breken | borging en trekontlasting |
| Ontwerpfactor | Wat er hier speelt | Wat het in het ontwerp bepaalt |
|---|---|---|
| Omgevingstemperatuur tegenover straling | De luchttemperatuur is iets anders dan de straling van een oven, een gietstraal of een warm walsproduct. Er wordt vaak het verkeerde gemeten | Meetpunt en meetmethode vooraf vastleggen. Wij rekenen op continu +120 °C omgevingstemperatuur |

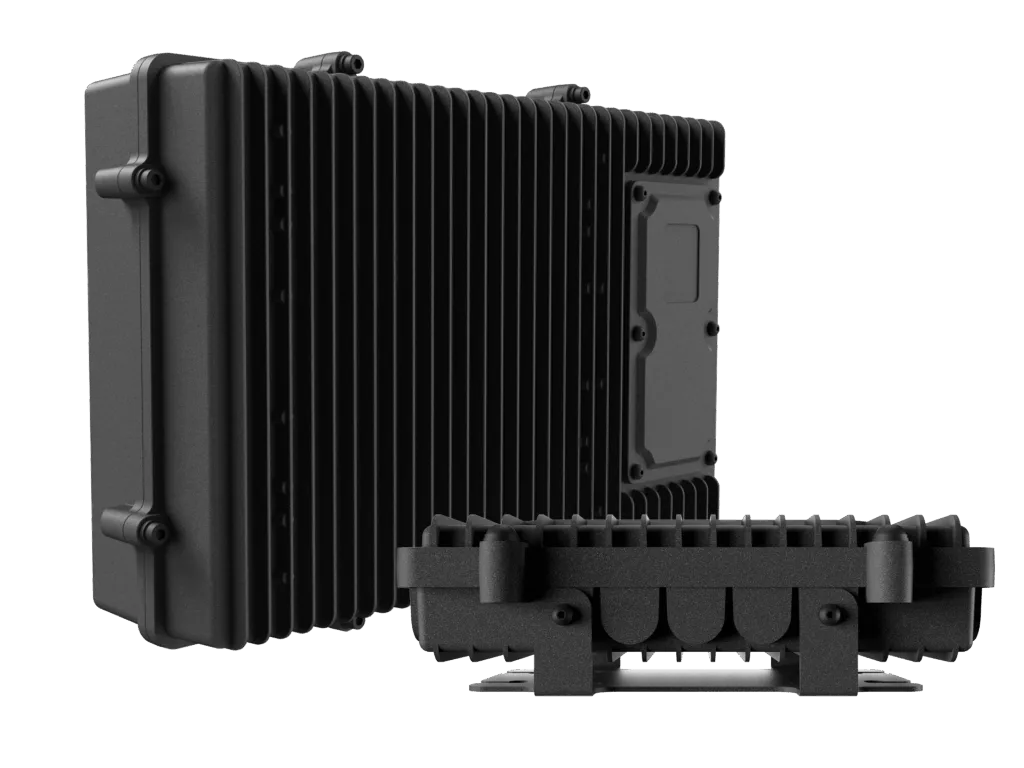

| Plaats van de driver | Elektronica hoort niet in de hete zone, en de kast staat vaak tientallen meters verderop | Externe driver, maximale kabellengte tussen driver en armatuur, plaats en koeling van de kast, aarding van de kast |
| Reiniging en stof | Er wordt gespoten of gestoft: meel, cement, slijpstof, vezel | IP-eis inclusief IP69K waar met hoge druk wordt gereinigd, gladde behuizing zonder stofnesten |
| Chemische belasting | Zuren, logen, ammoniak in koelinstallaties, agressieve dampen | Materiaalkeuze en coating, roestvast staal waar de dampen dat vragen |
| Trilling | Walsstraten, persen, transportbanden en hamerwerk brengen continue trilling op de constructie | Trillingsbestendigheid, borging van de bevestiging en kabelontlasting |
| Onderhoudstoegang | De hoogwerker kan er niet in tijdens bedrijf, en stilstand kost productie | Levensduur en uitwisselbaarheid wegen zwaarder dan aanschafprijs, aantal armaturen per lichtpunt |
| Kleurherkenning | Visuele controle op product, proces en veiligheidsmarkering | Kleurweergave-index en lichtkleur per zone, apart bepaald voor inspectieplekken |
Welke temperatuurgrens bij welk armatuur hoort, welke driver op welke afstand mag staan en wat de meetpunten per zone zijn, staat op de pagina die daarover gaat. Die is uitgebreider dan wat hier past.
Speelt er naast hitte ook chemische belasting, dan gelden de eisen van verlichting bij extreme corrosie. Wat IP66, IP67 en IP69K betekenen bij reiniging en stof, leest u bij IP- en IK-waarden.

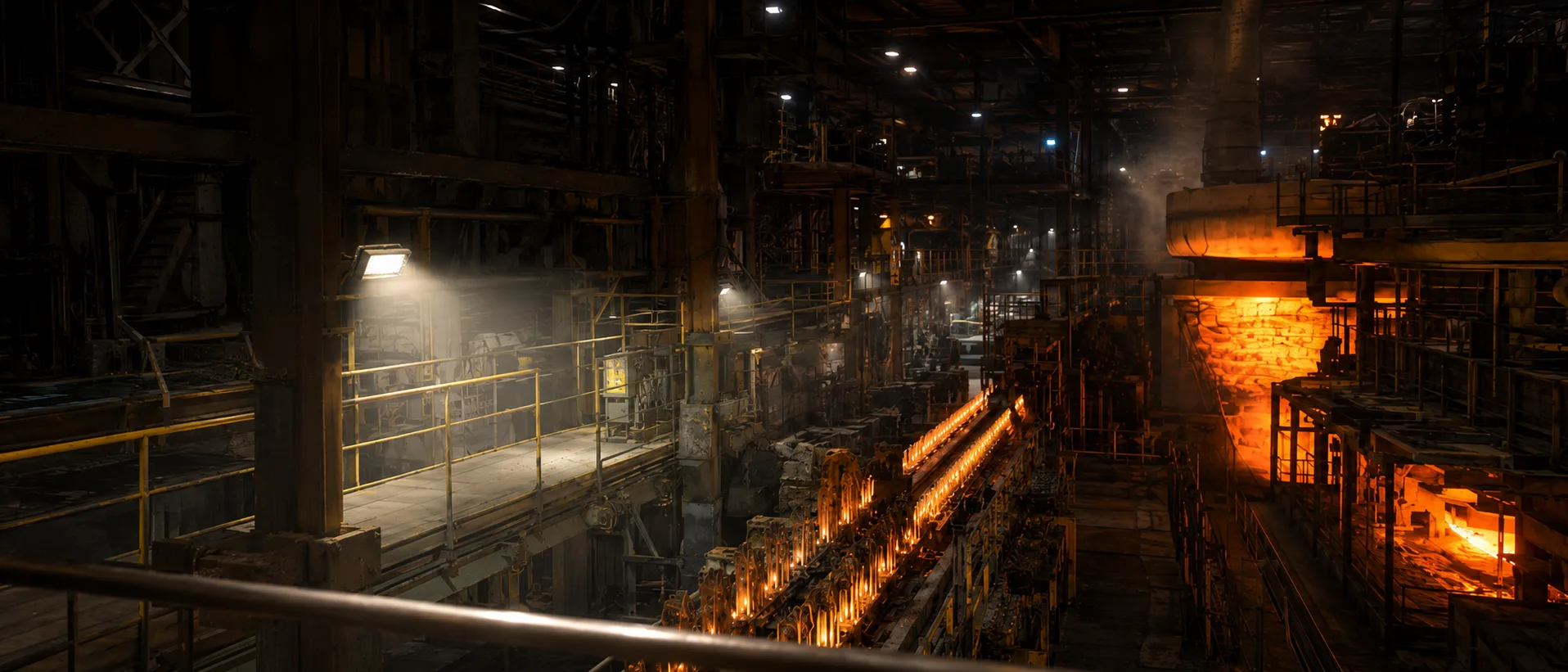

Elke proceszone heeft een eigen maatgevend probleem. Rond ovens en in gieterijen is dat de stralingswarmte en de piek bij elke ovendeur die opengaat; voor industriële oven verlichting geldt daarom glas in plaats van kunststof en de driver buiten de hete zone. Boven de walslijn telt de infraroodstraling van het staal, boven de droogpartij van een papiermachine de combinatie van hitte en stoom, en in een klimaatkamer de wissel van diepvries naar +120 °C. Hieronder staat per zone de pagina met de meetwaarden.
STAP 1
Opname en lichtberekening
Wij meten de temperatuur op montagehoogte en rekenen per zone het lichtniveau door, kosteloos.
STAP 2
Per positie kiezen wij armatuur, optiek en de plaats van de driverbox, en waar nodig ontwerpen wij maatwerk.
STAP 3
Levering uit Nijkerk
Standaarduitvoeringen komen uit Nijkerk en gaan snel; maatwerk volgt de afgesproken planning.
STAP 4
Begeleiding bij installatie
Wij begeleiden uw installateur of monteren met eigen VCA**-monteurs, bij voorkeur tijdens een geplande stop.
STAP 5
Onderhoud en garantie
Onderhoud op contract of op afroep, met 5 jaar garantie op het complete armatuur en tot 10 jaar op de behuizing met een onderhoudscontract.
Zelf kijken: datasheets en lichtbestanden · handleidingen · garantie en kwaliteit
Achtergrond: kleurweergave en CRI en LB-waarden en levensduur
Standaarduitvoeringen komen uit Nijkerk en gaan snel; projectconfiguraties in overleg.

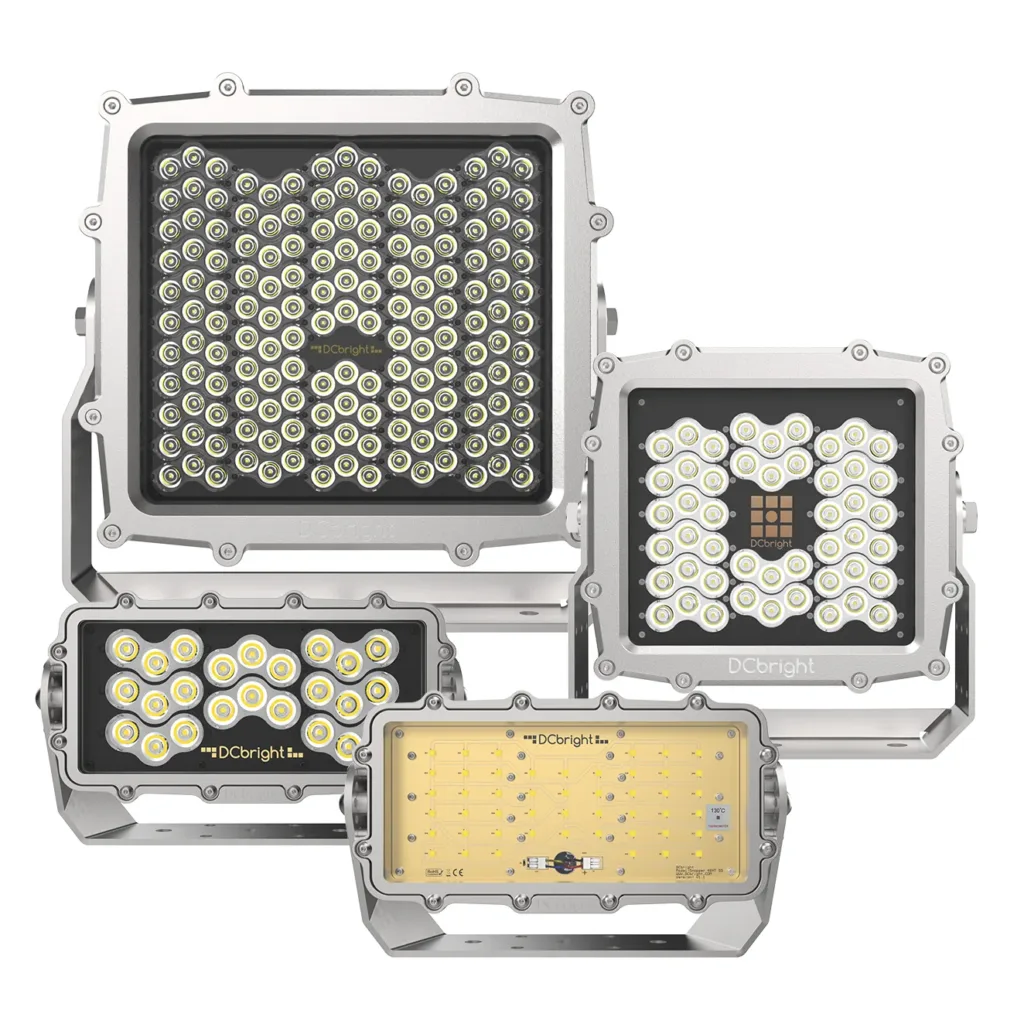

Vijf jaar compleet, en tot twintig jaar op een 316L-behuizing.
Ja, dat is de normale gang van zaken; de planning wordt op de stop afgestemd.
Nee, op dit moment niet. Voor een meelstof-, suiker- of houtstoflocatie in zone 21 of 22 zijn wij niet de juiste leverancier.
Nee, onze reeks is werkverlichting.
Ja, in overleg met de betreffende fabriek.

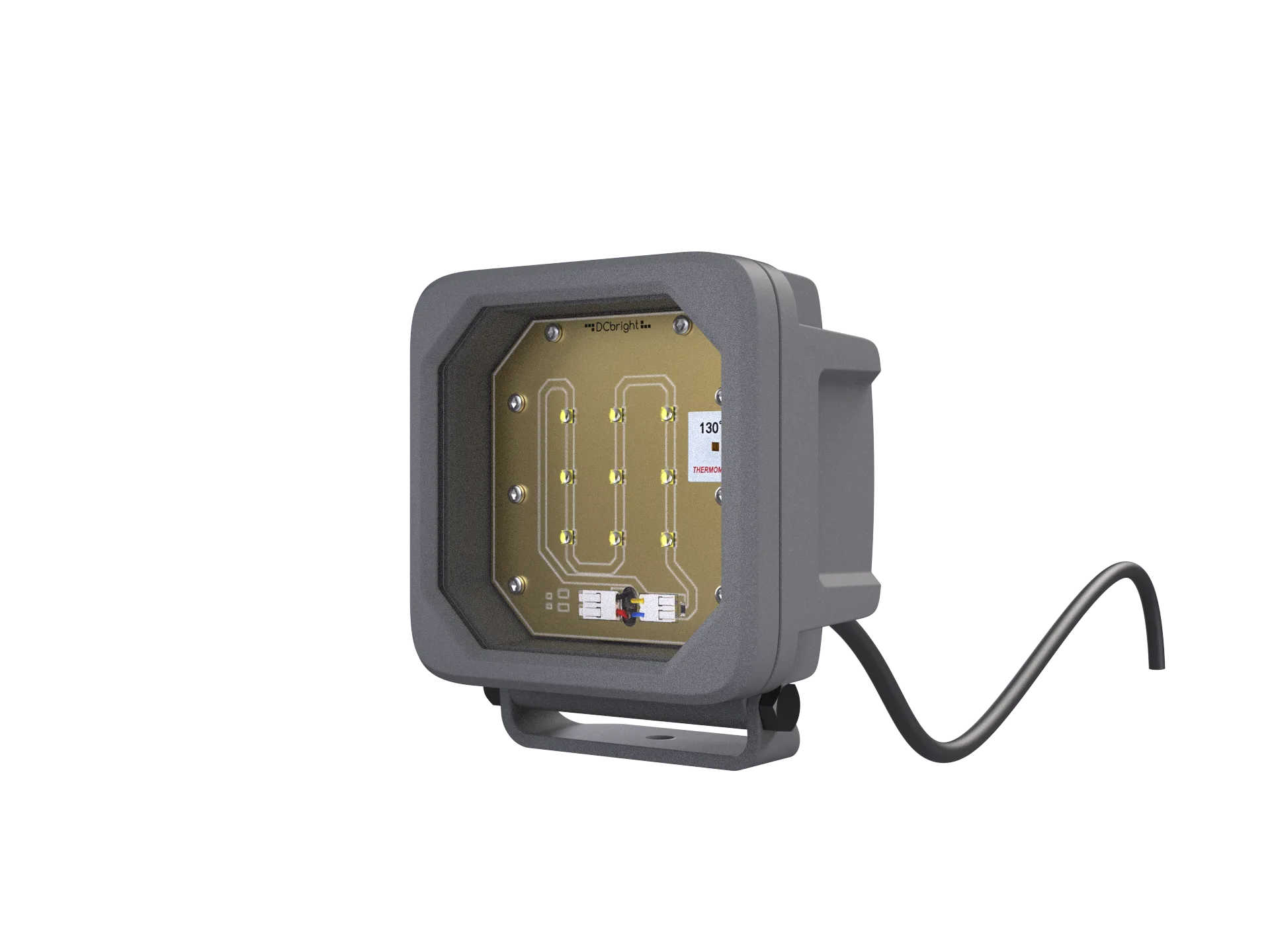

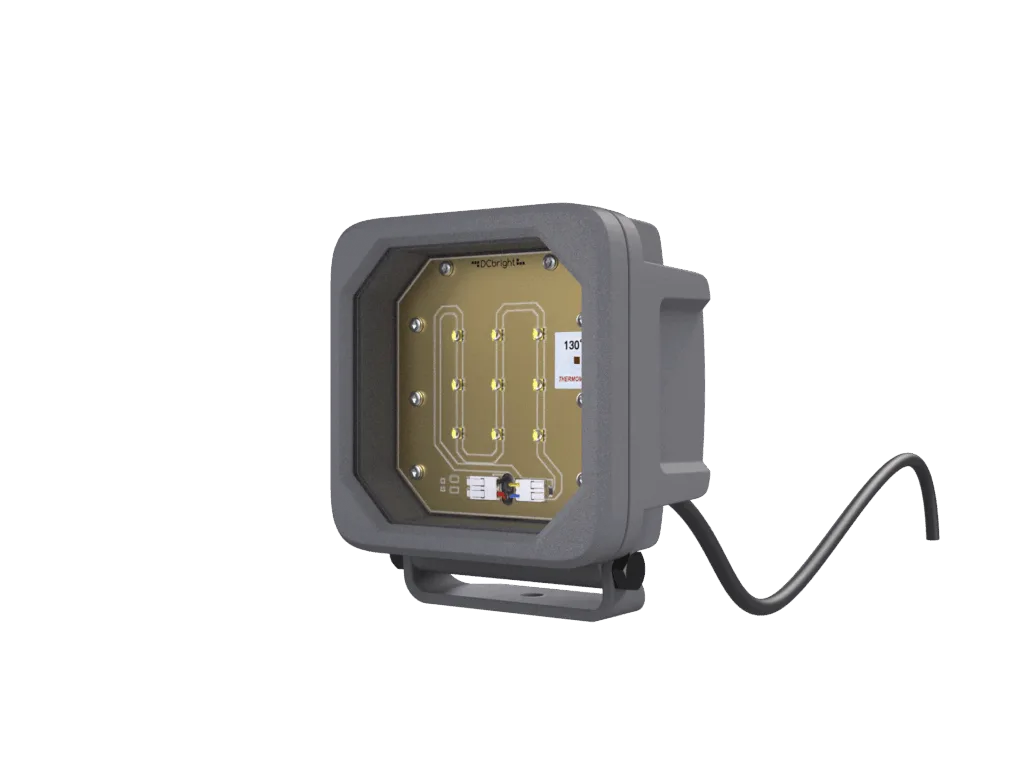

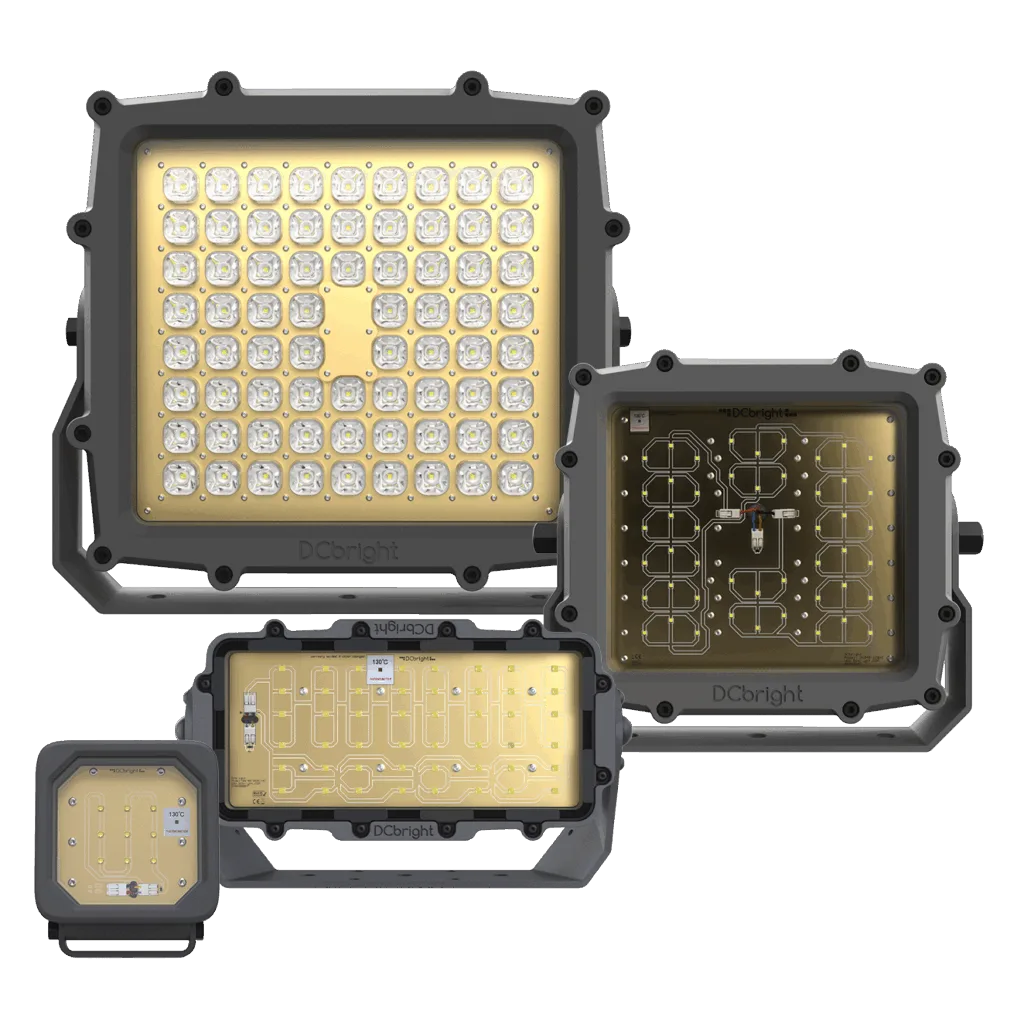

Armaturen die als systeem op continu +120 °C zijn ontworpen: met glas in plaats van kunststof, siliconenbekabeling en de driver buiten de hete zone. Standaard industriële LED is gespecificeerd tot +50 °C en gaat daarboven snel achteruit in lichtopbrengst en levensduur.
Dat beoordelen wij per positie. Wij leggen de bevestiging vast, de thermische uitzetting van de constructie en de kabellengte naar de driverbox. Bestaande bevestigingspunten blijven bruikbaar als ze het gewicht en de uitzetting aankunnen. In de hete zone hoort hittebestendige kabel, zoals de siliconenkabel die met de HT-armaturen wordt meegeleverd; bestaande bekabeling buiten de hete zone kan blijven als de doorsnede past bij de kabellengte naar de driverbox.
Stuur ons de zone, de gemeten of geschatte temperatuur en wat er in de buurt gebeurt. U krijgt een voorstel met de meetmethode erbij, zodat duidelijk is waar het getal vandaan komt.
| Reactie | binnen 1 werkdag, door een engineer |
| Lichtberekening | kosteloos, per zone |
| Proefarmatuur | op uw eigen locatie, op verzoek |
| Garantie | 5 jaar compleet, 10 jaar op de behuizing met onderhoudscontract |
Liever direct bellen: 033 785 9809
