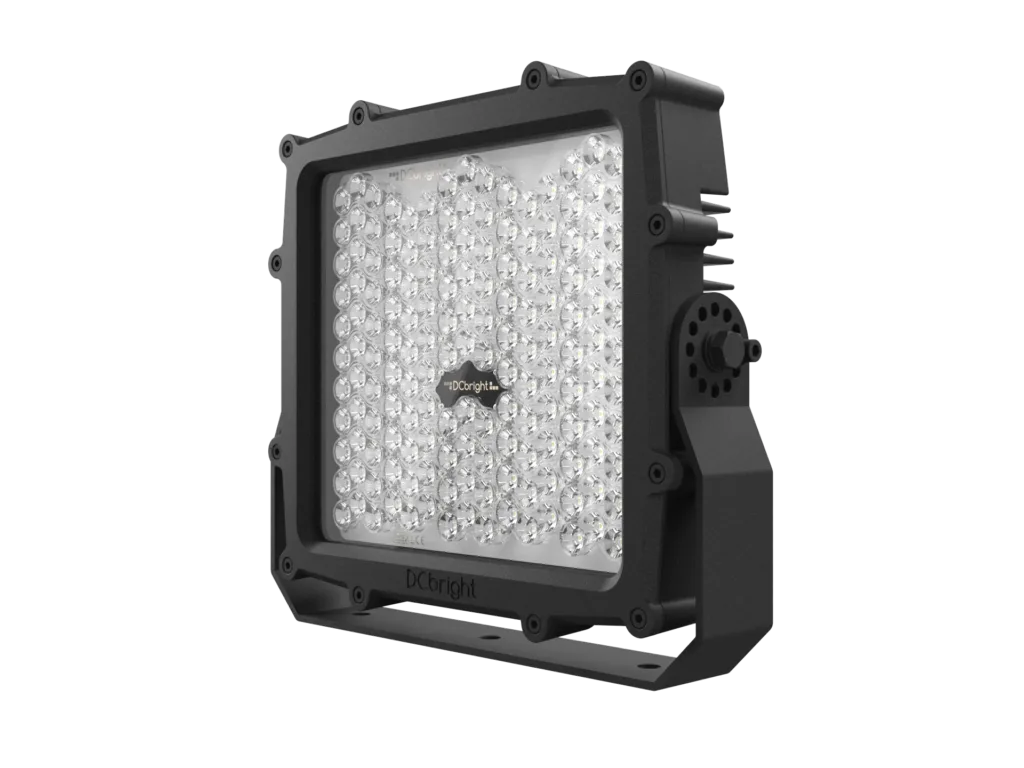

Tot 111.300 lumen uit 156 lenzen in één gegoten behuizing, IP69K en IK10, voor de zwaarste kranen, mijnbouw en offshore. Het vlaggenschip van onze floodlight-lijn, en de keuze van Mammoet voor de SK6000, de grootste landkraan ter wereld.
De Orca kent dezelfde varianten als de Barracuda: leverbaar in AC en DC, in volledig 316L roestvrijstaal voor extreme corrosie en als high-temperature uitvoering tot +120 graden. Ook het montageprogramma is erop berekend, van rearmount bracket en zelfstabiliserende stabilizing brackets tot het Orca Crane Bracket voor torenkranen.
De Orca is bedoeld voor de zwaarste verlichtingsopgaven: locaties waar de maximale lichtoutput per armatuur telt en waar mechanische belasting, weer en continu bedrijf de levensduur van standaard armaturen bepalen. Minder armaturen, minder kabels en minder montagepunten, met behoud van heavy-duty robuustheid. Hij is niet bedoeld voor iedere opgave, en juist door daar duidelijk in te zijn ontstaat een beter advies en een beter eindresultaat.
| De maximale lichtoutput per armatuur nodig is: tot 111.300 lumen uit één behuizing |
| Grote afstanden overbrugd moeten worden: met de 14 graden spot tot circa 700 meter |
| Maximale slagvastheid IK10 en IP69K-bescherming harde eisen zijn |
| Minder armaturen, kabels en montagepunten gewenst zijn op grote kranen en installaties |
| De montagepositie vraagt om een stabilizing bracket, rearmount of het Orca Crane Bracket |
| Corrosieve omgevingen vragen om een volledig 316L roestvrijstalen uitvoering |
| De omgevingstemperatuur oploopt tot +120 graden en een HT-uitvoering nodig is |
| Vervangingskosten en uitvaltijd zwaarder wegen dan de laagste aanschafprijs |
| Gewicht en beperkte montageruimte de doorslag geven: dan zijn de Barracuda of Shark logischer |
| De benodigde lichtoutput per positie ook met een kleiner armatuur haalbaar is |
| Het draagvermogen van de constructie beperkt is: het armatuur weegt 22,7 kg |
| Volledige lichtafscherming, full cut-off, vereist is tegen lichthinder: dan is DarkLicht passender |
| ATEX- of Ex-certificering vereist is: de Orca heeft die niet |
| Een standaard binnenarmatuur voor lichte toepassingen volstaat |
De Orca wordt als vast onderdeel meegeleverd op de grootste kranen en machines van toonaangevende fabrikanten. Op ringkranen als de SK6000 en de PTC 210 DS vervangt één Orca al snel twee kleinere armaturen, inclusief kabels en montagepunten.
Minder armaturen, minder kabels en minder montagepunten, met behoud van heavy-duty robuustheid. Dat is waarom de zwaarste kranen ter wereld met de Orca de fabriek verlaten.
Lees het volledige verhaal in het project Mammoet PTC 210 DS ringkraanverlichting: op 160 meter hoogte licht zonder schaduw en zonder verblinding, bestand tegen vibratie, windbelasting en lage temperaturen. Of bekijk de fotogalerij.

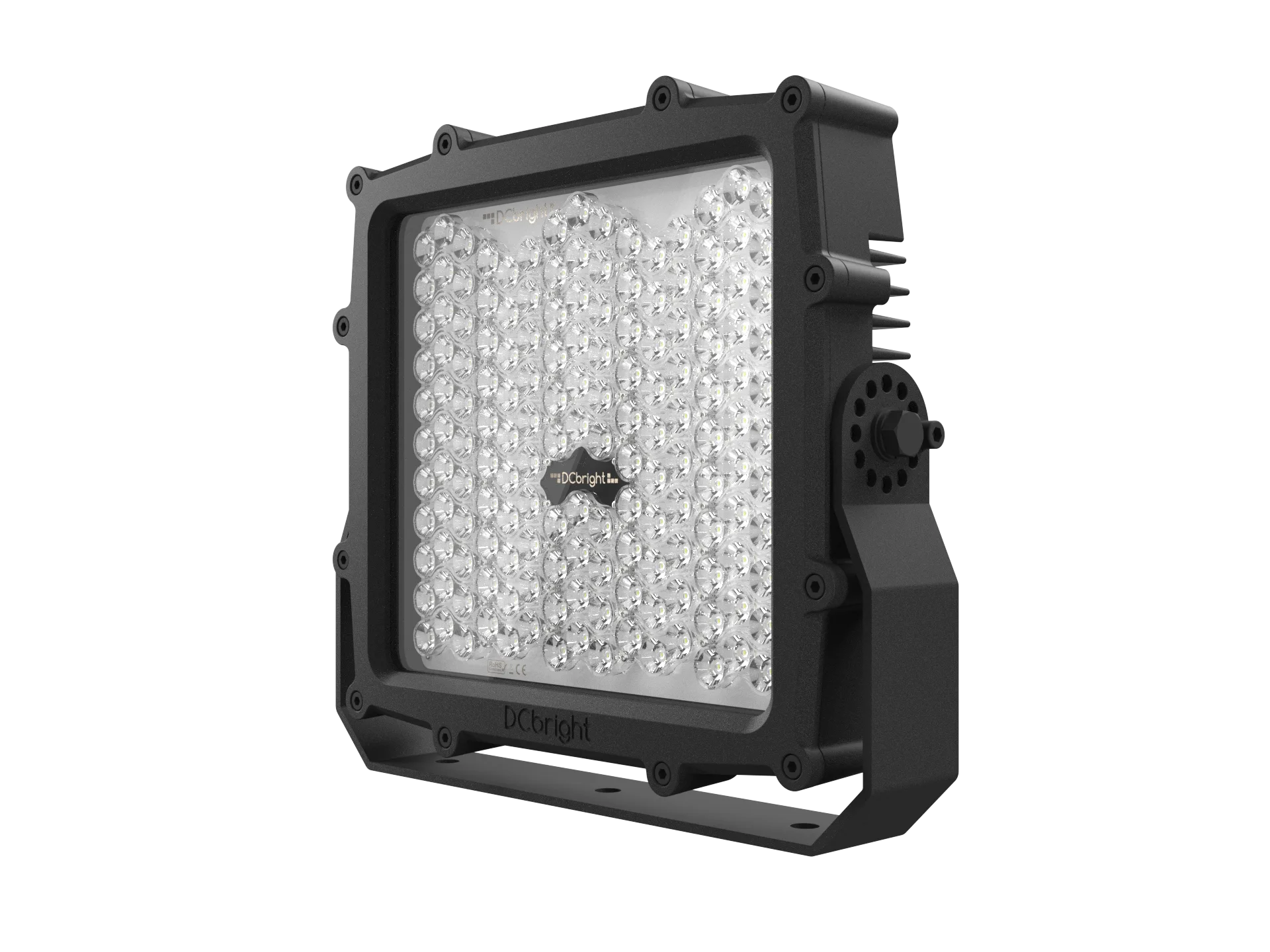

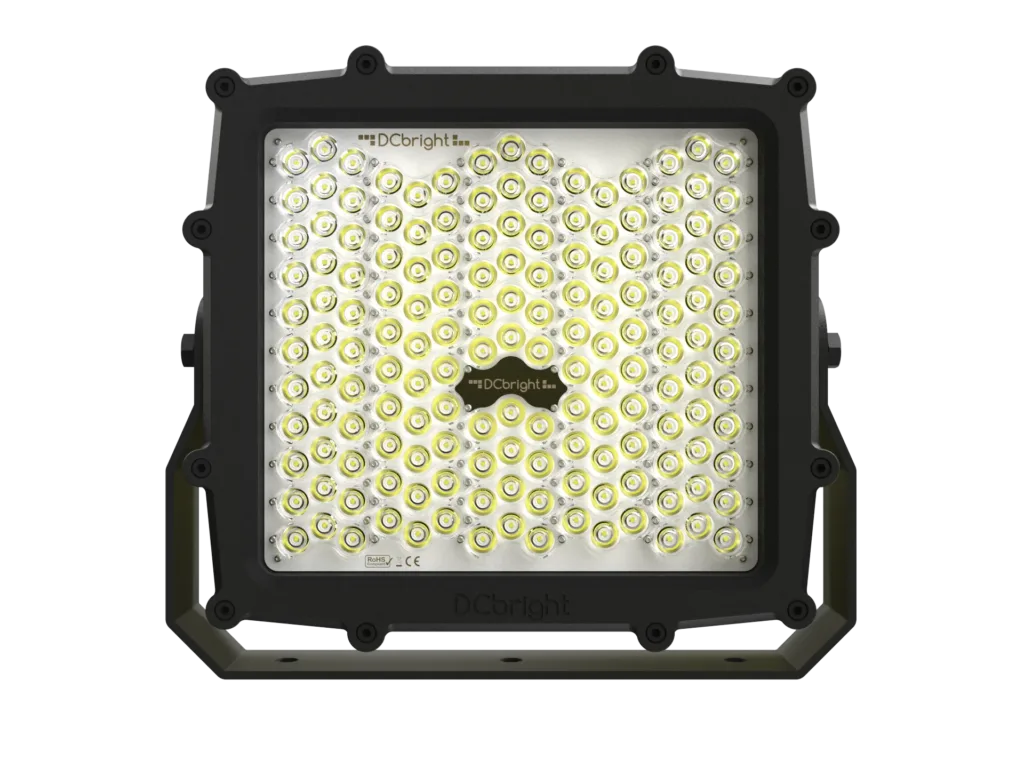

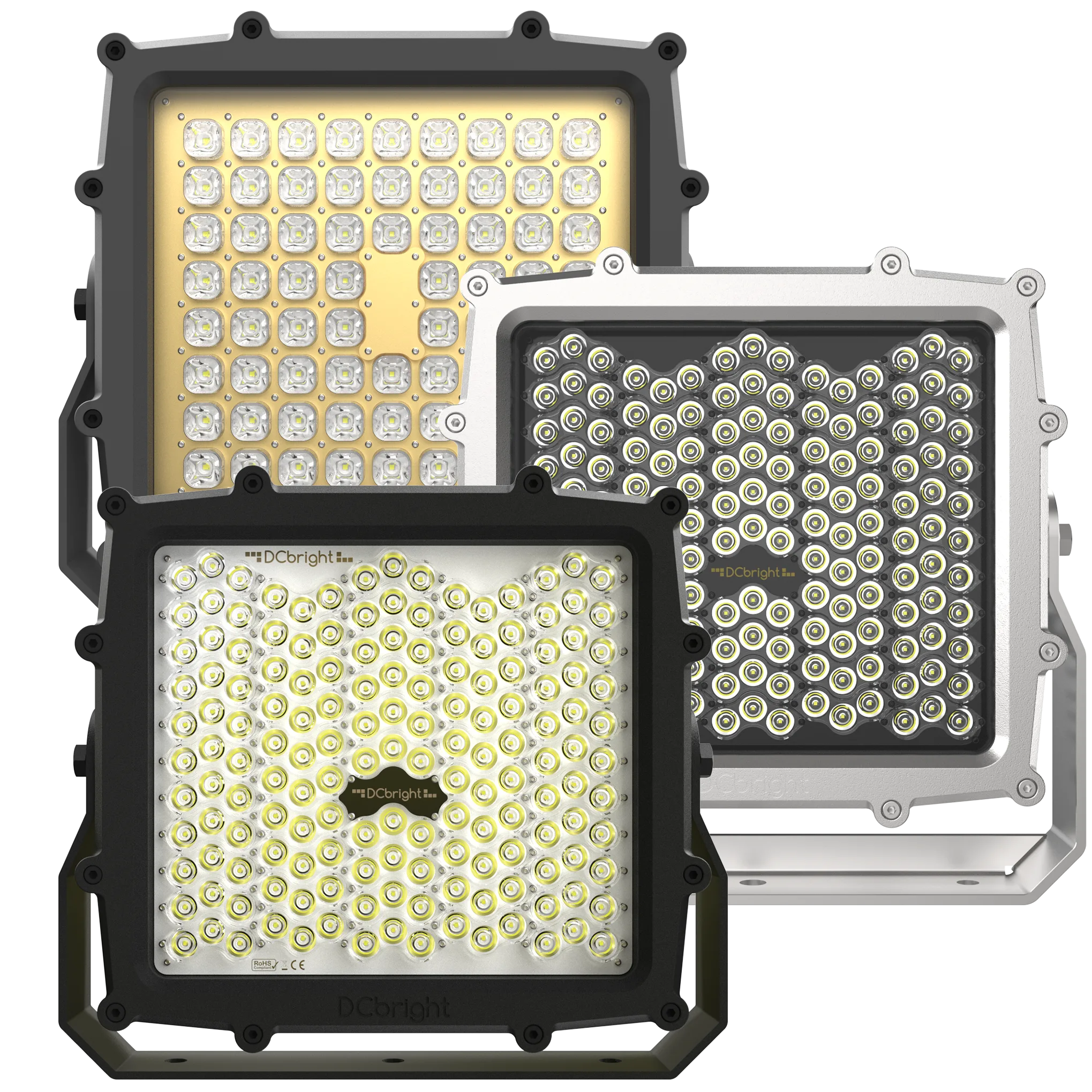

Dezelfde bouwfilosofie als de Barracuda, in het groot. Elke uitvoering deelt de gegoten behuizing met minder dan 0,08 procent koper, de titaniumgebaseerde e-coating en de 316L roestvrijstalen beugel.
100.200 tot 111.300 lumen
De standaard uitvoering in aluminium met titaniumgebaseerde e-coating en beugel van hoog treksterk 316L. AC van 180 tot 528 VAC met 111.300 lumen, DC tot 100.200 lumen voor 24V- en 48V-systemen.
Voor iedere montagepositie
Voor complexe montageposities: zelfstabiliserende stabilizing brackets, desgewenst met de driver direct op de bracket, een rearmount bracket en het Orca Crane Bracket voor torenkranen.
100.200 tot 111.300 lumen
Volledig 316L voor marine, offshore en chemische omgevingen waar standaard coatings niet toereikend zijn. Dezelfde lichtprestaties, IP69K en IK10, met 20 jaar garantie op de behuizing.
39.000 tot 73.600 lumen
Voor omgevingstemperaturen tot +120 graden, zoals ovenzones in de staal- en glasindustrie. 240 tot 320 W met extra thermische beveiligingen, chemisch gehard glas en optioneel HT-lenzen of 316L behuizing.
Elke Orca is beschikbaar in AC- en DC-uitvoering. Kies een uitvoering en de volledige specificatielijst eronder verandert mee: de standaard Orca, de 316L roestvrijstalen uitvoering en de twee high-temperature uitvoeringen.
wisselspanning
| Spanningsbereik | 180 tot 528 VAC |
| Optioneel | 250 tot 740 VDC |
| Stroomopname | ca. 2,1 A bij 380 V |
| ca. 3,6 A bij 220 V | |
| Dimmen | 0–10 V, PWM en DALI-2 |
| Driver | remote gemonteerd |
| Behuizing | aluminium, < 0,08 % koper |
| Coating | titanium e-coating, 2-laags |
| Beugel | hoog treksterk 316L |
| Front | polycarbonaat IK10 of glas IK09 |
| Kleur | Titanium Black |
| IP en IK | IP69K / IK10 |
| Corrosieklasse | C5-M en C5-I volgens ISO 12944 |
| Lichtkleuren | 6500K, 5000K, 4000K, 2700K, amber 2200K |
| Tweekleurig | koel wit met amber |
| CRI (Ra) | > 70, optioneel 80 of 90 |
| Kleurconsistentie | MacAdam step 3 |
| Bundelhoeken | 14° spot, 38°, 69°, 14° × 46° |
| Bedrijfstemperatuur | -45 tot +50 °C |
| Levensduur leds | TM-21 L90B05 >360.000 uur |
| Levensduur driver | ≥ 100.000 uur bij Tc 75 °C |
| Kabeltype | H07BQ-F, 4 aders, 2,0 m |
| Afmetingen | 500 × 441 × 96 mm |
| Verpakking | 570 × 505 × 165 mm |
| Certificering | CE, IEC 60598, EN 55015, EN 61547 |
| Artikelnummer | ORAC01-65K |
| Garantie | 5 jaar beperkt |
gelijkspanning, boordnet
| Nominale spanning | 24 V |
| Spanningsbereik | 20 tot 35 VDC |
| Stroomopname | ca. 33,4 A bij 24 V |
| Driver | remote gemonteerd |
| Behuizing | aluminium, < 0,08 % koper |
| Coating | titanium e-coating, 2-laags |
| Beugel | hoog treksterk 316L |
| Front | polycarbonaat IK10 of glas IK09 |
| Kleur | Titanium Black |
| IP en IK | IP69K / IK10 |
| Corrosieklasse | C5-M en C5-I volgens ISO 12944 |
| Lichtkleuren | 6500K, 5000K, 4000K, 2700K, amber 2200K |
| Tweekleurig | koel wit met amber |
| CRI (Ra) | > 70, optioneel 80 of 90 |
| Kleurconsistentie | MacAdam step 3 |
| Bundelhoeken | 14° spot, 38°, 69°, 14° × 46° |
| Bedrijfstemperatuur | -45 tot +50 °C |
| Levensduur leds | TM-21 L90B05 >360.000 uur |
| Levensduur driver | ≥ 100.000 uur bij Tc 75 °C |
| Kabeltype | H07BQ-F, 2 aders, 2,0 m |
| Afmetingen | 500 × 441 × 96 mm |
| Verpakking | 570 × 505 × 165 mm |
| Certificering | CE, IEC 60598, EN 55015, EN 61547 |
| Artikelnummer | ORDC01-65K |
| Garantie | 5 jaar beperkt |
gelijkspanning, boordnet
| Nominale spanning | 48 V |
| Spanningsbereik | 35 tot 60 VDC |
| Stroomopname | ca. 16,7 A bij 48 V |
| ca. 13,4 A bij 60 V | |
| Driver | remote gemonteerd |
| Behuizing | aluminium, < 0,08 % koper |
| Coating | titanium e-coating, 2-laags |
| Beugel | hoog treksterk 316L |
| Front | polycarbonaat IK10 of glas IK09 |
| Kleur | Titanium Black |
| IP en IK | IP69K / IK10 |
| Corrosieklasse | C5-M en C5-I volgens ISO 12944 |
| Lichtkleuren | 6500K, 5000K, 4000K, 2700K, amber 2200K |
| Tweekleurig | koel wit met amber |
| CRI (Ra) | > 70, optioneel 80 of 90 |
| Kleurconsistentie | MacAdam step 3 |
| Bundelhoeken | 14° spot, 38°, 69°, 14° × 46° |
| Bedrijfstemperatuur | -45 tot +50 °C |
| Levensduur leds | TM-21 L90B05 >360.000 uur |
| Levensduur driver | ≥ 100.000 uur bij Tc 75 °C |
| Kabeltype | H07BQ-F, 2 aders, 2,0 m |
| Afmetingen | 500 × 441 × 96 mm |
| Verpakking | 570 × 505 × 165 mm |
| Certificering | CE, IEC 60598, EN 55015, EN 61547 |
| Garantie | 5 jaar beperkt |

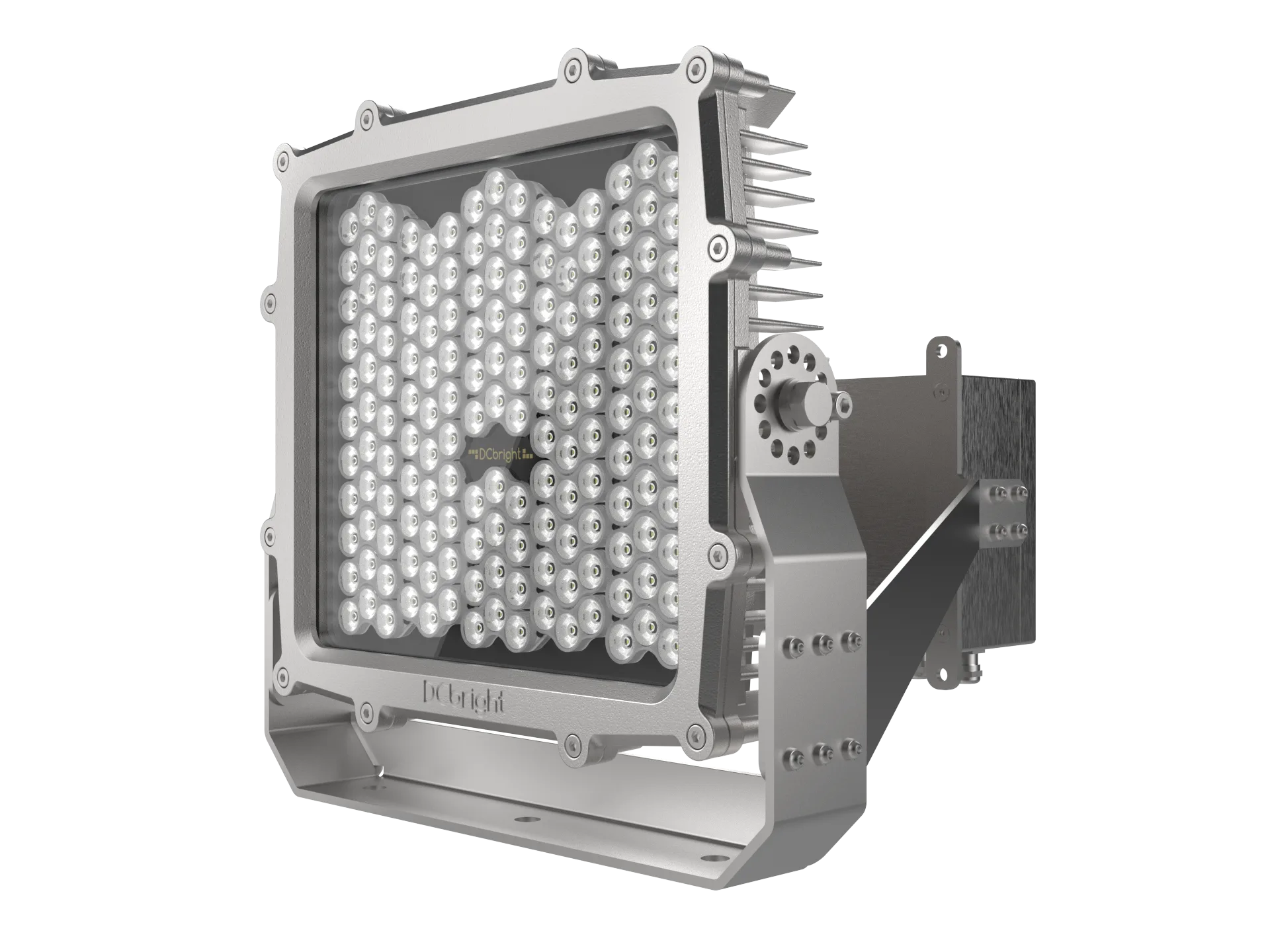

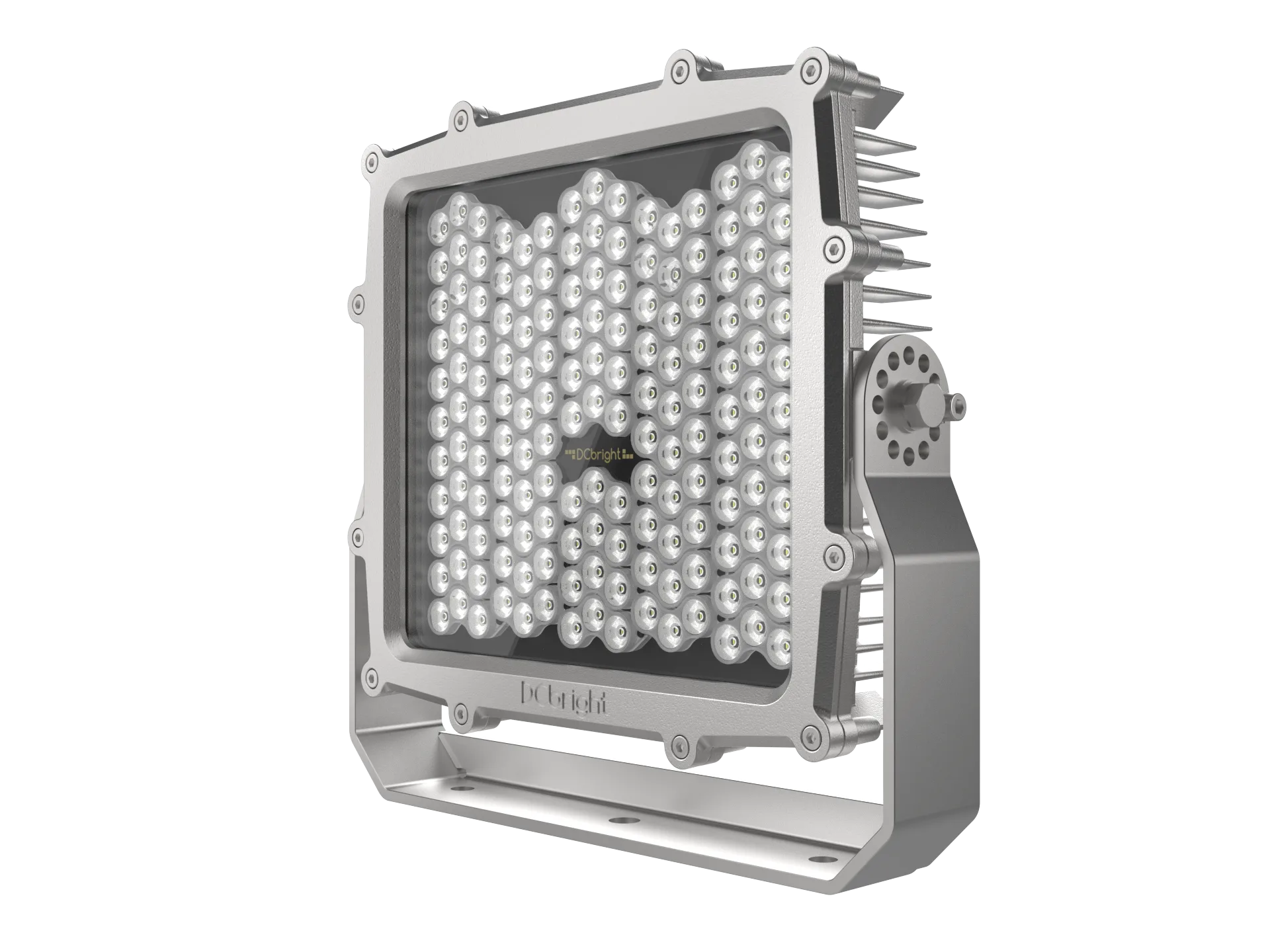

volledig 316L roestvrijstaal
| Spanningsbereik | 180 tot 528 VAC |
| Stroomopname | ca. 2,1 A bij 380 V |
| ca. 3,6 A bij 220 V | |
| Dimmen | 0–10 V, PWM en DALI-2 |
| Driver | remote gemonteerd |
| Behuizing | 316L roestvrijstaal, volledig |
| Beugel | hoog treksterk 316L |
| Front | polycarbonaat IK10 of glas IK09 |
| Kleur | roestvrijstaal |
| IP en IK | IP69K / IK10 |
| Corrosieklasse | C5-M en C5-I volgens ISO 12944 |
| Lichtkleuren | 6500K, 5000K, 4000K, 2700K, amber 2200K |
| Tweekleurig | koel wit met amber |
| CRI (Ra) | > 70, optioneel 80 of 90 |
| Kleurconsistentie | MacAdam step 3 |
| Bundelhoeken | 14° spot, 38°, 69°, 14° × 46° |
| Bedrijfstemperatuur | -45 tot +50 °C |
| Levensduur leds | TM-21 L90B05 >360.000 uur |
| Levensduur driver | ≥ 100.000 uur bij Tc 75 °C |
| Kabeltype | H07BQ-F, 4 aders, 2,0 m |
| Afmetingen | 500 × 441 × 96 mm |
| Verpakking | 570 × 505 × 165 mm |
| Certificering | CE, IEC 60598, EN 55015, EN 61547 |
| Artikelnummer | ORSS01-65K |
| Garantie | 20 jaar behuizing, 5 jaar overig |
volledig 316L roestvrijstaal
| Nominale spanning | 24 V of 48 V |
| Spanningsbereik | 20 tot 35 of 35 tot 60 VDC |
| Stroomopname | ca. 16,7 A bij 48 V |
| ca. 13,4 A bij 60 V | |
| Driver | remote gemonteerd |
| Behuizing | 316L roestvrijstaal, volledig |
| Beugel | hoog treksterk 316L |
| Front | polycarbonaat IK10 of glas IK09 |
| Kleur | roestvrijstaal |
| IP en IK | IP69K / IK10 |
| Corrosieklasse | C5-M en C5-I volgens ISO 12944 |
| Lichtkleuren | 6500K, 5000K, 4000K, 2700K, amber 2200K |
| Tweekleurig | koel wit met amber |
| CRI (Ra) | > 70, optioneel 80 of 90 |
| Kleurconsistentie | MacAdam step 3 |
| Bundelhoeken | 14° spot, 38°, 69°, 14° × 46° |
| Bedrijfstemperatuur | -45 tot +50 °C |
| Levensduur leds | TM-21 L90B05 >360.000 uur |
| Levensduur driver | ≥ 100.000 uur bij Tc 75 °C |
| Kabeltype | H07BQ-F, 2 aders, 2,0 m |
| Afmetingen | 500 × 441 × 96 mm |
| Verpakking | 570 × 505 × 165 mm |
| Certificering | CE, IEC 60598, EN 55015, EN 61547 |
| Artikelnummer | ORSS02-65K |
| Garantie | 20 jaar behuizing, 5 jaar overig |
tot +120 °C, zonder lenzen
| Lichtstroom | 55.400 lm bij 240 W |
| 73.600 lm bij 320 W | |
| Vermogen | 240 of 320 W |
| Spanningsbereik | 90 tot 305 of 180 tot 528 VAC |
| Dimmen | 0–10 V, PWM en DALI-2 |
| Driver | remote, buiten de hete zone |
| Behuizing | aluminium, < 0,08 % koper |
| Coating | titanium e-coating, 2-laags |
| Beugel | hoog treksterk 316L |
| Front | chemisch gehard of borosilicaatglas |
| Kleur | Titanium lichtgrijs |
| IP en IK | IP69K / IK08 |
| Corrosieklasse | C5-M en C5-I volgens ISO 12944 |
| Bundelhoek | 120° zeer breed, geen lenzen |
| Lichtkleuren | 6500K, 4000K, 2700K |
| CRI (Ra) | > 70 |
| IR-print | standaard aanwezig |
| Opties | HT-lenzen, 316L behuizing |
| Kleurconsistentie | MacAdam step 3 |
| Bedrijfstemperatuur | -45 tot +120 °C |
| Levensduur +50 °C | TM-21 L90B05 >360.000 uur |
| Bij +85 / +105 °C | 103.000 / 71.700 uur |
| Bij +120 °C | 51.400 uur |
| Levensduur driver | ≥ 100.000 uur bij Tc 75 °C |
| Kabeltype | SiHF-OB, 15 m hittebestendig |
| Afmetingen | 500 × 441 × 96 mm |
| Certificering | CE, IEC 60598, EN 55015, EN 61547 |
| Artikelnummer | ORHT01-65K |
| Garantie | 5 jaar beperkt |
tot +120 °C, gericht
| Lichtstroom | 39.000 lm bij 240 W |
| 52.000 lm bij 320 W | |
| Vermogen | 240 of 320 W |
| Spanningsbereik | 90 tot 305 of 180 tot 528 VAC |
| Dimmen | 0–10 V, PWM en DALI-2 |
| Driver | remote, buiten de hete zone |
| Behuizing | aluminium, < 0,08 % koper |
| Coating | titanium e-coating, 2-laags |
| Beugel | hoog treksterk 316L |
| Front | chemisch gehard of borosilicaatglas |
| Kleur | Titanium lichtgrijs |
| IP en IK | IP69K / IK08 |
| Corrosieklasse | C5-M en C5-I volgens ISO 12944 |
| Kleurconsistentie | MacAdam step 3 |
| Bundelhoeken | HT-optieken 20°, 40° of 60° |
| Lichtkleuren | 6500K, 4000K, 2700K |
| CRI (Ra) | > 70 |
| IR-print | standaard aanwezig |
| Opties | HT-lenzen, 316L behuizing |
| Bedrijfstemperatuur | -45 tot +120 °C |
| Levensduur +50 °C | TM-21 L90B05 >360.000 uur |
| Bij +85 / +105 °C | 103.000 / 71.700 uur |
| Bij +120 °C | 51.400 uur |
| Levensduur driver | ≥ 100.000 uur bij Tc 75 °C |
| Kabeltype | SiHF-OB, 15 m hittebestendig |
| Afmetingen | 500 × 441 × 96 mm |
| Certificering | CE, IEC 60598, EN 55015, EN 61547 |
| Artikelnummer | ORHT02-65K |
| Garantie | 5 jaar beperkt |
Instelbereik beugel ±240 graden in stappen van 30, bij alle uitvoeringen. Aansluiting altijd een voorgemonteerde kabel met vrije aders en een remote driver. Configuraties voor Noord-Amerika zijn op aanvraag verkrijgbaar.
De levensduur is bepaald volgens LM-80 en geprojecteerd met TM-21, conform IEC 62717:2014. Over de volledige meetperiode is geen lumendegradatie waarneembaar; de projectie wordt daarom gerapporteerd als meer dan 360.000 uur. De waarde betreft de leds. Het meetrapport is op aanvraag beschikbaar.
De Orca dankt zijn positie niet alleen aan de gegoten aluminiumbehuizing met minder dan 0,08 procent koper, de titaniumgebaseerde e-coating en het IK10-slagvaste front, maar ook aan het montageprogramma eromheen. Juist op grote kranen, mijnbouwmaterieel en offshore-installaties bepaalt de bevestiging of een armatuur zijn levensduur haalt.
| Stabilizing bracket Zelfstabiliserende ophanging in 304 of 316 RVS die de lamp in een kraangiek automatisch waterpas houdt, zodat de lichtbundel bij ieder giekstadium op de werkzone gericht blijft. |
| Stabilizing bracket met driver Dezelfde stabilisatie, met de remote driver direct op de bracket gemonteerd voor één compact geheel. |

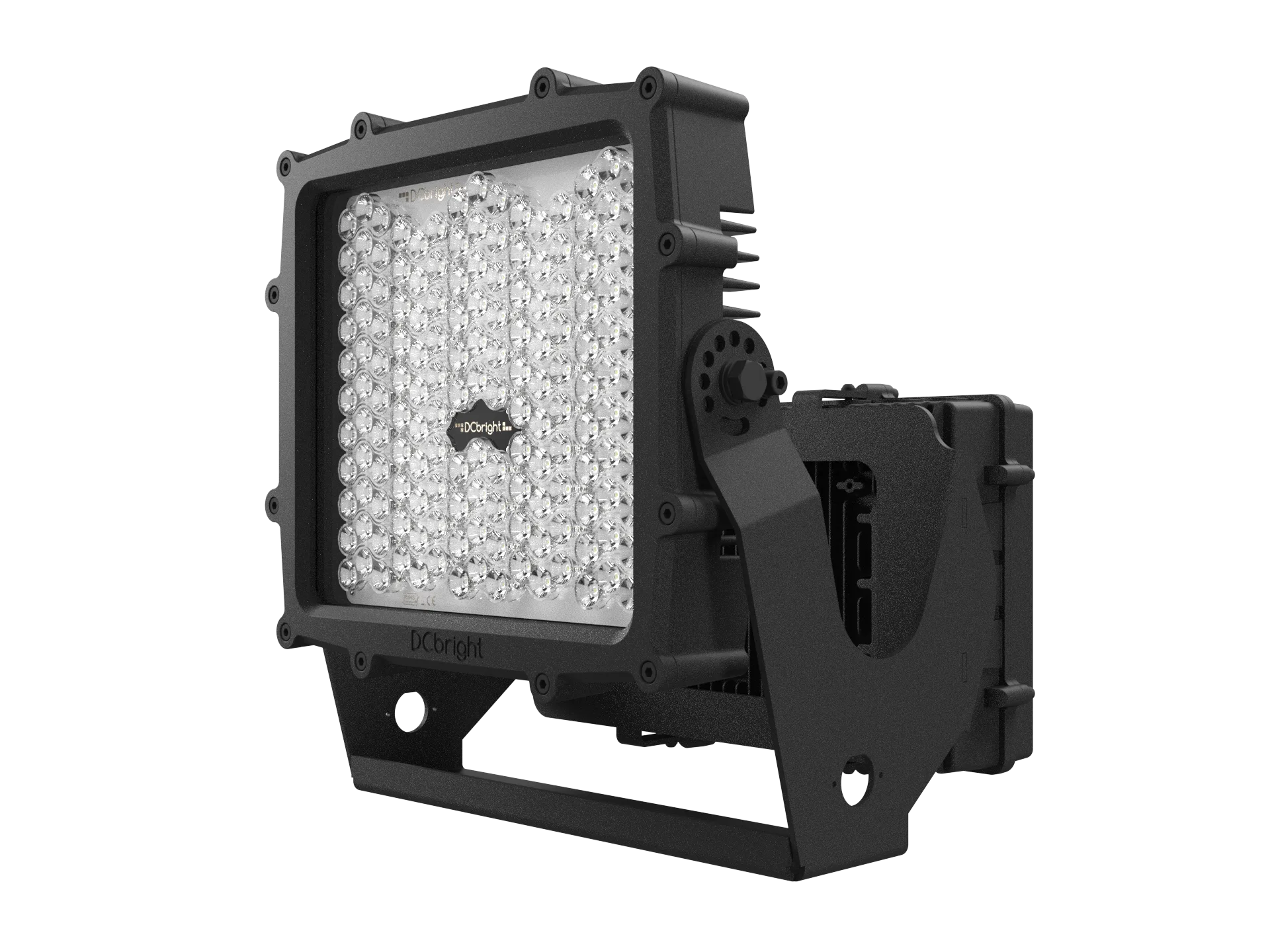

| Rearmount bracket Voor montage van de driverbox direct achterop het armatuur, waar een externe driverpositie niet mogelijk is. |
| Orca Crane Bracket Thermisch verzinkt kraanframe met robuust pensysteem, passend op alle merken torenkranen. Zie ook torenkraanverlichting. |
Ook los op de giek
Voor vakwerkgieken en rupskranen is de zelfstabiliserende beugel ook los leverbaar als Crane Light Stabilizer, met instelbare dempingsgraad per kraan.
Wilt u zien hoe de Orca in de praktijk wordt toegepast? Bekijk onze gerealiseerde projecten en praktijktoepassingen.

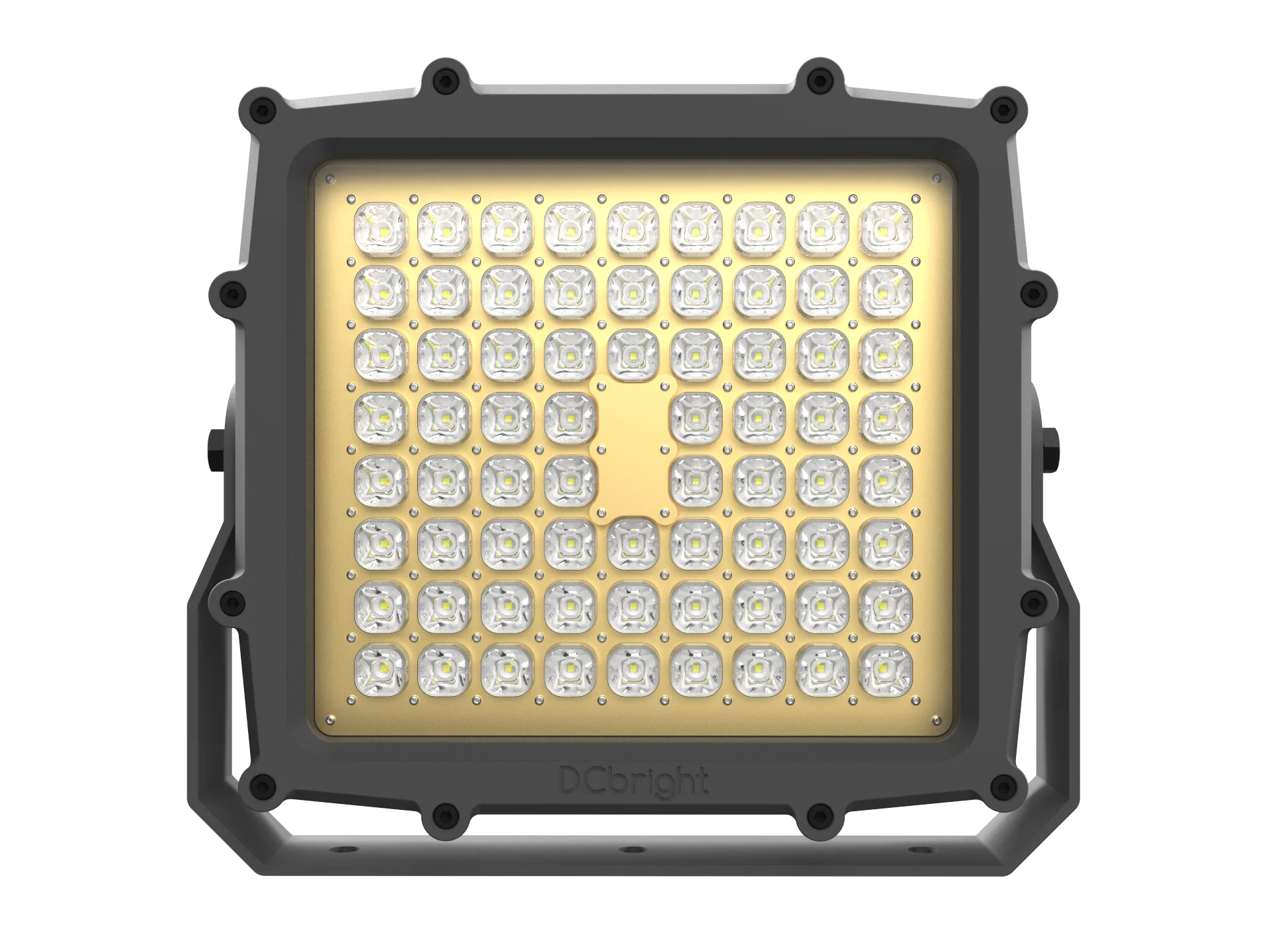

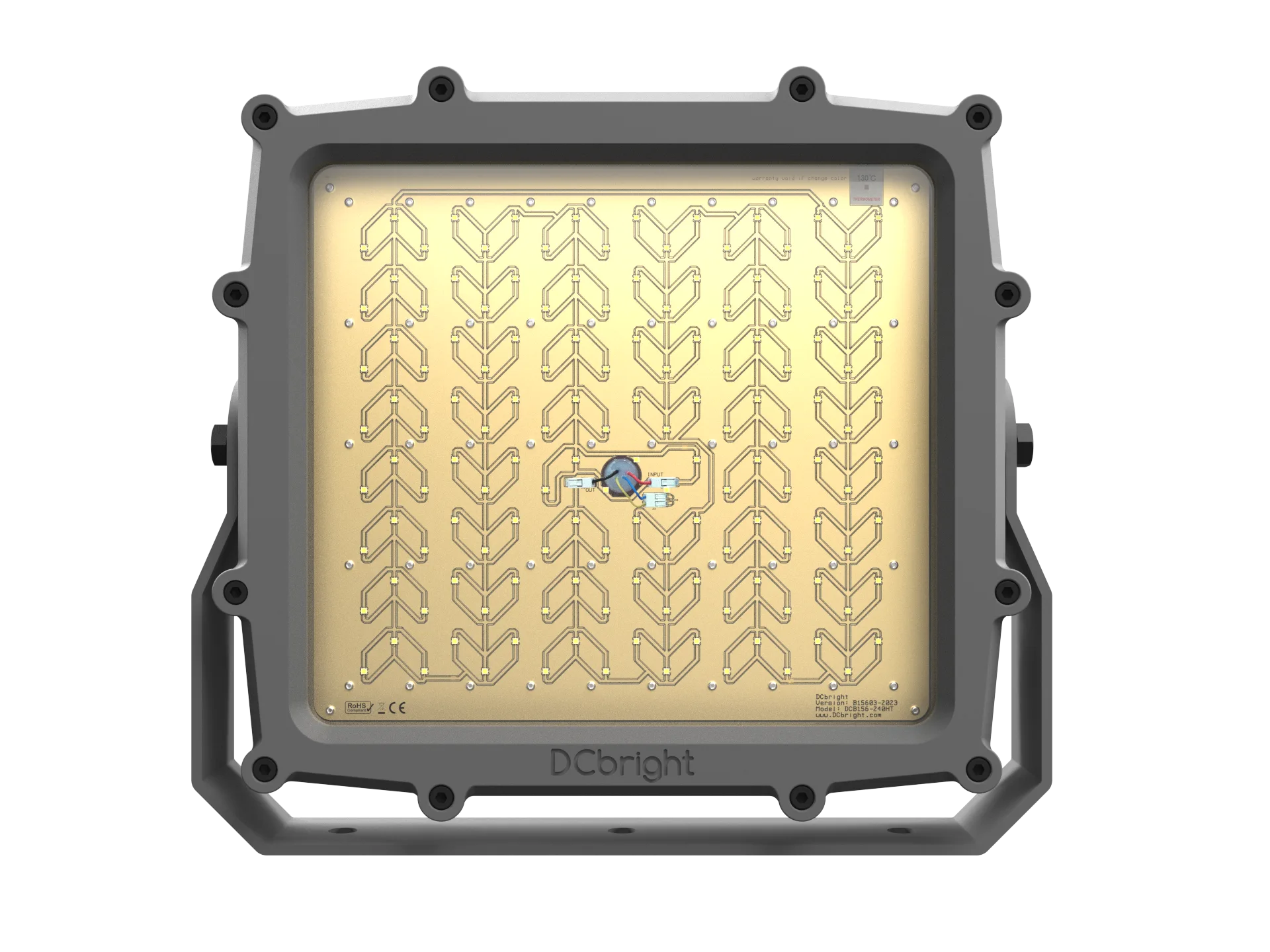

De Orca HT is de high-temperature uitvoering binnen de Orca-familie en de krachtigste HT-floodlight die wij leveren. Waar standaard LED-armaturen thermisch tekortschieten, blijft de Orca HT functioneren bij omgevingstemperaturen tot +120 graden, ook bij infraroodstraling uit ovens en smelterijen.
Er zijn meerdere uitvoeringen: 240 of 320 W met 120 graden lichtverdeling, 55.400 of 73.600 lumen, en 240 of 320 W met hoge-temperatuuroptieken van 20, 40 of 60 graden voor gerichte verlichting. Alle uitvoeringen hebben extra thermische beveiligingen, chemisch gehard glas, een hittebestendige siliconenkabel en een remote driver buiten de hete zone. Een infrarood-reflecterende print is standaard aanwezig; optioneel is een 316L roestvrijstalen behuizing beschikbaar.
Meer over deze toepassing: hoge temperatuur verlichting en het project bij Tata Steel IJmuiden.
| Bedrijfstemperatuur | -45 tot +120 °C |
| Levensduur bij +85 °C | TM-21 L90B05 103.000 uur |
| Bij +105 °C | 71.700 uur |
| Bij +120 °C | 51.400 uur |
Voor de grootste haven-, ring- en torenkranen ter wereld, waaronder de Mammoet SK6000. Met de stabilizing brackets en het Orca Crane Bracket blijft de bundel bij ieder hijsstadium op de werkzone gericht. Zie ook torenkraanverlichting.
Voor haultrucks, draglines, shovels en de grootste graafmachines zoals de Liebherr 9600, in 24/7-mijnbouwomgevingen. Maximaal licht per positie betekent minder armaturen, minder kabels en minder onderhoudsmomenten op het materieel. Zie ook mobiele machines en materieel.
Voor heavy lift vessels, offshore-platforms en havenkranen. Standaard met titanium e-coating en IP69K, of volledig 316L voor de zwaarste zoutbelasting. Zie het project Bokalift 2 van Boskalis en corrosiebestendige verlichting.
Voor ovenzones en processen in de staal-, glas- en papierindustrie tot +120 graden, waar standaard LED-verlichting thermisch tekortschiet. Bij Tata Steel IJmuiden hangt de Orca HT vlak bij het hete staal.
Vijf floodlights, oplopend in output. De juiste keuze hangt af van wat de positie vraagt: gewicht, bereik of maximale lumen per behuizing.
| Armatuur | Rol in de lijn | Vermogen | IP en IK | Gewicht | |
|---|---|---|---|---|---|
 | Marlin18.000 lumen | De schakel tussen werklampen en zware heavy-duty floodlights. | 120 W | IP69K / IK10 | 5,5 kg |
 | Snapper31.000 lumen | De compacte light-duty floodlight, met maximale lumen per gewicht. | 150 tot 180 W | IP67 / IK08 | 2,7 kg |
 | Barracuda45.000 lumen | Krachtigste compacte floodlight, met meer output en meer bereik. | 240 tot 320 W | IP69K / IK10 | 10,1 kg |
 | Shark50.000 lumen | Efficiëntere floodlight, met het laagste gewicht per lumen. | 320 W | IP69K / IK10 | 9,2 kg |
| Orca111.300 lumen | Zwaarste floodlight, voor de hoogste lumenoutput per behuizing. | 800 W | IP69K / IK10 | 22,7 kg |
De Orca wordt niet alleen gekozen op vermogen of lumen, maar vooral op de manier waarop het licht wordt gericht. De lenshoek bepaalt waar het licht terechtkomt: een smalle spot concentreert het licht tot op een kilometer, een brede lens verlicht een groot oppervlak dichtbij.
Verlichting over zeer grote afstand. Op 1.000 meter staat er in de bundelas nog 1 lux.
Middellange afstand, 30 tot 150 m
Breed maar gericht, tot 250 m. Veel toegepast in kraangieken
Brede verlichting op korte afstand, 15 tot 80 m
Niet iedere toepassing vraagt om hetzelfde lichtbeeld. Juist bij kranen, machines en mobiele installaties bepalen montagehoogte, kijkrichting van de operator en de vorm van de werkzone welke combinatie van lensopties het beste resultaat geeft.
Voor projecten waarbij dit aantoonbaar onderbouwd moet worden, verzorgen wij een lichtberekening op maat: aantal armaturen, positionering en verwachte verlichtingsniveaus in lux, conform de NSVV-gedragscode. De berekening kost u niets.
Productafmetingen 500 × 441 × 96 mm, verpakking 570 × 505 × 165 mm, armatuurgewicht 22,7 kg en 32 kg in de RVS-uitvoering. Het volledige montagepatroon en de beugeldoorsneden staan in de datasheet.
De datasheet is een directe download, zonder formulier. Voor het 3D- en IES-bestand vragen we naar uw situatie.
De Orca wordt geleverd met een voorgemonteerde kabel met vrije aders en een remote driver. Het aantal armaturen per installatieautomaat wordt bepaald door de inschakelstroom en niet door de bedrijfsstroom: bij 220 tot 230 V passen er twee op een B16 of C16 en vier tot vijf op een B32 of C32, bij 400 V worden de armaturen over drie fasen verdeeld en ligt het totaal drie keer zo hoog. De volledige belastingstabel en de overige elektrische gegevens zijn op aanvraag beschikbaar.
| Aansluiting | AC 4 aders, DC 2 aders |
| Arbeidsfactor | 0,997 |
| Inschakelstroom | 5,4 A bij 220 V, 13,3 A bij 400 V |
| Overspanningsbeveiliging | 6 kV lijn-lijn, 10 kV lijn-aarde |
| Dimmen | 0–10 V, PWM en DALI-2 |
Staat uw vraag er niet bij? Bel Lucas de Graaf rechtstreeks.
Ja. Met 111.300 lumen uit één gegoten behuizing is de Orca de krachtigste industriële floodlight in de markt die tevens IP69K-geclassificeerd is. Dankzij zorgvuldige thermische engineering, 156 lenzen op een behuizing met maximale warmteafvoer, blijft de lichtoutput ook bij continu bedrijf op peil.
De Orca is in essentie de Barracuda in het groot: dezelfde bouwfilosofie, coatings en varianten (AC/DC, 316L RVS en HT), maar met 800 W en tot 111.300 lumen tegenover 320 W en 44.650 lumen. Kies de Barracuda wanneer het compactere formaat en lagere gewicht beter passen; kies de Orca wanneer maximale lichtoutput per positie de eis is.
De Shark levert met 320 W circa 50.000 lumen en is geoptimaliseerd op efficiëntie en laag gewicht van 9,2 kg. De Orca zet met 800 W en 111.300 lumen in op maximale output per behuizing, met 22,7 kg navenant zwaarder. Op grote kranen en installaties vervangt één Orca al snel twee kleinere armaturen, inclusief kabels en montagepunten.
De Snapper HC bereikt tot circa 83.000 lumen door meerdere lichte Snapper-units te combineren en is de lichtgewicht route naar hoge output. De Orca levert nog meer licht, 111.300 lumen, uit één gegoten heavy-duty behuizing met IK10-slagvastheid: de robuustere keuze bij impact, trillingen en de zwaarste omgevingen.
In de meeste gevallen niet als primaire terreinverlichting. Voor terreinverlichting en area lighting, waarbij grote oppervlakten vanaf hoge masten verlicht moeten worden zonder lichthinder, zijn de DarkLicht oplossingen logischer en efficiënter ingezet. Op hoge masten bij werklocaties, zoals in de mijnbouw, is de Orca daarentegen een bewezen keuze.
De juiste lenshoek is afhankelijk van montagehoogte, gewenste verlichtingssterkte, oppervlaktegrootte en de aard van de werkzaamheden. Er is geen universele vuistregel die dit afdoende bepaalt. De juiste keuze wordt onderbouwd met een lichtberekening in een simulatieprogramma. Wij voeren die voor u uit, afgestemd op uw situatie: zo worden niet alleen de lenshoek, maar ook het aantal armaturen, de positionering en de verwachte verlichtingsniveaus in lux bepaald.
De Orca is gecertificeerd conform CE en IEC 60598. IEC 60598 is de internationale norm voor verlichtingsarmaturen en omvat eisen aan constructie, elektrische veiligheid en thermisch gedrag. De elektromagnetische compatibiliteit is beproefd volgens EN 55015 en EN 61547, en de voeding volgens EN 61000-3-2 klasse C en EN 61000-3-3. De besturing volgt IEC 62386 deel 101, 102 en 207 voor DALI-2. De corrosiviteitsklasse is C5-M en C5-I volgens ISO 12944, onderbouwd met een zoutneveltest van 1.000 uur volgens ISO 9227. Daarnaast helpt de Orca bij het voldoen aan EN 12464-2 voor het veilig verlichten van industriële buitenwerkplekken.
Ja. De behuizing van aluminiumlegering bevat minder dan 0,08 procent koper om galvanische corrosie te minimaliseren en is voorzien van een chroomconversielaag met een tweelaagse e-coating op titaniumbasis; de beugel is standaard van hoog treksterk 316L roestvrijstaal en alle schroeven zijn 316 roestvrijstaal, verzegeld tegen trilling. De uitvoering is beproefd met een zoutnevelbelasting van 1.000 uur volgens ISO 9227 en voldoet daarmee aan corrosiviteitsklasse C5-M en C5-I volgens ISO 12944, de zwaarste standaardklasse voor industriële en maritieme buitenomgevingen. Voor omgevingen met agressieve chemicaliën of extreem zout water is de Orca volledig in 316L leverbaar, met 20 jaar garantie op de behuizing.
Ja. De Orca is IP69K-gecertificeerd, wat betekent dat het armatuur bestand is tegen hogedruk- en stoomstraalreiniging. Dit wordt getest conform de IP69K-norm: waterstralen onder hoge druk en hoge temperatuur vanuit alle hoeken. Daarmee is hij geschikt voor omgevingen waar machines en installaties periodiek intensief gereinigd worden.
Nee, de Orca is op dit moment niet ATEX-gecertificeerd. Het armatuur is niet bestemd voor gebruik in explosiegevaarlijke zones (Zone 1, Zone 2 of vergelijkbaar). Voor toepassingen waarbij ATEX-certificering een vereiste is, adviseren wij dit vooraf te bespreken zodat een passende oplossing bepaald kan worden.
Koper in aluminiumlegeringen versnelt galvanische corrosie wanneer het aluminium in contact staat met roestvrijstaal of zeewater. Door het kopergehalte bewust onder 0,08 procent te houden, wordt deze corrosieketen onderbroken. In combinatie met de 316L beugel en de e-coating op titaniumbasis resulteert dit in een armatuur dat ook bij langdurige blootstelling aan zoute of corrosieve omgevingen zijn structurele integriteit behoudt. Dit is een bewuste materiaalkeuze, geen standaard specificatie.
Ja. De Orca is ontwikkeld voor de grootste kranen, mijnbouwmachines en offshore-installaties waar continue trillingen en zware schokken onderdeel zijn van de gebruiksomgeving. De componenten zijn gesoldeerd én verlijmd, de schroeven zijn 316 roestvrijstaal en verzegeld, en de behuizing is gegoten in plaats van samengesteld. Voor bewegende montageposities leveren wij de zelfstabiliserende stabilizing brackets en voor torenkranen het Orca Crane Bracket met robuust pensysteem. Wij hebben op dit moment geen testrapport met een genormeerde trillingsklasse, bijvoorbeeld volgens IEC 60068-2-6 of IEC 60068-2-27. Vraagt uw project om een aantoonbare G-waarde, dan beoordelen wij vooraf welke onderbouwing haalbaar is in plaats van een waarde te noemen die wij niet kunnen aantonen.
De Orca is onderhoudsarm en vereist na installatie geen periodiek productonderhoud. Er zijn geen verbruiksonderdelen of te vervangen modules; de driver is remote gemonteerd en daardoor apart bereikbaar. De aanbevolen inspectiepunten zijn gebruikelijk voor armaturen in zware omgevingen: de kabeldoorvoer op afdichting controleren, de montagebouten op torque nakijken, en de koelribben vrijhouden van stof, vet of aangroei.
Deze waarde betreft de leds zelf. In de praktijk is zelden de led de beperkende factor. De remote driver heeft een opgegeven levensduur van ten minste 100.000 uur bij een behuizingstemperatuur van 75 °C en een MTBF van meer dan 320.000 uur volgens MIL-HDBK-217F; daarmee is de driver in vrijwel elke toepassing bepalender dan de leds. Daarnaast bepalen omgevingsbelasting, temperatuur, corrosie, mechanische belasting en installatiekwaliteit de werkelijke levensduur in het veld. Wij noemen beide waarden liever apart dan één systeemgetal, omdat alleen dan te beoordelen is welk onderdeel als eerste aan vervanging toe is.
De standaard Orca AC ondersteunt 180 tot 528 VAC en is bedoeld voor fase-fase- en krachtstroomaansluitingen zoals gebruikelijk op grote kranen en industriële installaties; optioneel is een 250 tot 740 VDC uitvoering beschikbaar. De DC-uitvoering is leverbaar voor 24V-systemen (20 tot 35 VDC) en 48V-systemen (35 tot 60 VDC). De HT-uitvoeringen zijn beschikbaar in 90 tot 305 VAC en 180 tot 528 VAC. De juiste uitvoering wordt bij bestelling gekozen; bij twijfel stemmen wij dit vooraf af.
Ja. Alle AC-uitvoeringen zijn dimbaar via 0–10 V, PWM en DALI-2, met een dimbereik van 10 tot 100 procent. De DALI-uitvoering volgt IEC 62386 deel 101, 102 en 207. De dimingang is galvanisch gescheiden en de driver is programmeerbaar, waardoor ook een vaste stroominstelling, tijdgestuurd dimmen en constant lumen output mogelijk zijn. Voor de DC-uitvoeringen stemmen wij de besturing af op het boordnet. Neem contact op om de mogelijkheden voor uw configuratie te bespreken.
Ja. De Orca wordt als vast onderdeel meegeleverd op de grootste kranen en machines van toonaangevende fabrikanten, waaronder de Mammoet SK6000, de grootste landkraan ter wereld. Voor serieproductie stemmen wij de lenshoek, spanningsuitvoering, kleurtemperatuur en het montageaccessoire af op de specifieke machinearchitectuur.
De volledige maatvoering, inclusief montagepatroon en beugeldoorsneden, is opgenomen in de productdatasheet: productafmetingen 500 × 441 × 96 mm, beugel instelbaar ±240 graden in stappen van 30. De datasheet is beschikbaar via de downloadsectie of op aanvraag. Voor projectspecifieke montage leveren wij naast de standaardbeugel ook de stabilizing brackets, de rearmount bracket en het Orca Crane Bracket.
Nee. De Orca is gecertificeerd conform CE en IEC 60598, maar er is geen type-approval van een classificatiebureau zoals DNV, Lloyd’s Register, Bureau Veritas of ABS. Voor scheeps- en offshoreprojecten waar een class approval expliciet geëist wordt, bespreken wij vooraf welke documentatie het project nodig heeft en welke uitvoering daar het dichtst bij komt. Wij noemen dit liever op deze pagina dan halverwege een offertetraject, zodat u de afweging vroeg kunt maken.
De remote driver van de AC-uitvoering heeft een geïntegreerde overspanningsbeveiliging van 6 kV lijn-lijn en 10 kV lijn-aarde, beproefd volgens IEC 61000-4-5. In het armatuur zit daarnaast een transilbeveiliging die tot 6.000 A afvoert met een reactiesnelheid van 1.000 V/µs, en een ESD-beveiliging op de aansluitdraden. De driver schakelt uit en herstart automatisch bij onderspanning, begrenst de uitgangsspanning op 110 procent en regelt het uitgangsvermogen terug wanneer de behuizingstemperatuur boven circa 105 °C komt. Op locaties met een verhoogd blikseminslagrisico, zoals vrijstaande masten en havenkranen, adviseren wij aanvullend een overspanningsbeveiliging in de voedingskast.
Dat wordt niet bepaald door de bedrijfsstroom maar door de inschakelstroom. De inschakelpiek bedraagt 5,4 A bij 220 V en 13,3 A bij 400 V, gedurende 7 tot 8 milliseconden op halve piekwaarde. Op basis daarvan geeft de driverfabrikant de volgende richtlijn: bij 220 tot 230 V twee armaturen op een B16 of C16, drie op een B25 en vier tot vijf op een B32 of C32. Bij 400 V worden de armaturen over drie fasen verdeeld, waardoor het totaal per driefasenautomaat drie keer zo hoog ligt. De bedrijfsstroom is circa 2,1 A bij 380 V en circa 3,6 A bij 220 V. De volledige tabel, inclusief D-karakteristiek en 277 en 480 V, is op aanvraag beschikbaar.
De kleurconsistentie van iedere led bedraagt MacAdam step 3. Dat betekent dat het kleurverschil tussen individuele leds binnen drie standaarddeviaties van de doelkleur blijft en voor het menselijk oog niet als kleurverschil waarneembaar is. Bij een armatuur met 156 lenzen in één behuizing is dat geen detail: bij een ruimere binning worden kleurverschillen zichtbaar als vlekken in de bundel, juist op de grote afstanden waarvoor de Orca wordt ingezet. De kleurweergave-index bedraagt standaard meer dan 70 en is optioneel leverbaar in 80 of 90.
Het artikelnummer bestaat uit het armatuurtype en de kleurtemperatuur, bijvoorbeeld ORAC01-65K voor de Orca AC in 6500 K. De kleurtemperaturen zijn 65K, 40K, 27K en 22K amber, plus BIC voor de tweekleurige uitvoering.
De typecodes per uitvoering zijn: ORAC01 Orca AC, ORDC01 Orca DC, ORSS01 Orca 316L AC, ORSS02 Orca 316L DC, ORHT01 Orca HT, ORHT02 Orca HT met optieken, ORHT03 Orca 316L HT en ORHT04 Orca 316L HT met optieken. Voor de montageaccessoires gelden onder meer TPGR026 voor de rearmount bracket en TPGR031 voor de Crane Light Stabilizer.
De lenshoek wordt bij bestelling apart gespecificeerd en maakt geen deel uit van het basisartikelnummer. De HS-code van de armaturen is 9405500090.
Zoekt u de maximale lichtoutput voor een grote kraan, mijnbouwlocatie, offshore-installatie of zware industriële toepassing? Wij helpen u bij het selecteren van de juiste uitvoering, AC, DC, 316L RVS of HT, en het passende montageaccessoire. Vertel ons meer over uw toepassing, locatie en projectscope.
Uw aanvraag wordt inhoudelijk beoordeeld door ons team. Wij reageren binnen 1 werkdag.
| Reactie | binnen 1 werkdag, door een engineer |
| Lichtberekening | gratis, projectgericht |
| Uitvoeringen | AC, DC, 316L RVS en HT |
| Garantie | 5 jaar, RVS-behuizing 20 jaar |
Bel ons, dan lopen we uw situatie in vijf minuten door.
