Sobre una máquina de papel se junta todo lo que destruye la iluminación: temperaturas muy por encima de +90 °C sobre la sección de secado, vapor saturado que se condensa en cada junta, polvo de papel que se adhiere a cada superficie, y una máquina que solo se detiene unas pocas veces al año.
La iluminación estándar rara vez dura aquí un año. Nuestras luminarias están diseñadas para aguantar hasta la parada de máquina planificada, y lo demuestran a diario en VPK Paper.
Sobre la sección de secado, a altura de montaje
Estanca al vapor saturado y la condensación
Linear HT, luz lineal sobre el ancho de banda
Condensación y salpicaduras, IP67 y vidrio en lugar de plástico.
El núcleo caliente, por encima de +90 °C a altura de montaje; aquí cuelga la Linear HT con el controlador fuera de la zona caliente.
Polvo y vibración, montaje robusto y haces dirigidos.
| Zona | Solicitaciones | Luminaria | Requisito IP |
|---|---|---|---|
| Sección húmeda | Condensación y salpicaduras de agua | Snapper HT | IP67, frontal de vidrio |
| Sección de secado | Calor muy por encima de +90 °C a la altura de montaje, vapor saturado | Linear HT a lo ancho de la banda, Snapper HT | IP67 |
| Bobinas y desenrollado | Polvo de papel y vibraciones | Snapper HT SS con haz dirigido, montaje robusto | IP67 |
Una banda de papel se inspecciona por su uniformidad, y eso exige luz uniforme sin bandas de sombra. La Linear HT (300 a 1.200 mm) proyecta una línea de luz homogénea sobre todo el ancho de la banda, con alta reproducción cromática para el control de calidad de la hoja.
La longitud se elige según el ancho de la banda y la altura de montaje: el Linear HT está disponible de 300 a 1.200 mm. Sobre una banda ancha se colocan varias luminarias en línea para que la luz cubra todo el ancho sin franjas de sombra; el cálculo de iluminación determina la separación.
Para el control de calidad de la hoja también cuenta la reproducción cromática. Lo que indica el valor CRI se explica en reproducción cromática y CRI.
El estándar sobre máquinas de papel y secciones de secado: una línea de luz homogénea sobre todo el ancho de banda, 6.400 a 25.600 lúmenes, hasta +120 °C.
La todoterreno para la sección húmeda, zonas intermedias y pasarelas, también íntegramente en acero inoxidable 316L.
El conductor permanece fuera de la zona calurosa y húmeda: el mantenimiento se realiza junto a la máquina, a la altura del suelo.
Cada lámpara que falla entre dos paradas no solo deja de lucir: obliga a elegir entre seguir a oscuras o una plataforma elevadora imprevista sobre una máquina en marcha. Por eso calculamos la vida útil por posición según su calendario de paradas.
Un ejemplo de cálculo: a +105 °C continuos, una luminaria HT alcanza 71.700 horas hasta L90B05, más de ocho años. Si en esa posición una luminaria estándar se cambia cada año, en ese periodo se evitan de siete a ocho rondas de sustitución. Multiplíquelo por su coste por ronda, de plataforma elevadora, permiso de trabajo y horas de mano de obra durante la parada, y obtendrá el ahorro por posición.
¿Quiere el cálculo para su máquina? Utilice la calculadora del ahorro o solicítenos el cálculo.
Un ejemplo desarrollado con VPK Paper figura en el artículo sobre el plazo de amortización de la iluminación LED de alta temperatura.

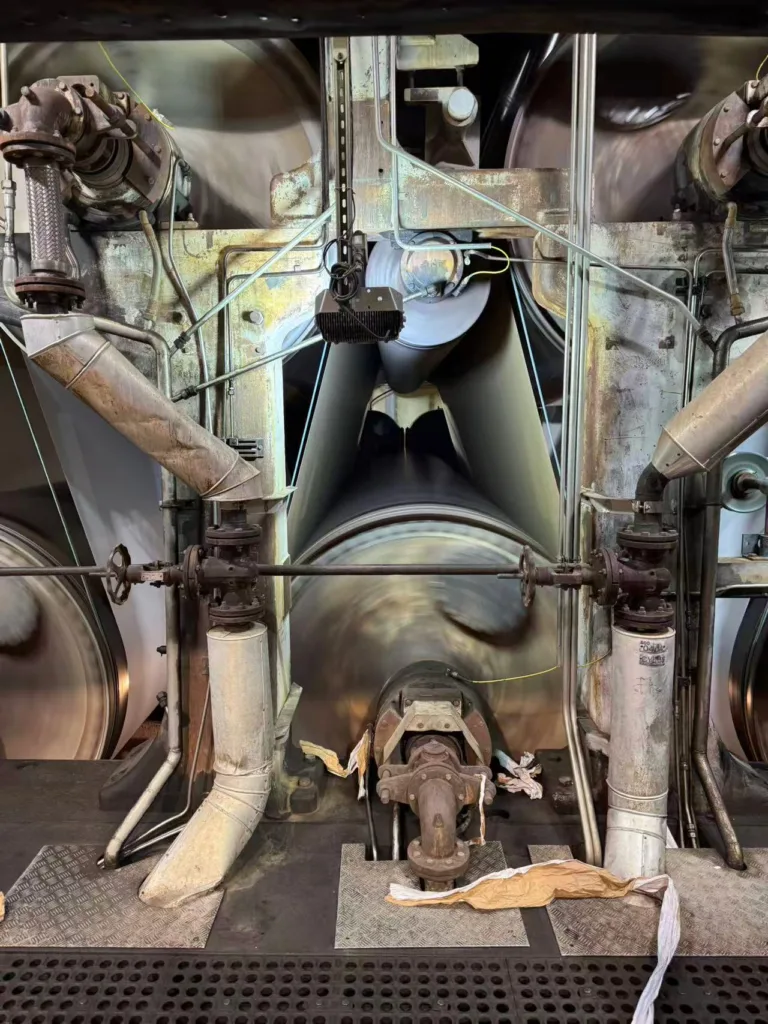

VPK ilumina sus máquinas de papel con luminarias JEL en posiciones con 120 °C y vapor. La prueba comenzó en 2020 sobre la campana de secado, con seis luminarias a la vez; ahora hay 98 luminarias Snapper HT dentro y alrededor de la máquina de papel, y aguantan de una parada planificada a la siguiente. En otras fábricas de papel, el Snapper HT funciona desde 2019.
Las máquinas de cartón y las onduladoras tienen el mismo perfil que una máquina de papel: calor, vapor y polvo. La diferencia está en las posiciones. En una onduladora, el calor se concentra sobre todo en las placas calientes y la sección de encolado, y la línea es larga y relativamente baja, por lo que la luz lineal suele funcionar mejor que los proyectores en altura.
Los elementos son los mismos que sobre la máquina de papel: el Linear HT a lo largo de la línea y el Snapper HT para posiciones más altas y zonas intermedias. El cálculo de iluminación determina la separación y la potencia por zona.
¿No encuentra su pregunta en la lista? Llámenos 033 785 9809, hablará con un ingeniero.
Luminarias diseñadas como sistema para calor y vapor: la Linear HT para luz lineal sobre el ancho de la banda, con vidrio templado químicamente, sellado IP67 y el controlador fuera de la zona caliente. Utilizable en continuo hasta +120 °C de temperatura ambiente.
Con un sellado IP67, un frontal de vidrio y cableado de silicona. El vapor saturado se condensa en cada junta; una luminaria que deja entrar humedad una vez ya no la elimina en este clima.
Ese es exactamente el objetivo de diseño. Calculamos la vida útil por posición según su calendario de paradas, para que la sustitución sea una acción planificada durante la parada de máquina y no una intervención de emergencia sobre una máquina en marcha.
La inspección de la banda exige luz uniforme sin bandas de sombra y una alta reproducción cromática, más que un simple valor de lux. El valor correcto depende de la velocidad de la banda y de la tarea de inspección; lo calculamos en el estudio luminotécnico.
Sí. La carcasa lisa y el frontal de vidrio dan poco agarre al polvo, y las luminarias están construidas para soportar limpiezas periódicas. El polvo sobre el haz se soluciona con una ronda de limpieza durante la parada.
Sí. Las máquinas de cartón y las líneas de cartón ondulado presentan el mismo perfil de calor, vapor y polvo; las mismas luminarias y el mismo diseño de sistema encajan allí.
A la altura de montaje sobre la sección de secado, muy por encima de +90 °C, con posiciones de hasta +120 °C, como en VPK Paper. Por eso, mida a la altura donde colgará la luminaria: allí hace bastante más calor que en el suelo, y esa temperatura determina la vida útil.
La iluminación en las máquinas de papel pertenece al sector industria pesada.
La máquina de papel es uno de los entornos para los que nuestra iluminación LED de alta temperatura fue diseñada, con el controlador fuera de la zona caliente y una curva de vida útil publicada.
