Un nuevo diseño de iluminación de terminal en mástiles de 30 metros de altura, con grandes distancias entre mástiles, estrictos requisitos de contaminación lumínica y operaciones continuas las 24 horas del día, los 7 días de la semana.
Cliente
34 postes de luz
van 30 metros
50 lux
promedio
Vlaardingen,
Países Bajos
Todo 0,45 (Uo)
uniformidad
30%: más eficiente
proporcionan otras ofertas de LED

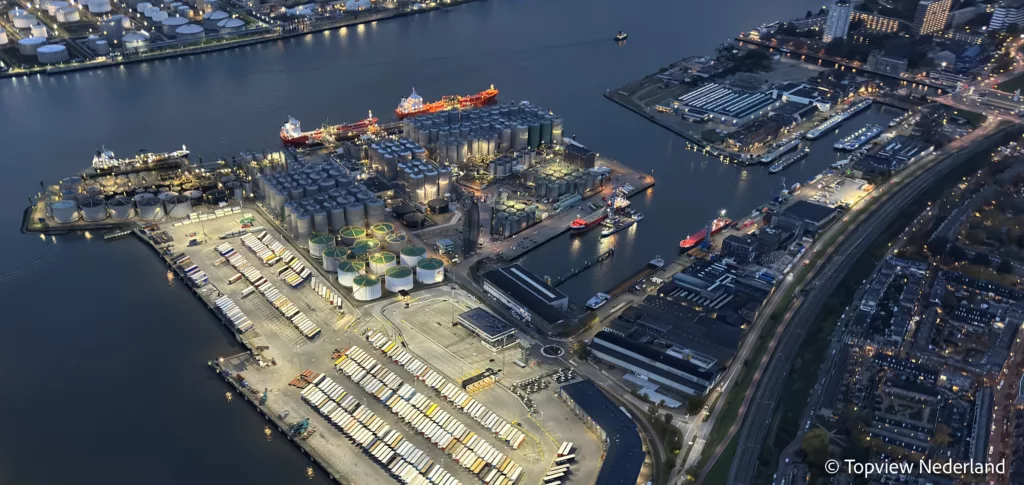

DFDS modernizó la terminal en Vlaardingen: la parte existente se hizo más sostenible mientras se construía simultáneamente una nueva parte de la terminal. Todo esto ocurrió en una terminal que está operativa 24/7, con tráfico regular que circula justo al lado de los límites del sitio.
JEL se encargó del diseño de iluminación y la instalación de la nueva iluminación de terminales mástiles de 30 metros de altura. La ejecución requirió trabajos con grúa y plataforma elevadora para colocar y reemplazar los mástiles y las coronas, sin interrumpir la operación en la terminal.
El mayor desafío técnico fue la muy gran distancia entre mástiles: 145 metros entre mástiles de solo 30 metros de altura, aproximadamente cinco veces la altura del mástil. Con tal proporción, rápidamente se crean zonas oscuras y sombras entre los mástiles.
Además, la terminal se encuentra en el límite de una zona industrial con viviendas y edificios residenciales adyacentes. Por lo tanto, el diseño tuvo que evitar el deslumbramiento y la contaminación lumínica hacia el área residencial, al mismo tiempo que se debía alcanzar el nivel de iluminación requerido en el sitio.
El proyecto comenzó como una solicitud de sostenibilidad para la parte existente de la terminal, pero coincidió con la construcción de una parte de terminal completamente nueva. Ambas debían resolverse en un diseño de iluminación coherente.
Por encargo del contratista principal Boskalis, JEL instaló en 2021 el nuevo sistema de iluminación de la terminal en mástiles de 30 metros de altura recién colocados. En total, la terminal cuenta con 34 mástiles de 30 metros con unas seis luminarias por mástil, lo que suma unas 180 luminarias del modelo DarkLicht.
Ficha del proyecto
Tipo de proyecto
Terminal nueva, iluminación de terminal y sostenibilidad
Ubicación
Vlaardingen, Holanda Meridional, Países Bajos
Cliente
Operador de terminal (ejecución a través del contratista principal Boskalis)
Entorno
Abrir terminal de carga, operación 24/7, barrio residencial y torres de apartamentos contiguos, tráfico a lo largo del límite del sitio
Situación actual
Sostenibilidad de la sección de la terminal existente combinada con la construcción de una nueva sección de la terminal
Alcance
Diseño de iluminación e ingeniería, control de la contaminación lumínica, torres de iluminación de 30 metros, luminarias DarkLicht, instalación y mantenimiento
Resultado
50 lux de promedio con una uniformidad de hasta 0,45 (Uo), muy por encima de la norma, y aproximadamente un 30% de ahorro energético en comparación con las demás soluciones LED ofrecidas
Normas
EN 12464-2:2024, NSVV-richtlijn sobre contaminación lumínica, Eurocode (mulas de iluminación) y NEN 1010 (instalación eléctrica)
¿Prefiere contacto directo? +31 33 785 9809
JEL diseñó el concepto de iluminación de la terminal desde la situación real en el sitio: la gran distancia entre mástiles de 145 metros, la intensidad de iluminación requerida en el sitio y los estrictos requisitos de contaminación lumínica delSubstituting adjacent residential neighborhood and residential towers.
Al definir primero el entorno y el sistema, y solo después elegir el producto, se logró, mediante luminarias DarkLicht de corte total, una iluminación uniforme del terreno sin luz difusa ni deslumbramiento hacia las viviendas, conforme a la norma EN 12464-2:2024 y la directriz NSVV sobre contaminación lumínica.
Paso 1
El entorno
Lo que ocurre en el lugar determina el diseño: altura, tiempo de funcionamiento, entorno, normas.
Paso 2
El sistema
La distribución de la luz, la uniformidad y el deslumbramiento se calculan antes de seleccionar una luminaria.
Paso 3
El producto
A continuación, sigue la selección de la luminaria, la óptica y el montaje que se ajustan a dicho cálculo.
JEL proporcionó el alcance completo necesario para la nueva iluminación de la terminal de DFDS Vlaardingen.
JEL diseñó el concepto de iluminación considerando la iluminancia requerida, la gran distancia entre postes de 145 metros y los estrictos requisitos de contaminación lumínica del barrio residencial adyacente.
Gracias a las luminarias DarkLicht con corte total y a los ángulos de orientación precisos, la luz difusa y el deslumbramiento hacia las viviendas y los bloques de pisos se reducen al mínimo, de conformidad con la directriz NSVV sobre contaminación lumínica.

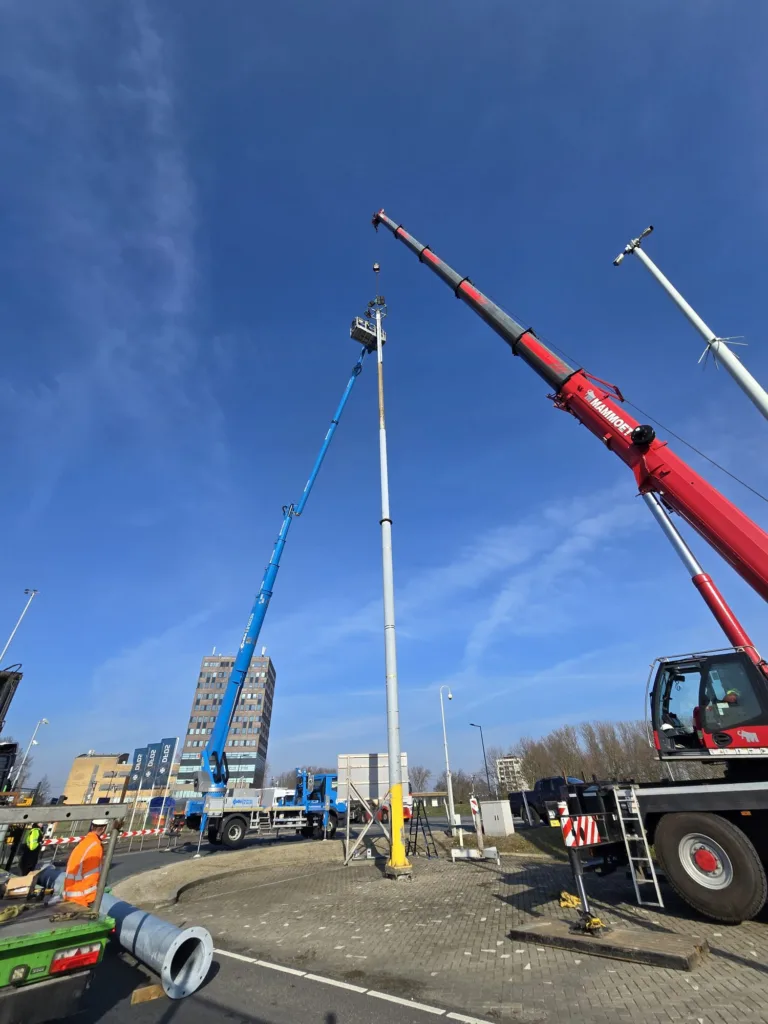

El postes de luz de 30 metros de altura Se han instalado y equipado con unas seis luminarias DarkLicht por mástil. La instalación se llevó a cabo con una plataforma elevadora y una grúa mientras se desarrollaban las operaciones de la terminal.

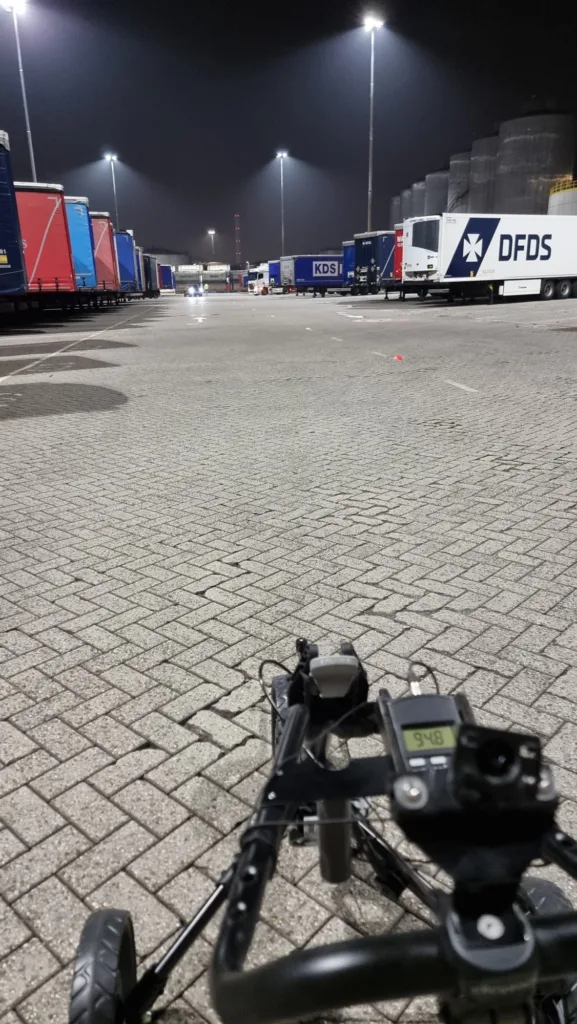

Tras la realización, se ha verificado que el terreno alcanza un promedio de 50 lux con una uniformidad de hasta 0,45 (Uo), muy por encima del requisito normativo de 0,25.

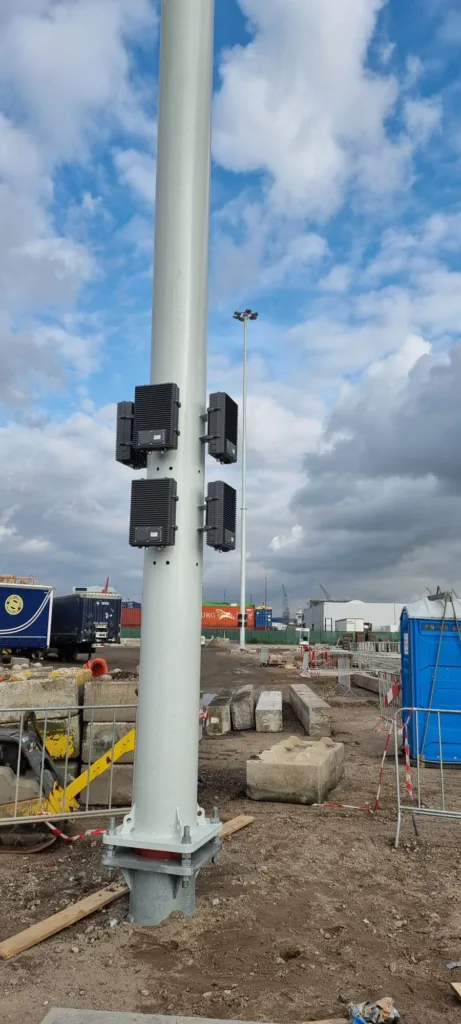

El proyecto incluyó la infraestructura de cableado y las conexiones para la nueva iluminación de la terminal en las 34 farolas.
JEL coordinó el diseño de iluminación, los mástiles, la instalación eléctrica y la operación de la terminal, y supervisó todo el alcance de la iluminación, por encargo del contratista principal Boskalis.
La instalación obtiene un promedio de 50 lux en el terreno con una uniformidad entre 0,35 y 0,45, considerablemente por encima de 0,25 requerido por la norma, y eso a pesar de la distancia del poste de 145 metros.
En comparación con otras soluciones LED de marcas de primera línea disponibles en el mercado, esta instalación ofrece un ahorro energético de aproximadamente 30 %. Esa combinación de calidad de la luz, control de la contaminación lumínica y eficiencia fue una de las razones principales por las que el proyecto se adjudicó a JEL.
50 lux de promedio con una uniformidad de hasta 0,45 (Uo), muy por encima de la norma, y aproximadamente un 30% de ahorro energético en comparación con las demás soluciones LED ofrecidas
Producto usado
El terminal está equipado con Lámparas DarkLicht DL1 y DL2, dividido en 34 mástiles de 30 metros con aproximadamente seis luminarias por mástil, lo que suma unas 180 luminarias.
Se ha elegido el modelo DarkLicht por su distribución lumínica de corte total: la luz se dirige de forma específica hacia la zona de trabajo y prácticamente no se dispersa hacia el entorno. Precisamente en una terminal situada junto a viviendas, esto resulta fundamental para controlar la contaminación lumínica.
En DFDS Vlaardingen, la altura de los mástiles (30 m) presentaba una relación inusual con la distancia entre ellos (145 m, aproximadamente 5 veces la altura de los mástiles). Esto requiere luminarias con una óptica controlada con precisión y un diseño de iluminación que evite las sombras proyectadas y las zonas oscuras entre los postes. Con luminarias DarkLicht y un diseño calculado a medida, conseguimos una media de 50 lux con una uniformidad de hasta 0,45.
La terminal linda con viviendas y bloques de apartamentos. Gracias a las luminarias DarkLicht con corte total, a los ángulos de iluminación orientados y al cumplimiento de la directiva NSVV sobre contaminación lumínica, la luz difusa y el deslumbramiento hacia la zona residencial se reducen al mínimo, sin que ello afecte al nivel de iluminación del recinto.
Sí. Los trabajos se llevaron a cabo en una terminal operativa 24/7 con tráfico a lo largo de los límites del sitio. La instalación con plataforma elevadora y grúa se programó de manera que la operación pudiera continuar.
En comparación con otras soluciones LED de marcas de primera línea disponibles en el mercado, esta instalación permite un ahorro energético de aproximadamente 30 %, lo que ha sido uno de los motivos por los que el proyecto se ha adjudicado a JEL.
EN 12464-2:2024 para la intensidad lumínica y uniformidad, la directriz NSVV de deslumbramiento para el diseño de iluminación, Eurocódigo para los postes de luz y NEN 1010 para la instalación eléctrica.
