La clásica lámpara de trabajo profesional: de 35 a 65 W y hasta 8 200 lúmenes, de amplia versatilidad para su uso en máquinas, vehículos y maquinaria.
Cuatro potencias de DC en una sola plataforma, con el conector Deutsch integrado en la carcasa y sin controlador independiente. A medio camino entre el compacto Goby Mini y el más robusto Piranha, este modelo es el caballo de batalla para el uso profesional diario, y también está disponible en una versión para altas temperaturas de hasta +120 °C.
Respuesta en 1 día laborable por parte de un ingeniero. Posibilidad de cálculo lumínico y luminaria de prueba gratuitos.

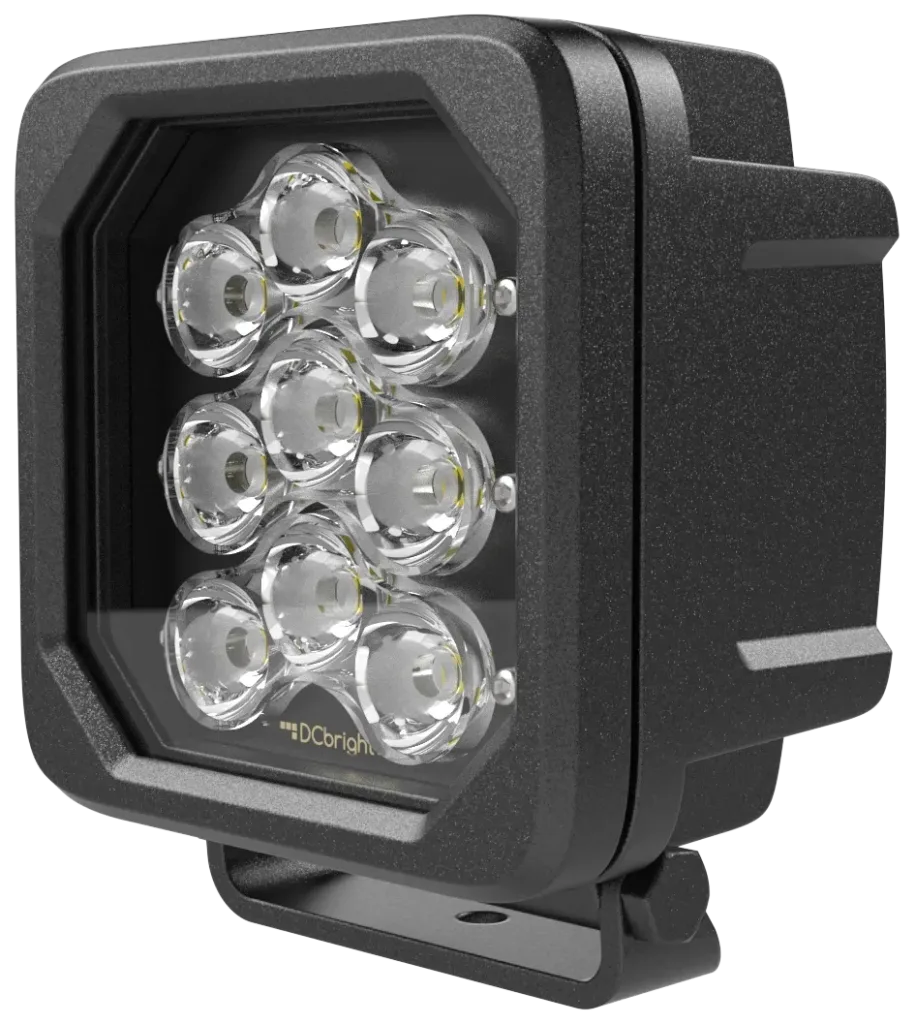

Goby 9 en Titanium Black, con el soporte estándar de acero 316L.
Ultra, 65 W y 126 lm/W
también IP66, IP67 e IP68
con policarbonato, IK09 con vidrio
en resonancia, IEC 60068-2-6
en toda la luminaria
incluye soporte de 316L
El modelo más versátil entre el compacto Goby Mini y el más robusto Piranha: una lámpara de trabajo clásica, potente y versátil para el uso profesional diario.
El Goby no está diseñado para cualquier tarea. Tener claras sus limitaciones permite obtener un mejor resultado final.
La misma carcasa moldeada de 120 × 141 × 79 mm; lo que difiere es la potencia y la especialización. Cuatro modelos de DC, una gama para altas temperaturas y el compacto Mini como su «hermano pequeño».
2.300 lm con 18 W
La versión compacta, de 112 × 70 × 60 mm y 1,1 kg, para espacios de montaje más reducidos. Un producto propio con su propia página.
GODC01
2.600 lm con 13 W
La misma carcasa, adaptada para +120 °C: cristal templado químicamente, distribución a 120° y, en el caso de la AC, un controlador remoto situado fuera de la zona caliente.
GOHT01 · GOHT02
4.600 – 8.200 lm
Cuatro potencias en la misma carcasa: 35, 55 (en dos paquetes de iluminación) y 65 W. Conector Deutsch en la carcasa, controladores en la placa de circuito impreso, alimentación directa de 9 a 32 VCC.
GODC03 · GODC05 · GODC06 · GODC07
Cinco faros de trabajo, con potencia creciente. La elección adecuada depende de las necesidades de la máquina: tamaño, resistencia o luz de trabajo sin deslumbramiento.
| Luminaria | Carrete en la línea | Potencia | IP e IK | Peso |
|---|---|---|---|---|
 Goby Mini2.300 lúmenes | La luz de trabajo más compacta, para posiciones de montaje más pequeñas. | 18 W | IP69K / IK10 | 1,1 kilogramos |
 DarkLicht Mini4.800 lúmenes | Lámpara de trabajo compacta y antideslumbrante con full cut-off. | 30 W | IP69K / IK08 | 1,0 kilogramo |
 Goby8.200 lúmenes | La clásica lámpara de trabajo profesional, de amplia aplicación en cuatro potencias. | De 35 a 65 W | IP69K / IK10 | 1,8 kilogramos |
 Piranha8.400 lúmenes | La lámpara de trabajo de construcción más robusta, también disponible en 316L y AC. | 55 a 70 W | IP69K / IK10 | 3,1 kg |
 DarkLicht S12.825 lúmenes | La mayor lámpara de trabajo no deslumbrante, con la potencia de un pequeño proyector. | 60 a 75 W | IP69K / IK08 | 3,3 kg |
El Goby está disponible en cuatro potencias de DC y como versión de alta temperatura. Elija una versión y la lista completa de especificaciones debajo cambiará en consecuencia, incluido el número de artículo, el consumo de corriente y la conexión.
Número de artículo
La potencia de entrada de la línea: 35 W para cabinas, puntos de servicio y posiciones cercanas al trabajo.
4.600 lm
| Flujo luminoso | 4.600 lm |
| Potencia absorbida | 35 W |
| Eficiencia | 131 lm/W |
| Ópticas | punto de 14°, 38°, 69°, haz de 14° × 46°, combinaciones posibles |
| Colores de luz | 6500K, 5000K, 4000K, 2700K en ámbar 2200K |
| Bicolor | 4000K con ámbar de 2200K, conmutable durante el funcionamiento |
| IRC (Ra) | > 70, opcionalmente 80 o 90 |
| Consistencia de color | < MacAdam de 3 pasos |
| Rango de tensión | 9–32 VDC |
| Tensión nominal | 24 V / 12 V |
| Absorción de corriente | aprox. 1,5 A a 24 V · 2,9 A a 12 V |
| Atenuar | hecho a medida |
| Driver | Impresión de los controladores de DC |
| Tipo de controlador | no aplicable, controlador en placa |
| Corriente de entrada | no aplicable, controlador en placa |
| Grifería por máquina automática | no aplicable, controlador en placa |
| Protección contra sobretensiones | no aplicable, controlador en placa |
| Factor de potencia y distorsión armónica total | no aplicable, controlador en placa |
| Carcasa | aluminio fundido, < 0,08 % cobre |
| Tratamiento de superficies | capa de conversión con recubrimiento electrónico de titanio de 2 capas |
| Ortodoncia | acero inoxidable 316L de alta resistencia a la tracción, ilimitado desde −60° hasta +30° |
| Frontal | Policarbonato resistente a los rayos UV IK10 o vidrio templado químicamente IK09 |
| Color | Negro Titanio |
| Dimensiones | 120 × 141 × 79 mm |
| Peso | 1,8 kg, soporte incluido |
| Plazo de entrega | Estándar en una semana, a medida según acuerdo |
| Tipo de cable | sin cable: conector en la carcasa |
| Conexión | Deutsch DTP04 bipolar, en la carcasa |
| Accesorios | Crane Light Director |
| Clasificación IP | IP66, IP67, IP68 e IP69K |
| Resistencia al impacto | IK10 con policarbonato, IK09 con vidrio |
| Clase de corrosión | C5 Industrial en Marítimo (ISO 9223) |
| Clase de vibración | 6 G a resonancia (IEC 60068-2-6), impacto IEC 60068-2-27 |
| Temperatura de funcionamiento | De −45 a +50 °C |
| Vida útil de los leds | TM-21 L90B05 > 360.000 horas |
| Vida útil del controlador | no procede |
| controlador de tiempo medio entre fallos | no aplicable, controlador en placa |
| Garantía | 5 años en la luminaria completa |
| Certificación | CE, IEC 60598, EN 55015, EN 61547, CEM. América del Norte bajo demanda. |
| Embalaje | según la cantidad, a petición |
Número de artículo
El término medio a 12 y 24 V: 55 W y 6300 lúmenes, el Goby más montado.
6.300 lm
| Flujo luminoso | 6.300 lm |
| Potencia absorbida | 55 W |
| Eficiencia | 115 lm/W |
| Ópticas | punto de 14°, 38°, 69°, haz de 14° × 46°, combinaciones posibles |
| Colores de luz | 6500K, 5000K, 4000K, 2700K en ámbar 2200K |
| Bicolor | 4000K con ámbar de 2200K, conmutable durante el funcionamiento |
| IRC (Ra) | > 70, opcionalmente 80 o 90 |
| Consistencia de color | < MacAdam de 3 pasos |
| Rango de tensión | 9–32 VDC |
| Tensión nominal | 24 V / 12 V |
| Absorción de corriente | aprox. 2,3 A a 24 V · 4,6 A a 12 V |
| Atenuar | hecho a medida |
| Driver | Impresión de los controladores de DC |
| Tipo de controlador | no aplicable, controlador en placa |
| Corriente de entrada | no aplicable, controlador en placa |
| Grifería por máquina automática | no aplicable, controlador en placa |
| Protección contra sobretensiones | no aplicable, controlador en placa |
| Factor de potencia y distorsión armónica total | no aplicable, controlador en placa |
| Carcasa | aluminio fundido, < 0,08 % cobre |
| Tratamiento de superficies | capa de conversión con recubrimiento electrónico de titanio de 2 capas |
| Ortodoncia | acero inoxidable 316L de alta resistencia a la tracción, ilimitado desde −60° hasta +30° |
| Frontal | Policarbonato resistente a los rayos UV IK10 o vidrio templado químicamente IK09 |
| Color | Negro Titanio |
| Dimensiones | 120 × 141 × 79 mm |
| Peso | 1,8 kg, soporte incluido |
| Tipo de cable | sin cable: conector en la carcasa |
| Conexión | Deutsch DTP04 bipolar, en la carcasa |
| Accesorios | Crane Light Director |
| Clasificación IP | IP66, IP67, IP68 e IP69K |
| Resistencia al impacto | IK10 con policarbonato, IK09 con vidrio |
| Clase de corrosión | C5 Industrial en Marítimo (ISO 9223) |
| Clase de vibración | 6 G a resonancia (IEC 60068-2-6), impacto IEC 60068-2-27 |
| Temperatura de funcionamiento | De −45 a +50 °C |
| Vida útil de los leds | TM-21 L90B05 > 360.000 horas |
| Vida útil del controlador | no procede |
| controlador de tiempo medio entre fallos | no aplicable, controlador en placa |
| Garantía | 5 años en la luminaria completa |
| Certificación | CE, IEC 60598, EN 55015, EN 61547, CEM. América del Norte bajo demanda. |
| Embalaje | según la cantidad, a petición |
Número de artículo
La misma potencia que el modelo Goby 9, pero con un sistema de iluminación más eficiente: 7.200 lúmenes con 55 W.
7.200 lm
| Flujo luminoso | 7.200 lm |
| Potencia absorbida | 55 W |
| Eficiencia | 131 lm/W |
| Ópticas | punto de 14°, 38°, 69°, haz de 14° × 46°, combinaciones posibles |
| Colores de luz | 6500K, 5000K, 4000K, 2700K en ámbar 2200K |
| Bicolor | 4000K con ámbar de 2200K, conmutable durante el funcionamiento |
| IRC (Ra) | > 70, opcionalmente 80 o 90 |
| Consistencia de color | < MacAdam de 3 pasos |
| Rango de tensión | 9–32 VDC |
| Tensión nominal | 24 V |
| Absorción de corriente | aprox. 2,3 A a 24 V · 4,6 A a 12 V |
| Atenuar | hecho a medida |
| Driver | Impresión de los controladores de DC |
| Tipo de controlador | no aplicable, controlador en placa |
| Corriente de entrada | no aplicable, controlador en placa |
| Grifería por máquina automática | no aplicable, controlador en placa |
| Protección contra sobretensiones | no aplicable, controlador en placa |
| Factor de potencia y distorsión armónica total | no aplicable, controlador en placa |
| Carcasa | aluminio fundido, < 0,08 % cobre |
| Tratamiento de superficies | capa de conversión con recubrimiento electrónico de titanio de 2 capas |
| Ortodoncia | acero inoxidable 316L de alta resistencia a la tracción, ilimitado desde −60° hasta +30° |
| Frontal | Policarbonato resistente a los rayos UV IK10 o vidrio templado químicamente IK09 |
| Color | Negro Titanio |
| Dimensiones | 120 × 141 × 79 mm |
| Peso | 1,8 kg, soporte incluido |
| Tipo de cable | sin cable: conector en la carcasa |
| Conexión | Deutsch DTP04 bipolar, en la carcasa |
| Accesorios | Crane Light Director |
| Clasificación IP | IP66, IP67, IP68 e IP69K |
| Resistencia al impacto | IK10 con policarbonato, IK09 con vidrio |
| Clase de corrosión | C5 Industrial en Marítimo (ISO 9223) |
| Clase de vibración | 6 G a resonancia (IEC 60068-2-6), impacto IEC 60068-2-27 |
| Temperatura de funcionamiento | De −45 a +50 °C |
| Vida útil de los leds | TM-21 L90B05 > 360.000 horas |
| Vida útil del controlador | no procede |
| controlador de tiempo medio entre fallos | no aplicable, controlador en placa |
| Garantía | 5 años en la luminaria completa |
| Certificación | CE, IEC 60598, EN 55015, EN 61547, CEM. América del Norte bajo demanda. |
| Embalaje | según la cantidad, a petición |
Número de artículo
El modelo de gama alta: 8.200 lúmenes con 65 W, para la red de a bordo de 24 V.
8.200 lm
| Flujo luminoso | 8.200 lm |
| Potencia absorbida | 65 W |
| Eficiencia | 126 lm/W |
| Ópticas | punto de 14°, 38°, 69°, haz de 14° × 46°, combinaciones posibles |
| Colores de luz | 6500K, 5000K, 4000K, 2700K en ámbar 2200K |
| Bicolor | 4000K con ámbar de 2200K, conmutable durante el funcionamiento |
| IRC (Ra) | > 70, opcionalmente 80 o 90 |
| Consistencia de color | < MacAdam de 3 pasos |
| Rango de tensión | 20–32 VDC |
| Tensión nominal | 24 V |
| Absorción de corriente | aprox. 2,7 A a 24 V |
| Atenuar | hecho a medida |
| Driver | Impresión de los controladores de DC |
| Tipo de controlador | no aplicable, controlador en placa |
| Corriente de entrada | no aplicable, controlador en placa |
| Grifería por máquina automática | no aplicable, controlador en placa |
| Protección contra sobretensiones | no aplicable, controlador en placa |
| Factor de potencia y distorsión armónica total | no aplicable, controlador en placa |
| Carcasa | aluminio fundido, < 0,08 % cobre |
| Tratamiento de superficies | capa de conversión con recubrimiento electrónico de titanio de 2 capas |
| Ortodoncia | acero inoxidable 316L de alta resistencia a la tracción, ilimitado desde −60° hasta +30° |
| Frontal | Policarbonato resistente a los rayos UV IK10 o vidrio templado químicamente IK09 |
| Color | Negro Titanio |
| Dimensiones | 120 × 141 × 79 mm |
| Peso | 1,8 kg, soporte incluido |
| Tipo de cable | sin cable: conector en la carcasa |
| Conexión | Deutsch DTP04 bipolar, en la carcasa |
| Accesorios | Crane Light Director |
| Clasificación IP | IP66, IP67, IP68 e IP69K |
| Resistencia al impacto | IK10 con policarbonato, IK09 con vidrio |
| Clase de corrosión | C5 Industrial en Marítimo (ISO 9223) |
| Clase de vibración | 6 G a resonancia (IEC 60068-2-6), impacto IEC 60068-2-27 |
| Temperatura de funcionamiento | De −45 a +50 °C |
| Vida útil de los leds | TM-21 L90B05 > 360.000 horas |
| Vida útil del controlador | no procede |
| controlador de tiempo medio entre fallos | no aplicable, controlador en placa |
| Garantía | 5 años en la luminaria completa |
| Certificación | CE, IEC 60598, EN 55015, EN 61547, CEM. América del Norte bajo demanda. |
| Embalaje | según la cantidad, a petición |
Número de artículo
Para zonas de horno y compartimentos de motor: hasta +120 °C con AC, +110 °C con DC. Vidrio templado químicamente de serie.
2.600 lm
| Flujo luminoso | 2.600 lm |
| Potencia absorbida | 13 W |
| Eficiencia | 200 lm/W |
| Ópticas | 120°, muy amplio; no es posible utilizar lentes ópticas |
| Colores de luz | 6500K, 4000K y 2700K |
| Bicolor | No disponible de serie |
| IRC (Ra) | > 70, opcionalmente 80 o 90 |
| Consistencia de color | < MacAdam de 3 pasos |
| Rango de tensión | 90–305 VCA o 9–32 VCC |
| Tensión nominal | 24 V en DC |
| Absorción de corriente | aprox. 0,05 A a 230 V · 0,55 A a 24 V |
| Atenuar | 0–10 V, PWM y DALI-2 (AC); DC a medida |
| Driver | AC: control remoto BLD075, compatible con el DRB-1 · DC: en la placa de circuito impreso |
| Tipo de controlador | BLD075, 75 W (AC) |
| Corriente de entrada | 66 A de pico, T50 de 170 µs a 220 V |
| Grifería por máquina automática | B16: 11 · C16: 19 · C25: 30 · D16: 32 |
| Protección contra sobretensiones | 6 kV línea a línea, 10 kV línea a tierra (IEC 61000-4-5) |
| Factor de potencia y distorsión armónica total | > 0,9 a 65–100, carga %, THD < 15 % a 60–100 % |
| Carcasa | aluminio fundido, < 0,08 % cobre |
| Tratamiento de superficies | capa de conversión con recubrimiento electrónico de titanio de 2 capas |
| Ortodoncia | acero inoxidable 316L de alta resistencia a la tracción, ilimitado desde −60° hasta +30° |
| Frontal | vidrio templado químicamente IK09 o borosilicato |
| Color | Titanium Gris claro |
| Dimensiones | 120 × 141 × 79 mm |
| Peso | 1,8 kg, soporte incluido |
| Tipo de cable | SiHF-OB, 15,0 m |
| Conexión | cable premontado, hilos sueltos |
| Accesorios | Caja de altavoces DRB-1 |
| Clasificación IP | IP66, IP67, IP68 e IP69K |
| Resistencia al impacto | IK09 |
| Clase de corrosión | C5 Industrial en Marítimo (ISO 9223) |
| Clase de vibración | 6 G a resonancia (IEC 60068-2-6), impacto IEC 60068-2-27 |
| Temperatura de funcionamiento | De −45 a +120 °C (AC), hasta +110 °C (DC) |
| Vida útil de los leds | TM-21 L90B05 > 360 000 horas a 50 °C, 51 400 horas a 120 °C |
| Vida útil del controlador | ≥ 100.000 h a Tc 75 °C, ≥ 130.000 h a Tc 50 °C |
| controlador de tiempo medio entre fallos | ≥ 320 000 horas a Tc 75 °C (MIL-HDBK-217F) |
| Garantía | 5 años hasta +120 °C |
| Certificación | CE, IEC 60598, EN 55015, EN 61547, CEM. América del Norte bajo demanda. |
| Embalaje | según la cantidad, a petición |
Todos los valores indicados anteriormente figuran también en la ficha técnica, junto con las dimensiones y el código de pedido.
El controlador está separado de la luminaria y puede colocarse en la caja de controladores DRB-1. Los valores siguientes provienen de las hojas de datos de Upowertek y se aplican por controlador, no por luminaria.
75 W, con mando a distancia, para el HT AC
T50 170 µs a 220 V
línea-línea / línea-tierra, IEC 61000-4-5
a Tc 75 °C, MIL-HDBK-217F
| Driver | B16 | C16 | C25 | D16 |
|---|---|---|---|---|
| BLD075 · HT AC 13 W | 11 | 19 | 30 | 32 |
Calculado con ABB S200 a 220 V, según la tabla de interruptores automáticos del fabricante. Valor orientativo para la fase de ingeniería y no sustituye al cálculo de la instalación; para la verificación nos encargamos de un asesoramiento de iluminación y cálculo de instalación. Si hay varios controladores en una sola luminaria, divida la cantidad entre ese número de controladores.
El ángulo del objetivo determina dónde incide la luz. A continuación se muestran los ángulos medidos de nuestra propia biblioteca IES, junto con el nombre de la óptica como referencia de pedido. El nombre de la óptica no es un valor de medición: la óptica de 14° mide 13°. Si tiene dudas entre dos ángulos, le ayudaremos a justificar su elección con un cálculo gratuito de la iluminación.
Faro de largo alcance, de 20 a 80 m
El ángulo más seleccionado, de 8 a 30 m
Amplia superficie de trabajo cercana, de hasta 15 m
Asimétrico, a lo largo de la botavara, de la calzada o del muelle
| Óptica | Ángulo de haz 50 % | Veldhoek 10 % | Distancia de aplicación |
|---|---|---|---|
| Puesto número 14 | 13° | ver diagrama | De 20 a 80 m, medidos con la óptica DCB9 |
| 38° | 38 ° nominal | ver diagrama | De 8 a 30 m, la opción estándar |
| 69° | 69° nominal | ver diagrama | hasta 15 m, ancho cercano |
| llamarada de 14° × 46° | asimétrico | ver diagrama | zonas alargadas, combinaciones posibles |
El ángulo de haz es el ángulo completo entre las direcciones en las que la intensidad ha descendido hasta el 50 % de su valor máximo; el ángulo de campo utiliza el 10 %. El rendimiento lumínico ascendente es de 0 % con una inclinación de 0°. Es posible combinar diferentes sistemas ópticos dentro de una misma luminaria.
En máquinas y vehículos, la conexión es un factor tan determinante como el soporte o una linterna de trabajo a la hora de garantizar su vida útil. Por ello, el modelo Goby se ha diseñado en torno al conector Deutsch: sin cable, sin caja de conexiones ni prensaestopas.
El conector bipolar está integrado directamente en la pieza moldeada: la conexión se realiza con un solo clic a la red de a bordo, sin cables, cajas de conexiones ni racores que puedan constituir una fuente de averías.
Soporte de acero inoxidable de alta resistencia a la tracción, ajustable sin límites dentro del rango. El haz se mantiene en su sitio incluso cuando la máquina vibra.
Suspensión autoalineable para uso en grúas, que mantiene el haz dirigido hacia la carga mientras se mueve la pluma.
La versión HT cuenta con un controlador remoto BLD075; el DRB-1 lo recibe, fuera de la zona caliente, con un cable SiHF de 15 metros entre ambos.
Un cable de protección contra caídas se suministra opcionalmente y, en caso de montaje sobre un área de trabajo, a menudo constituye un requisito estricto. La caja de control DRB-1 aloja el controlador remoto y se monta directamente detrás de la luminaria con el soporte de montaje trasero. La Crane Light Stabilizer tiene su propia página de producto. Para grúas torre, véase también Iluminación de grúa torre.
Todas las dimensiones en milímetros. El patrón de montaje y las secciones transversales del soporte se encuentran en la hoja de datos; los archivos DXF y STEP están disponibles previa solicitud.
Alzados con acotación. No se deben cortar las cotas.
| Luminaria | 120 × 141 × 79 mm |
| Peso | 1,8 kilogramos |
| Ajuste del soporte | sin límite, de −60° a +30° |
| Conexión | Deutsch DTP04 en la carcasa, HT con cable SiHF de 15,0 m |
| Color | Titanium Black, HT en Titanium Light Grey |
| Embalaje | a petición |
El peso indicado incluye el soporte. Las dimensiones y el peso del embalaje se incluyen en la especificación, ya que JEL se encarga del transporte.
Dónde se encuentra el Goby en la práctica y por qué allí.
Sobre cabina, brazo y contrapeso de excavadoras, palas cargadoras y camiones de gran tonelaje. El conector Deutsch se conecta directamente a la red de a bordo, sin caja de conexiones como fuente de averías.
En tractores, vehículos todoterreno y equipos todoterreno, el sistema de a bordo de 12 voltios y la resistencia a las vibraciones son fundamentales. El Goby es la luz de trabajo estándar para este fin.
Como alivio de tareas en la pluma y el puente grúa, cerca de la carga y el gancho. Con el Crane Light Director, el haz permanece dirigido hacia la carga.
En vehículos de servicio, zonas de acceso y puestos de trabajo alrededor de la máquina: iluminación de trabajo adecuada para uso profesional diario.
Allí donde las lámparas de trabajo estándar no resisten las altas temperaturas, la Goby HT sigue funcionando: en hornos, fundiciones y compartimentos de motor, con temperaturas ambientales de hasta +120 °C. El cristal templado químicamente y un ángulo de dispersión de 120° vienen de serie.
La versión de AC mantiene el controlador fuera de la zona caliente: un cable SiHF-OB de 15 metros de longitud cubre la distancia hasta el BLD075 remoto, que cabe en la caja del controlador DRB-1. La versión de DC se conecta directamente a una tensión de 9–32 V y funciona hasta +110 °C.
| Vida útil a +50 °C | > 360.000 horas |
| a +85 °C | 103.000 horas |
| a +105 °C | 71.700 horas |
| a +120 °C | 51.400 horas |
TM-21 L90B05. Garantía de 5 años hasta +120 °C. Véase también iluminación a altas temperaturas.
Cada afirmación conlleva su condición en el mismo sentido. Puede leer más sobre los métodos de prueba en calidad del producto y garantía.
Prueba de niebla salina neutra según ISO 9227, realizada sobre una carcasa moldeada previamente rayada: tras 1.007 horas, no se observa corrosión filiforme del revestimiento.
Resistente a vibraciones de hasta 6 G en resonancia, según la norma IEC 60068-2-6, con ensayo de golpes según la norma IEC 60068-2-27.
Diseñado y perfeccionado en Europa, para la maquinaria de fabricantes europeos: desde maquinaria agrícola y vehículos de servicio hasta grúas y maquinaria de movimiento de tierras.
Cuatro páginas con la especificación completa, el dimensionamiento y el código de pedido. Para descarga directa.
STEP o DXF para su propio trabajo de dibujo, incluido el patrón de montaje del soporte.
Las 23 versiones y opciones ópticas del modelo Goby en formato EULUMDAT (.ldt), reunidas en un único archivo ZIP de 1,3 MB. DIALux y Relux leen estos archivos directamente. El número de referencia figura en el nombre del archivo y en el propio archivo. Los archivos IES se facilitan previa solicitud.
¿No encuentra su pregunta en la lista o desea que le hagamos un cálculo? Un ingeniero le responderá en el plazo de un día laborable.
Los tres son lámparas de trabajo de lente clásica. El Goby Mini es el modelo compacto de nivel de entrada de 2300 lm y 1,1 kg; el Goby es el caballo de batalla de uso general de hasta 8200 lm; el Piranha es la variante de construcción más pesada de 3,1 kg, también disponible íntegramente en 316L y en AC. Para una luz de trabajo sin deslumbramiento, existe la línea DarkLicht.
El modelo Goby 9 de 55 W es el más instalado: 6300 lm a 12 y 24 V. Si se requiere menos potencia, está el Goby 6 de 35 W. Si se demanda la máxima salida o eficiencia, entonces el Pro (7200 lm de 55 W) o el Ultra (8200 lm de 65 W, solo 24 V). Para zonas calientes se encuentra el HT.
El Deutsch DTP04 es el estándar en la construcción de vehículos y maquinaria: impermeable, resistente a las vibraciones y se puede montar sin caja de conexiones ni prensaestopas. Dado que el conector se encuentra en la pieza fundida, no hay ningún cable que pueda dañarse; la conexión se realiza con un solo clic en la red de a bordo.
Sí. Las referencias Goby 6, 9 y Pro funcionan de 9 a 32 VDC, cubriendo así las redes de 12 y 24 voltios; la Ultra requiere de 20 a 32 VDC y, por lo tanto, es una luminaria de 24 voltios. Los controladores están integrados en la placa de circuito impreso, no se requiere ningún controlador externo.
En las versiones de DC, la regulación es a medida, ya que los controladores en la placa suministran una corriente constante; la conmutación por grupo se puede realizar a través de la red de a bordo. La versión de AC de alta tensión se regula mediante 0–10 V, PWM y DALI-2.
De 38° es la opción estándar para superficies de trabajo de 8 a 30 metros. El punto de 14° (medido 13°) supera distancia, el de 69° ilumina ampliamente de cerca, y la bengala de 14° × 46° establece una trayectoria asimétrica a lo largo de la pluma, la calzada o el muelle. Las combinaciones dentro de una misma máquina son habituales; nosotros asesoramos por posición de montaje.
Sí. La luminaria ha sido probada según las normas IP66, IP67, IP68 e IP69K. Todas estas clases se mencionan porque son ensayos diferentes: IP69K corresponde a chorro de vapor a alta presión y alta temperatura, e IP68 corresponde a inmersión. Una no implica la otra.
Sí. La clase de vibración es de 6 G en resonancia, probada según la norma IEC 60068-2-6, con ensayo de golpes según la norma IEC 60068-2-27. La carcasa es una pieza fundida de una sola pieza sin componentes ensamblados, y el soporte de acero 316L se fija sin limitaciones en un rango de entre −60° y +30°.
Sí. La carcasa contiene menos de 0,08 % de cobre y cuenta con un recubrimiento electrostático de dos capas a base de titanio; el soporte es de acero 316L. Esto la clasifica en la clase de corrosión C5 Industrial y Marítima. No existe una lámpara de trabajo Goby fabricada íntegramente en acero 316L; si ese requisito es imprescindible, le recomendamos que considere el modelo Piranha 316L.
Las 360 000 horas corresponden a un valor TM-21 L90B05: en ese momento, al menos el 95 % de las luminarias % seguirán proporcionando como mínimo el 90 % de la potencia luminosa inicial. Esto es más exigente que las especificaciones habituales de L70 y L80. En el caso de la HT, se aplica una escala en función de la temperatura ambiente, hasta 51 400 horas a +120 °C.
No. La luminaria no está destinada a zonas con riesgo de explosión. Si ATEX es un requisito, coméntelo de antemano; entonces determinaremos juntos una solución adecuada.
Sí. Con el conector Deutsch, cuatro potencias en una sola carcasa y los controladores en la placa de circuito impreso, el Goby está fabricado para su integración en la construcción de maquinaria. Para la producción en serie, adaptamos la óptica, el voltaje, la temperatura de color y el montaje a la arquitectura de la máquina.
CE, IEC 60598, EN 55015, EN 61547 y la Directiva sobre compatibilidad electromagnética (EMC). La norma IEC 60598 abarca la construcción, la seguridad eléctrica y el comportamiento térmico. Las configuraciones para Norteamérica están disponibles bajo pedido.
Infórmenos sobre la aplicación, la ubicación y el alcance del proyecto. Le ayudaremos a elegir la ejecución, la óptica y el accesorio de montaje.
Recibirá una respuesta de la persona que también realiza su cálculo de iluminación.
Utilizamos sus datos exclusivamente para evaluar su solicitud y responder a la misma.
