Todos los lúmenes en el terreno, cero por encima: hasta 307.800 lúmenes desde una sola luminaria con 171 lm/W, con un corte ajustable de 63 a 75 grados.
Un proyector convencional funciona con lentes y, por ello, siempre pierde parte de su luz debido al deslumbramiento y a la dispersión. El DarkLicht utiliza un reflector parabólico patentado que dirige la luz hacia la superficie que se desea iluminar y no a los lados. Esto no solo evita las quejas de los vecinos: lo que no se dispersa tampoco es necesario generarlo, por lo que se necesitan menos postes y menos vatios para obtener el mismo nivel de iluminación.
Respuesta de un ingeniero en 1 día laborable. Cálculo de iluminación gratuito con evaluación de la contaminación lumínica.
Titanium Black, con montura de acero inoxidable 316L.
de Tres, 1.800 W, 171 lm/W
por encima del límite establecido
ajustable en el lugar
seis ejecuciones, tres tamaños
IP66 y IP67, IK07 con frente de cristal
hasta 10 años con contrato de mantenimiento
Esta luminaria resulta óptima en aquellos lugares donde se requiere una gran cantidad de luz en el terreno y esta no debe dispersarse hacia los alrededores, debido a que lo exigen una licencia, una directriz o el vecindario.
Si la contaminación lumínica no desempeña ningún papel, usted paga por un control de iluminación que no necesita. Preferimos decírselo de antemano.
One, Two y Three comparten la misma técnica de reflector, los mismos 171 lm/W y el mismo corte ajustable; solo la versión de 320 W se encuentra en 160 lm/W. Lo que además difiere es el número de módulos reflectores y, por consiguiente, la potencia, la longitud y el peso.
La versión de acceso con controlador interno, para terrenos medianos, obras de construcción y campos deportivos. La única versión a 160 lm/W.
DARK01-50K · interno BLD320 · 14,9 kg
Misma carcasa con mayor potencia. Conductor interno, por lo que hay un solo cable hasta la luminaria y ninguna caja de conductor separada en el poste.
DARK02-50K · interno TLD400 · 15,0 kg
Controlador externo en una caja DRB: más ligero en el mástil que el de 400 W y debe reemplazarse en la base del mástil. Con la caja del controlador incluida, aproximadamente 23 kg para el cálculo del mástil.
DARK03-50K · TLD600 · 14,0 kg
La medida que se instala en la mayoría de las terminales: suficiente flujo luminoso para ampliar la distancia entre mástiles y que aún se pueda levantar durante el mantenimiento.
DARK04-50K · 24,8 kg
Misma carcasa y peso que la de 800 W, con la mitad más de flujo luminoso. Para terminales portuarias y grandes instalaciones deportivas desde mástiles altos.
DARK05-50K · 24,8 kg

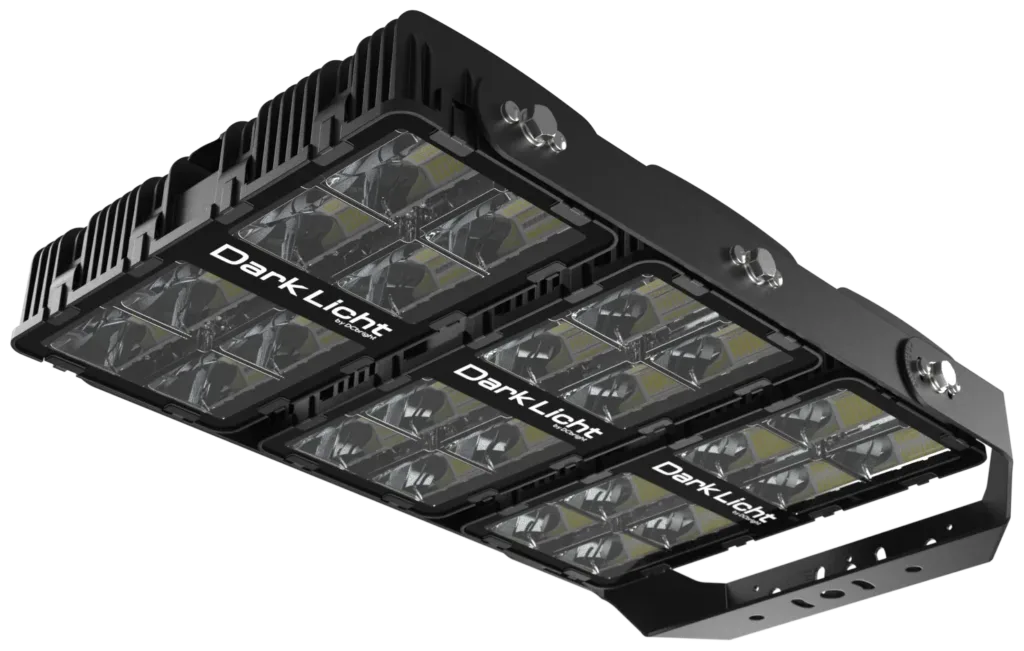

Eén Three reemplaza múltiples proyectores clásicos, sin un solo lumen de luz dispersa. Preste atención a la capacidad de carga: 35 kg más la carga de viento.
DL3-1800 · 35,0 kg
En DFDS, en Vlaardingen, el cambio a DarkLicht supuso una reducción del 53 por ciento en el consumo de energía, al tiempo que la terminal quedó mejor iluminada que antes. En la fotografía aérea se aprecia la función del reflector: el terreno se ve muy iluminado y los contornos son nítidos. En P&O Ferries, en Europoort, el consumo se redujo en aproximadamente un 66 %, gracias a la instalación de treinta nuevas estructuras de mástiles, en un plazo de dos semanas y sin interrumpir el funcionamiento habitual de la terminal.
También BUSS Terminal Eemshaven, RKAV Volendam y la obra de HSB en Hilversum utilizan el sistema DarkLicht.
menor consumo de energía
menor consumo, 30 estructuras de postes
Seleccione una versión y la lista de especificaciones, la imagen y el plano acotado cambiarán correspondientemente. Una fila de seis, sin pestañas anidadas.
Versión
Código de pedido DARK01-50K · también disponible en 40K, 30K, 22K, BIC y PDL
Conductor interno, para terrenos medianos.
| Flujo luminoso | 51.200 lm |
| Potencia absorbida | 320 W |
| Eficiencia | 160 lm/W |
| Corte | corte de 63°, 66°, 69°, 72°, 75° |
| Ángulo de haz medido | haz de 132 grados, campo de 138 grados, posición de blindaje |
| Colores de luz | 1700K a 5700K, estándar 4000K |
| Cambiable de color | 4000K, 2200K y 1700K, conmutables durante el funcionamiento |
| IRC (Ra) | > 70, opcionalmente 80 o 90 |
| Consistencia de color | < MacAdam de 3 pasos |
| Carcasa | aluminio fundido, < 0,08 % cobre |
| Tratamiento de superficies | capa de conversión + recubrimiento electrónico de titanio de 2 capas |
| Ortodoncia | alta resistencia a la tracción 316L, de −20 °C a +20 °C |
| Frontal | vidrio resistente a los impactos; luminaria clasificada como IK07 |
| Color | Negro titanio, gris titanio o blanco neutro |
| Dimensiones | 365 × 550 × 160 mm |
| Peso | 14,9 kg |
| Plazo de entrega | Estándar en una semana, a medida según acuerdo |
| Accesorios | bastidor de grúa torre |
| Rango de tensión | 180 a 528 VAC |
| Variantes de artículos | consultar en 40K, 30K, 22K, BIC en PDL |
| Absorción de corriente | aprox. 0,8 A a 380 V, 1,5 A a 220 V |
| Driver | interno BLD320 |
| Tipo de conductor | BLD320 (320 W) |
| Vida útil del controlador | ≥ 100.000 horas a Tc 75 °C; ≥ 130.000 horas a Tc 50 °C |
| controlador de tiempo medio entre fallos | ≥ 280 000 horas a Tc 75 °C (MIL-HDBK-217F) |
| Corriente de entrada | 31,2 A de pico, T50 de 1,3 ms a 220 V |
| Grifería por máquina automática | B16: 2 · C16: 4 · C25: 7 · D16: 8 |
| Sobretensión | 6 kV línea a línea, 10 kV línea a tierra (IEC 61000-4-5) |
| Atenuar | 0–10 V, PWM en DALI-2 o mediante NFC |
| Factor de potencia / THD | > 0,95 con una carga de 60-100 %; THD < 15 % |
| IP e IK | IP66 e IP67 / IK07 |
| Temperatura de funcionamiento | De −45 a +50 °C |
| Vida útil de los leds | TM-21 L90B05 > 103.500 horas |
| Clase de corrosión | C5 Industrial en Marítimo (ISO 9223) |
| Garantía | 5 años, con contrato de mantenimiento hasta 10 años |
| Certificación | CE, IEC 60598, EN 55015, EN 61547, EMC |
| Código SA | 9405500090 |
El modelo básico de la gran serie DarkLicht, con controlador interno. Para terrenos de tamaño medio, obras y campos deportivos. Este es el único modelo que alcanza los 160 lm/W; todos los demás modelos alcanzan los 171 lm/W.
Versión
Código de pedido DARK02-50K · también disponible en 40K, 30K, 22K y BIC
Conductor interno, para terrenos medianos.
| Flujo luminoso | 68.400 lm |
| Potencia absorbida | 400 W |
| Eficiencia | 171 lm/W |
| Corte | corte de 63°, 66°, 69°, 72°, 75° |
| Ángulo de haz medido | haz de 132 grados, campo de 138 grados, posición de blindaje |
| Colores de luz | 1700K a 5700K, estándar 4000K |
| Cambiable de color | 4000K, 2200K y 1700K, conmutables durante el funcionamiento |
| IRC (Ra) | > 70, opcionalmente 80 o 90 |
| Consistencia de color | < MacAdam de 3 pasos |
| Carcasa | aluminio fundido, < 0,08 % cobre |
| Tratamiento de superficies | capa de conversión + recubrimiento electrónico de titanio de 2 capas |
| Ortodoncia | alta resistencia a la tracción 316L, de −20 °C a +20 °C |
| Frontal | vidrio resistente a los impactos; luminaria clasificada como IK07 |
| Color | Negro titanio, gris titanio o blanco neutro |
| Dimensiones | 365 × 550 × 160 mm |
| Peso | 15,0 kg |
| Accesorios | bastidor de grúa torre |
| Rango de tensión | 180 a 528 VAC |
| Variantes de artículos | consultar en 40K, 30K, 22K en BIC |
| Absorción de corriente | aprox. 1,1 A a 380 V, 1,8 A a 220 V |
| Driver | interno TLD400 |
| Tipo de conductor | TLD400 (400 W) |
| Vida útil del controlador | ≥ 100.000 horas a Tc 75 °C; ≥ 130.000 horas a Tc 50 °C |
| controlador de tiempo medio entre fallos | ≥ 280 000 horas a Tc 75 °C (MIL-HDBK-217F) |
| Corriente de entrada | 64 A pico, T50 400 µs a 220 V |
| Grifería por máquina automática | B16: 4 · C16: 5 · C25: 8 · D16: 6 |
| Sobretensión | 6 kV línea a línea, 10 kV línea a tierra (IEC 61000-4-5) |
| Atenuar | 0–10 V, PWM en DALI-2 o mediante NFC |
| Factor de potencia / THD | > 0,9 con una carga de 60-100 %; THD < 15 % |
| IP e IK | IP66 e IP67 / IK07 |
| Temperatura de funcionamiento | De −45 a +50 °C |
| Vida útil de los leds | TM-21 L90B05 > 103.500 horas |
| Clase de corrosión | C5 Industrial en Marítimo (ISO 9223) |
| Garantía | 5 años, con contrato de mantenimiento hasta 10 años |
| Certificación | CE, IEC 60598, EN 55015, EN 61547, EMC |
| Código SA | 9405500090 |
La misma carcasa que el de 320 W con mayor potencia. Conductor interno, por lo tanto, un solo cable a la luminaria y ninguna caja de controlador separada en el poste.
Versión
Código de pedido DARK03-50K · también disponible en 40K, 30K, 22K y BIC
Controlador externo, también con 24 voltios de CC.
| Flujo luminoso | 102.600 lm |
| Potencia absorbida | 600 W |
| Eficiencia | 171 lm/W |
| Corte | corte de 63°, 66°, 69°, 72°, 75° |
| Ángulo de haz medido | haz de 132 grados, campo de 138 grados, posición de blindaje |
| Colores de luz | 1700K a 5700K, estándar 4000K |
| Cambiable de color | 4000K, 2200K y 1700K, conmutables durante el funcionamiento |
| IRC (Ra) | > 70, opcionalmente 80 o 90 |
| Consistencia de color | < MacAdam de 3 pasos |
| Carcasa | aluminio fundido, < 0,08 % cobre |
| Tratamiento de superficies | capa de conversión + recubrimiento electrónico de titanio de 2 capas |
| Ortodoncia | alta resistencia a la tracción 316L, de −20 °C a +20 °C |
| Frontal | vidrio resistente a los impactos; luminaria clasificada como IK07 |
| Color | Negro titanio, gris titanio o blanco neutro |
| Dimensiones | 365 × 550 × 160 mm |
| Peso | 14,0 kg |
| Accesorios | bastidor de grúa torre |
| Rango de tensión | 180 a 528 VAC |
| Variantes de artículos | consultar en 40K, 30K, 22K en BIC |
| Absorción de corriente | aprox. 1,6 A a 380 V, 2,7 A a 220 V |
| Driver | externo TLD600, en la caja del controlador DRB |
| Tipo de conductor | TLD600 (600 W) |
| Vida útil del controlador | ≥ 100.000 horas a Tc 75 °C; ≥ 130.000 horas a Tc 50 °C |
| controlador de tiempo medio entre fallos | ≥ 320 000 horas a Tc 75 °C (MIL-HDBK-217F) |
| Corriente de entrada | 5,4 A pico, T50 8 ms a 220 V |
| Grifería por máquina automática | B16: 3 · C16: 3 · C25: 5 · D16: 4 |
| Sobretensión | 6 kV línea a línea, 10 kV línea a tierra (IEC 61000-4-5) |
| Atenuar | 0–10 V, PWM en DALI-2 o mediante NFC |
| Factor de potencia / THD | > 0,9 con una carga de 60-100 %; THD < 15 % |
| IP e IK | IP66 e IP67 / IK07 |
| Temperatura de funcionamiento | De −45 a +50 °C |
| Vida útil de los leds | TM-21 L90B05 > 103.500 horas |
| Clase de corrosión | C5 Industrial en Marítimo (ISO 9223) |
| Garantía | 5 años, con contrato de mantenimiento hasta 10 años |
| Certificación | CE, IEC 60598, EN 55015, EN 61547, EMC |
| Código SA | 9405500090 |
A partir de esta potencia, el controlador está situado externamente en una caja DRB. La luminaria se vuelve así más ligera que la versión de 400 W, a pesar de la mayor potencia, y el controlador se puede reemplazar en la base del poste. También disponible como corriente continua de 24 voltios.
Versión
Código de pedido DARK04-50K · también disponible en 40K, 30K, 22K y BIC
El caballo de trabajo para grandes terrenos.
| Flujo luminoso | 136.800 lm |
| Potencia absorbida | 800 W |
| Eficiencia | 171 lm/W |
| Corte | corte de 63°, 66°, 69°, 72°, 75° |
| Ángulo de haz medido | haz de 132 grados, campo de 138 grados, posición de blindaje |
| Colores de luz | 1700K a 5700K, estándar 4000K |
| Cambiable de color | 4000K, 2200K y 1700K, conmutables durante el funcionamiento |
| IRC (Ra) | > 70, opcionalmente 80 o 90 |
| Consistencia de color | < MacAdam de 3 pasos |
| Carcasa | aluminio fundido, < 0,08 % cobre |
| Tratamiento de superficies | capa de conversión + recubrimiento electrónico de titanio de 2 capas |
| Ortodoncia | alta resistencia a la tracción 316L, de −20 °C a +20 °C |
| Frontal | vidrio resistente a los impactos; luminaria clasificada como IK07 |
| Color | Negro titanio, gris titanio o blanco neutro |
| Dimensiones | 635 × 550 × 160 mm |
| Peso | 24,8 kg |
| Accesorios | ninguno |
| Rango de tensión | 180 a 528 VAC |
| Variantes de artículos | consultar en 40K, 30K, 22K en BIC |
| Absorción de corriente | aprox. 2,2 A a 380 V, 3,7 A a 220 V |
| Driver | externo TLD800 |
| Tipo de conductor | TLD800 (800 W) |
| Vida útil del controlador | ≥ 100.000 horas a Tc 75 °C; ≥ 130.000 horas a Tc 50 °C |
| controlador de tiempo medio entre fallos | ≥ 320 000 horas a Tc 75 °C (MIL-HDBK-217F) |
| Corriente de entrada | 5,4 A pico, T50 8 ms a 220 V |
| Grifería por máquina automática | B16: 2 · C16: 2 · C25: 4 · D16: 3 |
| Sobretensión | 6 kV línea a línea, 10 kV línea a tierra (IEC 61000-4-5) |
| Atenuar | 0–10 V, PWM en DALI-2 o mediante NFC |
| Factor de potencia / THD | > 0,9 con una carga de 60-100 %; THD < 15 % |
| IP e IK | IP66 e IP67 / IK07 |
| Temperatura de funcionamiento | De −45 a +50 °C |
| Vida útil de los leds | TM-21 L90B05 > 103.500 horas |
| Clase de corrosión | C5 Industrial en Marítimo (ISO 9223) |
| Garantía | 5 años, con contrato de mantenimiento hasta 10 años |
| Certificación | CE, IEC 60598, EN 55015, EN 61547, EMC |
| Código SA | 9405500090 |
La Two es la medida que cuelga en la mayoría de los terminales: suficiente flujo luminoso para estirar la distancia entre mástiles, y aún manejable en el mantenimiento. Al igual que la One de 400 W, esta versión tiene un controlador interno; a partir de 1.200 W, el controlador es externo.
Versión
Código de pedido DARK05-50K · también disponible en 40K, 30K, 22K y BIC
Controlador externo en DRB-2.
| Flujo luminoso | 205.200 lm |
| Potencia absorbida | 1.200 W |
| Eficiencia | 171 lm/W |
| Corte | corte de 63°, 66°, 69°, 72°, 75° |
| Ángulo de haz medido | haz de 132 grados, campo de 138 grados, posición de blindaje |
| Colores de luz | 1700K a 5700K, estándar 4000K |
| Cambiable de color | 4000K, 2200K y 1700K, conmutables durante el funcionamiento |
| IRC (Ra) | > 70, opcionalmente 80 o 90 |
| Consistencia de color | < MacAdam de 3 pasos |
| Carcasa | aluminio fundido, < 0,08 % cobre |
| Tratamiento de superficies | capa de conversión + recubrimiento electrónico de titanio de 2 capas |
| Ortodoncia | alta resistencia a la tracción 316L, de −20 °C a +20 °C |
| Frontal | vidrio resistente a los impactos; luminaria clasificada como IK07 |
| Color | Negro titanio, gris titanio o blanco neutro |
| Dimensiones | 635 × 550 × 160 mm |
| Peso | 24,8 kg |
| Accesorios | ninguno |
| Rango de tensión | 180 a 528 VAC |
| Variantes de artículos | consultar en 40K, 30K, 22K en BIC |
| Absorción de corriente | aprox. 3,2 A a 380 V, 5,5 A a 220 V |
| Driver | externo, 2× TLD600 en DRB-2 o en bandeja |
| Tipo de conductor | TLD600 (600 W), 2 unidades por luminaria |
| Vida útil del controlador | ≥ 100.000 horas a Tc 75 °C; ≥ 130.000 horas a Tc 50 °C |
| controlador de tiempo medio entre fallos | ≥ 320 000 horas a Tc 75 °C (MIL-HDBK-217F) |
| Corriente de entrada | 5,4 A pico, T50 8 ms a 220 V, por controlador |
| Grifería por máquina automática | B16: 1 · C16: 1 · C25: 2 · D16: 2 |
| Sobretensión | 6 kV línea a línea, 10 kV línea a tierra (IEC 61000-4-5) |
| Atenuar | 0–10 V, PWM en DALI-2 o mediante NFC |
| Factor de potencia / THD | > 0,9 con una carga de 60-100 %; THD < 15 % |
| IP e IK | IP66 e IP67 / IK07 |
| Temperatura de funcionamiento | De −45 a +50 °C |
| Vida útil de los leds | TM-21 L90B05 > 103.500 horas |
| Clase de corrosión | C5 Industrial en Marítimo (ISO 9223) |
| Garantía | 5 años, con contrato de mantenimiento hasta 10 años |
| Certificación | CE, IEC 60598, EN 55015, EN 61547, EMC |
| Código SA | 9405500090 |
Misma carcasa y mismo peso que el de 800 W, con la mitad más de flujo luminoso. Para terminales portuarias, grandes instalaciones deportivas y polígonos industriales desde mástiles altos.
Versión
Código de pedido DARK06-50K · también disponible en 40K, 30K, 22K y BIC
El modelo full cut-off más resistente que ofrecemos.
| Flujo luminoso | 307.800 lm |
| Potencia absorbida | 1.800 W |
| Eficiencia | 171 lm/W |
| Corte | corte de 63°, 66°, 69°, 72°, 75° |
| Ángulo de haz medido | haz de 132 grados, campo de 138 grados, posición de blindaje |
| Colores de luz | 1700K a 5700K, estándar 4000K |
| Cambiable de color | 4000K, 2200K y 1700K, conmutables durante el funcionamiento |
| IRC (Ra) | > 70, opcionalmente 80 o 90 |
| Consistencia de color | < MacAdam de 3 pasos |
| Carcasa | aluminio fundido, < 0,08 % cobre |
| Tratamiento de superficies | capa de conversión + recubrimiento electrónico de titanio de 2 capas |
| Ortodoncia | alta resistencia a la tracción 316L, de −20 °C a +20 °C |
| Frontal | vidrio resistente a los impactos; luminaria clasificada como IK07 |
| Color | Negro titanio, gris titanio o blanco neutro |
| Dimensiones | 905 × 550 × 160 mm |
| Peso | 35,0 kg |
| Accesorios | ninguno |
| Rango de tensión | 180 a 528 VAC |
| Variantes de artículos | consultar en 40K, 30K, 22K en BIC |
| Absorción de corriente | aprox. 4,8 A a 380 V, 8,2 A a 220 V |
| Driver | externo, 3× TLD600 en DRB-2 o en bandeja |
| Tipo de conductor | TLD600 (600 W), 3 por luminaria |
| Vida útil del controlador | ≥ 100.000 horas a Tc 75 °C; ≥ 130.000 horas a Tc 50 °C |
| controlador de tiempo medio entre fallos | ≥ 320 000 horas a Tc 75 °C (MIL-HDBK-217F) |
| Corriente de entrada | 5,4 A pico, T50 8 ms a 220 V, por controlador |
| Grifería por máquina automática | B16: 1 · C16: 1 · C25: 1 · D16: 1 |
| Sobretensión | 6 kV línea a línea, 10 kV línea a tierra (IEC 61000-4-5) |
| Atenuar | 0–10 V, PWM en DALI-2 o mediante NFC |
| Factor de potencia / THD | > 0,9 con una carga de 60-100 %; THD < 15 % |
| IP e IK | IP66 e IP67 / IK07 |
| Temperatura de funcionamiento | De −45 a +50 °C |
| Vida útil de los leds | TM-21 L90B05 > 103.500 horas |
| Clase de corrosión | C5 Industrial en Marítimo (ISO 9223) |
| Garantía | 5 años, con contrato de mantenimiento hasta 10 años |
| Certificación | CE, IEC 60598, EN 55015, EN 61547, EMC |
| Código SA | 9405500090 |
Eén Three reemplaza múltiples proyectores clásicos, sin un solo lumen de luz intrusiva. Para los terrenos más grandes y aplicaciones de mástil alto. Al realizar la elección, tenga en cuenta la capacidad de carga de la estructura: 35 kg por luminaria, más la carga del viento.
Todos los valores anteriores también figuran en la hoja de datos, con las dimensiones y el patrón de perforación.
El modelo DarkLicht funciona con una tensión alterna de entre 180 y 528 voltios, por lo que está diseñado para conexiones fase a fase y de alta tensión. Existe una versión opcional para una tensión continua de entre 250 y 740 voltios, y del modelo DL1-600 hay una variante de 24 voltios CC.
opcional 250 a 740 VCC
a 50 o 60 Hz
PWM en DALI-2 o configuración mediante NFC
320 en 400 W interno, a partir de 600 W externo
Los modelos de 320 y 400 W cuentan con un controlador interno; a partir de 600 W, el controlador es externo, mientras que los de 1 200 y 1 800 W incorporan, respectivamente, dos y tres controladores TLD600 en un DRB-2. La regulación de la intensidad se realiza mediante 0–10 V, PWM o DALI-2, y la configuración puede realizarse a través de NFC; de este modo, es posible configurar un modo nocturno o un programa, lo cual es la práctica habitual en las instalaciones para reducir aún más el consumo y las molestias fuera del horario laboral.
Por controlador, a 220 V, caben de dos a cuatro luminarias en un C16 y de cuatro a ocho en un C25, aumentando con la potencia: la de 320 W alcanza cuatro en un C16, y la de 1.800 W solo una. En el caso de una fila de báculos en un terreno, la caída de tensión suele ser el factor limitante, no el interruptor automático. Facilite el número de báculos, la potencia por báculo y el recorrido del cable, y nosotros lo calcularemos y entregaremos la tabla de carga junto con el proyecto de iluminación.
Con un proyector convencional, usted elige una lente y con ella el haz queda fijo. Aquí usted ajusta el corte: el ángulo por encima del cual ya no sale luz de la luminaria. Dicha elección se deduce de la altura de montaje, la forma del terreno y la sensibilidad del entorno, y se puede modificar en el lugar, incluso después de que el mástil esté levantado.
Además de eso, los módulos reflectores cuadrados se pueden girar 90 grados, en ambas direcciones. De este modo, la distribución de la luz se inclina por posición junto con la forma del terreno, sin necesidad de elegir otra luminaria.
| Fecha límite | ¿Para qué |
|---|---|
| 75° | Máxima protección hacia adelante, para alturas de montaje bajas. |
| 72° | El modo estándar: el mejor equilibrio entre luz hacia adelante y uniformidad. |
| 69° | Para la uniformidad más alta posible en todo el plano. |
| 66° | Para iluminación desde una altura extrema, por encima de los 50 metros. |
| 63° | Para las zonas DarkSky más estrictas, en combinación con las temperaturas de color más bajas, 1700 o 1800 K. |
El ángulo correspondiente a su ubicación se deriva del cálculo de la iluminación. Realizamos dicho cálculo de forma gratuita, incluyendo la verificación del cumplimiento de la norma NSVV sobre contaminación lumínica o de su licencia ambiental; consulte el asesoramiento sobre iluminación y el cálculo de la iluminación. Para los puestos de trabajo al aire libre aplicamos la norma EN 12464-2, y para las instalaciones deportivas, la norma EN 12193.
En el caso de las instalaciones de gran tamaño, la diferencia no radica en la luminaria, sino en la fuente de alimentación, el sistema de fijación y la configuración. Por eso suministramos el modelo DarkLicht como sistema.
Desde el DL1-600, el controlador se encuentra externamente, en una caja de controlador industrial del mismo aluminio con revestimiento electrónico de titanio que las luminarias: IP67, opcionalmente IP68, IK08, vida útil del controlador superior a 130.000 horas y un factor de potencia superior a 0,95. El DRB-1 hasta 200 W, el DRB-2 hasta 2.000 W; un DRB-2 alimenta hasta cuatro luminarias.
El hecho de que el controlador esté fuera de la luminaria tiene dos consecuencias prácticas: la luminaria permanece más ligera en el mástil y el controlador se puede reemplazar sin desmontar la luminaria. A cincuenta metros de altura, eso ahorra una grúa.
Desde mástiles fijos hasta instalaciones móviles, adaptadas a la altura de montaje y al umbral de corte. Consulte los apartados sobre mástiles de alumbrado, mástiles altos y mástiles de alumbrado móviles.
Cada instalación DarkLicht se respalda con un cálculo de iluminación: número de luminarias, ubicaciones, ángulo de corte, intensidad luminosa prevista en lux y verificación del cumplimiento de la directriz NSVV o de la licencia. Sin coste alguno, incluso si utiliza el plano en otro lugar.
Terrenos en los cuales un permiso, una directriz o el vecindario determinan cuánta luz puede traspasar el límite.
Con el bastidor de grúa DL-CCB-400+DIS, la DarkLicht ilumina toda la obra desde la pluma, cumpliendo con la normativa DarkSky, como en la obra de HSB en Hilversum. No hay quejas de los vecinos y, aun así, se tiene una visión completa de los trabajos.
En DFDS en Vlaardingen supuso la transición un ahorro del cincuenta y tres por ciento: el recinto iluminado, los alrededores oscuros. La Terminal BUSS de Eemshaven y P&O Ferries optaron por el mismo enfoque.
Si bien la Directiva NSVV sobre contaminación lumínica y la licencia ambiental establecen el marco normativo, es la iluminación la que determina si se puede seguir trabajando por la noche. Luz totalmente blindada, regulable para las horas nocturnas.
Para instalaciones que desean limitar las molestias a los vecinos y a la naturaleza, como el RKAV Volendam. Iluminación de partidos uniforme en el campo, sin luz intrusiva en el vecindario y, si se desea, ámbar de 2200 K a lo largo de una zona natural.
La misma técnica de reflector en ocho formatos, de 4800 a 307 800 lúmenes. One, Two y Three son los proyectores planos fijos para terreno y báculo; la M es la versión para grúas y báculos móviles; la D y la WP son las sencillas luminarias de exterior; la S y la Mini son las lámparas de trabajo para máquinas. Solo la WP y la versión de 320 W están a 160 lm/W, el resto a 171.
| Luminaria | Flujo luminoso | Potencia | Carrete en la línea | Peso |
|---|---|---|---|---|
| DarkLicht Three | 307.800 lm | 1.800 W | mayores terrenos, mástil alto | 35,0 kg |
| DarkLicht Two | 136.800 a 205.200 lm | 800 a 1200 W | terminales en polígonos industriales | 24,8 kg |
| DarkLicht One | 51.200 a 102.600 lm | 320 a 600 W | terrenos medianos y campos deportivos | 14,0 a 15,0 kg |
| DarkLicht M | 25.700 a 51.300 lm | 150 a 300 W | grúas y torres de iluminación móviles | 3,6 a 5,5 kg |
| DarkLicht D | 10.300 a 34.200 lm | 60 a 200 W | estacionamientos y zonas industriales | de 6,9 a 8,5 kg |
| DarkLicht WP wallpack | 9.600 a 16.000 lm | 60 a 100 W | fachadas y entradas | 4,0 kg |
| DarkLicht S | 10.260 a 12.825 lm | 60 a 75 W | luz de trabajo en máquinas | 3,3 kg |
| DarkLicht Mini | 4.800 lm | 30 W | lámpara de trabajo compacta | 1,0 kilogramo |
Las tres medidas comparten la misma altura y profundidad: 550 por 160 mm. Solo la anchura y el peso aumentan, junto con el número de módulos reflectores. El soporte es de acero inoxidable 316L de alta calidad; el patrón de perforación completo figura en la ficha técnica.
| MODELO | DIMENSIONES | PESO |
|---|---|---|
| Uno | 365 × 550 × 160 mm | 14,0 a 15,0 kg |
| Dos | 635 × 550 × 160 mm | 24,8 kg |
| Tres | 905 × 550 × 160 mm | 35,0 kg |
Dimensiones en mm: anchura × altura × profundidad. En el modelo Three, tenga en cuenta la capacidad de carga de la estructura: 35 kg por luminaria, más la carga del viento. Los formatos DXF y STEP están disponibles previa solicitud.
DarkLicht One
DarkLicht Two
DarkLicht Three
Vistas con acotación, según la ejecución elegida. No cortar la acotación.
Cada afirmación conlleva su condición en el mismo sentido. Puede leer más sobre los métodos de prueba en calidad del producto y garantía.
Por encima del umbral ajustable, la emisión de luz es nula, tanto hacia delante como hacia atrás. Con temperaturas de color bajas, de 2200 K o inferiores, la luminaria cumple así con las especificaciones más estrictas de la norma DarkSky, incluida la DS-1.
L90B05: en ese momento, al menos el 95 % de las luminarias siguen proporcionando como mínimo el 90 % del flujo luminoso original. En caso de uso continuo las 24 horas del día, esto supone algo más de once años.
En DFDS en Vlaardingen descendió el consumo en un cincuenta y tres por ciento con una terminal mejor iluminada; en P&O Ferries en Europoort, en aproximadamente un sesenta y seis por ciento, con treinta nuevas estructuras de mástiles en dos semanas.
La especificación completa por versión, con dimensiones, patrón de perforación y código de pedido. Descarga directa, sin formulario.
Archivos STEP o DXF para sus propios diseños, incluido el esquema de taladrado del soporte 316L.
Por corte de flujo y temperatura de color, para su propio cálculo en DIALux o Relux.
¿No figura su pregunta? Llámenos y recorreremos sus instalaciones en cinco minutos. Un ingeniero responderá en el plazo de un día laborable.
El control de la luz. Un proyector clásico funciona con lentes o con una óptica abierta, por lo que siempre se pierde parte de la luz en forma de deslumbramiento y luz difusa. El DarkLicht utiliza reflectores parabólicos patentados: por encima del corte ajustable, la emisión de luz es nula, tanto hacia delante como hacia atrás. Toda la luz incide sobre la superficie que se desea iluminar, por lo que a menudo se necesitan menos luminarias para alcanzar el mismo nivel de iluminación.
Sí. Dado que no sale luz por encima del umbral de corte, la emisión ascendente es nula, por lo que el DarkLicht, a bajas temperaturas de color (2200 K, 1800 K o 1700 K) cumple con las especificaciones más estrictas de DarkSky, incluida la DS-1. Con un buen diseño de iluminación, también se cumplen los valores límite de la directiva NSVV sobre contaminación lumínica en prácticamente todas las clases, incluso con potencias elevadas. Lo demostramos para cada proyecto mediante un cálculo de iluminación.
Eso se deriva de la altura de montaje, las dimensiones del terreno y la sensibilidad del entorno. Como regla general: 75 grados para montaje bajo, 72 grados como estándar, 69 grados para máxima uniformidad, 66 grados desde una altura extrema superior a 50 metros y 63 grados en las zonas DarkSky más estrictas, en combinación con 1700 o 1800 K. La elección definitiva la fundamentamos con un cálculo lumínico, incluyendo el número de luminarias, las posiciones y la iluminancia prevista en lux.
CE e IEC 60598, junto con las normas de compatibilidad electromagnética (EMC) correspondientes. Además, la luminaria está diseñada para cumplir con la directiva NSVV sobre contaminación lumínica y, en el caso de temperaturas de color bajas, con las especificaciones más estrictas de DarkSky, incluida la DS-1. En cuanto a la iluminación de puestos de trabajo, la DarkLicht cumple con la norma EN 12464-2, y en el caso de las instalaciones deportivas, con la norma EN 12193. Para requisitos específicos de cada proyecto, evaluamos el estado de la certificación en función de cada aplicación.
No procede de una sociedad de clasificación: no cuenta con la homologación de DNV, Lloyd’s ni Bureau Veritas. No obstante, la luminaria ha sido sometida a ensayo y homologada por TÜV Rheinland conforme a las normas IEC 60598-1, IEC 60598-2-3 y IEC 60598-2-5; le facilitaremos dicho informe de ensayo previa solicitud, junto con el resto de la documentación de certificación y la especificación de materiales. Si su cliente o el pliego de condiciones solicitan explícitamente una homologación de clase, indíquelo en la solicitud: evaluaremos caso por caso si ese trámite es viable.
Los controladores están provistos de protección contra sobretensiones; el valor exacto depende de la configuración del controlador elegida y de la caja DRB. Indique en su solicitud si se aplica un requisito específico, por ejemplo, de una norma de terminal o de una aseguradora, y le confirmaremos el valor con la cotización.
Eso depende de la potencia, la tensión y el recorrido del cable. En una fila de postes en un terreno, la caída de tensión suele ser el factor limitante, no el disyuntor. Indique el número de postes, la potencia por poste y la ruta del cable, y nosotros lo calcularemos y entregaremos la tabla de cargas con el plan.
Las designaciones de tipo son DL1, DL2 y DL3, seguidas de la potencia; la versión de corriente continua de la One se llama DL-O1-600DC y el bastidor de la grúa DL-CCB-400+DIS. La posición de corte y el color de la luz se especifican por separado al hacer el pedido, ya que se deducen del cálculo de la iluminación y no de la selección del producto. Los códigos de pedido completos se encuentran en la clasificación de artículos. El código HS de las luminarias es 9405500090.
De M es la versión sin deslumbramiento para grúas, maquinaria y torres de iluminación móviles: de 150 a 300 W, de 25.700 a 51.300 lúmenes, IP69K y de 3,6 a 5,5 kg. El gran DarkLicht es el proyector de superficie fijo para iluminación de terrenos y mástiles: de 320 a 1.800 W, hasta 307.800 lúmenes por luminaria, con controladores externos en cajas DRB a partir de 1.200 W.
El modelo D es un proyector sencillo para exteriores de 60 a 200 W con controlador interno, de 10 300 a 34 200 lúmenes, diseñado para aparcamientos, obras y recintos industriales, montado en postes de entre cuatro y doce metros. El modelo grande DarkLicht empieza donde termina el D: terrenos más amplios, mástiles más altos y potencias de hasta 1.800 W, suministrado como sistema con cajas de controladores y cálculo de iluminación.
Sí, esa es una aplicación central. Luz de partido uniforme en el campo sin luz dispersa hacia viviendas o naturaleza, como en el RKAV Volendam. Para ello calculamos según la norma EN 12193, la norma para iluminación deportiva, que establece requisitos por nivel para la iluminancia y la uniformidad. Para la visibilidad de los partidos, a menudo se eligen de 4000 a 5000 K; si el campo linda con un espacio natural, entonces son posibles 2200 K o menos.
Sí. La carcasa de aluminio contiene menos del 0,08 % de cobre para reducir la corrosión galvánica y cuenta con un recubrimiento electroforético de titanio de dos capas; el soporte es de acero inoxidable 316L de alta calidad. Por ello, la luminaria es apta para puertos, zonas costeras y polígonos industriales. Para entornos extremadamente corrosivos, dentro de la familia DarkLicht hay disponibles versiones en 316L; consulta las opciones disponibles para cada modelo.
El cobre en el aluminio acelera la corrosión galvánica tan pronto como el aluminio entra en contacto con el acero inoxidable o el agua de mar. Al mantener conscientemente el contenido de cobre por debajo del 0,08 por ciento, se interrumpe esa cadena de corrosión. En combinación con el soporte de 316L y el recubrimiento electrónico de titanio, la luminaria mantiene su integridad estructural, incluso con una exposición prolongada a la sal.
Sí. La luminaria es del modelo IP66 y IP67, por lo que es totalmente resistente al polvo y al agua para un uso permanente en exteriores, con cristal resistente a los impactos en la parte frontal y resistencia a los impactos IK07. Basta con limpiarla periódicamente con un paño suave o con un chorro de agua a baja presión; el propio reflector queda protegido detrás del cristal.
La luminaria en sí no tiene piezas de desgaste. Los controladores externos en las cajas DRB son accesibles por separado y se pueden reemplazar sin desmontar la luminaria; en un mástil alto eso es la diferencia entre una visita de servicio y una grúa. La inspección recomendada se limita a la limpieza periódica del cristal y a la comprobación de la fijación y las entradas de cable.
Las 103.500 horas especificadas corresponden a un valor L90B05: en ese momento, al menos el 95 por ciento de las luminarias todavía suministra al menos el 90 por ciento de su flujo luminoso original. Se trata de una medida más estricta que las especificaciones habituales L70 y L80 del mercado. Con un uso continuo de 24 horas al día, 103.500 horas equivalen a más de once años. En la práctica, el led rara vez es el factor limitante; la carga ambiental, la temperatura, la corrosión y la calidad de la instalación determinan la vida útil real.
Proporcione la superficie, la altura del mástil y el entorno. Nosotros determinamos la medida, One, Two o Three, la posición de corte, el color de la luz, la configuración del controlador y la solución de montaje, respaldados por un cálculo de iluminación y una evaluación de la contaminación lumínica.
Recibirá una respuesta de la persona que también realiza su cálculo de iluminación.
Utilizamos sus datos exclusivamente para evaluar su solicitud y responder a la misma.
