La indestructible lámpara de trabajo para servicio pesado: de 55 a 70 W y hasta 8400 lúmenes, para maquinaria, grúas y equipos pesados.
Diseñada para entornos en los que una lámpara de trabajo estándar no ofrece las prestaciones mecánicas necesarias: la suciedad, el agua, las vibraciones y los golpes son una realidad cotidiana. Funciona con DC y alterna, y es la única lámpara de trabajo de la gama fabricada íntegramente en acero inoxidable 316L. Probada en el Dakar.
Respuesta en 1 día laborable por parte de un ingeniero. Posibilidad de cálculo lumínico y luminaria de prueba gratuitos.

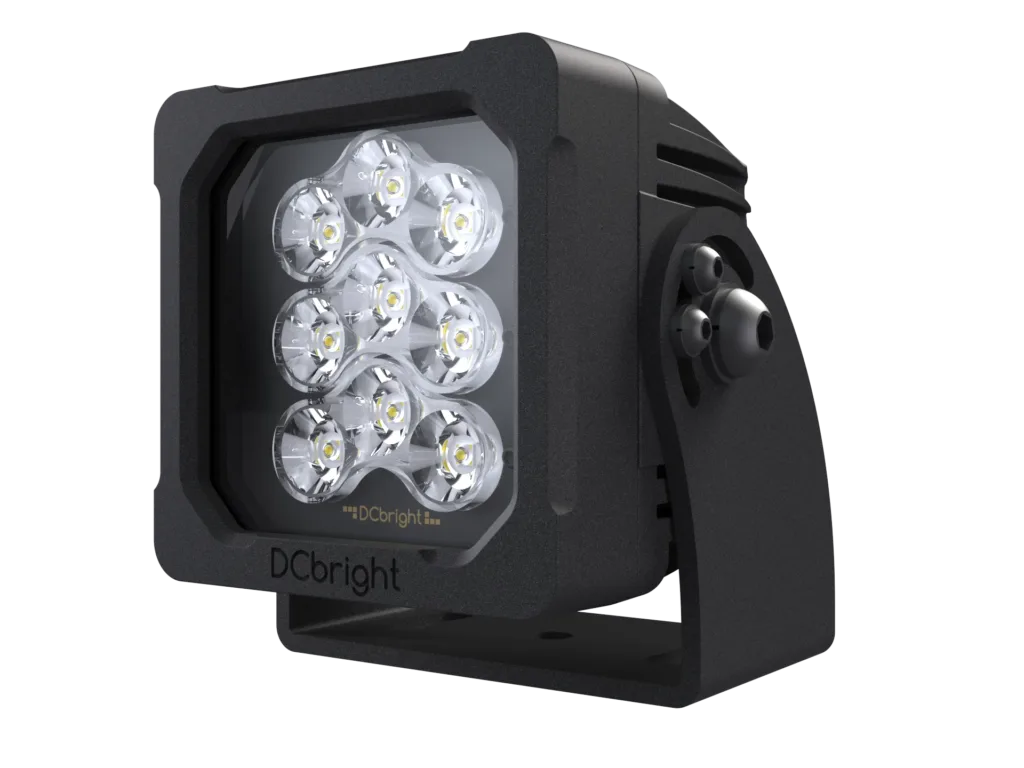

Piranha 9 en Titanium Black, con el soporte estándar 316L.
AC, 70 W en 120 lm/W
también IP66, IP67 e IP68
con policarbonato, IK09 con vidrio
en resonancia, IEC 60068-2-6
en toda la luminaria
incluye soporte de 316L
La linterna de trabajo de mayor resistencia de la gama, diseñada para la iluminación local de tareas en lugares donde las linternas estándar resultan demasiado frágiles.
El Piranha no está destinado a todas las tareas. Ser claro sobre los límites produce un mejor resultado final.
Las mismas ópticas y el mismo patrón de montaje; lo que difiere es la alimentación y el material. DC (DC) directamente a la red de a bordo, AC (AC) con controlador remoto, y completamente en acero 316L para entornos corrosivos.
6.300 – 8.200 lm
Directamente a bordo: el Piranha de 6 a 9-35 V para redes de 12 y 24 voltios, el Piranha de 9 a 20-32 V. Cable corto con Deutsch DT04-2P.
PIDC01 · PIDC02
8.400 lm con 70 W
Para alimentación de red, con un controlador remoto BLD075 que se puede instalar en la caja de controladores DRB-1. Regulable mediante 0–10 V, PWM y DALI-2; también se puede configurar mediante NFC.
PIAC01
8.200 – 8.400 lm
Totalmente de acero 316L, sin tratar: clase de corrosión C5 y CX con una garantía de 20 años en la carcasa. Para embarcaciones, muelles y entornos químicos.
PISS01 · PISS02
Cinco faros de trabajo, con potencia creciente. La elección adecuada depende de las necesidades de la máquina: tamaño, resistencia o luz de trabajo sin deslumbramiento.
| Luminaria | Carrete en la línea | Potencia | IP e IK | Peso |
|---|---|---|---|---|
 Goby Mini2.300 lúmenes | La luz de trabajo más compacta, para posiciones de montaje más pequeñas. | 18 W | IP69K / IK10 | 1,1 kilogramos |
 DarkLicht Mini4.800 lúmenes | Lámpara de trabajo compacta y antideslumbrante con full cut-off. | 30 W | IP69K / IK08 | 1,0 kilogramo |
 Goby8.200 lúmenes | La clásica lámpara de trabajo profesional, de amplia aplicación en cuatro potencias. | De 35 a 65 W | IP69K / IK10 | 1,8 kilogramos |
 Piranha8.400 lúmenes | La lámpara de trabajo de construcción más robusta, también disponible en 316L y AC. | 55 a 70 W | IP69K / IK10 | 3,1 kg |
 DarkLicht S12.825 lúmenes | La mayor lámpara de trabajo no deslumbrante, con la potencia de un pequeño proyector. | 60 a 75 W | IP69K / IK08 | 3,3 kg |
El Piranha está disponible en DC y AC, en aluminio y en 316L. Seleccione una versión y la lista completa de especificaciones debajo cambiará en consecuencia, incluido el número de artículo, el consumo de corriente y la conexión.
Número de artículo

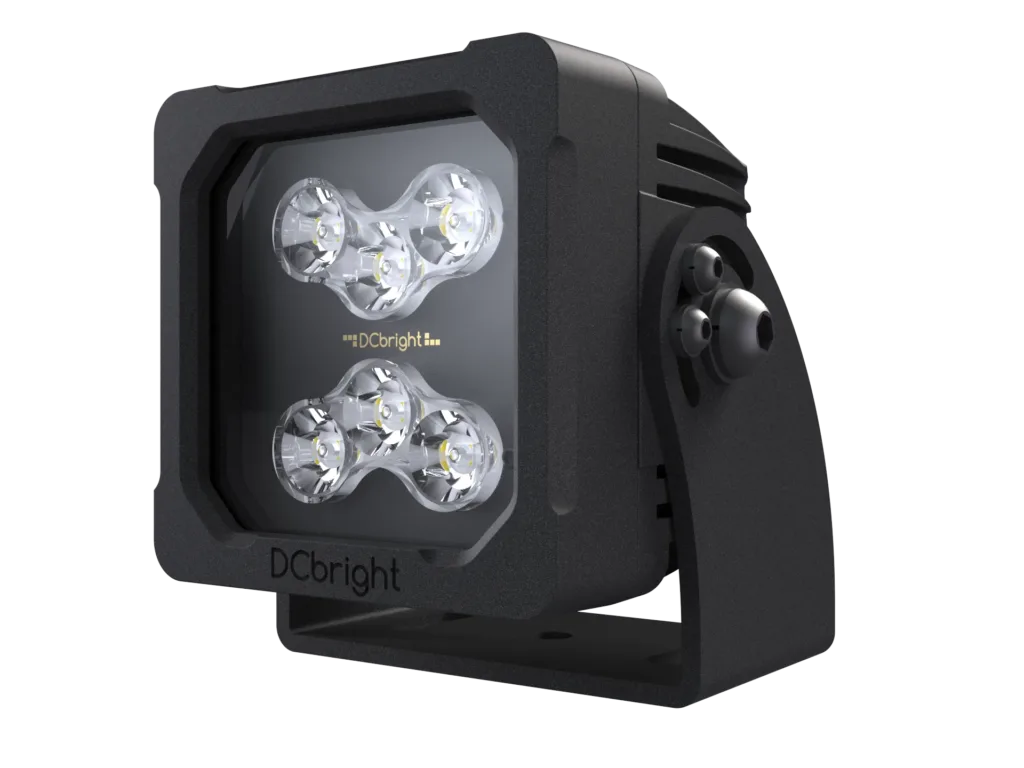

La entrada de 12 y 24 V: 55 W y 6.300 lúmenes, directamente a la red de a bordo.
6.300 lm
| Flujo luminoso | 6.300 lm |
| Potencia absorbida | 55 W |
| Eficiencia | 115 lm/W |
| Ópticas | punto de 14°, 38°, 69°, haz de 14° × 46°, combinaciones posibles |
| Colores de luz | 6500K, 5000K, 4000K, 2700K en ámbar 2200K |
| Bicolor | 4000K con ámbar de 2200K, conmutable durante el funcionamiento |
| IRC (Ra) | > 70, opcionalmente 80 o 90 |
| Consistencia de color | < MacAdam de 3 pasos |
| Rango de tensión | 9–35 VDC |
| Tensión nominal | 24 V / 12 V |
| Absorción de corriente | aprox. 2,3 A a 24 V · 4,6 A a 12 V |
| Atenuar | hecho a medida |
| Driver | Impresión de los controladores de DC |
| Tipo de controlador | no aplicable, controlador en placa |
| Corriente de entrada | no aplicable, controlador en placa |
| Grifería por máquina automática | no aplicable, controlador en placa |
| Protección contra sobretensiones | no aplicable, controlador en placa |
| Factor de potencia y distorsión armónica total | no aplicable, controlador en placa |
| Carcasa | aluminio fundido, < 0,08 % cobre |
| Tratamiento de superficies | capa de conversión con recubrimiento electrónico de titanio de 2 capas |
| Ortodoncia | acero inoxidable 316L de alta resistencia a la tracción, ilimitado desde −45° hasta +90° |
| Frontal | Policarbonato resistente a los rayos UV IK10 o vidrio templado químicamente IK09 |
| Color | Negro Titanio |
| Dimensiones | 150 × 122 × 115 mm |
| Peso | 3,1 kg, soporte incluido |
| Plazo de entrega | Estándar en una semana, a medida según acuerdo |
| Tipo de cable | H07BQ-F, 2 conductores (2 × 1,5 mm²), 0,3 m |
| Conexión | cable premontado 0,3 m con Deutsch DT04-2P |
| Accesorios | Crane Light Director |
| Clasificación IP | IP66, IP67, IP68 e IP69K |
| Resistencia al impacto | IK10 con policarbonato, IK09 con vidrio |
| Clase de corrosión | C5 Industrial en Marítimo (ISO 9223) |
| Clase de vibración | 6 G a resonancia (IEC 60068-2-6), impacto IEC 60068-2-27 |
| Temperatura de funcionamiento | De −45 a +50 °C |
| Vida útil de los leds | TM-21 L90B05 > 360.000 horas |
| Vida útil del controlador | no procede |
| controlador de tiempo medio entre fallos | no aplicable, controlador en placa |
| Garantía | 5 años en la luminaria completa |
| Certificación | CE, IEC 60598, EN 55015, EN 61547, CEM. América del Norte bajo demanda. |
| Embalaje | según la cantidad, a petición |
Número de artículo
Los completos 70 W en la red de a bordo de 24 V: 8200 lúmenes, el Piranha más instalado.
8.200 lm
| Flujo luminoso | 8.200 lm |
| Potencia absorbida | setenta W |
| Eficiencia | 117 lm/W |
| Ópticas | punto de 14°, 38°, 69°, haz de 14° × 46°, combinaciones posibles |
| Colores de luz | 6500K, 5000K, 4000K, 2700K en ámbar 2200K |
| Bicolor | 4000K con ámbar de 2200K, conmutable durante el funcionamiento |
| IRC (Ra) | > 70, opcionalmente 80 o 90 |
| Consistencia de color | < MacAdam de 3 pasos |
| Rango de tensión | 20–32 VDC |
| Tensión nominal | 24 V |
| Absorción de corriente | aprox. 2,9 A a 24 V |
| Atenuar | hecho a medida |
| Driver | Impresión de los controladores de DC |
| Tipo de controlador | no aplicable, controlador en placa |
| Corriente de entrada | no aplicable, controlador en placa |
| Grifería por máquina automática | no aplicable, controlador en placa |
| Protección contra sobretensiones | no aplicable, controlador en placa |
| Factor de potencia y distorsión armónica total | no aplicable, controlador en placa |
| Carcasa | aluminio fundido, < 0,08 % cobre |
| Tratamiento de superficies | capa de conversión con recubrimiento electrónico de titanio de 2 capas |
| Ortodoncia | acero inoxidable 316L de alta resistencia a la tracción, ilimitado desde −45° hasta +90° |
| Frontal | Policarbonato resistente a los rayos UV IK10 o vidrio templado químicamente IK09 |
| Color | Negro Titanio |
| Dimensiones | 150 × 122 × 115 mm |
| Peso | 3,1 kg, soporte incluido |
| Tipo de cable | H07BQ-F, 2 conductores (2 × 1,5 mm²), 0,3 m |
| Conexión | cable premontado 0,3 m con Deutsch DT04-2P |
| Accesorios | Crane Light Director |
| Clasificación IP | IP66, IP67, IP68 e IP69K |
| Resistencia al impacto | IK10 con policarbonato, IK09 con vidrio |
| Clase de corrosión | C5 Industrial en Marítimo (ISO 9223) |
| Clase de vibración | 6 G a resonancia (IEC 60068-2-6), impacto IEC 60068-2-27 |
| Temperatura de funcionamiento | De −45 a +50 °C |
| Vida útil de los leds | TM-21 L90B05 > 360.000 horas |
| Vida útil del controlador | no procede |
| controlador de tiempo medio entre fallos | no aplicable, controlador en placa |
| Garantía | 5 años en la luminaria completa |
| Certificación | CE, IEC 60598, EN 55015, EN 61547, CEM. América del Norte bajo demanda. |
| Embalaje | según la cantidad, a petición |
Número de artículo
Para la fuente de alimentación: 8400 lúmenes con un controlador remoto BLD075 fuera de la luminaria.
8.400 lm
| Flujo luminoso | 8.400 lm |
| Potencia absorbida | setenta W |
| Eficiencia | 120 lm/W |
| Ópticas | punto de 14°, 38°, 69°, haz de 14° × 46°, combinaciones posibles |
| Colores de luz | 6500K, 5000K, 4000K, 2700K en ámbar 2200K |
| Bicolor | 4000K con ámbar de 2200K, conmutable durante el funcionamiento |
| IRC (Ra) | > 70, opcionalmente 80 o 90 |
| Consistencia de color | < MacAdam de 3 pasos |
| Rango de tensión | 90–305 de 180–528 VAC |
| Tensión nominal | no aplicable en AC |
| Absorción de corriente | aprox. 0,2 A a 380–480 V · 0,3 A a 220–277 V · 0,6 A a 120 V |
| Atenuar | 0–10 V, PWM en DALI-2 o mediante NFC |
| Driver | Mando a distancia BLD075, compatible con el DRB-1 |
| Tipo de controlador | BLD075, 75 W |
| Corriente de entrada | 66 A de pico, T50 de 170 µs a 220 V |
| Grifería por máquina automática | B16: 11 · C16: 19 · C25: 30 · D16: 32 |
| Protección contra sobretensiones | 6 kV línea a línea, 10 kV línea a tierra (IEC 61000-4-5) |
| Factor de potencia y distorsión armónica total | > 0,9 a 65–100, carga %, THD < 15 % a 60–100 % |
| Carcasa | aluminio fundido, < 0,08 % cobre |
| Tratamiento de superficies | capa de conversión con recubrimiento electrónico de titanio de 2 capas |
| Ortodoncia | acero inoxidable 316L de alta resistencia a la tracción, ilimitado desde −45° hasta +90° |
| Frontal | Policarbonato resistente a los rayos UV IK10 o vidrio templado químicamente IK09 |
| Color | Negro Titanio |
| Dimensiones | 150 × 122 × 115 mm |
| Peso | 3,1 kg, soporte incluido |
| Tipo de cable | H07BQ-F, 4 conductores (2 × 1,5 mm² + 2 × 0,5 mm²), 0,3 m |
| Conexión | cable premontado, hilos sueltos |
| Accesorios | Caja de altavoces DRB-1 |
| Clasificación IP | IP66, IP67, IP68 e IP69K |
| Resistencia al impacto | IK10 con policarbonato, IK09 con vidrio |
| Clase de corrosión | C5 Industrial en Marítimo (ISO 9223) |
| Clase de vibración | 6 G a resonancia (IEC 60068-2-6), impacto IEC 60068-2-27 |
| Temperatura de funcionamiento | De −45 a +50 °C |
| Vida útil de los leds | TM-21 L90B05 > 360.000 horas |
| Vida útil del controlador | ≥ 100.000 h a Tc 75 °C, ≥ 130.000 h a Tc 50 °C |
| controlador de tiempo medio entre fallos | ≥ 320 000 horas a Tc 75 °C (MIL-HDBK-217F) |
| Garantía | 5 años en la luminaria completa |
| Certificación | CE, IEC 60598, EN 55015, EN 61547, CEM. América del Norte bajo demanda. |
| Embalaje | según la cantidad, a petición |
Número de artículo
Completamente de acero inoxidable en la red de a bordo de 24 V, con cable de 2,0 m y DT04-2P.
8.200 lm
| Flujo luminoso | 8.200 lm |
| Potencia absorbida | setenta W |
| Eficiencia | 117 lm/W |
| Ópticas | punto de 14°, 38°, 69°, haz de 14° × 46°, combinaciones posibles |
| Colores de luz | 6500K, 5000K, 4000K, 2700K en ámbar 2200K |
| Bicolor | 4000K con ámbar de 2200K, conmutable durante el funcionamiento |
| IRC (Ra) | > 70, opcionalmente 80 o 90 |
| Consistencia de color | < MacAdam de 3 pasos |
| Rango de tensión | 20–32 VDC |
| Tensión nominal | 24 V |
| Absorción de corriente | aprox. 2,9 A a 24 V |
| Atenuar | hecho a medida |
| Driver | Impresión de los controladores de DC |
| Tipo de controlador | no aplicable, controlador en placa |
| Corriente de entrada | no aplicable, controlador en placa |
| Grifería por máquina automática | no aplicable, controlador en placa |
| Protección contra sobretensiones | no aplicable, controlador en placa |
| Factor de potencia y distorsión armónica total | no aplicable, controlador en placa |
| Carcasa | Acero inoxidable 316L |
| Tratamiento de superficies | no aplicable, 316L sin tratar |
| Ortodoncia | acero inoxidable 316L de alta resistencia a la tracción, ilimitado desde −45° hasta +90° |
| Frontal | vidrio templado químicamente IK09 o borosilicato |
| Color | acero inoxidable, sin tratar |
| Dimensiones | 166 × 166 × 102 mm |
| Peso | 5,0 kg, soporte incluido |
| Tipo de cable | H07BQ-F, 2,0 m con Deutsch DT04-2P |
| Conexión | cable premontado con Deutsch DT04-2P |
| Accesorios | Crane Light Director |
| Clasificación IP | IP66, IP67, IP68 e IP69K |
| Resistencia al impacto | IK09 |
| Clase de corrosión | C5 en CX (ISO 9223); CRC III según EN 1993-1-4, PREN ≈ 24 |
| Clase de vibración | 6 G a resonancia (IEC 60068-2-6), impacto IEC 60068-2-27 |
| Temperatura de funcionamiento | De −45 a +50 °C |
| Vida útil de los leds | TM-21 L90B05 > 360.000 horas |
| Vida útil del controlador | no procede |
| controlador de tiempo medio entre fallos | no aplicable, controlador en placa |
| Garantía | 20 años en la carcasa, 5 años en las demás piezas |
| Certificación | CE, IEC 60598, EN 55015, EN 61547, CEM. América del Norte bajo demanda. |
| Embalaje | según la cantidad, a petición |
Número de artículo
La versión de AC de acero inoxidable: 8.400 lúmenes con control remoto BLD075, cable de 2,0 m.
8.400 lm
| Flujo luminoso | 8.400 lm |
| Potencia absorbida | setenta W |
| Eficiencia | 120 lm/W |
| Ópticas | punto de 14°, 38°, 69°, haz de 14° × 46°, combinaciones posibles |
| Colores de luz | 6500K, 5000K, 4000K, 2700K en ámbar 2200K |
| Bicolor | 4000K con ámbar de 2200K, conmutable durante el funcionamiento |
| IRC (Ra) | > 70, opcionalmente 80 o 90 |
| Consistencia de color | < MacAdam de 3 pasos |
| Rango de tensión | 90–305 de 180–528 VAC |
| Tensión nominal | no aplicable en AC |
| Absorción de corriente | aprox. 0,2 A a 380–480 V · 0,3 A a 220–277 V · 0,6 A a 120 V |
| Atenuar | 0–10 V, PWM en DALI-2 o mediante NFC |
| Driver | Mando a distancia BLD075, compatible con el DRB-1 |
| Tipo de controlador | BLD075, 75 W |
| Corriente de entrada | 66 A de pico, T50 de 170 µs a 220 V |
| Grifería por máquina automática | B16: 11 · C16: 19 · C25: 30 · D16: 32 |
| Protección contra sobretensiones | 6 kV línea a línea, 10 kV línea a tierra (IEC 61000-4-5) |
| Factor de potencia y distorsión armónica total | > 0,9 a 65–100, carga %, THD < 15 % a 60–100 % |
| Carcasa | Acero inoxidable 316L |
| Tratamiento de superficies | no aplicable, 316L sin tratar |
| Ortodoncia | acero inoxidable 316L de alta resistencia a la tracción, ilimitado desde −45° hasta +90° |
| Frontal | vidrio templado químicamente IK09 o borosilicato |
| Color | acero inoxidable, sin tratar |
| Dimensiones | 166 × 166 × 102 mm |
| Peso | 5,0 kg, soporte incluido |
| Tipo de cable | H07BQ-F, 2,0 m, conductores libres |
| Conexión | cable premontado, hilos sueltos |
| Accesorios | Caja de altavoces DRB-1 |
| Clasificación IP | IP66, IP67, IP68 e IP69K |
| Resistencia al impacto | IK09 |
| Clase de corrosión | C5 en CX (ISO 9223); CRC III según EN 1993-1-4, PREN ≈ 24 |
| Clase de vibración | 6 G a resonancia (IEC 60068-2-6), impacto IEC 60068-2-27 |
| Temperatura de funcionamiento | De −45 a +50 °C |
| Vida útil de los leds | TM-21 L90B05 > 360.000 horas |
| Vida útil del controlador | ≥ 100.000 h a Tc 75 °C, ≥ 130.000 h a Tc 50 °C |
| controlador de tiempo medio entre fallos | ≥ 320 000 horas a Tc 75 °C (MIL-HDBK-217F) |
| Garantía | 20 años en la carcasa, 5 años en las demás piezas |
| Certificación | CE, IEC 60598, EN 55015, EN 61547, CEM. América del Norte bajo demanda. |
| Embalaje | según la cantidad, a petición |
Todos los valores indicados anteriormente figuran también en la ficha técnica, junto con las dimensiones y el código de pedido.
El controlador está separado de la luminaria y puede colocarse en la caja de controladores DRB-1. Los valores siguientes provienen de las hojas de datos de Upowertek y se aplican por controlador, no por luminaria.
75 W, control remoto, para las versiones de AC
T50 170 µs a 220 V
línea-línea / línea-tierra, IEC 61000-4-5
a Tc 75 °C, MIL-HDBK-217F
| Driver | B16 | C16 | C25 | D16 |
|---|---|---|---|---|
| BLD075 · AC 70 W | 11 | 19 | 30 | 32 |
Calculado con ABB S200 a 220 V, según la tabla de interruptores automáticos del fabricante. Valor orientativo para la fase de ingeniería y no sustituye al cálculo de la instalación; para la verificación nos encargamos de un asesoramiento de iluminación y cálculo de instalación. Si hay varios controladores en una sola luminaria, divida la cantidad entre ese número de controladores.
El ángulo del objetivo determina dónde incide la luz. A continuación se muestran los ángulos medidos de nuestra propia biblioteca IES, junto con el nombre de la óptica como referencia de pedido. El nombre de la óptica no es un valor de medición: la óptica de 14° mide 13°. Si tiene dudas entre dos ángulos, le ayudaremos a justificar su elección con un cálculo gratuito de la iluminación.
Faro de largo alcance, de 20 a 80 m
El ángulo más seleccionado, de 8 a 30 m
Amplia superficie de trabajo cercana, de hasta 15 m
Asimétrico, a lo largo de la botavara, de la calzada o del muelle
| Óptica | Ángulo de haz 50 % | Veldhoek 10 % | Distancia de aplicación |
|---|---|---|---|
| Puesto número 14 | 13° | ver diagrama | De 20 a 80 m, medidos con la óptica DCB9 |
| 38° | 38 ° nominal | ver diagrama | De 8 a 30 m, la opción estándar |
| 69° | 69° nominal | ver diagrama | hasta 15 m, ancho cercano |
| llamarada de 14° × 46° | asimétrico | ver diagrama | zonas alargadas, combinaciones posibles |
El ángulo de haz es el ángulo completo entre las direcciones en las que la intensidad ha descendido hasta el 50 % de su valor máximo; el ángulo de campo utiliza el 10 %. El rendimiento lumínico ascendente es de 0 % con una inclinación de 0°. Es posible combinar diferentes sistemas ópticos dentro de una misma luminaria.
En máquinas, plumas y grúas, la fijación es determinante para que una lámpara de trabajo alcance su vida útil. El modelo Piranha combina un cable corto premontado con conector Deutsch con el soporte más resistente de la gama.
Las versiones de DC vienen con un cable corto preensamblado de 0,3 m con conector DT04-2P: un solo clic en la red de a bordo, sin caja de conexiones ni prensaestopas como fuente de averías.
Soporte de acero inoxidable de alta resistencia a la tracción, ajustable de forma ilimitada dentro del rango. Incluso bajo vibración continua, el haz permanece en su lugar.
Suspensión autoalineable para uso en grúas, que mantiene el haz dirigido hacia la carga mientras se mueve la pluma.
Las versiones de AC cuentan con un controlador BLD075 remoto; el DRB-1 lo aloja en la estructura o en el gabinete.
Un cable de protección contra caídas se suministra opcionalmente y, en caso de montaje sobre un área de trabajo, a menudo constituye un requisito estricto. La caja de control DRB-1 aloja el controlador remoto y se monta directamente detrás de la luminaria con el soporte de montaje trasero. La Crane Light Stabilizer tiene su propia página de producto. Para grúas torre, véase también Iluminación de grúa torre.
Todas las dimensiones en milímetros. El patrón de montaje y las secciones transversales del soporte se encuentran en la hoja de datos; los archivos DXF y STEP están disponibles previa solicitud.
Alzados con acotación. No se deben cortar las cotas.
| Luminaria | 150 × 122 × 115 mm |
| Luminaria 316L | 166 × 166 × 102 mm |
| Peso | 3,1 kg, 316L 5,0 kg |
| Ajuste del soporte | ilimitado, −45° a +90° |
| Conexión | cable de 0,3 m con conector Deutsch DT04-2P (DC), hilos libres (AC) |
| Color | Titanium Black, 316L sin tratar |
| Embalaje | a petición |
El peso indicado incluye el soporte. Las dimensiones y el peso del embalaje se incluyen en la especificación, ya que JEL se encarga del transporte.
Dónde se encuentra el Piranha en la práctica y por qué allí.
En camiones mineros, palas y excavadoras, donde el impacto y las vibraciones son la práctica diaria, la carcasa fundida y la clasificación IK10 constituyen la base.
Como alivio de tarea en la pluma y el puente de la grúa, cerca de la carga y el gancho. Con el Crane Light Director, el haz permanece dirigido hacia la carga; montado por el fabricante de equipos originales en grúas Sany.
La carrera de Dakar pone a prueba a los camiones de rally de Eurol Rallysport: choques continuos, polvo y agua, durante dos semanas. La prueba práctica más dura que existe.
Sobre las plumas, los bastidores y los puntos de servicio de la maquinaria de construcción: visibilidad directa de la zona de trabajo y de la zona de la máquina, incluso durante la limpieza a alta presión al final de la jornada.
Para buques, muelles, la industria química y el sector offshore, el modelo Piranha está fabricado íntegramente en acero 316L: carcasa, tornillos y soporte, sin tratar y sin recubrimientos que puedan dañarse. La parte frontal es de vidrio templado químicamente o de borosilicato.
Las prestaciones lumínicas son idénticas a las de la versión de aluminio: 8.400 lm con AC (AC) y 8.200 lm con DC (DC), con las mismas ópticas. Solo difieren en las dimensiones y el peso: 166 × 166 × 102 mm y 5,0 kg.
| Material | 316L, sin tratar, PREN ≈ 24 |
| Clase de corrosión | C5 y CX (ISO 9223), CRC III |
| Frontal | vidrio templado químicamente o de borosilicato |
| Garantía | 20 años de vivienda, 5 años otros |
CRC III según la norma EN 1993-1-4. Véase también iluminación resistente a la corrosión.
Cada afirmación conlleva su condición en el mismo sentido. Puede leer más sobre los métodos de prueba en calidad del producto y garantía.
Prueba de niebla salina neutra según ISO 9227, realizada sobre una carcasa moldeada previamente rayada: tras 1.007 horas, no se observa corrosión filiforme del revestimiento.
Resistente a vibraciones de hasta 6 G en resonancia, según la norma IEC 60068-2-6, con ensayo de golpes según la norma IEC 60068-2-27.
La red de Dakar equipa los camiones de rally de Eurol Rallysport y funciona diariamente en maquinaria minera, grúas y equipos de movimiento de tierras. Si una lámpara de trabajo resiste allí, resistirá en cualquier lugar.
Cuatro páginas con la especificación completa, el dimensionamiento y el código de pedido. Para descarga directa.
STEP o DXF para su propio trabajo de dibujo, incluido el patrón de montaje del soporte.
Las 30 versiones y opciones ópticas del modelo Piranha en formato EULUMDAT (.ldt), reunidas en un único archivo ZIP de 1,5 MB. DIALux y Relux leen estos archivos directamente. El número de referencia figura en el nombre del archivo y en el propio archivo. Los archivos IES se facilitan previa solicitud.
¿No encuentra su pregunta en la lista o desea que le hagamos un cálculo? Un ingeniero le responderá en el plazo de un día laborable.
Ambas son lámparas de trabajo de lente con las mismas ópticas. La Piranha es la de construcción más robusta: 3,1 kg frente a 1,8, un soporte que se sujeta de forma ilimitada desde −45° hasta +90°, y la única disponible en AC y en 316L completo. La Goby es más ligera y tiene el conector Deutsch directamente en la carcasa. Si tiene dudas, el entorno es determinante: cuanto más exigente, antes debe elegirse la Piranha.
El Piranha 6 funciona con 9–35 V y cubre redes de 12 y 24 voltios; el Piranha 9 ofrece los 8200 lm completos a 24 V. Si hay tensión de red, la AC con controlador remoto. Si el entorno es corrosivo, como barcos, muelles o industria química, el 316L en DC o AC.
Las versiones de DC se suministran con un cable corto premontado de 0,3 m con conector DT04-2P: resistente al agua y a las vibraciones, y que se conecta a la red de a bordo sin necesidad de caja de conexiones. Las versiones de AC disponen de hilos libres para la conexión con el controlador remoto.
En la versión de AC con el controlador BLD075: 11 en un B16, 19 en un C16, 30 en un C25 y 32 en un D16, según los cálculos realizados con el ABB S200 a 220 V, por controlador. Se trata de una cifra orientativa para la fase de ingeniería y no sustituye al cálculo de la instalación.
La versión de AC permite la regulación de intensidad mediante 0-10 V, PWM y DALI-2, y se puede configurar a través de NFC. En las versiones de DC, la regulación de intensidad se realiza a medida; la conmutación por grupos puede realizarse a través de la red de a bordo.
El de 38° es la opción estándar para superficies de trabajo de entre 8 y 30 metros. El haz de 14° (medido en 13°) cubre grandes distancias, el de 69° ilumina ampliamente a corta distancia y el haz difuso de 14° × 46° traza una trayectoria asimétrica a lo largo de la pluma o de la vía. Es habitual utilizar combinaciones en una misma máquina; le recomendamos que elija en función de la posición de montaje.
Totalmente de acero 316L, sin tratar: no hay ningún recubrimiento que pueda dañarse. Clase de corrosión C5 y CX según la norma ISO 9223, CRC III según la norma EN 1993-1-4 con PREN ≈ 24, y 20 años de garantía para la carcasa. El panel frontal es de vidrio templado químicamente o de borosilicato.
Sí. La luminaria ha sido probada según las normas IP66, IP67, IP68 e IP69K. Todas estas clases se mencionan porque son ensayos diferentes: IP69K corresponde a chorro de vapor a alta presión y alta temperatura, e IP68 corresponde a inmersión. Una no implica la otra.
Sí. La clase de vibración es de 6 G en resonancia, según la norma IEC 60068-2-6, con ensayo de golpes según la norma IEC 60068-2-27. La prueba práctica fue más exigente: el Piranha completó el Rally Dakar a bordo de los camiones de rally de Eurol Rallysport.
Las 360 000 horas corresponden a un valor TM-21 L90B05: en ese momento, al menos el 95 % de las luminarias % seguirán proporcionando como mínimo el 90 % de la potencia luminosa inicial. Este requisito es más estricto que las especificaciones habituales de L70 y L80. En la práctica, las condiciones ambientales y la calidad de la instalación determinan el rendimiento que alcanza la luminaria.
No. La luminaria no está destinada a zonas con riesgo de explosión. Si ATEX es un requisito, coméntelo de antemano; entonces determinaremos juntos una solución adecuada.
Sí. El modelo Piranha se instala de fábrica, entre otros, en grúas Sany. Con versiones de DC y alterna, la conexión DT04-2P y el Crane Light Director, adaptamos el diseño, la tensión y el montaje a la arquitectura de la máquina.
CE, IEC 60598, EN 55015, EN 61547 y la Directiva sobre compatibilidad electromagnética (EMC). La norma IEC 60598 abarca la construcción, la seguridad eléctrica y el comportamiento térmico. Las configuraciones para Norteamérica están disponibles bajo pedido.
Infórmenos sobre la aplicación, la ubicación y el alcance del proyecto. Le ayudaremos a elegir la ejecución, la óptica y el accesorio de montaje.
Recibirá una respuesta de la persona que también realiza su cálculo de iluminación.
Utilizamos sus datos exclusivamente para evaluar su solicitud y responder a la misma.
