iluminación LED industrial Linear

Una luminaria fundida donde otros suministran un tubo con tapas en los extremos: hasta 25.600 lúmenes con 213 lm/W, IP69K, en cuatro longitudes de 300 a 1.200 mm.

La mayoría de las luminarias lineales para zonas húmedas o industriales consisten en un tubo de plástico con dos tapas terminales. Dicha construcción funciona hasta el momento en que intervienen impactos, vibraciones, calor o una lanza de limpieza: entonces la junta entre el tubo y la tapa se convierte en el eslabón débil. El modelo Linear cuenta con una carcasa de aluminio fundido que soporta la óptica, el sellado y la electrónica, y una placa de circuito impreso con núcleo de cobre macizo que disipa el calor. También disponible como versión de alta temperatura hasta +120 °C, para cámaras climáticas, cámaras de secado y zonas de producción cálidas.

Respuesta en 1 día laborable por parte de un ingeniero. Posibilidad de cálculo lumínico y luminaria de prueba gratuitos.

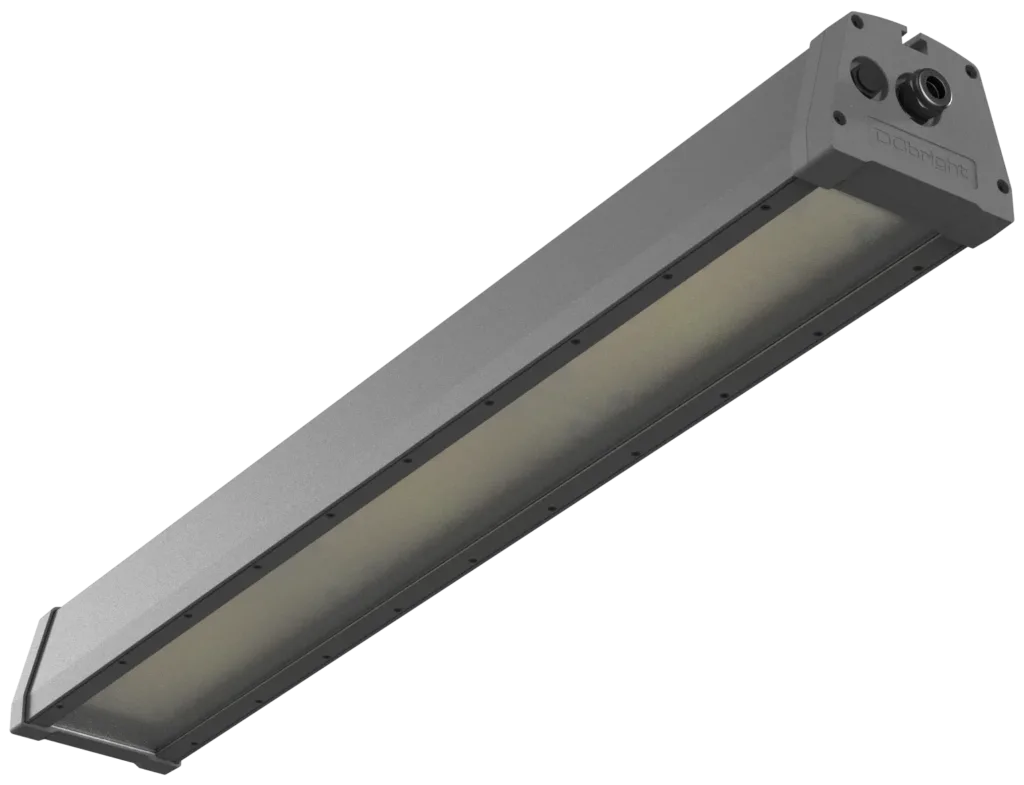

Versión HT de 900 mm, gris titanio claro.

Flujo luminoso

25.600 lm

120 W a 1.200 mm, 213 lm/W

Protección

IP69K

incluida la caja de conexiones

Resistencia al impacto

IK08

IK09 con vidrio difuso resistente a los impactos

Longitudes

300, 600, 900 a 1.200 mm

Garantía

5 años

limitado, en caso de uso industrial pesado

Temperatura

+120 °C

desde −45 °C hasta +120 °C con el HT-AC

Versiones Especificaciones Ópticas Construcción Descargas Preguntas frecuentes

Guía de decisión

¿En qué casos se recomienda el modelo Linear?

Una clasificación IP69K indica algo sobre el polvo y el agua, pero nada sobre la resistencia mecánica, el diseño térmico o la vida útil bajo carga. Ahí radica la diferencia con una luminaria tubular.

se necesita un patrón de luz lineal a lo largo de una máquina, una línea de proceso o una zona de trabajo
Se limpia diariamente con agua o una lanza de alta presión: IP69K, incluida la caja de conexiones
Si la temperatura ambiente supera los +50 °C: entonces la versión HT hasta los +120 °C
La luminaria debe soportar vibraciones o carga mecánica
La posición es de difícil acceso y la avería significa una parada
Si se trabaja con DC: se suministra de 12 a 24 voltios DC
El consumo cuenta: 213 lm/W es la mayor eficiencia de nuestro programa

Cuando otra luminaria se ajusta mejor

Donde no existe dicho impuesto, usted paga por algo que no necesita. Preferimos advertirlo de antemano.

Una luminaria estándar para almacén o falso techo es suficiente
El ambiente seco, limpio y templado es: entonces una luminaria tubular es más barata
cuando se debe superar la distancia: entonces un proyector como el Barracuda lógico
Un terreno entero debe ser iluminado sin contaminación lumínica: entonces DarkLicht
Si se necesita un foco o un haz a distancia en una zona caliente: entonces Orca, Barracuda de Snapper HT
Se requiere iluminación bajo un toldo o marquesina: entonces el Manta canopy
si se requiere certificación ATEX o Ex: la Linear no la tiene

Versiones

Cuatro versiones, cuatro longitudes

Todas las ejecuciones comparten la misma sección transversal de 130 × 110 mm y la misma carcasa moldeada. Lo que difiere es la fuente de alimentación, la posición del controlador, la placa de circuito impreso y el límite de temperatura.

AC Linear

6400 – 25 600 lm

La versión estándar con alimentación de red, de 90 a 305 VCA, con el controlador en la luminaria. De 30 a 120 W a 213 lm/W, hasta +50 °C.

LIN-30 · LIN-60 · LIN-90 · LIN-120

Linear CD

5600 – 22.300 lm

Para 12 a 24 voltios: conéctese directamente a un control de máquina o a una instalación de 24 voltios. 186 lm/W. En el caso de 12 voltios, preste atención a la sección transversal del cable.

LIN-30 · LIN-60 · LIN-90 · LIN-120

HT Linear, AC

6.400 – 25.600 lm tot +120 °C

Cable SiHF-OB resistente al calor, revestimiento de oro reflector de infrarrojos en la placa de circuito impreso y un controlador externo situado fuera de la zona caliente. picos de hasta +130 °C.

Véase también «Iluminación a altas temperaturas»

LVHT-30 a LVHT-120

HT Linear, DC

3.900 – 15.600 lm tot +110 °C

12 a 24 voltios en una zona caliente, 22 a 88 W a 177 lm/W. Vida útil especificada por temperatura ambiente; garantía hasta +110 °C.

LVHT-30 a LVHT-120

Familia de productos

La ubicación del Linear dentro del programa

El Linear ilumina una franja situada debajo de él. Si se trata de un toldo, una distancia o un terreno entero, la respuesta se encuentra en otra parte del programa.

Luminaria	Carrete en la línea	Posición de montaje
Linear 25.600 lúmenes	Distribución de luz lineal a lo largo de maquinaria, líneas de proceso y zonas de trabajo. Carcasa moldeada, IP69K, también hasta +120 °C.	techo, pared y máquina
Manta canopy 22.400 lúmenes	El canopy para instalación bajo un toldo o marquesina, con potencia ajustable por posición mediante NFC.	techo y marquesina
Barracuda 44.100 lúmenes	Proyector para cuando es necesario cubrir distancias, también disponible en versión de alta temperatura.	mástil y estructura
DarkLicht D 34.200 lúmenes	Corte total vlakstraler para terrenos y estacionamiento, donde la contaminación lumínica debe mitigarse activamente.	mástil y fachada

Especificaciones

Elija la versión y la longitud

Cuatro versiones y cuatro longitudes, dieciséis combinaciones. En los modelos de AC y DC, el controlador se encuentra en la luminaria; en el modelo de alta temperatura, se encuentra de forma externa, fuera de la zona caliente. Seleccione ambos a continuación y la lista de especificaciones cambiará en consecuencia.

Número de artículo

LIN-30

La versión estándar para alimentación eléctrica, con el controlador en la luminaria.

6.400 lm

Luz

Flujo luminoso	6.400 lm
Potencia absorbida	30 W
Eficiencia	213 lm/W
Ángulos de haz	30°, 60°, 90°, 120°
Colores de luz	6500K, 5000K, 4000K, 3000K, 2700K, ámbar 2200K
Bicolor	blanco frío con ámbar
IRC (Ra)	> 70, opcionalmente 80 o 90
Consistencia de color	Paso 3 de MacAdam

Eléctrico

Rango de tensión	90 a 305 VCA
Absorción de corriente	aprox. 0,13 a 0,11 A a 220 a 277 V
Driver	becario
Conexión	Caja de conexiones IP69K
Tipo de cable	H07BQ-F
Corriente de entrada	a petición
Protección contra sobretensiones	estable hasta 75 V, 3.000 a 6.000 A de nivelación dentro de 8/20 µs

Construcción

Carcasa	aluminio fundido, < 0,08 % cobre
Ortodoncia	aluminio, < 0,08 % cobre
Placa de circuito impreso	núcleo de cobre macizo
Frontal	vidrio difuso IK09 o borosilicato IK08
Color	Negro Titanio
Dimensiones	130 × 110 × 350 mm
Peso	2,8 kg
Plazo de entrega	Estándar en una semana, a medida según acuerdo
Ajuste de ángulo	hasta 180°, por 30°

Protección y vida útil

IP e IK	IP69K / IK08
Temperatura de funcionamiento	De −45 a +50 °C
Vida útil de los leds	TM-21 L90B05, 360.000 horas
Garantía	5 años en la luminaria completa
Certificación	CE, ENEC, IEC 60598, EMC
Número de artículo	LIN-30
Código SA	9405500090

Número de artículo

LIN-60

La versión estándar para alimentación eléctrica, con el controlador en la luminaria.

12 800 lm

Luz

Flujo luminoso	12 800 lm
Potencia absorbida	360 W
Eficiencia	213 lm/W
Ángulos de haz	30°, 60°, 90°, 120°
Colores de luz	6500K, 5000K, 4000K, 3000K, 2700K, ámbar 2200K
Bicolor	blanco frío con ámbar
IRC (Ra)	> 70, opcionalmente 80 o 90
Consistencia de color	Paso 3 de MacAdam

Eléctrico

Rango de tensión	90 a 305 VCA
Absorción de corriente	aprox. de 0,26 a 0,22 A a 220 a 277 V
Driver	becario
Conexión	Caja de conexiones IP69K
Tipo de cable	H07BQ-F
Corriente de entrada	a petición
Protección contra sobretensiones	estable hasta 75 V, 3.000 a 6.000 A de nivelación dentro de 8/20 µs

Construcción

Carcasa	aluminio fundido, < 0,08 % cobre
Ortodoncia	aluminio, < 0,08 % cobre
Placa de circuito impreso	núcleo de cobre macizo
Frontal	vidrio difuso IK09 o borosilicato IK08
Color	Negro Titanio
Dimensiones	130 × 110 × 650 mm
Peso	4,4 kg
Ajuste de ángulo	hasta 180°, por 30°

Protección y vida útil

IP e IK	IP69K / IK08
Temperatura de funcionamiento	De −45 a +50 °C
Vida útil de los leds	TM-21 L90B05, 360.000 horas
Garantía	5 años en la luminaria completa
Certificación	CE, ENEC, IEC 60598, EMC
Número de artículo	LIN-60
Código SA	9405500090

Número de artículo

LIN-90

La versión estándar para alimentación eléctrica, con el controlador en la luminaria.

19.200 lm

Luz

Flujo luminoso	19.200 lm
Potencia absorbida	90 W
Eficiencia	213 lm/W
Ángulos de haz	30°, 60°, 90°, 120°
Colores de luz	6500K, 5000K, 4000K, 3000K, 2700K, ámbar 2200K
Bicolor	blanco frío con ámbar
IRC (Ra)	> 70, opcionalmente 80 o 90
Consistencia de color	Paso 3 de MacAdam

Eléctrico

Rango de tensión	90 a 305 VCA
Absorción de corriente	aprox. de 0,41 a 0,32 A a una tensión de entre 220 y 277 V
Driver	becario
Conexión	Caja de conexiones IP69K
Tipo de cable	H07BQ-F
Corriente de entrada	a petición
Protección contra sobretensiones	estable hasta 75 V, 3.000 a 6.000 A de nivelación dentro de 8/20 µs

Construcción

Carcasa	aluminio fundido, < 0,08 % cobre
Ortodoncia	aluminio, < 0,08 % cobre
Placa de circuito impreso	núcleo de cobre macizo
Frontal	vidrio difuso IK09 o borosilicato IK08
Color	Negro Titanio
Dimensiones	130 × 110 × 950 mm
Peso	6,0 kg
Ajuste de ángulo	hasta 180°, por 30°

Protección y vida útil

IP e IK	IP69K / IK08
Temperatura de funcionamiento	De −45 a +50 °C
Vida útil de los leds	TM-21 L90B05, 360.000 horas
Garantía	5 años en la luminaria completa
Certificación	CE, ENEC, IEC 60598, EMC
Número de artículo	LIN-90
Código SA	9405500090

Número de artículo

LIN-120

La versión estándar para alimentación eléctrica, con el controlador en la luminaria.

25.600 lm

Luz

Flujo luminoso	25.600 lm
Potencia absorbida	120 W
Eficiencia	213 lm/W
Ángulos de haz	30°, 60°, 90°, 120°
Colores de luz	6500K, 5000K, 4000K, 3000K, 2700K, ámbar 2200K
Bicolor	blanco frío con ámbar
IRC (Ra)	> 70, opcionalmente 80 o 90
Consistencia de color	Paso 3 de MacAdam

Eléctrico

Rango de tensión	90 a 305 VCA
Absorción de corriente	aprox. de 0,52 a 0,44 A a una tensión de entre 220 y 277 V
Driver	becario
Conexión	Caja de conexiones IP69K
Tipo de cable	H07BQ-F
Corriente de entrada	a petición
Protección contra sobretensiones	estable hasta 75 V, 3.000 a 6.000 A de nivelación dentro de 8/20 µs

Construcción

Carcasa	aluminio fundido, < 0,08 % cobre
Ortodoncia	aluminio, < 0,08 % cobre
Placa de circuito impreso	núcleo de cobre macizo
Frontal	vidrio difuso IK09 o borosilicato IK08
Color	Negro Titanio
Dimensiones	130 × 110 × 1250 mm
Peso	7,6 kg
Ajuste de ángulo	hasta 180°, por 30°

Protección y vida útil

IP e IK	IP69K / IK08
Temperatura de funcionamiento	De −45 a +50 °C
Vida útil de los leds	TM-21 L90B05, 360.000 horas
Garantía	5 años en la luminaria completa
Certificación	CE, ENEC, IEC 60598, EMC
Número de artículo	LIN-120
Código SA	9405500090

Número de artículo

LIN-30

La versión de corriente continua para maquinaria, OEM e instalaciones de 24 voltios.

5600 lm

Luz

Flujo luminoso	5600 lm
Potencia absorbida	30 W
Eficiencia	186 lm/W
Ángulos de haz	30°, 60°, 90°, 120°
Colores de luz	6500K, 5000K, 4000K, 3000K, 2700K, ámbar 2200K
Bicolor	blanco frío con ámbar
IRC (Ra)	> 70, opcionalmente 80 o 90
Consistencia de color	Paso 3 de MacAdam

Eléctrico

Rango de tensión	De 12 a 24 VCC
Absorción de corriente	aprox. 1,25 A a 24 V, 2,5 A a 12 V
Driver	becario
Conexión	Caja de conexiones IP69K
Tipo de cable	H07BQ-F
Corriente de entrada	a petición
Protección contra sobretensiones	estable hasta 75 V, 3.000 a 6.000 A de nivelación dentro de 8/20 µs

Construcción

Carcasa	aluminio fundido, < 0,08 % cobre
Ortodoncia	aluminio, < 0,08 % cobre
Placa de circuito impreso	núcleo de cobre macizo
Frontal	vidrio difuso IK09 o borosilicato IK08
Color	Negro Titanio
Dimensiones	130 × 110 × 350 mm
Peso	2,8 kg
Ajuste de ángulo	hasta 180°, por 30°

Protección y vida útil

IP e IK	IP69K / IK08
Temperatura de funcionamiento	De −45 a +50 °C
Vida útil de los leds	TM-21 L90B05, 360.000 horas
Garantía	5 años en la luminaria completa
Certificación	CE, ENEC, IEC 60598, EMC
Número de artículo	LIN-30
Código SA	9405500090

Número de artículo

LIN-60

La versión de corriente continua para maquinaria, OEM e instalaciones de 24 voltios.

11.200 lm

Luz

Flujo luminoso	11.200 lm
Potencia absorbida	360 W
Eficiencia	186 lm/W
Ángulos de haz	30°, 60°, 90°, 120°
Colores de luz	6500K, 5000K, 4000K, 3000K, 2700K, ámbar 2200K
Bicolor	blanco frío con ámbar
IRC (Ra)	> 70, opcionalmente 80 o 90
Consistencia de color	Paso 3 de MacAdam

Eléctrico

Rango de tensión	De 12 a 24 VCC
Absorción de corriente	aprox. 2,5 A a 24 V, 5,0 A a 12 V
Driver	becario
Conexión	Caja de conexiones IP69K
Tipo de cable	H07BQ-F
Corriente de entrada	a petición
Protección contra sobretensiones	estable hasta 75 V, 3.000 a 6.000 A de nivelación dentro de 8/20 µs

Construcción

Carcasa	aluminio fundido, < 0,08 % cobre
Ortodoncia	aluminio, < 0,08 % cobre
Placa de circuito impreso	núcleo de cobre macizo
Frontal	vidrio difuso IK09 o borosilicato IK08
Color	Negro Titanio
Dimensiones	130 × 110 × 650 mm
Peso	4,4 kg
Ajuste de ángulo	hasta 180°, por 30°

Protección y vida útil

IP e IK	IP69K / IK08
Temperatura de funcionamiento	De −45 a +50 °C
Vida útil de los leds	TM-21 L90B05, 360.000 horas
Garantía	5 años en la luminaria completa
Certificación	CE, ENEC, IEC 60598, EMC
Número de artículo	LIN-60
Código SA	9405500090

Número de artículo

LIN-90

La versión de corriente continua para maquinaria, OEM e instalaciones de 24 voltios.

16.700 lm

Luz

Flujo luminoso	16.700 lm
Potencia absorbida	90 W
Eficiencia	186 lm/W
Ángulos de haz	30°, 60°, 90°, 120°
Colores de luz	6500K, 5000K, 4000K, 3000K, 2700K, ámbar 2200K
Bicolor	blanco frío con ámbar
IRC (Ra)	> 70, opcionalmente 80 o 90
Consistencia de color	Paso 3 de MacAdam

Eléctrico

Rango de tensión	De 12 a 24 VCC
Absorción de corriente	aprox. 3,75 A a 24 V, 7,5 A a 12 V
Driver	becario
Conexión	Caja de conexiones IP69K
Tipo de cable	H07BQ-F
Corriente de entrada	a petición
Protección contra sobretensiones	estable hasta 75 V, 3.000 a 6.000 A de nivelación dentro de 8/20 µs

Construcción

Carcasa	aluminio fundido, < 0,08 % cobre
Ortodoncia	aluminio, < 0,08 % cobre
Placa de circuito impreso	núcleo de cobre macizo
Frontal	vidrio difuso IK09 o borosilicato IK08
Color	Negro Titanio
Dimensiones	130 × 110 × 950 mm
Peso	6,0 kg
Ajuste de ángulo	hasta 180°, por 30°

Protección y vida útil

IP e IK	IP69K / IK08
Temperatura de funcionamiento	De −45 a +50 °C
Vida útil de los leds	TM-21 L90B05, 360.000 horas
Garantía	5 años en la luminaria completa
Certificación	CE, ENEC, IEC 60598, EMC
Número de artículo	LIN-90
Código SA	9405500090

Número de artículo

LIN-120

La versión de corriente continua para maquinaria, OEM e instalaciones de 24 voltios.

22 300 lm

Luz

Flujo luminoso	22 300 lm
Potencia absorbida	120 W
Eficiencia	186 lm/W
Ángulos de haz	30°, 60°, 90°, 120°
Colores de luz	6500K, 5000K, 4000K, 3000K, 2700K, ámbar 2200K
Bicolor	blanco frío con ámbar
IRC (Ra)	> 70, opcionalmente 80 o 90
Consistencia de color	Paso 3 de MacAdam

Eléctrico

Rango de tensión	De 12 a 24 VCC
Absorción de corriente	aprox. 5,0 A a 24 V, 10,0 A a 12 V
Driver	becario
Conexión	Caja de conexiones IP69K
Tipo de cable	H07BQ-F
Corriente de entrada	a petición
Protección contra sobretensiones	estable hasta 75 V, 3.000 a 6.000 A de nivelación dentro de 8/20 µs

Construcción

Carcasa	aluminio fundido, < 0,08 % cobre
Ortodoncia	aluminio, < 0,08 % cobre
Placa de circuito impreso	núcleo de cobre macizo
Frontal	vidrio difuso IK09 o borosilicato IK08
Color	Negro Titanio
Dimensiones	130 × 110 × 1250 mm
Peso	7,6 kg
Ajuste de ángulo	hasta 180°, por 30°

Protección y vida útil

IP e IK	IP69K / IK08
Temperatura de funcionamiento	De −45 a +50 °C
Vida útil de los leds	TM-21 L90B05, 360.000 horas
Garantía	5 años en la luminaria completa
Certificación	CE, ENEC, IEC 60598, EMC
Número de artículo	LIN-120
Código SA	9405500090

Número de artículo

LVHT-30

La versión de alta temperatura alimentada por red eléctrica, con el controlador situado fuera de la zona caliente.

6.400 lm

Luz

Flujo luminoso	6.400 lm
Potencia absorbida	30 W
Eficiencia	213 lm/W
Ángulos de haz	20°, 40°, 60°, 120°
Colores de luz	6500K, 4000K, 2700K, ámbar 2200K
Bicolor	blanco frío con ámbar
IRC (Ra)	> 70, opcionalmente 80 o 90
Consistencia de color	Paso 3 de MacAdam

Eléctrico

Rango de tensión	90 a 305 VCA
Absorción de corriente	aprox. 0,13 a 0,11 A a 220 a 277 V
Driver	externo, fuera de la zona
Conexión	Caja de conexiones IP69K
Tipo de cable	SiHF-OB, resistente al calor
Corriente de entrada	a petición
Protección contra sobretensiones	estable hasta 75 V, 3.000 a 6.000 A de nivelación dentro de 8/20 µs

Construcción

Carcasa	aluminio fundido, < 0,08 % cobre
Ortodoncia	aluminio, < 0,08 % cobre
Placa de circuito impreso	núcleo de cobre con revestimiento de oro IR
Frontal	vidrio difuso IK09 o borosilicato IK08
Color	Titanium Gris claro
Dimensiones	130 × 110 × 350 mm
Peso	2,8 kg
Ajuste de ángulo	hasta 180°, por 30°

Protección y vida útil

IP e IK	IP69K / IK08
Temperatura de funcionamiento	de −45 a +120 °C
Vida útil de los leds	TM-21 L90B05, 360 000 horas a +50 °C
Garantía	5 años hasta +120 °C
Certificación	CE, ENEC, IEC 60598, EMC
Número de artículo	LVHT-30
Código SA	9405500090

Número de artículo

LVHT-60

La versión de alta temperatura alimentada por red eléctrica, con el controlador situado fuera de la zona caliente.

12 800 lm

Luz

Flujo luminoso	12 800 lm
Potencia absorbida	360 W
Eficiencia	213 lm/W
Ángulos de haz	20°, 40°, 60°, 120°
Colores de luz	6500K, 4000K, 2700K, ámbar 2200K
Bicolor	blanco frío con ámbar
IRC (Ra)	> 70, opcionalmente 80 o 90
Consistencia de color	Paso 3 de MacAdam

Eléctrico

Rango de tensión	90 a 305 VCA
Absorción de corriente	aprox. de 0,26 a 0,22 A a 220 a 277 V
Driver	externo, fuera de la zona
Conexión	Caja de conexiones IP69K
Tipo de cable	SiHF-OB, resistente al calor
Corriente de entrada	a petición
Protección contra sobretensiones	estable hasta 75 V, 3.000 a 6.000 A de nivelación dentro de 8/20 µs

Construcción

Carcasa	aluminio fundido, < 0,08 % cobre
Ortodoncia	aluminio, < 0,08 % cobre
Placa de circuito impreso	núcleo de cobre con revestimiento de oro IR
Frontal	vidrio difuso IK09 o borosilicato IK08
Color	Titanium Gris claro
Dimensiones	130 × 110 × 650 mm
Peso	4,4 kg
Ajuste de ángulo	hasta 180°, por 30°

Protección y vida útil

IP e IK	IP69K / IK08
Temperatura de funcionamiento	de −45 a +120 °C
Vida útil de los leds	TM-21 L90B05, 360 000 horas a +50 °C
Garantía	5 años hasta +120 °C
Certificación	CE, ENEC, IEC 60598, EMC
Número de artículo	LVHT-60
Código SA	9405500090

Número de artículo

LVHT-90

La versión de alta temperatura alimentada por red eléctrica, con el controlador situado fuera de la zona caliente.

19.200 lm

Luz

Flujo luminoso	19.200 lm
Potencia absorbida	90 W
Eficiencia	213 lm/W
Ángulos de haz	20°, 40°, 60°, 120°
Colores de luz	6500K, 4000K, 2700K, ámbar 2200K
Bicolor	blanco frío con ámbar
IRC (Ra)	> 70, opcionalmente 80 o 90
Consistencia de color	Paso 3 de MacAdam

Eléctrico

Rango de tensión	90 a 305 VCA
Absorción de corriente	aprox. de 0,41 a 0,32 A a una tensión de entre 220 y 277 V
Driver	externo, fuera de la zona
Conexión	Caja de conexiones IP69K
Tipo de cable	SiHF-OB, resistente al calor
Corriente de entrada	a petición
Protección contra sobretensiones	estable hasta 75 V, 3.000 a 6.000 A de nivelación dentro de 8/20 µs

Construcción

Carcasa	aluminio fundido, < 0,08 % cobre
Ortodoncia	aluminio, < 0,08 % cobre
Placa de circuito impreso	núcleo de cobre con revestimiento de oro IR
Frontal	vidrio difuso IK09 o borosilicato IK08
Color	Titanium Gris claro
Dimensiones	130 × 110 × 950 mm
Peso	6,0 kg
Ajuste de ángulo	hasta 180°, por 30°

Protección y vida útil

IP e IK	IP69K / IK08
Temperatura de funcionamiento	de −45 a +120 °C
Vida útil de los leds	TM-21 L90B05, 360 000 horas a +50 °C
Garantía	5 años hasta +120 °C
Certificación	CE, ENEC, IEC 60598, EMC
Número de artículo	LVHT-90
Código SA	9405500090

Número de artículo

LVHT-120

La versión de alta temperatura alimentada por red eléctrica, con el controlador situado fuera de la zona caliente.

25.600 lm

Luz

Flujo luminoso	25.600 lm
Potencia absorbida	120 W
Eficiencia	213 lm/W
Ángulos de haz	20°, 40°, 60°, 120°
Colores de luz	6500K, 4000K, 2700K, ámbar 2200K
Bicolor	blanco frío con ámbar
IRC (Ra)	> 70, opcionalmente 80 o 90
Consistencia de color	Paso 3 de MacAdam

Eléctrico

Rango de tensión	90 a 305 VCA
Absorción de corriente	aprox. de 0,52 a 0,44 A a una tensión de entre 220 y 277 V
Driver	externo, fuera de la zona
Conexión	Caja de conexiones IP69K
Tipo de cable	SiHF-OB, resistente al calor
Corriente de entrada	a petición
Protección contra sobretensiones	estable hasta 75 V, 3.000 a 6.000 A de nivelación dentro de 8/20 µs

Construcción

Carcasa	aluminio fundido, < 0,08 % cobre
Ortodoncia	aluminio, < 0,08 % cobre
Placa de circuito impreso	núcleo de cobre con revestimiento de oro IR
Frontal	vidrio difuso IK09 o borosilicato IK08
Color	Titanium Gris claro
Dimensiones	130 × 110 × 1250 mm
Peso	7,6 kg
Ajuste de ángulo	hasta 180°, por 30°

Protección y vida útil

IP e IK	IP69K / IK08
Temperatura de funcionamiento	de −45 a +120 °C
Vida útil de los leds	TM-21 L90B05, 360 000 horas a +50 °C
Garantía	5 años hasta +120 °C
Certificación	CE, ENEC, IEC 60598, EMC
Número de artículo	LVHT-120
Código SA	9405500090

Número de artículo

LVHT-30

La versión de alta temperatura de corriente continua, para máquinas en una zona caliente.

3.900 lm

Luz

Flujo luminoso	3.900 lm
Potencia absorbida	22 W
Eficiencia	177 lm/W
Ángulos de haz	20°, 40°, 60°, 120°
Colores de luz	6500K, 4000K, 2700K, ámbar 2200K
Bicolor	blanco frío con ámbar
IRC (Ra)	> 70, opcionalmente 80 o 90
Consistencia de color	Paso 3 de MacAdam

Eléctrico

Rango de tensión	De 12 a 24 VCC
Absorción de corriente	aprox. 0,92 A a 24 V, 1,84 A a 12 V
Driver	externo, fuera de la zona
Conexión	Caja de conexiones IP69K
Tipo de cable	SiHF-OB, resistente al calor
Corriente de entrada	a petición
Protección contra sobretensiones	estable hasta 75 V, 3.000 a 6.000 A de nivelación dentro de 8/20 µs

Construcción

Carcasa	aluminio fundido, < 0,08 % cobre
Ortodoncia	aluminio, < 0,08 % cobre
Placa de circuito impreso	núcleo de cobre con revestimiento de oro IR
Frontal	vidrio difuso IK09 o borosilicato IK08
Color	Titanium Gris claro
Dimensiones	130 × 110 × 350 mm
Peso	2,8 kg
Ajuste de ángulo	hasta 180°, por 30°

Protección y vida útil

IP e IK	IP69K / IK08
Temperatura de funcionamiento	De −45 a +110 °C
Vida útil de los leds	TM-21 L90B05, 360 000 horas a +50 °C · 103 000 a +85 °C · 90 700 a +105 °C · 51 400 a +120 °C
Garantía	5 años hasta +110 °C
Certificación	CE, ENEC, IEC 60598, EMC
Número de artículo	LVHT-30
Código SA	9405500090

Número de artículo

LVHT-60

La versión de alta temperatura de corriente continua, para máquinas en una zona caliente.

7 800 lm

Luz

Flujo luminoso	7 800 lm
Potencia absorbida	44 W
Eficiencia	177 lm/W
Ángulos de haz	20°, 40°, 60°, 120°
Colores de luz	6500K, 4000K, 2700K, ámbar 2200K
Bicolor	blanco frío con ámbar
IRC (Ra)	> 70, opcionalmente 80 o 90
Consistencia de color	Paso 3 de MacAdam

Eléctrico

Rango de tensión	De 12 a 24 VCC
Absorción de corriente	aprox. 1,83 A a 24 V, 3,7 A a 12 V
Driver	externo, fuera de la zona
Conexión	Caja de conexiones IP69K
Tipo de cable	SiHF-OB, resistente al calor
Corriente de entrada	a petición
Protección contra sobretensiones	estable hasta 75 V, 3.000 a 6.000 A de nivelación dentro de 8/20 µs

Construcción

Carcasa	aluminio fundido, < 0,08 % cobre
Ortodoncia	aluminio, < 0,08 % cobre
Placa de circuito impreso	núcleo de cobre con revestimiento de oro IR
Frontal	vidrio difuso IK09 o borosilicato IK08
Color	Titanium Gris claro
Dimensiones	130 × 110 × 650 mm
Peso	4,4 kg
Ajuste de ángulo	hasta 180°, por 30°

Protección y vida útil

IP e IK	IP69K / IK08
Temperatura de funcionamiento	De −45 a +110 °C
Vida útil de los leds	TM-21 L90B05, 360 000 horas a +50 °C · 103 000 a +85 °C · 90 700 a +105 °C · 51 400 a +120 °C
Garantía	5 años hasta +110 °C
Certificación	CE, ENEC, IEC 60598, EMC
Número de artículo	LVHT-60
Código SA	9405500090

Número de artículo

LVHT-90

La versión de alta temperatura de corriente continua, para máquinas en una zona caliente.

11 700 lm

Luz

Flujo luminoso	11 700 lm
Potencia absorbida	66 W
Eficiencia	177 lm/W
Ángulos de haz	20°, 40°, 60°, 120°
Colores de luz	6500K, 4000K, 2700K, ámbar 2200K
Bicolor	blanco frío con ámbar
IRC (Ra)	> 70, opcionalmente 80 o 90
Consistencia de color	Paso 3 de MacAdam

Eléctrico

Rango de tensión	De 12 a 24 VCC
Absorción de corriente	aprox. 2,8 A a 24 V, 5,5 A a 12 V
Driver	externo, fuera de la zona
Conexión	Caja de conexiones IP69K
Tipo de cable	SiHF-OB, resistente al calor
Corriente de entrada	a petición
Protección contra sobretensiones	estable hasta 75 V, 3.000 a 6.000 A de nivelación dentro de 8/20 µs

Construcción

Carcasa	aluminio fundido, < 0,08 % cobre
Ortodoncia	aluminio, < 0,08 % cobre
Placa de circuito impreso	núcleo de cobre con revestimiento de oro IR
Frontal	vidrio difuso IK09 o borosilicato IK08
Color	Titanium Gris claro
Dimensiones	130 × 110 × 950 mm
Peso	6,0 kg
Ajuste de ángulo	hasta 180°, por 30°

Protección y vida útil

IP e IK	IP69K / IK08
Temperatura de funcionamiento	De −45 a +110 °C
Vida útil de los leds	TM-21 L90B05, 360 000 horas a +50 °C · 103 000 a +85 °C · 90 700 a +105 °C · 51 400 a +120 °C
Garantía	5 años hasta +110 °C
Certificación	CE, ENEC, IEC 60598, EMC
Número de artículo	LVHT-90
Código SA	9405500090

Número de artículo

LVHT-120

La versión de alta temperatura de corriente continua, para máquinas en una zona caliente.

15.600 lm

Luz

Flujo luminoso	15.600 lm
Potencia absorbida	88 W
Eficiencia	177 lm/W
Ángulos de haz	20°, 40°, 60°, 120°
Colores de luz	6500K, 4000K, 2700K, ámbar 2200K
Bicolor	blanco frío con ámbar
IRC (Ra)	> 70, opcionalmente 80 o 90
Consistencia de color	Paso 3 de MacAdam

Eléctrico

Rango de tensión	De 12 a 24 VCC
Absorción de corriente	aprox. 3,7 A a 24 V, 7,4 A a 12 V
Driver	externo, fuera de la zona
Conexión	Caja de conexiones IP69K
Tipo de cable	SiHF-OB, resistente al calor
Corriente de entrada	a petición
Protección contra sobretensiones	estable hasta 75 V, 3.000 a 6.000 A de nivelación dentro de 8/20 µs

Construcción

Carcasa	aluminio fundido, < 0,08 % cobre
Ortodoncia	aluminio, < 0,08 % cobre
Placa de circuito impreso	núcleo de cobre con revestimiento de oro IR
Frontal	vidrio difuso IK09 o borosilicato IK08
Color	Titanium Gris claro
Dimensiones	130 × 110 × 1250 mm
Peso	7,6 kg
Ajuste de ángulo	hasta 180°, por 30°

Protección y vida útil

IP e IK	IP69K / IK08
Temperatura de funcionamiento	De −45 a +110 °C
Vida útil de los leds	TM-21 L90B05, 360 000 horas a +50 °C · 103 000 a +85 °C · 90 700 a +105 °C · 51 400 a +120 °C
Garantía	5 años hasta +110 °C
Certificación	CE, ENEC, IEC 60598, EMC
Número de artículo	LVHT-120
Código SA	9405500090

Descarga directa, sin formulario. Con plano de cotas por longitud y código de pedido.

Para el instalador

Conectar e integrar en la instalación

La conexión se realiza a través de una caja de conexiones IP69K con cable H07BQ-F; en la versión HT, es SiHF-OB resistente al calor. En la iluminación en línea, la entrada de cable es el punto donde surgen problemas en la práctica.

Conexión

Caja IP69K

misma clase que la luminaria

Rango de tensión

90–305 VCA

o de 12 a 24 VCC

Posición del conductor

becario

en el centro de transformación externo, fuera de la zona

Ajuste de ángulo

hasta 180°

en incrementos de 30°

Impuestos de grupo y caída de tensión

La luminaria es inclinable cada 30 grados hasta 180 grados, de modo que el haz de luz se puede orientar hacia la máquina o la dirección de la marcha. La cantidad de luminarias que caben en un mismo interruptor automático depende de la longitud, la versión, la tensión y el recorrido del cable: en el caso de una fila larga de luminarias a lo largo de una máquina, la caída de tensión suele ser el factor limitante, no el interruptor automático.

A 12 volt, preste atención a la sección del cable: la corriente se duplica en comparación con los 24 voltios, hasta 10 amperios en la versión de 120 vatios. Facilite el número, la longitud y el recorrido del cable, y nosotros lo calcularemos dentro del asesoramiento de iluminación y el cálculo de instalación. La corriente de conexión está disponible bajo demanda.

Sobretensión y protección

Electrónica estable hasta 75 V; por encima de ese valor se extraen de 3000 a 6000 A para suavizar el pico
En 8/20 µs, velocidad de respuesta de 1 000 V/µs
Protección contra transil en los cables de conexión
Limitador de corriente de irrupción y protección contra cortocircuitos
Certificación CE, ENEC, IEC 60598 y EMC
Código HS de las luminarias 9405500090

Ópticas

Ángulos de haz por versión

Las versiones estándar están disponibles con 30°, 60°, 90° o 120°; la serie HT con 20°, 40°, 60° o 120°. El ángulo determina si la luz incide sobre la máquina o sobre el suelo adyacente. Si tiene dudas, fundamentamos la elección con un cálculo gratuito de la iluminación.

20° y 30°

Distribución estrecha: 30° en los modelos estándar, 20° en la serie HT. Para montaje alto o iluminación dirigida de una pieza de máquina.

40° y 60°

La distribución central a lo largo de una línea de proceso o pasarela: luz en la máquina, menos en el suelo adyacente.

90°

Amplia distribución para las ejecuciones estándar, con una altura de montaje menor en una nave o sala técnica.

120°

Muy amplio, también disponible en la serie HT. Para techos bajos, pasillos y zonas estrechas cerca del suelo.

Versión	Ángulos de haz	Colores de luz	Aplicación
AC Linear	30°, 60°, 90°, 120°	6500K a 2700K, ámbar 2200K	Fuente de alimentación, hasta +50 °C. Sala, línea de procesamiento, zona húmeda.
Linear CD	30°, 60°, 90°, 120°	6500K a 2700K, ámbar 2200K	12 a 24 voltios, para maquinaria y aplicaciones OEM.
HT Linear, AC	20°, 40°, 60°, 120°	6500K, 4000K, 2700K, ámbar 2200K	Zonas calientes hasta +120 °C, controlador fuera de la zona.
HT Linear, DC	20°, 40°, 60°, 120°	6500K, 4000K, 2700K, ámbar 2200K	Zonas calientes hasta +110 °C en corriente continua.

El blanco frío bicolor con ámbar está disponible. CRI > 70, opcionalmente 80 o 90, consistencia de color de 3 pasos MacAdam. La temperatura de color y la óptica se especifican por separado al realizar el pedido.

Construcción

La costura entre el tubo y la tapa del extremo no existe aquí

En una luminaria tubular, el propio tubo de plástico sostiene la estructura y las juntas se encuentran en dos tapas de extremo. Ese es el lugar por donde entra la humedad después de unos años de limpieza, y el lugar que cede ante un impacto o vibración. La Linear invierte esto: la carcasa de aluminio fundido lo sostiene todo y la junta está en la pieza fundida.

Placa de circuito impreso con núcleo de cobre macizo, en la versión de alta temperatura con un revestimiento de oro reflectante de infrarrojos. De este modo, 213 lm/W se mantienen incluso cuando el entorno se calienta.

Ver la solicitud adjunta iluminación de alta temperatura, industria pesada y calor extremo y los galería de fotos.

Protección

IP69K

con caja de conexiones IP69K

Longitudes

300, 600, 900 a 1.200 mm

Alta temperatura

En condiciones de calor, la vida útil no es un número sino una curva.

Una luminaria que sea apta para hasta +120 °C no alcanza en dicha condición la misma vida útil que a +50 °C. Nosotros no ocultamos este hecho: al lado se indica cuál es el rendimiento según la temperatura ambiente para el modelo de alta temperatura. A +50 °C este es de 360.000 horas, a +120 °C sigue siendo de 51.400 horas, lo que equivale a más de catorce años con diez horas de funcionamiento diario.

Por ello, siempre evaluamos una aplicación a alta temperatura a nivel de proyecto. No solo cuenta la temperatura ambiente, sino también el calor radiante, el flujo de aire alrededor de la luminaria, la posición de montaje, la duración de la iluminación y la ubicación del controlador. En la versión HT, dicho controlador se sitúa deliberadamente fuera de la zona caliente. La versión de AC está garantizada hasta +120 °C, con picos momentáneos de hasta +130 °C; la versión de DC, hasta +110 °C.

Atención

La versión HT no es una solución universal para todos los entornos cálidos. El calor radiante, las temperaturas máximas y la carga química pueden alterar la elección. Presente la situación antes de realizar el pedido.

Temperatura ambiente	Vida útil del L90B05
+50 °C	360.000 horas
+85 °C	103.000 horas
+105 °C	90.700 horas
+120 °C	51.400 horas

Especificación para la ejecución de alta tensión en corriente continua, medida según TM-21 e informada como L90B05, igual que el resto del programa. Véase también iluminación a altas temperaturas.

Aplicaciones

Donde Linear efectúa su labor

Zonas largas y estrechas donde la limpieza, el calor o la vibración someten a tensión a la luminaria.

Industria papelera y de procesos

A lo largo de una máquina de papel o de una línea de proceso, un patrón de luz lineal es lo único que encaja: la zona es larga y estrecha, y las luminarias cuelgan cerca de la máquina.

Inspeccionar la iluminación de la máquina de papel

Alimentos y zonas húmedas

La limpieza diaria con agua caliente, espuma y desinfectante es más dura para una luminaria que la intemperie. La protección IP69K y una carcasa moldeada sin juntas son las razones de esta elección.

Inspeccionar iluminación en caso de corrosión extrema

Cámaras climáticas y de secado

En un túnel de secado o cámara climática confluyen calor, vapor y limpieza. La versión HT funciona hasta +120 °C, con el controlador situado fuera de la zona.

Ver iluminación de alta temperatura

Máquinas, fabricante de equipos originales en modernización

Para los fabricantes de maquinaria que suministran iluminación como parte de la máquina, y para la modernización donde una luminaria existente no resiste. La versión de DC se conecta directamente al control de la máquina.

Consulte la ingeniería y los servicios a medida

Acotación

Todas las ejecuciones comparten la misma sección transversal de 130 × 110 mm; solo difieren la longitud y el peso. El dibujo adjunto corresponde a la longitud que usted seleccionó en las especificaciones.

Alzados con acotación. No se deben cortar las cotas.

Longitud	Dimensiones	Peso
300 mm	130 × 110 × 350 mm	2,8 kg
600 mm	130 × 110 × 650 mm	4,4 kg
900 mm	130 × 110 × 950 mm	6,0 kg
1.200 mm	130 × 110 × 1250 mm	7,6 kg

Dimensiones en mm: anchura × altura × longitud. La conexión se realiza a través de una caja de conexiones IP69K, de modo que la entrada del cable mantiene el mismo grado de protección que la propia luminaria. El plano de dimensiones por longitud también figura en la ficha técnica; los formatos DXF y STEP están disponibles previa solicitud.

Prueba

Probado, no prometido

Cada afirmación conlleva su condición en el mismo sentido. Puede leer más sobre los métodos de prueba en calidad del producto y garantía.

Limpieza · IP69K

Lanza de alta presión

La luminaria cuenta con la clasificación IP69K, incluida la caja de conexiones a la que se realiza la conexión, por lo que la entrada de cable mantiene el mismo grado de protección que la carcasa. Ese es el punto donde la iluminación lineal suele fallar en la práctica.

Vida útil · TM-21

360.000 horas

L90B05 a +50 °C: en ese momento, al menos el 95 % de las luminarias seguirá proporcionando como mínimo el 90 % de la potencia lumínica inicial. En el caso del HT, la especificación se reduce a 51 400 horas a +120 °C.

Sobretensión

3.000–6.000 A

La electrónica permanece estable hasta 75 V; por encima de eso, se extraen de 3000 a 6000 A para suavizar el pico, dentro de 8/20 µs con una velocidad de reacción de 1000 V/µs, con protección transil en los cables de conexión.

Descargas

Ficha técnica

La especificación completa por versión y longitud, con plano de dimensiones y código de pedido. Descarga directa, sin formulario.

archivo 3D

STEP o DXF para su propio trabajo de dibujo, por longitud, incluido el patrón de montaje del soporte.

Archivos fotométricos

Las 24 versiones y ópticas del modelo Linear en formato EULUMDAT (.ldt), reunidas en un único archivo zip de 2,5 MB. DIALux y Relux leen estos archivos directamente. El número de referencia figura en el nombre del archivo y en el propio archivo. Los archivos IES se facilitan previa solicitud.

Preguntas frecuentes

Preguntas frecuentes sobre Linear

¿No figura su pregunta o desea que se le verifique algo? Llámenos y revisaremos su situación en cinco minutos. Un ingeniero responderá en el plazo de un día hábil.

+31 33 785 9809

¿Qué normas y certificaciones tiene el Linear?

CE, ENEC en IEC 60598. ENEC es una certificación voluntaria europea de seguridad de productos que es evaluada por un tercero independiente y va más allá del marcado CE obligatorio; IEC 60598 establece requisitos de construcción, seguridad eléctrica y comportamiento térmico. Para la compatibilidad electromagnética rigen las normas de emisión e inmunidad correspondientes. Para requisitos específicos de proyectos, evaluamos el estado de certificación por aplicación.

¿Tiene esta luminaria una aprobación de clase de una sociedad de clasificación?

No. No existe homologación por parte de DNV, Lloyd’s, Bureau Veritas ni de ninguna otra sociedad de clasificación. Si su cliente o el pliego de condiciones técnicas lo solicitan, preferimos indicarlo de antemano y proporcionamos la justificación disponible.

¿Qué protección contra sobretensiones tiene esta luminaria?

La electrónica se mantiene estable hasta 75 voltios; por encima de ese valor se extraen de 3.000 a 6.000 amperios para nivelar el pico, en un plazo de 8/20 µs con una velocidad de reacción de 1.000 V/µs. Asimismo, cuenta con protección transil en los cables de conexión, un limitador de corriente de conexión y protección contra cortocircuitos.

¿Cuántas luminarias puedo conectar a un solo interruptor automático?

Eso depende de la longitud, la ejecución, la tensión y el recorrido del cable. En una hilera larga de luminarias a lo largo de una máquina, la caída de tensión suele ser el factor limitante, no el interruptor automático. Facilite el número, la longitud y la ruta del cable, y nosotros haremos el cálculo.

¿Cuál es el número de artículo y cómo está construido el código de pedido?

La designación de tipo es LIN para la versión estándar y LVHT para la versión de alta temperatura, seguida de la potencia: LIN-30 hasta LIN-120 inclusive y LVHT-30 hasta LVHT-120 inclusive. La temperatura de color y la óptica se especifican por separado al realizar el pedido. El código HS de las luminarias es 9405500090.

¿Cuál es la diferencia con una luminaria tubular estándar IP69K?

IP69K dice algo sobre polvo, agua y limpieza a alta presión, pero nada sobre resistencia mecánica o comportamiento térmico. La mayoría de las luminarias lineales IP69K son un tubo de plástico o policarbonato con tapas en los extremos; esa costura es el punto débil ante impactos, vibraciones y años de limpieza. El Linear tiene una carcasa de aluminio fundido que soporta la estructura y el sellado dentro de la pieza fundida.

¿Cuándo elijo la versión HT?

Tan pronto como la temperatura ambiente supere estructuralmente los +50 °C: cámaras climáticas, cámaras de secado, zonas de producción caliente, máquinas de papel y bancos de pruebas. La versión HT funciona hasta +120 °C, dispone de un cable de silicona resistente al calor, un revestimiento de oro reflectante de infrarrojos en la placa de circuito impreso y un controlador externo situado fuera de la zona caliente.

¿Por qué el controlador en la versión HT es externo?

Los controladores son más sensibles al calor que el propio módulo LED. En una zona caliente, el controlador es el componente que falla primero. Al colocarlo fuera de la zona, la carga térmica disminuye y el mantenimiento es posible sin entrar en el espacio caliente.

¿Cuánto dura la versión HT a alta temperatura?

Eso depende de la temperatura, y preferimos registrar eso en lugar de mencionar un solo número. Medido según TM-21 e informado como L90B05: 360 000 horas a +50 °C, 103 000 horas a +85 °C, 90 700 horas a +105 °C y 51 400 horas a +120 °C. Incluso este último valor, con diez horas de funcionamiento al día, supera holgadamente los catorce años.

¿Qué longitud debo elegir?

La longitud se deduce a partir de la zona, no del propósito del lumen. Para una máquina o un pasillo, se aplica lo siguiente: es preferible utilizar un mayor número de luminarias cortas con una separación uniforme en lugar de una sola luminaria larga con áreas de sombra a los lados. Nosotros calculamos la disposición y proporcionamos la cantidad, la longitud y la óptica.

¿Es el Linear resistente a la limpieza con lanza de alta presión?

Sí. La luminaria es IP69K, incluida la caja de conexiones a la que se conecta, por lo que la entrada de cable mantiene el mismo grado de protección que la carcasa. Ese es el punto donde falla en la práctica con la iluminación lineal.

¿Es el lineal adecuado para el procesamiento de alimentos?

Es apto para zonas industriales húmedas y limpiables. Si se aplican requisitos de higiene como EHEDG o una especificación de material específica, lo evaluamos por proyecto: la limpieza, la temperatura, el material y la certificación determinan conjuntamente la ejecución.

¿Funciona el Linear a 12 voltios?

Sí, la versión de DC funciona de 12 a 24 voltios. A 12 voltios, la corriente se duplica en comparación con los 24 voltios, alcanzando hasta 10 amperios en la versión de 120 vatios. Por lo tanto, preste atención a la sección transversal del cable a lo largo de la instalación; nosotros calculamos la caída de tensión previa solicitud.

¿Está el Linear certificado según ATEX o Ex?

No. Para las zonas con riesgo de explosión hay que elegir una luminaria específica a prueba de explosiones. El modelo JEL Products no cuenta con certificación ATEX; lo decimos desde el principio, aunque eso nos cueste el encargo.

¿Se puede montar el Linear en una máquina?

Sí, esa es una de las aplicaciones habituales. La luminaria es orientable cada 30 grados hasta 180 grados y es resistente a las vibraciones. No obstante, evalúe de antemano la fijación, la entrada de cables y el acceso de mantenimiento; esos tres factores determinan si se mantendrá en una máquina.

¿Es el Linear adecuado como iluminación de áreas?

Normalmente no. Una luminaria lineal ilumina una franja situada debajo de ella; para un terreno o un poste, resulta más lógico desde el punto de vista funcional utilizar un proyector o un proyector plano con corte total. Para una iluminación dirigida a distancia en una zona de alto riesgo, los modelos Orca, Barracuda o Snapper HT son la elección adecuada.

¿Qué garantía se aplica?

Cinco años en uso industrial pesado. Para las ejecuciones HT, dicho plazo se aplica dentro del rango de temperatura especificado: hasta +120 °C para la ejecución de AC, con picos de corta duración de hasta +130 °C bajo condiciones especificadas, y hasta +110 °C para la ejecución de DC.

Solicitud

Haga evaluar su zona y temperatura

Proporcione la longitud de la zona, la altura de montaje, la tensión y la temperatura ambiente. Nosotros determinamos la longitud, la cantidad, la óptica y si la versión HT es necesaria. Si la temperatura es el punto crítico, también analizamos el calor radiante, el flujo de aire y la ubicación del controlador.

Lucas de Graaf

Director técnico de JEL Products

033-7859809

Recibirá una respuesta de la persona que también realiza su cálculo de iluminación.

Respuesta en un día laborable, de un ingeniero
Luminaria de prueba sin compromiso en su propia ubicación
Cuatro ejecuciones: AC, DC, HT-AC y HT-DC, en cuatro longitudes
5 años en la luminaria completa, HT-AC hasta +120 °C y HT-DC hasta +110 °C

Prefiero contacto directo

+31 (0)33 785 9809

Respondemos en un día laborable. Entregamos los artículos estándar en una semana. El trabajo a medida, como un color de luz distinto, un CRI distinto o una versión personalizada, según acuerdo.

Solo utilizamos sus datos para evaluar su solicitud y responder adecuadamente.
