Inicio / Soluciones Asesoramiento de iluminación y cálculo de iluminación
Recibirá un plan de iluminación con los valores calculados por posición: iluminancia, uniformidad, deslumbramiento y la luz que incide en el entorno. De forma gratuita y sin compromiso, incluso si después no nos compra a nosotros.
Elegir una luminaria por lúmenes es apostar. Lo que cuenta es lo que llega al suelo, la cubierta o el terreno, y eso depende de la altura de montaje, la óptica, la dirección, la reflexión y la suciedad. Nosotros calculamos eso en DIALux, de conformidad con el código de conducta de NSVV para cálculos de iluminación, para que usted tenga una justificación en lugar de una suposición.
Gratis y sin compromisoRespuesta en 1 día hábilCódigo de conducta de cálculos de iluminación NSVV
| 53 %Menor consumo, DFDS Vlaardingen | 73 %Menos consumo, MÁS Leiden | 50 mAltura del mástil, BUSS Eemshaven |
Esto es lo que figura en el informe que se le devuelve. Cada número se ha calculado en función de su propia geometría, con el factor de mantenimiento correspondiente a su entorno: una terminal con brisa marina se ensucia más rápido que un pabellón cubierto, y eso marca la diferencia en lo que le queda dentro de cinco años.
Un mapa con líneas de igual iluminancia, sobre su propio plano. Aquí ve el lugar oscuro antes de que esté.
No solo el promedio en lux, sino también el valor más bajo. En ese mínimo se desaprueba un terreno, no en el promedio.
La relación entre el valor más bajo y el valor medio. Un terreno con mucha luz y grandes sombras se lee peor que un terreno iluminado uniformemente con menos luxes.
Lo que un operador de grúa, un chófer o un operador recibe en sus ojos. Calculado desde la dirección de la mirada que importa en la práctica.
Cuánta luz cae fuera del terreno y se dirige hacia arriba. Este es el anexo necesario para un permiso o una queja de los vecinos.
Por luminaria: tipo, cantidad, altura de montaje, dirección y ángulo de inclinación. Con eso, un instalador puede realizar la instalación sin necesidad de interpretar.
La potencia absorbida de la nueva configuración y la diferencia con lo que está instalado actualmente. Así sabrá el periodo de recuperación de la inversión antes de decidir.
Lo que queda después de años de contaminación y degradación. Nosotros contamos con el valor final, no con el primer día; de lo contrario, el plan solo cuadra en el momento de la entrega.
Un plano de iluminación debe mostrar dónde cae la luz, no solo cuánta. Las líneas de isolux hacen visible dónde está el punto oscuro que de otro modo solo descubriría después de la entrega.
Cuanto más completa sea esta lista, más preciso será el cálculo. Pero no espere a tenerlo todo: con una fotografía aérea y una altura de montaje estimada ya llegamos muy lejos, y el resto lo preguntaremos después.
Si tiene un plano en dwg o pdf, adjúntelo con su solicitud. Eso ahorra una semana.
En dwg, dxf o pdf. Una captura de pantalla de un mapa con una indicación de escala también sirve; se trata de la geometría.
Metros cuadrados para un terreno o nave, metros lineales para un muelle o un pasillo a lo largo de una máquina.
La altura a la que se colocarán las luminarias o están colgadas actualmente. Este es el valor que más influye en el resultado.
Tipo, cantidad y potencia de las luminarias existentes. Necesario para poder mostrar la diferencia; una foto de la placa de características es suficiente.
Lo que se debe hacer y qué requisito se aplica. La transferencia de contenedores requiere un nivel de luz diferente al de una ruta a pie, y un permiso establece sus propios límites.
Un cálculo sin norma es una imagen. Nosotros calculamos frente a la norma que pertenece a su situación y la incluimos, para que pueda utilizar el informe en una solicitud de permiso, un RI&E o una discusión con el entorno.
Trabajamos de conformidad con la Código de conducta de cálculos de iluminación NSVV. Esto significa, entre otras cosas, que indicamos los puntos de partida, justificamos el factor de mantenimiento y no presentamos valores que solo sean válidos el primer día.
| NEN-EN 12464-2 | Lugares de trabajo al aire libre |
| La norma para la iluminación de puestos de trabajo al aire libre: iluminancia, uniformidad y deslumbramiento por tarea. Esta es la norma por la que pregunta un experto en prevención de riesgos laborales o seguridad. | |
| NEN-EN 12464-1 | Lugares de trabajo en el interior |
| Misma sistemática para espacios interiores: naves de producción, salas técnicas y talleres, con requisitos por área de tarea. | |
| Código de conducta de cálculos de iluminación NSVV | Cómo calculamos |
| Principios establecidos, un factor de mantenimiento fundamentado y valores aplicables a lo largo de la vida útil. Trabajamos de acuerdo con esto; figura en cada informe que recibe de nosotros. | |
| Directriz NSVV sobre contaminación lumínica | Al entorno |
| Los valores límite para la luz que cae fuera del terreno, por zona ambiental. Necesario para un permiso, con los vecinos y en zonas sensibles a la naturaleza. | |
El deslumbramiento y la molestia lumínica no son para nosotros un asunto secundario: el Radiadores planos DarkLicht fueron desarrollados precisamente para eso. Véase también postes de iluminación y mástiles altos.
Esta página termina en el plan. Si continúa, nos encargaremos de la ejecución si así lo desea: la ingeniería, el suministro, la instalación y el control periódico están en instalación y mantenimiento.
Revisamos su situación: la geometría, lo que está instalado actualmente, los niveles de luz medidos donde los hay y los requisitos aplicables. En proyectos más grandes medimos en el lugar; en una situación clara, puede hacerse a distancia.
Usted recibe: una lista de puntos de partida y la norma que mantenemos
Plazo de entrega: 1 a 3 días laborables

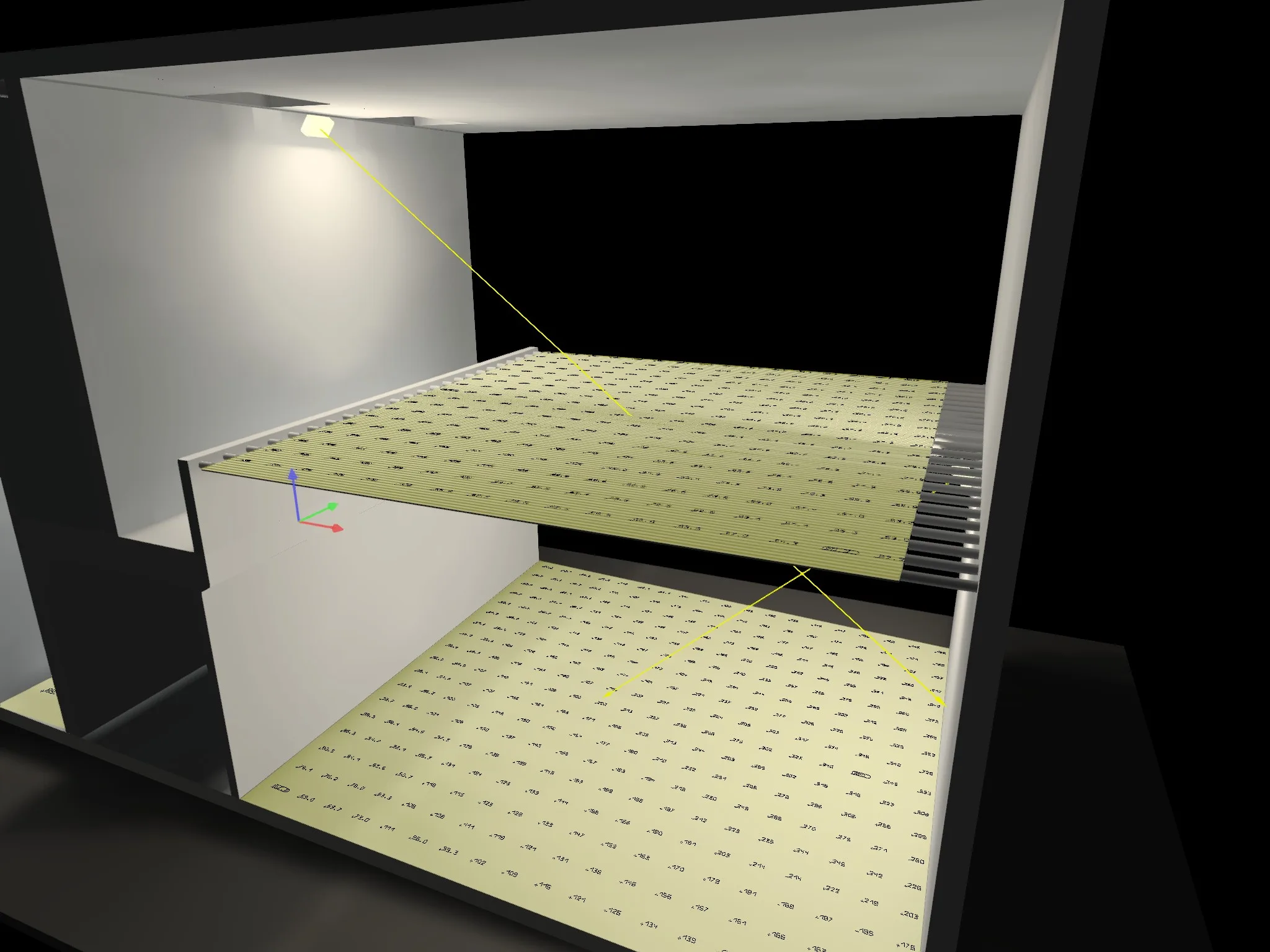

Modelamos el terreno o el espacio en DIALux y calculamos variantes: otra óptica, otra altura, otro número. Usted recibe la variante que resulte mejor, junto con las alternativas descartadas para que la elección sea comprensible.
Usted recibe: el plan de iluminación con todos los valores de “lo que obtiene”
Plazo de entrega: de 3 a 10 días laborables
Revisamos el plan con usted y lo adaptamos donde la práctica sea diferente al plano: un poste que no puede estar allí, una ruta de cables que no discurre por ahí, una posición que no es accesible para el mantenimiento.
Usted recibe: un plan definitivo y un presupuesto si lo desea
Plazo de entrega: en consulta
El patio de transferencia en el Eemshaven, iluminado desde mástiles de hasta 50 metros, fotografiado tras su finalización. Las imágenes muestran lo que un cálculo en papel transmite con dificultad: cuán uniforme es la luz sobre el terreno y cuán nítida es la frontera donde termina; esto último debido a que el terreno se encuentra junto a una zona de la UNESCO.
120°C
Temperatura ambiente en la máquina
Iluminación a lo largo de una máquina de papel, donde el calor y el vapor se unen y una luminaria solo cuenta cuando resiste esa combinación durante años. El cálculo aquí no solo trataba sobre el nivel de luz, sino también sobre la posición de montaje: accesible para el mantenimiento, fuera de la zona más caliente.
| Alcance | Iluminación de máquina de papel |
| Ubicación | Bélgica |
73%
Menor consumo y menos molestias
Con las luminarias DarkLicht más pequeñas, cabían cuatro en lugar de tres por grúa, orientadas de tal forma que la luz se mantuviera en la obra. Galardonada como la obra con mejor rendimiento de los Países Bajos.
| Alcance | Iluminación de grúa torre |
| Ubicación | Leiden, NL |
4grúa pórtico
Iluminación desde las grúas
Iluminación desde cuatro grúas de cadenas pesadas durante la construcción, bajo altas temperaturas e intensas condiciones de construcción. Una buena iluminación de trabajo era aquí un requisito previo para un progreso seguro.
| Alcance | Iluminación de la grúa |
| Ubicación | Yeda, Arabia Saudita |
“Hemos colaborado con JEL Products en el proyecto de iluminación exterior de DFDS. Según nuestra experiencia, JEL comprende bien el funcionamiento diario de una terminal y cuenta con una gran solidez técnica a la hora de desarrollar soluciones adecuadas”.”
Director General, DFDS Seaways
“La colaboración fue excelente. Al final, hemos conseguido una solución de gran calidad para nuestra terminal. Sin duda, recomendaría JEL Products a otras empresas del sector”.”
Director de Proyecto, Terminal BUSS Eemshaven
“JEL Products nos ha ayudado a conseguir un ahorro energético de 53 %, al tiempo que ha mejorado considerablemente la visibilidad en la terminal de DFDS de Vlaardingen”.”
Gerente de Puerto, DFDS Seaways
¿Prefiere llamar un momento? Entonces repasamos su situación en cinco minutos y sabrá de inmediato si un cálculo tiene sentido.
Nada. Calculamos su situación de forma gratuita, incluso si después no compra con nosotros. Es una decisión consciente: un buen plan muestra lo que se necesita, y en la práctica una parte de esas solicitudes vuelve a nosotros más tarde.
Por lo general, de tres a diez días hábiles después de la solicitud, según el tamaño y la integridad de los datos. Un terreno con un archivo DWG incluido es más rápido que una situación sobre la que debemos preguntar primero. Si tiene una fecha límite, comuníquela; entonces le diremos de antemano si es viable.
No. El cálculo no es vinculante y usted puede utilizarlo para pedir presupuesto en otros lugares. Creemos que ese es un punto de partida más justo que un plan que solo funciona con nuestras luminarias dentro.
Un plano de planta o fotografía aérea, la superficie, la altura de montaje o del mástil, lo que hay actualmente colgado y qué tarea o norma se aplica. Si no tiene todo eso, envíe lo que sí tenga; con una fotografía aérea y una altura estimada ya avanzaremos mucho.
Sí, siempre que haya disponible un archivo fotométrico fiable de este. Por lo tanto, también ponemos uno al lado del otro cuál es la diferencia con nuestras propias luminarias, para que la comparación sea comprensible en lugar de una conclusión.
Recibirá el informe en formato PDF. El archivo fuente se lo proporcionamos a petición, para su uso dentro de su propio proyecto. Solicítelo en el momento de la petición, así lo tendremos en cuenta en el diseño.
Sí, para eso también está destinado. Nosotros calculamos de conformidad con el código de conducta de la NSVV y adjuntamos el anexo sobre la contaminación lumínica en el entorno, con los valores límite por zona ambiental. Indique en su solicitud que se trata de un permiso, y adaptaremos el informe en consecuencia.
En proyectos más grandes sí. Nosotros medimos los niveles de luz existentes y la uniformidad, y evaluamos las posiciones de montaje en cuanto a accesibilidad y vibración. En una situación clara, el cálculo se puede hacer a distancia.
Entonces decimos eso. A veces la instalación existente está bien y el problema está en la dirección, la suciedad o una luminaria rota. Un consejo de no reemplazar nada también es un consejo.
Si usted lo desea. Podemos encargarnos de la ingeniería, entrega, instalación, puesta en marcha y control periódico; estamos certificados por VCA**. Eso es independiente de este cálculo y no está vinculado a él.
Gratis y sin compromiso. No está atado a nada, tampoco si utiliza el plan para pedir presupuesto en otro lugar.
Su solicitud será evaluada por un ingeniero, no por una recepción. Respondemos en el plazo de un día laborativo; si algo no está claro en la situación, preferimos llamar antes que hacer una suposición.
| Costos | ninguna, incluso sin orden de seguimiento |
| Tiempo de entrega | normalmente de 3 a 10 días hábiles |
| Ejecutado por | ingeniería propia, código de conducta NSVV |
| Luminaria de prueba | posiblemente, en su propia posición |
