La lampe de travail professionnelle classique : de 35 à 65 W et jusqu'à 8 200 lumens, aux applications variées sur les machines, les véhicules et le matériel.
Quatre puissances DC sur une seule plateforme, avec le connecteur Deutsch intégré au boîtier et sans driver séparé. Entre le modèle compact Goby Mini et le modèle plus robuste Piranha, ce modèle est le cheval de bataille pour une utilisation professionnelle quotidienne ; il est également disponible en version haute température jusqu’à +120 °C.
Réponse sous 1 jour ouvrable par un ingénieur. Étude d'éclairage et luminaire d'essai gratuits possibles.

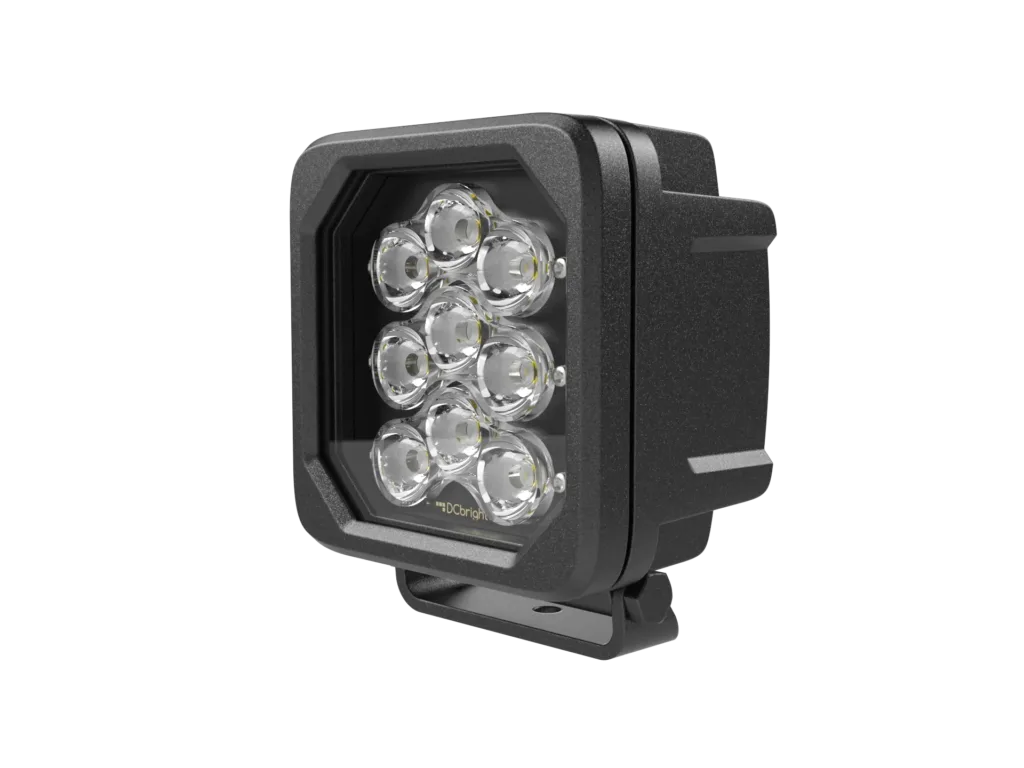

Goby 9 dans Titanium Black, avec l'étrier standard 316L.
Ultra, 65 W et 126 lm/W
ainsi que IP66, IP67 et IP68
en polycarbonate, IK09 avec verre
en cas de résonance, CEI 60068-2-6
sur l'ensemble du luminaire
étrier en 316L inclus
Le cheval de bataille entre les modèles compact Goby Mini et plus lourd Piranha : un luminaire de travail classique, puissant et polyvalent pour un usage professionnel quotidien.
Le Goby n'est pas conçu pour chaque tâche. Définir clairement les limites permet d'obtenir un meilleur résultat final.
Même boîtier moulé de 120 × 141 × 79 mm ; ce qui diffère, c'est la puissance et la spécialisation. Quatre alimentations en DC, une ligne haute température et le modèle compact Mini en guise de petit frère.
2 300 lm pour 18 W
Le modèle compact de 112 × 70 × 60 mm et 1,1 kg, destiné aux espaces de montage réduits. Un produit distinct disposant de sa propre page.
GODC01
2 600 lm pour 13 W
Même boîtier, conçu pour +120 °C : verre trempé chimiquement, répartition à 120° et, en AC, un driver distant hors de la zone chaude.
GOHT01 · GOHT02
4 600 – 8 200 lm
Quatre puissances sur le même boîtier : 35, 55 (réparties en deux packs d'éclairage) et 65 W. Connecteur Deutsch intégré au boîtier, drivers sur circuit imprimé, alimentation directe en 9–32 VCC.
GODC03 · GODC05 · GODC06 · GODC07
Cinq baladeuses, aux performances croissantes. Le choix adéquat dépend des exigences de la machine : format, robustesse ou éclairage de travail sans éblouissement.
| Luminaire | Rôle en ligne | Puissance | IP et IK | Poids |
|---|---|---|---|---|
 Goby Mini2 300 lumens | Le projecteur de travail le plus compact, destiné aux positions de montage plus restreintes. | 18 W | IP69K / IK10 | 1,1 kg |
 DarkLicht Mini4 800 lumens | Lampe de travail compacte et non éblouissante équipée d'une ampoule full cut-off. | 30 W | IP69K / IK08 | 1,0 kg |
 Goby8 200 lumens | La lampe de travail professionnelle classique, polyvalente en quatre puissances. | 35 à 65 W | IP69K / IK10 | 1,8 kg |
 Piranha8 400 lumens | La lampe de travail la plus robuste, également disponible en acier 316L et en version AC. | 55 à 70 W | IP69K / IK10 | 3,1 kg |
 DarkLicht S12 825 lumens | La plus grande lampe de travail anti-éblouissement, dotée de la puissance d'un petit projecteur. | 60 à 75 W | IP69K / IK08 | 3,3 kg |
Le Goby est disponible en quatre puissances DC ainsi qu'en version HT. Sélectionnez un modèle et la liste complète des spécifications ci-dessous s'actualisera en conséquence, incluant le numéro d'article, la consommation de courant et le raccordement.
Référence d'article
La puissance d'entrée de la ligne : 35 W pour les cabines, les points de service et les positions proches du poste de travail.
4 600 lm
| Flux lumineux | 4 600 lm |
| Puissance absorbée | 35 W |
| Efficacité | 131 lm/W |
| Optique | Projecteur de 14°, 38°, 69°, faisceau de 14° × 46°, combinaisons possibles |
| Couleurs de lumière | 6 500 K, 5 000 K, 4 000 K, 2 700 K et ambre 2 200 K |
| Bicolore | 4000K et ambre 2200K, commutable en cours de fonctionnement |
| IRC (Ra) | > 70, en option 80 ou 90 |
| Cohérence des couleurs | Ellipse de MacAdam en 3 étapes |
| Plage de tension | 9–32 VDC |
| Tension nominale | 24 V / 12 V |
| Consommation d'électricité | env. 1,5 A sous 24 V · 2,9 A sous 12 V |
| Dimmen | sur mesure |
| Driver | Drivers DC sur circuit imprimé |
| Type de driver | sans objet, driver sur carte électronique |
| Courant d'appel | sans objet, driver sur carte électronique |
| Luminaires automatisés | sans objet, driver sur carte électronique |
| Protection contre les surtensions | sans objet, driver sur carte électronique |
| Facteur de puissance et THD | sans objet, driver sur carte électronique |
| Boîtier | aluminium moulé, < 0,08 % cuivre |
| Traitement de surface | couche de conversion avec revêtement électronique en titane à deux couches |
| Appareil dentaire | acier inoxydable 316L à haute résistance à la traction, illimité de −60° à +30° |
| Avant | Polycarbonate résistant aux UV IK10 ou verre trempé chimiquement IK09 |
| Couleur | Noir Titane |
| Dimensions | 120 × 141 × 79 mm |
| Poids | 1,8 kg, support inclus |
| Délai de livraison | Standard sous une semaine, sur-mesure sur demande |
| Type de câble | sans câble : connecteur dans le boîtier |
| Connexion | Deutsch DTP04 bipolaire, dans le boîtier |
| Accessoires | Crane Light Director |
| Classes IP | IP66, IP67, IP68 et IP69K |
| Résistance aux chocs | IK10 avec polycarbonate, IK09 avec verre |
| Classe de corrosion | C5 Industriel et Maritime (ISO 9223) |
| Classe de vibrations | 6 G en résonance (CEI 60068-2-6), choc CEI 60068-2-27 |
| Température de service | de −45 à +50 °C |
| Durée de vie des DEL | TM-21 L90B05 > 360 000 heures |
| Durée de vie du driver | non applicable |
| driver de MTBF | sans objet, driver sur carte électronique |
| Garantie | 5 ans sur l'ensemble du luminaire |
| Certification | CE, IEC 60598, EN 55015, EN 61547, CEM. Amérique du Nord sur demande. |
| Conditionnement | selon la quantité, sur demande |
Référence d'article
Le modèle intermédiaire en 12 et 24 V : 55 W et 6 300 lumens, le Goby le plus fréquemment monté.
6 300 lm
| Flux lumineux | 6 300 lm |
| Puissance absorbée | 55 W |
| Efficacité | 115 lm/W |
| Optique | Projecteur de 14°, 38°, 69°, faisceau de 14° × 46°, combinaisons possibles |
| Couleurs de lumière | 6 500 K, 5 000 K, 4 000 K, 2 700 K et ambre 2 200 K |
| Bicolore | 4000K et ambre 2200K, commutable en cours de fonctionnement |
| IRC (Ra) | > 70, en option 80 ou 90 |
| Cohérence des couleurs | Ellipse de MacAdam en 3 étapes |
| Plage de tension | 9–32 VDC |
| Tension nominale | 24 V / 12 V |
| Consommation d'électricité | env. 2,3 A à 24 V · 4,6 A à 12 V |
| Dimmen | sur mesure |
| Driver | Drivers DC sur circuit imprimé |
| Type de driver | sans objet, driver sur carte électronique |
| Courant d'appel | sans objet, driver sur carte électronique |
| Luminaires automatisés | sans objet, driver sur carte électronique |
| Protection contre les surtensions | sans objet, driver sur carte électronique |
| Facteur de puissance et THD | sans objet, driver sur carte électronique |
| Boîtier | aluminium moulé, < 0,08 % cuivre |
| Traitement de surface | couche de conversion avec revêtement électronique en titane à deux couches |
| Appareil dentaire | acier inoxydable 316L à haute résistance à la traction, illimité de −60° à +30° |
| Avant | Polycarbonate résistant aux UV IK10 ou verre trempé chimiquement IK09 |
| Couleur | Noir Titane |
| Dimensions | 120 × 141 × 79 mm |
| Poids | 1,8 kg, support inclus |
| Type de câble | sans câble : connecteur dans le boîtier |
| Connexion | Deutsch DTP04 bipolaire, dans le boîtier |
| Accessoires | Crane Light Director |
| Classes IP | IP66, IP67, IP68 et IP69K |
| Résistance aux chocs | IK10 avec polycarbonate, IK09 avec verre |
| Classe de corrosion | C5 Industriel et Maritime (ISO 9223) |
| Classe de vibrations | 6 G en résonance (CEI 60068-2-6), choc CEI 60068-2-27 |
| Température de service | de −45 à +50 °C |
| Durée de vie des DEL | TM-21 L90B05 > 360 000 heures |
| Durée de vie du driver | non applicable |
| driver de MTBF | sans objet, driver sur carte électronique |
| Garantie | 5 ans sur l'ensemble du luminaire |
| Certification | CE, IEC 60598, EN 55015, EN 61547, CEM. Amérique du Nord sur demande. |
| Conditionnement | selon la quantité, sur demande |
Référence d'article
La même puissance que le Goby 9, avec un ensemble lumineux plus efficace : 7 200 lumens pour 55 W.
7 200 lm
| Flux lumineux | 7 200 lm |
| Puissance absorbée | 55 W |
| Efficacité | 131 lm/W |
| Optique | Projecteur de 14°, 38°, 69°, faisceau de 14° × 46°, combinaisons possibles |
| Couleurs de lumière | 6 500 K, 5 000 K, 4 000 K, 2 700 K et ambre 2 200 K |
| Bicolore | 4000K et ambre 2200K, commutable en cours de fonctionnement |
| IRC (Ra) | > 70, en option 80 ou 90 |
| Cohérence des couleurs | Ellipse de MacAdam en 3 étapes |
| Plage de tension | 9–32 VDC |
| Tension nominale | 24 V |
| Consommation d'électricité | env. 2,3 A à 24 V · 4,6 A à 12 V |
| Dimmen | sur mesure |
| Driver | Drivers DC sur circuit imprimé |
| Type de driver | sans objet, driver sur carte électronique |
| Courant d'appel | sans objet, driver sur carte électronique |
| Luminaires automatisés | sans objet, driver sur carte électronique |
| Protection contre les surtensions | sans objet, driver sur carte électronique |
| Facteur de puissance et THD | sans objet, driver sur carte électronique |
| Boîtier | aluminium moulé, < 0,08 % cuivre |
| Traitement de surface | couche de conversion avec revêtement électronique en titane à deux couches |
| Appareil dentaire | acier inoxydable 316L à haute résistance à la traction, illimité de −60° à +30° |
| Avant | Polycarbonate résistant aux UV IK10 ou verre trempé chimiquement IK09 |
| Couleur | Noir Titane |
| Dimensions | 120 × 141 × 79 mm |
| Poids | 1,8 kg, support inclus |
| Type de câble | sans câble : connecteur dans le boîtier |
| Connexion | Deutsch DTP04 bipolaire, dans le boîtier |
| Accessoires | Crane Light Director |
| Classes IP | IP66, IP67, IP68 et IP69K |
| Résistance aux chocs | IK10 avec polycarbonate, IK09 avec verre |
| Classe de corrosion | C5 Industriel et Maritime (ISO 9223) |
| Classe de vibrations | 6 G en résonance (CEI 60068-2-6), choc CEI 60068-2-27 |
| Température de service | de −45 à +50 °C |
| Durée de vie des DEL | TM-21 L90B05 > 360 000 heures |
| Durée de vie du driver | non applicable |
| driver de MTBF | sans objet, driver sur carte électronique |
| Garantie | 5 ans sur l'ensemble du luminaire |
| Certification | CE, IEC 60598, EN 55015, EN 61547, CEM. Amérique du Nord sur demande. |
| Conditionnement | selon la quantité, sur demande |
Référence d'article
L'exécution haut de gamme : 8 200 lumens pour 65 W, destinée au réseau de bord de 24 V.
8 200 lm
| Flux lumineux | 8 200 lm |
| Puissance absorbée | 65 W |
| Efficacité | 126 lm/W |
| Optique | Projecteur de 14°, 38°, 69°, faisceau de 14° × 46°, combinaisons possibles |
| Couleurs de lumière | 6 500 K, 5 000 K, 4 000 K, 2 700 K et ambre 2 200 K |
| Bicolore | 4000K et ambre 2200K, commutable en cours de fonctionnement |
| IRC (Ra) | > 70, en option 80 ou 90 |
| Cohérence des couleurs | Ellipse de MacAdam en 3 étapes |
| Plage de tension | 20–32 VDC |
| Tension nominale | 24 V |
| Consommation d'électricité | env. 2,7 A sous 24 V |
| Dimmen | sur mesure |
| Driver | Drivers DC sur circuit imprimé |
| Type de driver | sans objet, driver sur carte électronique |
| Courant d'appel | sans objet, driver sur carte électronique |
| Luminaires automatisés | sans objet, driver sur carte électronique |
| Protection contre les surtensions | sans objet, driver sur carte électronique |
| Facteur de puissance et THD | sans objet, driver sur carte électronique |
| Boîtier | aluminium moulé, < 0,08 % cuivre |
| Traitement de surface | couche de conversion avec revêtement électronique en titane à deux couches |
| Appareil dentaire | acier inoxydable 316L à haute résistance à la traction, illimité de −60° à +30° |
| Avant | Polycarbonate résistant aux UV IK10 ou verre trempé chimiquement IK09 |
| Couleur | Noir Titane |
| Dimensions | 120 × 141 × 79 mm |
| Poids | 1,8 kg, support inclus |
| Type de câble | sans câble : connecteur dans le boîtier |
| Connexion | Deutsch DTP04 bipolaire, dans le boîtier |
| Accessoires | Crane Light Director |
| Classes IP | IP66, IP67, IP68 et IP69K |
| Résistance aux chocs | IK10 avec polycarbonate, IK09 avec verre |
| Classe de corrosion | C5 Industriel et Maritime (ISO 9223) |
| Classe de vibrations | 6 G en résonance (CEI 60068-2-6), choc CEI 60068-2-27 |
| Température de service | de −45 à +50 °C |
| Durée de vie des DEL | TM-21 L90B05 > 360 000 heures |
| Durée de vie du driver | non applicable |
| driver de MTBF | sans objet, driver sur carte électronique |
| Garantie | 5 ans sur l'ensemble du luminaire |
| Certification | CE, IEC 60598, EN 55015, EN 61547, CEM. Amérique du Nord sur demande. |
| Conditionnement | selon la quantité, sur demande |
Référence d'article
Pour les zones de fours et les compartiments moteurs : jusqu'à +120 °C en AC, +110 °C en DC. Verre trempé chimiquement de série.
2 600 lm
| Flux lumineux | 2 600 lm |
| Puissance absorbée | 13 W |
| Efficacité | 200 lm/W |
| Optique | 120° très large, optiques de lentille impossibles |
| Couleurs de lumière | 6500K, 4000K et 2700K |
| Bicolore | non disponible de série |
| IRC (Ra) | > 70, en option 80 ou 90 |
| Cohérence des couleurs | Ellipse de MacAdam en 3 étapes |
| Plage de tension | 90 à 305 VAC ou 9 à 32 VDC |
| Tension nominale | 24 V en DC |
| Consommation d'électricité | env. 0,05 A sous 230 V · 0,55 A sous 24 V |
| Dimmen | 0–10 V, PWM et DALI-2 (AC) ; DC sur mesure |
| Driver | AC : télécommande BLD075, sur DRB-1 · DC : sur circuit imprimé |
| Type de driver | BLD075, 75 W (AC) |
| Courant d'appel | 66 A en crête, T50 170 µs sous 220 V |
| Luminaires automatisés | B16: 11 · C16: 19 · C25: 30 · D16: 32 |
| Protection contre les surtensions | 6 kV ligne-ligne, 10 kV ligne-terre (CEI 61000-4-5) |
| Facteur de puissance et THD | > 0,9 pour une charge de 65 à 100 %, THD < 15 % à 60–100 % |
| Boîtier | aluminium moulé, < 0,08 % cuivre |
| Traitement de surface | couche de conversion avec revêtement électronique en titane à deux couches |
| Appareil dentaire | acier inoxydable 316L à haute résistance à la traction, illimité de −60° à +30° |
| Avant | verre trempé chimiquement IK09 ou borosilicate |
| Couleur | Gris clair titane |
| Dimensions | 120 × 141 × 79 mm |
| Poids | 1,8 kg, support inclus |
| Type de câble | SiHF-OB, 15,0 m |
| Connexion | câble préassemblé, fils libres |
| Accessoires | Boîtier de commande DRB-1 |
| Classes IP | IP66, IP67, IP68 et IP69K |
| Résistance aux chocs | IK09 |
| Classe de corrosion | C5 Industriel et Maritime (ISO 9223) |
| Classe de vibrations | 6 G en résonance (CEI 60068-2-6), choc CEI 60068-2-27 |
| Température de service | de −45 à +120 °C (AC), jusqu'à +110 °C (DC) |
| Durée de vie des DEL | TM-21 L90B05 > 360 000 h à 50 °C, 51 400 h à 120 °C |
| Durée de vie du driver | ≥ 100 000 h à Tc 75 °C, ≥ 130 000 h à Tc 50 °C |
| driver de MTBF | ≥ 320 000 u à Tc 75 °C (MIL-HDBK-217F) |
| Garantie | 5 ans jusqu'à +120 °C |
| Certification | CE, IEC 60598, EN 55015, EN 61547, CEM. Amérique du Nord sur demande. |
| Conditionnement | selon la quantité, sur demande |
Toutes les valeurs ci-dessus figurent également sur la fiche technique, accompagnées des dimensions et du code de commande.
Le driver est séparé du luminaire et peut être placé dans le boîtier de driver DRB-1. Les valeurs ci-dessous proviennent des fiches techniques d'Upowertek et s'appliquent par driver, et non par luminaire.
75 W, télécommande, pour le climatiseur
T50 170 µs à 220 V
ligne-ligne / ligne-terre, CEI 61000-4-5
à Tc 75 °C, MIL-HDBK-217F
| Driver | B16 | C16 | C25 | D16 |
|---|---|---|---|---|
| BLD075 · HT AC 13 W | 11 | 19 | 30 | 32 |
Calculé avec ABB S200 à 220 V, d'après le tableau MCB du fabricant. Valeur indicative pour la phase d'ingénierie et ne remplaçant pas le calcul d'installation ; pour la vérification, nous fournissons un conseil en éclairage et calcul d'installation. Si un luminaire comporte plusieurs drivers, divisez ce nombre par le nombre de drivers.
L'angle du faisceau détermine la destination de la lumière. Vous trouverez ci-dessous les angles mesurés issus de notre propre bibliothèque IES, accompagnés du nom de l'optique servant de référence de commande. Le nom d'une optique ne correspond pas nécessairement à la valeur mesurée : l'optique de 14° affiche ainsi une mesure de 13°. Si vous hésitez entre deux angles, nous étayerons votre choix par Étude d'éclairage gratuite.
Projecteur de longue portée, 20 à 80 m
L'angle le plus choisi, 8 à 30 m
Large surface de travail à proximité, jusqu'à 15 m
Asymétrique, le long de la flèche, de la chaussée ou du quai
| Optique | Angle de faisceau 50 % | Veldhoek 10 % | Distance d'application |
|---|---|---|---|
| projecteur de 14° | 13° | voir le diagramme | De 20 à 80 m, mesurés sur l'optique DCB9 |
| 38° | 38° nominal | voir le diagramme | De 8 à 30 m, le choix standard |
| 69° | 69° nominal | voir le diagramme | jusqu'à 15 m, large à proximité |
| Évasement de 14° × 46° | asymétrique | voir le diagramme | zones allongées, combinaisons possibles |
L'angle de faisceau correspond à l'angle complet entre les directions dans lesquelles l'intensité a diminué jusqu'à 50 % par rapport au pic ; l'angle de champ est de 10 %. Le rendement lumineux vers le haut est de 0 % pour une inclinaison de 0°. Il est possible de combiner plusieurs optiques au sein d’un même luminaire.
Sur les machines et les véhicules, c'est le raccordement qui détermine tout autant que le support ou un projecteur de travail la durée de vie de l'équipement. Le Goby a donc été conçu autour du connecteur Deutsch : pas de câble, pas de boîte à soudure, pas de presse-étoupe.
Le connecteur bipolaire est directement intégré à la pièce moulée : le raccordement s'effectue en un seul clic sur le réseau de bord, sans câble, boîte à soudure ni presse-étoupe susceptibles de causer des dysfonctionnements.
Support en acier inoxydable à haute résistance à la traction, réglable à volonté dans la plage prévue. Même lorsque la machine vibre, le faisceau reste en place.
Système de suspension à alignement automatique destiné aux grues, qui maintient le faisceau orienté vers la charge pendant le déplacement de la flèche.
La version HT est équipée d'un driver BLD075 à commande à distance ; le DRB-1 le reçoit, en dehors de la zone chaude, avec un câble SiHF de 15 mètres entre les deux.
Un câble de sécurité antichute est disponible en option et constitue souvent une exigence impérative en cas d'installation au-dessus d'une zone de travail. Le boîtier de commande DRB-1 accueille la télécommande et se fixe directement derrière le luminaire à l'aide du support de montage arrière. Le Crane Light Stabilizer dispose de sa propre page produit. Pour les grues à tour, veuillez également consulter Éclairage de grue à tour.
Toutes les dimensions sont en millimètres. Le schéma de montage et les sections des supports figurent dans la fiche technique ; les fichiers DXF et STEP sont disponibles sur demande.
Vues cotées. Ne pas découper les cotes.
| Luminaire | 120 × 141 × 79 mm |
| Poids | 1,8 kg |
| Réglage de l'appareil dentaire | illimité, de −60° à +30° |
| Connexion | Deutsch DTP04 dans son boîtier, HT avec un câble SiHF de 15,0 m |
| Couleur | Titanium Black, HT dans Titanium Light Grey |
| Conditionnement | sur demande |
Le poids indiqué comprend le support. Les dimensions et le poids de l'emballage sont pris en compte dans les informations fournies, car c'est JEL qui se charge du transport.
Où est installé le Goby dans la pratique, et pourquoi à cet endroit.
Sur la cabine, la flèche et le contrepoids des pelles mécaniques, des chargeuses et des camions de transport. Le connecteur Deutsch se branche directement sur le réseau de bord, sans boîtier de raccordement susceptible de causer des perturbations.
Sur les tracteurs, les véhicules tout-terrain et les engins tout-terrain, le réseau électrique de 12 volts et la résistance aux vibrations sont des critères essentiels. Le modèle Goby est le projecteur de travail de référence.
Pour éclairer la flèche et le pont de grue, à proximité immédiate de la charge et du crochet. Grâce au Crane Light Director, le faisceau lumineux reste orienté vers la charge.
Sur les véhicules de service, les zones d'accès et les postes de travail autour de la machine : un éclairage de travail robuste pour un usage professionnel quotidien.
Là où les baladeuses standard s'avèrent thermiquement insuffisantes, le modèle Goby HT continue de fonctionner : près des fours, des fonderies et dans les compartiments moteurs jusqu'à une température ambiante de +120 °C. Le verre chimiquement trempé et une distribution à 120° sont fournis de série.
La version AC maintient l'alimentation hors de la zone chaude : un câble SiHF-OB de 15 mètres de long assure la liaison avec le module BLD075 déporté, qui peut être installé dans le boîtier d'alimentation DRB-1. La version DC se connecte directement sur 9–32 V et fonctionne jusqu'à +110 °C.
| Durée de vie à +50 °C | 360 000 heures |
| à +85 °C | 103 000 heures |
| à +105 °C | 71 700 heures |
| à +120 °C | 51 400 heures |
TM-21 L90B05. Garantie de 5 ans jusqu'à +120 °C. Voir aussi Éclairage à haute température.
Chaque allégation porte sa condition dans le même sens. Vous trouverez plus d'informations sur les méthodes de test auprès de Qualité des produits et garantie.
Essai au brouillard salin neutre selon la norme ISO 9227, réalisé sur un boîtier moulé préalablement incisé : aucune corrosion filiforme sous le revêtement après 1 007 heures.
Résistant aux vibrations jusqu'à 6 G en résonance, conformément à la norme CEI 60068-2-6, avec essai de résistance aux chocs conforme à la norme CEI 60068-2-27.
Conçu et perfectionné en Europe, sur le matériel de constructeurs européens : du matériel agricole et des véhicules utilitaires aux grues et au terrassement.
Quatre pages contenant la spécification complète, le dimensionnement et le code de commande. Téléchargement immédiat.
Fichiers STEP ou DXF pour votre propre travail de dessin, y compris le plan de montage du support.
Les 23 versions et optiques du modèle Goby au format EULUMDAT (.ldt), regroupées dans un seul fichier zip de 1,3 Mo. DIALux et Relux lisent directement ces fichiers. La référence figure dans le nom du fichier et dans le fichier lui-même. Nous fournissons les fichiers IES sur demande.
Si votre question ne figure pas parmi elles ou si vous souhaitez qu'un calcul soit vérifié, un ingénieur vous répondra dans un délai d'un jour ouvrable.
Ces trois modèles sont des lampes de travail à lentille classiques. La Goby Mini est le modèle d'entrée de gamme compact, avec une puissance de 2 300 lm et un poids de 1,1 kg ; le Goby est le modèle polyvalent par excellence, offrant jusqu’à 8 200 lm ; le Piranha est la version la plus robuste, pesant 3,1 kg, également disponible entièrement en acier 316L et en version AC. Pour un éclairage de travail non éblouissant, il existe la gamme DarkLicht.
Le modèle Goby 9 de 55 W est le plus couramment installé : 6 300 lm à 12 et 24 V. Si une puissance moindre suffit, optez pour le modèle Goby 6 de 35 W. Si vous recherchez un rendement maximal ou une efficacité optimale, choisissez le modèle Pro (7 200 lm pour 55 W) ou l’Ultra (8 200 lm pour 65 W, uniquement en 24 V). Pour les zones à forte chaleur, il existe le modèle HT.
Le Deutsch DTP04 constitue la référence dans la construction de véhicules et de machines : étanche, résistant aux vibrations et montable sans boîte de jonction ni presse-étoupe. Le connecteur étant intégré dans la pièce moulée, aucun câble ne risque d'être endommagé ; le raccordement au réseau de bord s'effectue en un seul clic.
Oui. Les modèles Goby 6, 9 et Pro fonctionnent entre 9 et 32 VCC et sont donc compatibles avec les réseaux de 12 et 24 volts ; le modèle Ultra nécessite une tension comprise entre 20 et 32 VCC et est donc un luminaire de 24 volts. Les drivers sont intégrés au circuit imprimé ; aucun driver externe n'est nécessaire.
En ce qui concerne les versions à courant continu (DC), la variation de l'intensité lumineuse est réalisée sur mesure, car les drivers intégrés sur le circuit imprimé délivrent un courant constant ; la commutation par groupe peut s'effectuer via le réseau de bord. La version à courant alternatif haute tension (HT AC) est graduable par 0–10 V, PWM et DALI-2.
L'angle de 38° constitue le choix standard pour les plans de travail situés entre 8 et 30 mètres. Le faisceau étroit de 14° (mesuré à 13°) permet de franchir de grandes distances, le faisceau large de 69° éclaire de près sur une grande surface, et le faisceau asymétrique de 14° × 46° trace une trajectoire asymétrique le long de la flèche, de la voie de circulation ou du quai. Les combinaisons au sein d'une même machine sont courantes ; nous conseillons en fonction de chaque position de montage.
Oui. Le luminaire a été testé selon les indices de protection IP66, IP67, IP68 et IP69K. Toutes ces classes sont mentionnées car elles correspondent à des essais différents : l'indice IP69K concerne les jets de vapeur à haute pression et à haute température, tandis que l'indice IP68 concerne l'immersion. L'un n'implique pas l'autre.
Oui. La classe de vibration est de 6 G en résonance, testée selon la norme CEI 60068-2-6, avec des essais de chocs selon la norme CEI 60068-2-27. Le boîtier est constitué d'une seule pièce moulée sans éléments assemblés, et l'étrier en acier 316L offre une plage de serrage illimitée de −60° à +30°.
Oui. Le boîtier contient moins de 0,08 % de cuivre et est recouvert d'un revêtement électrostatique à deux couches à base de titane ; le support est en acier 316L. Cela correspond à la classe de corrosion C5 (industrielle et maritime). Il n'existe pas de projecteur de travail entièrement en 316L dans la gamme Goby ; si cette exigence est impérative, veuillez vous tourner vers le modèle Piranha 316L.
Les 360 000 heures correspondent à une valeur TM-21 L90B05 : à ce stade, au moins 95 % des luminaires fournissent encore au minimum 90 % du flux lumineux initial. Cette exigence est plus stricte que les spécifications L70 et L80 courantes. Pour le modèle HT, une échelle de durabilité en fonction de la température ambiante s’applique, pouvant aller jusqu’à 51 400 heures à +120 °C.
Non. Le luminaire n'est pas destiné aux zones présentant des risques d'explosion. Si la norme ATEX est une exigence, veuillez le signaler au préalable afin que nous déterminions ensemble une solution adaptée.
Oui. Grâce à son connecteur Deutsch, à ses quatre sources d'alimentation regroupées dans un seul boîtier et à ses drivers intégrés au circuit imprimé, le Goby est conçu pour être intégré dans la construction de machines. Pour la production en série, nous adaptons l'optique, la tension, la température de couleur et le montage à l'architecture de la machine.
CE, CEI 60598, EN 55015, EN 61547 et la directive CEM. La norme CEI 60598 porte sur la conception, la sécurité électrique et le comportement thermique. Les configurations destinées à l'Amérique du Nord sont disponibles sur demande.
Parlez-nous de l'application, de l'emplacement et de la portée du projet. Nous vous aiderons à choisir l'exécution, l'optique et l'accessoire de montage.
Vous recevrez une réponse de la personne qui réalise également votre calcul d'éclairage.
Nous utilisons vos données exclusivement pour examiner votre demande et y répondre.
