Jusqu'à +120 °C, formation de vapeur et humidité très élevée à l'intérieur de la machine. Là où les solutions LED précédentes ont échoué, le Snapper HT continue de fonctionner.
Maître d'ouvrage
100 à 200 lux
dans la machine
0,40 à 0,60
Uniformité
35 W
par luminaire
98 Snapper HT
luminaires
15 ans
Durée de vie de conception
VPK Paper souhaitait convertir l'éclairage de ses usines de papier au LED. Cela semble simple, mais les solutions précédemment essayées n'ont pas résisté à cet environnement.
Après plusieurs essais menés avec différents fournisseurs, un test a été réalisé avec le modèle Snapper HT de JEL. Cet essai s'est avéré concluant et a servi de base à la suite du déploiement. Pour en savoir plus sur notre approche, veuillez consulter notre page consacrée à Éclairage pour la machine à papier.
Dans les cas les plus extrêmes, la température de la machine atteint +120 °C. À cela s'ajoutent le développement de vapeur et une très forte humidité à l'intérieur de la machine elle-même.
La combinaison est précisément ce qui détruit les luminaires LED standard. La chaleur réduit la durée de vie de la LED et du driver, et la vapeur et l'humidité trouvent chaque point faible dans l'étanchéité. Un luminaire doit non seulement fonctionner ici, mais continuer à fonctionner pendant des années. Cela demande éclairage résistant aux hautes températures.
Avant l'arrivée de JEL, plusieurs solutions LED avaient déjà été expérimentées dans les papeteries. Aucune d'entre elles n'avait résisté aux conditions de fonctionnement à l'intérieur et autour de la machine à papier. Chaque essai infructueux a coûté du temps, de l'argent et de la confiance dans la conversion vers le LED.
VPK Paper a donc opté pour une approche fondée sur des preuves préalables : d'abord un essai de notre Snapper HT dans des conditions réelles, puis seulement ensuite le déploiement. Cet essai s'est avéré concluant.
Fiche de projet
Type de projet
Rénovation de l'éclairage des papeteries grâce à la technologie LED
Localisation
Belgique
Maître d'ouvrage
Fabricant de carton ondulé et de papier
Environnement
Dans le circuit de la machine à papier : jusqu'à +120 °C, développement de vapeur et humidité très élevée
Situation actuelle
Les solutions LED précédemment testées n'ont pas résisté à l'épreuve du temps.
Champ d'application
Conception et ingénierie de l'éclairage, conception de l'installation, fourniture des luminaires HTA.
Produits
Résultat
100 à 200 lux dans la machine, uniformité de 0,40 à 0,60, 35 W par luminaire
Normes
EN 12464-1
Préférez-vous un contact direct ? +31 33 785 9809
JEL s'est chargé de la conception de l'éclairage et de l'ingénierie, a conçu l'installation et a fourni 98 luminaires Snapper HT en version AC. La conception de l'éclairage a été évaluée au regard de la norme EN 12464-1 et adaptée aux besoins réels à l'intérieur et autour d'une machine à papier en fonctionnement. Si vous souhaitez savoir comment nous procédons, veuillez consulter notre site Conseils pour l'éclairage.
Étape 1
L'environnement
Les spécificités du site dictent la conception : la hauteur, les heures d'exploitation, l'environnement et les normes.
Étape 2
Le système
La répartition de la lumière, l'uniformité et l'éblouissement sont calculés avant qu'un luminaire ne soit choisi.
Étape 3
Le produit
Vient ensuite le choix du luminaire, de l'optique et du montage adaptés à ce calcul.
JEL a assuré la conception de l'éclairage et l'ingénierie pour les papeteries, a conçu l'installation et a fourni les luminaires HT. Le modèle Snapper HT est conçu pour les environnements dans lesquels la gestion thermique est déterminante pour la durée de vie. Grâce à sa conception thermique, au choix des matériaux et à son étanchéité, ce luminaire continue de fonctionner efficacement en présence de températures élevées, de vapeur et d’une forte humidité.

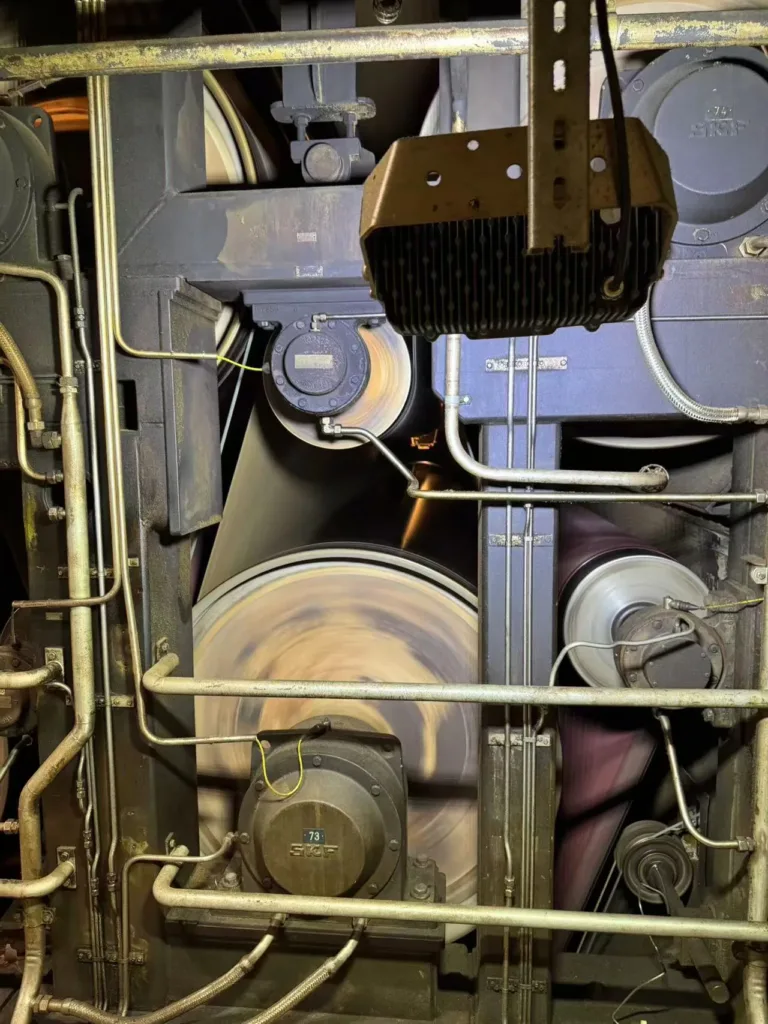

98 luminaires Snapper HT en version AC, installés à l'intérieur et autour de la machine à papier. Exactement là où les solutions LED précédentes avaient échoué.
Développement de vapeur et humidité très élevée dans la machine elle-même. L'humidité trouve chaque point faible dans l'étanchéité, donc l'étanchéité est ici aussi déterminante que la conception thermique.
Dans les cas les plus extrêmes, la température dans la machine atteint +120 °C. La chaleur réduit la durée de vie de la LED ainsi que du driver, à moins que le luminaire ne soit spécifiquement conçu pour cela.
La conception de l'éclairage fournit 100 à 200 lux dans la machine, avec une uniformité comprise entre 0,40 et 0,60 sur les différentes zones, et adaptée au travail sur et autour de la machine.
La conversion en LED offre le rendement pour lequel VPK Paper a opté : 35 W par luminaire, avec une lumière qui maintient ses performances au lieu de faillir.
Sur cette durée d'utilisation, une garantie de 5 ans s'applique, avec une durée de vie technique de conception de 15 ans dans les conditions de température, de vapeur et d'humidité de ces papeteries.
L'installation fournit 100 à 200 lux dans la machine avec une uniformité comprise entre 0,40 et 0,60 sur les différentes zones, à 35 W par luminaire.
Le véritable résultat ne se mesure toutefois pas à ces chiffres. Alors que les solutions LED précédentes cédaient au fil du temps, le Snapper HT résiste à une température de +120 °C, à la vapeur et à une forte humidité. C’est exactement ce que recherchait VPK Paper : une conversion à la technologie LED qui continue de fonctionner, avec une garantie de 5 ans et une durée de vie nominale de 15 ans. Découvrez également notre approche dans le industrie lourde et chaleur extrême.
100 à 200 lux dans la machine, uniformité de 0,40 à 0,60, 35 W par luminaire
Produit d'occasion
Il y en a 98. Snapper HT- Luminaires fournis en version AC. Le modèle Snapper HT est notre luminaire résistant à la chaleur destiné aux environnements industriels les plus exigeants, où la température, la vapeur et l'humidité se combinent.
Ces luminaires, d'une puissance de 35 W par unité, fournissent un éclairement de 100 à 200 lux dans la machine, avec une uniformité comprise entre 0,40 et 0,60 sur les différentes zones. Cette durée d'utilisation bénéficie d'une garantie de 5 ans, pour une durée de vie technique de conception de 15 ans dans ces conditions.
À l'intérieur et autour de la machine à papier, la température peut atteindre, dans les cas les plus extrêmes, +120 °C, avec formation de vapeur et une humidité de l'air très élevée. Cette combinaison de chaleur et d'humidité est fatale pour les luminaires qui ne sont pas spécialement conçus à cet effet. VPK Paper a testé plusieurs solutions avant que l'essai avec le modèle Snapper HT ne soit couronné de succès.
Le luminaire est appliqué dans un environnement atteignant, dans les cas les plus extrêmes, +120 °C, en combinaison avec de la vapeur et une très forte humidité, avec une durée de vie technique de conception de 15 ans dans ces conditions.
Chez VPK Paper, un éclairement de 100 à 200 lux est obtenu dans la machine, avec une uniformité comprise entre 0,40 et 0,60 sur les différentes zones, conformément à la norme EN 12464-1. Cela concerne les travaux sur et autour de la machine, et non des tâches visuelles de précision, ce qui rend des valeurs plus basses appropriées par rapport à celles d'un atelier de montage, par exemple.
Les 98 luminaires Snapper HT livrés sont en version AC, conformément à l'installation telle qu'elle a été conçue pour ces usines.
Sur cette durée d'utilisation, une garantie de 5 ans s'applique, avec une durée de vie technique de conception de 15 ans dans les conditions de température, de vapeur et d'humidité de ces papeteries.
