Lorsque la température ambiante dépasse +50 °C, les luminaires LED standard tombent prématurément en panne : le driver cède, les lentilles se déforment et le rendement lumineux chute. JEL Products est le seul spécialiste européen à proposer une gamme complète de luminaires LED résistants à la chaleur, conçus pour un fonctionnement continu jusqu'à +120 °C avec garantie, et pouvant supporter des pics de température allant jusqu'à +130 °C. De la lampe de travail compacte Goby HT au modèle Orca HT de 73 600 lumens : la même résistance à la chaleur, le flux lumineux adapté à chaque application.
La différence réside dans la conception du système : matériaux résistants à la chaleur, verre trempé chimiquement, câblage en silicone et, point crucial, le driver situé hors de la zone chaude dans un boîtier de driver externe DRB. Cette approche fait ses preuves quotidiennement chez Tata Steel, VPK Paper, Farm Frites et Rockwool, entre autres.
Dans la plage de températures de fonctionnement normale, notre gamme standard DCbright suffit : projecteurs et lampes de travail conçus pour des températures comprises entre -40/-45 °C et +50 °C. Des modèles résistants à la chaleur ne sont pas nécessaires dans ce cas.
Le domaine de la ligne HT. Les six luminaires résistants à la chaleur peuvent tous être utilisés ici en version AC, jusqu'à +120°C avec une garantie complète. Les versions DC (24V) pour les machines et installations à basse tension sont utilisables jusqu'à +110°C.
Des pics de température de courte durée à +130°C sont autorisés sans impact sur la garantie. Pensez aux ouvertures de portes de four, aux changements de lot ou aux cycles de nettoyage à la vapeur chaude : les luminaires sont conçus pour supporter ces conditions.
Au-delà de 130°C, la garantie expire : il n'existe pas d'éclairage LED fiable pour de telles températures ambiantes. Cependant, il existe presque toujours une solution d'ingénierie : positionner le luminaire en dehors de la zone la plus chaude, le protéger contre les rayonnements ou le faire passer de l'extérieur par un passage. Nous calculons cela avec vous.
Le bon choix ne dépend pas seulement des lumens ou de la puissance, mais surtout de l'application, de la position de montage, de la distance de travail, du poids, de la charge mécanique et de l'équilibre souhaité entre efficacité et robustesse. Au sein de notre gamme de projecteurs, le choix s'étend des modèles d'entrée de gamme compacts aux luminaires puissants pour les grandes zones de travail et les applications industrielles lourdes.
Lampe de travail compacte et résistante à la chaleur pour l'éclairage de tâches et d'inspection à proximité du processus.
Le polyvalent éprouvé de la gamme HT, également entièrement disponible en inox 316L pour l'industrie alimentaire.
Le luminaire à auvent résistant à la chaleur pour les tunnels de séchage et le montage au plafond dans les zones de processus chaudes.
Le projecteur HT robuste pour zones de four et l'industrie lourde, le choix de Tata Steel et Rockwool.
Le luminaire HT linéaire pour les lignes de processus, les chambres climatiques et les installations de séchage.
Le projecteur résistant à la chaleur le plus puissant du marché, en trois versions, avec ou sans optiques HT.
Montage externe du driver hors de la zone chaude : DRB-1 (jusqu'à 200 W) et DRB-2 (jusqu'à 2000 W), IP67 avec une durée de vie du driver de >130 000 heures.
| Produit | Tapez | Puissance | Flux lumineux | lm/W | Température maximale | Driver |
|---|---|---|---|---|---|---|
| Goby HT | Lampe de travail | 13 Ouest | 2 600 lm | 200 | +120°C | externe (DRB) |
| Snapper HT | projecteur | 35 W | 7 000 lm | 200 | +120°C CA / +110°C CC | externe (DRB) |
| Manta HT | Éclairage de canopée | 75 W | 14 400 lm | 192 | +120°C | externe (DRB) |
| Barracuda HT | projecteur | 120 W | 20 600 lm | 172 | +120°C | externe (DRB) |
| HT Linéaire | linéaire | 30 – 120 W | jusqu'à 25 600 lm | 213 | +120°C | externe (DRB) |
| Orca HT | projecteur | 240 – 320 W | 55 400 – 73 600 lm | jusqu'à 230 | +120°C | externe (DRB) |
Toutes les valeurs ont été mesurées à une température de référence de +50 °C. Les luminaires AC se protègent grâce à un système de régulation de température intégré : lorsque la température augmente, ils réduisent automatiquement leur intensité lumineuse (généralement pas au-delà de 50% du flux lumineux en cas de bonne circulation d'air, et jusqu'à au moins 10% en cas d'encrassement important) et, en cas de surchauffe, ils s'éteignent automatiquement. Les modèles CC ne réduisent pas leur intensité lumineuse et fonctionnent jusqu’à +110 °C à 100% ; seul leur rendement diminue légèrement à haute température. Garantie complète jusqu’à une température ambiante de +120 °C, pics de courte durée autorisés jusqu’à +130 °C. Modèles CC jusqu’à +110 °C. Veuillez consulter les pages produits pour les spécifications complètes.

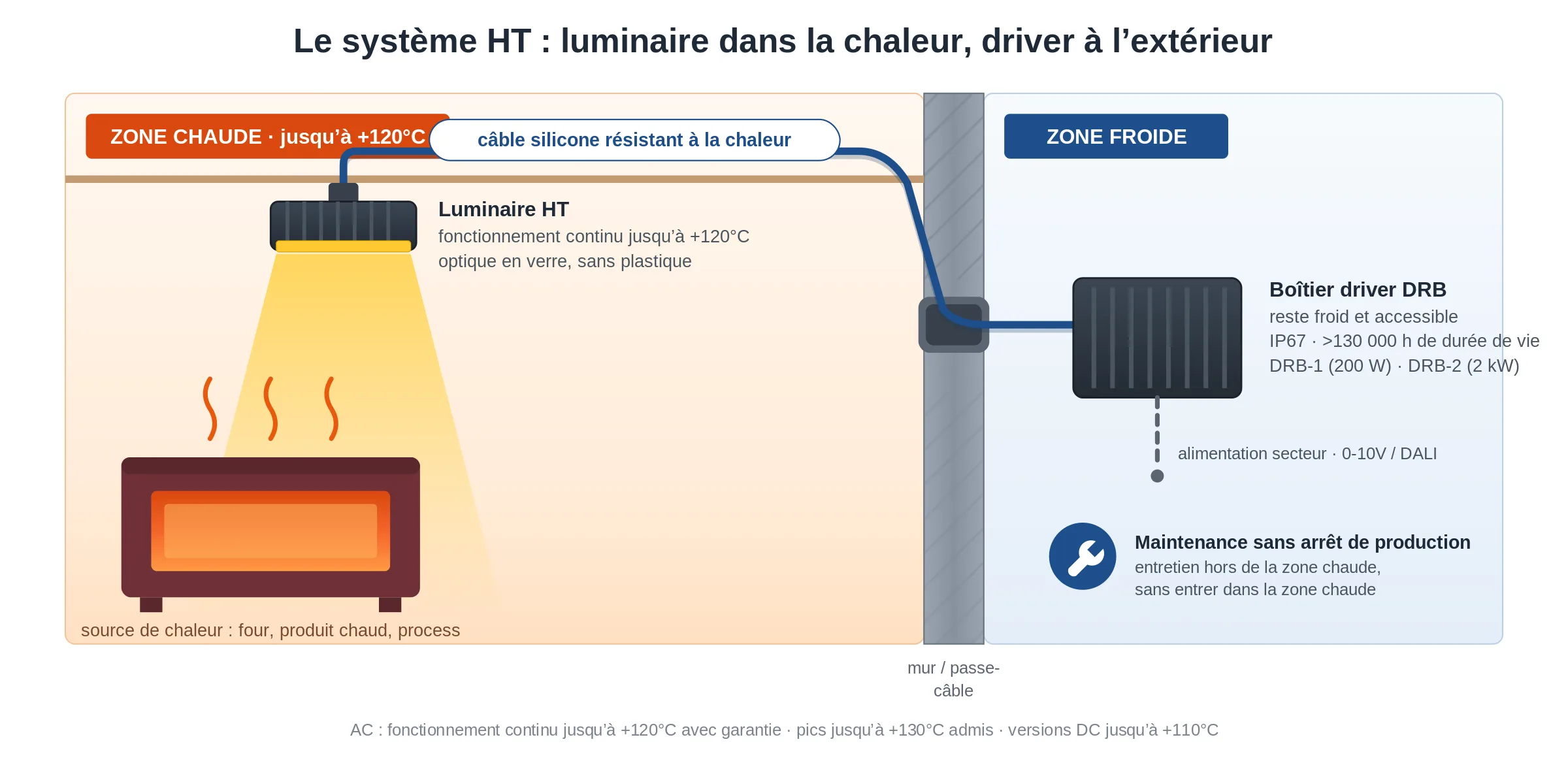

Le système derrière la garantie de +120°C
Une installation HT de JEL se compose toujours de deux parties : le luminaire résistant à la chaleur dans le zone chaude et le driver dans un boîtier de driver DRB à l'extérieur, reliés par un câblage en silicone. Cette séparation est la raison pour laquelle nous pouvons garantir un fonctionnement continu jusqu'à +120°C, là où les luminaires intégrés cèdent.
Dans pratiquement tous les cas de défaillance de l'éclairage LED dans des environnements chauds, le driver est le maillon faible : l'électronique est plus sensible à la chaleur que la LED elle-même. C'est pourquoi toute la gamme HT fonctionne avec des drivers déportés, montés dans des boîtiers de driver industriels DRB, à l'extérieur de la zone chaude : le DRB-1 (jusqu'à 200 W) et le DRB-2 (jusqu'à 2000 W), étanches IP67 avec une durée de vie du driver > 130 000 heures. Des câbles en silicone résistant à la chaleur comblent la distance entre le boîtier et le luminaire : jusqu'à 50 mètres avec le câble standard, et jusqu'à environ 150 mètres avec un connecteur haute température spécial sur le luminaire et un câble fourni séparément. Le résultat : la LED fonctionne à la chaleur, l'électronique reste au frais et accessible pour la maintenance, sans interruption de production.
Les clients susmentionnés ne sont qu'une sélection. Toutes nos relations ne sont pas rendues publiques.
Pour l'éclairage des environnements chauds, le choix ne se fait pas uniquement sur les lumens. Ce qui est déterminant est la charge thermique réelle sur le luminaire, et celle-ci comprend plus que la température de l'air.
Ce à quoi vous devez prêter attention :
La plupart des échecs que nous constatons dans la pratique peuvent être attribués à l'une de ces erreurs d'appréciation :
Dans la plupart des environnements de processus, le prix d'achat du luminaire est rarement le poste de coût le plus important. Le coût réel de l'éclairage réside dans le coût de chaque remplacement qu'il implique :
Un luminaire spécifié pour la charge thermique réelle surpasse tout éclairage haute baie moins cher, de +60°C à +80°C, en termes de coûts totaux. Notre principe : l'éclairage suit vos intervalles de maintenance, et non l'inverse. Nous calculons pour vous le temps de retour sur investissement par projet.
Un éclairage fiable dans les zones chaudes est avant tout une mesure de sécurité. Le système HT réduit l'exposition de votre personnel :
Chaque environnement chaud impose ses propres exigences : chaleur rayonnante dans une aciérie, vapeur au-dessus d'une machine à papier, cycles de nettoyage dans l'industrie alimentaire. Six domaines d'application où nos luminaires HT excellent quotidiennement, avec une page dédiée à chaque industrie.
Le rayonnement thermique de l'acier chaud est le facteur déterminant ici, et non la température de l'air. Les luminaires avec verre trempé chimiquement et drivers déportés résistent au-dessus des lignes de laminage et des plateformes de coulée.
Au-dessus de la section de séchage d'une machine à papier, la chaleur, la vapeur et la poussière de papier règnent simultanément. Les luminaires IP67 avec driver externe fonctionnent là où un éclairage standard échouerait en moins d'un an.
Les fours ronds, les lignes de friture et les zones de stérilisation concentrent la chaleur, les vapeurs de graisse et un nettoyage intensif. Les luminaires HT résistent à +120°C ainsi qu'au nettoyage à la vapeur et à haute pression.
Les chambres climatiques alternent entre chaleur et froid extrêmes, souvent à un taux d'humidité élevé. Les versions AC supportent jusqu'à +120°C et les versions DC jusqu'à +110°C pendant des milliers de cycles de température.
Dans les fours à verre et les lignes de trempe, les hautes températures de l'air s'associent à une chaleur radiante intense du produit incandescent. Les optiques en verre, et non en plastique, sont ici une exigence stricte.
Dans les fours de mouflage, les tunnels de séchage et les installations de traitement, la question n'est que rarement "plus de lumens", mais plutôt "quel luminaire survivra ici". Nous calculons la charge thermique par poste.
Dans l'usine de laine de roche Rockwool en Croatie, les zones de fusion et de durcissement sont caractérisées par des températures structurellement élevées. JEL a fourni des luminaires résistants à la chaleur avec des drivers déportés, qui fonctionnent en continu dans cet environnement, là où l'éclairage précédent tombait prématurément en panne.
Procédé de production d'éclairage à haute température
Zajci, Croatie
Chez Tata Steel IJmuiden, l'éclairage conventionnel a fréquemment rencontré des défaillances dans le processus de fabrication de l'acier, en raison de la combinaison de la chaleur ambiante et du rayonnement. Nos luminaires HT avec leur driver situé en dehors de la zone de haute température réduisent ainsi la maintenance et assurent un éclairage continu du processus.
Éclairage dans le processus de production d'acier
IJmuiden, Pays-Bas
VPK Paper éclaire ses machines à papier avec des luminaires JEL résistants à la combinaison de chaleur, de vapeur et de poussière de papier au-dessus de la section de séchage, pour une meilleure visibilité lors de l'exploitation, de l'inspection et de la maintenance.
Éclairage machines à papier & section séchage
Belgique
Farm Frites utilise des luminaires SN-35-SS Snapper HT dans ses tunnels de séchage, entièrement fabriqués en acier inoxydable 316L : ils résistent à la chaleur, aux vapeurs de graisse et aux cycles de nettoyage quotidiens de l'industrie agroalimentaire.
Tunnels de séchage à éclairage HT, acier inoxydable 316L
Pays-Bas
Ci-dessous les spécifications clés des trois luminaires HT les plus utilisés. Toutes les valeurs s'appliquent à un fonctionnement continu jusqu'à une température ambiante de +120°C ; des pics de courte durée jusqu'à +130°C sont autorisés.
Les versions CC (24 V) sont disponibles sur demande et limitées à +110 °C. Vous trouverez les caractéristiques techniques des modèles Goby HT, Manta HT et Linear HT sur les pages produits ou en consultant les fiches techniques.
Toutes les durées de vie sont indiquées selon la norme L90B10 à la température ambiante mentionnée : après ce nombre d'heures de fonctionnement, au moins 90% des modules LED fournissent encore au minimum 90% du flux lumineux d'origine. Vous pouvez ainsi évaluer précisément l'impact de la chaleur à votre emplacement sur la durée de vie.
Technique de l'éclairage et électricité
Flux lumineux : 2 600 lumens
Efficacité : 200 lumens/W
Puissance absorbée : 13 W
Plage de tension disponible : 90-305 VAC
Consommation d'électricité
Environ 0,05 A sous 220-277 V
Environ 0,1 A sous 120 V
Également disponible en version DC, renseignez-vous sur les possibilités.
Construction et performances
Classification IP : IP69K
Résistance aux chocs : IK09
IRC (Ra) standard : >70
Plage de température de fonctionnement : -45°C à +120°C (+248°F)
Durée de vie des LED (L90B10) à +50 °C : 360 000 heures
à +85 °C : 103 000 heures
à +105 °C: 90 700 heures
au-delà de 120 °C : 51 400 heures
Matériau du boîtier : alliage d'aluminium, <0,08% cuivre
Matériau du support : alliage d'aluminium, <0,08% cuivre
Matériau du circuit imprimé : circuit imprimé à noyau de cuivre massif avec revêtement or réfléchissant les infrarouges
Revêtement : couche de conversion + 2 couches d'éco-revêtement à base de titane
Matériau de base : Verre trempé thermiquement résistant aux chocs (IK09)
Couleur : Gris clair titane
Type de câble: SiHF-OB, 15,0 m
Connexion : câble de raccordement préassemblé avec fils libres
Dimensions & poids
Poids du luminaire : 1,8 kg (4,0 lb)
Dimensions du produit : 120 x 141 x 79 mm (4,72 × 5,55 × 3,11 pouces)
Dimensions de l'emballage : sur demande
Couleur de la lumière et optique
Blanc froid : 6500 K
Blanc neutre : 4000K
Lumière chaude : 2700K
Ambre : 2200K
Également disponible en version bicolore (blanc froid / ambre)
Coins de faisceau et application
120° très large – pour un éclairage étendu à courte distance (jusqu'à 15 m)
En raison des températures élevées, les lentilles ne sont pas possibles.
Garantie
Garantie limitée du produit de 5 ans
Certification des produits
CE, ENEC, IEC 60598
Les configurations pour l'Amérique du Nord sont disponibles sur demande.
Technique de l'éclairage et électricité
Flux lumineux : 2 600 lumens
Efficacité : 200 lumens/W
Puissance absorbée : 13 W
Plage de tension disponible : 10-32 VDC
Consommation d'électricité
Environ 0,6 A sous 24 V
Environ 1,1 A sous 12 V.
Construction et performances
Classification IP : IP69K
Résistance aux chocs : IK09
IRC (Ra) standard : >70
Plage de température de fonctionnement : de -45 °C à +110 °C (+230 °F)
Durée de vie des LED (L90B10) à +50 °C : 360 000 heures
à +85 °C : 103 000 heures
à +105 °C: 90 700 heures
au-delà de 120 °C : 51 400 heures
Matériau du boîtier : alliage d'aluminium, <0,08% cuivre
Matériau du support : alliage d'aluminium, <0,08% cuivre
Matériau du circuit imprimé : circuit imprimé à noyau de cuivre massif avec revêtement or réfléchissant les infrarouges
Revêtement : couche de conversion + 2 couches d'éco-revêtement à base de titane
Matériau de base : Verre trempé thermiquement résistant aux chocs (IK09)
Couleur : Gris clair titane
Type de câble: SiHF-OB, 15,0 m
Connexion : câble de raccordement préassemblé avec fils libres
Dimensions & poids
Poids du luminaire : 1,8 kg (4,0 lb)
Dimensions du produit : 120 x 141 x 79 mm (4,72 × 5,55 × 3,11 pouces)
Dimensions de l'emballage : sur demande
Couleur de la lumière et optique
Blanc froid : 6500 K
Blanc neutre : 4000K
Lumière chaude : 2700K
Ambre : 2200K
Également disponible en version bicolore (blanc froid / ambre)
Coins de faisceau et application
120° très large – pour un éclairage étendu à courte distance (jusqu'à 15 m)
En raison des températures élevées, les lentilles ne sont pas possibles.
Garantie
Garantie limitée du produit de 5 ans
Certification des produits
CE, ENEC, IEC 60598
Les configurations pour l'Amérique du Nord sont disponibles sur demande.
Technique de l'éclairage et électricité
Flux lumineux : 7 000 lumens
Efficacité : 200 lumens/W
Puissance absorbée : 35 W
Plage de tension disponible : 90-305 VAC
Consommation d'électricité
Env. 0,2 A sous 220 V
Environ 0,3 A sous 110 V
Construction et performances
Indice de protection IP : IP67 (IP68 possible)
Résistance aux chocs : IK08
IRC (Ra) standard : >70
Plage de température de fonctionnement : -45°C à +120°C (+248°F)
Durée de vie des LED (L90B10) à +50 °C : 360 000 heures
à +85 °C : 103 000 heures
à +105 °C: 90 700 heures
au-delà de 120 °C : 51 400 heures
Matériau du boîtier : alliage d'aluminium, <0,08% cuivre
Revêtement : couche de conversion + 2 couches d'éco-revêtement à base de titane
Matériau du réacteur: verre chimiquement renforcé (IK09) ou verre bor
Couleur : Gris clair titane
Type de câble : SiHF-OB, 25,0 m résistant à la chaleur
Connexion : câble de raccordement préassemblé avec fils libres
Dimensions & poids
Poids de l'appareil : 3,1 kg (6,8 lb)
Dimensions du produit : 320 x 180 x 100 mm (12,6 x 7,1 x 3,9 pouces)
Dimensions de l'emballage : sur demande
Couleur de la lumière et optique
Blanc froid : 6500 K
Blanc neutre : 4000K
Lumière chaude : 2700K
Coins de faisceau et application
120° très large – pour un éclairage étendu à courte distance (jusqu'à 15 m)
En raison des températures élevées, les lentilles ne sont pas possibles.
Options
Boîtier en acier inoxydable 316L. L'impression réfléchissant les infrarouges est standard.
Garantie
Garantie limitée du produit de 5 ans
Certification des produits
CE, CEI 60598
Les configurations pour l'Amérique du Nord sont disponibles sur demande.
Technique de l'éclairage et électricité
Flux lumineux : 7 000 lumens
Efficacité : 200 lumens/W
Puissance absorbée : 35 W
Tension nominale : 24 V
Plage de tension disponible : 20-35 VDC
Consommation d'électricité
Environ 1,5 A sous 24 V
Construction et performances
Indice de protection IP : IP67 (IP68 possible)
Résistance aux chocs : IK08
IRC (Ra) standard : >70
Plage de température de fonctionnement : de -45 °C à +110 °C (+230 °F)
Durée de vie des LED (L90B10) à +50 °C : 360 000 heures
à +85 °C : 103 000 heures
à +105 °C: 90 700 heures
au-delà de 120 °C : 51 400 heures
Matériau du boîtier : alliage d'aluminium, <0,08% cuivre
Revêtement : couche de conversion + 2 couches d'éco-revêtement à base de titane
Matériau du réacteur: verre chimiquement renforcé (IK09) ou verre bor
Couleur : Gris clair titane
Type de câble : SiHF-OB, 25,0 m résistant à la chaleur
Connexion : câble de raccordement préassemblé avec fils libres
Dimensions & poids
Poids de l'appareil : 3,1 kg (6,8 lb)
Dimensions du produit : 320 x 180 x 100 mm (12,6 x 7,1 x 3,9 pouces)
Dimensions de l'emballage : sur demande
Couleur de la lumière et optique
Blanc froid : 6500 K
Blanc neutre : 4000K
Lumière chaude : 2700K
Coins de faisceau et application
120° très large – pour un éclairage étendu à courte distance (jusqu'à 15 m)
En raison des températures élevées, les lentilles ne sont pas possibles.
Options
Boîtier en acier inoxydable 316L. L'impression réfléchissant les infrarouges est standard.
Garantie
Garantie limitée du produit de 5 ans
Certification des produits
CE, CEI 60598
Les configurations pour l'Amérique du Nord sont disponibles sur demande.
Technique de l'éclairage et électricité
Flux lumineux : 7 000 lumens
Efficacité : 200 lumens/W
Puissance absorbée : 35 W
Plage de tension disponible : 90-305 VAC
Consommation d'électricité
Env. 0,2 A sous 220 V
Environ 0,3 A sous 110 V
Construction et performances
Classification IP : IP69K
Résistance aux chocs : IK08
IRC (Ra) standard : >70
Plage de température de fonctionnement : -45°C à +120°C (+248°F)
Durée de vie des LED (L90B10) à +50 °C : 360 000 heures
à +85 °C : 103 000 heures
à +105 °C: 90 700 heures
au-delà de 120 °C : 51 400 heures
Matériau du boîtier : acier inoxydable 316L
Matériau du réacteur: verre chimiquement renforcé (IK09) ou verre bor
Couleur : acier inoxydable
Type de câble : SiHF-OB, 25,0 m résistant à la chaleur
Connexion : câble de raccordement préassemblé avec fils libres
Dimensions & poids
Poids du luminaire : 7,0 kg (15,4 lb)
Dimensions du produit : 320 x 180 x 100 mm (12,6 x 7,1 x 3,9 pouces)
Dimensions de l'emballage : sur demande
Couleur de la lumière et optique
Blanc froid : 6500 K
Blanc neutre : 4000K
Lumière chaude : 2700K
Coins de faisceau et application
120° très large – pour un éclairage étendu à courte distance (jusqu'à 15 m)
En raison des températures élevées, les lentilles ne sont pas possibles.
Garantie
Garantie limitée de 5 ans
Certification des produits
CE, CEI 60598
Les configurations pour l'Amérique du Nord sont disponibles sur demande.
Options
Résistance chimique (exécution CHEM)
Technique de l'éclairage et électricité
Flux lumineux : 7 000 lumens
Efficacité : 200 lumens/W
Puissance absorbée : 35 W
Plage de tension disponible : 90-305 VAC
Consommation d'électricité
Env. 0,2 A sous 220 V
Environ 0,3 A sous 110 V
Construction et performances
Classification IP : IP69K
Résistance aux chocs : IK08
IRC (Ra) standard : >70
Plage de température de fonctionnement : -45°C à +120°C (+248°F)
Durée de vie des LED (L90B10) à +50 °C : 360 000 heures
à +85 °C : 103 000 heures
à +105 °C: 90 700 heures
au-delà de 120 °C : 51 400 heures
Matériau du boîtier : acier inoxydable 316L, scellé quantiquement
Matériau du réacteur: verre chimiquement renforcé (IK09) ou verre bor
Couleur : Noir Quantum Scellé Obscur
Type de câble : SiHF-OB, 25,0 m résistant à la chaleur
Connexion : câble de raccordement préassemblé avec fils libres
Dimensions & poids
Poids du luminaire : 7,0 kg (15,4 lb)
Dimensions du produit : 320 x 180 x 100 mm (12,6 x 7,1 x 3,9 pouces)
Dimensions de l'emballage : sur demande
Couleur de la lumière et optique
Blanc froid : 6500 K
Blanc neutre : 4000K
Lumière chaude : 2700K
Coins de faisceau et application
120° très large – pour un éclairage étendu à courte distance (jusqu'à 15 m)
En raison des températures élevées, les lentilles ne sont pas possibles.
Garantie
Garantie limitée de 5 ans
Certification des produits
CE, CEI 60598
Les configurations pour l'Amérique du Nord sont disponibles sur demande.
Options
Verre borosilicaté
Technique de l'éclairage et électricité
Flux lumineux : 14 400 lumens
Efficacité : 192 lumens/W
Puissance absorbée : 75 W
Le Manta HT est réglable en puissance via NFC, de 10 à 75W.
Consommation d'électricité
Plage de tension disponible : 90-305 VAC
Environ 0,34-0,27 A sous 220-277 V
Environ 0,63 A sous 120 V
Construction et performances
Classification IP : IP69K
Résistance aux chocs : IK08
IRC (Ra) standard : >70
IRC (Ra) en option : >80 ou >90
Plage de température de fonctionnement : -45°C à +120°C (+248°F)
Durée de vie des LED (L90B10) à +50 °C : 360 000 heures
à +85 °C : 103 000 heures
à +105 °C : 71 700 heures
au-delà de 120 °C : 51 400 heures
Matériau du boîtier : alliage d'aluminium, <0,08% cuivre
Revêtement : couche de conversion + 2 couches d'éco-revêtement à base de titane
Matériau du réacteur: verre chimiquement renforcé (IK09) ou verre bor
Couleur : Gris clair titane
Type de câble : SiHF-OB, résistant à la chaleur 15,0 m
Connexion : câble de raccordement préassemblé avec fils libres
Dimensions & poids
Poids du luminaire : 3,9 kg (8,2 lb)
Dimensions du produit : 380 x 380 x 20 mm (15,0 x 15,0 x 0,8 pouces)
Dimensions de l'emballage : sur demande
Couleur de la lumière et optique
Blanc froid : 5700K
Blanc froid : 5000K
Blanc neutre : 4000K
Lumière chaude : 2700K
Ambre : 2200K
Également disponible en version bicolore (blanc froid / ambre)
Coins de faisceau et application
120° très large – pour un éclairage étendu à courte distance (jusqu'à 15 m)
En raison des températures élevées, les lentilles ne sont pas possibles.
Options
Impression réfléchissant l'infrarouge
Garantie
Garantie limitée du produit de 5 ans
Certification des produits
CE, ENEC, IEC 60598
Les configurations pour l'Amérique du Nord sont disponibles sur demande.
Technique de l'éclairage et électricité
Flux lumineux : 14 400 lumens
Efficacité : 192 lumens/W
Puissance absorbée : 75 W
Le Manta HT est réglable en puissance via NFC, de 10 à 75W.
Consommation d'électricité
Plage de tension disponible : 90-305 VAC
Environ 0,34-0,27 A sous 220-277 V
Environ 0,63 A sous 120 V
Construction et performances
Classification IP : IP69K
Résistance aux chocs : IK08
IRC (Ra) standard : >70
IRC (Ra) en option : >80 ou >90
Plage de température de fonctionnement : -45°C à +120°C (+248°F)
Durée de vie des LED (L90B10) à +50 °C : 360 000 heures
à +85 °C : 103 000 heures
à +105 °C : 71 700 heures
au-delà de 120 °C : 51 400 heures
Matériau du boîtier : alliage d'aluminium, <0,08% cuivre
Revêtement : couche de conversion + 2 couches d'éco-revêtement à base de titane
Matériau du réacteur: verre chimiquement renforcé (IK09) ou verre bor
Couleur : Gris clair titane
Type de câble : SiHF-OB, résistant à la chaleur 15,0 m
Connexion : câble de raccordement préassemblé avec fils libres
Dimensions & poids
Poids du luminaire : 4,9 kg
Dimensions du produit : 380 x 380 x 95 mm (15,0 x 15,0 x 3,7 pouces)
Dimensions de l'emballage : sur demande
Couleur de la lumière et optique
Blanc froid : 5700K
Blanc froid : 5000K
Blanc neutre : 4000K
Lumière chaude : 2700K
Ambre : 2200K
Également disponible en version bicolore (blanc froid / ambre)
Coins de faisceau et application
120° très large – pour un éclairage étendu à courte distance (jusqu'à 15 m)
En raison des températures élevées, les lentilles ne sont pas possibles.
Options
Impression réfléchissant l'infrarouge
Garantie
Garantie limitée du produit de 5 ans
Certification des produits
CE, ENEC, IEC 60598
Les configurations pour l'Amérique du Nord sont disponibles sur demande.
Technique de l'éclairage et électricité
Flux lumineux : 20 600 lumens
Efficacité : 172 lumen/W
Puissance absorbée : 120 W
Plage de tension disponible : 90-305 VAC
Consommation d'électricité
Environ 0,6 A sous 220 V
Environ 1,1 A sous 110 V
Construction et performances
Classification IP : IP69K
Résistance aux chocs : IK08
IRC (Ra) standard : >70
Plage de température de fonctionnement : -45°C à +120°C (+248°F)
Durée de vie des LED (L90B10) à +50 °C : 360 000 heures
à +85 °C : 103 000 heures
à +105 °C : 71 700 heures
au-delà de 120 °C : 51 400 heures
Matériau du boîtier : alliage d'aluminium, <0,08% cuivre
Revêtement : couche de conversion + 2 couches d'éco-revêtement à base de titane
Matériau du support : acier inoxydable 316L à haute résistance à la traction
Matériau du réacteur: verre chimiquement renforcé (IK09) ou verre bor
Couleur : Gris clair titane
Type de câble : SiHF-OB, résistant à la chaleur 15,0 m
Connexion : câble de raccordement préassemblé avec fils libres
Dimensions & poids
Poids du luminaire : 10,1 kg (22,3 lb)
Dimensions du produit : 320 x 290 x 90 mm (12,6 x 11,4 x 3,5 pouces)
Dimensions de l'emballage : sur demande
Couleur de la lumière et optique
Blanc froid : 6500 K
Blanc neutre : 4000K
Lumière chaude : 2700K
Coins de faisceau et application
120° très large – pour un éclairage étendu à courte distance (jusqu'à 15 m)
Disponible sur demande avec optiques haute température (HT-OP). L'impression à réflexion infrarouge est standard.
Options
Boîtier en acier inoxydable 316L
Garantie
Garantie limitée du produit de 5 ans
Certification des produits
CE, CEI 60598
Les configurations pour l'Amérique du Nord sont disponibles sur demande.
Technique de l'éclairage et électricité
Flux lumineux : 20 600 lumens
Efficacité : 172 lumen/W
Puissance absorbée : 120 W
Plage de tension disponible : 90-305 VAC
Consommation d'électricité
Environ 0,6 A sous 220 V
Environ 1,1 A sous 110 V
Construction et performances
Classification IP : IP69K
Résistance aux chocs : IK08
IRC (Ra) standard : >70
Plage de température de fonctionnement : -45°C à +120°C (+248°F)
Durée de vie des LED (L90B10) à +50 °C : 360 000 heures
à +85 °C : 103 000 heures
à +105 °C : 71 700 heures
au-delà de 120 °C : 51 400 heures
Matériau du boîtier : acier inoxydable 316L
Matériau du support : acier inoxydable 316L à haute résistance à la traction
Matériau du réacteur: verre chimiquement renforcé (IK09) ou verre bor
Couleur : acier inoxydable
Type de câble : SiHF-OB, résistant à la chaleur 15,0 m
Connexion : câble de raccordement préassemblé avec fils libres
Dimensions & poids
Poids du luminaire : 16,0 kg (35,3 lb)
Dimensions du produit : 320 x 290 x 90 mm (12,6 x 11,4 x 3,5 pouces)
Dimensions de l'emballage : sur demande
Couleur de la lumière et optique
Blanc froid : 6500 K
Blanc neutre : 4000K
Lumière chaude : 2700K
Coins de faisceau et application
120° très large – pour un éclairage étendu à courte distance (jusqu'à 15 m)
Disponible sur demande avec optiques haute température (HT-OP). L'impression à réflexion infrarouge est standard.
Options
Boîtier en acier inoxydable 316L
Garantie
Garantie limitée du produit de 5 ans
Certification des produits
CE, CEI 60598
Les configurations pour l'Amérique du Nord sont disponibles sur demande.
Technique de l'éclairage et électricité
Flux lumineux : 6 400 lumens
Efficacité : 213 lumens/W
Puissance absorbée : 30 W
Plage de tension disponible AC : 90-305 VCA
Consommation d'électricité
Environ 0,13-0,11 A sous 220-277 V
Environ 0,25 A sous 120 V
Également disponible en version dc pour hautes températures, renseignez-vous sur les possibilités.
Construction et performances
Classification IP : IP69K
Résistance aux chocs : IK08
IRC (Ra) standard : >70
IRC (Ra) en option : >80 ou >90
Plage de température de fonctionnement : -45°C à +120°C (-49°F à +248°F)
Durée de vie des LED (L90B10) à +50 °C : 360 000 heures
à +85 °C : 103 000 heures
à +105 °C: 90 700 heures
au-delà de 120 °C : 51 400 heures
Matériau du boîtier : alliage d'aluminium, <0,08% cuivre
Matériau du support : alliage d'aluminium, <0,08% cuivre
Matériau du circuit imprimé : circuit imprimé à noyau de cuivre massif avec revêtement or réfléchissant les infrarouges
Revêtement : couche de conversion + 2 couches d'éco-revêtement à base de titane
Matériau du volet : Verre diffus antichoc (IK09) ou verre diffus en borosilicate (IK08)
Couleur : Gris clair titane
Type de câble : SiHF-OB, résistant à la chaleur
Connexion : Boîtier de jonction IP69K
Dimensions & poids
Poids du luminaire : 2,8 kg (6,2 lb)
Dimensions du produit : 130 x 110 x 350 mm (5,1 × 4,3 × 13,8 po)
Dimensions de l'emballage : sur demande
Couleur de la lumière et optique
Blanc froid : 6500 K
Blanc neutre : 4000K
Lumière chaude : 2700K
Ambre : 2200K
Également disponible en version bicolore (blanc froid / ambre)
Coins de faisceau et application
Translation: Réglage linéaire de l'inclinaison jusqu'à 180º en étapes de 30º
20° HT-spot – pour éclairage à grande distance
40° Projecteur HT – pour un éclairage à moyenne portée
Réflecteur HT 60° – pour un éclairage large à courte portée
120° sans optique – pour l'éclairage le plus large à très courte distance
Garantie
Garantie limitée de 5 ans sur le produit pour les applications à haute température jusqu'à +120°C, avec des pics de courte durée jusqu'à +130°C dans des conditions spécifiées.
Certification des produits
CE, ENEC, IEC 60598
Les configurations pour l'Amérique du Nord sont disponibles sur demande.
Technique de l'éclairage et électricité
Flux lumineux : 12 800 lumens
Efficacité : 213 lumens/W
Puissance absorbée : 60 W
Plage de tension disponible AC : 90-305 VCA
Consommation d'électricité
Environ 0,26-0,22 A sous 220-277 V
Environ 0,5 A sous 120 V
Également disponible en version dc pour hautes températures, renseignez-vous sur les possibilités.
Construction et performances
Classification IP : IP69K
Résistance aux chocs : IK08
IRC (Ra) standard : >70
IRC (Ra) en option : >80 ou >90
Plage de température de fonctionnement : -45°C à +120°C (-49°F à +248°F)
Durée de vie des LED (L90B10) à +50 °C : 360 000 heures
à +85 °C : 103 000 heures
à +105 °C: 90 700 heures
au-delà de 120 °C : 51 400 heures
Matériau du boîtier : alliage d'aluminium, <0,08% cuivre
Matériau du support : alliage d'aluminium, <0,08% cuivre
Matériau du circuit imprimé : circuit imprimé à noyau de cuivre massif avec revêtement or réfléchissant les infrarouges
Revêtement : couche de conversion + 2 couches d'éco-revêtement à base de titane
Matériau du volet : Verre diffus antichoc (IK09) ou verre diffus en borosilicate (IK08)
Couleur : Gris clair titane
Type de câble : SiHF-OB, résistant à la chaleur
Connexion : Boîtier de jonction IP69K
Dimensions & poids
Poids du luminaire : 4,4 kg (9,7 lb)
Dimensions du produit : 130 x 110 x 650 mm (5,1 × 4,3 × 25,6 pouces)
Dimensions de l'emballage : sur demande
Couleur de la lumière et optique
Blanc froid : 6500 K
Blanc neutre : 4000K
Lumière chaude : 2700K
Ambre : 2200K
Également disponible en version bicolore (blanc froid / ambre)
Coins de faisceau et application
Translation: Réglage linéaire de l'inclinaison jusqu'à 180º en étapes de 30º
20° HT-spot – pour éclairage à grande distance
40° Projecteur HT – pour un éclairage à moyenne portée
Réflecteur HT 60° – pour un éclairage large à courte portée
120° sans optique – pour l'éclairage le plus large à très courte distance
Garantie
Garantie limitée de 5 ans sur le produit pour les applications à haute température jusqu'à +120°C, avec des pics de courte durée jusqu'à +130°C dans des conditions spécifiées.
Certification des produits
CE, ENEC, IEC 60598
Les configurations pour l'Amérique du Nord sont disponibles sur demande.
Technique de l'éclairage et électricité
Flux lumineux : 19 200 lumens
Efficacité : 213 lumens/W
Puissance absorbée : 90 W
Plage de tension disponible AC : 90-305 VCA
Consommation d'électricité
Environ 0,41-0,32 A sous 220-277 V
Environ 0,75 A sous 120 V
Également disponible en version dc pour hautes températures, renseignez-vous sur les possibilités.
Construction et performances
Classification IP : IP69K
Résistance aux chocs : IK08
IRC (Ra) standard : >70
IRC (Ra) en option : >80 ou >90
Plage de température de fonctionnement : -45°C à +120°C (-49°F à +248°F)
Durée de vie des LED (L90B10) à +50 °C : 360 000 heures
à +85 °C : 103 000 heures
à +105 °C: 90 700 heures
au-delà de 120 °C : 51 400 heures
Matériau du boîtier : alliage d'aluminium, <0,08% cuivre
Matériau du support : alliage d'aluminium, <0,08% cuivre
Matériau du circuit imprimé : circuit imprimé à noyau de cuivre massif avec revêtement or réfléchissant les infrarouges
Revêtement : couche de conversion + 2 couches d'éco-revêtement à base de titane
Matériau du volet : Verre diffus antichoc (IK09) ou verre diffus en borosilicate (IK08)
Couleur : Gris clair titane
Type de câble : SiHF-OB, résistant à la chaleur
Connexion : Boîtier de jonction IP69K
Dimensions & poids
Poids du luminaire : 6,0 kg
Dimensions du produit : 130 x 110 x 950 mm (5,1 × 4,3 × 37,4 pouces)
Dimensions de l'emballage : sur demande
Couleur de la lumière et optique
Blanc froid : 6500 K
Blanc neutre : 4000K
Lumière chaude : 2700K
Ambre : 2200K
Également disponible en version bicolore (blanc froid / ambre)
Coins de faisceau et application
Translation: Réglage linéaire de l'inclinaison jusqu'à 180º en étapes de 30º
20° HT-spot – pour éclairage à grande distance
40° Projecteur HT – pour un éclairage à moyenne portée
Réflecteur HT 60° – pour un éclairage large à courte portée
120° sans optique – pour l'éclairage le plus large à très courte distance
Garantie
Garantie limitée de 5 ans sur le produit pour les applications à haute température jusqu'à +120°C, avec des pics de courte durée jusqu'à +130°C dans des conditions spécifiées.
Certification des produits
CE, ENEC, IEC 60598
Les configurations pour l'Amérique du Nord sont disponibles sur demande.
Technique de l'éclairage et électricité
Flux lumineux : 25 600 lumens
Efficacité : 213 lumens/W
Puissance absorbée : 120 W
Plage de tension disponible AC : 90-305 VCA
Consommation d'électricité
Environ 0,52-0,44 Ampères à 220-277 Volts
Environ 1,0 A sous 120 V
Également disponible en version dc pour hautes températures, renseignez-vous sur les possibilités.
Construction et performances
Classification IP : IP69K
Résistance aux chocs : IK08
IRC (Ra) standard : >70
IRC (Ra) en option : >80 ou >90
Plage de température de fonctionnement : -45°C à +120°C (-49°F à +248°F)
Durée de vie des LED (L90B10) à +50 °C : 360 000 heures
à +85 °C : 103 000 heures
à +105 °C: 90 700 heures
au-delà de 120 °C : 51 400 heures
Matériau du boîtier : alliage d'aluminium, <0,08% cuivre
Matériau du support : alliage d'aluminium, <0,08% cuivre
Matériau du circuit imprimé : circuit imprimé à noyau de cuivre massif avec revêtement or réfléchissant les infrarouges
Revêtement : couche de conversion + 2 couches d'éco-revêtement à base de titane
Matériau du volet : Verre diffus antichoc (IK09) ou verre diffus en borosilicate (IK08)
Couleur : Gris clair titane
Type de câble : SiHF-OB, résistant à la chaleur
Connexion : Boîtier de jonction IP69K
Dimensions & poids
Poids du luminaire : 7,6 kg (16,8 lb)
Dimensions du produit : 130 x 110 x 1250 mm (5,1 × 4,3 × 49,2 pouces)
Dimensions de l'emballage : sur demande
Couleur de la lumière et optique
Blanc froid : 6500 K
Blanc neutre : 4000K
Lumière chaude : 2700K
Ambre : 2200K
Également disponible en version bicolore (blanc froid / ambre)
Coins de faisceau et application
Translation: Réglage linéaire de l'inclinaison jusqu'à 180º en étapes de 30º
20° HT-spot – pour éclairage à grande distance
40° Projecteur HT – pour un éclairage à moyenne portée
Réflecteur HT 60° – pour un éclairage large à courte portée
120° sans optique – pour l'éclairage le plus large à très courte distance
Garantie
Garantie limitée de 5 ans sur le produit pour les applications à haute température jusqu'à +120°C, avec des pics de courte durée jusqu'à +130°C dans des conditions spécifiées.
Certification des produits
CE, ENEC, IEC 60598
Les configurations pour l'Amérique du Nord sont disponibles sur demande.
Technique de l'éclairage et électricité
Flux lumineux : 55 400 lumens (240 W) ou 73 600 lumens (320 W)
Efficacité : 230 lumens/W
Puissance absorbée : 240 W ou 320 W
Plage de tension disponible : 90-305 VCA ou 180-528 VCA
Angle de faisceau
120° très large – aucune lentille possible dans cette version
Construction et performances
Classification IP : IP69K
Résistance aux chocs : IK08
IRC (Ra) standard : >70
Plage de température de fonctionnement : -45°C à +120°C (+248°F)
Durée de vie des LED (L90B10) à +50 °C : 360 000 heures
à +85 °C : 103 000 heures
à +105 °C : 71 700 heures
au-delà de 120 °C : 51 400 heures
Matériau du boîtier : alliage d'aluminium, <0,08% cuivre
Revêtement : couche de conversion + 2 couches d'éco-revêtement à base de titane
Matériau du support : acier inoxydable 316L à haute résistance à la traction
Matériau du réacteur: verre chimiquement renforcé (IK09) ou verre bor
Couleur : Gris clair titane
Type de câble : SiHF-OB, 2,0 m résistant à la chaleur,driver distant hors de la zone chaude
Dimensions & poids
Poids de l'appareil : 22,7 kg (50 lb)
Dimensions du produit : 500 x 441 x 96 mm (19,6 x 17,3 x 3,7 pouces)
Plage de réglage du support : ±240°, par pas de 30°
Couleur claire
Blanc froid : 6500 K
Blanc neutre : 4000K
Lumière chaude : 2700K
Options
Objectifs HT et boîtier en acier inoxydable 316L. Impression infrarouge réfléchissante en standard.
Garantie
Garantie limitée du produit de 5 ans
Certification des produits
CE, CEI 60598
Les configurations pour l'Amérique du Nord sont disponibles sur demande.
Technique de l'éclairage et électricité
Flux lumineux : 39 000 lumens (240 W) ou 52 000 lumens (320 W)
Efficacité : 162 lumens/W
Puissance absorbée : 240 W ou 320 W
Plage de tension disponible : 90-305 VCA ou 180-528 VCA
Angles d'assemblage
Optiques haute température : 20°, 40° ou 60° – pour un éclairage ciblé dans les zones de four situées à distance
Construction et performances
Classification IP : IP69K
Résistance aux chocs : IK08
IRC (Ra) standard : >70
Plage de température de fonctionnement : -45°C à +120°C (+248°F)
Durée de vie des LED (L90B10) à +50 °C : 360 000 heures
à +85 °C : 103 000 heures
à +105 °C : 71 700 heures
au-delà de 120 °C : 51 400 heures
Matériau du boîtier : alliage d'aluminium, <0,08% cuivre
Revêtement : couche de conversion + 2 couches d'éco-revêtement à base de titane
Matériau du support : acier inoxydable 316L à haute résistance à la traction
Matériau du réacteur: verre chimiquement renforcé (IK09) ou verre bor
Couleur : Gris clair titane
Type de câble : SiHF-OB, 2,0 m résistant à la chaleur,driver distant hors de la zone chaude
Dimensions & poids
Poids de l'appareil : 22,7 kg (50 lb)
Dimensions du produit : 500 x 441 x 96 mm (19,6 x 17,3 x 3,7 pouces)
Plage de réglage du support : ±240°, par pas de 30°
Couleur claire
Blanc froid : 6500 K
Blanc neutre : 4000K
Lumière chaude : 2700K
Options
Objectifs HT et boîtier en acier inoxydable 316L. Impression infrarouge réfléchissante en standard.
Garantie
Garantie limitée du produit de 5 ans
Certification des produits
CE, CEI 60598
Les configurations pour l'Amérique du Nord sont disponibles sur demande.
Tous les luminaires de la gamme HT fonctionnent en continu jusqu'à une température ambiante de +120 °C, ce qui est entièrement couvert par la garantie. Des pics de température de courte durée pouvant atteindre +130 °C sont autorisés ; au-delà de +130 °C, la garantie devient caduque. Les modèles à courant continu (24 V) sont limités à +110 °C. Cette restriction s'applique à l'ensemble de la gamme, du modèle compact Goby HT au Orca HT.
Nous sommes critiques envers les fournisseurs qui prétendent le contraire. Les puces LED se dégradent physiquement rapidement au-delà de cette limite ; il n'existe pas d'éclairage LED fiable pour des températures ambiantes supérieures à +130°C. La solution réside dans l'ingénierie : positionner le luminaire en dehors de la zone la plus chaude, le protéger contre le rayonnement direct, ou projeter la lumière dans l'espace chaud depuis l'extérieur à l'aide d'une structure de passage. Nous faisons ce choix avec vous pour chaque position.
Dégradation accélérée. Le driver, le composant le plus sensible à la chaleur, est généralement le premier à défaillir, souvent en quelques mois. De plus, la lentille se décolore, le joint sèche et le flux lumineux diminue rapidement. C'est le schéma que nous constatons chez presque tous nos clients avant le passage à des luminaires HT : chez Tata Steel, l'éclairage conventionnel dans le processus sidérurgique tombait systématiquement en panne prématurément.
Les luminaires LED industriels standard sont spécifiés pour des températures allant de -40°C à +50°C. La série HT atteint +120°C grâce à une combinaison de mesures : le driver est situé à l'extérieur de la zone chaude dans un boîtier de driver DRB, le câblage est en silicone résistant à la chaleur, les optiques sont en verre au lieu de plastique, et le boîtier est fabriqué à partir de matériaux spécialement sélectionnés et traités pour supporter la chaleur continue.
Oui. La garantie s'applique sans réserve en cas de fonctionnement en continu à une température ambiante de +120°C ; les luminaires sont conçus pour cela. Des pics de courte durée jusqu'à +130°C sont également couverts. Seule une utilisation structurelle au-delà de +130°C est exclue des conditions de garantie.
Les luminaires AC sont équipés d'un système de détection de température intégré qui les protège contre toute surchauffe. Si la température interne augmente trop, par exemple en raison d’un encrassement important des ailettes de refroidissement, le luminaire réduit automatiquement son intensité lumineuse : avec un bon flux d’air, cette réduction est généralement limitée à environ 50% du flux lumineux, et dans le pire des cas, à 10%. En cas de surchauffe, le luminaire s'éteint complètement. Les modèles CC ne disposent pas de ce système de régulation : ils fonctionnent jusqu'à +110 °C à 100%, la température élevée n'entraînant qu'une légère baisse de leur rendement. Un nettoyage régulier des ailettes de refroidissement permet d’éviter que cette réduction de puissance ne soit nécessaire.
Choisissez en fonction des besoins en éclairage et des conditions d'installation. En règle générale, par ordre croissant de flux lumineux : Goby HT (2 600 lm) pour les petits espaces et les chambres climatiques, Snapper HT (7 000 lm) comme modèle polyvalent compact, Manta HT (14 400 lm) pour un montage au plafond, Barracuda HT (20 600 lm) comme modèle robuste et performant, Linear HT (jusqu’à 25 600 lm) pour les zones linéaires et le Orca HT (jusqu’à 73 600 lm) pour les mâts de grande hauteur et les grands halls. Vous hésitez ? Nous calculons pour vous la configuration adaptée à chaque emplacement, y compris l'étude d'éclairage.
La haute température et le risque d'explosion sont deux questions distinctes. Les appareils de haute température sont marqués CE et construits conformément aux normes IEC, mais ne sont pas certifiés ATEX. Si votre zone chaude est également soumise à un zonage ATEX, veuillez nous décrire la situation : il est souvent possible de choisir l'emplacement des appareils d'éclairage de manière à ce qu'ils restent en dehors de la zone ATEX tout en assurant l'éclairage de celle-ci.
Oui. Les modèles Barracuda HT et Orca HT sont classés IP69K : ils résistent au nettoyage à haute pression et à la vapeur à courte distance. Le modèle Snapper HT est certifié IP67 en version aluminium et IP69K en version acier inoxydable 316L. C'est précisément dans l'industrie agroalimentaire, où se combinent cycles de nettoyage quotidiens et chaleur, que cette caractéristique s'avère déterminante.
Oui. Presque tous les luminaires HT sont disponibles en acier inoxydable 316L (version SS) et, pour les environnements agressifs, il existe en outre une version CHEM offrant une protection chimique supplémentaire. Farm Frites utilise le modèle SN-35-SS Snapper HT en acier 316L dans ses tunnels de séchage : chaleur, vapeurs de graisse et nettoyage combinés.
Oui, et ceci est souvent sous-estimé : pour l'acier chaud, le verre ou les fours, la charge infrarouge directe sur le luminaire est souvent plus importante que ce que la température de l'air pourrait laisser supposer. La série HT utilise donc du verre au lieu du plastique et des matériaux résistants à la chaleur capables de supporter une charge IR. Pour les cas extrêmes, tels que les environnements nucléaires ou de procédés lourds, il existe des versions RAD avec protection contre les radiations.
Oui. La plage de température de fonctionnement s'étend de -45°C à +120°C. Par conséquent, les luminaires conviennent également aux chambres climatiques et aux salles de test qui alternent cycliquement entre chaleur et froid extrêmes, pendant des milliers de cycles, sans que les joints ou l'électronique ne flanchent.
Les pannes dans les zones chaudes vont au-delà d'une simple maintenance. Les zones de four mal éclairées, les lignes de laminage et les voies de circulation augmentent le risque d'incidents, et le remplacement forcé de luminaires au-dessus d'une ligne en fonctionnement est en soi une tâche risquée. Étant donné que les luminaires HT continuent de fonctionner de manière fiable et que le driver est accessible en dehors de la zone chaude, la visibilité du processus et des voies d'évacuation reste garantie, et les remplacements d'urgence risqués pendant la production sont éliminés.
Étant donné que le driver est le composant le plus sensible à la chaleur d'un luminaire LED. En plaçant le driver dans une boîte de driver DRB à l'extérieur de la zone chaude, le LED fonctionne à la chaleur tout en gardant l'électronique au frais. Les DRB-1 (jusqu'à 200 W) et DRB-2 (jusqu'à 2000 W) sont scellés IP67, ont une durée de vie du driver de >130 000 heures et restent accessibles pour la maintenance sans interruption de la production. Des câbles en silicone résistant à la chaleur franchissent la distance jusqu'au luminaire. En standard, le luminaire est livré avec un câble allant jusqu'à 25 mètres (selon le modèle) ; jusqu'à 50 mètres est toujours possible avec le câble standard. Des distances plus importantes, jusqu'à environ 150 mètres, sont également disponibles : le luminaire reçoit alors une fiche spéciale haute température et le câble est livré séparément. Au-delà de 50 mètres, un filtrage supplémentaire dans le câblage peut être nécessaire ; nos ingénieurs déterminent cela par configuration.
Vous montez les luminaires eux-mêmes comme un projecteur industriel standard, avec une bride réglable de ±240°. La différence réside dans le système : vous placez le boîtier de commande DRB hors de la zone chaude dans une position accessible pour la maintenance, et le câble en silicone résistant à la chaleur (standard jusqu'à 25 mètres, disponible jusqu'à environ 150 mètres) est acheminé vers le luminaire. Nous réfléchissons à la position du boîtier de commande et aux chemins de câblage pour chaque projet. L'installation peut être effectuée par votre propre service technique ; l'entretien du boîtier de commande peut ensuite être réalisé sans pénétrer dans la zone chaude.
La durée de vie dépend de la température et est indiquée sous la forme L90B10 : après le nombre d'heures de fonctionnement mentionné, au moins 90% des LED fournissent encore au minimum 90% du flux lumineux d'origine. Pour la gamme HT, la durée de vie est de 360 000 heures à +50 °C, de 103 000 heures à +85 °C et de 71 700 heures à +105 °C (Snapper HT, Goby HT et Linear HT : 90 700 heures) et, à une température constante de +120 °C, 51 400 heures. À titre de comparaison : un fonctionnement en continu correspond à environ 8 760 heures par an ; ainsi, même à +120 °C, cela représente près de six ans d’exposition ininterrompue à la chaleur. Le driver intégré au boîtier DRB est certifié pour une durée de vie supérieure à 130 000 heures et peut être remplacé séparément et facilement.
Peu. L'entretien se limite au nettoyage du verre et des nervures de refroidissement lors des arrêts planifiés : la saleté isole et augmente la température du luminaire. Comme le driver est situé en dehors de la zone chaude, la maintenance du driver peut avoir lieu même pendant la production. Il n'est donc pas nécessaire de stopper une ligne pour l'éclairage.
La gamme HT atteint jusqu'à 230 lm/W (Orca HT), alors que les anciens systèmes à décharge et les installations LED de première génération restent souvent bien en deçà de 100 lm/W : un niveau d'éclairage identique avec une consommation nettement inférieure. Cependant, la principale économie réalisée dans les environnements chauds réside dans la suppression des remplacements : plus de luminaires qui tombent en panne tous les quelques mois, plus besoin de nacelle élévatrice et plus d'arrêt de production. Si vous le souhaitez, nous pouvons calculer pour vous le délai de rentabilité projet par projet.
Les versions AC sont alimentées par la boîte de commande DRB avec une large plage d'entrée, adaptée aux tensions secteur industrielles courantes. De plus, des versions 24V DC sont disponibles pour les applications mobiles et liées aux machines. Celles-ci sont thermiquement limitées à une température ambiante de +110°C.
Oui, via le driver de la boîte DRB, la gradation 0-10V est disponible, avec DALI en option. Ceci est notamment pertinent pour les chambres climatiques et les salles d'essai où le niveau d'éclairage fait partie du protocole d'essai, ainsi que pour les zones où l'éclairage est réduit en dehors des heures de production.
Oui, c'est le cœur de notre approche. Nous évaluons la charge thermique réelle par position d'éclairage (température ambiante et chaleur rayonnante) et la combinons avec un calcul lumineux de l'installation. Ainsi, vous savez à l'avance quel luminaire, à quelle position, garantit la performance. Nous avons fourni cette ingénierie notamment pour Tata Steel, VPK Paper et Rockwool.
Oui. Pour les postes où un luminaire en saillie standard ne suffit pas, pensez aux traversées de fours, l'intégration dans des installations ou la production en série pour les constructeurs de machines, nous concevons des solutions sur mesure basées sur la ligne HT. Nous livrons à des clients industriels et à des fabricants d'équipement d'origine (OEM) dans plus de 25 pays. Expliquez-nous votre situation via le formulaire situé en bas de cette page.
Oui, et en cas de doute sur la charge thermique réelle, nous le recommandons même. Avec une installation d'essai à la position la plus sollicitée, vous verrez avant l'investissement comment le luminaire se comporte dans votre environnement, et nous déterminerons immédiatement la charge thermique réelle à cette position. Contactez-nous via le formulaire en bas de cette page pour organiser une installation d'essai.
Recherchez-vous un éclairage pour un environnement où les luminaires standard ne suffisent pas ? Décrivez votre situation :
Vous n'avez pas tout à portée de main ? Ce n'est pas un problème.
Même avec une photo et une indication de température, nos ingénieurs s'en sortiront.
Vous recevrez une réponse d'un ingénieur avec un conseil concret dans un délai d'un jour ouvrable.
+31(0)33 7859809
Nous utilisons vos données uniquement afin d'évaluer votre demande et d'y répondre de manière appropriée.
