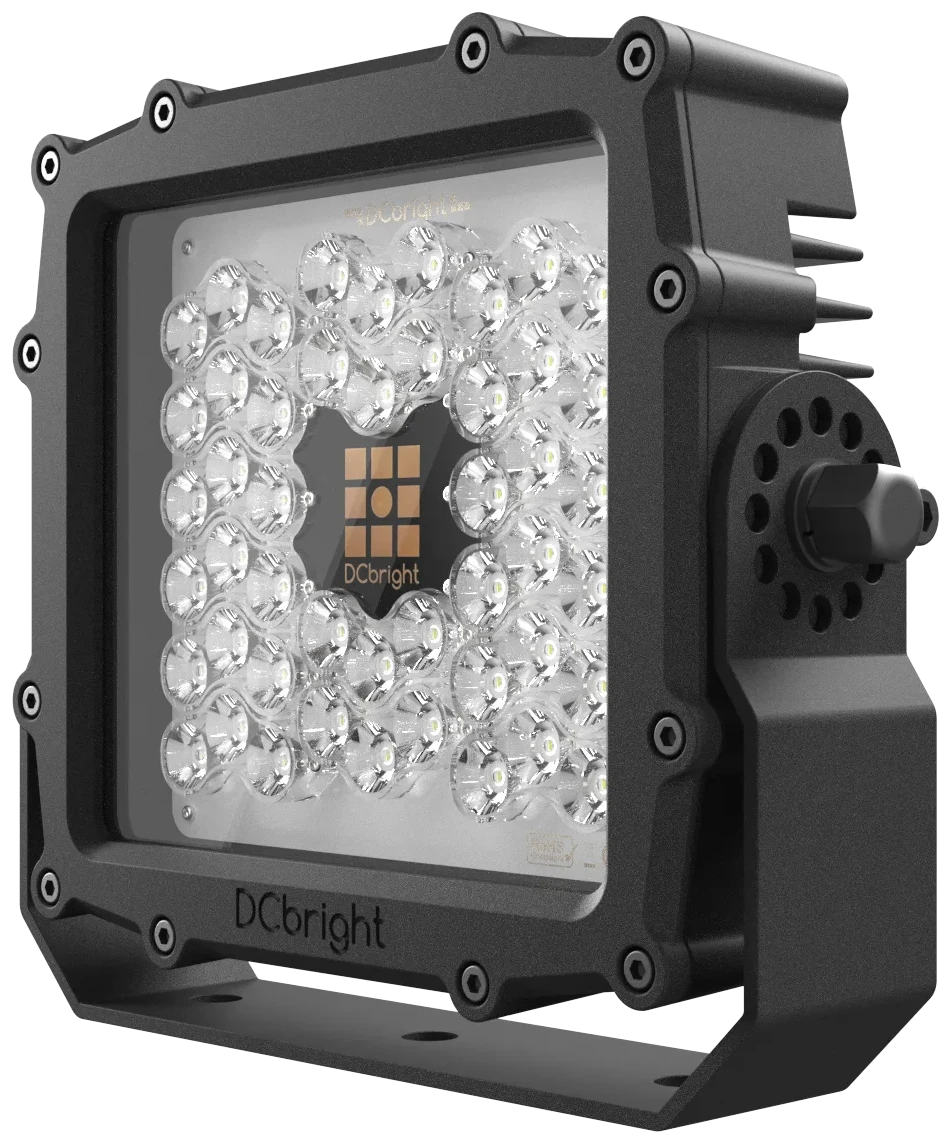

Luminaire indestructible pour l'industrie minière, les grues, l'offshore et l'industrie lourde. Disponible en option en acier inoxydable 316L ou en version haute température jusqu'à +120 °C.
Développé à la demande de l'industrie minière et, depuis treize ans, le luminaire de référence là où la panne n'est pas une option. Disponible en aluminium et en 316L, en version AC et DC, avec une gamme de montage qui va au-delà d'un étrier standard.
Réponse sous 1 jour ouvrable par un ingénieur. Étude d'éclairage et luminaire d'essai gratuits possibles.
Finition aluminium, Noir Titane, avec arceau standard 316L.
320 W, 138 lm/W
ainsi que IP66, IP67 et IP68
avec façade en polycarbonate
en cas de résonance, CEI 60068-2-6
20 ans sur un boîtier 316L
de −45 °C à +120 °C avec le HT
Le luminaire donne sa pleine mesure là où l'impact, la poussière, l'humidité et le fonctionnement continu se conjuguent, et où les temps d'arrêt se traduisent immédiatement par des coûts opérationnels.
Le Barracuda n'est pas adapté à toutes les situations. En définissant clairement ses limites, on obtient un meilleur résultat final.
Des dimensions de boîtier et un schéma de montage identiques pour chaque modèle. Seuls varient le matériau, la limite de température et l'alimentation.
40 800 – 44 100 lm
Aluminium moulé sous pression avec revêtement en titane et étrier en acier 316L. AC jusqu'à 44 100 lm, DC 24 V jusqu'à 40 800 lm pour le réseau de bord des machines.
BAAC01 · BADC01
40 800 – 44 100 lm
Entièrement en acier 316L, électropoli, destiné aux secteurs marin, offshore et chimique. Classe de corrosion C5 et CX, garantie de 20 ans sur le boîtier.
BASS01 · BASS02
20 600 lm tot +120 °C
Pour les zones de fours dans les industries sidérurgique, du verre et du papier. 120 W, verre trempé chimiquement, impression réfléchissant les infrarouges, disponible également en 316L.
BAHT01 · BAHT03
Pour chaque position de montage
Support robuste pouvant supporter jusqu'à 200 G, montage arrière avec caisson de commande à l'arrière, configuration Crane Light Stabilizer et châssis de flèche pour grues à tour à flèche horizontale.
sur demande
Cinq projecteurs, dont la puissance lumineuse est croissante. Le choix approprié dépend des exigences de l'emplacement : le poids, la portée ou le nombre maximal de lumens par boîtier.
| Luminaire | Rôle en ligne | Puissance | IP et IK | Poids |
|---|---|---|---|---|
 Marlin18 000 lumens | Le commutateur entre les lampes de travail et les projecteurs robustes. | 120 W | IP69K / IK10 | 5,5 kg |
 Snapper31 000 lumens | Le projecteur compact pour charges légères, offrant un rendement lumineux maximal par rapport au poids. | 150 à 180 W | IP68 / IK08 | 3,1 kg |
 Snapper HC83 000 lumens | Deux ou trois modules coulés sur un seul support : un maximum de lumière par kilogramme. | 270 à 500 W | IP68 / IK08 | 12,6 kg |
 Barracuda44 100 lumens | Projecteur compact le plus puissant, doté d'une puissance accrue et d'une portée supérieure. | de 240 à 320 W | IP69K / IK10 | Dix kilogrammes et cent grammes |
 Shark50 000 lumens | Projecteur plus efficace, offrant le poids le plus faible par lumen. | 320 W | IP69K / IK10 | 9,2 kilogrammes |
 Orca111 300 lumens | Projecteur le plus puissant, pour le flux lumineux le plus élevé par boîtier. | 800 W | IP69K / IK09 | 22,7 kg |
Chaque modèle Barracuda est disponible en version AC et DC. Choisissez une version et la liste complète des caractéristiques techniques ci-dessous s'adaptera en conséquence : le modèle Barracuda standard, la version en acier inoxydable 316L et les deux versions haute température.
Référence d'article
La version en aluminium pour courant de force et alimentation secteur. Programmable sur une puissance inférieure : veuillez ajouter le suffixe .240W après le code article lors de la commande.
44 100 lm
| Flux lumineux | 44 100 lm, à 240 W 32 600 lm |
| Puissance absorbée | 320 sur 240 W |
| Efficacité | 138 lm/W, à 240 W 136 |
| Optique | Spot de 14°, 38°, 69°, faisceau de 14° × 46°. Combinaisons possibles. |
| Couleurs de lumière | 6500K, 4000K, 2700K et ambre 2200K |
| Bicolore | 4000K et ambre 2200K, commutable en cours de fonctionnement |
| IRC (Ra) | > 70, en option 80 ou 90 |
| Cohérence des couleurs | Ellipse de MacAdam en 3 étapes |
| Plage de tension | 90 à 305 de 180 à 528 VAC |
| Tension nominale | sans objet pour l'AC |
| Consommation d'électricité | env. 0,8 A à 380 V · 1,5 A à 220 V · 2,9 A à 110 V |
| Dimmen | 0–10 V, MLI en DALI-2, ou via NFC |
| Driver | Télécommande TLD320, intégrée dans DRB-1 |
| Type de driver | TLD320, 320 W |
| Courant d'appel | 64 A de crête, T50 400 µs à 220 V |
| Luminaires automatisés | B16 : 4 · C16 : 7 · C25 : 11 · D16 : 8 |
| Protection contre les surtensions | 6 kV ligne-ligne, 10 kV ligne-terre (CEI 61000-4-5) |
| Facteur de puissance et THD | > 0,9 à une charge de 60–100 %, THD < 15 % à 70–100 % |
| Boîtier | aluminium moulé, < 0,08 % cuivre |
| Traitement de surface | couche de conversion avec revêtement électronique en titane à deux couches |
| Appareil dentaire | Acier inoxydable 316L à haute résistance à la traction, ± 240° par paliers de 30° |
| Avant | polycarbonate IK10 ou verre résistant aux chocs IK09 |
| Couleur | Noir Titane |
| Dimensions | 320 × 290 × 90 mm |
| Poids | 10,1 kg, support compris |
| Délai de livraison | Standard sous une semaine, sur-mesure sur demande |
| Type de câble | H07BQ-F, 4 conducteurs (2 × 2,5 mm² + 2 × 0,5 mm²), 2,0 m |
| Connexion | câble préassemblé, fils libres |
| Accessoires | Support de fixation arrière · Crane Light Stabilizer · châssis de flèche de grue à tour · câble de sécurité anti-chute (en option) |
| Classes IP | IP66, IP67, IP68 et IP69K |
| Résistance aux chocs | IK10 avec polycarbonate, IK09 avec verre |
| Classe de corrosion | C5 Industriel et Maritime (ISO 9223) |
| Classe de vibrations | 6 G en résonance (CEI 60068-2-6), choc CEI 60068-2-27 |
| Température de fonctionnement | de −45 à +50 °C |
| Durée de vie des DEL | TM-21 L90B05 > 360 000 heures |
| Durée de vie du driver | ≥ 100 000 h à Tc 75 °C, ≥ 130 000 h à Tc 50 °C |
| driver de MTBF | ≥ 280 000 h à Tc 75 °C (MIL-HDBK-217F) |
| Garantie | 5 ans sur l'ensemble du luminaire |
| Certification | CE, IEC 60598, EN 55015, EN 61547, CEM. Amérique du Nord sur demande. |
| Conditionnement | selon la quantité, sur demande |
Référence d'article
Se connecte directement au réseau de bord de 24 V des machines et des véhicules. Le driver est intégré sur le circuit imprimé, éliminant ainsi le besoin d'un positionnement de driver séparé.
40 800 lm
| Flux lumineux | 40 800 lm, à 240 W 30 000 lm |
| Puissance absorbée | 320 sur 240 W |
| Efficacité | 127 lm/W, à 240 W : 126 |
| Optique | Spot de 14°, 38°, 69°, faisceau de 14° × 46°. Combinaisons possibles. |
| Couleurs de lumière | 6500K, 4000K, 2700K et ambre 2200K |
| Bicolore | 4000K et ambre 2200K, commutable en cours de fonctionnement |
| IRC (Ra) | > 70, en option 80 ou 90 |
| Cohérence des couleurs | Ellipse de MacAdam en 3 étapes |
| Plage de tension | 20 à 35 VCC |
| Tension nominale | 24 V |
| Consommation d'électricité | environ 13,4 A à 24 V, environ 10,0 A à 240 W |
| Dimmen | sur mesure |
| Driver | Drivers DC sur circuit imprimé |
| Type de driver | sans objet, driver sur carte électronique |
| Courant d'appel | sans objet, driver sur carte électronique |
| Luminaires automatisés | sans objet, driver sur carte électronique |
| Protection contre les surtensions | sans objet, driver sur carte électronique |
| Facteur de puissance et THD | sans objet, driver sur carte électronique |
| Boîtier | aluminium moulé, < 0,08 % cuivre |
| Traitement de surface | couche de conversion avec revêtement électronique en titane à deux couches |
| Appareil dentaire | Acier inoxydable 316L à haute résistance à la traction, ± 240° par paliers de 30° |
| Avant | polycarbonate IK10 ou verre résistant aux chocs IK09 |
| Couleur | Noir Titane |
| Dimensions | 320 × 290 × 90 mm |
| Poids | 10,1 kg, support compris |
| Type de câble | H07BQ-F, 2 conducteurs (2 × 2,5 mm²), 2,0 m |
| Connexion | câble préassemblé, fils libres |
| Accessoires | Crane Light Stabilizer · câble de sécurité antichute (en option) |
| Classes IP | IP66, IP67, IP68 et IP69K |
| Résistance aux chocs | IK10 avec polycarbonate, IK09 avec verre |
| Classe de corrosion | C5 Industriel et Maritime (ISO 9223) |
| Classe de vibrations | 6 G en résonance (CEI 60068-2-6), choc CEI 60068-2-27 |
| Température de fonctionnement | de −45 à +50 °C |
| Durée de vie des DEL | TM-21 L90B05 > 360 000 heures |
| Durée de vie du driver | non applicable |
| driver de MTBF | sans objet, driver sur carte électronique |
| Garantie | 5 ans sur l'ensemble du luminaire |
| Certification | CE, IEC 60598, EN 55015, EN 61547, CEM. Amérique du Nord sur demande. |
| Conditionnement | selon la quantité, sur demande |
Référence d'article
Entièrement en acier 316L, électropoli, destiné aux secteurs marin, offshore et chimique. Même performance lumineuse que la version en aluminium.
44 100 lm
| Flux lumineux | 44 100 lm |
| Puissance absorbée | 320 W |
| Efficacité | 138 lm/W |
| Optique | Spot de 14°, 38°, 69°, faisceau de 14° × 46°. Combinaisons possibles. |
| Couleurs de lumière | 6500K, 4000K, 2700K et ambre 2200K |
| Bicolore | 4000K et ambre 2200K, commutable en cours de fonctionnement |
| IRC (Ra) | > 70, en option 80 ou 90 |
| Cohérence des couleurs | Ellipse de MacAdam en 3 étapes |
| Plage de tension | 90 à 305 de 180 à 528 VAC |
| Tension nominale | sans objet pour l'AC |
| Consommation d'électricité | env. 0,8 A à 380 V · 1,5 A à 220 V · 2,9 A à 110 V |
| Dimmen | 0–10 V, MLI en DALI-2, ou via NFC |
| Driver | Télécommande TLD320, intégrée dans DRB-1 |
| Type de driver | TLD320, 320 W |
| Courant d'appel | 64 A de crête, T50 400 µs à 220 V |
| Luminaires automatisés | B16 : 4 · C16 : 7 · C25 : 11 · D16 : 8 |
| Protection contre les surtensions | 6 kV ligne-ligne, 10 kV ligne-terre (CEI 61000-4-5) |
| Facteur de puissance et THD | > 0,9 à une charge de 60–100 %, THD < 15 % à 70–100 % |
| Boîtier | Acier inoxydable 316L |
| Traitement de surface | polis électrolytiquement |
| Appareil dentaire | Acier inoxydable 316L à haute résistance à la traction, ± 240° par paliers de 30° |
| Avant | polycarbonate IK10 ou verre résistant aux chocs IK09 |
| Couleur | acier inoxydable |
| Dimensions | 320 × 290 × 90 mm |
| Poids | 16,0 kg, support compris |
| Type de câble | H07BQ-F, 4 conducteurs (2 × 2,5 mm² + 2 × 0,5 mm²), 2,0 m |
| Connexion | câble préassemblé, fils libres |
| Accessoires | Support de fixation arrière en acier 316L · câble de sécurité anti-chute en option |
| Classes IP | IP66, IP67, IP68 et IP69K |
| Résistance aux chocs | IK10 avec polycarbonate, IK09 avec verre |
| Classe de corrosion | C5 et CX (ISO 9223). Le 316L correspond à la classe CRC III selon la norme EN 1993-1-4, avec un PREN d'environ 24 |
| Classe de vibrations | 6 G en résonance (CEI 60068-2-6), choc CEI 60068-2-27 |
| Température de fonctionnement | de −45 à +50 °C |
| Durée de vie des DEL | TM-21 L90B05 > 360 000 heures |
| Durée de vie du driver | ≥ 100 000 h à Tc 75 °C, ≥ 130 000 h à Tc 50 °C |
| driver de MTBF | ≥ 280 000 h à Tc 75 °C (MIL-HDBK-217F) |
| Garantie | 20 ans sur le boîtier, 5 ans sur toutes les autres pièces. |
| Certification | CE, IEC 60598, EN 55015, EN 61547, CEM. Amérique du Nord sur demande. |
| Conditionnement | selon la quantité, sur demande |
Référence d'article
La version 316L pour le réseau de bord 24 V, destinée aux navires et aux équipements évoluant dans des environnements corrosifs.
40 800 lm
| Flux lumineux | 40 800 lm |
| Puissance absorbée | 320 W |
| Efficacité | 127 lm/W |
| Optique | Spot de 14°, 38°, 69°, faisceau de 14° × 46°. Combinaisons possibles. |
| Couleurs de lumière | 6500K, 4000K, 2700K et ambre 2200K |
| Bicolore | 4000K et ambre 2200K, commutable en cours de fonctionnement |
| IRC (Ra) | > 70, en option 80 ou 90 |
| Cohérence des couleurs | Ellipse de MacAdam en 3 étapes |
| Plage de tension | 20 à 35 VCC |
| Tension nominale | 24 V |
| Consommation d'électricité | environ 13,4 A à 24 V |
| Dimmen | sur mesure |
| Driver | Drivers DC sur circuit imprimé |
| Type de driver | sans objet, driver sur carte électronique |
| Courant d'appel | sans objet, driver sur carte électronique |
| Luminaires automatisés | sans objet, driver sur carte électronique |
| Protection contre les surtensions | sans objet, driver sur carte électronique |
| Facteur de puissance et THD | sans objet, driver sur carte électronique |
| Boîtier | Acier inoxydable 316L |
| Traitement de surface | polis électrolytiquement |
| Appareil dentaire | Acier inoxydable 316L à haute résistance à la traction, ± 240° par paliers de 30° |
| Avant | polycarbonate IK10 ou verre résistant aux chocs IK09 |
| Couleur | acier inoxydable |
| Dimensions | 320 × 290 × 90 mm |
| Poids | 16,0 kg, support compris |
| Type de câble | H07BQ-F, 2 conducteurs (2 × 2,5 mm²), 2,0 m |
| Connexion | câble préassemblé, fils libres |
| Accessoires | Aucun accessoire séparé n'est inclus avec cette version. |
| Classes IP | IP66, IP67, IP68 et IP69K |
| Résistance aux chocs | IK10 avec polycarbonate, IK09 avec verre |
| Classe de corrosion | C5 et CX (ISO 9223). Le 316L correspond à la classe CRC III selon la norme EN 1993-1-4, avec un PREN d'environ 24 |
| Classe de vibrations | 6 G en résonance (CEI 60068-2-6), choc CEI 60068-2-27 |
| Température de fonctionnement | de −45 à +50 °C |
| Durée de vie des DEL | TM-21 L90B05 > 360 000 heures |
| Durée de vie du driver | non applicable |
| driver de MTBF | sans objet, driver sur carte électronique |
| Garantie | 20 ans sur le boîtier, 5 ans sur toutes les autres pièces. |
| Certification | CE, IEC 60598, EN 55015, EN 61547, CEM. Amérique du Nord sur demande. |
| Conditionnement | selon la quantité, sur demande |
Référence d'article
Pour des températures ambiantes allant jusqu'à +120 °C. Grâce au câble résistant à la chaleur de 15 mètres, le driver reste en dehors de la zone chaude.
20 600 lm
| Flux lumineux | 20 600 lm |
| Puissance absorbée | 120 W |
| Efficacité | 172 lm/W |
| Optique | 120° trè large. Optiques HT 20°, 40° ou 60° sur demande. |
| Couleurs de lumière | 6500K, 4000K et 2700K |
| Bicolore | non disponible de série chez HT |
| IRC (Ra) | > 70, en option 80 ou 90 |
| Cohérence des couleurs | Ellipse de MacAdam en 3 étapes |
| Plage de tension | 90–305 V CA |
| Tension nominale | sans objet pour l'AC |
| Consommation d'électricité | env. 0,6 A sous 220 V · 1,1 A sous 110 V |
| Dimmen | 0–10 V, MLI en DALI-2, ou via NFC |
| Driver | BLD320 distant, peut être intégré dans DRB-1 |
| Type de driver | BLD320, 320 W |
| Courant d'appel | 31,2 A crête, T50 1,3 ms sous 220 V |
| Luminaires automatisés | B16: 2 · C16: 4 · C25: 7 · D16: 8 |
| Protection contre les surtensions | 6 kV ligne-ligne, 10 kV ligne-terre (CEI 61000-4-5) |
| Facteur de puissance et THD | > 0,95 pour une charge de 60 à 100 %, THD < 15 % à 60–100 % |
| Boîtier | aluminium moulé, < 0,08 % cuivre |
| Traitement de surface | couche de conversion avec revêtement électronique en titane à deux couches |
| Appareil dentaire | Acier inoxydable 316L à haute résistance à la traction, ± 240° par paliers de 30° |
| Avant | verre trempé chimiquement IK09 ou borosilicate |
| Couleur | Gris clair titane |
| Dimensions | 320 × 290 × 90 mm |
| Poids | 10,1 kg, support compris |
| Type de câble | SiHF-OB résistant à la chaleur, 4 conducteurs (2 × 2,5 mm² + 2 × 0,5 mm²), 15,0 m |
| Connexion | câble préassemblé, fils libres |
| Accessoires | Aucun accessoire séparé n'est inclus avec cette version. |
| Classes IP | IP66, IP67, IP68 et IP69K |
| Résistance aux chocs | IK09 |
| Classe de corrosion | C5 Industriel et Maritime (ISO 9223) |
| Classe de vibrations | 6 G en résonance (CEI 60068-2-6), choc CEI 60068-2-27 |
| Température de fonctionnement | de −45 à +120 °C |
| Durée de vie des DEL | TM-21 L90B05 : > 360 000 h à 50 °C · 103 000 h à 85 °C · 71 700 h à 105 °C · 51 400 h à 120 °C |
| Durée de vie du driver | ≥ 100 000 h à Tc 75 °C, ≥ 130 000 h à Tc 50 °C |
| driver de MTBF | ≥ 280 000 h à Tc 75 °C (MIL-HDBK-217F) |
| Garantie | 5 ans jusqu'à +120 °C |
| Certification | CE, IEC 60598, EN 55015, EN 61547, CEM. Amérique du Nord sur demande. |
| Conditionnement | selon la quantité, sur demande |
Référence d'article
La version haute température en boîtier 316L, destinée aux environnements de processus chauds et corrosifs.
20 600 lm
| Flux lumineux | 20 600 lm |
| Puissance absorbée | 120 W |
| Efficacité | 172 lm/W |
| Optique | 120° trè large. Optiques HT 20°, 40° ou 60° sur demande. |
| Couleurs de lumière | 6500K, 4000K et 2700K |
| Bicolore | non disponible de série chez HT |
| IRC (Ra) | > 70, en option 80 ou 90 |
| Cohérence des couleurs | Ellipse de MacAdam en 3 étapes |
| Plage de tension | 90–305 V CA |
| Tension nominale | sans objet pour l'AC |
| Consommation d'électricité | env. 0,6 A sous 220 V · 1,1 A sous 110 V |
| Dimmen | 0–10 V, MLI en DALI-2, ou via NFC |
| Driver | BLD320 distant, peut être intégré dans DRB-1 |
| Type de driver | BLD320, 320 W |
| Courant d'appel | 31,2 A crête, T50 1,3 ms sous 220 V |
| Luminaires automatisés | B16: 2 · C16: 4 · C25: 7 · D16: 8 |
| Protection contre les surtensions | 6 kV ligne-ligne, 10 kV ligne-terre (CEI 61000-4-5) |
| Facteur de puissance et THD | > 0,95 pour une charge de 60 à 100 %, THD < 15 % à 60–100 % |
| Boîtier | Acier inoxydable 316L |
| Traitement de surface | polis électrolytiquement |
| Appareil dentaire | Acier inoxydable 316L à haute résistance à la traction, ± 240° par paliers de 30° |
| Avant | verre trempé chimiquement IK09 ou borosilicate |
| Couleur | acier inoxydable |
| Dimensions | 320 × 290 × 90 mm |
| Poids | 16,0 kg, support compris |
| Type de câble | SiHF-OB résistant à la chaleur, 4 conducteurs (2 × 2,5 mm² + 2 × 0,5 mm²), 15,0 m |
| Connexion | câble préassemblé, fils libres |
| Accessoires | Aucun accessoire séparé n'est inclus avec cette version. |
| Classes IP | IP66, IP67, IP68 et IP69K |
| Résistance aux chocs | IK09 |
| Classe de corrosion | C5 Industriel et Maritime (ISO 9223) |
| Classe de vibrations | 6 G en résonance (CEI 60068-2-6), choc CEI 60068-2-27 |
| Température de fonctionnement | de −45 à +120 °C |
| Durée de vie des DEL | TM-21 L90B05 : > 360 000 h à 50 °C · 103 000 h à 85 °C · 71 700 h à 105 °C · 51 400 h à 120 °C |
| Durée de vie du driver | ≥ 100 000 h à Tc 75 °C, ≥ 130 000 h à Tc 50 °C |
| driver de MTBF | ≥ 280 000 h à Tc 75 °C (MIL-HDBK-217F) |
| Garantie | 5 ans jusqu'à +120 °C |
| Certification | CE, IEC 60598, EN 55015, EN 61547, CEM. Amérique du Nord sur demande. |
| Conditionnement | selon la quantité, sur demande |
Toutes les valeurs ci-dessus figurent également sur la fiche technique, accompagnées des dimensions et du code de commande.
Le driver est séparé du luminaire et peut être placé dans le boîtier de driver DRB-1. Les valeurs ci-dessous proviennent des fiches techniques d'Upowertek et s'appliquent par driver, et non par luminaire.
320 W, télécommande, dans le DRB-1
T50 400 µs à 220 V
ligne-ligne / ligne-terre, CEI 61000-4-5
à Tc 75 °C, MIL-HDBK-217F
| Driver | B16 | C16 | C25 | D16 |
|---|---|---|---|---|
| TLD320 · AC 320 W | 4 | 7 | 11 | 8 |
| BLD320 · HT 120 W | 2 | 4 | 7 | 8 |
Calculé avec ABB S200 à 220 V, d'après le tableau MCB du fabricant. Valeur indicative pour la phase d'ingénierie et ne remplaçant pas le calcul d'installation ; pour la vérification, nous fournissons un conseil en éclairage et calcul d'installation. Si un luminaire comporte plusieurs drivers, divisez ce nombre par le nombre de drivers.
L'angle du faisceau détermine la destination de la lumière. Vous trouverez ci-dessous les angles mesurés issus de notre propre bibliothèque IES, avec le nom de l'optique indiqué comme référence de commande. Le nom d'une optique ne correspond pas à une valeur mesurée : l'optique à 69° mesure en réalité 72°. Si vous hésitez entre deux angles, nous étayons votre choix par un Étude d'éclairage gratuite.
Feu de route longue portée, 50 à 300 m
Distance moyenne, 30 à 100 m
Éclairage large à proximité, de 15 à 60 m
Élevage ciblé uniquement, jusqu’à 150 m. Présence fréquente dans les grues mobiles.
| Optique | Angle de faisceau 50 % | Veldhoek 10 % | Distance d'application |
|---|---|---|---|
| projecteur de 14° | 13° | 27° | 50 à 300 m. En C90, il est de 14,1° et 27,3°. |
| 38° | 37° | 69° | 30 à 100 m, symétrique |
| 69° | 72° | 103° | 15 à 60 m, symétrique |
| Évasement de 14° × 46° | 13° × 45° | 30° × 70° | jusqu'à 150 m, asymétrique : 45° en C0 et 13° en C90 |
| HT, 120°, très large | 136° | 168° | jusqu'à 15 m, standard pour la version HT |
Sur les grues de levage, les équipements miniers et les installations de transbordement, c'est la fixation qui détermine si un luminaire atteindra sa durée de vie maximale. C'est pourquoi le modèle Barracuda est disponible avec des supports adaptés à chaque application.
Fixation amortissante qui absorbe les vibrations et les chocs continus jusqu'à 200 G. Conçue pour les grues de manutention en vrac et de transbordement.
Le boîtier de commande DRB-1 se fixe directement à l'arrière du luminaire. Un ensemble compact, sans emplacement de transformateur séparé dans le coffret.
Suspension auto-stabilisante qui maintient la lampe de la flèche de grue à l'horizontale, de sorte que le faisceau reste dirigé vers la zone de travail à chaque étape de la flèche.
Châssis empilable destiné à être monté dans la flèche des grues à tour à flèche horizontale.
Un câble de sécurité antichute est disponible en option et constitue souvent une exigence impérative en cas d'installation au-dessus d'une zone de travail. Le boîtier de commande DRB-1 accueille la télécommande et se fixe directement derrière le luminaire à l'aide du support de montage arrière. Le Crane Light Stabilizer dispose de sa propre page produit. Pour les grues à tour, veuillez également consulter Éclairage de grue à tour.
Toutes les dimensions sont en millimètres. Le schéma de montage et les sections des supports figurent dans la fiche technique ; les fichiers DXF et STEP sont disponibles sur demande.
Vues cotées. Ne pas découper les cotes.
| Luminaire | 320 × 290 × 90 mm |
| Poids de l'aluminium | Dix kilogrammes et cent grammes |
| Poids 316L | 16,0 kg |
| Réglage de l'appareil dentaire | ± 240°, par paliers de 30° |
| Longueur des câbles AC et DC | 2,0 m |
| Longueur de câble HT | 15,0 m |
| Conditionnement | sur demande |
Le poids indiqué comprend le support. Les dimensions et le poids de l'emballage sont pris en compte dans les informations fournies, car c'est JEL qui se charge du transport.
Où se trouve le Barracuda dans la pratique, et pourquoi à cet endroit.
Pour les grues portuaires, les grues de transbordement et les grues à tour soumises à des vibrations et à des charges dues au vent en permanence. Le modèle Crane Light Stabilizer et le châssis de flèche peuvent être montés dans n'importe quelle flèche.
Le marché pour lequel le Barracuda a été développé il y a treize ans : les camions de transport, les pelles mécaniques et les engins de manutention de matériaux en vrac. Avec son support renforcé pouvant supporter jusqu'à 200 G.
Pour les grues portuaires, les plateformes offshore et les navires. Revêtement e-coating en titane avec indice de protection IP69K, ou acier 316L intégral pour les environnements soumis aux charges salines les plus extrêmes.
Pour les zones de fours et les processus dans les industries sidérurgique, du verre et du papier jusqu'à +120 °C, là où l'éclairage LED standard s'avère thermiquement insuffisant.
Là où les luminaires LED standard présentent des insuffisances thermiques, le modèle Barracuda HT continue de fonctionner, même en présence de rayonnement infrarouge provenant de fours et de fonderies. Ce luminaire est équipé de série de protections thermiques supplémentaires, d’un verre trempé chimiquement et d’un circuit imprimé réfléchissant les infrarouges.
Le haut-parleur reste en dehors de la zone sensible à la chaleur : un câble SiHF-OB de 15 mètres de long relie le BLD320, qui peut être installé dans le boîtier DRB-1. Disponible en option dans un boîtier en acier inoxydable 316L.
| Durée de vie à +50 °C | 360 000 heures |
| à +85 °C | 103 000 heures |
| à +105 °C | 71 700 heures |
| à +120 °C | 51 400 heures |
TM-21 L90B05. Garantie de 5 ans jusqu'à +120 °C. Voir aussi Éclairage à haute température.
Chaque allégation porte sa condition dans le même sens. Vous trouverez plus d'informations sur les méthodes de test auprès de Qualité des produits et garantie.
Essai au brouillard salin neutre selon la norme ISO 9227, réalisé sur un boîtier moulé préalablement incisé : aucune corrosion filiforme sous le revêtement après 1 007 heures.
Résistant aux vibrations jusqu'à 6 G en résonance, conformément à la norme CEI 60068-2-6 ; avec le support renforcé, il résiste à des chocs allant jusqu'à 200 G.
Conçu à la demande de l'industrie minière, il est depuis treize ans le luminaire de référence sur les engins lourds.
Refonte complète du système d'éclairage du pont et de la grue sur un navire offshore de transport de charges lourdes, équipé de douze modèles Barracuda ainsi que d'un Orca et d'un DarkLicht, tous en version marine.
984 000 lumens au niveau de la grue, 200 lux sous la grue, 7 500 m² de pont dégagé.
Un éclairage de chantier jusqu'à 160 mètres de hauteur sur l'une des plus grandes grues au monde, ne nécessitant aucun entretien et n'éblouissant pas les personnes présentes, grâce au modèle Orca, le grand frère du Barracuda.
Plus de 200 lux sur le lieu de travail avec cinq luminaires.
Structure d'éclairage réutilisable pour l'ensemble d'un parc de grues à tour : éclairage, stockage, transport et montage dans un seul et même système.
74 à 90 % : économies d'énergie, fournies pour plus de 200 grues.
Quatre pages contenant la spécification complète, le dimensionnement et le code de commande. Téléchargement immédiat.
Fichiers STEP ou DXF pour votre propre travail de dessin, y compris le plan de montage du support.
Les 29 versions et optiques du modèle Barracuda au format EULUMDAT (.ldt), regroupées dans un seul fichier zip de 1,6 Mo. DIALux et Relux lisent directement ces fichiers. La référence figure dans le nom du fichier et dans le fichier lui-même. Nous fournissons les fichiers IES sur demande.
Si votre question ne figure pas parmi elles ou si vous souhaitez qu'un calcul soit vérifié, un ingénieur vous répondra dans un délai d'un jour ouvrable.
Non. Le Barracuda est un projecteur industriel à usage intensif. Il est destiné aux applications où un rendement lumineux élevé, un angle de diffusion étendu et une grande robustesse mécanique sont indispensables, c'est-à-dire précisément dans les conditions où une lampe de travail devient le maillon faible. Pour l'éclairage de travail localisé sur une machine, les modèles Piranha et Goby constituent le choix le plus logique.
Le modèle Snapper est compact et léger (2,7 kg), conforme à la norme IP67 et offre un flux lumineux pouvant atteindre environ 31 000 lm. Le modèle Shark délivre environ 50 000 lm à 320 W et est optimisé pour offrir le poids le plus faible par lumen. Le modèle Orca atteint 111 300 lm à partir d’un seul boîtier de 22,7 kg. Le modèle Barracuda se situe entre les deux, avec pour particularité sa gamme de fixations : support robuste jusqu’à 200 G, fixation arrière, Crane Light Stabilizer et support de flèche.
Pour la version AC avec le driver TLD320 : 4 sur un B16, 7 sur un C16, 11 sur un C25 et 8 sur un D16. Pour la version HT avec le BLD320 : 2, 4, 7 et 8. Ces chiffres proviennent du tableau des disjoncteurs du fabricant pour 220 V, calculés avec des ABB S200, et s'appliquent par driver. Il s'agit d'une valeur indicative pour la phase d'ingénierie et non d'un remplacement du calcul d'installation.
Oui. Les versions AC sont à gradation 0-10 V, PWM et DALI-2, et sont également configurables via NFC. Pour la version DC, la gradation est réalisée sur mesure, car elle utilise un courant constant. De plus, chaque modèle AC peut être programmé sur une puissance inférieure : lors de la commande, vous ajoutez le suffixe après le code article, par exemple .240W.
Cela dépend de la hauteur de montage, de l'éclairement souhaité, de la forme de la zone de travail et de la direction du regard de l'opérateur. Il n'existe pas de règle empirique permettant de le déterminer de manière satisfaisante. Nous étayons notre démarche par un calcul d'éclairage, en indiquant également le nombre de luminaires, leur positionnement et les niveaux de lux attendus. La fiche technique indique l'angle mesuré et non le nom de l'optique : l'optique à 69° mesure 72°.
Oui. Le boîtier en aluminium contient moins de 0,08 % de cuivre afin de limiter la corrosion galvanique et est recouvert d’un revêtement électrostatique à deux couches à base de titane ; le support est en acier 316L de série. Cela correspond à la classe de corrosion C5 « Industrial » et « Maritime ». Pour les milieux chimiques agressifs ou l'eau de mer extrêmement salée, il existe une version entièrement en 316L, conforme aux classes C5 et CX, avec un PREN d'environ 24 et une garantie de 20 ans sur le boîtier.
Garantie standard de cinq ans sur l'ensemble du luminaire. Pour un boîtier en 316L, une garantie de vingt ans s'applique au boîtier lui-même et de cinq ans à tout le reste : l'électronique, les composants et les joints. Cette distinction est intentionnelle, afin de vous éviter de remplacer un driver au bout de huit ans en supposant qu'il était couvert par la garantie de vingt ans. La version HT bénéficie d'une garantie de cinq ans jusqu'à +120 °C.
Oui. Le luminaire a été testé selon les indices de protection IP66, IP67, IP68 et IP69K. Toutes ces classes sont mentionnées car elles correspondent à des essais différents : l'indice IP69K concerne les jets de vapeur à haute pression et à haute température, tandis que l'indice IP68 concerne l'immersion. L'un n'implique pas l'autre.
Oui, c'est le domaine pour lequel il a été conçu. La classe de vibration est de 6 G en résonance, testée conformément à la norme CEI 60068-2-6, avec un essai de choc conforme à la norme CEI 60068-2-27. Pour les profils de charge les plus exigeants, nous proposons le support « heavy-duty » jusqu’à 200 G et, pour les positions mobiles sur une flèche de grue, le modèle Crane Light Stabilizer.
Les 360 000 heures correspondent à une valeur TM-21 L90B05 : à ce stade, au moins 95 % des luminaires fournissent encore au minimum 90 % du flux lumineux initial. Cette exigence est plus stricte que les spécifications L70 et L80 couramment utilisées. En fonctionnement continu, cela correspond à plus de 41 ans. Dans la pratique, la LED est rarement le facteur limitant ; les contraintes environnementales, la température, la corrosion et la qualité de l'installation déterminent la durée de vie effective du luminaire sur le terrain.
Aucun entretien périodique du produit ni aucune pièce d'usure ou module remplaçable. Les points d'inspection sont ceux habituellement requis pour les environnements difficiles : vérifier l'étanchéité du presse-étoupe, contrôler le couple de serrage des boulons de fixation et veiller à ce que les ailettes de refroidissement soient exemptes de poussière, de graisse et de dépôts.
Non. Le luminaire n'est pas destiné aux zones présentant des risques d'explosion. Si la norme ATEX est une exigence, veuillez le signaler au préalable afin que nous déterminions ensemble une solution adaptée.
Oui. Ce luminaire est intégré de manière permanente depuis plus de treize ans dans les équipements miniers, les grues et les machines lourdes. Pour la production en série, nous adaptons l'optique, la tension, la température de couleur et les accessoires de montage à l'architecture de la machine.
CE, IEC 60598, EN 55015, EN 61547 ainsi que la directive CEM. La norme IEC 60598 couvre la construction, la sécurité électrique et le comportement thermique. En outre, elle aide le luminaire à se conformer à la norme EN 12464-2 relative à l'éclairage de sécurité des zones de travail industrielles extérieures. Des configurations pour l'Amérique du Nord sont disponibles sur demande.
Parlez-nous de l'application, de l'emplacement et de la portée du projet. Nous vous aiderons à choisir l'exécution, l'optique et l'accessoire de montage.
Vous recevrez une réponse de la personne qui réalise également votre calcul d'éclairage.
Nous utilisons vos données exclusivement pour examiner votre demande et y répondre.
