Une grue à tour surplombe l'ensemble. Ce que vous y suspendez rayonne non seulement sur votre chantier, mais également dans les chambres avoisinantes. Grâce à des luminaires à coupure totale intégrés dans un châssis de grue dédié, la lumière reste confinée à l'intérieur des clôtures de chantier.
Sur le chantier MORE à Leyde, cela s'est traduit par une réduction de 73 pour cent de la consommation d'énergie et par le titre de chantier le plus performant des Pays-Bas. Non pas parce qu'il y avait moins d'éclairage, mais parce qu'il n'y avait plus de pertes lumineuses en dehors de la zone.
Un projecteur classique fonctionne au moyen d'une lentille et diffuse la lumière dans toutes les directions permises par celle-ci. À des dizaines de mètres au-dessus du chantier, cela se traduit par : une partie dirigée vers le bas pour éclairer la zone de travail, une partie horizontale se propageant dans le quartier, et une partie dirigée vers le ciel. Cette dernière partie a été financée, produite et projetée vers le haut sans utilité pour quiconque.
Nous ne fournissons pas de luminaires individuels pour grue à tour. La différence sur le chantier ne réside pas dans le luminaire lui-même, mais dans les éléments qui l'entourent : le châssis, la répartition et la manière dont l'ensemble est fixé à la flèche. Il s'agit d'un système unique, conçu délibérément de telle sorte qu'un technicien n'a plus aucune intervention à y effectuer en hauteur.

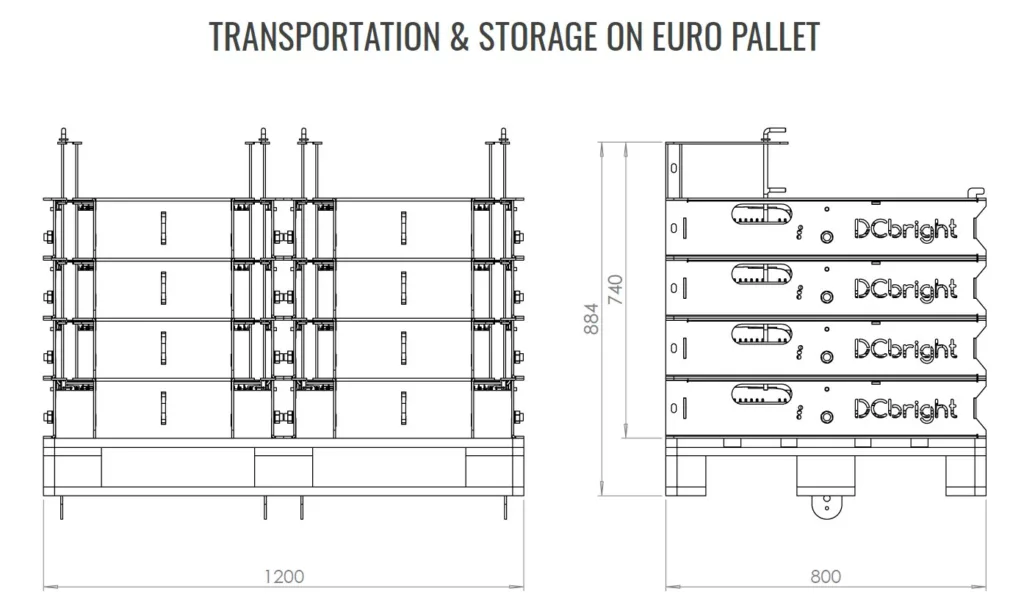

Chaque cadre supporte un luminaire et est entièrement assemblé au sol. Habituellement, quatre luminaires sont suspendus par mât de grue, à 0, 90, 180 et 270 degrés, de sorte que le chantier soit éclairé tout autour.
Châssis, luminaire, unité de raccordement et mode de fixation de l'ensemble sur la flèche. Quiconque l'a vu une fois sait immédiatement ce qu'il convient de faire sur le chantier et ce qu'il ne faut pas faire.
La grue à tour n'est pas un concept unique. Un modèle à flèche horizontale éclaire le chantier à partir d'un point fixe, tandis qu'une grue à flèche relevable s'incline, ce qui entraîne le déplacement de la faisceau et éloigne la lumière de l'endroit où vous souhaitez l'avoir. Et sur la flèche elle-même, là où se déplace le chariot et où est suspendue la charge, un projecteur directionnel est nécessaire plutôt qu'un faisceau lumineux large.
La flèche est horizontale et les luminaires éclairent vers le bas à partir d'un point fixe. Ici, le contrôle de l'éclairage est primordial : la coupure totale (full cut-off) maintient l'ensemble du flux lumineux à l'intérieur de l'enceinte du chantier. Il s'agit de l'installation standard et de la configuration retenue pour ce projet.
| Luminaire | DarkLight One |
| Flux lumineux | de 68 400 à 102 600 lm |
Une flèche basculante s'incline, et un luminaire fixe monté dessus s'incline avec elle. Le faisceau s'écarte alors de la zone de travail précisément au moment où vous en avez besoin. Le Crane Light Stabilizer maintient le faisceau orienté pendant que la flèche se déplace.
| Luminaire | Shark CC ou Barracuda CA |
| Flux lumineux | jusqu'à 50 000 lm |
Dans la flèche elle-même, là où se déplace le chariot et où est suspendue la charge, un projecteur directionnel est nécessaire de préférence à un faisceau large. Grâce au support spécial, ce luminaire se monte facilement sur la flèche. Si la flèche elle-même est mobile, le stabilisateur de grue (Crane Light Stabilizer) constitue le meilleur choix.
| Luminaire | Barracuda CA ou CC |
| Flux lumineux | 32 600 à 44 650 lm |
Deux projets en cours, enregistrés après livraison. Les images montrent ce qu'un calcul ne peut transmettre : la netteté de la limite de la lumière sur les grilles de chantier et l'obscurité qui persiste au-delà.
En collaboration avec Ballast Nedam Materieel et Heddes. Les luminaires DarkLicht étant plus compacts, il a été possible d'en installer quatre par grue là où il n'y en avait auparavant que trois : un meilleur éclairage sur le chantier tout en réduisant la consommation de 73 %.
Le projet SSB à Alkmaar, filmé pendant le travail. Veuillez prêter attention à la limite du chantier : c'est là que la lumière s'arrête, et c'est précisément l'effet de la coupure.
Voir également le cas de la Chantier MORE à Leyde, de flotte de grues à tour de Van der Spek et le galerie de photos.
“ Nous utilisons les systèmes d'éclairage de JEL Products sur toutes nos grues à tour. La visibilité, la qualité des produits et le service ont fait leurs preuves au quotidien. Après avoir utilisé cette solution, nous ne souhaitons plus revenir à autre chose. ”
Les grues à tour constituent le domaine dans lequel nous sommes présents depuis le plus longtemps et où notre expertise est la plus étendue : des loueurs de grues qui modernisent l'ensemble de leur flotte aux fabricants qui intègrent d'origine nos systèmes d'éclairage dans leurs machines.
Davantage de travail est disponible auprès de projets en en de galerie de photos.
Toutes les spécifications sont regroupées au même endroit, ce qui vous évite d'avoir à comparer trois pages côte à côte. La puissance, la hauteur de coupure et le nombre de projecteurs adaptés à votre grue dépendent de la hauteur de levage et des dimensions du chantier ; nous nous chargeons de ces calculs.
| Spécification | Châssis de grue DarkLicht | Support pivotant Barracuda | Stabilisateur lumineux pour grue |
|---|---|---|---|
| À quelle fin | flèche déployée, éclairage de chantier | flèche, chariot et charge | flèche relevable et flèche en treillis |
| Désignation du type | DL-CCB-400+DIS et DL1-600CCB | BA48-SWB | CLS |
| Luminaire | DarkLight One | Barracuda CA ou CC | Shark CC ou Barracuda CA |
| Flux lumineux par luminaire | de 68 400 à 102 600 lm | 32 600 à 44 650 lm | jusqu'à 50 000 lm |
| Puissance absorbée | 400 ou 600 W | 240 sur 320 W | de 240 à 320 W |
| Efficacité | 171 lm/W | 139 lm/W en courant alternatif | 156 lm/W pour Shark |
| Commande d'éclairage | coupure totale de 63° à 75° | Spot de 14°, 38°, 69°, 14° × 46° | optique de lentille par distance de travail |
| Activité physique | fixe, modules pivotants à 90° | vitesse d'oscillation réglable | stabilisateur, le faisceau reste orienté |
| Plage de tension | 230 à 400 VAC | 90-305 ou 180-528 VCA, 20-35 VCC | 35 à 60 VCC ou 90 à 305 VCA |
| Répartition | dans le châssis à 400 W, unité séparée à 600 W | Stagiaire | par exécution |
| Appareils d'éclairage par image | 1, habituellement 4 par mât | Un par tranche | 1 par stabilisateur |
| Circuit | minuterie ou interrupteur crépusculaire encastrable | sur demande | sur demande |
| Indice de protection et indice de résistance aux chocs | IP67 / IK07 | IP69K / IK10 | IP69K / IK10 |
| Poids par luminaire | 14,0 à 15,0 kg | Dix kilogrammes et cent grammes | de 9,2 à 10,1 kg |
| Poids du cadre | 29,2 kg, brut 44,1 kg à 400 W | 9,3 kg avec étrier | sur demande |
| Couleurs de lumière | de 5700K à 1700K, standard 4000K | 6500K, 4000K, 2700K, ambre 2200K | 6500K, 4000K, 2700K |
| Température de fonctionnement | de -45 à +50 °C | de -45 à +50 °C | de -45 à +50 °C |
| Durée de vie des DEL | L90B05 103 500 heures | L90B05 360 000 heures | L90B05 360 000 heures |
| Garantie | 5 ans | 5 ans | 5 ans |
C'est l'élément qui distingue un ensemble de grues à tour de quatre projecteurs fixés sur une poutre. Le seuil de coupure est l'angle au-delà duquel aucun luminaire n'émet plus de lumière, et il peut être réglé sur site entre 63 et 75 degrés. Pour une grue de cinquante mètres, vous choisissez un angle différent de celui d'une grue de vingt-cinq mètres, car la distance par rapport aux clôtures du chantier est la même, mais l'angle de vision est différent.
Les modules réflecteurs peuvent en outre pivoter de 90 degrés, dans les deux sens. Vous pouvez ainsi adapter la répartition de la lumière à la configuration du chantier plutôt qu'à un cercle.
La norme EN 12464-2 fixe les exigences relatives à l'éclairement et à l'uniformité sur les lieux de travail extérieurs, avec une valeur indicative de 50 lux autour de la grue ; en cas d'accident lié à un éclairage insuffisant, c'est le document qui sera requis. La directive NSVV sur les nuisances lumineuses fixe les limites applicables à l'extérieur du site. Nous vérifions ces deux aspects et fournissons le rapport gratuitement, même si vous achetez l'équipement ailleurs. Voir Conseil en éclairage et calcul d'éclairage.
Vous trouverez ci-dessus les différences au sein même de la grue à tour. Par ailleurs, une grue à montage fixe diffère légèrement d’une grue à tour mobile à montage rapide ou d’une grue télescopique : les points de montage, l’ordre de montage et les contraintes vibratoires varient. Si vous utilisez plusieurs types de grues, nous harmonisons les kits entre eux afin que vos monteurs puissent travailler avec un seul et même système.
Des grues à montage rapide des marques Liebherr, Spierings et Potain, équipées d'un dispositif spécifique permettant leur montage de nuit.
Le Crane Light Director pour grues télescopiques, où la lumière doit s'incliner avec la flèche.
Le Crane Light Stabilizer maintient le faisceau en place pendant le mouvement de la flèche.
Éclairage pour le transbordement et les chemins de roulement de grues, là où le sel, le vent et le fonctionnement continu dictent les exigences.
Ne trouvez-vous pas votre question ? Veuillez nous appeler en ayant sous la main le type de grue et la hauteur de levage ; vous saurez ainsi en moins de cinq minutes ce qui est requis.
Le contrôle de l'éclairage et le système qui l'entoure. Un projecteur classique fonctionne à l'aide d'une lentille et perd toujours une partie de sa lumière vers le haut et sur les côtés. Le DarkLicht utilise un réflecteur parabolique grâce auquel aucune lumière ne s'échappe au-delà de la limite de coupure définie. De plus, la répartition est intégrée au châssis et l'ensemble est monté au sol, ce qui évite tout raccordement en hauteur.
Non, et c'est là l'idée fausse la plus répandue. Les 50 mètres correspondent à la distance entre le luminaire et le plan de travail, et non à la hauteur de la grue. Un luminaire installé à 90 mètres convient parfaitement, pour autant que le bâtiment mesure alors 40 mètres de haut ; la distance par rapport à la zone de travail demeure ainsi dans les limites admissibles. La version de 600 W s'utilise jusqu'à 50 mètres au-dessus du plan de travail, et la version de 400 W jusqu'à 35 mètres, avec une limite inférieure fixée à 15 mètres. Par conséquent, sur les chantiers de grande hauteur, il est d'usage de déplacer les luminaires au fur et à mesure de l'avancement de la construction.
Pour les bâtiments de grande hauteur, oui, et il ne s'agit pas d'une lacune, mais de la seule manière de procéder correctement. À mesure que le bâtiment s'élève, la distance par rapport au plan de travail diminue ; si vous laissez les luminaires en place, le chantier est suréclairé et la lumière parasite vers l'environnement augmente. Le déplacement des luminaires permet de maintenir le niveau d'éclairage tout en limitant les nuisances. Dans notre plan d'éclairage, nous indiquons à partir de quelle hauteur de construction cette mesure est judicieuse.
Chaque cadre supporte un luminaire. Habituellement, quatre sont installés par mât de grue, à 0, 90, 180 et 270 degrés, afin que le chantier soit éclairé tout autour et qu'aucune zone d'ombre ne se crée lorsque la flèche pivote. Le cadre est un produit autonome et est souvent fourni comme accessoire avec l'éclairage.
Le système de contrepoids est universel et s'adapte à toutes les marques courantes de grues à tour. Ce dont nous avons besoin, c'est de la marque, du type et de la hauteur sous crochet ; c'est sur cette base que nous déterminons la variante de châssis et la position sur la flèche. En cas de doute, veuillez joindre une photo du point de montage.
Jusqu'à quatre par cadre. Sur le chantier MORE à Leyde, quatre luminaires ont pu être installés là où il n'y en avait auparavant que trois, car les luminaires DarkLicht sont plus compacts. Le nombre exact dépend de la hauteur de levage et des dimensions du chantier, et nous en tenons compte dans le calcul d'éclairage.
Cela découle de la hauteur de levage et de la distance par rapport aux barrières de chantier. À titre de règle empirique : 75 degrés pour une flèche basse ou un site exigu, 72 degrés par défaut, 69 degrés pour une uniformité maximale, 66 degrés au-delà de cinquante mètres et 63 degrés en cas d'exigences strictes en matière de nuisances lumineuses. L'inclinaison est réglable sur site, ce qui permet également de l'adapter lors du déplacement de la grue vers un chantier ultérieur.
C'est précisément pour cela que le système a été conçu. Au-dessus de la limite, l'émission lumineuse est nulle, vers l'avant comme vers l'arrière, de sorte que la lumière reste confinée à l'intérieur des clôtures de chantier et n'atteint pas les façades adjacentes. Chez MORE à Leiden, cela s'est traduit, outre une économie de 73 pour cent, par l'obtention du titre de chantier le plus performant des Pays-Bas.
Oui, cet équipement est également conçu à cet effet. Nous effectuons des contrôles conformément à la norme EN 12464-2 pour le niveau d'éclairage sur le chantier et à la directive de la NSVV relative aux nuisances lumineuses pour ce qui se trouve en dehors du site, et nous fournissons ces établissement de rapports Veuillez indiquer dans votre demande qu'il s'agit d'une autorisation, afin que nous puissions adapter notre rapport en conséquence.
La plus grande partie du travail s'effectue au sol : le cadre est entièrement assemblé avec les luminaires, la distribution et le réglage de la coupure. En hauteur, seules la suspension du cadre et la connexion d'un câble d'alimentation restent à effectuer. Cela réduit le temps d'ascension et, plus important encore, cela évite les travaux de raccordement à un emplacement où une erreur impose une seconde montée.
Le tableau de distribution complet pour les luminaires, livré prêt à l'emploi et testé avant la livraison. Vous n'y raccordez qu'un seul câble d'alimentation et les luminaires y sont déjà reliés. Dans cette même unité, nous pouvons intégrer un interrupteur horaire ou un interrupteur crépusculaire, de sorte que l'éclairage s'adapte automatiquement aux horaires de chantier, évitant ainsi qu'une personne doive y penser. Une commutation séparée par groupe de luminaires est également possible, par exemple pour ne laisser fonctionner que l'éclairage d'orientation en dehors des heures de travail.
Oui, par le biais de l'horloge programmable ou de l'interrupteur crépusculaire situé dans le boîtier de raccordement. Sur un chantier situé à proximité d'habitations, cela fait souvent toute la différence entre la présence et l'absence de plaintes : la grue n'a pas besoin de rester allumée lorsqu'il n'y a personne, et personne n'a besoin d'intervenir à cet effet le soir venu. Pour les projets intra-urbains, un tel dispositif de commutation constitue parfois même une condition d'octroi du permis.
Via un seul câble d'alimentation vers l'unité de raccordement ; la répartition vers les luminaires y est déjà intégrée. Le nombre de luminaires pouvant être raccordés à un même circuit dépend de la puissance et de la longueur du câble le long du mât ; nous effectuons ce calcul sur demande et le fournissons sous forme de tableau de charge avec le projet.
Les luminaires ont un indice de protection IP67 et IK07, et les cadres sont en acier galvanisé à chaud. Une grue à tour est en mouvement constant et reste à l'extérieur pendant des mois ; la fixation a été choisie en conséquence. Pour un calcul spécifique de la charge de vent, nous avons besoin des caractéristiques de la grue.
Oui, il s'agit de la commande la plus fréquente. Les entreprises de construction et les loueurs transforment généralement leur flotte de manière progressive, après une installation d'essai sur une seule grue. Nous examinons les points de montage existants ainsi que le câblage présent, afin que la transformation puisse s'intégrer dans le cadre d'une opération de maintenance régulière.
Oui, sur une seule grue de votre flotte. Lors d'un processus de conversion, c'est également l'ordre judicieux : faire fonctionner d'abord une grue pendant une saison, puis seulement le reste. Vos mécaniciens constatent ainsi immédiatement comment le montage se traduit dans la pratique.
Un blanc froid offre le contraste le plus net sur le chantier, mais est perçu comme plus agressif par les riverains. Si les travaux bordent des habitations ou une zone naturelle, une couleur plus chaude est généralement préférable ; la gamme s'étend de 5700K à 1700K, 4000K constituant la norme.
Garantie d'utilisation industrielle de cinq ans sur l'ensemble de l'ensemble, le châssis et les équipements. Celle-ci s'applique en cas d'utilisation intensive sur le chantier, y compris le montage et le démontage répétés de la grue ainsi que le transport entre les projets.
La marque, le type, la hauteur de levage et les dimensions du site suffisent pour commencer. Nous déterminons le nombre de luminaires, la puissance, la position de coupure et la variante de mât, et nous calculons le niveau d'éclairage sur le chantier conformément à la norme EN 12464-2, incluant une évaluation des nuisances lumineuses.
