Barracuda LED-Flutlichtstrahler

Q: Ist die Barracuda eine Arbeitsleuchte?

Nein. Der Barracuda ist ein hochbelastbarer Industrie-Flutlichtstrahler. Er ist für Einsätze konzipiert, bei denen hohe Lichtleistung, große Ausleuchtung und mechanische Robustheit gefragt sind – genau jene Bedingungen, unter denen eine Arbeitsleuchte zum Schwachpunkt wird. Für die lokale Arbeitsbeleuchtung an einer Maschine sind der Piranha und der Goby die naheliegende Wahl.

Q: Worin besteht der Unterschied zu den Modellen Snapper, Shark und Orca?

Der Snapper ist kompakt und leicht, wiegt 2,7 kg, entspricht der Schutzart IP67 und liefert bis zu etwa 31.000 lm. Der Shark liefert bei 320 W etwa 50.000 lm und ist auf das geringstmögliche Gewicht pro Lumen optimiert. Der Orca erreicht 111.300 lm aus einem einzigen Gehäuse mit einem Gewicht von 22,7 kg. Das Modell Barracuda liegt dazwischen und unterscheidet sich durch das Befestigungsprogramm: Heavy-Duty-Halterung bis 200 G, Heckbefestigung, Crane Light Stabilizer und Auslegerrahmen.

Q: Wie viele Leuchten dürfen an einen Leitungsschutzschalter angeschlossen werden?

Bei der AC-Ausführung mit dem TLD320-Treiber: 4 an einem B16, 7 an einem C16, 11 an einem C25 und 8 an einem D16. Bei der HT mit dem BLD320: 2, 4, 7 und 8. Diese Zahlen stammen aus der MCB-Tabelle des Herstellers bei 220 V, berechnet mit ABB S200, und gelten pro Treiber. Es handelt sich um einen Richtwert für die Planungsphase und nicht um einen Ersatz für die Installationsberechnung.

Q: Kann der Barracuda gedimmt oder in eine Steuerung integriert werden?

Ja. Die AC-Ausführungen dimmen über 0–10 V, PWM und DALI-2 und sind zudem per NFC einstellbar. Bei der DC-Ausführung ist das Dimmverhalten eine Maßanfertigung, da dort ein Konstantstrom verwendet wird. Jedes AC-Modell lässt sich darüber hinaus auf eine geringere Leistung programmieren: Bei der Bestellung setzen Sie das Suffix hinter den Artikelcode, zum Beispiel .240W.

Q: Welchen Blickwinkel wähle ich?

Das hängt von der Montagehöhe, der gewünschten Beleuchtungsstärke, der Form des Arbeitsbereichs und der Blickrichtung des Bedieners ab. Es gibt keine Faustregel, die dies hinreichend bestimmt. Wir untermauern dies mit einer Lichtberechnung und geben dabei auch die Anzahl der Leuchten, die Positionierung und die erwarteten Lux-Werte an. Auf dem Datenblatt ist der gemessene Winkel angegeben, nicht der Name der Optik: Die 69°-Optik misst 72°.

Q: Ist der Barracuda für den Einsatz in korrosiven Umgebungen geeignet?

Ja. Das Aluminiumgehäuse enthält weniger als 0,08 % Kupfer, um galvanische Korrosion zu begrenzen, und ist mit einer zweischichtigen E-Beschichtung auf Titanbasis versehen; die Halterung besteht standardmäßig aus 316L. Dies entspricht der Korrosionsklasse C5 (Industrial und Maritime). Für aggressive Chemikalien oder extrem salzhaltiges Wasser ist die vollständig aus 316L gefertigte Ausführung erhältlich, mit den Korrosionsklassen C5 und CX, einem PREN-Wert von ca. 24 sowie einer 20-jährigen Garantie auf das Gehäuse.

Q: Worauf erstreckt sich die Garantie genau?

Standardmäßig fünf Jahre auf die komplette Leuchte. Bei einem Gehäuse aus 316L gelten zwanzig Jahre für das Gehäuse selbst und fünf Jahre für alles andere: Elektronik, Komponenten und Dichtungen. Diese Unterscheidung ist bewusst gewählt, damit Sie nicht nach acht Jahren einen Treiber mit der Annahme ersetzen, dass dieser unter die zwanzig Jahre fiel. Die HT-Ausführung ist auf fünf Jahre bis +120 °C ausgelegt.

Q: Ist das Barracuda für die Hochdruckreinigung geeignet?

Ja. Die Leuchte ist nach IP66, IP67, IP68 und IP69K geprüft. Diese Klassen werden alle genannt, da es sich um unterschiedliche Prüfungen handelt: IP69K ist Hochdruck- und Hochtemperatur-Dampfstrahlen, IP68 ist Untertauchen. Das eine impliziert das andere nicht.

Q: Ist das Modell Barracuda für extreme Vibrationen geeignet?

Ja, genau für diesen Anwendungsbereich wurde er entwickelt. Die Schwingungsklasse beträgt 6 G bei Resonanz, geprüft gemäß IEC 60068-2-6, mit Stoßprüfung gemäß IEC 60068-2-27. Für die anspruchsvollsten Belastungsprofile liefern wir die Heavy-Duty-Halterung bis 200 G und für bewegliche Positionen in einem Kranausleger das Modell Crane Light Stabilizer.

Q: Was ist die tatsächliche Lebenserwartung?

Die 360.000 Stunden entsprechen einem TM-21-L90B05-Wert: Zu diesem Zeitpunkt liefern mindestens 95 % der Leuchten noch mindestens 90 % der ursprünglichen Lichtleistung. Dies ist strenger als die üblichen L70- und L80-Angaben. Bei Dauerbetrieb entspricht dies einer Lebensdauer von gut 41 Jahren. In der Praxis ist die LED selten der begrenzende Faktor; Umgebungsbelastung, Temperatur, Korrosion und Installationsqualität bestimmen, welche Lebensdauer die Leuchte im Einsatz tatsächlich erreicht.

Unverwüstliche Leuchte für Bergbau, Krane, Offshore und Schwerindustrie. Optional in Edelstahl 316L oder als Hochtemperatur-Ausführung bis +120 °C.

Entwickelt auf Anfrage der Bergbauindustrie und seit dreizehn Jahren die Referenzleuchte, bei der Ausfall keine Option ist. Lieferbar in Aluminium und 316L, in AC und DC, mit einem Montageprogramm, das über einen Standardbügel hinausgeht.

Antwort innerhalb eines Werktags durch einen Ingenieur. Kostenlose Lichtberechnung und Testleuchte möglich.

Ausführung in Aluminium, Titanium Black, mit serienmäßiger Halterung aus 316L.

Lichtstrom

44.100 lm

320 W, 138 lm/W

Schutz

IP69K

auch IP66, IP67 und IP68

Schlagfestigkeit

IK10

mit Polycarbonatfront

Trilling

6 G

bei Resonanz, IEC 60068-2-6

Garantie

5 Jahre

20 Jahre auf einem 316L-Gehäuse

Temperatur

+120 °C

von −45 °C bis +120 °C mit dem HT

Ausführungen Spezifikationen Optiken Montage Downloads Häufig gestellte Fragen

Entscheidungshilfe

Wann sollten Sie sich für das Modell Barracuda entscheiden?

Die Leuchte ist dort am stärksten, wo Stoßeinwirkung, Staub, Feuchtigkeit und Dauerbetrieb zusammentreffen und wo Ausfallzeit direkte Betriebskosten bedeutet.

Maximale Stoßfestigkeit und IP69K sind eine harte Anforderung
Die Leuchte muss kontinuierlichen Vibrationen und Stößen von bis zu 200 G mit der Schwerlasthalterung standhalten.
Die Montageposition erfordert eine spezielle Halterung: Rearmount, Crane Light Stabilizer oder Auslegerrahmen
An Kränen, schweren Maschinen oder Schüttgutanlagen wird pro Leuchte viel Licht benötigt.
AC und DC kommen in einer Flotte vor
Die Umgebung ist korrosiv oder erreicht bis zu +120 °C.

Wenn eine andere Leuchte besser passt

Der Barracuda ist nicht für jede Aufgabe geeignet. Wenn man sich über die Grenzen im Klaren ist, erzielt man ein besseres Endergebnis.

Gewicht und Einbauraum geben den Ausschlag: Dann die Snapper von de Marlin
Maximale Lumen pro Watt und pro Kilo ist die Hauptanforderung: dann die Shark
Eine Leuchte muss ein großes Gelände oder eine hohe Mastposition überbrücken: Dann die Orca
Vollständige Lichtabschirmung gegen Lichtbelästigung ist erforderlich: dann DarkLicht
ATEX- oder Ex-Zertifizierung ist erforderlich
Eine Standard-Innenleuchte für leichte Anwendungen ist ausreichend

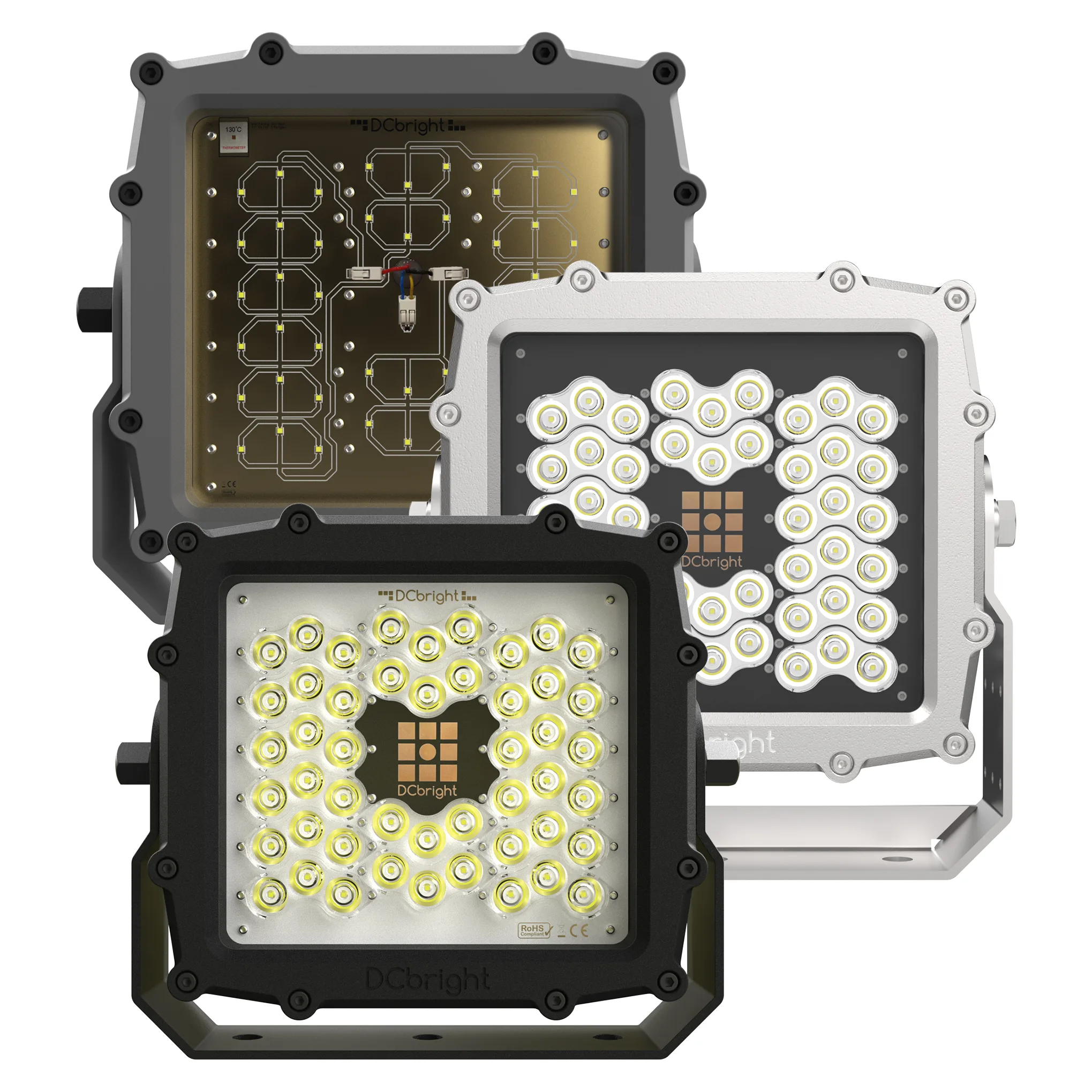

Ausführungen

Vier Ausführungen

Dieselbe Gehäusegröße und dasselbe Montagemuster in jeder Ausführung. Was sich unterscheidet, sind das Material, die Temperaturgrenze und die Stromversorgung.

Barracuda AC und DC

40.800 – 44.100 lm

Gegossenes Aluminium mit Titan-E-Beschichtung und 316L-Bügel. AC bis zu 44.100 lm, DC 24 V bis zu 40.800 lm für das Bordnetz von Maschinen.

BAAC01 · BADC01

Barracuda 316L

40.800 – 44.100 lm

Vollständig aus 316L, elektropoliert, für Schifffahrt, Offshore und Chemie. Korrosionsklasse C5 und CX, 20 Jahre Garantie auf das Gehäuse.

Siehe auch: korrosionsbeständige Beleuchtung

BASS01 · BASS02

Barracuda HT

20.600 lm bis +120 °C

Für Ofenzonen in der Stahl-, Glas- und Papierindustrie. 120 W, chemisch gehärtetes Glas, infrarotreflektierender Aufdruck, auch in 316L.

Siehe auch Beleuchtung bei hohen Temperaturen

BAHT01 · BAHT03

Barracuda – Maßanfertigung

Für jede Montageposition

Hochbelastbarer Ausleger bis 200 G, Heckmontage mit Antriebsbox am Heck, Crane Light Stabilizer und Auslegerrahmen für Flattop-Turmdrehkrane.

auf Anfrage

Produktfamilie

Die Stellung des Barracuda innerhalb der Produktfamilie

Fünf Flutlichter, ansteigend in der Leistung. Die richtige Wahl hängt davon ab, was die Position erfordert: Gewicht, Reichweite oder maximale Lumen pro Gehäuse.

Leuchte	Rolle in die Linie	Leistung	IP und IK	Gewicht
Marlin 18.000 Lumen	Das Bindeglied zwischen Arbeitsleuchten und Hochleistungsscheinwerfern.	120 W	IP69K / IK10	5,5 Kilogramm
Snapper 31.000 Lumen	Der kompakte Leichtbau-Flutlichtstrahler mit maximalen Lumen pro Gewicht.	150 bis 180 W	IP68 / IK08	3,1 Kilogramm
Snapper HC 83.000 Lumen	Zwei oder drei gegossene Module an einem Bügel: maximales Licht pro Kilogramm.	270 bis 500 W	IP68 / IK08	12,6 kg
Barracuda 44.100 Lumen	Leistungsstärkster kompakter Flutlichtstrahler, mit höherer Leistung und größerer Reichweite.	240 bis 320 W	IP69K / IK10	10,1 Kilogramm
Shark 50.000 Lumen	Effizienterer Fluter mit dem geringsten Gewicht pro Lumen.	320 W	IP69K / IK10	9,2 Kilogramm
Orca 111.300 Lumen	Schwerster Flutlichtstrahler für die höchste Lumenleistung pro Gehäuse.	800 Watt	IP69K / IK09	22,7 Kilogramm

Spezifikationen

Vollständige Spezifikation

Jedes Barracuda-Modell ist in einer AC- und einer DC-Ausführung erhältlich. Wählen Sie eine Ausführung aus, und die darunter stehende vollständige Spezifikationsliste passt sich entsprechend an: das Standardmodell Barracuda, die Ausführung aus 316L-Edelstahl sowie die beiden Hochtemperaturausführungen.

Artikelnummer

BAAC01-65K · sowie 40K, 27K und 22K

Die Aluminium-Ausführung für Starkstrom und Netzversorgung. Auf eine geringere Leistung programmierbar: bei Bestellung das Suffix .240W hinter den Artikelcode setzen.

44.100 lm

Licht

Lichtstrom	44.100 lm, bei 240 W 32.600 lm
Absorbierte Leistung	320 von 240 W
Effizienz	138 lm/W, bei 240 W 136
Optiken	14°-Punkt, 38°, 69°, 14° × 46°-Lichtkegel. Kombinationen möglich.
Lichtfarben	6500K, 4000K, 2700K und Bernstein 2200K
Zweifarbig	4000K trifft auf bernsteinfarbenes 2200K, während des Betriebs schaltbar
Farbwiedergabeindex (Ra)	> 70, optional 80 oder 90
Farbkonsistenz	< 3-Stufen-MacAdam

Elektrisch

Spannungsbereich	90–305 von 180–528 VAC
Nennspannung	gilt nicht für AC
Stromaufnahme	ca. 0,8 A bei 380 V · 1,5 A bei 220 V · 2,9 A bei 110 V
Dimmen	0–10 V, PWM und DALI-2 oder über NFC
Treiber	Fernbedienung TLD320, kann in DRB-1
Treibertyp	TLD320, 320 W
Einschaltstrom	64 A Scheitelwert, T50 400 µs bei 220 V
Leuchten pro Automat	B16: 4 · C16: 7 · C25: 11 · D16: 8
Überspannungsschutz	6 kV Leitung-Leitung, 10 kV Leitung-Erde (IEC 61000-4-5)
Leistungsfaktor und THD	> 0,9 bei 60–100 % Last, THD < 15 % bei 70–100 %

Konstruktion

Gehäuse	Aluminiumguss, < 0,08 % Kupfer
Oberflächenbehandlung	Konversionsschicht mit zweilagiger Titan-E-Beschichtung
Bügel	hochfester Edelstahl 316L, ± 240° in Schritten von 30°
Vorderseite	Polycarbonat IK10 oder schlagfestes Glas IK09
Farbe	Titanschwarz
Abmessungen	320 × 290 × 90 mm
Gewicht	10,1 kg, einschließlich Halterung
Lieferzeit	Standard innerhalb einer Woche, Sonderanfertigung nach Absprache
Kabeltyp	H07BQ-F, 4 Adern (2 × 2,5 mm² + 2 × 0,5 mm²), 2,0 m
Anschluss	vormontiertes Kabel, freie Adern
Zubehör	Heckhalterung · Crane Light Stabilizer · Auslegerrahmen für Turmdrehkran · Absturzsicherungskabel (optional)

Schutz und Lebensdauer

IP-Schutzklassen	IP66, IP67, IP68 und IP69K
Schlagfestigkeit	IK10 mit Polycarbonat, IK09 mit Glas
Korrosionsklasse	C5 Industrie und Schifffahrt (ISO 9223)
Drillingsklasse	6 G bei Resonanz (IEC 60068-2-6), Stoßbelastung gemäß IEC 60068-2-27
Betriebstemperatur	−45 bis +50 °C
Lebensdauer von LEDs	TM-21 L90B05 > 360.000 Stunden
Lebensdauer des Treibers	≥ 100.000 Stunden bei Tc 75 °C, ≥ 130.000 Stunden bei Tc 50 °C
MTBF-Treiber	≥ 280.000 u bei Tc 75 °C (MIL-HDBK-217F)
Garantie	5 Jahre Garantie auf die gesamte Leuchte
Zertifizierung	CE, IEC 60598, EN 55015, EN 61547, EMV. Nordamerika auf Anfrage.
Verpackung	je nach Anzahl, auf Anfrage

Artikelnummer

BADC01-65K · sowie 40K, 27K und 22K

Direkter Anschluss an das 24-V-Bordnetz von Maschinen und Fahrzeugen. Der Treiber befindet sich auf der Platine, daher ohne separate Treiberposition.

40.800 lm

Licht

Lichtstrom	40.800 lm, bei 240 W 30.000 lm
Absorbierte Leistung	320 von 240 W
Effizienz	127 lm/W, bei 240 W 126
Optiken	14°-Punkt, 38°, 69°, 14° × 46°-Lichtkegel. Kombinationen möglich.
Lichtfarben	6500K, 4000K, 2700K und Bernstein 2200K
Zweifarbig	4000K trifft auf bernsteinfarbenes 2200K, während des Betriebs schaltbar
Farbwiedergabeindex (Ra)	> 70, optional 80 oder 90
Farbkonsistenz	< 3-Stufen-MacAdam

Elektrisch

Spannungsbereich	20–35 VDC
Nennspannung	24 V
Stromaufnahme	ca. 13,4 A bei 24 V, bei 240 W ca. 10,0 A
Dimmen	Maßanfertigung
Treiber	DCtreiber auf Leiterplatte
Treibertyp	nicht zutreffend, Treiber auf Platine
Einschaltstrom	nicht zutreffend, Treiber auf Platine
Leuchten pro Automat	nicht zutreffend, Treiber auf Platine
Überspannungsschutz	nicht zutreffend, Treiber auf Platine
Leistungsfaktor und THD	nicht zutreffend, Treiber auf Platine

Konstruktion

Gehäuse	Aluminiumguss, < 0,08 % Kupfer
Oberflächenbehandlung	Konversionsschicht mit zweilagiger Titan-E-Beschichtung
Bügel	hochfester Edelstahl 316L, ± 240° in Schritten von 30°
Vorderseite	Polycarbonat IK10 oder schlagfestes Glas IK09
Farbe	Titanschwarz
Abmessungen	320 × 290 × 90 mm
Gewicht	10,1 kg, einschließlich Halterung
Kabeltyp	H07BQ-F, 2 Adern (2 × 2,5 mm²), 2,0 m
Anschluss	vormontiertes Kabel, freie Adern
Zubehör	Crane Light Stabilizer · Absturzsicherungskabel (optional)

Schutz und Lebensdauer

IP-Schutzklassen	IP66, IP67, IP68 und IP69K
Schlagfestigkeit	IK10 mit Polycarbonat, IK09 mit Glas
Korrosionsklasse	C5 Industrie und Schifffahrt (ISO 9223)
Drillingsklasse	6 G bei Resonanz (IEC 60068-2-6), Stoßbelastung gemäß IEC 60068-2-27
Betriebstemperatur	−45 bis +50 °C
Lebensdauer von LEDs	TM-21 L90B05 > 360.000 Stunden
Lebensdauer des Treibers	Nicht zutreffend
MTBF-Treiber	nicht zutreffend, Treiber auf Platine
Garantie	5 Jahre Garantie auf die gesamte Leuchte
Zertifizierung	CE, IEC 60598, EN 55015, EN 61547, EMV. Nordamerika auf Anfrage.
Verpackung	je nach Anzahl, auf Anfrage

Artikelnummer

BASS01-65K · ebenfalls 40K, 27K und 22K

Vollständig aus 316L, elektrolytisch poliert, für Marine, Offshore und Chemie. Dieselbe Lichtleistung wie die Aluminiumausführung.

44.100 lm

Licht

Lichtstrom	44.100 lm
Absorbierte Leistung	320 W
Effizienz	138 lm/W
Optiken	14°-Punkt, 38°, 69°, 14° × 46°-Lichtkegel. Kombinationen möglich.
Lichtfarben	6500K, 4000K, 2700K und Bernstein 2200K
Zweifarbig	4000K trifft auf bernsteinfarbenes 2200K, während des Betriebs schaltbar
Farbwiedergabeindex (Ra)	> 70, optional 80 oder 90
Farbkonsistenz	< 3-Stufen-MacAdam

Elektrisch

Spannungsbereich	90–305 von 180–528 VAC
Nennspannung	gilt nicht für AC
Stromaufnahme	ca. 0,8 A bei 380 V · 1,5 A bei 220 V · 2,9 A bei 110 V
Dimmen	0–10 V, PWM und DALI-2 oder über NFC
Treiber	Fernbedienung TLD320, kann in DRB-1
Treibertyp	TLD320, 320 W
Einschaltstrom	64 A Scheitelwert, T50 400 µs bei 220 V
Leuchten pro Automat	B16: 4 · C16: 7 · C25: 11 · D16: 8
Überspannungsschutz	6 kV Leitung-Leitung, 10 kV Leitung-Erde (IEC 61000-4-5)
Leistungsfaktor und THD	> 0,9 bei 60–100 % Last, THD < 15 % bei 70–100 %

Konstruktion

Gehäuse	Edelstahl 316L
Oberflächenbehandlung	elektrolytisch poliert
Bügel	hochfester Edelstahl 316L, ± 240° in Schritten von 30°
Vorderseite	Polycarbonat IK10 oder schlagfestes Glas IK09
Farbe	nichtrostender Stahl
Abmessungen	320 × 290 × 90 mm
Gewicht	16,0 kg, einschließlich Halterung
Kabeltyp	H07BQ-F, 4 Adern (2 × 2,5 mm² + 2 × 0,5 mm²), 2,0 m
Anschluss	vormontiertes Kabel, freie Adern
Zubehör	Halterung zur Montage an der Rückseite aus 316L · Absturzsicherung optional

Schutz und Lebensdauer

IP-Schutzklassen	IP66, IP67, IP68 und IP69K
Schlagfestigkeit	IK10 mit Polycarbonat, IK09 mit Glas
Korrosionsklasse	C5 und CX (ISO 9223). 316L ist CRC III gemäß EN 1993-1-4, PREN ungefähr 24
Drillingsklasse	6 G bei Resonanz (IEC 60068-2-6), Stoßbelastung gemäß IEC 60068-2-27
Betriebstemperatur	−45 bis +50 °C
Lebensdauer von LEDs	TM-21 L90B05 > 360.000 Stunden
Lebensdauer des Treibers	≥ 100.000 Stunden bei Tc 75 °C, ≥ 130.000 Stunden bei Tc 50 °C
MTBF-Treiber	≥ 280.000 u bei Tc 75 °C (MIL-HDBK-217F)
Garantie	20 Jahre auf das Gehäuse, 5 Jahre auf alle übrigen Teile
Zertifizierung	CE, IEC 60598, EN 55015, EN 61547, EMV. Nordamerika auf Anfrage.
Verpackung	je nach Anzahl, auf Anfrage

Artikelnummer

BASS02-65K · ebenfalls 40K, 27K und 22K

Die Ausführung aus 316L für das 24-V-Bordnetz, für Schiffe und Ausrüstungen in korrosiven Umgebungen.

40.800 lm

Licht

Lichtstrom	40.800 lm
Absorbierte Leistung	320 W
Effizienz	127 lm/W
Optiken	14°-Punkt, 38°, 69°, 14° × 46°-Lichtkegel. Kombinationen möglich.
Lichtfarben	6500K, 4000K, 2700K und Bernstein 2200K
Zweifarbig	4000K trifft auf bernsteinfarbenes 2200K, während des Betriebs schaltbar
Farbwiedergabeindex (Ra)	> 70, optional 80 oder 90
Farbkonsistenz	< 3-Stufen-MacAdam

Elektrisch

Spannungsbereich	20–35 VDC
Nennspannung	24 V
Stromaufnahme	ca. 13,4 A bei 24 V
Dimmen	Maßanfertigung
Treiber	DCtreiber auf Leiterplatte
Treibertyp	nicht zutreffend, Treiber auf Platine
Einschaltstrom	nicht zutreffend, Treiber auf Platine
Leuchten pro Automat	nicht zutreffend, Treiber auf Platine
Überspannungsschutz	nicht zutreffend, Treiber auf Platine
Leistungsfaktor und THD	nicht zutreffend, Treiber auf Platine

Konstruktion

Gehäuse	Edelstahl 316L
Oberflächenbehandlung	elektrolytisch poliert
Bügel	hochfester Edelstahl 316L, ± 240° in Schritten von 30°
Vorderseite	Polycarbonat IK10 oder schlagfestes Glas IK09
Farbe	nichtrostender Stahl
Abmessungen	320 × 290 × 90 mm
Gewicht	16,0 kg, einschließlich Halterung
Kabeltyp	H07BQ-F, 2 Adern (2 × 2,5 mm²), 2,0 m
Anschluss	vormontiertes Kabel, freie Adern
Zubehör	Kein separates Zubehör bei dieser Ausführung

Schutz und Lebensdauer

IP-Schutzklassen	IP66, IP67, IP68 und IP69K
Schlagfestigkeit	IK10 mit Polycarbonat, IK09 mit Glas
Korrosionsklasse	C5 und CX (ISO 9223). 316L ist CRC III gemäß EN 1993-1-4, PREN ungefähr 24
Drillingsklasse	6 G bei Resonanz (IEC 60068-2-6), Stoßbelastung gemäß IEC 60068-2-27
Betriebstemperatur	−45 bis +50 °C
Lebensdauer von LEDs	TM-21 L90B05 > 360.000 Stunden
Lebensdauer des Treibers	Nicht zutreffend
MTBF-Treiber	nicht zutreffend, Treiber auf Platine
Garantie	20 Jahre auf das Gehäuse, 5 Jahre auf alle übrigen Teile
Zertifizierung	CE, IEC 60598, EN 55015, EN 61547, EMV. Nordamerika auf Anfrage.
Verpackung	je nach Anzahl, auf Anfrage

Artikelnummer

BAHT01-65K · auch 40K und 27K

Für Umgebungstemperaturen bis +120 °C. Der Treiber verbleibt mit dem 15 Meter langen hitzebeständigen Kabel außerhalb der Heißzone.

20.600 lm

Licht

Lichtstrom	20.600 lm
Absorbierte Leistung	120 W
Effizienz	172 lm/W
Optiken	120° sehr breit. HT-Optiken 20°, 40° oder 60° auf Anfrage.
Lichtfarben	6500K, 4000K und 2700K
Zweifarbig	bei HT nicht standardmäßig lieferbar
Farbwiedergabeindex (Ra)	> 70, optional 80 oder 90
Farbkonsistenz	< 3-Stufen-MacAdam

Elektrisch

Spannungsbereich	90–305 VAC
Nennspannung	gilt nicht für AC
Stromaufnahme	ca. 0,6 A bei 220 V · 1,1 A bei 110 V
Dimmen	0–10 V, PWM und DALI-2 oder über NFC
Treiber	Entfernt BLD320, kann in DRB-1
Treibertyp	BLD320, 320 W
Einschaltstrom	31,2 A Peak, T50 1,3 ms bei 220 V
Leuchten pro Automat	B16: 2 · C16: 4 · C25: 7 · D16: 8
Überspannungsschutz	6 kV Leitung-Leitung, 10 kV Leitung-Erde (IEC 61000-4-5)
Leistungsfaktor und THD	> 0,95 bei 60–100 % Last, THD < 15 % bei 60–100 %

Konstruktion

Gehäuse	Aluminiumguss, < 0,08 % Kupfer
Oberflächenbehandlung	Konversionsschicht mit zweilagiger Titan-E-Beschichtung
Bügel	hochfester Edelstahl 316L, ± 240° in Schritten von 30°
Vorderseite	chemisch gehärtetes Glas IK09 oder Borosilikatglas
Farbe	Titanium Hellgrau
Abmessungen	320 × 290 × 90 mm
Gewicht	10,1 kg, einschließlich Halterung
Kabeltyp	SiHF-OB hitzebeständig, 4 Adern (2 × 2,5 mm² + 2 × 0,5 mm²), 15,0 m
Anschluss	vormontiertes Kabel, freie Adern
Zubehör	Kein separates Zubehör bei dieser Ausführung

Schutz und Lebensdauer

IP-Schutzklassen	IP66, IP67, IP68 und IP69K
Schlagfestigkeit	IK09
Korrosionsklasse	C5 Industrie und Schifffahrt (ISO 9223)
Drillingsklasse	6 G bei Resonanz (IEC 60068-2-6), Stoßbelastung gemäß IEC 60068-2-27
Betriebstemperatur	−45 bis +120 °C
Lebensdauer von LEDs	TM-21 L90B05: > 360.000 h bei 50 °C · 103.000 h bei 85 °C · 71.700 h bei 105 °C · 51.400 h bei 120 °C
Lebensdauer des Treibers	≥ 100.000 Stunden bei Tc 75 °C, ≥ 130.000 Stunden bei Tc 50 °C
MTBF-Treiber	≥ 280.000 u bei Tc 75 °C (MIL-HDBK-217F)
Garantie	5 Jahre bis +120 °C
Zertifizierung	CE, IEC 60598, EN 55015, EN 61547, EMV. Nordamerika auf Anfrage.
Verpackung	je nach Anzahl, auf Anfrage

Artikelnummer

BAHT03-65K · auch 40K und 27K

Die Hochtemperaturausführung in einem 316L-Gehäuse, für heiße und korrosive Prozessumgebungen.

20.600 lm

Licht

Lichtstrom	20.600 lm
Absorbierte Leistung	120 W
Effizienz	172 lm/W
Optiken	120° sehr breit. HT-Optiken 20°, 40° oder 60° auf Anfrage.
Lichtfarben	6500K, 4000K und 2700K
Zweifarbig	bei HT nicht standardmäßig lieferbar
Farbwiedergabeindex (Ra)	> 70, optional 80 oder 90
Farbkonsistenz	< 3-Stufen-MacAdam

Elektrisch

Spannungsbereich	90–305 VAC
Nennspannung	gilt nicht für AC
Stromaufnahme	ca. 0,6 A bei 220 V · 1,1 A bei 110 V
Dimmen	0–10 V, PWM und DALI-2 oder über NFC
Treiber	Entfernt BLD320, kann in DRB-1
Treibertyp	BLD320, 320 W
Einschaltstrom	31,2 A Peak, T50 1,3 ms bei 220 V
Leuchten pro Automat	B16: 2 · C16: 4 · C25: 7 · D16: 8
Überspannungsschutz	6 kV Leitung-Leitung, 10 kV Leitung-Erde (IEC 61000-4-5)
Leistungsfaktor und THD	> 0,95 bei 60–100 % Last, THD < 15 % bei 60–100 %

Konstruktion

Gehäuse	Edelstahl 316L
Oberflächenbehandlung	elektrolytisch poliert
Bügel	hochfester Edelstahl 316L, ± 240° in Schritten von 30°
Vorderseite	chemisch gehärtetes Glas IK09 oder Borosilikatglas
Farbe	nichtrostender Stahl
Abmessungen	320 × 290 × 90 mm
Gewicht	16,0 kg, einschließlich Halterung
Kabeltyp	SiHF-OB hitzebeständig, 4 Adern (2 × 2,5 mm² + 2 × 0,5 mm²), 15,0 m
Anschluss	vormontiertes Kabel, freie Adern
Zubehör	Kein separates Zubehör bei dieser Ausführung

Schutz und Lebensdauer

IP-Schutzklassen	IP66, IP67, IP68 und IP69K
Schlagfestigkeit	IK09
Korrosionsklasse	C5 Industrie und Schifffahrt (ISO 9223)
Drillingsklasse	6 G bei Resonanz (IEC 60068-2-6), Stoßbelastung gemäß IEC 60068-2-27
Betriebstemperatur	−45 bis +120 °C
Lebensdauer von LEDs	TM-21 L90B05: > 360.000 h bei 50 °C · 103.000 h bei 85 °C · 71.700 h bei 105 °C · 51.400 h bei 120 °C
Lebensdauer des Treibers	≥ 100.000 Stunden bei Tc 75 °C, ≥ 130.000 Stunden bei Tc 50 °C
MTBF-Treiber	≥ 280.000 u bei Tc 75 °C (MIL-HDBK-217F)
Garantie	5 Jahre bis +120 °C
Zertifizierung	CE, IEC 60598, EN 55015, EN 61547, EMV. Nordamerika auf Anfrage.
Verpackung	je nach Anzahl, auf Anfrage

Alle oben genannten Werte sind ebenfalls auf dem Datenblatt aufgeführt, zusammen mit den Abmessungen und dem Bestellcode.

Für den Installateur

Treiber, Gruppenbelastung und Absicherung

Der Treiber ist von der Leuchte gelöst und kann sich in der DRB-1-Treiberbox befinden. Die nachstehenden Werte stammen aus den Upowertek-Datenblättern und gelten pro Treiber, nicht pro Leuchte.

Treiber-AC

TLD320

320 W, Fernbedienung, in DRB-1

Einschaltstrom

64 A piek

T50 400 µs bei 220 V

Überspannung

6 / 10 kV

Leiter-Leiter / Leiter-Erde, IEC 61000-4-5

MTBF-Treiber

280.000 u

bei Gehäusetemperatur 75 °C, MIL-HDBK-217F

Maximale Anzahl von Treibern pro Leistungsschutzschalter

Treiber	B16	C16	C25	D16
TLD320 · AC 320 W	4	7	11	8
BLD320 · HT 120 W	2	4	7	8

Berechnet mit ABB S200 bei 220 V, gemäß der MCB-Tabelle des Herstellers. Richtwert für die Planungsphase und kein Ersatz für die Anlagenberechnung; zur Überprüfung stellen wir Ihnen eine Lichtberatung und Installationsberechnung. Falls sich mehrere Treiber in einer Leuchte befinden, teilen Sie die Anzahl durch diese Anzahl von Treibern.

Sonstige elektrische Geräte

Leistungsfaktor > 0,9 bei einer Last von 60 bis 100 %
THD < 15 % bei einer Last von 70 bis 100 %
Lebensdauer des Treibers ≥ 100.000 h bei Tc 75 °C, ≥ 130.000 h bei Tc 50 °C
Dimmen mit 0–10 V, PWM und DALI-2 oder über NFC
Ableitstrom max. 0,7 mA bei 240 VAC, IEC 60598-1
Hochspannungs-DC 250 bis 740 V auf Anfrage

Optiken

Optiken und gemessene Strahlwinkel

Der Abstrahlwinkel bestimmt, wo das Licht auftrifft. Nachfolgend sind die gemessenen Winkel aus unserer eigenen IES-Bibliothek aufgeführt, wobei der Name der Optik als Bestellbezeichnung daneben steht. Ein Name der Optik ist kein Messwert: Die 69°-Optik misst 72°. Wenn Sie zwischen zwei Winkeln schwanken, begründen wir die Auswahl mit einer Kostenlose Lichtberechnung.

14°-Punktstrahler

Fernscheinwerfer für sehr große Reichweite, 50 bis 300 m

38°-Breitstrahler

Mittlere Distanz, 30 bis 100 m

69° Breitstrahler

Breite Ausleuchtung im Nahbereich, 15 bis 60 m

14° × 46° Fackel

Breit, aber zielgerichtet, bis zu 150 m. Viel in Kranauslegern.

Optik	Bündelwinkel 50 %	Veldhoek 10 %	Anwendungsabstand
14°-Punktstrahler	13°	27°	50 bis 300 m. Bei C90 sind es 14,1° und 27,3°.
38°	37°	69°	30 bis 100 m, symmetrisch
69°	72°	103°	15 bis 60 m, symmetrisch
14° × 46° Fackel	13° × 45°	30° × 70°	tot 150 m, asymmetrisch: 45° in C0 und 13° in C90
HT, 120° sehr breit	136°	168°	bis zu 15 m, Standard bei der HT-Ausführung

Montage

Montageprogramm

Bei Kranen, Bergbaumaschinen und Umschlaganlagen entscheidet die Befestigung darüber, ob eine Leuchte ihre gesamte Lebensdauer erreicht. Aus diesem Grund ist die Barracuda mit anwendungsspezifischen Halterungen erhältlich.

Schwerlastbügel

Gedämpfte Befestigung, die kontinuierliche Vibrationen und Stöße bis zu 200 G auffängt. Entwickelt für Umschlagkrane und Schüttgutkrananlagen.

Halterung für die Rückmontage

Die DRB-1-Treiberbox wird direkt auf der Rückseite der Leuchte angebracht. Eine kompakte Einheit, ohne separate Treiberposition im Gehäuse.

Crane Light Stabilizer

Selbststabilisierende Aufhängung, die die Leuchte in einem Kranausleger waagerecht hält, sodass der Lichtkegel bei jeder Auslegerstufe auf den Arbeitsbereich gerichtet bleibt.

Auslegerrahmen eines Turmkrans

Stapelbarer Rahmen zur Montage in dem Ausleger von Flattop-Turmdrehkranen.

Ein Absturzsicherungskabel ist optional erhältlich und bei der Montage über einem Arbeitsbereich oft eine harte Anforderung. Die DRB-1-Treibereinheit nimmt den externen Treiber auf und wird mit der Halterung zur Rückseitenmontage direkt hinter der Leuchte montiert. Die Crane Light Stabilizer hat eine eigene Produktseite. Für Turmdrehkrane siehe auch Turmkranbeleuchtung.

Bemaßung

Alle Maße sind in Millimetern angegeben. Die Einbaumaße und die Querschnitte der Halterungen sind im Datenblatt aufgeführt; die DXF- und STEP-Dateien sind auf Anfrage erhältlich.

Ansichten mit Bemaßung. Bemaßung nicht anschneiden.

Leuchte	320 × 290 × 90 mm
Aluminiumgewicht	10,1 Kilogramm
Gewicht 316L	16,0 kg
Bügelverstellung	± 240°, in Schritten von 30°
AC- und DC-Kabellänge	2,0 m
Kabellänge HT	15,0 m
Verpackung	auf Anfrage

Das angegebene Gewicht versteht sich inklusive Halterung. Verpackungsmaße und -gewicht sind in der Angabe enthalten, da JEL den Transport organisiert.

Anwendungen

Wo der Barracuda in der Praxis angebracht ist und warum gerade dort.

Krane und Hebezeuge

Für Hafen-, Umschlag- und Turmkrane, bei denen ständig Vibrationen und Windlasten auftreten. Mit dem Crane Light Stabilizer und dem Auslegerrahmen, der in jeden Ausleger ausgerichtet montiert werden kann.

Häfen und Terminals ansehen

Bergbau und schwere Ausrüstung

Der Markt, für den der Barracuda vor dreizehn Jahren entwickelt wurde: Muldenkipper, Bagger und Schüttgutmaschinen. Mit der Hochleistungshalterung für bis zu 200 G.

Mobil-Maschinen ansehen

Maritim und Offshore

Für Hafenkräne, Offshore-Plattformen und Schiffe. Titan-E-Coating mit Schutzklasse IP69K oder vollständig aus 316L für höchste Salzbelastung.

Offshore und maritim ansehen

Hohe Temperatur

Für Ofenzonen und Prozesse in der Stahl-, Glas- und Papierindustrie bis +120 °C, wo Standard-LED-Beleuchtung thermisch versagt.

Betrachte Schwerindustrie und extreme Hitze

Hohe Temperatur

Die HT-Ausführung funktioniert bis zu +120 °C

Wo herkömmliche LED-Leuchten thermisch versagen, bleibt die Barracuda HT funktionsfähig – selbst bei Infrarotstrahlung aus Öfen und Schmelzanlagen. Die Leuchte verfügt serienmäßig über zusätzliche thermische Schutzvorrichtungen, chemisch gehärtetes Glas und eine infrarotreflektierende Leiterplatte.

Der Treiber verbleibt außerhalb der heißen Zone: Ein 15 Meter langes SiHF-OB-Kabel überbrückt die Distanz zum BLD320, welches in die DRB-1-Treibereinheit gesteckt werden kann. Optional in einem Gehäuse aus 316L.

Lebensdauer bei +50 °C	360.000 Stunden
bei +85 °C	103.000 Stunden
bei +105 °C	71.700 Stunden
bei +120 °C	51.400 Stunden

TM-21 L90B05. 5 Jahre Garantie bis +120 °C. Siehe auch Beleuchtung bei hohen Temperaturen.

Nachweis

Geprüft, nicht versprochen

Jede Behauptung trägt ihre Bedingung im selben Sinn. Mehr über die Testmethoden lesen Sie bei Produktqualität und Garantie.

Salzsprühnebel · ISO 9227

1,007 Uhr

Neutraler Sal Sprühtest gemäß ISO 9227, durchgeführt an einem im Voraus eingeritzten gegossenen Gehäuse: nach 1.007 Stunden keine Unterwanderung der Beschichtung.

Schwingung · IEC 60068-2-6

6 g kontinuierlich, 200 g Schock

Vibrationsfest bis 6 G bei Resonanz gemäß IEC 60068-2-6; mit dem Schwerlastbügel beständig gegen Schläge bis 200 G.

Praxis

13 Jahre im Bergbau

Entwickelt auf Anfrage der Bergbauindustrie und dort seit dreizehn Jahren die Referenzleuchte an schwerem Gerät.

Offshore · Schwerlast

Boskalis Bokalift 2

Komplette Neugestaltung der Deck- und Kranbeleuchtung auf einem Offshore-Schwerlastschiff mit zwölf Barracuda-Leuchten sowie einer Orca- und einer DarkLicht-Leuchte, alle in Marineausführung.

984.000 Lumen im Kran, 200 Lux unter dem Kran, 7.500 m² freies Deck.

Projekt ansehen

Kranen · Heben

Mammoet PTC-210-DS

Arbeitsbeleuchtung bis zu einer Höhe von 160 Metern an einem der größten Kräne der Welt – wartungsfrei und ohne die Umgebung zu blenden – mit dem Orca, dem „großen Bruder“ des Barracuda.

Mehr als 200 Lux am Arbeitsplatz mit fünf Leuchten.

Projekt ansehen

Turmdrehkrane · Vermietung

Liebherr-Flotte Van der Spek

Wiederverwendbarer Beleuchtungsrahmen für eine vollständige Turmdrehkranflotte: Beleuchten, Lagern, Transportieren und Montieren in einem einzigen System.

74 bis 90 % Energieeinsparung, geliefert für mehr als 200 Kräne.

Projekt ansehen

Downloads

Datenblatt

Vier Seiten mit der vollständigen Spezifikation, den Maßen und dem Bestellcode. Direkt herunterzuladen.

3D-Bestand

STEP oder DXF für Ihre eigenen Zeichnungen, einschließlich des Montagebildes der Konsole.

Lichtdateien

Alle 29 Ausführungen und Optikvarianten des Barracuda im EULUMDAT-Format (.ldt), zusammengefasst in einer ZIP-Datei mit einer Größe von 1,6 MB. DIALux und Relux können diese Dateien direkt lesen. Die Bestellnummer ist im Dateinamen und in der Datei selbst enthalten. IES-Dateien liefern wir auf Anfrage.

Häufig gestellte Fragen

Ist Ihre Frage nicht dabei oder möchten Sie etwas nachrechnen lassen? Ein Ingenieur antwortet innerhalb eines Werktags.

Ist die Barracuda eine Arbeitsleuchte?

Nein. Der Barracuda ist ein hochbelastbarer Industrie-Flutlichtstrahler. Er ist für Einsätze konzipiert, bei denen hohe Lichtleistung, große Ausleuchtung und mechanische Robustheit gefragt sind – genau jene Bedingungen, unter denen eine Arbeitsleuchte zum Schwachpunkt wird. Für die lokale Arbeitsbeleuchtung an einer Maschine sind der Piranha und der Goby die naheliegende Wahl.

Worin besteht der Unterschied zu den Modellen Snapper, Shark und Orca?

Der Snapper ist kompakt und leicht, wiegt 2,7 kg, entspricht der Schutzart IP67 und liefert bis zu etwa 31.000 lm. Der Shark liefert bei 320 W etwa 50.000 lm und ist auf das geringstmögliche Gewicht pro Lumen optimiert. Der Orca erreicht 111.300 lm aus einem einzigen Gehäuse mit einem Gewicht von 22,7 kg. Das Modell Barracuda liegt dazwischen und unterscheidet sich durch das Befestigungsprogramm: Heavy-Duty-Halterung bis 200 G, Heckbefestigung, Crane Light Stabilizer und Auslegerrahmen.

Wie viele Leuchten dürfen an einen Leitungsschutzschalter angeschlossen werden?

Bei der AC-Ausführung mit dem TLD320-Treiber: 4 an einem B16, 7 an einem C16, 11 an einem C25 und 8 an einem D16. Bei der HT mit dem BLD320: 2, 4, 7 und 8. Diese Zahlen stammen aus der MCB-Tabelle des Herstellers bei 220 V, berechnet mit ABB S200, und gelten pro Treiber. Es handelt sich um einen Richtwert für die Planungsphase und nicht um einen Ersatz für die Installationsberechnung.

Kann der Barracuda gedimmt oder in eine Steuerung integriert werden?

Ja. Die AC-Ausführungen dimmen über 0–10 V, PWM und DALI-2 und sind zudem per NFC einstellbar. Bei der DC-Ausführung ist das Dimmverhalten eine Maßanfertigung, da dort ein Konstantstrom verwendet wird. Jedes AC-Modell lässt sich darüber hinaus auf eine geringere Leistung programmieren: Bei der Bestellung setzen Sie das Suffix hinter den Artikelcode, zum Beispiel .240W.

Welchen Blickwinkel wähle ich?

Das hängt von der Montagehöhe, der gewünschten Beleuchtungsstärke, der Form des Arbeitsbereichs und der Blickrichtung des Bedieners ab. Es gibt keine Faustregel, die dies hinreichend bestimmt. Wir untermauern dies mit einer Lichtberechnung und geben dabei auch die Anzahl der Leuchten, die Positionierung und die erwarteten Lux-Werte an. Auf dem Datenblatt ist der gemessene Winkel angegeben, nicht der Name der Optik: Die 69°-Optik misst 72°.

Ist der Barracuda für den Einsatz in korrosiven Umgebungen geeignet?

Ja. Das Aluminiumgehäuse enthält weniger als 0,08 % Kupfer, um galvanische Korrosion zu begrenzen, und ist mit einer zweischichtigen E-Beschichtung auf Titanbasis versehen; die Halterung besteht standardmäßig aus 316L. Dies entspricht der Korrosionsklasse C5 (Industrial und Maritime). Für aggressive Chemikalien oder extrem salzhaltiges Wasser ist die vollständig aus 316L gefertigte Ausführung erhältlich, mit den Korrosionsklassen C5 und CX, einem PREN-Wert von ca. 24 sowie einer 20-jährigen Garantie auf das Gehäuse.

Worauf erstreckt sich die Garantie genau?

Standardmäßig fünf Jahre auf die komplette Leuchte. Bei einem Gehäuse aus 316L gelten zwanzig Jahre für das Gehäuse selbst und fünf Jahre für alles andere: Elektronik, Komponenten und Dichtungen. Diese Unterscheidung ist bewusst gewählt, damit Sie nicht nach acht Jahren einen Treiber mit der Annahme ersetzen, dass dieser unter die zwanzig Jahre fiel. Die HT-Ausführung ist auf fünf Jahre bis +120 °C ausgelegt.

Ist das Barracuda für die Hochdruckreinigung geeignet?

Ja. Die Leuchte ist nach IP66, IP67, IP68 und IP69K geprüft. Diese Klassen werden alle genannt, da es sich um unterschiedliche Prüfungen handelt: IP69K ist Hochdruck- und Hochtemperatur-Dampfstrahlen, IP68 ist Untertauchen. Das eine impliziert das andere nicht.

Ist das Modell Barracuda für extreme Vibrationen geeignet?

Ja, genau für diesen Anwendungsbereich wurde er entwickelt. Die Schwingungsklasse beträgt 6 G bei Resonanz, geprüft gemäß IEC 60068-2-6, mit Stoßprüfung gemäß IEC 60068-2-27. Für die anspruchsvollsten Belastungsprofile liefern wir die Heavy-Duty-Halterung bis 200 G und für bewegliche Positionen in einem Kranausleger das Modell Crane Light Stabilizer.

Was ist die tatsächliche Lebenserwartung?

Die 360.000 Stunden entsprechen einem TM-21-L90B05-Wert: Zu diesem Zeitpunkt liefern mindestens 95 % der Leuchten noch mindestens 90 % der ursprünglichen Lichtleistung. Dies ist strenger als die üblichen L70- und L80-Angaben. Bei Dauerbetrieb entspricht dies einer Lebensdauer von gut 41 Jahren. In der Praxis ist die LED selten der begrenzende Faktor; Umgebungsbelastung, Temperatur, Korrosion und Installationsqualität bestimmen, welche Lebensdauer die Leuchte im Einsatz tatsächlich erreicht.

Welche Wartung erfordert die Leuchte?

Keine periodische Produktwartung und keine Verbrauchsteile oder austauschbaren Module. Die Prüfpunkte sind für raue Umgebungen üblich: die Kabeleinführung auf Dichtigkeit überprüfen, die Befestigungsschrauben auf Anzugsdrehmoment nachsehen und die Kühlrippen frei von Staub, Fett und Bewuchs halten.

Ist das Barracuda ATEX- oder Ex-zertifiziert?

Nein. Die Leuchte ist nicht für explosionsgefährdete Bereiche bestimmt. Ist ATEX eine Anforderung, besprechen Sie das bitte im Voraus, dann ermitteln wir gemeinsam eine passende Lösung.

Kann der Barracuda in einer OEM-Anwendung oder in der Serienfertigung eingesetzt werden?

Ja. Die Leuchte wird seit über dreizehn Jahren als fester Bestandteil an Bergbauausrüstung, Kranen und schweren Maschinen mitgeliefert. Für die Serienproduktion stimmen wir die Optik, die Spannungsausführung, die Farbtemperatur und das Montagezubehör auf die Maschinenarchitektur ab.

Welche Normen und Zertifizierungen erfüllt das Barracuda?

CE, IEC 60598, EN 55015, EN 61547 und die EMV-Richtlinie. IEC 60598 deckt die Konstruktion, die elektrische Sicherheit und das thermische Verhalten ab. Darüber hinaus hilft die Leuchte dabei, die Norm EN 12464-2 für die sichere Beleuchtung von industriellen Arbeitsplätzen im Freien zu erfüllen. Konfigurationen für Nordamerika sind auf Anfrage erhältlich.

Siehe auch unsere Gütesiegel

Anfrage

Besprechen Sie Ihre Barracuda-Anwendung

Informieren Sie uns über die Anwendung, den Standort und den Projektumfang. Wir helfen bei der Auswahl der Ausführung, der Optik und des Montagezubehörs.

Lucas de Graaf

Technischer Leiter JEL Products

033-7859809

Sie erhalten eine Antwort von der Person, die auch Ihre Lichtberechnung erstellt.

Antwort innerhalb eines Werktags, von einem Ingenieur
Kostenlose Lichtberechnung mit Anzahl der Leuchten und Lux
Testleuchte möglich, bevor Sie entscheiden
5 Jahre Garantie, 20 Jahre auf ein 316L-Gehäuse

Lieber direkter Kontakt

+31 (0)33 785 9809

Wir antworten innerhalb eines Werktags. Standardartikel liefern wir innerhalb einer Woche. Sonderanfertigungen, etwa eine abweichende Lichtfarbe, ein abweichender CRI oder eine kundenspezifische Ausführung, nach Absprache.

Wir verwenden Ihre Daten ausschließlich zur Prüfung Ihres Anliegens und zur Beantwortung desselben.
