Maximales Licht pro Kilogramm am Kran: bis zu 83.000 Lumen bei 12,6 kg, aufgebaut aus gegossenen Lichtmodulen. Für STS- und RMG-Krane sowie mobile Lichtmasten.
Ein Multikonfigurationsmodell: zwei oder drei gegossene Lichtmodule auf einer Halterung, ohne Nähte oder Endkappen. Lieferbar in AC und 24 V DC, mit drei Halterungsoptionen und standardmäßig einem Sicherungsseil.
Antwort innerhalb eines Werktags durch einen Ingenieur. Kostenlose Lichtberechnung und Testleuchte möglich.

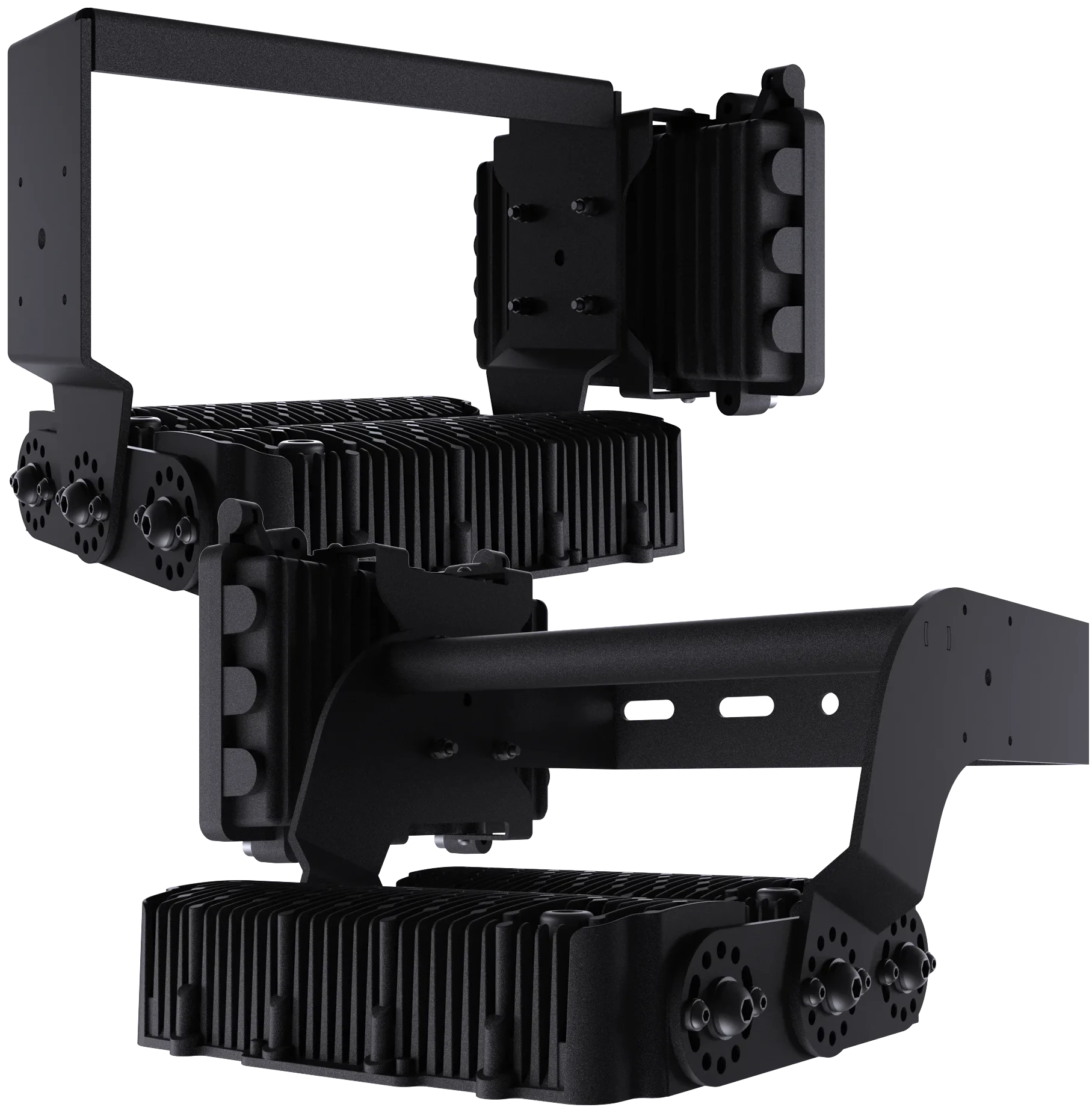

Die x3-Konfiguration: drei gegossene Lichtmodule an einer 316L-Halterung.
500 W, 166 lm/W
und IP66 sowie IP67
Aus einem Guss gefertigt, jedes mit eigener Linse
bei Resonanz, IEC 60068-2-6
auf das gesamte Leuchten
de x3, mit 83.000 Lumen
Die Nettorendite pro Kilogramm ist der Ausgangspunkt des Entwurfs: viel Licht pro Montagepunkt, ohne zusätzliches Gewicht und Windangriffsfläche auf die Konstruktion.
Der Snapper HC ist nicht für jede Aufgabe geeignet. Wenn man sich über die Grenzen im Klaren ist, erzielt man ein besseres Endergebnis.
Ein gegossenes Lichtmodul als Basis, zwei oder drei derselben Module an einem Bügel. Was sich unterscheidet, ist die Anzahl der Module und das Netzteil.
31.000 lm bei 180 W
Technisch gesehen kein HC, sondern das Einzelgerät, auf dem die Serie basiert: 180 W und 31.000 Lumen aus ein und demselben Gussgehäuse. Als Produkt handelt es sich hierbei um das Modell Snapper.
SNAC01
44.100 – 55.000 lm
Zwei gegossene Lichtmodule auf einer Halterung, zusammen 9,9 kg. AC-Eingang 270 oder 320 W bis zu 55.000 lm; die 24-V-DC-Ausführung mit 300 W ist die Standardwahl für mobile Lichtmasten.
SNHC01 · SNHC02
66.200 – 83.000 lm
Drei gegossene Lichtmodule an einer Halterung, zusammen 12,6 kg. AC-Eingang 400 oder 500 W bis zu 83.000 lm, DC 24 V von 450 W. Das Arbeitspferd für STS- und RMG-Kräne.
SNHC03 · SNHC04
Fünf Flutlichter, ansteigend in der Leistung. Die richtige Wahl hängt davon ab, was die Position erfordert: Gewicht, Reichweite oder maximale Lumen pro Gehäuse.
| Leuchte | Rolle in die Linie | Leistung | IP und IK | Gewicht |
|---|---|---|---|---|
 Marlin18.000 Lumen | Das Bindeglied zwischen Arbeitsleuchten und Hochleistungsscheinwerfern. | 120 W | IP69K / IK10 | 5,5 Kilogramm |
 Snapper31.000 Lumen | Der kompakte Leichtbau-Flutlichtstrahler mit maximalen Lumen pro Gewicht. | 150 bis 180 W | IP68 / IK08 | 3,1 Kilogramm |
 Snapper HC83.000 Lumen | Zwei oder drei gegossene Module an einem Bügel: maximales Licht pro Kilogramm. | 270 bis 500 W | IP68 / IK08 | 12,6 kg |
 Barracuda44.100 Lumen | Leistungsstärkster kompakter Flutlichtstrahler, mit höherer Leistung und größerer Reichweite. | 240 bis 320 W | IP69K / IK10 | 10,1 Kilogramm |
 Shark50.000 Lumen | Effizienterer Fluter mit dem geringsten Gewicht pro Lumen. | 320 W | IP69K / IK10 | 9,2 Kilogramm |
 Orca111.300 Lumen | Schwerster Flutlichtstrahler für die höchste Lumenleistung pro Gehäuse. | 800 Watt | IP69K / IK09 | 22,7 Kilogramm |
Die Modelle x2 und x3 sind jeweils in AC und 24 V DC erhältlich; das einzelne x1 rundet die Reihe ab. Wählen Sie eine Ausführung, und die vollständige Spezifikationsliste darunter ändert sich entsprechend, einschließlich Abmessungen, Gewicht und Stromaufnahme.
Artikelnummer
Die aus einem Guss gefertigte Einheit, auf der die Serie basiert; bei diesem Produkt handelt es sich um das Modell Snapper. Die richtige Wahl, wenn eine kompakte Einheit pro Position ausreicht.
31.000 lm
| Lichtstrom | 31.000 lm |
| Absorbierte Leistung | 180 W |
| Effizienz | 172 lm/W |
| Optiken | 15°-Punktstrahler, 30°, 60°, 90°, 20° × 50° und 20° × 85°; pro Leuchtmodul separat wählbar. |
| Lichtfarben | 5000K, 4000K, 2700K und bernsteinfarben 2200K |
| Zweifarbig | 4000K trifft auf bernsteinfarbenes 2200K, während des Betriebs schaltbar |
| Farbwiedergabeindex (Ra) | > 70, optional 80 oder 90 |
| Farbkonsistenz | < 3-Stufen-MacAdam |
| Spannungsbereich | 90–305 VAC |
| Nennspannung | gilt nicht für AC |
| Stromaufnahme | ca. 0,8 A bei 220 V · 1,7 A bei 110 V |
| Dimmen | 0–10 V, PWM und DALI-2 oder über NFC |
| Treiber | Fernbedienung BLD240, kann in DRB-1 |
| Treibertyp | BLD240, 240 W |
| Einschaltstrom | 66 A Spitzenwert, T50 0,5 ms bei 220 V |
| Leuchten pro Automat | B16: 3 · C16: 6 · C25: 9 · D16: 10 |
| Überspannungsschutz | 6 kV Leitung-Leitung, 10 kV Leitung-Erde (IEC 61000-4-5) |
| Leistungsfaktor und THD | > 0,95 bei 60–100 % Last, THD < 15 % bei 65–100 % |
| Gehäuse | gegossene Aluminium-Leuchtmodule, < 0,08 % Kupfer |
| Oberflächenbehandlung | Titanium-E-Beschichtung, 2-schichtig |
| Bügel | hochfester 316L Edelstahl, ± 180° in 30°-Schritten |
| Vorderseite | schlagfestes Glas IK08 |
| Farbe | Titanschwarz oder Titangrau |
| Abmessungen | 312 × 181 × 118 mm |
| Gewicht | 3,1 Kilogramm |
| Lieferzeit | Standard innerhalb einer Woche, Sonderanfertigung nach Absprache |
| Kabeltyp | H07BQ-F, 4 Adern (2 × 2,5 mm² + 2 × 0,5 mm²), 2,0 m |
| Anschluss | vormontiertes Kabel, freie Adern |
| Zubehör | Halterung für die Montage von oben · Halterung für die seitliche Montage · Crane Light Stabilizer |
| IP-Schutzklassen | IP66, IP67 und IP68 |
| Schlagfestigkeit | IK08 |
| Korrosionsklasse | C5 Industrie und Schifffahrt (ISO 9223) |
| Drillingsklasse | 6 G bei Resonanz (IEC 60068-2-6), Stoßbelastung gemäß IEC 60068-2-27 |
| Betriebstemperatur | −45 bis +50 °C |
| Lebensdauer von LEDs | TM-21 L90B05 > 360.000 Stunden |
| Lebensdauer des Treibers | ≥ 100.000 Stunden bei Tc 75 °C, ≥ 130.000 Stunden bei Tc 50 °C |
| MTBF-Treiber | ≥ 280.000 u bei Tc 75 °C (MIL-HDBK-217F) |
| Garantie | 5 Jahre Garantie auf die gesamte Leuchte |
| Zertifizierung | CE, IEC 60598, EN 55015, EN 61547, EMV. Nordamerika auf Anfrage. |
| Verpackung | je nach Anzahl, auf Anfrage |
Artikelnummer
Zwei Module auf einem Bügel, für Netzversorgung. Über NFC auf 270 W programmierbar.
55.000 lm
| Lichtstrom | 55.000 lm, bei 270 W 49.500 lm |
| Absorbierte Leistung | 320 of 270 W |
| Effizienz | 172 lm/W |
| Optiken | 15°-Punktstrahler, 30°, 60°, 90°, 20° × 50° und 20° × 85°; pro Leuchtmodul separat wählbar. |
| Lichtfarben | 5000K, 4000K, 2700K und bernsteinfarben 2200K |
| Zweifarbig | 4000K trifft auf bernsteinfarbenes 2200K, während des Betriebs schaltbar |
| Farbwiedergabeindex (Ra) | > 70, optional 80 oder 90 |
| Farbkonsistenz | < 3-Stufen-MacAdam |
| Spannungsbereich | 90–305 von 180–528 VAC |
| Nennspannung | gilt nicht für AC |
| Stromaufnahme | ca. 0,8 A bei 380 V · 1,5 A bei 220 V · 2,9 A bei 110 V |
| Dimmen | 0–10 V, PWM und DALI-2 oder über NFC |
| Treiber | Entfernt BLD320, kann in DRB-1 |
| Treibertyp | BLD320, 320 W |
| Einschaltstrom | 31,2 A Peak, T50 1,3 ms bei 220 V |
| Leuchten pro Automat | B16: 2 · C16: 4 · C25: 7 · D16: 8 |
| Überspannungsschutz | 6 kV Leitung-Leitung, 10 kV Leitung-Erde (IEC 61000-4-5) |
| Leistungsfaktor und THD | > 0,95 bei 60–100 % Last, THD < 15 % bei 60–100 % |
| Gehäuse | gegossene Aluminium-Leuchtmodule, < 0,08 % Kupfer |
| Oberflächenbehandlung | Titanium-E-Beschichtung, 2-schichtig |
| Bügel | hochfester 316L Edelstahl, ± 180° in 30°-Schritten |
| Vorderseite | schlagfestes Glas IK08 |
| Farbe | Titanschwarz oder Titangrau |
| Abmessungen | 320 × 314 × 205 mm |
| Gewicht | 9,9 kg |
| Kabeltyp | H07BQ-F, 4 Adern (2 × 2,5 mm² + 2 × 0,5 mm²), 2,0 m |
| Anschluss | vormontiertes Kabel, freie Adern |
| Zubehör | Halterung für die Montage von oben · Halterung für die seitliche Montage · Crane Light Stabilizer |
| IP-Schutzklassen | IP66, IP67 und IP68 |
| Schlagfestigkeit | IK08 |
| Korrosionsklasse | C5 Industrie und Schifffahrt (ISO 9223) |
| Drillingsklasse | 6 G bei Resonanz (IEC 60068-2-6), Stoßbelastung gemäß IEC 60068-2-27 |
| Betriebstemperatur | −45 bis +50 °C |
| Lebensdauer von LEDs | TM-21 L90B05 > 360.000 Stunden |
| Lebensdauer des Treibers | ≥ 100.000 Stunden bei Tc 75 °C, ≥ 130.000 Stunden bei Tc 50 °C |
| MTBF-Treiber | ≥ 280.000 u bei Tc 75 °C (MIL-HDBK-217F) |
| Garantie | 5 Jahre Garantie auf die gesamte Leuchte |
| Zertifizierung | CE, IEC 60598, EN 55015, EN 61547, EMV. Nordamerika auf Anfrage. |
| Verpackung | je nach Anzahl, auf Anfrage |
Artikelnummer
Die Standardwahl für mobile Lichtmasten: Schließen Sie das Gerät direkt an das 24-V-Bordnetz an.
44.100 lm
| Lichtstrom | 44.100 lm |
| Absorbierte Leistung | 300 W |
| Effizienz | 147 lm/W |
| Optiken | 15°-Punktstrahler, 30°, 60°, 90°, 20° × 50° und 20° × 85°; pro Leuchtmodul separat wählbar. |
| Lichtfarben | 5000K, 4000K, 2700K und bernsteinfarben 2200K |
| Zweifarbig | 4000K trifft auf bernsteinfarbenes 2200K, während des Betriebs schaltbar |
| Farbwiedergabeindex (Ra) | > 70, optional 80 oder 90 |
| Farbkonsistenz | < 3-Stufen-MacAdam |
| Spannungsbereich | 20–35 VDC |
| Nennspannung | 24 V |
| Stromaufnahme | ca. 12,5 A bei 24 V |
| Dimmen | Maßanfertigung |
| Treiber | DCtreiber auf Leiterplatte |
| Treibertyp | nicht zutreffend, Treiber auf Platine |
| Einschaltstrom | nicht zutreffend, Treiber auf Platine |
| Leuchten pro Automat | nicht zutreffend, Treiber auf Platine |
| Überspannungsschutz | nicht zutreffend, Treiber auf Platine |
| Leistungsfaktor und THD | nicht zutreffend, Treiber auf Platine |
| Gehäuse | gegossene Aluminium-Leuchtmodule, < 0,08 % Kupfer |
| Oberflächenbehandlung | Titanium-E-Beschichtung, 2-schichtig |
| Bügel | hochfester 316L Edelstahl, ± 180° in 30°-Schritten |
| Vorderseite | schlagfestes Glas IK08 |
| Farbe | Titanschwarz oder Titangrau |
| Abmessungen | 320 × 314 × 205 mm |
| Gewicht | 9,9 kg |
| Kabeltyp | H07BQ-F, 4 Adern (2 × 2,5 mm² + 2 × 0,5 mm²), 2,0 m |
| Anschluss | vormontiertes Kabel, freie Adern |
| Zubehör | Halterung für die Montage von oben · Halterung für die seitliche Montage · Crane Light Stabilizer |
| IP-Schutzklassen | IP66, IP67 und IP68 |
| Schlagfestigkeit | IK08 |
| Korrosionsklasse | C5 Industrie und Schifffahrt (ISO 9223) |
| Drillingsklasse | 6 G bei Resonanz (IEC 60068-2-6), Stoßbelastung gemäß IEC 60068-2-27 |
| Betriebstemperatur | −45 bis +50 °C |
| Lebensdauer von LEDs | TM-21 L90B05 > 360.000 Stunden |
| Lebensdauer des Treibers | Nicht zutreffend |
| MTBF-Treiber | nicht zutreffend, Treiber auf Platine |
| Garantie | 5 Jahre Garantie auf die gesamte Leuchte |
| Zertifizierung | CE, IEC 60598, EN 55015, EN 61547, EMV. Nordamerika auf Anfrage. |
| Verpackung | je nach Anzahl, auf Anfrage |
Artikelnummer
Das Arbeitspferd für STS- und RMG-Krane: drei Module, 83.000 Lumen und 12,6 kg an einem Montagepunkt.
83.000 lm
| Lichtstrom | 83.000 lm, bei 400 W 73.000 lm |
| Absorbierte Leistung | 500 of 400 W |
| Effizienz | 166 lm/W |
| Optiken | 15°-Punktstrahler, 30°, 60°, 90°, 20° × 50° und 20° × 85°; pro Leuchtmodul separat wählbar. |
| Lichtfarben | 5000K, 4000K, 2700K und bernsteinfarben 2200K |
| Zweifarbig | 4000K trifft auf bernsteinfarbenes 2200K, während des Betriebs schaltbar |
| Farbwiedergabeindex (Ra) | > 70, optional 80 oder 90 |
| Farbkonsistenz | < 3-Stufen-MacAdam |
| Spannungsbereich | 90–305 von 180–528 VAC |
| Nennspannung | gilt nicht für AC |
| Stromaufnahme | ca. 1,4 A bei 380 V · 2,3 A bei 220 V · 4,6 A bei 110 V |
| Dimmen | 0–10 V, PWM und DALI-2 oder über NFC |
| Treiber | Fern-TLD400 (400 W) oder TLD600 (500 W), kompatibel mit DRB-2 |
| Treibertyp | TLD400 oder TLD600 |
| Einschaltstrom | 64 A (TLD400) von 5,4 A (TLD600) Scheitelwert, T50 400 µs bei 220 V |
| Leuchten pro Automat | B16: 3 · C16: 3 · C25: 5 · D16: 4 |
| Überspannungsschutz | 6 kV Leitung-Leitung, 10 kV Leitung-Erde (IEC 61000-4-5) |
| Leistungsfaktor und THD | > 0,9 bei 60–100 % Last, THD < 15 % bei 60–100 % |
| Gehäuse | gegossene Aluminium-Leuchtmodule, < 0,08 % Kupfer |
| Oberflächenbehandlung | Titanium-E-Beschichtung, 2-schichtig |
| Bügel | hochfester 316L Edelstahl, ± 180° in 30°-Schritten |
| Vorderseite | schlagfestes Glas IK08 |
| Farbe | Titanschwarz oder Titangrau |
| Abmessungen | 320 × 484 × 205 mm |
| Gewicht | 12,6 kg |
| Kabeltyp | H07BQ-F, 4 Adern (2 × 2,5 mm² + 2 × 0,5 mm²), 2,0 m |
| Anschluss | vormontiertes Kabel, freie Adern |
| Zubehör | Halterung für die Montage von oben · Halterung für die seitliche Montage · Crane Light Stabilizer |
| IP-Schutzklassen | IP66, IP67 und IP68 |
| Schlagfestigkeit | IK08 |
| Korrosionsklasse | C5 Industrie und Schifffahrt (ISO 9223) |
| Drillingsklasse | 6 G bei Resonanz (IEC 60068-2-6), Stoßbelastung gemäß IEC 60068-2-27 |
| Betriebstemperatur | −45 bis +50 °C |
| Lebensdauer von LEDs | TM-21 L90B05 > 360.000 Stunden |
| Lebensdauer des Treibers | ≥ 100.000 Stunden bei Tc 75 °C, ≥ 130.000 Stunden bei Tc 50 °C |
| MTBF-Treiber | TLD400 ≥ 280.000 u, TLD600 ≥ 320.000 u bei Tc 75 °C (MIL-HDBK-217F) |
| Garantie | 5 Jahre Garantie auf die gesamte Leuchte |
| Zertifizierung | CE, IEC 60598, EN 55015, EN 61547, EMV. Nordamerika auf Anfrage. |
| Verpackung | je nach Anzahl, auf Anfrage |
Artikelnummer
Die schwerste 24-V-Konfiguration, für mobile Lichtmasten und Maschinen mit einem umfangreichen Bordnetz.
66.200 lm
| Lichtstrom | 66.200 lm |
| Absorbierte Leistung | 450 W |
| Effizienz | 147 lm/W |
| Optiken | 15°-Punktstrahler, 30°, 60°, 90°, 20° × 50° und 20° × 85°; pro Leuchtmodul separat wählbar. |
| Lichtfarben | 5000K, 4000K, 2700K und bernsteinfarben 2200K |
| Zweifarbig | 4000K trifft auf bernsteinfarbenes 2200K, während des Betriebs schaltbar |
| Farbwiedergabeindex (Ra) | > 70, optional 80 oder 90 |
| Farbkonsistenz | < 3-Stufen-MacAdam |
| Spannungsbereich | 20–35 VDC |
| Nennspannung | 24 V |
| Stromaufnahme | ca. 18,8 A bei 24 V |
| Dimmen | Maßanfertigung |
| Treiber | DCtreiber auf Leiterplatte |
| Treibertyp | nicht zutreffend, Treiber auf Platine |
| Einschaltstrom | nicht zutreffend, Treiber auf Platine |
| Leuchten pro Automat | nicht zutreffend, Treiber auf Platine |
| Überspannungsschutz | nicht zutreffend, Treiber auf Platine |
| Leistungsfaktor und THD | nicht zutreffend, Treiber auf Platine |
| Gehäuse | gegossene Aluminium-Leuchtmodule, < 0,08 % Kupfer |
| Oberflächenbehandlung | Titanium-E-Beschichtung, 2-schichtig |
| Bügel | hochfester 316L Edelstahl, ± 180° in 30°-Schritten |
| Vorderseite | schlagfestes Glas IK08 |
| Farbe | Titanschwarz oder Titangrau |
| Abmessungen | 320 × 484 × 205 mm |
| Gewicht | 12,6 kg |
| Kabeltyp | H07BQ-F, 4 Adern (2 × 2,5 mm² + 2 × 0,5 mm²), 2,0 m |
| Anschluss | vormontiertes Kabel, freie Adern |
| Zubehör | Halterung für die Montage von oben · Halterung für die seitliche Montage · Crane Light Stabilizer |
| IP-Schutzklassen | IP66, IP67 und IP68 |
| Schlagfestigkeit | IK08 |
| Korrosionsklasse | C5 Industrie und Schifffahrt (ISO 9223) |
| Drillingsklasse | 6 G bei Resonanz (IEC 60068-2-6), Stoßbelastung gemäß IEC 60068-2-27 |
| Betriebstemperatur | −45 bis +50 °C |
| Lebensdauer von LEDs | TM-21 L90B05 > 360.000 Stunden |
| Lebensdauer des Treibers | Nicht zutreffend |
| MTBF-Treiber | nicht zutreffend, Treiber auf Platine |
| Garantie | 5 Jahre Garantie auf die gesamte Leuchte |
| Zertifizierung | CE, IEC 60598, EN 55015, EN 61547, EMV. Nordamerika auf Anfrage. |
| Verpackung | je nach Anzahl, auf Anfrage |
Alle oben genannten Werte sind ebenfalls auf dem Datenblatt aufgeführt, zusammen mit den Abmessungen und dem Bestellcode.
Die ACtreiber befinden sich separat vom Leuchten und können in der DRB-1- oder DRB-2-Treibereinheit untergebracht werden. Die nachstehenden Werte stammen aus den Upowertek-Datenblättern und gelten pro Treiber, nicht pro Leuchten.
320 W, Fernbedienung, für den X2
bei x2 · x3 mit TLD600: 5,4 A
Leiter-Leiter / Leiter-Erde, IEC 61000-4-5
bei Gehäusetemperatur 75 °C, MIL-HDBK-217F
| Treiber | B16 | C16 | C25 | D16 |
|---|---|---|---|---|
| BLD240 · 1 × 180 W | 3 | 6 | 9 | 10 |
| BLD320 · 2 × AC 320 W | 2 | 4 | 7 | 8 |
| TLD600 · x3 AC 500 W | 3 | 3 | 5 | 4 |
Berechnet mit ABB S200 bei 220 V, gemäß der MCB-Tabelle des Herstellers. Richtwert für die Planungsphase und kein Ersatz für die Anlagenberechnung; zur Überprüfung stellen wir Ihnen eine Lichtberatung und Installationsberechnung. Falls sich mehrere Treiber in einer Leuchte befinden, teilen Sie die Anzahl durch diese Anzahl von Treibern.
Jedes Lichtmodul innerhalb der Konfiguration kann mit einer eigenen Linse ausgestattet werden, sodass eine Leuchte mehrere Bereiche gleichzeitig ausleuchtet. Nachstehend finden Sie die Winkel aus unserer eigenen IES-Bibliothek, jeweils mit der Bezeichnung der Optik als Bestellangabe daneben. Eine Optikbezeichnung ist kein Messwert: Die 30°-Optik weist einen Abstrahlwinkel von 29° und einen Abstrahlbereich von 73° auf. Sollten Sie zwischen zwei Winkeln schwanken, untermauern wir Ihre Wahl mit einer Kostenlose Lichtberechnung.
Fernscheinwerfer für große Reichweite, 40 bis 200 m
Mittlere Reichweite, 25 bis 80 m; gemessen am HC x3
Breite Nahbeleuchtung, 15 bis 50 m
Flächenbeleuchtung bis zu 25 m; auch 20° × 50° und 20° × 85° asymmetrisch
| Optik | Bündelwinkel 50 % | Veldhoek 10 % | Anwendungsabstand |
|---|---|---|---|
| 15-Grad-Punktstrahler | 15° nominal | noch nicht gemessen | 40 bis 200 m |
| 30° | 29° | 73° | 25 bis 80 m, gemessen am Modell Snapper HC x3 bei 83.000 lm |
| 60° | 60° Nennwert | noch nicht gemessen | 15 bis 50 m |
| 90° | 90° Nennwert | noch nicht gemessen | Gesamtlänge 25 m, Breite in der Nähe |
| 20° × 50° en 20° × 85° | Nennwert | noch nicht gemessen | asymmetrisch, für langgestreckte Bereiche |
Der Abstrahlwinkel ist der volle Winkel zwischen den Richtungen, in denen die Intensität auf 50 % des Spitzenwerts abgefallen ist; der Feldwinkel beträgt 10 %. Kombinationen verschiedener Optiken innerhalb einer Leuchte sind möglich; auch die asymmetrischen Ausführungen 20° × 50° und 20° × 85° sind lieferbar. Optiken, die noch nicht gemessen wurden, sind mit ihrem Nennwert angegeben.
Bei Kranen entscheidet die Befestigung darüber, ob eine Leuchte ihre gesamte Lebensdauer erreicht. Die Snapper HC verfügt über drei Befestigungsoptionen – Standard, Top-Mount und Side-Mount –, sodass nahezu jede Position erreicht werden kann.
Zur hängenden Montage unter dem Kranträger, der Plattform oder der Decke. Die Module lassen sich in 30°-Schritten verstellen.
Zur Montage an einem Sparren oder einer Wand, wobei das Kabelbündel quer zur Konstruktion verläuft.
Selbststabilisierende Aufhängung, die die Leuchte in einem Kranausleger waagerecht hält, sodass der Lichtkegel bei jeder Auslegerstufe auf den Arbeitsbereich gerichtet bleibt.
Hochfester 316L-Bügel, in Schritten von 30° verstellbar. Jede Leuchte wird mit einem Sicherheitskabel geliefert.
Eine Sicherheitsleine wird standardmäßig mit jeder Leuchte mitgeliefert. Die Treiberbox DRB-1 oder DRB-2 nimmt den externen Treiber auf, entweder an der Konstruktion oder im Schrank. Die Crane Light Stabilizer hat eine eigene Produktseite. Für Turmdrehkrane siehe auch Turmkranbeleuchtung.
Alle Maße sind in Millimetern angegeben. Die Einbaumaße und die Querschnitte der Halterungen sind im Datenblatt aufgeführt; die DXF- und STEP-Dateien sind auf Anfrage erhältlich.
Maßzeichnung des X3 für die Montage von oben; die Zeichnung des X2 finden Sie im Datenblatt.
| Leuchte x1 | 312 × 181 × 118 mm |
| Leuchten x2 | 320 × 314 × 205 mm |
| Leuchte x3 | 320 × 484 × 205 mm |
| Gewicht × 1 · × 2 · × 3 | 3,1 · 9,9 · 12,6 kg |
| Bügelverstellung | ± 180°, in Schritten von 30° |
| AC- und DC-Kabellänge | 2,0 m |
| Sicherheitsleine | standardmäßig im Lieferumfang enthalten |
| Verpackung | auf Anfrage |
Das angegebene Gewicht versteht sich inklusive Halterung. Verpackungsmaße und -gewicht sind in der Angabe enthalten, da JEL den Transport organisiert.
Wo der Snapper HC in der Praxis angebracht ist und warum gerade dort.
Mehr Licht pro Befestigungspunkt ohne zusätzliches Gewicht und ohne erhöhten Windwiderstand an der Konstruktion. Die x3 liefert 83.000 Lumen bei einem Gewicht von 12,6 kg, wobei jedes Modul über eine eigene Linse verfügt.
Leicht genug, um ihn täglich auf- und abzubauen. Der x2 DC 24 V ist die Standardwahl für mobile Masten.
Mit der Top-Mount-Befestigung unter dem Kranausleger, der Side-Mount-Befestigung am Spant oder der Crane Light Stabilizer-Befestigung im Ausleger.
Für Schiffe und Arbeitsdecks, bei denen pro Position viel Licht bei begrenztem Gewicht erforderlich ist. Titan-E-Beschichtung und Korrosionsklasse C5 sind Standard.
Wo vergleichbare mehrteilige Leuchten aus einem extrudierten Profil mit Endkappen aufgebaut sind, ist jedes Leuchtmodul der HC aus einem einzigen Guss gefertigt: weniger Fugen, weniger Dichtungen, weniger Risiko von Undichtigkeiten.
Zwei oder drei Module teilen sich eine Halterung und ein Kabel, und jedes Modul kann eine eigene Linse erhalten, sodass eine Leuchte mehrere Zonen gleichzeitig beleuchtet.
| Lichtmodule | aus einer Form gegossen, < 0,08 % Kupfer |
| Konfigurationen | x2 und x3, der x1 als einzelne Einheit |
| Linse pro Modul | gesondert zu wählen |
| Sicherheitsleine | standardmäßig im Lieferumfang enthalten |
Entstanden aus einer Anfrage von Terminals. Siehe auch Häfen und Terminals.
Jede Behauptung trägt ihre Bedingung im selben Sinn. Mehr über die Testmethoden lesen Sie bei Produktqualität und Garantie.
Neutraler Sal Sprühtest gemäß ISO 9227, durchgeführt an einem im Voraus eingeritzten gegossenen Gehäuse: nach 1.007 Stunden keine Unterwanderung der Beschichtung.
Vibrationsfest bis 6 G bei Resonanz gemäß IEC 60068-2-6, mit Schockprüfung gemäß IEC 60068-2-27.
Entstanden aus einer Anforderung der Terminals: mehr Licht pro Befestigungspunkt ohne zusätzliches Gewicht und ohne erhöhten Windwiderstand. Hafenkräne in Europa, Australien und Amerika sind mit dem HC im Einsatz.
Vier Seiten mit der vollständigen Spezifikation, den Maßen und dem Bestellcode. Direkt herunterzuladen.
STEP oder DXF für Ihre eigenen Zeichnungen, einschließlich des Montagebildes der Konsole.
Alle 15 Ausführungen und Optikvarianten des Snapper HC im EULUMDAT-Format (.ldt), zusammengefasst in einer ZIP-Datei mit einer Größe von 0,5 MB. DIALux und Relux können diese Dateien direkt lesen. Die Bestellnummer ist im Dateinamen und in der Datei selbst enthalten. IES-Dateien stellen wir auf Anfrage zur Verfügung.
Ist Ihre Frage nicht dabei oder möchten Sie etwas nachrechnen lassen? Ein Ingenieur antwortet innerhalb eines Werktags.
Die Basis bildet dasselbe gegossene Lichtmodul. Das Modell Snapper ist dieses Modul als eigenständige Leuchte; das Modell HC vereint zwei (x2, bis zu 55.000 lm bei 9,9 kg) oder drei (x3, bis zu 83.000 lm bei 12,6 kg) davon auf einer Halterung, mit einem Kabel und einem Befestigungspunkt. Mehr als 83.000 Lumen aus einer einzigen Leuchte – das ist die Domäne des Modells Orca.
Pro Konfiguration: der x1 mit BLD240 3 an einem B16, 6 an einem C16, 9 an einem C25 und 10 an einem D16; der x2 mit BLD320 2, 4, 7 und 8; der x3 mit TLD600 3, 3, 5 und 4. Berechnet mit ABB S200 bei 220 V, pro Treiber. Dies ist ein Richtwert für die Planungsphase und kein Ersatz für die Installationsberechnung.
Ja. Innerhalb einer x2 oder x3 kann jedes Leuchtmodul eine eigene Optik erhalten, von 15°-Spot bis 90°-Breitstrahler sowie die asymmetrischen 20° × 50° und 20° × 85°. So beleuchtet ein Montagepunkt beispielsweise gleichzeitig die Containerreihe in der Nähe und den weiter entfernten Bereich.
Ja. Die AC-Ausführungen dimmen mit 0–10 V, PWM und DALI-2 und lassen sich zudem über NFC einstellen. Bei den DC-Ausführungen ist das Dimmen eine Sonderanfertigung, da dort ein Konstantstrom verwendet wird.
Ähnliche mehrteilige Leuchten werden aus einem extrudierten Profil mit Endkappen aufgebaut; jede Fuge stellt dort eine Dichtung dar, die altern kann. Jedes HC-Modul stammt aus einer einzigen Form, ohne Fugen oder Endkappen, und ist auf IP66, IP67 und IP68 geprüft.
Ja. Die Module enthalten weniger als 0,08 % Kupfer und sind mit einer zweischichtigen E-Beschichtung auf Titanbasis versehen; die Halterung besteht aus 316L. Dies entspricht der Korrosionsklasse C5 (Industrial und Maritime). Eine vollständig aus 316L gefertigte Ausführung des HC ist nicht erhältlich; sollte diese Anforderung zwingend sein, ziehen Sie bitte das Modell Snapper 316L oder das Modell Barracuda 316L in Betracht.
Für Kranpositionen außerhalb des unmittelbaren Arbeitsbereichs gilt jedoch Folgendes: IK08 mit schlagfestem Glas hält normalen industriellen Beanspruchungen und Witterungseinflüssen stand. Sollte eine maximale Schlagfestigkeit von IK10 zwingend erforderlich sein, wählen Sie bitte das Modell Marlin oder Barracuda.
Ja. Die Vibrationsklasse beträgt 6 G bei Resonanz, geprüft gemäß IEC 60068-2-6, mit Stoßprüfung gemäß IEC 60068-2-27. Jede Leuchte wird mit einer Sicherheitsleine geliefert, und für Kranausleger ist das Modell Crane Light Stabilizer erhältlich.
Die 360.000 Stunden entsprechen einem TM-21-L90B05-Wert: Zu diesem Zeitpunkt liefern mindestens 95 % der Leuchten noch mindestens 90 % der ursprünglichen Lichtleistung. Dies ist strenger als die üblichen L70- und L80-Angaben. In der Praxis ist die LED selten der begrenzende Faktor; die Umgebungsbelastung und die Installationsqualität bestimmen, welche Leistung die Leuchte im Einsatz tatsächlich erbringt.
Nein. Die Leuchte ist nicht für explosionsgefährdete Bereiche bestimmt. Ist ATEX eine Anforderung, besprechen Sie das bitte im Voraus, dann ermitteln wir gemeinsam eine passende Lösung.
Ja. Bei mobilen Lichtmasten ist der x2 DC 24 V eine feste OEM-Wahl, und bei Hafenkränen wird der x3 als fester Bestandteil mitgeliefert. Für die Serienproduktion stimmen wir Konfiguration, Optik, Spannung und Halterung auf die Konstruktion ab.
CE, IEC 60598, EN 55015, EN 61547 und die EMV-Richtlinie. IEC 60598 deckt die Konstruktion, die elektrische Sicherheit und das thermische Verhalten ab. Darüber hinaus hilft die Leuchte dabei, die Norm EN 12464-2 für die sichere Beleuchtung von industriellen Arbeitsplätzen im Freien zu erfüllen. Konfigurationen für Nordamerika sind auf Anfrage erhältlich.
Informieren Sie uns über die Anwendung, den Standort und den Projektumfang. Wir helfen bei der Auswahl der Ausführung, der Optik und des Montagezubehörs.
Sie erhalten eine Antwort von der Person, die auch Ihre Lichtberechnung erstellt.
Wir verwenden Ihre Daten ausschließlich zur Prüfung Ihres Anliegens und zur Beantwortung desselben.
