Bis zu +120 °C, Dampfentwicklung und sehr hohe Luftfeuchtigkeit im Inneren der Maschine. Wo frühere LED-Lösungen versagten, läuft der Snapper HT weiter.
Auftraggeber
100 bis 200 Lux
in der Maschine
0,40 bis 0,60
Gleichmäßigkeit
35 W
pro Leuchte
98 Snapper HT
Leuchten
15 Jahre
Entwurfslebensdauer
VPK Paper wollte die Beleuchtung in den Papierfabriken auf LED umrüsten. Das klingt einfach, aber die zuvor ausprobierten Lösungen hielten in dieser Umgebung keiner stand.
Nach mehreren Testläufen mit verschiedenen Anbietern wurde ein Test mit dem Modell Snapper HT von JEL durchgeführt. Dieser Test verlief erfolgreich und bildete die Grundlage für die weitere Einführung. Mehr über unseren Ansatz erfahren Sie auf unserer Seite zum Thema Beleuchtung für die Papiermaschine.

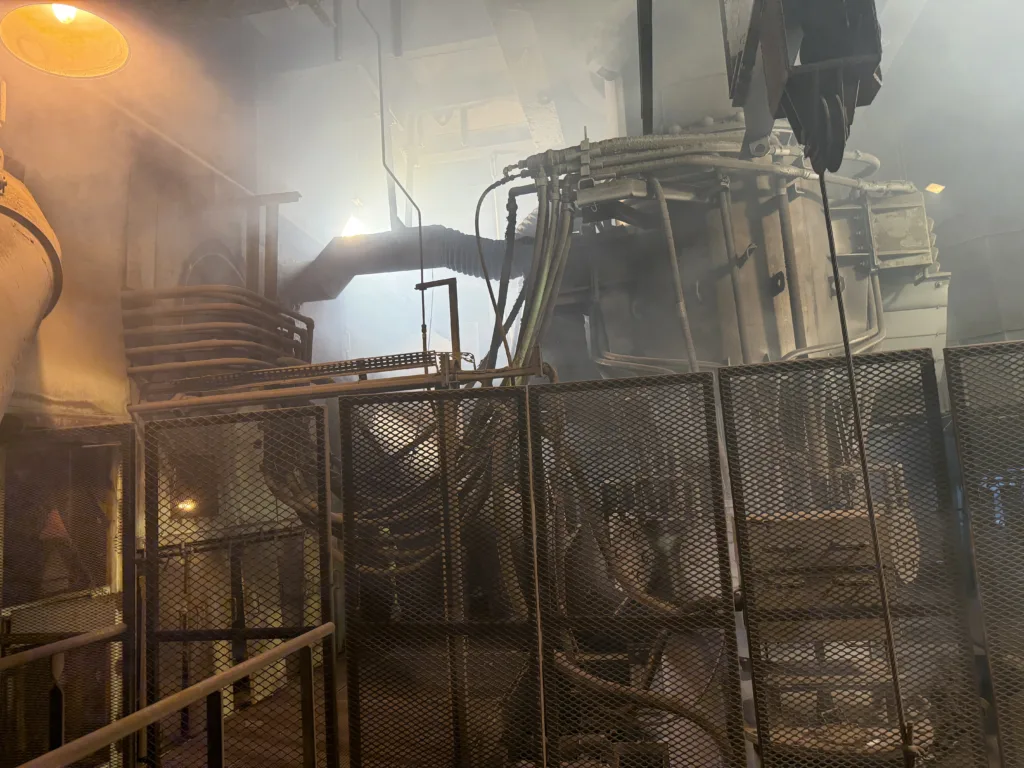

In den extremsten Fällen steigt die Temperatur in der Maschine auf bis zu +120 °C an. Hinzu kommt Dampfentwicklung und eine sehr hohe Luftfeuchtigkeit innerhalb der Maschine selbst.
Die Kombination ist exakt, was Standard-LED-Leuchten zerstört. Hitze verkürzt die Lebensdauer der LED und des Treibers, und Dampf und Feuchtigkeit finden jede Schwachstelle in der Abdichtung. Eine Leuchte muss hier nicht nur funktionieren, sondern jahrelang funktionieren. Das fordert Beleuchtung, die gegen hohe Temperaturen beständig ist.
Bevor JEL auf den Plan trat, waren bereits mehrere LED-Lösungen in den Papierfabriken erprobt worden. Keine davon hielt den Bedingungen in und um die Papiermaschine stand. Jeder gescheiterte Versuch kostete Zeit, Geld und Vertrauen in die Umrüstung auf LED.
VPK Paper entschied sich daher für einen Ansatz mit vorheriger Überprüfung: Zunächst ein Testlauf mit unserem Snapper HT unter realen Bedingungen und erst danach die Einführung. Dieser Testlauf war erfolgreich.
Projektkarte
Projekttyp
Umbau zur LED-Beleuchtung in den Papierfabriken
Standort
Belgien
Auftraggeber
Hersteller von Wellpappe und Papier
Umgebung
In und um die Papiermaschine: bis +120 °C, Dampfentwicklung und sehr hohe Luftfeuchtigkeit
Bestehende Situation
Früher versuchte LED-Lösungen, die alle nicht dauerhaft waren
Anwendungsbereich
Lichtplanung und Ingenieurwesen, Auslegungsplanung der Installation, Lieferung der Hochspannungsleuchten
Produkte
Ergebnis
100 bis 200 Lux in der Maschine, Gleichmäßigkeit 0,40 bis 0,60, 35 W pro Leuchte
Normen
DE 12464-1
Möchten Sie lieber direkten Kontakt? +31 33 785 9809
JEL übernahm die Lichtplanung und die technische Auslegung, entwarf die Anlage und lieferte 98 Leuchten des Typs Snapper HT in AC-Ausführung. Das Lichtdesign wurde gemäß EN 12464-1 geprüft und auf die tatsächlichen Anforderungen in und um eine in Betrieb befindliche Papiermaschine abgestimmt. Wenn Sie wissen möchten, wie wir dabei vorgehen, schauen Sie doch einmal bei uns vorbei Lichtberatung.
Schritt 1
Die Umgebung
Was sich am Standort abspielt, bestimmt den Entwurf: Höhe, Betriebszeit, Umgebung, Normen.
Schritt 2
Das System
Lichtverteilung, Gleichmäßigkeit und Blendung werden berechnet, bevor eine Leuchte ausgewählt wird.
Schritt 3
Das Produkt
Erst danach erfolgt die Auswahl von Leuchte, Optik und Montage, die zu dieser Berechnung passt.

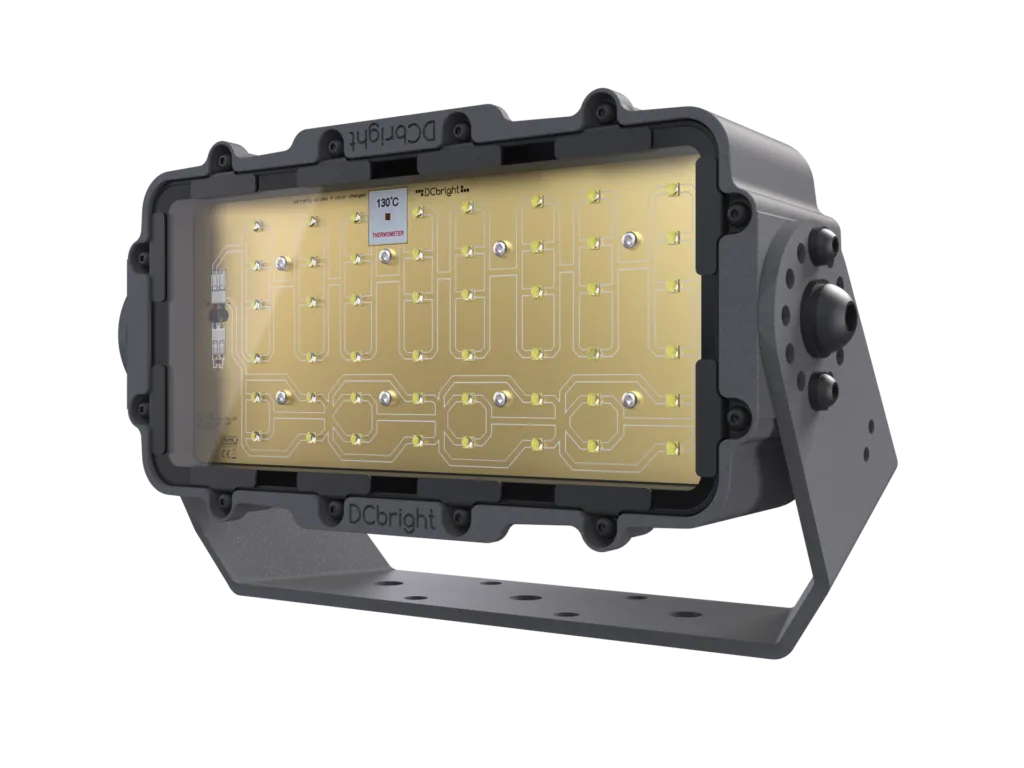

JEL übernahm die Lichtplanung und die technische Planung für die Papierfabriken, entwarf die Anlage und lieferte die HT-Leuchten. Die Snapper HT wurde für Umgebungen entwickelt, in denen das Wärmemanagement entscheidend für die Lebensdauer ist. Dank des thermischen Designs, der Materialauswahl und der Abdichtung bleibt die Leuchte auch bei hohen Temperaturen, Dampf und hoher Luftfeuchtigkeit leistungsfähig.
98 Snapper-HT-Leuchten in AC-Ausführung, installiert in und um die Papiermaschine herum. Genau dort, wo frühere LED-Lösungen versagt haben.
Dampentwicklung und sehr hohe Luftfeuchtigkeit in der Maschine selbst. Feuchtigkeit findet jede Schwachstelle in der Dichtung, daher ist die Dichtung hier genauso entscheidend wie das Wärmedesign.
In den extremsten Fällen steigt die Temperatur in der Maschine auf bis zu +120 °C an. Hitze verkürzt die Lebensdauer sowohl der LED als auch des Treibers, es sei denn, die Leuchte ist speziell dafür ausgelegt.

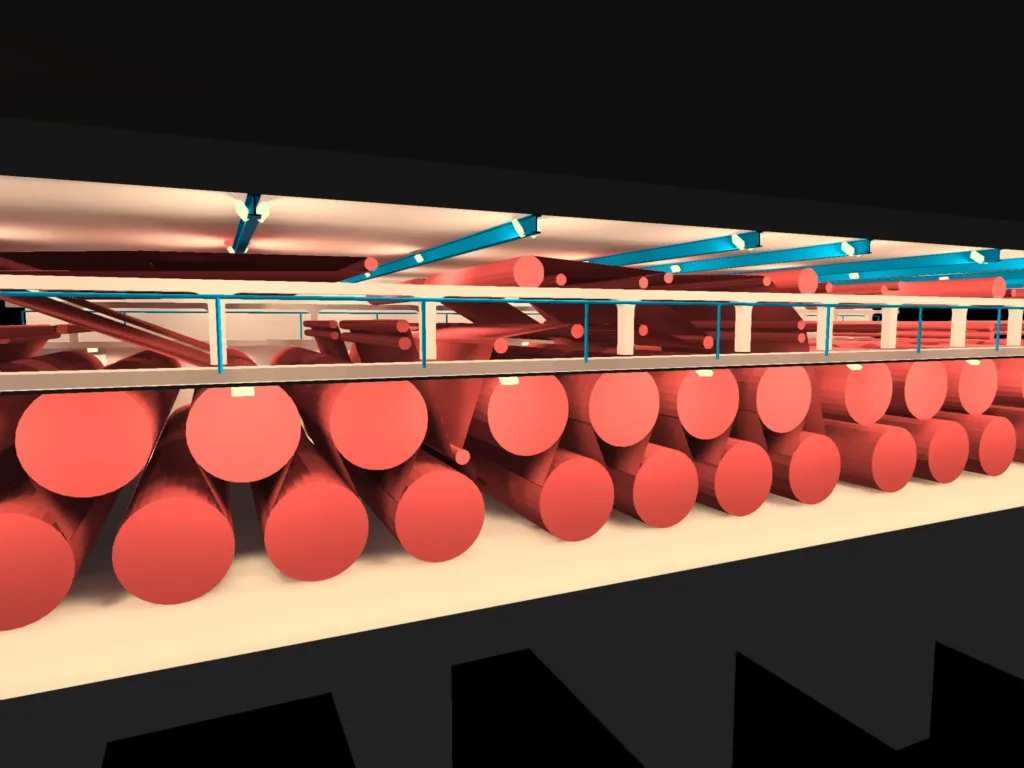

Das Lichtdesign liefert 100 bis 200 Lux in der Maschine, mit einer Gleichmäßigkeit zwischen 0,40 und 0,60 über die verschiedenen Bereiche, abgestimmt auf die Arbeiten an und rund um die Maschine.
Die Umrüstung auf LED liefert den Nutzen, den VPK Paper gewählt hat: 35 W pro Leuchte, mit Licht, das Leistung bringt, anstatt auszufallen.
Auf diese Nutzungsdauer gilt eine Garantie von 5 Jahren, bei einer technischen Entwurfslebensdauer von 15 Jahren unter den Temperatur-, Dampf- und Feuchtigkeitsbedingungen dieser Papierfabriken.
Die Anlage liefert 100 bis 200 Lux im Maschinenraum bei einer Gleichmäßigkeit zwischen 0,40 und 0,60 über die verschiedenen Bereiche, bei 35 W pro Leuchte.
Das eigentliche Ergebnis lässt sich jedoch nicht aus diesen Zahlen ablesen. Während frühere LED-Lösungen im Laufe der Zeit versagten, hält die Snapper HT auch bei +120 °C, Dampf und hoher Luftfeuchtigkeit stand. Genau das war es, wonach VPK Paper gesucht hat: eine Umrüstung auf LED, die zuverlässig funktioniert, mit 5 Jahren Garantie und einer geplanten Lebensdauer von 15 Jahren. Lesen Sie dazu auch unseren Ansatz in der Schwere Industrie und extreme Hitze.
100 bis 200 Lux in der Maschine, Gleichmäßigkeit 0,40 bis 0,60, 35 W pro Leuchte
Gebrauchtes Produkt
Es gibt neunzigacht Snapper HT-Leuchten werden in der AC-Ausführung geliefert. Die Snapper HT ist unsere hitzebeständige Leuchte für die anspruchsvollsten industriellen Umgebungen, in denen hohe Temperaturen, Dampf und Feuchtigkeit zusammenkommen.
Mit 35 Watt pro Leuchte liefert die Anlage 100 bis 200 Lux in die Maschine, mit einer Gleichmäßigkeit zwischen 0,40 und 0,60 über die verschiedenen Bereiche hinweg. Auf diese Nutzungsdauer gilt eine Garantie von 5 Jahren, bei einer technischen Entwurfslebensdauer von 15 Jahren unter diesen Bedingungen.
In und um die Papiermaschine herum steigt die Temperatur in Extremfällen auf bis zu +120 °C, wobei Dampf entsteht und die Luftfeuchtigkeit sehr hoch ist. Diese Kombination aus Hitze und Feuchtigkeit ist verhängnisvoll für Leuchten, die nicht speziell für diesen Einsatzzweck konzipiert sind. VPK Paper probierte mehrere Lösungen aus, bevor der Testlauf mit dem Snapper HT schließlich erfolgreich verlief.
Die Leuchte ist in einer Umgebung eingesetzt, die im Extremfall bis zu +120 °C ansteigt, in Kombination mit Dampf und sehr hoher Luftfeuchtigkeit, mit einer technischen Entwurfslebensdauer von 15 Jahren unter diesen Bedingungen.
Bei VPK Paper werden 100 bis 200 Lux in der Maschine erreicht, mit einer Gleichmäßigkeit zwischen 0,40 und 0,60 über die verschiedenen Bereiche, konform EN 12464-1. Es handelt sich hierbei um Arbeiten an und um die Maschine, nicht um feine visuelle Aufgaben, wodurch niedrigere Werte als in beispielsweise einer Montagehalle passend sind.
Die 98 gelieferten Snapper-HT-Leuchten wurden in der AC-Ausführung geliefert, passend zu der für diese Fabriken konzipierten Anlage.
Auf diese Nutzungsdauer gilt eine Garantie von 5 Jahren, bei einer technischen Entwurfslebensdauer von 15 Jahren unter den Temperatur-, Dampf- und Feuchtigkeitsbedingungen dieser Papierfabriken.
