La iluminación tiene una influencia directa en la seguridad de los operadores de grúas. Una iluminación insuficiente o inadecuada aumenta significativamente la probabilidad de errores, retrasos y accidentes, tanto para el propio operador como para las personas y objetos en el entorno de trabajo. Las preguntas a continuación brindan una imagen clara de lo que implica una buena iluminación de grúas y cuándo es el momento de actuar.

¿Qué fallos de iluminación causan la mayoría de los accidentes con grúas?

Muchos accidentes en operaciones de grúas no se deben a un solo error, sino a una combinación de factores. Por ejemplo, un nivel de iluminación insuficiente en el lugar de trabajo, el deslumbramiento directo por luminarias mal ubicadas y puntos ciegos por una distribución desigual de la luz. Esa combinación hace que los operadores evalúen cargas, obstáculos o personas de forma tardía o incorrecta.

Un operador que trabaja desde una cabina en altura depende completamente de lo que puede percibir visualmente. Si la iluminación en el área de trabajo es irregular, crea zonas de sombra o deslumbra al propio operador, este pierde la visión general. Los problemas más comunes:

• Iluminación insuficiente en el lugar de trabajo: Muy poca luz dificulta la estimación correcta de la profundidad y la distancia.
• Deslumbramiento por fuentes de luz directa: Las luminarias que brillan directamente en el campo de visión del operario, reducen la visibilidad temporal pero significativamente.
• Distribución desigual de la luz: Las duras transiciones entre zonas claras y oscuras obligan al ojo a adaptarse constantemente, lo que retrasa el tiempo de reacción.
• Accesorios obsoletos con reproducción cromática deficiente La mala reproducción del color (bajo CRI) dificulta la distinción de marcas, obstáculos y personas.

¿Cuántos lux necesita un operador de grúa para trabajar de forma segura?

Como guía general, se aplica un mínimo de 200 lux en el área de trabajo y un mínimo de 50 lux en altura, en la cabina o alrededor de la estructura de la grúa misma. Para tareas precisas o entornos donde haya personas a pie — como terminales o naves de producción — se recomiendan 300 lux o más.

El tipo de operación determina en gran medida cuánta luz se necesita realmente. Un operador de grúa que apila contenedores en una terminal trabaja de manera diferente a alguien que coloca estructuras de acero en una nave de producción. En ambos casos, no solo cuenta el nivel de lux absoluto, sino también la uniformidad de la luz. Un promedio de 300 lux con grandes manchas oscuras es menos seguro que una distribución uniforme de 200 lux en toda el área de trabajo.

Además, la altura de los accesorios desempeña un papel importante. Cuanto más alta sea la ubicación de montaje, más potencia se necesitará para lograr suficiente lux en el área de trabajo. este es un dato técnico que siempre debe tenerse en cuenta en el diseño de iluminación.

¿Cuál es la diferencia entre la iluminación de grifo deslumbrante y no deslumbrante?

Una iluminación deslumbrante proyecta luz directamente en el campo de visión del operador o de las personas en el lugar de trabajo, causando pérdida temporal de la visión y una menor percepción. La iluminación no deslumbrante, también conocida como luz de corte total o conforme al cielo oscuro, dirige la luz solo hacia abajo sobre el área de trabajo, sin emisión de luz hacia los lados o hacia arriba.

La diferencia es grande en la práctica. Un operador en la cabina de una grúa que mira hacia abajo nunca debe mirar directamente a una fuente de luz. El deslumbramiento solo dura unos segundos, pero en un entorno de trabajo dinámico con cargas móviles y personas en el lugar de trabajo, eso es más que suficiente para un incidente grave.

Las ópticas no deslumbrantes están especialmente diseñadas para dirigir el haz de luz a través de reflectores asimétricos o lentes especializadas que llevan la luz exactamente a donde se necesita. Esto es especialmente relevante para grúas de puerto y otras instalaciones de grúas a gran escala, donde el operador trabaja a gran altura y el área de trabajo es amplia y profunda.

¿Cómo afecta la mala iluminación al tiempo de reacción de los operadores de grúas?

El proceso de procesamiento visual requiere significativamente más tiempo con luz insuficiente o desigual. El ojo tarda más en reconocer objetos, movimientos y señales, lo que provoca retrasos en la toma de decisiones y la operación, precisamente en los momentos en que más se necesitan reacciones rápidas.

Contraste, nitidez e intensidad de la luz son los tres pilares de una buena percepción visual. Con muy poca luz, los contornos se vuelven más borrosos y es más difícil notar el movimiento en la periferia. El deslumbramiento provoca una adaptación temporal: el ojo se ajusta a la luz brillante, después de lo cual tarda unos segundos en volver la percepción normal.

En un entorno como un refugio de terminal, donde tanto máquinas pesadas como personas están activas simultáneamente, cualquier retraso en el tiempo de respuesta es un riesgo elevado. Una buena iluminación no es allí una comodidad, sino una medida de seguridad.

¿Qué estándares de iluminación se aplican a las grúas en la industria?

Las normas más relevantes para la iluminación de grúas son la EN 12464-1 para interiores y la EN 12464-2 para exteriores. Estas normas establecen requisitos sobre el nivel de iluminación (lux), la uniformidad y la limitación del deslumbramiento (valor UGR). Además, existen directrices propias y requisitos sectoriales para sectores específicos en cuanto a la visibilidad de señales, colores y marcas, lo que justifica la elección de luminarias con un alto índice de reproducción cromática (CRI).

Las normas prescriben qué nivel mínimo de iluminación y grado de uniformidad se aplican a diferentes zonas de trabajo. Para operaciones de grúa en las que haya personas en el lugar de trabajo, se aplican requisitos más estrictos que para procesos totalmente automatizados. El valor UGR (Unified Glare Rating) es una medida del deslumbramiento: cuanto menor sea el valor, menos deslumbrante será la instalación. Las normas y directrices más importantes en resumen:

1. EN 12464-1: Norma para la iluminación de lugares de trabajo en interiores, incluyendo salas de producción y talleres con operaciones de grúas.
2. EN 12464-2: Norma para la iluminación de lugares de trabajo exteriores, relevante para terminales, obras de construcción y áreas industriales abiertas.
3. Directrices ATEX: Se aplican cuando las grúas operan en áreas peligrosas, como en la industria química o en alta mar.
4. Requisitos sectoriales: Los puertos y terminales a menudo manejan requisitos adicionales de las autoridades portuarias o de estándares internacionales.

¿Cuándo es el momento de reemplazar o actualizar la iluminación de grifo?

Existen múltiples señales que indican que la instalación de iluminación actual ya no es adecuada. Piense en un nivel de iluminación que cae por debajo de los valores mínimos normativos, quejas de los operadores sobre deslumbramiento o mala visibilidad, o una instalación que simplemente ya no cumple con las normas de seguridad vigentes. Una alta carga de mantenimiento o un fuerte aumento de los costos de energía también son indicios claros de una mejora.

Indicadores concretos a tener en cuenta:

• Fuentes de luz que fallan regularmente o han disminuido considerablemente en su producción de luz
• Quejas de los operadores por fatiga, dolor de cabeza o visión reducida durante o después de un turno
• Un número elevado de cuasi accidentes o informes en los que la visibilidad jugó un papel
• Accesorios que no son resistentes a las condiciones ambientales, como humedad, vibraciones o temperaturas extremas
• Instalaciones de más de diez a quince años que nunca se han revisado según las normas actuales

Una actualización a modernos Lámparas de trabajo LED El uso de luminarias LED industriales no solo proporciona una mejor salida de luz, sino también una vida útil más larga, menor mantenimiento y un menor consumo de energía. Especialmente para grúas que operan las 24 horas del día, los 7 días de la semana, el período de recuperación de una inversión en iluminación LED de calidad suele ser corto.

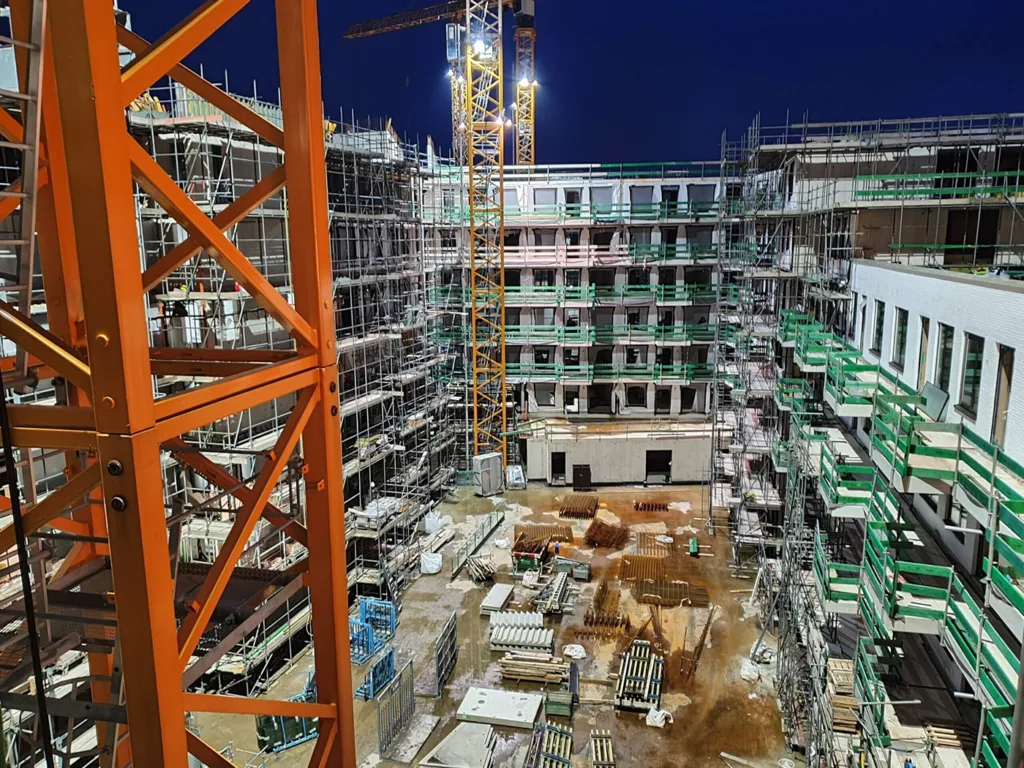

Ejemplo de la práctica: Van der Spek – Iluminación de grúa torre

Un ejemplo apropiado de cómo las elecciones de iluminación afectan directamente la seguridad de los operadores de grúas es el proyecto en Van der Spek. Se trató de la iluminación de una flota de grúas torre donde el operador debía poder trabajar con precisión desde una gran altura, mientras que el deslumbramiento tanto del operador como del personal de tierra debía ser absolutamente evitado.

El desafío técnico radicaba en la combinación de varios factores a la vez: las luminarias debían ser resistentes a las vibraciones mecánicas de la estructura de la grúa, funcionar a temperaturas exteriores variables y, al mismo tiempo, cumplir con el requisito de corte total para evitar la emisión directa de luz a la cabina. Por lo tanto, las luminarias industriales estándar quedaron descartadas. La solución elegida utilizaba luminarias especialmente posicionadas con haces de luz asimétricos, lo que permitía iluminar uniformemente el área de trabajo en el suelo sin que el operador en altura mirara directamente a la fuente de luz.

Una lección importante de este proyecto: el ángulo y la posición de montaje de las luminarias en una grúa torre son al menos tan decisivos como la potencia de la luminaria en sí. Una colocación incorrecta neutraliza incluso la mejor óptica. Además, el acceso de mantenimiento resultó ser un criterio de diseño crítico: las luminarias a gran altura deben ser fáciles de reemplazar sin que la grúa deba quedar fuera de servicio durante mucho tiempo. Esto se relaciona directamente con lo descrito anteriormente en este artículo sobre la necesidad de una distribución uniforme de la luz y la importancia de un diseño de iluminación bien pensado. Se pueden encontrar más ejemplos prácticos en la página de proyectos de Van der Spek.

Cómo ayuda JEL Products a garantizar la seguridad de la iluminación de las grúas

JEL Products desarrolla y suministra soluciones de iluminación diseñadas específicamente para satisfacer las exigencias de las operaciones con grúas en entornos industriales exigentes. Ya se trate de grúas portuarias, grúas torre o grúas móviles en acerías, las luminarias están fabricadas para rendir en condiciones extremas, desde altas temperaturas y vibraciones hasta entornos corrosivos y un uso ininterrumpido las 24 horas del día, los 7 días de la semana.

Lo que ofrece concretamente JEL Products:

• Ópticas no deslumbrantes: Las luminarias DarkLicht se han diseñado con tecnología de corte total, de modo que los operarios que trabajan en altura nunca miren directamente a la fuente de luz.
• Resistencia a temperaturas extremas Las luminarias como la Orca y la Barracuda son aptas para entornos con temperaturas de hasta +120 °C, lo que resulta relevante para las grúas de las acerías o las fundiciones.
• Solución total Desde diseño de iluminación y cálculo de luz hasta instalación y puesta en marcha, incluida la orientación en certificación y normativas.
• ISO9001 certificado en VCA: Garantía de calidad a nivel de producto y a nivel de ejecución del proyecto.

¿Desea saber si la iluminación de su grifo actual cumple las normas aplicables, o tiene una pregunta específica sobre iluminación? Póngase en contacto Ponte en contacto con JEL Products para una consulta sin compromiso.
