L'éclairage d'un port doit satisfaire à des normes spécifiques en matière de sécurité, de visibilité et de conditions de travail. Les exigences sont définies dans des directives européennes et nationales, et varient selon la zone de travail, l'activité et le profil de risque. Cet article répond aux questions les plus fréquemment posées concernant Exigences d'éclairage dans un port, des valeurs et normes de lux aux exigences ATEX et à la prévention de l'éblouissement.

Quelles sont les normes et la législation applicables à l'éclairage des ports ?

L'éclairage des halls doit être conforme à la norme européenne. EN 12464-2, qui définit les exigences d'éclairage pour les postes de travail extérieurs, et à l Loi sur le travail et Arrêté, qui obligent les employeurs à garantir des conditions de travail sûres et saines. Des directives supplémentaires s'appliquent aux zones à risque spécifiques, telles que la directive ATEX pour les zones à risque d'explosion.

La norme EN 12464-2 décrit les niveaux d'éclairement minimum, les valeurs d'uniformité et les limitations de l'éblouissement par type de zone de travail. De plus, la loi sur les conditions de travail stipule que l'éclairage doit toujours être adapté à la nature des activités. Les ports ayant une activité internationale tiennent également compte des directives de Organisation Maritime Internationale (OMI) les autorités portuaires locales qui imposent des exigences en matière de feux de navigation et de marquage de sécurité.

Outre la qualité de l'éclairage, également Indice de protection En milieu portuaire, avec du sel, de l'humidité, de la poussière et des impacts mécaniques, des luminaires avec un indice de protection minimum IP65 et un indice IK approprié sont requis. Vous en apprendrez davantage sur la signification de ces classifications sur la page consacrée à Le texte que vous avez fourni semble correspondre à des acronymes, probablement des indices de protection (IP) et des indices de classification (IK) dans un contexte technique, comme pour les boîtiers d'équipements électriques ou électroniques. Voici la traduction en français : Indice de protection IP et indice de résistance aux chocs IK.

Combien de lux est requis sur un terrain portuaire ?

Conform la norme EN 12464-2, les valeurs indicatives relatives à l'éclairement pour les zones portuaires sont les suivantes, en fonction de la zone de travail et de l'activité :

• Itinéraires généraux et voies de transport : minimum 10 lux
• Zones de chargement et de déchargement avec circulation de véhicules : Minimum 20 à 50 lux
• Domaines d'activité professionnelle où les gens sont activement engagés : minimum 50 à 100 lux
• Opérations de grue et chargement/déchargement précis : 100 à 200 lux ou plus
• Périmètres de sécurité et contrôle d'accès : au moins 20 lux

Outre l'éclairement moyen, il y a également ratio d'uniformité important. Une différence trop importante entre les zones claires et sombres augmente le risque d'accidents car les yeux doivent s'adapter en permanence. La norme stipule que le rapport d'uniformité (Emin/Emoyenne) doit être d'au moins 0,25 pour les voies de circulation et de 0,40 pour les zones de travail actives.

Quels sont les principaux défis d'éclairage dans un port ?

Les plus grands défis d'éclairage dans un port résident dans la combinaison de vastes surfaces, de conditions environnementales extrêmes et de la nécessité d'éviter l'éblouissement pour les opérateurs et la navigation maritime. Aucun autre environnement industriel ne cumule simultanément toutes ces exigences.

Concrètement, il s'agit des défis suivants :

1. Corrosion due à l'air marin et à l'humidité : L'air salin corrode rapidement les luminaires ordinaires. L'éclairage doit résister aux conditions corrosives, ce qui nécessite des choix de matériaux spécifiques et des classes de protection appropriées.
2. Grandes surfaces d'éclairage : Les terrains de havres peuvent parfois s'étendre sur des centaines d'hectares. Une distribution efficace de la lumière avec le moins de mâts et de consommation d'énergie possible représente un défi technique.
3. Hauteur et accessibilité: Les armatures sur les mâts ou les grues de grande hauteur sont difficiles d'accès pour la maintenance. Une longue durée de vie et une fiabilité élevée sont donc essentielles.
4. Exploitation 24h/24 et 7j/7 De nombreux ports fonctionnent jour et nuit. L'éclairage doit être d'une fiabilité constante, sans défaillance ni dégradation.
5. Éblouissement Les appareils d'éclairage montés en hauteur avec des faisceaux larges peuvent éblouir les opérateurs de grues et les marins, ce qui représente un danger immédiat.

Pour les exigences et solutions spécifiques dans les environnements portuaires, le guide sectoriel sur Éclairage des havres et des terminaux un bon aperçu.

Quel type d'éclairage est le plus adapté pour un port ?

Éclairage à DEL Le type le plus approprié pour l'éclairage portuaire. Les luminaires à LED combinent un rendement lumineux élevé avec une faible consommation d'énergie, une longue durée de vie et d'excellentes performances dans des conditions environnementales difficiles. Ils sont désormais la norme dans les ports modernes du monde entier.

Pour les terrains et les quais Projecteurs à LED sur des mâts hauts, la solution la plus courante. Ils éclairent de grandes surfaces efficacement et sont disponibles avec une optique directionnelle pour minimiser l'éblouissement. L'éclairage des grues nécessite des projecteurs spécialisés, résistants aux vibrations et conformes à des angles et des faisceaux spécifiques. Vous trouverez plus d'informations sur les luminaires adaptés aux applications de grues sur la page concernant Éclairage pour grues portuaires.

Outre le type de lampe, couleur de la lumière (température de couleur) un rôle. Pour les ports, une température de couleur comprise entre 4000K et 5000K est généralement choisie. Cette lumière blanche, neutre à froide, assure une bonne restitution des couleurs, ce qui est essentiel pour reconnaître les marquages, les signaux et les obstacles sur le terrain.

Comment éviter l'éblouissement pour les opérateurs de grue et la navigation ?

Le saviez-vous : les éblouissements peuvent se produire chez les opérateurs de grues et les marins. Le problème est qu’il n’existe aucun moyen de les faire cesser. Les éblouissements se produisent lorsque l’on regarde un objet lumineux et que l’on ne peut plus voir à travers. Par conséquent, il existe de nombreux endroits et situations où les éblouissements sont un problème. Dans certains cas, cela peut être dangereux, comme lorsque l’on conduit une voiture, un navire ou que l’on manipule une grue. Dans d’autres situations, cela peut être simplement irritant, comme lorsque l’on travaille sur un ordinateur. En outre, d’autres types d’éblouissements, comme la diffusion en astronomie, peuvent vous empêcher de faire ce que vous voulez faire. Heureusement, il existe des moyens de réduire les éblouissements, et il peut être simple de savoir comment utiliser des appareils de lutte contre les éblouissements. L’utilisateur peut ainsi se sentir plus à l’aise et le travail peut se poursuivre sans danger. optique à coupure totale de faisceaux non éblouissants, combinés à un placement et à une hauteur corrects des luminaires. La lumière doit être dirigée vers la surface de travail, et non dans les yeux des opérateurs ni vers l'eau.

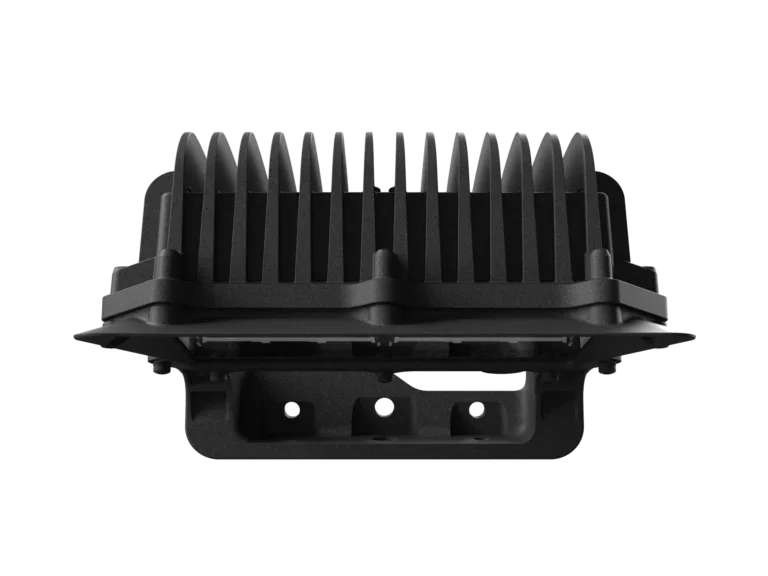

Les luminaires à coupure totale garantissent qu'aucun éclairage n'est émis au-dessus de la ligne horizontale. Ceci est particulièrement important pour les sites situés à proximité de voies navigables, car la lumière dirigée vers le haut ou sur les côtés peut perturber la navigation des bateliers. Pour les opérateurs de grues, qui regardent vers le bas depuis une cabine, il est essentiel que le faisceau lumineux ne tombe pas directement dans leur champ de vision.

Mesures pratiques pour prévenir l'éblouissement :

• Sélectionnez des raccords à faible Valeur UGR (Indice de gêne visuelle unifié), de préférence inférieur à 25 pour les zones de travail
• Utilisez des optiques focalisées ou asymétriques qui dirigent la lumière précisément là où elle est nécessaire.
• Évitez de diriger des luminaires vers les cabines de grue ou vers l'eau
• Lors de la conception de l'éclairage, veuillez vérifier les angles de vue depuis les cabines de grue et les navires.

Quand l'éclairage ATEX est-il obligatoire dans un port ?

L'éclairage ATEX est obligatoire dans les zones où une atmosphère explosive peut se former du fait de la présence de gaz, vapeurs, brouillards ou poussières inflammables. Dans un port, cela s'applique notamment aux réservoirs de stockage de carburant ou de produits chimiques, aux installations de chargement et de déchargement d'hydrocarbures liquides, et aux zones où du GNL ou d'autres substances dangereuses sont transférés.

La directive ATEX (2014/34/UE) oblige les employeurs à Document de sécurité antidéflagrante afin d'établir et de diviser les zones en classes de danger (Zone 0, 1, 2 pour les gaz et Zone 20, 21, 22 pour la poussière). Pour chaque zone, des exigences spécifiques s'appliquent à la catégorie d'équipement de l'éclairage. Dans les zones 1 et 21, des luminaires de catégorie 2 sont requis ; dans les zones 2 et 22, la catégorie 3 suffit.

Il incombe à l'employeur ou à l'installateur de déterminer quelles zones nécessitent une classification ATEX. En cas de doute, utilisez toujours un luminaire certifié avec le marquage Ex approprié et faites appel à un spécialiste pour le zonage. Pour en savoir plus sur l'éclairage dans les environnements exposés à la corrosion extrême et aux agents chimiques, veuillez consulter la page éclairage en cas de corrosion extrême.

Comment JEL Products contribue à l'éclairage portuaire

JEL Products fournit des solutions complètes Solutions d'éclairage LED pour les ports et les terminaux, adapté aux exigences spécifiques des environnements portuaires industriels lourds. Il ne s'agit pas seulement de luminaires, mais d'un parcours complet allant du conseil et de l'ingénierie à l'installation et à la mise en service.

Ce qui distingue JEL Products dans le domaine des applications portuaires :

• Appareillage spécialement conçu pour les environnements corrosifs et salins avec des indices de protection IP et IK élevés
• Optiques à coupure intégrale et non éblouissantes pour un travail en toute sécurité lors des opérations de grue et de navigation
• Éclairage spécialisé pour grues, résistant aux vibrations et optimisé pour une visibilité maximale
• Appareils certifiés ATEX pour zones à risque d'explosion
• Prise en charge complète : de la conception de l'éclairage et des calculs lumineux à la fondation, aux mâts et à la maintenance
• Certifié ISO9001 et VCA, avec une expérience avérée dans de grands projets portuaires complexes.

Souhaitez-vous connaître la bonne solution d'éclairage pour votre port ou votre terminal ? Prenez contact avec nous avec les spécialistes de JEL Products pour un entretien de conseil sans engagement.
